计算机网络实验指导书CISCO版
计算机网络实验指导书 CISCO版实验一网络设备与通信协议实验1实验二 EIA568标准与双绞线水晶头制作13实验三交换机基本配置20实验四交换机VLAN配置25实验五路由器基本配置31实验六配置静态路由36实验七动态路由RIP配置42实验八动态路由OSPF协议配置50实验九访问控制列表ACL实验60实验十网络地址转换NAT实验65实验一网络设备与通信协议实验一、实验容学习使用网络基本设备，掌握设备性能和配置方法，熟悉LINUX和WINDOWS环境的TCP/IP协议配置方法，熟悉Internet环境，学习使用DOS下的常用网络命令。
二、实验目的了解网络适配器、调制解调器、集线器、交换机、路由器等网络硬件设备，熟悉多种网络操作系统，如LINUX和WINDOWS，掌握TCP/IP协议在不同操作系统下的安装与配置，初步掌握TCP/IP协议的应用。
掌握WINDOWS 环境常用网络命令的用法，学会使用网络命令查看网络信息，解决网络故障。
三、实验工具Quidway R2621模块化路由器、QuidwayS3026E交换机、Console配置线缆、双绞线、V24串口线缆、调制解调器、网络检测设备、PC等。
四、实验要求熟悉TCP/IP协议标准，准确理解IP地址与其子网划分方法，理解网关和子网掩码与其DNS的概念和原理；学习使用各种网络设备，掌握TCP/IP配置方法，熟练使用常用的网络命令。
五、实验容(1)在计算机上配置IP地址等TCP/IP属性信息(2)学习使用windows环境下常用的网络命令1.IP地址与以太网卡硬件地址查看命令:ipconfig2.网络连接测试命令：ping3.地址解析命令：ARP4.文件传输命令:FTP5.显示协议与其端口信息和当前的 TCP/IP 网络连接：Netstat6.控制网络路由表：Route7.将文件传输到正在运行TFTP 服务的远程计算机或从正在运行 TFTP服务的远程计算机传输文件：Tftp8.Tracert：该诊断实用程序将包含不同生存时间 (TTL) 值的 Internet 控制消息协议 (ICMP) 回显数据包发送到目标，以决定到达目标采用的路由。

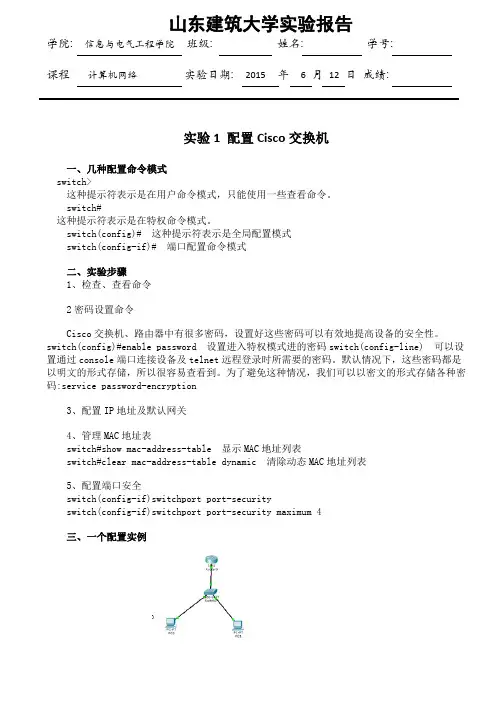

山建计算机网络实验报告实验1 配置Cisco交换机
实验1 配置Cisco交换机
一、几种配置命令模式
switch>
这种提示符表示是在用户命令模式，只能使用一些查看命令。
switch#
这种提示符表示是在特权命令模式。
switch(config)# 这种提示符表示是全局配置模式
switch(config-if)# 端口配置命令模式
二、实验步骤
1、检查、查看命令
2密码设置命令
Cisco交换机、路由器中有很多密码，设置好这些密码可以有效地提高设备的安全性。
switch(config)#enable password 设置进入特权模式进的密码switch(config-line) 可以设置通过console端口连接设备及telnet远程登录时所需要的密码。
默认情况下，这些密码都是以明文的形式存储，所以很容易查看到。
为了避免这种情况，我们可以以密文的形式存储各种密码:service password-encryption
3、配置IP地址及默认网关
4、管理MAC地址表
switch#show mac-address-table 显示MAC地址列表
switch#clear mac-address-table dynamic 清除动态MAC地址列表
5、配置端口安全
switch(config-if)switchport port-security
switch(config-if)switchport port-security maximum 4
三、一个配置实例。
cisco安全试验手册
0 babbles, 0 late collisions, 0 deferred
0 lost carrier, 0 no carrier
input queue (curr/max blocks): hardware (128/128) software (0/1)
inside1.2.3.0 255.255.255.0 1.2.3.125 1 CONNECT static
0 packets output, 0 bytes, 0 underruns
0 output errors, 0 collisions, 0 interface resets
0 babbles, 0 late collisions, 0 deferred
0 lost carrier, 0 no carrier
pixfirewall(config)# hostname fxh为路由器配置名字
fxh(config)# sh nameif查询接口名字
nameif ethernet0 outside security0
nameif ethernet1 inside security100
fxh(config)# sh interface详细查询接口信息，看看是否链路层起来，是派查错误的必要命令
0 packets output, 0 bytes, 0 underruns
0 output errors, 0 collisions, 0 interface resets
0 babbles, 0 late collisions, 0 deferred
0 lost carrier, 0 no carrier
cisco配置实验报告
cisco配置实验报告Cisco配置实验报告1. 实验目的本次实验旨在通过配置Cisco网络设备，实现局域网内主机之间的互联及互访。
通过此实验，我们将深入了解Cisco设备的配置和管理，提高网络管理技能。
2. 实验环境本次实验使用的设备为Cisco Catalyst 2960交换机和Cisco 2811路由器。
交换机用于构建局域网，路由器用于实现不同局域网之间的互联。
3. 实验步骤3.1 网络拓扑规划根据实验要求，我们设计了以下网络拓扑结构：一个核心交换机连接多个分支交换机，每个分支交换机连接多台主机。
核心交换机通过路由器与其他局域网相连。
3.2 配置交换机首先，我们登录到核心交换机的管理界面。
使用默认用户名和密码登录后，我们进入交换机的命令行界面。
3.2.1 VLAN配置为了实现不同局域网之间的隔离，我们需要配置不同的VLAN。
通过以下命令，我们创建了两个VLAN，分别为VLAN 10和VLAN 20：```vlan 10name VLAN10vlan 20name VLAN20```3.2.2 端口配置接下来，我们需要将交换机的端口划分到不同的VLAN中。
通过以下命令，我们将端口1-10划分到VLAN 10，端口11-20划分到VLAN 20：```interface range fastEthernet 0/1-10switchport mode accessswitchport access vlan 10interface range fastEthernet 0/11-20switchport mode accessswitchport access vlan 20```3.3 配置路由器在路由器上，我们需要配置静态路由，将不同局域网之间的流量进行转发。
3.3.1 接口配置首先，我们配置路由器的接口。
通过以下命令，我们将路由器的Fa0/0接口配置为与核心交换机相连的接口：```interface fastEthernet 0/0ip address 192.168.1.1 255.255.255.0```3.3.2 静态路由配置接着，我们配置静态路由，实现不同局域网之间的互通。
cisco实验一
Cisco路由器的启动过程
打开路由器电源时，它首先需要测试它的硬件，包 括内存和接口。下一步就是查找和加载IOS映像， 即路由器操作系统。最后，在路由器可以在网络中 正常工作之前，它需要找到它的配置信息，并使用 它。 如果在打开电源的时候位于路由器控制台，则可以 看见类似下面的信息：（此时，路由器已经从 ROM中加载了引导程序）
实验拓扑图
通过console口访问Cisco路由器
通过console口访问Cisco路由器
通过console口访问Cisco路由器
通过console口访问Cisco路由器
通过console口访问Cisco路由器
基本命令
Router>enable Router#config t Router(config)#hostname RouterA (设置路由器名) RouterA(config)#interface ethernet 0 RouterA(config-if)#description THIS IS INTERFACE E0（配置接口描述 信息） RouterA(config-if)#exit RouterA(config)#banner motd # （配置banner） This is a secure system. Authorized Access ONLY!!! # RouterA(config)#exit RouterA#copy run start （保存配置结果） RouterA#reload ( 路由器重启)
通过Telnet访问Cisco路由器
配置路由器以太网接口 对路由器进行配置以支持Telent访问 在Telnet窗口中监测路由器信息 观察路由器的输出信息
通过Telnet访问Cisco路由器
ciscopacket实验教程（一）
ciscopacket实验教程（⼀）01. 开篇：组建⼩型局域⽹实验任务1、利⽤⼀台型号为2960的交换机将2pc机互连组建⼀个⼩型局域⽹；2、分别设置pc机的ip地址；3、验证pc机间可以互通。
实验设备Switch_2960 1台；PC 2台；直连线实验设备配置PC0IP： 192.168.1.2Submask： 255.255.255.0Gateway： 192.168.1.1PC1IP： 192.168.1.3Submask： 255.255.255.0Gateway： 192.168.1.1实验验证过程打开【PC中 >> Desktop >> Commond prompt】pc0上 ping 192.168.1.3(PC1)的ip地址在 PC1上ping 192.168.1.2（PC0）的ip地址分别在PC0和PC1上ping⽹关地址192.168.1.102. 交换机的基本配置和管理技术原理交换机的管理⽅式基本分为两种：带内管理和带外管理。
通过交换机的Console端⼝管理交换机属于带外管理；这种管理⽅式不占⽤交换机的⽹络端⼝，第⼀次配置交换机必须利⽤Console端⼝进⾏配置。
交换机的命令⾏操作模式主要包括：⽤户模式（EXEC模式) Switch>特权模式 Switch#全局配置模式 Switch(config)端⼝模式 Switch(config-if)#交换机常⽤的配置命令⾏模式切换指令enable 进⼊特权模式（⼀般简写为en）config t 进⼊全局配置模式interface fa 0/1进⼊交换机某个端⼝视图模式exit 返回到上级模式end 从全局以下模式返回到特权模式快捷指令帮助信息(如? 、co?、copy?)命令简写(如 en 的完整命令为 enable)命令⾃动补全(Tab)快捷键(ctrl+c中断测试,ctrl+z退回到特权视图)reload 重启(在特权模式下)hostname X修改交换机名称(在全局配置模式下)端⼝配置指令speed,duplex 配置交换机端⼝参数show version 查看交换机版本信息show running-config 查看当前⽣效的配置信息show startup-config 查看保存在NVRAM中的启动配置信息show interface查看端⼝信息show mac-address-table 查看交换机的MAC地址选择某个端⼝Switch(config)# interface type mod/port(type：端⼝类型，通常有ethernet、Fastethernet、Gigabitethernet；mod：端⼝所在的模块；port：在该模块中的编号；）:Switch(config)# interface fa 0/1;选择多个端⼝Switch(config)#interface type mod/startport-endport如：Switch(config)# interface interface fa 0/1-5//选择端⼝ fa 0/1 ~ fa 0/5Switch(config-if)#speed [10/100/auto] 设置端⼝通信速度Switch(config-if)#duplex [half/full/auto] 设置端⼝单双⼯模式若交换机设置为auto以外的具体速度，此时应注意保证通信双⽅也要有相同的设置值。
cisco基础配置实验指导书
[在此处键入]设备基础配置实验1 设备基础配置学习目标•掌握设备系统参数的配置方法，包括设备名称、系统时间及系统时区•掌握Console口空闲超时时长的配置方法•掌握登录信息的配置方法•掌握登录密码的配置方法•掌握保存配置文件的方法•掌握配置路由器接口IP地址的方法•掌握测试两台直连路由器连通性的方法•掌握重启设备的方法拓扑图图1 设备基础配置拓扑图场景您是公司的网络管理员，现在公司购买了两台CISCO 2811系列路由器。
路由器在使用之前，需要先配置路由器的设备名称、系统时间及登录密码等管理信息。
操作步骤步骤一进入特权模式CISCO IOS有三种模式即：用户模式（用“>”表示）；特权模式（用“#”表示）；配置模式（用“(config) #”表示）。
1.用户模式交换机启动完成后按下Enter键，首先进入的就是用户模式，在些用户模式下用户将受到极大的限制，只能用来查看一些统计信息。
Switch>2.特权模式在用户模式下输入enable(可简写为en)命令就可以进入特权模式，用户在该模式下可以查看并修改Cisco设备的配置。
Switch>enSwitch#3.全局配置模式在特权模式下输入config terminal(可简写conf t)命令即可，用户在该模式下可修改交换机的全局配置。
如修改主机名。
Switch#conf tSwitch(config)#4.各模式退出命令，在任意模式下输入exit，将退出当前模式。
步骤二查看系统信息执行show version命令，查看路由器的软件版本与硬件信息。
Router#show version（截图）命令回显信息中包含了IOS版本，设备型号等信息。
步骤三修改系统时间执行show clock命令查看当前系统时间。
Router#show clock（截图）IOS系统会自动保存时间，但如果时间不正确，可以在特权模式下执行clock set命令修改系统时间。
LAB1 cisco设备基本操作
LAB1 cisco设备基本操作：一，实验目的：1，掌握cisco设备的基本操作。
2，掌握cisco设备的telnet。
3，cisco 2600系列路由器的密码恢复。
4，实现简单拓扑的网络互连。
二，实验要求：1，如图所示，配置PC1，PC2和PC3的IP地址，要求PC1能PING通PC2。
2，路由器R1由于配置了进入特权模式的密码，破解密码，并设置新的密码为cisco，密码在show running-config中密文显示。
3，重启路由器R1后，要求路由器R1的预配置仍存在，并如图所示配置路由器R1接口的IP地址，要求PC1能ping通PC3。
4，如图所示，将交换机改名，且关闭交换机和路由器的动态域名解析，关闭控制台的会话超时，关闭日志同步。
5，配置PC3能telnet路由器R1，telnet的密码是123321。
6，在PC3上通过console口连接路由器R1，创建路由器R1的环回口loopback 1，设置IP地址为1.1.1.1 子网掩码255.255.255.0三，实验拓扑：四，实验步骤：1，配置PC机的IP地址，单击IP地址配置，进入以下界面：填入正确的IP地址信息即可。
2，单击路由器图标，进入以下界面，重启路由器。
然后切换至命令行模式，在路由器的启动过程中按住Ctrl+Break键，笔记本电脑需要按住Fn键+Ctrl+Break键。
进入路由器的rommon模式。
在该模式下使用rommon1>confreg 0x2142命令修改路由器的配置寄存器的值，使路由器在下次重启时不要加载启动配置，从而跳过特权模式口令的验证，进入特权模式。
3，重启路由器后，系统会提示以下信息：--- System Configuration Dialog ---Continue with configuration dialog? [yes/no]:n提示我们进入向导模式，我们选择no。
4，进入特权模式后，使用Router#copy startup-config running-config命令加载启动配置，然后全局模式下设置新口令R1(config)#enable secret cisco。
思科实验-实验1报告
思科实验-实验1报告实验报告⼀、实验⽬的(本次实验所涉及并要求掌握的知识点)实验1.1：第 1 部分：检查DR 和BDR ⾓⾊变化第 2 部分：修改OSPF 优先级和强制选举实验1.2第 1 部分：配置基本交换机设置第 2 部分：通过思科PAgP 配置EtherChannel第 3 部分：配置802.3ad LACP EtherChannel第 4 部分：配置冗余EtherChannel 链路⼆、实验内容与设计思想(设计思路、主要数据结构、主要代码结构)实验1.1：在本练习中，您将检查DR 和BDR ⾓⾊并观察⽹络变化时⾓⾊的变化。
然后您将修改优先级以控制⾓⾊并强制进⾏新的选举。
最后，您将检验路由器是否充当所需⾓⾊。
实验1.2三台交换机已完成安装。
在交换机之间存在冗余上⾏链路。
通常只能使⽤这些链路中的⼀条；否则，可能会产⽣桥接环路。
但是，只使⽤⼀条链路只能利⽤⼀半可⽤带宽。
EtherChannel 允许将多达⼋条的冗余链路捆绑在⼀起成为⼀条逻辑链路。
在本实验中，您将配置端⼝聚合协议(PAgP)（Cisco EtherChannel 协议）和链路聚合控制协议(LACP)（EtherChannel 的IEEE 802.3ad 开放标准版本）。
三、实验使⽤环境(本次实验所使⽤的平台和相关软件)Cisco Packet Tracer四、实验步骤和调试过程(实验步骤、测试数据设计、测试结果分析)实验1.1：第⼀部分：检查DR 和BDR 的⾓⾊更改第 1 步：请等待，直到链路指⽰灯由琥珀⾊变为绿⾊。
当您在Packet Tracer 中⾸次打开⽂件时，您可能会注意到交换机的链路指⽰灯为琥珀⾊。
这些链路指⽰灯会保持琥珀⾊50 秒钟，在此期间，交换机会确认所连接的是路由器⽽不是交换机。
或者，您可以单击“Fast Forward Time”来跳过此过程。
第 2 步：检验当前的OSPF 邻居状态。
a.在每台路由器上使⽤适当的命令来检查当前DR 和BDR。
A组思科实验一
实验11.5.1：Cisco设备基本配置【实验目的：】1、配置Cisco 路由器的全局配置设置。
2、配置Cisco 路由器的访问口令。
3、配置Cisco 路由器的接口。
4、保存路由器配置文件。
5、配置Cisco 交换机。
【实验预备知识】：复习理论课讲解的路由器配置基本命令及Packet Tracer 5.0模拟软件的使用方法【实验拓扑图】：【实验要求】：1、预习相关路由器方面的知识2、熟悉相关工具软件的使用方法【实验场景】：在本实验中，学生将配置Cisco 路由器和Cisco 交换机的常用设置。
指定IP 地址为198.133.219.0/24，为子网预留4 位，请使用下列信息填写下表：（提示：填入子网编号，然后填入主机地址。
如果先填入子网编号，将更容易计算地址信息）子网的最大数量： 16每个子网内可用主机的数量： 14IP 地址：d1111111192.子网掩码： 255.255.255.0# 子网第一个主机地址最后一个主机地址广播0 192.168.1.0 192.168.1.1198.133.219.16【实验内容】：任务1：配置C isco 路由器的全局配置设置。
图1 实验的电缆连接。
步骤1：实际连接设备。
步骤2：通过超级终端将主机计算机连接到路由器。
步骤3：配置全局配置主机名设置。
可使用哪两个命令离开特权执行模式？Exit and end可使用什么快捷命令进入特权执行模式？Enable可使用命令configure 进入哪几种配置模式？写下配置模式及其描述的列表：确认确认将运行配置替换为新的配置文件存储器从非易失性存储器中进行配置网络从 TFTP 网络主机进行配置覆盖-网络将从非易失性存储器中的配置覆盖为 TFTP 网络主机中的配置替换将运行配置替换为新的配置文件终端从终端进行配置从特权执行模式进入全局配置模式：Router# configuration terminalRouter(config)#可使用哪三个命令离开全局配置模式并返回到特权执行模式？Exit end,ctrl+z可使用什么快捷命令进入全局配置模式？conf t将设备的主机名设为Router1：router(config)# hostname Router1Router1(config)#如何删除主机名？Router1(config)# no hostname Router1步骤4：配置MOTD 标语。
cisco实验1
实验1路由器基本配置一．实验目的：掌握手工对路由器进行初始配置的步骤和方法二．实验要点：通过控制台电缆，利用超级终端软件对路由器进行手工初始配置。
三．实验设备：路由器Cisco 2621一台，工作站PC一台，控制台电缆一条。
四、“路由器基本配置”实验环境工作站图 1五．实验步骤：1．使用控制台电缆，按图1连接路由器Router和PC工作站。
2．启动超级终端程序，并设置相关参数。
3．打开路由器电源，待路由器启动完毕出现“Press RETURN to get started!”提示后，按“回车”键直到出现用户EXEC模式提示符Router>。
（若为新路由器或空配置的路由器，则在路由器启动结束出现配置向导时键入“N”退回到路由器CLI提示符Router>）。
4．练习常用路由器基本配置命令，如下：路由器显示命令：设置口令：router>enable 进入特权模式router#config terminal 进入全局配置模式router(config)#hostname <hostname> 设置路由器的主机名router(config)#enable password aaa 设置特权非加密口令为 aaarouter(config)#enable secret bbb 设置特权密口令为 bbbrouter(config)#line console 0 进入控制台口初始化router(config-line)#password ccc 设置控制线密码为cccrouter(config-line)#line vty 0 4 进入虚拟终端virtual vty router(config-line)#login 允许登录router(config-line)#password ddd 设置登录口令dddrouter(config)# (Ctrl+z) 返回特权模式router#exit 返回命令六．实验总结：1．总结如何利用超级终端控制路由器。
实验一：Cisco路由器基本操作
实验一：Cisco路由器基本操作所需设备：1.一台Cisco 2610路由器。
2.一台Cisco 2924交换机。
3.一台运行终端仿真程序和TFTP服务器程序的PC。
本实验所讨论的命令：●show●enable●copy●line●password●enable secret实验一配置：实验内容：观察路由器启动流程，确认路由器IOS版本号和硬件信息察看在User EXEC模式下能够执行的命令在Privileged EXEC模式下执行以下命令，观察并解释执行结果1.show version2.show processes cpu3.show protocols4.show interfaces5.show flash6.show startup-config7.show running-config8.show ip route9.show mem命令行编辑1.<Ctrl><A> 移动到命令行开头2.<Ctrl><E> 移动到命令行结束3.<ESC><B> 移动到上一个词开始4.<Ctrl><F> 移动到前一个字符5.<Ctrl><B> 移动到下一个字符6.<ESC><F> 移动到下一个词配置路由器识别信息1.hostname2.banner motd3.description密码设定主控台密码line con 0password abc虚拟终端密码line vty 0 4password abc特权模式密码enable secret abc确认一个界面状态1.interface ethernet 0/02.show interface ethernet 0/03.shutdown4.no shutdown保存配置1.write memory2.copy running-config startup-config3.copy running-config tftp从tftp服务器载入配置1.copy tftp running-config2.copy tftp startup-config密码恢复1.在路由器启动过程中Break2.更改过程a)rommon>confregb)Do you wish to change the configuration?y/n[n]:yc)Enable “ignore system config info”?[y/n]n:yd)Change the boot characteristics?[y/n][n]:ye)Enter to boot: 2f)Do you wish to change the configuration?y/n[n]:ng)rommon>reseth)Would you like to enter the initial dialog?[yes]:noi)enablej)configure memoryk)改密码l)config-register 0x2102 CDP协议1.cdp run2.cdp timer3.cdp holdtime4.show cdp neighbors。
cisco_综合实验1
❖公司名称：xx通信公司❖公司规模：大约200名员工的公司❖公司组织结构：IP地址规划全部的地址空间是192.168.10.0/24和192.168.11.0/24。
❖远程分支机构的IP地址是192.168.20.0/24。
要求：❖交换机配置▪配置主机名▪加密保存的密码▪添加VLAN▪配置VLAN Trunk❖路由器配置▪配置主机名▪加密保存的密码▪在路由器上配置单臂路由▪在路由器上配置默认路由访问远程分支机构综合实验1SW1配置命令：1．预配sw1#config tsw1(config)#enable secret pepsisw1(config)#no ip domain-lookup no ip domain-lookup：告诉Router不要对它不知道的字符串做DNS解析，否则当你敲错命令的时候，它就会傻找。
sw1(config)#line console 0sw1(config-line)#password pepsisw1(config-line)#loginsw1(config-line)#logging synchronous logging synchronous是一个很有用的命令，它应该是一个默认的配置，但是它不是！它可以阻止那些烦人的控制台信息来打断你当前的输入，从而使输入信息显得更为简单易读。
sw1(config-line)#exec-timeout 0 0console 模式下exec-timeout 0 0 表示永不超时exec-timeout 0 10 表示登录后无操作10秒后超时登出，这时候就要重新输入密码登陆设备。
sw1(config-line)#exitsw1(config)#line vty 0 4sw1(config-line)#password pepsisw1(config-line)#loginsw1(config-line)#logging synchronoussw1(config-line)#exec-timeout 0 0sw1(config-line)#exitsw1(config)#host sw12.定义VTP模式:sw1(config)#vtp domain ciscosw1(config)#vtp mode serversw1(config)#vtp password ok3.创建VLANsw1(config)#vlan 10sw1(config-vlan)#name 10sw1(config-vlan)#exitsw1(config)#vlan 20sw1(config-vlan)#name 20sw1(config-vlan)#exitsw1(config)#vlan 30sw1(config-vlan)#name 30sw1(config-vlan)#exitsw1(config)#vlan 40sw1(config-vlan)#name 40sw1(config-vlan)#exitsw1(config)#vlan 50sw1(config-vlan)#name 50sw1(config-vlan)#exit配置f0/1到f0/5sw1(config)#interface range fastEthernet 0/1 - f0/5 sw1(config-if-range)#switchport mode trunksw1(config-if)#switchport trunk encap dot1qsw1(config-if-range)#exitSw2sw2(config)#interface fastEthernet 0/1sw2(config-if)#switchport mode trunksw2(config-if)#switchport trunk encap dot1qsw2(config-if)#endsw2(config)#vtp domain ciscosw2(config)# vtp mode clientsw2(config)#vtp password okSw3Sw3(config)#interface fastEthernet 0/1sw3(config-if)#switchport mode trunksw3(config-if)#switchport trunk encap dot1qsw3(config-if)#endsw3(config)#vtp domain ciscosw3(config)# vtp mode clientsw3(config)#vtp password okSw4Sw4(config)#interface fastEthernet 0/1Sw4(config-if)#switchport mode trunkSw4(config-if)#switchport trunk encap dot1qSw4(config-if)#endSw4(config)#vtp domain ciscoSw4config)# vtp mode clientSw4config)#vtp password okSw5Sw5(config)#interface fastEthernet 0/1Sw5(config-if)#switchport mode trunkSw5(config-if)#switchport trunk encap dot1qSw5(config-if)#endSw5(config)#vtp domain ciscoSw5(config)# vtp mode clientSw5(config)#vtp password okR1r1(config)#interface fastEthernet 0/1r1(config-if)#no shutdownr1(config-if)#no ip addressr1(config-if)#exitr1(config)#interface fastEthernet 0/1.10r1(config-subif)#encapsulation dot1Q 10r1(config-subif)#ip address 192.168.10.1 255.255.255.128 r1(config-subif)#exitr1(config)#interface fastEthernet 0/1.20r1(config-subif)#encapsulation dot1Q 20r1(config-subif)#ip address 192.168.10.129 255.255.255.128r1(config-subif)#exitr1(config)#interface fastEthernet 0/1.30r1(config-subif)#encapsulation dot1Q 30r1(config-subif)#ip address 192.168.11.1 255.255.255.128 r1(config-subif)#exitr1(config)#interface fastEthernet 0/1.40r1(config-subif)#encapsulation dot1Q 40r1(config-subif)#ip address 192.168.11.129 255.255.255.224 r1(config-subif)#exitr1(config)#interface fastEthernet 0/1.50r1(config-subif)#encapsulation dot1Q 50r1(config-subif)#ip address 192.168.11.161 255.255.255.224 r1(config-subif)#exit。
计算机网络实验指导书-cisco
实验一网络设备认识和线缆制作及测试实验1.1 网络设备的认识【实验目的】通过对网络设备和连接线缆的观察，建立对计算机网络的一个基本的感性认识。
【实验任务】1、实际观察交换机、路由器等设备外观，识别这些设备的网络连接接口。
2、识别用于连接设备的线缆。
3、观察一个实际的网络，认识其中的网络设备及其连接线缆和连接方式。
建议实验学时：1学时。
【实验背景】网络设备主要包括路由器、交换机等，Cisco公司作为网络设备的主要提供商，提供各种系列的产品，尽管这些产品的处理能力和所支持的网络连接接口数目有相当大的差异，但它们都由相似的硬件构件所组成。
系统的主要构成单元包括：中央处理器、闪存、只读存储器、随机存取存储器、非易失随机存取存储器、输入／输出接口和特定介质转换器等。
了解路由器和交换机的内外部特性，对理解它们的功能和工作原理是有帮助的。
【实验设备】Catalyst2912交换机、集线器、Cisco2620路由器、PC机、CA T5UTP（直通线、交叉线、反转线）若干、DTE/DCE 电缆。
【实验步骤】步骤1认识路由器（Cisco 2620）、交换机（Catalyst 2912）、集线器的指示灯、端口及其连线。
步骤1.1认识路由器的接口和指示灯。
图1.1 Cisco 2620路由器前面板如图1.1所示：依次为电源指示灯（Power）、远程电源供应指示灯（RPS）、运行指示灯（Activity）。
图1.2 Cisco 2620路由器后面板路由器接口主要用来将路由器连接到网络，它分为局域网接口和广域网接口两种。
由于路由器型号的不同，接口个数和类型也不一样。
常见的接口主要有以下几种：（1）高速同步串口：可连接DDN、帧中继(Frame Relay)、X.25、PSTN(模拟电话线路)。
（2）同步／异步串口：可用软件将端口设置为同步工作方式。
（3）AUI接口：即粗缆口。
一般需要外接转换器(AUI-RJ45)连接10Base-T以太网络。
cisco综合实验
网络综合实验1（VRRP、端口聚合、MSTP）【实验原型】某企业内部网络，使用了汇聚层备份技术，提高网络可用性。
为了充分利用设备，我们在汇聚层使用负载均衡。
【实验拓扑】【实验设备】核心设备：S3550交换机（一台）；汇聚设备：S3550交换机（两台）；接入设备：S2126G交换机（两台）【实验步骤】1配置VRRP（原理见技术文档）在实验拓扑图中，由于有多条链路产生环路，所以我们在实验初始时一定要将某些端口堵塞（初始化时已将RG-S35B的f0/1-4四个端口堵塞，在配置完毕进行测试时才可以打开）．否则产生环路后，会发现设备的cpu利用率会达到100%（使用命令show cpu查看）。
RG-S21A：作为接入层，只需做一些基本的vlan配置即可。
RG-S21A(config)#vlan 10 ！创建vlan10、20、30和40RG-S21A(config-vlan)#exitRG-S21A(config)#vlan 20RG-S21A(config-vlan)#exitRG-S21A(config)#vlan 30RG-S21A(config-vlan)#exitRG-S21A(config)#vlan 40RG-S21A(config-vlan)#exitRG-S21A(config)#interface f0/1RG-S21A(config-if)#switchport mode trunk！配置21A的f0/1为trunk口RG-S21A(config-if)#exitRG-S21A(config)#interface f0/2RG-S21A(config-if)# switchport mode trunk！配置21A的f0/２为trunk口RG-S21A(config-if)#exitRG-S21A(config)#interface range fastEthernet 0/3-10！进入f0/３-10接口RG-S21A(config-if-range)#switchport access vlan 10！将这些接口划入vlan10中RG-S21A(config-if-range)#exitRG-S21A(config)#interface range fastEthernet 0/11-15 ！将接口f0/11-15划入vlan10中RG-S21A(config-if-range)#switchport access vlan 20RG-S21A(config-if-range)#exitRG-S21A(config)#interface range fastEthernet 0/16-20 ！将接口f0/16-20划入vlan10中RG-S21A(config-if-range)#switchport access vlan 20RG-S21A(config-if-range)#exitRG-S21A(config)#interface range fastEthernet 0/21-24 ！将接口f0/21-24划入vlan10中RG-S21A(config-if-range)#switchport access vlan 20RG-S21A(config-if-range)#exitRG-S21B：作为接入层，只需做一些基本的vlan配置即可。
Cisco路由器配置实例(经典)
实训报告实训一路由基本配置1、实验目的：路由器基本配置及ip设置2、拓扑结构图Router0 fa0/0: 192.168.11.1Fa0/1:192.168.1.1Router1 fa0/0: 192.168.11.2Fa0/1:192.168.2.1Znn1:192.168.1.2Znn2:192.168.2.23、实验步骤Router1Router>en 用户模式进入特权模式Router#conf t 特权模式进入全局模式Enter configuration commands, one per line. End with CNTL/Z.Router(config)#host rznn1 改名字为rznn1rznn1(config)#int fa0/0 进入fa0/0端口rznn1(config-if)#ip add 192.168.11.1 255.255.255.0 设置ip地址rznn1(config-if)#no sh 激活rznn1(config)#int fa0/1rznn1(config-if)#ip add 192.168.1.1 255.255.255.0rznn1(config-if)#no shrznn1(config-if)#exitrznn1(config)#exitrznn1#copy running-config startup-config 保存Destination filename [startup-config]? startup-configrznn1#conf trznn1(config)#enable secret password 222 设置密文rznn1#show ip interface b 显示Interface IP-Address OK? Method Status Protocol FastEthernet0/0 192.168.11.1 YES manual up up FastEthernet0/1 192.168.1.1 YES manual up upVlan1 unassigned YES manual administratively down downrouter 2outer>enRouter#conf tEnter configuration commands, one per line. End with CNTL/Z.Router(config)#host rznn2rznn2(config)#int fa0/0rznn2(config-if)#ip add 192.168.11.2 255.255.255.0rznn2(config-if)#no shrznn2(config)#int fa0/1rznn2(config-if)#ip add 192.168.2.1 255.255.255.0rznn2(config-if)#no shRznn2#copy running-config startup-config 保存Destination filename [startup-config]? startup-configrznn2(config-if)#exitrznn2(config)#exitrznn2#conf trznn2(config)#enable secret 222rznn2#show ip interface bInterface IP-Address OK? Method Status Protocol FastEthernet0/0 192.168.11.2 YES manual up up FastEthernet0/1 192.168.2.1 YES manual up upVlan1 unassigned YES manual administratively down down实训二1、远程登录、密码设置及验证为路由器开设telnet端口，PC机可以远程登陆到Rznn3(Router 1)拓扑结构图Router0:192.168.1.1Pc:192.168.1.2步骤rznn3>rznn3>enrznn3#conf tEnter configuration commands, one per line. End with CNTL/Z.rznn3(config)#no ip domain lookuprznn3(config)#line cons 0rznn3(config-line)#password znnrznn3(config-line)#loginrznn3(config-line)#no exec-trznn3(config-line)#logg syncrznn3(config-line)#exitrznn3(config)#int fa0/0rznn3(config-if)#ip add 192.168.1.1 255.255.255.0rznn3(config-if)#no shrznn3(config-if)#exitrznn3(config)#line vty 0 4 打通五个端口rznn3(config-line)#password cisco 设置密码rznn3(config-line)#login 保存rznn3(config-line)#exit4、测试：实训三命令组1、目的：八条命令（no ip domain lookup\line cons 0\password\login\no exec-t\logg sync\show version\reload\copy running-config startup-config）\show cdp neighbors)2、拓扑结构图Router0 fa0/0: 192.168.11.1Router1 fa0/0: 192.168.11.23、步骤rznn1#conf tEnter configuration commands, one per line. End with CNTL/Z.1、rznn1(config)#no ip domain lookup 取消域名查找转换2、rznn1(config)#line cons 0 打开cons 0端口3、rznn1(config-line)#password znn 设置密码为znnrznn1(config-line)#login 保存rznn1(config-line)#no exec-t 设置永不超时4、rznn1(config-line)#logg sync 产生日志5、rznn1#show version 显示思科路由系统版本信息Cisco IOS Software, 2800 Software (C2800NM-ADVIPSERVICESK9-M), Version 12.4(15)T1, RELEASE SOFTWARE (fc2)Technical Support: /techsupportCopyright (c) 1986-2007 by Cisco Systems, Inc.Compiled Wed 18-Jul-07 06:21 by pt_rel_team6、rznn1#show cdp neighbors 查看路由器连接的相邻路由器的相关信息Capability Codes: R - Router, T - Trans Bridge, B - Source Route BridgeS - Switch, H - Host, I - IGMP, r - Repeater, P - PhoneDevice ID Local Intrfce Holdtme Capability Platform Port IDrznn2 Fas 0/0 139 R C2800 Fas 0/07、rznn1#copy running-config startup-config 保存刚才指令Destination filename [startup-config]? startup-configBuilding configuration...[OK]8、rznn1#reload 重启路由器Proceed with reload? [confirm]System Bootstrap, Version 12.1(3r)T2, RELEASE SOFTWARE (fc1)Copyright (c) 2000 by cisco Systems, Inc.cisco 2811 (MPC860) processor (revision 0x200) with 60416K/5120K bytes of memorySelf decompressing the image :########################################################################## [OK] Restricted Rights Legendrznn1#show ip interface bInterface IP-Address OK? Method Status Protocol FastEthernet0/0 192.168.11.1 YES manual up up FastEthernet0/1 192.168.1.1 YES manual up upVlan1 unassigned YES manual administratively down down9、rznn1(config-if)#ip add 192.168.3.1 255.255.255.0 重置ip地址rznn1#show ip interface bInterface IP-Address OK? Method Status Protocol FastEthernet0/0 192.168.3.1 YES manual up up FastEthernet0/1 192.168.1.1 YES manual up up Vlan1 unassigned YES manual administratively down down实训四发现协议1、实训目的通过发现协议显示路由器相邻路由的端口信息2、拓扑结构Router0:192.168.11.1Router1:fa0/0 192.168.11.2Fa0/1 192.168.12.1Router2:192.168.12.23、步骤R1路由器Router>enRouter#conf tEnter configuration commands, one per line. End with CNTL/Z.Router(config)#host r1r1(config)#int fa0/0r1(config-if)#ip add 192.168.11.1 255.255.255.0r1(config-if)#no sh%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to upr1(config-if)#r1(config-if)#exitr1(config)#exitr1#%SYS-5-CONFIG_I: Configured from console by consoler1#show ip interface bInterface IP-Address OK? Method Status Protocol FastEthernet0/0 192.168.11.1 YES manual up down FastEthernet0/1 unassigned YES manual administratively down downVlan1 unassigned YES manual administratively down downR2 路由器Router>enRouter#conf tEnter configuration commands, one per line. End with CNTL/Z.Router(config)#host r2r2(config)#int fa0/0r2(config-if)#ip add 192.168.11.2 255.255.255.0r2(config-if)#no sh%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up r2(config-if)#exitr2(config)#exitr2#%SYS-5-CONFIG_I: Configured from console by consoler2#conf tEnter configuration commands, one per line. End with CNTL/Z.r2(config)#int fa0/0r2(config-if)#int fa0/1r2(config-if)#ip add 192.168.12.1 255.255.255.0r2(config-if)#no sh%LINK-5-CHANGED: Interface FastEthernet0/1, changed state to upr2(config-if)#exitr2(config)#exitr2#%SYS-5-CONFIG_I: Configured from console by consoler2#show ip interface bInterface IP-Address OK? Method Status Protocol FastEthernet0/0 192.168.11.2 YES manual up upFastEthernet0/1 192.168.12.1 YES manual up down Vlan1 unassigned YES manual administratively down downR3路由器Router>enRouter#conf tEnter configuration commands, one per line. End with CNTL/Z.Router(config)#host r3r3(config)#int fa0/0r3(config-if)#ip add 192.168.12.2 255.255.255.0r3(config-if)#no sh%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up r3(config-if)#exitr3(config)#exitr3#%SYS-5-CONFIG_I: Configured from console by consoler3#show ip interface bInterface IP-Address OK? Method Status Protocol FastEthernet0/0 192.168.12.2 YES manual up up FastEthernet0/1 unassigned YES manual administratively down downVlan1 unassigned YES manual administratively down downR1发现邻居r1#show cdp neighborsCapability Codes: R - Router, T - Trans Bridge, B - Source Route BridgeS - Switch, H - Host, I - IGMP, r - Repeater, P - PhoneDevice ID Local Intrfce Holdtme Capability Platform Port IDr2 Fas 0/0 165 R C2800 Fas 0/0R2发现邻居r2#show cdp neighborsCapability Codes: R - Router, T - Trans Bridge, B - Source Route BridgeS - Switch, H - Host, I - IGMP, r - Repeater, P - PhoneDevice ID Local Intrfce Holdtme Capability Platform Port IDr1 Fas 0/0 176 R C1841 Fas 0/0r3 Fas 0/1 130 R C1841 Fas 0/0R3发现邻居r3#show cdp neighborsCapability Codes: R - Router, T - Trans Bridge, B - Source Route BridgeS - Switch, H - Host, I - IGMP, r - Repeater, P - PhoneDevice ID Local Intrfce Holdtme Capability Platform Port IDr2 Fas 0/0 166 R C2800 Fas 0/14、总结show 命令（1）show ip interface b (显示端口ip信息)（2）show version （显示ios版本信息）（3）show running-config （显示刚才使用的命令配置信息）（4）show cdp neighbors （显示发现邻居直连设备信息）（5）show interface （显示所有端口详细信息）实训五静态路由1、实验目的：将不同网段的网络配通（ip route）Ip route语法：ip route 目标地址子网掩码相邻路由器接口地址Show ip route2、试验拓扑：Router0:192.168.11.1Router1:fa0/0 192.168.11.2Fa0/1 192.168.12.1Router2:192.168.12.23、实验步骤：Router1Router>enRouter#conf tRouter(config)#host r1r1(config)#int fa0/0r1(config-if)#ip add 192.168.11.1 255.255.255.0r1(config-if)#no sh%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to upr1(config-if)#exitr1(config)#exitr1#show ip interface bInterface IP-Address OK? Method Status ProtocolFastEthernet0/0 192.168.11.1 YES manual up downFastEthernet0/1 unassigned YES manual administratively down downVlan1 unassigned YES manual administratively down downr1#%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up r1#ping 192.168.12.1Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 192.168.12.1, timeout is 2 seconds:.....Success rate is 0 percent (0/5)r1#conf tEnter configuration commands, one per line. End with CNTL/Z.r1(config)#ip route 192.168.12.0 255.255.255.0 192.168.11.2r1(config)#exitr1#ping 192.168.12.1Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 192.168.12.1, timeout is 2 seconds:Success rate is 100 percent (5/5), round-trip min/avg/max = 31/31/32 msr1#ping 192.168.12.2Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 192.168.12.2, timeout is 2 seconds:.....Success rate is 0 percent (0/5)r1#ping 192.168.12.2Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 192.168.12.2, timeout is 2 seconds:Success rate is 100 percent (5/5), round-trip min/avg/max = 47/62/78 msr1#show ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is not setC 192.168.11.0/24 is directly connected, FastEthernet0/0S 192.168.12.0/24 [1/0] via 192.168.11.2Router3Router>enRouter#conf tEnter configuration commands, one per line. End with CNTL/Z.Router(config)#host r3r3(config)#int fa0/0r3(config-if)#ip add 192.168.12.2 255.255.255.0r3(config-if)#no sh%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up r3(config-if)#exitr3(config)#exitr3#%SYS-5-CONFIG_I: Configured from console by consoler3#show ip interface bInterface IP-Address OK? Method Status Protocol FastEthernet0/0 192.168.12.2 YES manual up up FastEthernet0/1 unassigned YES manual administratively down downVlan1 unassigned YES manual administratively down downr3#conf tEnter configuration commands, one per line. End with CNTL/Z.r3(config)#ip route 192.168.11.0 255.255.255.0 192.168.12.1r3(config)#exitr3#ping 192.168.11.2Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 192.168.11.2, timeout is 2 seconds:Success rate is 100 percent (5/5), round-trip min/avg/max = 31/31/32 msr3#ping 192.168.11.1Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 192.168.11.1, timeout is 2 seconds:Success rate is 100 percent (5/5), round-trip min/avg/max = 62/62/63 msr3#show ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2i - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is not setS 192.168.11.0/24 [1/0] via 192.168.12.1C 192.168.12.0/24 is directly connected, FastEthernet0/04、默认路由Route 1r1>enr1#conf tEnter configuration commands, one per line. End with CNTL/Z.r1(config)#no ip route 192.168.12.0 255.255.255.0 192.168.11.2%No matching route to deleter1(config)#exitr1#%SYS-5-CONFIG_I: Configured from console by consoler1#show ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is not setC 192.168.11.0/24 is directly connected, FastEthernet0/0r1#conf tEnter configuration commands, one per line. End with CNTL/Z.r1(config)#ip route 0.0.0.0 0.0.0.0 192.168.11.2r1(config)#exitr1#%SYS-5-CONFIG_I: Configured from console by consoler1#show ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2i - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is 192.168.11.2 to network 0.0.0.0C 192.168.11.0/24 is directly connected, FastEthernet0/0S* 0.0.0.0/0 [1/0] via 192.168.11.2r1#ping 192.168.12.1Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 192.168.12.1, timeout is 2 seconds:Success rate is 100 percent (5/5), round-trip min/avg/max = 16/28/31 msr1#ping 192.168.12.2Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 192.168.12.2, timeout is 2 seconds: Success rate is 100 percent (5/5), round-trip min/avg/max = 62/62/63 msRoute 3r1>enr1#conf tEnter configuration commands, one per line. End with CNTL/Z.r1(config)#no ip route 192.168.12.0 255.255.255.0 192.168.11.2%No matching route to deleter1(config)#exitr1#%SYS-5-CONFIG_I: Configured from console by consoler1#show ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is not setC 192.168.11.0/24 is directly connected, FastEthernet0/0r1#conf tEnter configuration commands, one per line. End with CNTL/Z.r1(config)#ip route 0.0.0.0 0.0.0.0 192.168.11.2r1(config)#exitr1#%SYS-5-CONFIG_I: Configured from console by consoler1#show ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is 192.168.11.2 to network 0.0.0.0C 192.168.11.0/24 is directly connected, FastEthernet0/0S* 0.0.0.0/0 [1/0] via 192.168.11.2r3#ping 192.168.11.1Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 192.168.11.1, timeout is 2 seconds: Success rate is 100 percent (5/5), round-trip min/avg/max = 62/62/63 ms实训六动态路由RIP 协议1、实验目的使用配置动态路由启动Rip协议使用到的命令（router rip/network/show ip protocols/show ip route）2、实验拓扑R1 fa0/0 192.168.11.1R2 fa0/0 192.168.11.2fa0/1 192.168.12.1R3 fa0/0 192.168.12.23、实验步骤R1Router>enRouter#conf tEnter configuration commands, one per line. End with CNTL/Z. Router(config)#host r1r1(config)#int fa0/0r1(config-if)#ip add 192.168.11.1 255.255.255.0r1(config-if)#no shr1(config-if)#exitr1(config)#router ripr1(config-router)#network 192.168.11.0r1(config-router)#exitr1(config)#exitr1#%SYS-5-CONFIG_I: Configured from console by consoleR2Router>enRouter#conf tEnter configuration commands, one per line. End with CNTL/Z. Router(config)#host r2r2(config)#int fa0/0r2(config-if)#ip add 192.168.11.2 255.255.255.0r2(config-if)#no shr2(config-if)#exitr2(config)#int fa0/1r2(config-if)#ip add 192.168.12.1 255.255.255.0r2(config-if)#no shr2(config-if)#exitr2(config)#router ripr2(config-router)#network 192.168.11.0r2(config-router)#network 192.168.12.0r2(config-router)#exitr2(config)#exitr2#R3Router>enRouter#conf tEnter configuration commands, one per line. End with CNTL/Z. Router(config)#host r3r3(config)#int fa0/0r3(config-if)#ip add 192.168.12.2 255.255.255.0r3(config-if)#no shr3(config-if)#exitr3(config)#router ripr3(config-router)#network 192.168.12.0r3(config-router)#exitr3(config)#exitr3#%SYS-5-CONFIG_I: Configured from console by console4、实验测试R1r1#show ip protocolsRouting Protocol is "rip"Sending updates every 30 seconds, next due in 10 secondsInvalid after 180 seconds, hold down 180, flushed after 240 Outgoing update filter list for all interfaces is not setIncoming update filter list for all interfaces is not set Redistributing: ripDefault version control: send version 1, receive any version Interface Send Recv Triggered RIP Key-chain FastEthernet0/0 1 2 1Automatic network summarization is in effectMaximum path: 4Routing for Networks:192.168.11.0Passive Interface(s):Routing Information Sources:Gateway Distance Last UpdateDistance: (default is 120)r1#show ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is not setC 192.168.11.0/24 is directly connected, FastEthernet0/0R 192.168.12.0/24 [120/1] via 192.168.11.2, 00:00:24, FastEthernet0/0 r1#ping 192.168.12.0Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 192.168.12.0, timeout is 2 seconds: Success rate is 100 percent (5/5), round-trip min/avg/max = 31/31/32 msR2r2#show ip protocolsRouting Protocol is "rip"Sending updates every 30 seconds, next due in 21 secondsInvalid after 180 seconds, hold down 180, flushed after 240Outgoing update filter list for all interfaces is not setIncoming update filter list for all interfaces is not setRedistributing: ripDefault version control: send version 1, receive any versionInterface Send Recv Triggered RIP Key-chain FastEthernet0/0 1 2 1FastEthernet0/1 1 2 1Automatic network summarization is in effectMaximum path: 4Routing for Networks:192.168.11.0192.168.12.0Passive Interface(s):Routing Information Sources:Gateway Distance Last UpdateDistance: (default is 120)r2#show ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is not setC 192.168.11.0/24 is directly connected, FastEthernet0/0C 192.168.12.0/24 is directly connected, FastEthernet0/1R3r3#show ip protocolsRouting Protocol is "rip"Sending updates every 30 seconds, next due in 15 secondsInvalid after 180 seconds, hold down 180, flushed after 240Outgoing update filter list for all interfaces is not setIncoming update filter list for all interfaces is not setRedistributing: ripDefault version control: send version 1, receive any versionInterface Send Recv Triggered RIP Key-chain FastEthernet0/0 1 2 1Automatic network summarization is in effectMaximum path: 4Routing for Networks:192.168.12.0Passive Interface(s):Routing Information Sources:Gateway Distance Last UpdateDistance: (default is 120)r3#show ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is not setR 192.168.11.0/24 [120/1] via 192.168.12.1, 00:00:04, FastEthernet0/0 C 192.168.12.0/24 is directly connected, FastEthernet0/0r3#ping 192.168.11.0Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 192.168.11.0, timeout is 2 seconds: Success rate is 100 percent (5/5), round-trip min/avg/max = 31/31/32 ms实训七负载平衡试训目的实现负载平衡实训拓扑R1 fa0/0 192.168.11.1R2 eth0/0/0 192.168.11.2Fa0/0 192.168.12.1Fa0/0 192.168.13.1R3 fa0/0 192.168.12.2Fa0/1 192.168.14.1R4 fa0/0 192.168.13.2Fa0/1 192.168.15.1R5 fa0/0 192.168.14.2Fa0/1 192.168.15.2实训步骤（R1 ）r1>enR1#conf tR1(config)#ip route 0.0.0.0 0.0.0.0 192.168.11.2R1(config)#exitr1#show ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is 192.168.11.2 to network 0.0.0.0C 192.168.11.0/24 is directly connected, FastEthernet0/0S* 0.0.0.0/0 [1/0] via 192.168.11.2(R2)r2>enr2(config)#ip route 0.0.0.0 0.0.0.0 192.168.12.2r2(config)#ip route 0.0.0.0 0.0.0.0 192.168.13.2r2(config)#exitr2#%SYS-5-CONFIG_I: Configured from console by consoles% Ambiguous command: "s"r2#show ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is 192.168.12.2 to network 0.0.0.0C 192.168.11.0/24 is directly connected, Ethernet0/0/0C 192.168.12.0/24 is directly connected, FastEthernet0/0C 192.168.13.0/24 is directly connected, FastEthernet0/1S* 0.0.0.0/0 [1/0] via 192.168.12.2[1/0] via 192.168.13.2(R3)r3>enr3#conf tEnter configuration commands, one per line. End with CNTL/Z.r3(config)#ip route 0.0.0.0 0.0.0.0 192.168.12.1r3(config)#exitr3#%SYS-5-CONFIG_I: Configured from console by consoler3#show ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is 192.168.12.1 to network 0.0.0.0C 192.168.12.0/24 is directly connected, FastEthernet0/0C 192.168.14.0/24 is directly connected, FastEthernet0/1S* 0.0.0.0/0 [1/0] via 192.168.12.1(R4)r4>enr4#conf tEnter configuration commands, one per line. End with CNTL/Z.r4(config)#ip route 0.0.0.0 0.0.0.0 192.168.13.1r4(config)#exitr4#%SYS-5-CONFIG_I: Configured from console by consoler4#show ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is 192.168.13.1 to network 0.0.0.0C 192.168.13.0/24 is directly connected, FastEthernet0/0C 192.168.15.0/24 is directly connected, FastEthernet0/1S* 0.0.0.0/0 [1/0] via 192.168.13.1(R5)r5>enr5#conf tEnter configuration commands, one per line. End with CNTL/Z.r5(config)#ip route 0.0.0.0 0.0.0.0 192.168.14.1r5(config)#ip route 0.0.0.0 0.0.0.0 192.168.15.1r5(config)#exitr5#%SYS-5-CONFIG_I: Configured from console by consoler5#show ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is 192.168.14.1 to network 0.0.0.0C 192.168.14.0/24 is directly connected, FastEthernet0/0C 192.168.15.0/24 is directly connected, FastEthernet0/1S* 0.0.0.0/0 [1/0] via 192.168.14.1[1/0] via 192.168.15.1实训测试（R1）r1#ping 192.168.14.1Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 192.168.14.1, timeout is 2 seconds:Success rate is 100 percent (5/5), round-trip min/avg/max = 62/84/94 ms （R5）r5#ping 192.168.11.1Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 192.168.11.1, timeout is 2 seconds: Success rate is 100 percent (5/5), round-trip min/avg/max = 79/91/94 ms实训八DHCP 协议配置实训目的全网配通实训拓扑Fa0/0 192.168.11.1Fa0/1 192.168.12.1实训步骤Router>enRouter#conf tEnter configuration commands, one per line. End with CNTL/Z.Router(config)#host r1r1(config)#int fa0/0r1(config-if)#ip add 192.168.11.1 255.255.255.0r1(config-if)#no shr1(config-if)#exitr1(config)#int fa0/1r1(config-if)#ip add 192.168.12.1 255.255.255.0r1(config-if)#no shr1(config-if)#exitr1(config)#ip dhcp pool znn //配置一个根地址池znnr1(dhcp-config)#network 192.168.11.0 255.255.255.0 //为所有客户机动态分配的地址段r1(dhcp-config)#default-router 192.168.11.1 //为客户机配置默认的网关r1(dhcp-config)#dns-server 192.168.11.1 //为客户机配置DNS服务器r1(dhcp-config)#exitr1(config)#ip dhcp pool znn1r1(dhcp-config)#network 192.168.12.0 255.255.255.0r1(dhcp-config)#default-router 192.168.12.1r1(dhcp-config)#dns-server 192.168.12.1r1(dhcp-config)#exit。
计算机网络实验指导书CISCO版
计算机网络实验指导书CISCO版计算机网络实验指导书(CISCO版)一、实验目的本实验主要旨在通过搭建计算机网络，了解并学习计算机网络的基本原理和工作原理，掌握网络设备的基本配置和管理，加深对计算机网络的理解和应用。
二、实验环境1. 硬件环境：计算机、路由器、交换机、网线等。
2. 软件环境：Windows操作系统、CISCO网络设备配置软件。
三、实验内容1. 实验一：计算机网络的基本配置(1) 将计算机、路由器和交换机连接起来，搭建起基本的计算机网络。
(2) 在计算机上配置IP地址、子网掩码、默认网关等网络参数。
(3) 在路由器上配置IP地址、子网掩码、默认网关、静态路由等网络参数。
(4) 在交换机上配置VLAN、端口速率、端口模式等网络参数。
(5) 测试网络连通性，确保计算机可以正常访问互联网。
2. 实验二：计算机网络的路由配置(1) 学习并了解动态路由和静态路由的概念和原理。
(2) 在路由器上配置RIP、OSPF等动态路由协议。
(3) 在计算机上配置默认网关为路由器的接口IP地址。
(4) 测试不同网络之间的连通性，观察路由表的变化。
3. 实验三：计算机网络的交换配置(1) 学习并理解交换机的工作原理和基本配置。
(2) 在交换机上配置STP、VTP等网络协议。
(3) 将多个交换机连接起来，搭建起适用于大型网络的交换机网络。
(4) 测试不同子网之间的连通性，观察交换机表的变化。
4. 实验四：计算机网络的安全配置(1) 学习并理解计算机网络的安全问题和解决方法。
(2) 配置路由器的ACL（访问控制列表）和防火墙规则，阻止非法访问和网络攻击。
(3) 配置交换机的端口安全、VLAN安全等功能，维护网络的安全性。
(4) 测试网络的安全性，观察安全日志和记录非法访问。
四、实验步骤1. 实验一：计算机网络的基本配置(1) 搭建计算机网络：将计算机、路由器和交换机连接起来，使用网线将它们依次连接。
(2) 配置计算机的网络参数：在计算机的控制面板中找到网络设置，配置IP地址、子网掩码、默认网关等参数。
网络基础培训实验讲解(Cisco)
B 网络基础培训实验讲解试验一:交换机和路由器的基础配置一、实验目的:1、了解并掌握交换机和路由器的开局配置,掌握如何建立用户、配置Telnet、Console口的口令;2、了解接口配置、VLAN、Trunk的基本操作。
二、实验步骤:1、认识交换机的三种配置模式:用户模式、特权模式、全局配置模式Switch>enable “进入特权模式,需要输入特权口令”Switch(config#enable secret cisco “配置特权口令并密文保存,默认最高权限”Switch#configure terminal进入全局配置模式,需要输入命令configure terminalSwitch(config#在全局配置模式下,可以对交换机进行访问权限、接口、路由、VLAN等配置。
2、通过Console口连接交换机,并登录交换机建立用户、配置Console口、Telnet 的口令。
(1、建立用户:Switch(config#username admin password cisco(2配置用户权限Cisco交换机有16种权限级别,每个权限所执行的命令是有差异的,数字越高代表权限越大;数字越低代表权限越小。
Switch(config#username admin privilege 5(3、配置Console口、Telnet的口令;Switch(config#line console 0Switch(config-line#privilege level 15Switch(config-line#password ciscoSwitch(config-line#login注意login和login local的区别login local:表示利用本地数据库内存放的用户名和密码进行验证;Switch(config#line vty 0 4Switch(config-line#privilege level 15Switch(config-line#password ciscoSwitch(config-line#loginSwitch(config#service password-encryption 加密保存明文口令(3、交换机接口配置Switch(config#interface fastEthernet 0/1Switch(config-if#ip address 10.0.0.1 255.255.255.248 Switch(config-if#no shutdown(4、VLAN配置Switch(config#vlan 100Switch(config#interface fastEthernet 0/1Switch(config-if#switchport access vlan 100(5、Trunk链路配置Switch(config-if#switchport trunk encapsulation dot1q Switch(config-if#switchport trunk allowed vlan 100(6、配置默认路由ip route-static 0.0.0.0 0.0.0.0 10.150.5.4 preference 60 试验二:ACL基础配置一、实验目的:1、了解访问控制列表的基本原理;2、了解访问控制列表的基础配置。
cisco实验指导书01
实验一、认识Cisco及其产品、熟悉仿真试验环境实验目的：1．掌握Cisco及其产品；认识交换机和路由器2．了解计算机网络的发展；3．了解实验室的网络实验环境；4．掌握网络实验环境、GNS3、Boson netsim等的使用方法。
实验重点难点：掌握Cisco及其产品；掌握网络实验环境、GNS3、Boson netsim等的使用方法实验设备：PC一台，GNS3、Boson软件或锐捷网络实验环境。
实验步骤：1．上网查询计算机网络的发展，Cisco及其产品，掌握Cisco及其产品，包括规格、性能；了解计算机网络的前沿发展；2、认识交换机、路由器a.熟悉交换机和路由器的外部结构：b.交换机POST时端口 LED灯状态1)交换机启动，所有的端口LED灯变绿.2)测试结束后所有端口LED 灯熄灭.3)如果测试失败, LED 灯变为琥珀色.4)任何测试项目失败, 系统LED 灯都变为琥珀色.5)如果测试成功, POST结束.6)POST结束时, LED闪烁后熄灭.c.状态灯介绍：System LED:1)stat:绿色代表系统无故障，如果端口有故障则变为琥珀色。
2)rps:绿色代表冗余电源工作正常，琥珀色代表冗余电源故障。
Port Mode LEDs:1)stat:代表端口当前状态，灯亮代表当前端口上面的灯显示的是当前端口状态，绿色代表工作正常。
2)UTIL:灯亮表示当前处于UTIL模式，端口上面的灯代表交换机背板带宽利用率。
这个灯变为琥珀色，显示从交换机启动开始用了交换机的最大带宽。
端口上面的状态灯由左至右：如果只有最左面的端口的状态灯亮，代表当前交换机的背板带宽利用率低于1/12。
如果所有的状态灯都亮，右面的端口状态灯有异常，交换机的背板带宽利用率低于50%。
3)DUPLX:当状态灯DUPLX亮时，代表当前端口状态灯显示的是当前的双工模式。
如果端口状态灯熄灭，代表当前是半双工，如果端口状态灯变绿，代表当前是全双工传输模式。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
认识实验中用到的线缆
以太网中的线（UTP）
1. 直连线（Straight-through cable ，
TIA/EIA 568B），故名思义，直连 线，就是不经过任何跳线的连接方 法（1-1，2-2，3-3，......），两头 的线序如右图示，顺序为 白橙|橙|白绿|蓝|白蓝|绿|白棕|棕
认识实验中用到的线缆
认识路由器常见端口
但更多的则是借助于外接的收发转发器（AUIto-RJ-45），实现与10Base-T以太网络的连 接。AUI接口AUI端口也被常用于与广域网的连接， 但是这种接口类型在广域网应用得比较少。在 某些Cisco 路由器上，提供了AUI与RJ-45 两个广域网连接端口，用户可以根据自己的需 要选择适当的类型。
Cisco路由器系列介绍
低端2500和2600系列 思科在早期的路由器（如Cisco2500 系列）中，接口都是固定化设计，从 Cisco2600系列起，开始采用模块化设计， 部分接口（接口卡和网络模块）将由客户根 据自己的需要来选购，这使得思科的路由器 产品具有极强的升级和扩展能力。
Cisco路由器的内存体系
认识实验中用到的线缆
2.交叉线（crossover cable， TIA/EIA 568A），一端为 正常的顺序，另一端发生交 叉，1-3，2-6。两头的线 序如右图所示
白橙|橙|白绿|蓝|白蓝|绿|白棕|棕
白绿|绿|白橙|蓝|白蓝|橙|白棕|棕
认识实验中用到的线缆
交叉线主要用来连接DTE-to-DTE 或者 DCE-to-DCE。如: Hub-to-Hub（普通口-普通口 或级联口 -级联口） Switch-to-Switch Hub（普通口）-to-Switch PC, router, or file server to PC, router, or file server
认识路由器常见端口
RJ-45端口 RJ-45端口是我们最常见的端口了，它是 我们常见的双绞线以太网端口。
认识路由器常见端口
高速同步串口 在路由器的广域网连接中，应用最多的端口 要算“高速同步串口”（SERIAL），如下图 所示。(2500系列居多）
认识路由器常见端口
异步串口
同步/异步串口 ISDN BRI端口
ROM 相当于PC机的BIOS FLASH 相当于PC机硬盘,存放IOS DRAM 动态内存 NVRAM 配置文件
认识路由器常见端口
AUI端口
AUI端口它就是用来与粗同轴电缆连接的接口， 它是一种“D”型15针接口，这在令牌环网或总线型网 络中是一种比较常见的端口之一。路由器可通过粗同 轴电缆收发器实现与10Base-5网络的连接，也可借 助于其他类型的收发转发器实现与细同轴电缆 （10Base-2）或光缆（10Base-F）的连接。
认识路由器常见端口
路由器配置端口 1．Console端口 Console端口使用配置专用连线直接连接 至计算机的串口，利用终端仿真程序（如 Windows下的“超级终端”）进行路由器 本地配置。路由器的Console端口多为RJ45端口。
认识路由器常见端口
2．AUX端口 AUX端口为异步端口，主要用于远程配 置，也可用于拔号连接，还可通过收发器与 MODEM进行连接。AUX端口与Console 端口通常同时提供，因为它们各自的用途不 一样。
直连线主要用于连接DTE-to-DCE，如下情况： Hub-to-Router（IN LAN）， Hub-to-PC or File server Switch-to-Router（IN LAN） Switch-to-PC or File server
Hub-Hub (普通口-级联口）Hub（级联口）-Switch 备注：（DCE：Data Communications Equipment 数据通 讯设备） （DTE：Data Terminal Equipment 数据终端设备）
路由器的硬件连接
路由器与局域网接入设备之间的连接 1. RJ-45-to-RJ-45 这种连接方式就是路由器所连接的两端 都是RJ-45接口。
路由器的硬件连接
2. AUI-to-RJ-45 这种情况主要出现在路由器与集线器、交换 机、或pc等相连。如果路由器仅拥有AUI 端口，而连接设备提供的是RJ-45端口， 那么，必须借助于AUI-to-RJ-45收发器 才可实现两者之间的连接。
路由器的硬件连接
WIC-2T （双口高速串口模块），支持同步 （最高到2048Kbps）/异步（最高到 115.2Kbps） WIC-1T （单口高速串口模块）， 支持同步 （最高到2048Kbps）/异步（最高到 115.2Kbps） WIC-2A/S（双口低速串口模块）， 支持同、 异步串口，最高速率分别是 115kbps/128kbps
路由器的硬件连接
路由器与Internet接入设备的连接 这种类型的连接方式有很多种，主要介 绍路由器的同步串行口连接。
路由器的硬件连接
在路由器中所能支持的同步串行端口类 型比较多，如Cisco系统就可以支持5种不 同类型的同步串行端口，分别是： EIA/TIA-232接口、EIA/TIA-449接 口、V.35接口、X.21串行电缆和EIA530接口（详细内容可参考书本P.130）， 在后面的实验中采用的都是采用V.35 接口 串行线缆连接路由器的serial口。
Cisco路由器系列介绍
Cisco的路由器分为三个等级，十多个系列： 低端接入路由器，包括2500（1）2600（12345） 3600（12345678）3700（12）等系列； 中端模块化访问路由器，包括7200（1）7500 （1） 7600（1）等系列； 高端电信级核心路由器，包括10000（1） 12000GSR（123456）等系列； 最新的有包括低端的CISCO2800，3800系列， 高端的ISR系列。
Cisco网络技术实验一
访问Cisco路由器
实验内容
Cisco路由器系列介绍 Cisco路由器的内存体系 认识路由器常见端口及连接 认识实验中用到的线缆 Cisco路由器的启动过程 通过console口访问Cisco路由器 通过Telnet访问Cisco路由器 通过浏览器访问Cisco路由器（一般了解）
