访问Cisco设备实验报告4
cisco路由器实验报告
cisco路由器实验报告Cisco路由器实验报告引言：在现代网络通信中，路由器是一个至关重要的设备。
它能够将数据包从源地址传输到目的地址，实现网络之间的连接和数据传输。
本实验旨在研究和探索Cisco路由器的功能和应用。
一、Cisco路由器的基本原理Cisco路由器是一种网络设备，它基于OSPF（开放最短路径优先）协议和BGP （边界网关协议）等路由协议工作。
其基本原理是将数据包从一个网络传输到另一个网络，通过查找路由表中的最佳路径来实现。
二、Cisco路由器的配置与管理1. 登录和基本设置通过串口或以太网口与路由器建立连接后，可以通过命令行界面（CLI）或Web 界面登录路由器进行配置和管理。
首次登录需要进行基本设置，如设置主机名、密码、IP地址等。
2. 路由配置路由配置是Cisco路由器的核心功能之一。
通过配置静态路由或动态路由协议，路由器可以学习到网络拓扑，并根据路由表进行数据包转发。
静态路由适用于小型网络，而动态路由协议适用于大型网络。
3. 接口配置路由器的接口配置非常重要，它决定了路由器与其他设备之间的连接方式和速率。
可以通过配置IP地址、子网掩码、MTU（最大传输单元）等参数来进行接口配置。
4. 安全性配置为了保护网络安全，Cisco路由器提供了多种安全功能和配置选项。
例如，可以配置访问控制列表（ACL）来限制特定IP地址的访问，还可以启用SSH（安全外壳协议）来加密远程登录会话。
三、Cisco路由器的高级功能1. VLAN（虚拟局域网）通过配置VLAN，可以将一个物理网络划分为多个逻辑网络，提高网络的灵活性和安全性。
Cisco路由器支持VLAN的创建和管理，可以实现不同VLAN之间的通信。
2. VPN（虚拟专用网络）VPN是一种通过公共网络建立安全连接的技术。
Cisco路由器支持IPSec （Internet协议安全）和SSL（安全套接字层）等VPN协议，可以实现远程办公和跨地域网络连接。
Cisco综合实训报告
cisco网络设备配置实训报告报告人：指导老师：2010年6月实验一制作机房拓扑图实验要求：画出机房拓扑图，并标出实际连接接口和每个设备型号、管理地址，对所在小组所有设备配置及操作系统进行备份，为后面实验维护作出准备。
实验二设计规划网络并配置实现实验要求：运用VLSM地址规划网络，R1下面是分为四个部门，每个部门不多于60人，广域网链路地址运用最少地址原则。
在路由器上实现VLAN路由。
在路由器配置完整的基本配置，关于主机名，三种密码，并实现安全ACL配置，配置内部员工实现基本上网功能,配置路由器不允许外网用户登录，和远程管理，不允许BT，限制员工不能在工作时间聊天。
在switch上配置vlan 首先先定义vlan 接着进入相应的端口用命令switchport access vlan * 来实现r1广域网相应端口为s0/0/0 ip 172.16.0.1/32r2广域网相应端口为s0/0/0 ip 172.16.0.2/32路由器vlan路由：在路由器r1中配置子端口在switch中配置vlan并设定trunk 把各个端口加入相应的vlan中详见“第二题vlsm.pkt”用hostname来指定主机名r1(config)#enable password ciscor1(config)#line vty 0 15 r1(config-line)#password ciscor1(config)#line console 0 r1(config-line)#password cisco配置ip natip nat inside source list 1 interface Serial0/0/0 overloadip route 0.0.0.0 0.0.0.0 172.16.0.2access-list 1 permit 192.168.0.0 0.0.255.255限制远程登陆创建访问规则并进入vty端口进行应用access-list 100 permit tcp 192.168.0.0 0.0.255.255 eq telnet host 172.16.0.1 r1(config)#line vty 0 15r1(config-line)#access-class 100 in实验三实现OSPF多区域路由实验要求：规划VLSM地址，配置OSPF三个区域路由器之间可以互通，之间实现身份验证。
思科网络设备配置实训报告
四川机电职业技术学院实习报告题目：网络设备配置与管理指导教师：董其维学生姓名：韩中扬专业年级：12网络6班一、《网络设备配置与管理》实习成绩评定表一．IP地址规划1.Ospf192.168.0.0/24192.168.0.0 0000000192.168.0.0/25 ....... 1 192.168.0.1-192.168.0.126192.168.0.128/25192.168.0.01 000000192.168.0.128/26........2 192.168.0.129-192.168.0.190192.168.0.192/26........3 192.168.0.193-192.168.0.2542.Eigrp192.168.1.0/24192.168.1.0/25..........1 192.168.0.1-192.168.0.126192.168.1.128/26........2 192.168.0.129-192.168.0.190192.168.1.192/26........3 192.168.0.193-192.168.0.254（方法：从里面最大的主机数开始划分如100、50、40，先从给100划分就是2的n次方减去2要大于等于100，要要最接近主机数从而使浪费的ip最少，这里的n取7最合适）二．OSPF区域配置1.在OSPF1、OSPF2和OSPF Border（不包括S0/0/0接口）三台路由器上运行OSPF协议。
2.OSPF路由进程号使用1(注：路由进程号可以不同，这里规定为1是为Packet tracer判题方便)。
3.要求所有网络配置为单区域04.在配置network命令时要求后面所跟的网络范围和接口的子网一致，如接口地址为202.112.10.1/27，则写成network 202.112.10.0255.255.255.224 area 0。
5.指定OSPF1、OSPF2、OSPF Border三台路由器的Router ID分别为172.16.1.1、172.16.1.2、172.16.1.3。
cisco配置实验报告
cisco配置实验报告Cisco配置实验报告1. 实验目的本次实验旨在通过配置Cisco网络设备，实现局域网内主机之间的互联及互访。
通过此实验，我们将深入了解Cisco设备的配置和管理，提高网络管理技能。
2. 实验环境本次实验使用的设备为Cisco Catalyst 2960交换机和Cisco 2811路由器。
交换机用于构建局域网，路由器用于实现不同局域网之间的互联。
3. 实验步骤3.1 网络拓扑规划根据实验要求，我们设计了以下网络拓扑结构：一个核心交换机连接多个分支交换机，每个分支交换机连接多台主机。
核心交换机通过路由器与其他局域网相连。
3.2 配置交换机首先，我们登录到核心交换机的管理界面。
使用默认用户名和密码登录后，我们进入交换机的命令行界面。
3.2.1 VLAN配置为了实现不同局域网之间的隔离，我们需要配置不同的VLAN。
通过以下命令，我们创建了两个VLAN，分别为VLAN 10和VLAN 20：```vlan 10name VLAN10vlan 20name VLAN20```3.2.2 端口配置接下来，我们需要将交换机的端口划分到不同的VLAN中。
通过以下命令，我们将端口1-10划分到VLAN 10，端口11-20划分到VLAN 20：```interface range fastEthernet 0/1-10switchport mode accessswitchport access vlan 10interface range fastEthernet 0/11-20switchport mode accessswitchport access vlan 20```3.3 配置路由器在路由器上，我们需要配置静态路由，将不同局域网之间的流量进行转发。
3.3.1 接口配置首先，我们配置路由器的接口。
通过以下命令，我们将路由器的Fa0/0接口配置为与核心交换机相连的接口：```interface fastEthernet 0/0ip address 192.168.1.1 255.255.255.0```3.3.2 静态路由配置接着，我们配置静态路由，实现不同局域网之间的互通。
cisco路由器实验报告
cisco路由器实验报告

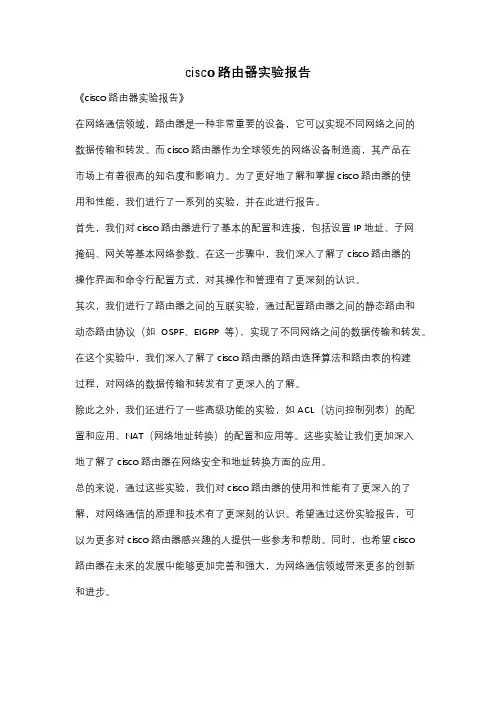

《cisco路由器实验报告》
在网络通信领域，路由器是一种非常重要的设备，它可以实现不同网络之间的
数据传输和转发。
而cisco路由器作为全球领先的网络设备制造商，其产品在
市场上有着很高的知名度和影响力。
为了更好地了解和掌握cisco路由器的使
用和性能，我们进行了一系列的实验，并在此进行报告。
首先，我们对cisco路由器进行了基本的配置和连接，包括设置IP地址、子网
掩码、网关等基本网络参数。
在这一步骤中，我们深入了解了cisco路由器的
操作界面和命令行配置方式，对其操作和管理有了更深刻的认识。
其次，我们进行了路由器之间的互联实验，通过配置路由器之间的静态路由和
动态路由协议（如OSPF、EIGRP等），实现了不同网络之间的数据传输和转发。
在这个实验中，我们深入了解了cisco路由器的路由选择算法和路由表的构建
过程，对网络的数据传输和转发有了更深入的了解。
除此之外，我们还进行了一些高级功能的实验，如ACL（访问控制列表）的配
置和应用、NAT（网络地址转换）的配置和应用等。
这些实验让我们更加深入
地了解了cisco路由器在网络安全和地址转换方面的应用。
总的来说，通过这些实验，我们对cisco路由器的使用和性能有了更深入的了解，对网络通信的原理和技术有了更深刻的认识。
希望通过这份实验报告，可
以为更多对cisco路由器感兴趣的人提供一些参考和帮助。
同时，也希望cisco
路由器在未来的发展中能够更加完善和强大，为网络通信领域带来更多的创新
和进步。
cisco交换机实验报告
cisco交换机实验报告
《Cisco交换机实验报告》
实验目的：通过对Cisco交换机的实验，掌握基本的交换机配置和管理技能，了解交换机的工作原理和功能。
实验内容：
1. 熟悉交换机的基本组成和工作原理
2. 学习交换机的基本配置和管理命令
3. 配置交换机的VLAN和端口安全
4. 理解交换机的链路聚合和STP协议
5. 实验网络故障排除和恢复
实验步骤：
1. 连接交换机并进行基本配置
2. 配置VLAN和端口安全
3. 配置链路聚合和STP协议
4. 模拟网络故障并排除
实验结果：
通过实验，我们成功掌握了Cisco交换机的基本配置和管理技能，了解了交换机的工作原理和功能。
在实验中，我们通过配置VLAN和端口安全，实现了对网络流量的控制和管理；通过配置链路聚合和STP协议，实现了对网络链路的优化和冗余；在模拟网络故障时，我们成功排除了故障并恢复了网络的正常运行。
结论：
通过本次实验，我们深入了解了Cisco交换机的工作原理和功能，掌握了基本的交换机配置和管理技能。
这些技能对于搭建和管理企业网络至关重要，能够提高网络的稳定性和安全性，为企业的信息化建设提供有力支持。
希望通过不断的实验和学习，我们能够进一步提升自己的技能水平，为网络建设和管理贡献自己的力量。
思科实训报告
思科实训路由器操作及配置班级:网络1031姓名:闫晓彤学院:轻工山西轻工职业技术学院2011年6月17日实验 1 简单的路由配置与抓包工具的使用实验目的1 学习使用CISCO仿真软件;2 学习使用路由配置基本命令.实验要求单独配置自己的路由器，完成路由的配置后，各路由器要能够ping通拓扑图中的所有网段。
并且使用抓包工具观察ping的数据流.实验项目性质设备的连通性。
实验设备计算机及CISCO仿真软件。
连接方式IP配置表名称地址网关PC0 172.168.1.12172.168.1.1PC1 172.168.1.22172.168.1.1路由器172.168.1.23172.168.1.1实验步骤1 将路由器、交换机和两台终端设备拖拽出来。
2 连接路由器和交换机，连接交换机和两台终端设备。
3 配置PC0,PC1 的IP地址,4 用抓包软件来看数据流的传输方向是否连通。
5 在PC0上使用PING命令去检测是否和PC1相连通.实验数据及结果数据流:先从PC0发送数据包到交换机，再从交换机将数据包发送到PC1，然后数据包从PC1返回到交换机，交换机将数据包发送到PC0，完成数据流的流通。
实验总结在试验的过程中我学会了用思科仿真软件来使用简单的路由配置和抓包操作。
通过使用PING命令来配置路由器等。
实验二简单的路由配置与抓包工具的使用一：实验目的1 学习使用CISCO仿真软件；2 学习使用路由配置基本命令。
二：实验要求单独配置自己的路由器，PC，完成路由与PC的配置后，各路由器要能够ping通拓扑图中的所有网段。
三：实验项目性质检测设备之间的连通性。
四：实验设备计算机及CISCO仿真软件。
五：连接方式IP配置表名称地址网关PC0 172.16.1.23 172.16.1.1PC1 172.16.1.13 172.16.1.1PC2 172.17.1.23 172.17.1.1PC3 172.17.1.13 172.17.1.1Router0 172.16.1.1 2172.16.1.1Router1 172.17.1.1 172.17.1.1六：实验步骤1 将两台路由器、两台交换机、以及四台PC机拖到思科仿真软件中。
cisco交换机配置实验报告
Cisco交换机配置实验报告实验目的本实验旨在了解和掌握Cisco交换机的基本配置和操作方法，包括VLAN划分、端口配置、静态路由等。
实验环境•Cisco交换机（型号：XYZ）•一台计算机•Console连接线实验步骤步骤一：连接设备1.将计算机通过Console连接线与Cisco交换机的Console端口相连。
2.打开终端软件（如SecureCRT、PuTTY等），配置串口连接参数，如波特率、数据位、停止位等。
3.点击连接按钮，与Cisco交换机建立串口连接。
步骤二：进入特权模式1.在终端中输入用户名和密码，登录到Cisco交换机的用户模式。
2.输入enable命令，进入特权模式，需输入特权密码。
步骤三：配置主机名1.在特权模式下，输入configure terminal命令，进入全局配置模式。
2.输入hostname [名称]命令，设置Cisco交换机的主机名。
3.按下Ctrl+Z保存配置并退出。
步骤四：配置VLAN1.进入全局配置模式，输入vlan [VLAN编号]命令，创建VLAN。
2.输入name [VLAN名称]命令，为VLAN设置名称。
3.重复以上步骤，创建所需的所有VLAN。
4.按下Ctrl+Z保存配置并退出。
步骤五：配置端口1.进入全局配置模式，输入interface [端口编号]命令，进入端口配置模式。
2.输入switchport mode access命令，设置端口为访问模式。
3.输入switchport access vlan [VLAN编号]命令，将端口划分到对应的VLAN。
4.重复以上步骤，配置所有需要的端口。
5.按下Ctrl+Z保存配置并退出。
步骤六：配置静态路由1.进入全局配置模式，输入ip route [目标子网] [子网掩码] [下一跳地址]命令，添加静态路由。
2.重复以上步骤，配置所有需要的静态路由。
3.按下Ctrl+Z保存配置并退出。
步骤七：查看配置1.在特权模式下，输入show running-config命令，查看当前的运行配置。
思科实验报告
思科实验报告思科实验报告一、实验目的本实验旨在通过模拟真实的网络环境，了解思科设备的配置和管理方法，掌握基本的网络协议和概念，加深对网络技术的理解。
二、实验原理思科设备是全球领先的网络设备供应商，其产品在企业和组织中得到广泛应用。
本实验将使用思科模拟器软件，模拟真实的网络环境，包括路由器、交换机、终端设备等。
通过网络协议的配置和管理，实现不同设备之间的通信和数据传输。
本实验中涉及的网络技术主要包括以下几个方面：1.网络拓扑结构：网络拓扑结构是指网络设备的连接方式和布局。
本实验将采用简单的星型拓扑结构，包括一台中心交换机和若干台终端设备。
2.IP地址分配：IP地址是网络设备的唯一标识，用于识别设备并确定其在网络中的位置。
本实验将采用私有IP地址段，为每台设备分配一个唯一的IP 地址。
3.路由协议：路由协议是用于确定数据包在网络中传输路径的协议。
本实验将采用静态路由协议，手动配置路由表项，实现不同网络之间的通信。
4.VLAN技术：VLAN技术是将一个物理网络划分为多个逻辑网络的技术，可以提高网络的安全性和灵活性。
本实验将采用VLAN技术，将终端设备划分到不同的VLAN中。
5.访问控制列表：访问控制列表是用于控制网络访问的技术，可以根据源地址、目标地址、端口等条件限制网络访问。
本实验将采用访问控制列表，实现终端设备的访问控制。
三、实验步骤1.配置网络拓扑结构：使用思科模拟器软件，创建星型拓扑结构，包括一台中心交换机和若干台终端设备。
连接设备和线路，确保网络连通性。
2.分配IP地址：为每台设备分配一个唯一的IP地址，包括中心交换机和终端设备。
使用私有IP地址段，避免与公共网络冲突。
3.配置静态路由协议：在中心交换机上配置静态路由协议，手动添加路由表项，实现不同网络之间的通信。
测试网络通信是否正常。
4.配置VLAN技术：在中心交换机上配置VLAN技术，将终端设备划分到不同的VLAN中。
测试VLAN之间的通信是否正常。
cisco设备测试报告
系统测试记录
北京北大青鸟国际软件技术有限公司
1．测试依据
1、IETF标准、ITU-T标准
2、智能建筑工程质量验收规范-GB 50307-2002
3、项目合同
2．测试时间
系统测试时间确定为：12月30号
3．测试组组成
系统测试组由甲乙双方共同协商确定，成员主要由甲乙双方的项目负责人及工程师组成。
4．测试内容和方法
根据项目的具体内容制定具体的测试内容和方法，如有异议，以招标文件、合同、国家智能工程验收规范为准。
4．1局域网系统测试
1、连通性测试
1)客户端访问内部服务器正常
2)客户端访问外部网络正常
2、功能性测试
1)Vlan功能实现正常
2)网络设备的访问正常4．2设备联网测试测试
1、4506测试
1）连通性测试；正常2、3560-12G测试
1）连通性测试；正常3、3560-48F测试
1）连通性测试；正常4．3应用系统测试
1)WWW服务正常
2)应用系统服务正常5．测试环境
5．1测试设备
5．2测试拓扑结构图
系统的测试需需严格按照实际环境进行测试6．测试步骤和测试记录
1）局域网系统测试
连通性测试：
功能性测试：
4506测试
应用系统测试
应用系统测试：
7．测试结论
根据系统的实际测试结果形成测试报告，在报告中做出测试结论。
8．测试小组成员签字。
路由思科综合实验报告
路由思科综合实验报告实验名称：路由思科综合实验实验目的：1. 学习和了解思科路由器的基本配置和操作。
2. 掌握常用的路由协议和路由表的配置。
3. 能够解决和排除路由故障。
实验步骤：1. 连接设备：使用思科路由器和交换机搭建实验环境。
2. 配置基本网络设置：为路由器和交换机设置IP地址、子网掩码和网关。
3. 配置路由协议：使用静态路由和动态路由协议配置路由器的路由表。
4. 验证网络连接：使用ping命令测试两台主机之间的连通性。
5. 故障排除：根据故障情况使用跟踪命令、调试命令等排除故障。
6. 总结和分析：根据实验结果总结经验，并分析遇到的问题和解决方法。
实验结果：通过本次实验，我成功地搭建了思科路由器和交换机的实验环境，并配置了基本的网络设置。
我使用静态路由和动态路由协议，成功地配置了路由器的路由表。
我使用ping命令测试了两台主机之间的连通性，发现网络连接正常。
在实验过程中，我遇到了一些问题，例如配置路由表时出现了错误的路由路径，导致网络不能正常工作。
我通过查找资料和请教同学，解决了这个问题，并成功地修复了路由路径。
我还遇到了一些网络故障，例如一台主机无法访问另一台主机。
我使用跟踪命令和调试命令，找到了故障的原因，并采取相应的措施解决了问题。
通过本次实验，我对思科路由器和交换机的配置和操作有了更深入的了解。
我学会了如何使用静态路由和动态路由协议来配置路由器的路由表，以及如何使用ping命令来测试网络连通性。
我还学会了如何使用跟踪命令和调试命令来排除路由故障。
总结和分析：在本次实验中，我遇到了一些挑战和问题，但通过不断学习和实践，我成功地解决了这些问题，并完成了实验目标。
通过实验，我不仅掌握了思科路由器的基本配置和操作，还加深了对路由协议和路由表的理解。
我相信这些知识和技能对我今后的网络工作和学习会有很大的帮助。
在以后的学习和工作中，我会继续深入学习和探索网络路由技术，提高自己的能力。
我还会多进行实验和实践，加强对网络故障排除的能力。
思科网络实验报告4ripv2（宝典）
实验名称RIPv2 配置课程名称计算机网络班级计算0814 组号 F 组日期2010/6/5 地点陆大316成绩教师颜庆茁组员列表姓名学号郭苏强2008810108曾强2008810099刘凯2008810097杨天柱2008810106景朝辉2008810095评语：一、实验目的1、为接口分配正确的地址并记录地址。
2、根据拓扑图进行网络布线。
3、清除启动配置并将路由器重新加载为默认状态。
4、配置路由器使用RIP 第2 版。
5、配置并传播静态默认路由。
6、检验RIP 第2 版工作情况。
7、测试并校验网络是否完全通畅。
二、实验场景对一个网络地址使用VLSM 对其进行子网划分以便完成如拓扑结构图所示的网络编址。
需要配置RIP 版本2 和静态路由，以便非直连网络中的主机能够彼此通信。
实际拓扑图：三、实验器材（1）直通以太网电缆 6 条（2）交叉以太网电缆 1 条（3）PC 机 3 台（4）路由器 3 台（5）交换器 3 台设备接口IP 地址子网掩码默认网关任务1：对地址空间划分子网步骤1：研究网络要求。
此网络的编址方案应满足以下要求：ISP LAN 使用209,165,200,224/27 网络。
ISP 和HQ 之间的链路使用209.165.202.128/27 网络。
必须使用VLSM 对192.168.40.0/24 网络划分子网，以供其它链路使用。
HQ LAN1 需要50 个主机IP 地址。
HQ LAN2 需要50 个主机IP 地址。
BRANCH LAN1 需要30 个主机IP 地址。
BRANCH LAN2 需要12 个主机IP 地址。
HQ 和BRANCH 之间的链路两端各需要1 个IP 地址。
步骤2：创建网络设计时请思考以下问题：需要为192.168.40.0/24 网络创建多少个子网？__5个____总共需要从192.168.40.0/24 网络获得多少个IP 地址？___144_______HQ LAN1 子网将使用什么子网掩码？___255.255.255.192_______该子网最多有几个主机地址可供使用？__62___HQ LAN2 子网将使用什么子网掩码？___255.255.255.192_______该子网最多有几个主机地址可供使用？__62___BRANCH LAN1 子网将使用什么子网掩码？___255.255.255.224____该子网最多有几个主机地址可供使用？___30__BRANCH LAN2 子网将使用什么子网掩码？___255.255.255.240____该子网最多有几个主机地址可供使用？___14__HQ 和BRANCH 路由器之间的链路将使用什么子网掩码？__255.255.255.252___该子网最多有几个主机地址可供使用？__2___步骤3：为拓扑图分配子网地址。
cisco课程设计实验报告
cisco课程设计实验报告一、教学目标本课程的教学目标是使学生掌握Cisco网络设备的基本配置和网络故障排除方法，培养学生具备网络工程师的基本技能。
具体目标如下：1.知识目标：学生能理解并描述Cisco设备的基本工作原理和网络架构；掌握IP地址、子网掩码、路由协议等基本网络概念；了解网络设备的安全配置和故障排除方法。
2.技能目标：学生能熟练操作Cisco路由器和交换机，进行基本配置和调试；能够运用网络仿真软件进行网络设计和故障排查；具备简单的网络编程能力。
3.情感态度价值观目标：培养学生对网络技术的兴趣和热情，提高学生解决实际问题的能力，培养学生的团队合作意识和创新精神。
二、教学内容教学内容主要包括Cisco设备的基本原理、配置和管理，网络故障排除和网络安全。
具体安排如下：1.第一章：Cisco设备概述，介绍Cisco路由器和交换机的基本原理和结构。
2.第二章：Cisco设备配置，讲解如何配置IP地址、子网掩码、路由协议等基本网络参数。
3.第三章：网络故障排除，介绍网络故障的常见原因和排除方法。
4.第四章：网络安全，讲解防火墙、VPN等网络安全技术和配置方法。
三、教学方法本课程采用讲授法、讨论法、案例分析法和实验法等多种教学方法。
1.讲授法：用于讲解基本概念和原理，帮助学生建立网络技术的基本框架。
2.讨论法：通过小组讨论，培养学生的思考能力和团队合作意识。
3.案例分析法：分析实际案例，让学生了解网络技术的应用和解决实际问题的方法。
4.实验法：操作Cisco设备，培养学生的动手能力和实际问题解决能力。
四、教学资源教学资源包括教材、参考书、多媒体资料和实验设备。
1.教材：选用《Cisco网络设备配置与故障排除》作为主教材，辅助以相关网络技术手册和在线文档。
2.参考书：推荐《Cisco网络技术内幕》等进阶阅读材料。
3.多媒体资料：制作课件、教学视频和网络仿真实验教程，以便学生复习和自学。
4.实验设备：配备Cisco路由器和交换机，供学生进行实验操作。
思科实验报告.pdf
思科实验报告.pdf一、实验目的本次思科实验的主要目的是深入了解和掌握思科网络设备的配置与管理，提升网络技术的实际操作能力，以及解决在网络搭建和维护过程中可能遇到的问题。
二、实验环境本次实验使用了以下设备和软件：1、思科路由器：型号为_____，数量为_____。
2、思科交换机：型号为_____，数量为_____。
3、终端设备：包括计算机和笔记本电脑，安装了相关的网络模拟软件。
三、实验内容（一）基本网络拓扑搭建首先，根据实验要求，设计并搭建了一个简单的网络拓扑结构。
该拓扑包括了多个网段，通过路由器和交换机进行连接，以实现不同网段之间的通信。
（二）IP 地址规划与分配为了确保网络的正常运行，对各个设备和网段进行了合理的 IP 地址规划和分配。
制定了详细的IP 分配表，包括子网掩码、网关等信息。
（三）路由器配置1、配置路由器的接口 IP 地址，使其能够与相连的网段进行通信。
2、启用路由协议，如 RIP 或 OSPF，实现网络的动态路由。
3、设置访问控制列表（ACL），以控制网络中的访问权限和流量。
（四）交换机配置1、配置交换机的 VLAN，将不同的端口划分到不同的 VLAN 中，实现网络的逻辑隔离。
2、启用生成树协议（STP），防止网络中的环路产生。
（五）网络测试与故障排除在完成配置后，进行了全面的网络测试，包括 Ping 测试、Traceroute 测试等，以验证网络的连通性。
同时，模拟了一些常见的网络故障，如链路故障、设备故障等，通过排查和解决这些故障，提高了对网络问题的分析和解决能力。
四、实验步骤（一）网络拓扑搭建1、连接设备：使用网线将路由器、交换机和终端设备按照设计好的拓扑结构进行连接。
2、启动设备：打开所有设备的电源，确保其正常启动。
（二）IP 地址配置1、登录路由器：通过控制台端口或远程登录方式，进入路由器的命令行界面。
2、配置接口 IP 地址：使用相应的命令，为路由器的各个接口配置IP 地址、子网掩码和网关。
Cisco实习报告
Cisco 交换机 / 路由器配置实习指导书修订版（ 2005.07 ）编写：赵存明陈华程伍端林宛扬一、实验教学的性质与目的本实验课程的性质是： Cisco 路由器交换机是计算机网络技术专业的主干专业课程，课间实习是教学中的实践教学环节。
Cisco 路由器交换机为技术应用性和实践性极强的学科，要求学生在学习本课程时应结合课程要求进行相应的课间实验来领会和掌握课程的基本知识与基本技能，本课程的课间实验学时为 22 学时，约占总学时的 30% 。
本实验课程的目的：在进行理论教学的同时，通过相应内容的实践教学使学生全面系统地领会本课程的基本理论、基本知识，掌握路由器交换机的基本配置技术，即：熟练进行网络环境的组建、路由器的基本配置、交换机的基本配置。
通过理论与实践的紧密结合能使学生更好地学好本课程，为未来走向网络管理工作岗位奠定坚实专业技能基础。
二、实验教学学时的分配：本课程实训共 22 时，其中 2 课时选做，具体安排可参照下表：Cisco 路由器交换机配置实训安排表三、实验的内容与目的实验 1 路由器基本配置现有—台 CISCO 2501 路由器，含有 so ， s1 ， AuI ， Console 和 AuX 等接口，要求完成下列操作与配置：(1) 用一台装有 Windows 98 以上的 PC 实现以控制台的方式连接到路由器(2) 登录路由器，并实现用户 EXEC 模式、特权 EXEC 模式和全局配置模式之间的转换指导：路由器默认模式是用户 EXEC 模式；在用户 EXEC 模式下，输入 enable 命令进入特权 EXEC 模式；在特权 EXEC 模式下，用 config t 命令进入全局配置模式； Ctrl+Z 或exit 返回。
(3) 使用 IOS 的 CLI 提供的上下文帮助：指导：在路由器提示符下只输入一个“？”，可以显示当前模式下所有可用的命令及对应命令的注释。
．显示用户模式下的所有命令。
思科网络实验四.doc
LAB 4 Cabling LANs and WANsPART 1 RepeatersObjective:∙Create a simulated network topology∙Apply IP addresses to workstations∙Be familiar with the function of a repeater∙Understand the Four Repeater Rule∙Test the simulated topologyStep 1Create the topology shown in the diagram in Packet Tracer. After connecting all the devices, assign each PC with a valid IP address and subnet mask. (You can use any IP addresses as long as they belong to the same network.)Step 2a) Click on the Simulation tab to start creating a scenario.b) Add a packet and click on source PC 0 and then click on destination PC 1. Add anotherpacket from PC 1 to PC 2.c) Click play to watch the simulation.d) Take note of the time it takes for each packet to reach its destination. (Having morerepeaters between workstations adds latency to the packets.)Step 3a) Click once on the arrow on the left of the play button to go back one second (Thenumber in the Time box should be “6”)b) Add a packet from PC 2 to PC 1.c) Click on the Topology tab. Remove a connection then add another repeater anywherebetween Switch 0 and PC 2. Re-connect the devices.d) Click on the Simulation and hit the play button to watch the simulation. (Latency resultsin collision.)PART 2 Repeaters and HubsInformation:1. This topology consists of 8 hosts along with 2 hubs and 1 repeater in the network.Tips:a) The Packet Tracer “i” located on the upper right of each page and device will giveinformation pertaining to that certain device or topology.b) In simulation, the “i” next to the scenario drop down list will give information about thespecific scenario.c) In simulation, clicking on the packets will show OSI layer information.Procedures:a) In the topology mode, add three (3) additional repeaters between the two (2) hubs.b) In simulation mode, create a new scenario.c) Send a packet from PC4 to PC0 and a packet from PC5 to PC1 at different times so that thepackets will not collide.d) Before running the simulation, click on the individual packets on PC4 and PC5 to review thepacket and OSI information. Next, run the simulation.e) After the first simulation, repeat step 3 except the packets does collide this time. Thenrepeat step 4.f) After the packets arrive to Hub1, click on the packet that leaves Hub1 and propagates toRepeater0.Questions:a) What is the purpose of a hub and repeater in this network?b) What type of medium is being used to connect the hosts to the hubs and the repeater to thehubs?c) How many collision domain(s) does this network contain?PART 3 WirelessInformation:1. This topology consists of a workstation, a laptop, a server, a printer, and an access point.The entire network is wireless.Tips:a) The Packet Tracer “i” located on the upper right of each page and device will giveinformation pertaining to that certain device or topology.b) In simulation, the “i” next to the scenario drop down list will give information about thespecific scenario.c) In simulation, clicking on the packets will show OSI layer information.Procedures:a) Review Scenario 2 in simulation mode.b) Take into consideration that the connected devices doesn’t have any idea that the collisionsare occurring.c) What if the devices continue sending packets to each other indefinitely? A simulation canbe seen by creating packets between the devices so that multiple collisions happen one after another. Think of the latency this type of situation creates.Questions:a) What types of signals are wireless connections capable of?b) In what ways are access points related or different compared to other networking devicessuch as hubs and switches?c) What security issue(s) arises when using wireless connectivity?d) In what situations does wireless connectivity have an advantage over wired and viceversa?PART 4 Bridges and SwitchesInformation:1. This topology consists of 14 hosts along with 4 switches and 2 bridges in the network.Tips:a) The Packet Tracer “i” located on the upper right of each page and device will giveinformation pertaining to that certain device or topology.b) In simulation, the “i” next to the scenario drop do wn list will give information about thespecific scenario.c) In simulation, clicking on the packets will show OSI layer information.d) In simulation, clicking on the bridges and switches will load up the MAC address tables.Procedures:a) In the topology mode, S witch0’s Fast Ethernet port 6 is disabled. As a result, the linkbetween Switch0 and Bridge0 is down.b) Still in topology mode, click on Switch0 and then click on Fast Ethernet port 6. Enable theport by turning it on.c) Now go into simulation mode. As you may notice the link that was just enabled, has justdisabled itself. This effect is due to the loop that is created in the topology and the Spanning Tree Protocol prevents this loop from occurring.d) Send a packet from host Xc to host XX. Analyze the path the packet takes. Since the linkfrom Switch0 and Bridge0 is down to prevent a loop, Switch3 must send the packet to Bridge1 who sends it to Switch2, who then sends it to Switch0 and finally ending up at host XX.e) Now, in topology mode, remove two of the bridges and create a connection between theisolated network segments so that packets can be sent amongst them.Questions:a) What is the purpose of a bridge and switch in this topology?b) Which OSI layer(s) does a bridge and switch work on?c) What are the benefits of using bridges and switches compared to repeaters and hubs?d) How many collision domain(s) does this network contain?PART 5 Building a peer to peer networkObjective:∙Create a simple peer-to-peer network between two PCs∙Apply IP addresses to workstations∙Test connectivity in the simulated topologyStep 1a) Create the topology shown in the diagram in Packet Tracer.b) After connecting the devices, assign each PC with an IP address according to theStep 2e) Click on the Simulation tab to start creating a scenario.f) Add a packet from PC 0 to PC 1.g) Click play to test the connectivity between the PCs.Step 3a) Click on the topology tab.b) Click on PC 0 and set it to half duplex (default is on auto negotiate).c) Do the same for PC 1.d) Click on the Simulation tab.e) Add a packet from PC 1 to PC 0.f) Click play to watch the simulation.g) Note that collision occurs on a half duplex connection (data is transmitted in onedirection at a time) when two workstations send a signal at the same time.Step 3a) Click on the topology tab.b) Click on PC 0 and set it to full duplex.c) Do the same for PC 1.d) Click on the Simulation tab.e) Click play to watch the simulation.f) Note that collision does not occur on a full duplex connection (data is transmitted in twodirections simultaneously).PART 6 Building a hub-based networkObjective:∙Create a simple network with two PCs using a hub∙Apply IP addresses to workstations∙Test connectivity in the simulated topologyStep 1a) Create the topology shown in the diagram in Packet Tracer.b) After connecting the devices, assign each PC with an IP address according to theinformation in the table below:Step 2a) Click on the Simulation tab to start creating a scenario.b) Add a packet from PC 0 to PC 1.c) Click play to watch the simulation.Step 3a) Click on the topology tab.b) Add another PC and connect it to the hub. Assign it with an IP address of 192.168.1.3and a subnet mask of 255.255.255.0.c) Click on the simulation tab and click play to watch the simulation again. (Hubs don’t filtertraffic. They forward packets to each workstation that is connected to them.)d) Add a packet from PC 0 to PC 1 and PC 2 to PC 0.e) Click play to watch the simulation. (Since hubs don’t filter traffic, they permit collisions tooccur.)PART 7 Building a switch-based networkObjective:∙Create a simple network with two PCs using a switch ∙Apply IP addresses to workstations∙Test connectivity in the simulated topologyStep 1a) Create the topology shown in the diagram in Packet Tracer.b) After connecting the devices, assign each PC with an IP address according to theinformation in the table below:Step 2a) Click on the Simulation tab to start creating a scenario.b) Add a packet from PC 0 to PC 1.c) Click play to watch the simulation.d) Click on the switch to view its MAC table. (PC 0 and PC 1’s MAC addresses are in thetable.)Step 3a) Click on the topology tab.b) Add another PC and connect it to the switch. Assign it with an IP address of 192.168.1.3and a subnet mask of255.255.255.0.c) Click on the simulation tab and click play to watch the simulation again. (Switcheschoose the port to which the destination device is connected. They forward a packetonly to its destination.)d) Click on the switch to view its MAC table ag ain. PC 2’s MAC address is now in the table.A switch learns the addresses of the devices connected to it and automatically puts it inthe table.Step 4a) Add a packet from PC 0 to PC 1, PC 1 to PC 2 and PC 2 to PC 0.b) Click play to watch the simulation.c) No te that a collision doesn’t occur even though all the PCs sent packets at the sametime. This is because switches eliminate collisions by creating microsegments.PART 8 Connecting router LAN interfacesObjective:∙Identify different interfaces on a router∙Identify proper cables to connect the LAN devices.Step 1a) Create the topology shown in the diagram in Packet Tracer.b) Notice that the connections between the Router to PC and Router to Switch lookdifferent. Router to switch connections use a straight through cable while router to pcconnections use a crossover cable.c) Add a hub and connect it to the router. Router to hub connections also use a straightthrough cable.d) Add another PC and connect it to the hub. PC to hub connections also use a straightthrough cable.e) Add another router and connect it to Router 0. Router to router connections use a serialcable.f) Click on the router to look at the port interfaces. 0 and 1 are Ethernet ports, 2 and 3 areserial ports and 4 and 5 are fiber optic ports.。
思科交换机实验报告
思科交换机实验报告思科交换机实验报告引言：本实验报告旨在探讨思科交换机的原理、功能以及在网络通信中的应用。
通过实验，我们将深入了解交换机的工作原理、配置和管理，并通过实际操作来验证其性能和可靠性。
一、交换机的基本原理交换机是一种网络设备，用于在局域网中转发数据包。
它能够根据数据包中的目的MAC地址，将数据包从一个端口转发到另一个端口，实现不同设备之间的通信。
交换机通过学习和建立MAC地址表来实现数据包的转发。
二、交换机的功能1. 数据包转发：交换机能够根据目的MAC地址来转发数据包，将数据包从一个端口转发到另一个端口，实现设备之间的通信。
2. VLAN划分：交换机支持虚拟局域网（VLAN）的划分，将不同的设备划分到不同的VLAN中，增加网络的安全性和管理灵活性。
3. 速率控制：交换机能够根据端口的带宽和流量情况进行速率控制，以保证网络的稳定性和可靠性。
4. 安全性控制：交换机支持网络访问控制列表（ACL）和端口安全功能，可以对网络流量进行过滤和限制，提高网络的安全性。
5. 链路聚合：交换机支持链路聚合技术，将多个物理链路绑定成一个逻辑链路，提高网络的带宽和可靠性。
三、交换机的配置和管理1. 管理接口：交换机通常有一个管理接口，用于进行交换机的配置和管理。
通过管理接口，我们可以进行交换机的初始化配置、VLAN的划分、端口的配置等操作。
2. 命令行界面：交换机提供命令行界面（CLI）来进行配置和管理。
通过CLI，我们可以使用各种命令来配置交换机的各项功能。
3. 图形界面：交换机还提供图形界面（GUI）来进行配置和管理。
通过GUI，我们可以通过鼠标点击和拖拽等方式来配置交换机的各项功能。
4. 远程管理：交换机支持远程管理，可以通过网络连接到交换机进行配置和管理。
远程管理可以极大地方便管理员对网络的管理和监控。
四、实验操作和结果在实验中，我们使用了思科交换机进行了以下操作和测试：1. 初始化配置：通过管理接口，我们对交换机进行了初始化配置，设置了管理IP地址、主机名、密码等。
思科交换配置实验报告
思科交换配置实验报告实验内容本次实验的目标是使用思科交换机进行基本的配置。
我们将进行以下操作步骤：1. 连接思科交换机2. 进入全局配置模式3. 配置交换机主机名和域名4. 配置交换机端口5. 配置交换机VLAN6. 配置交换机端口安全实验步骤1. 连接思科交换机首先，我们使用合适的网线将电脑与思科交换机连接。
确保连接稳定，并确认电脑可以与交换机成功通信。
2. 进入全局配置模式使用终端软件（如PuTTY）登录交换机，并进入管理模式。
输入命令`enable`，进入特权模式，然后输入`configure terminal`，进入全局配置模式。
3. 配置交换机主机名和域名在全局配置模式下，我们可以设置交换机的主机名和域名。
输入命令`hostname <hostname>`，将`<hostname>`替换为你想要设置的主机名。
接着，使用命令`ip domain-name <domain-name>`，将`<domain-name>`替换为你的域名。
4. 配置交换机端口在全局配置模式下，我们可以配置交换机的端口。
首先，使用命令`interface <interface>`，将`<interface>`替换为你要配置的端口编号。
然后，配置端口模式。
可以选择不同的模式（如访问模式、Trunk模式）来适应不同的网络需求。
5. 配置交换机VLANVLAN（Virtual Local Area Network）是一种虚拟局域网技术，可以在一个物理网络中划分多个逻辑网络。
在全局配置模式下，我们可以创建和配置VLAN。
使用命令`vlan <vlan-id>`，将`<vlan-id>`替换为你要配置的VLAN编号。
然后，通过命令`name <vlan-name>`，将`<vlan-name>`替换为你的VLAN名称。
思科实验报告
思科实验报告思科实验报告引言：在当今信息化时代，网络技术的发展已经成为推动社会进步的重要力量。
作为全球领先的网络技术公司，思科（Cisco）一直致力于推动网络技术的创新与应用。
本实验报告旨在通过对思科实验的探索与研究，深入了解思科在网络领域的技术和产品。
一、思科的背景与发展思科成立于1984年，总部位于美国加利福尼亚州圣何塞。
作为全球最大的网络技术公司之一，思科在网络设备、软件和服务领域占据重要地位。
公司的发展历程中，不仅推动了互联网的普及和发展，还为各行各业提供了全面的网络解决方案。
二、思科的技术创新1. 路由器技术思科的路由器技术是其最为知名和核心的创新之一。
路由器作为网络的核心设备，负责将数据包从源地址传输到目标地址。
思科的路由器产品具有高性能、高可靠性和安全性强的特点，能够满足不同规模和需求的网络环境。
2. 交换机技术交换机是构建局域网的重要设备，用于实现局域网内部的数据传输。
思科的交换机产品采用了先进的交换技术，能够提供高速、可靠的数据传输，同时支持灵活的网络管理和安全控制。
3. 无线技术随着移动互联网的普及，无线技术的发展变得越来越重要。
思科在无线技术领域也有着丰富的经验和创新成果。
其无线解决方案可以满足不同场景下的无线通信需求，提供稳定、高速的无线网络连接。
4. 安全技术网络安全是当前互联网发展中的一个重要问题。
思科在网络安全领域拥有丰富的经验和技术实力。
其安全产品和解决方案能够提供全面的网络安全保护，包括防火墙、入侵检测系统、虚拟专用网络等。
三、思科的产品应用思科的产品广泛应用于各个行业和领域，为用户提供了全面的网络解决方案。
以下是一些典型的应用案例：1. 企业网络思科的路由器、交换机和安全产品被广泛应用于企业网络中，为企业提供高效、稳定和安全的网络连接，支持企业的业务发展和运营管理。
2. 云计算和数据中心思科的网络设备和解决方案在云计算和数据中心领域具有重要应用。
通过思科的技术支持，云计算和数据中心能够提供高性能、高可靠性和高安全性的服务。
访问Cisco设备实验报告
学生实验报告（三）学院：用友软件学院课程名称：组网技术专业班级： 07软件2班姓名： xxxxxxx学号： xxxxxxxx实验报告（一）学生姓名xxx 学号0075829同组人：无实验项目访问Cisco设备■必修□选修□演示性实验□验证性实验■操作性实验□综合性实验实验地点S313 实验仪器台号S313-06指导教师李普聪实验日期及节次2009年 4月20 日第34节一、实验综述1、实验目的及要求实验目的：掌握Cisco设备的四种访问方法：实验要求：1) 通过Console电缆实现Cisco设备与PC机的连接，正确配置PC机仿真终端程序的串口参数，开机自检查看Cisco设备工作信息。
2) 配置路由器以太网接口，对路由器进行配置以支持Telnet访问；3) 配置终端服务器，通过终端服务器实现Cisco设备访问；4) 配置路由器，使其支持通过浏览器的访问。
2、实验仪器、设备或软件PC机、console端口控制台电缆、cisco2811路由器、cisco2610终端服务器二、实验过程（实验步骤、记录、数据、分析）1、通过超级终端访问用console电缆连接路由器和pc机，接好后，在电脑上按照“开始---所有程序---附件---通信---超级终端，打开超级终端，进行如下配置，首先填写名称。
．连接时使用com1，按确定键。
．配置com1的属性，端口设置，如下图所示配置。
．点击确定后，进入下图界面。
．在出现如下信息是输入no，进入路由器配置。
．输入en进入特权模式，配置接口f0/0的ip和子网掩码。
．配置虚拟终端线路vty 0 4的密码以及进入特权模式的密码。
2、配置路由器以太网接口，对路由器进行配置以支持Telnet访问。
●配置路由以太网接口：●配置PC机上IP地址：●用ping命令测试路由器与pc机的网络连通性：●配置路由器VTY：通过telnet访问设备查看配置3、配置终端服务器，通过终端服务器实现Cisco设备访问。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
学生实验报告（四）学院：软件与通信工程课程名称：组网技术与配置专业班级： 08软件工程4班姓名：陈贝贝学号： 0088225实验报告（四）一、实验综述1、实验目的及要求实验目的：掌握Cisco设备的四种访问方法：实验要求：1)通过Console电缆实现Cisco设备与PC机的连接，正确配置PC机仿真终端程序的串口参数，开机自检查看Cisco设备工作信息。
2)配置路由器以太网接口，对路由器进行配置以支持Telnet访问；3)配置终端服务器，通过终端服务器实现Cisco设备访问；4)配置路由器，使其支持通过浏览器的访问。
2、实验仪器、设备或软件PC机、console端口控制台电缆、cisco2811路由器、cisco2610终端服务器二、实验过程（实验步骤、记录、数据、分析）2.1.通过Console电缆实现Cisco设备与PC机的连接，正确配置PC机仿真终端程序的串口参数，开机自检查看Cisco设备工作信息的实验步骤：Step1：将Console电缆一端插入网络设备的Console端口，另一端通过转换器接入终端或PC机的串机接口，从而实现对设备的访问和控制。
Console（控制台）端口是Cisco设备的基本端口，它是对一台新的路由器或交换机进行配置时必须使用的接口。
为连接终端或PC机，需要接口转换器，主要有RJ-45转DB-9和RJ-45转DB-25。
通过Console端口对设备进行访问是最直接的最有效的控制设备的方法。
Step2：通过超级终端将主机计算机连接到路由器：从Windows的任务栏中单击【开始】->【程序】->【附件】->【通讯】->【超级终端】启动超级终端程序。
连接配置：名称：Cisco（随意自定义）图标：自行选择，然后点击【确定】按钮。
连接时使用：COM2（或适当的COM端口）COM2属性每秒位数：9600数据位：8奇偶校验：无Step3：测试超级终端与路由器之间的连接，打开路由器的电源开关，启动路由器。
Step4:当超级终端会话窗口出现后，按enter键直到路由器发出响应。
如果路由器中终端处于配置模式，请通过键入NO退出。
Would you like to enter the initial configuration dialog?[yes/no]:noPress RETURN to get started!Router>这样就完成了Console端口访问Cisco路由器的功能。
2.2.配置路由器以太网接口，对路由器进行配置以支持Telnet访问的步骤：Step1：将PC机与路由器的Console电缆连接。
Step2：在PC机上配置IP地址。
此时将网络的IP地址设为192.168.1.1，子网掩码为255.255.255.0。
Step3：配置路由器以太网接口。
1.在配置的时候第二步和第三步的主要命令为：Router>Router>enable (进入特权模式)Router#configure teminal(进入配置模式)Router(config)#interface fastethernet 0/0 (进入快速以太网接口进行配置，因为当时机器只能支持快速以太网口的0/0的型号)Router(config-if)#ip address 192.168.1.2 255.255.255.0(配置网络的IP地址和子网掩码) Router(config-if)#no shutdown(激活接口)……2.配置PC机上IP地址：在命令提示符中键入：C:>Ipconfig /ip 192.168.1.1 255.255.255.03.用ping命令测试路由器与pc机的网络连通性：Router#ping 192.168.1.1Step4：配置路由器VTY主要命令为：Router#config teminal (进入配置模式)Router(config)#line vty 0 4(配置虚拟终端)配置之后退回到普通模式。
具体如图示：Step5：通过Telnet访问路由器，并对配置进行调整。
此时配置和访问的命令为：Router#terminal monitor (在telnet客户端显示Debug信息)Router#show line vty 0（显示线路信息）Router(config)#line vty 0(在配置模式下设置配置vty线路)Router(config-line)#exec-timeout 20 0(在线路配置模式下设置线路空闲时间为20分钟0秒)Router(config-line)#logging synchronous （系统日志的同步设置）这样就完成了telnet访问Cisco路由器的工作。
3.配置终端服务器，通过终端服务器实现Cisco设备访问；Step1：将路由器1和路由器2分别连在线路1和线路2上。
其目的是通过逆向Telnet实现从终端服务器到它们Console端口的访问。
配置使用hostname命令设置路由器的主机名Term_Server，命令为“hostname Term_Server”。
Step2：配置回送接口。
在全局配置模式下配置一个回送端口，用于逆向telnet。
命令格式为：“interface Loopback0”“ip address <回送ip地址><子网掩码>”，具体实现命令：interface Loopback0ip address 10.1.1.1 255.255.255.0Step3：配置主机表：给连接线路上的主机一个方便使用的定义。
命令格式为“ip host <定义主机名><主机号><回送地址ip地址>”。
具体实现：telnet 10.1.1.1 2033Step4:设置线程line 33 53exec-timeout 5 0no exec //禁用EXEC进程，只允许线路的出境连接transport preferred alltransport input all //指明所有协议可被用于连接到指定的路由器线路transport output allStep5:配置DHCP服务器ip dhcp excluded-address 10.1.1.1 10.1.1.10ip dhcp excluded-address 10.1.1.40ip dhcp excluded-address 10.1.1.254ip dhcp pool DHCPnetwork 10.1.1.0 255.255.255.0next-server 10.1.1.2default-router 10.1.1.1dns-server 202.101.224.68 202.101.224.69lease 0 12Step6:配置登陆菜单命令为“banner login ^C”注：login后面为一个“^”符号，一定不能少Step7:登陆终端服务器，以及控制路由设备命令格式为“telnet <终端服务器的IP地址>”通过输入其他路由器的主机名和路由器密码可以对路由器进行配置操作。
注：在终端服务器上为方便连接而设的主机表中的主机名与所连入的目标路由器的实际主机名没有关系，两者均可随意设置，无需一致。
Step8：查看会话、断开会话、查看线路和清楚线路Show session//查看和清楚会话Show line 33//查看线路33的状态在终端服务器上直接键入会话的连接号1或2，就可实现对已建立连接的再次访问。
Disconnect 2 //中断会话2的连接Clear line 2 //清除一条线路上的所有活动，使之空闲Step9:设置普通用户密码命令为“router(config)#username lpc privilege 7 password lpc”此处设置用户lpc的密码为lpc，其特权级别为7，Cisco所有设备特权级别从0至15，15为最高级别，特权密码就工作在15这个级别上，其它用户可设置为0-15之间的数值。
此处用户帐号及密码将保存在访问服务器上。
4.配置路由器，使其支持通过浏览器的访问。
Step1：将Console电缆实现Cisco路由器与PC机的连接。
Step2：在PC机上配置IP地址。
把网络的IP地址设为192.168.1.1，子网掩码为255.255.255.0。
主要命令为：Router#Router#conf tRouter<config>#int fa 0/0Router<config-if>#ip add 192.168.1.17 255.255.255.0Router<config-if>#no shutRouter<config-if>#exitStep3：在配置模式下执行本命令：ip http serverStep4：从PC机以Web的方式访问路由器。
这样就完成了通过浏览器访问路由器的功能。
三、结论1、实验结果•四种访问Cisco1设备的方法都得到实现，达到预期的效果。
•访问Cisco路由器和交换机的主要方法有通过Console端口、Telnet、浏览器和网管软件等几种方式。
•前一种是直接对设备进行访问，其余3种都是利用TCP/IP协议的相应服务实现对设备的访问。
•前两种访问方式，在用户端输出的界面是相同的，均为CLI（命令行接口）界面。
•通过终端服务器访问路由器和交换机是Console端口与Telnet两种方式的组合，并不是基本访问方式的一种，在这主要是为了对多个设备的同时配置而用在实验环境中。
2、分析讨论1.实验一，检查电缆有无插好。
网路设备能够把字符显示在超级终端程序上，但用键盘键入的文字没有任何反应，出现这种现象是因为Console电缆没有插好所致；在启动超级终端程序时，弹出信息“无法打开COM1，请检查一下端口设置”，并实际上也确实不能连接COM1。
出现这种情况是因为COM1端口已经被其他程序占用了缘故。
实验二，实验三和实验四，没有出现什么很大的问题，基本可以按照要求完成实验要求。
2.通过Console端口直接访问Cisco设备。
Console端口是Cisco设备的基本端口，它是对一台新的路由器或交换机进行配置时必须使用的接口。
为连接终端或PC机，需要接口转换器。
通过Console端口对设备进行访问是最直接的最有效的控制设备的方法。
3.Cisco的路由和交换设备都支持Telnet访问。
在网络连通并完成必要配置的情况下，通过Telnet可以实现的访问和配置。
4.通过浏览器访问Cisco设备。
部分Cisco设备，其IOS软件具有提供简单Web服务的能力，通过启动此服务，用户可以通过一般的IE浏览器来访问这些设备，对它们进行监测和配置。
