CPF2000-S5B重型带式压滤机技术说明
带式压滤机说明书
带式压滤机说明书一、工作原理带式压滤机包括有压力布浆器和两个脱水区：1、污泥混合器废水污泥经泵送入污泥混合器内，首先进入可调节压缩比的由上下网和多个脱水胶辊及其专利密封装置构成的楔形压力布浆器，含有大量水份的污泥首先在该区域内依靠重力和液位差形成的压力脱去80％以上的水份，而使污泥浓度由0.5％提高到8％以上，为下一步的预压脱水和加压脱水创造条件。
2、压力脱水区污泥混合器进入压力脱水区后，上下滤布开始逐渐加压，使污泥进行挤压脱水。
3、加压脱水区污泥随滤布移动送入加压脱水区，在7个呈上升状态的胶辊间，依辊轮间隙由大而渐小，压力则由小而渐增大的配置，随上下滤布在不同的胶辊之间因变换滤布上下位置而对污泥产生的挤压力将污泥中的毛细管结合水压榨出来，以产生较干的污泥饼。
二、优点1、转速无级可调，连续运行；2、能耗极低，所有压辊采用独特的三PE处理耐腐蚀、不脱胶、使用寿命超长；五年内胶辊出现质量问题免费更换3、脱水效率高，泥饼浓度高，可达25％—35％；4、十气缸或八气缸自动涨紧、调偏、加压、易于管理，维护方便。
三、性能科学的设计和合理的布局，确保带式压滤机具有高效脱水性能。
主要的脱水压辊采用条型设计，不仅使处理能力增大，而且使污泥在滤带的两面可以迅速脱水，缩短了脱水时间。
后面渐小的压辊排列以及滤带接触角度的改变确保压力和剪切力的最佳结合，从而大大提高污泥浓度和脱水效率。
四、特点滤带的张力通过充气的气缸来实现，使整条滤带保持恒定的张力。
同时不会因进料量的变化而引起张力的变化，方便操作及管理。
该机具有自动检测滤带在压辊上位置和自动纠偏的气压控制系统。
五、操作程序1、准备工作(1) 请阅读本操作维护手册，并了解所述操作程序及方法，以熟练操作脱水机及其组成之元件。
(2) 检查带式压滤机及其原件是否处于良好状态，并确认无杂物残存在滤布及辊轮上。
(3) 检查变速减速机机油液位。
(4) 检查滤布位置是否正确。
(5) 检查刮板是否与滤布适当的接触。
压滤机操作使用说明书(2010.09.05)
红阳煤矸石热电厂脱硫废水处理系统压滤机操作使用说明书脱硫各全体值班员;目前，废水处理系统北京博奇正在调试过程中，压滤机厂家已基本调试完毕，待进料考察中，特下发厂家提供的《压滤机操作使用说明书》附后，请各值班员应认真阅读、学习，如果有哪些地方不知道，请主动请教厂家调试人员（王工程师），王工负责对运行人员进行现场培训。
本《压滤机操作使用说明书》进行交接班轮换学习。
特此通知。
辽宁正安电力工程有限公司辽阳运行项目部2010-9-5操作：1、按下翻板打开按钮，翻板电机启动，翻板打开到翻板打开限位后停止。
2、翻板打开后，按下松开按钮，泵站电机启动，松开电磁阀得电，进行松开动压红阳7、翻板关闭到位后，按下手动压紧按钮，泵站电机启动，压紧阀启动，进行压紧动作，到达压力上限后自动停止。
8、压紧后，按下进料按钮，进料泵启动，进料相关阀门开启，开始进料，当水嘴出水量很小时，按下进料按钮，进料停止。
9、进料停止后，按下压榨按钮，进行压榨动作，当到达压榨时间后，压榨停止。
10、按下吹风按钮，进行吹风动作，到达吹风动作后，吹风停止11、吹风完成后，可翻板打开，松开卸料。
（二）自动：条件：1、手动/自动按钮旋转到自动2、生产/管路冲洗按钮旋转到生产3、过滤/水洗按钮旋转到过滤状态4、按下F1进行污泥泵A与B之间切换，选择所要使用的泵操作：按下程序启动按钮，压滤机将从翻板打开步开始,按一下步骤走：翻板打开-煤矸石热电厂脱硫废水处理系统滤机操作使用说明书第一部分：压滤机的操作：操作分为：生产部分、泥斗部分、管路冲洗部分，水洗部分。
操作条件：1、手动/自动按钮旋转到位置2、生产/管路冲洗按钮旋转到位置3、过滤/水洗按钮旋转到位置4、按下F1进行污泥泵A与B之间切换，选择所要使用的泵5、在面板上设定好压榨时间（暂定30s），吹风时间（暂定30s），管路冲洗时间（暂定10s），水洗上移喷水延时（3.4s），喷头下端停止时间（1s）。
一、过滤：生产部分从卸料开始操作顺序如下：翻板打开---手动松开----手动取板---手动拉板----直到卸料完成----翻板关闭---手动压紧----手动进料----手动压榨---手动吹风----翻板打开进行下一循环。
带式压滤机操作规程
带式压滤机操作规程1. 前言本文将介绍带式压滤机的操作规程，以保证设备的稳定运行和操作者的安全。
2. 设备机理带式压滤机是一种常用于固液分离的装置。
该设备的工作原理是将混合物喷洒到带式滤布上，在滤带的滚动作用下，固体颗粒被过滤出来，形成滤饼，而液体则穿过滤布流出。
3. 操作规程3.1 准备工作1.检查带式压滤机及附属设备是否安装牢固，各连接是否紧密。
2.检查带式滤布、压紧器、滚筒、喷淋器等部件是否清洁，并及时更换故障部件。
3.检查电气部分和气动部分是否正常，各类仪表是否准确。
4.将压滤机的润滑油加满，并清洗过滤饼收集箱。
3.2 操作步骤1.启动设备，检测滤净率及出液情况，如发现异常情况应停机处理。
2.打开进料泵，调整进料阀门，保持恒定进料流量。
3.调节过滤带的滚动速度，以保证混合物均匀喷洒在带式滤布上，并调整压紧力。
4.定期检查滤带、滚筒和压紧器，清除积存污物。
5.收集过滤饼，并清洗收集箱。
6.停机前应关闭进料泵并排空管路，清洗滤布和滚筒。
4. 安全要求1.操作人员必须了解设备的机理和操作规程，严格按照要求进行操作。
2.操作前必须检查设备及其附属设备的完好状况，并进行必要的维护。
3.在操作过程中，应注意密切关注各类指示灯及仪表的状态，如有异常情况应立即处理。
4.操作人员必须佩戴工作服、手套、眼镜等防护用品，以保证人身安全。
5.操作过程中，不得随意触碰设备运动部件，不得将物品存放在带式滤布上。
6.停机时，必须关闭电源并按要求排空管路，清洗缝合机及收集污物，保持清洁卫生。
5. 结语本文介绍了带式压滤机的操作规程及安全要求，希望操作人员能够严格按照要求进行操作，保证设备的稳定运行和操作者的安全。
带式压滤机设备介绍和技术特点
带式压滤机是固液分离机械设备中的一种。
一般来说只对微米一毫米级以上的固体粒子从液体中分离有效。
带式压滤机具有能连续运行，自动化程度较高、使用维护简便、操作工劳动强度低等优点，可对绝大多数含粗颗粒的液体进行有效的固液分离。
尤其是在水处理行业应用，进行污泥脱水，降低污泥含水量，使污泥泥饼方便运输。
既适用于有机亲水性物料脱水，也可用于无机疏水性物料脱水。
在污泥脱水行业，矿山行业及化工行业都有广泛应用。
技术特点：
1.与传统的脱水设备相比，具有连续生产、处理能力大，脱水效果好
2.结构科学合理，自动化程度高、劳动强度低，操作维修方便
3.主要部件采用不锈钢制作，具有良好的防腐性能
4.挤压辊全部包胶，保证了挤压脱水的效果和延长滤带的使用寿命
5.采用独特的网带张紧，调偏机构，灵活可靠，保证自动运行
6.设计独特的浓缩一体化，大大提高了脱水效果，并使滤饼易剥离
7.配套设备和系统配套工艺合理先进，化学剂用量少，成本低。
CPF2000-S5B重型带式压滤机技术说明
CPF2000-SsB重型带式压滤机特别说明：该机为引进奥地利安德里茨公司全套制造技术，并为冶金行业高炉洗涤水污泥脱水的专业设备，通过在武汉钢铁公司多年的工业性试验，综合冶金污泥的特殊性，所确立的最佳机型。
其特点：脱水效果显著，处理量大，生产量是正常设备的3-5倍，特别是网带为无接头、寿命长、减少了运行成木和维修量。
是目前在国内唯一获外商认可生产，并能替代进口；是在冶金行业大量使用的重型设备。
深受用户的信赖和好评。
考虑到贵方行业污水的特殊性，该机型非常适于此类型污泥脱水。
因为，网带工作速度可调范围大，也就是说其产量高，在一台备用，一台运行的情况下能满足生产要求。
综合以上因素，我方特别建议贵方在选择机型从技术上考虑，优先选用CPF2000-B 重型。
S5一、名称、型号：带式压滤机，CPF2000-S5B重型二、设备的技术性能：1、机架部分：采用特制一次成型的200mm方管组焊而成，机架装配表面进行耐水防腐处理。
2、主传动部分：采用无级变频调整电机控制，双排套滚子链传动并配置张紧轮。
3、张紧、调偏装置部分：采用气动控制，气动元件采用橡胶胶襄，调偏装置采用双曲胶襄（其行程为110mm）,上、下两张紧馄均增加支承托梁，张紧、调偏装置阀均配有防水罩，导向杆采用lcrl8Ni9Ti，调偏阀采用铝合金，其导向杆周向定位。
4、给料装置，采用给料斗给料装置，带有布料器及松料器等。
5、车昆筒部分：表而采用在耐酸、碱工业橡胶铸胶，轴承采用特殊全封闭骨架密封。
轴承座采用标准中剖型式、端盖采用尼龙材质，轴端配有V型橡胶密封圈。
整个轴承座加防水罩。
6、挤压部分：压力区采用S5型，其中①900及①630为不锈钢筛孔馄筒。
筒内配有螺旋导水板，更有利于脱水，确保滤饼含水率小于28%。
7、冲洗部分：采用特别的喷头为瑞士国家专利技术，提高冲洗效果; 所有接水槽体材质为lCrl8Ni9Ti,并且密封。
8、刮泥板贴紧胶车昆，设有弹簧有一定的预压力。
带式压滤机的安装使用
带式压滤机的安装使用技术规范一、安装要求1．基础误差▽±0，5mm，设备安装水平度≤±0，05mm/m.通常在外网主传动辊与大型片辊上的导辊放水平尺校验2．网带的安装：（1）准备工作：抬起上、下刮刀；提起导流板和滑动板,把张紧辊回复到行程最短处。
（2）根据规格理出内外网，并分清网带的里外面（光滑边为压泥污泥侧，粗糙面为包辊侧）。
（3）将网带置于与工作宽度平行的伸展辊的前方，并使网带上所标箭头方向与辊子的传动方向一致。
（4）一手拿着嵌条，将网带从梁底辊（胸辊）拉入机器通过楔形部和S形段到驱动辊。
将网带的另一端也拉至驱动辊并用嵌条接合。
（5）用带有织物的双面胶带（至少50mm 宽）使顶带工作宽度平行处。
注意保持网带的清洁和干燥。
（6）将网带小心穿入过楔形部和S形段直至在缓行模式的驱动辊处。
将网带另一端穿过重力段段直至驱动辊并用嵌条结合。
（7）网带安装以后，将刮刀、导流板、和滑动板就位，并使刀刃与网呈线性接触。
3．气路管线的安装气源要求：最小供气压力为：8 bar（1kgf/c㎡=0.98bar）气动调节阀外网张紧（约3~6bar）空压机气动三联件气控制箱气动调节阀内网张紧（约3~6bar）气动调节阀内外网调偏（约4bar）4．网带自动调偏装置组成、安装及设置（1）组成：调偏气囊，调偏阀，调偏阀机座，感应杆（2）原理：在自动调偏阀的后面有一标志，在控制轴上有另一标志。
转动控制轴直至两个标志吻合。
在此位置，调偏阀分配到两出气管的空气流量一样，即进入两调偏气囊的空气压力一样，使辊子轴承叉保持在中心位置。
（3）设置：松开感应杆上锁紧螺钉顶并将此臂推到控制轴上，将提供的圆柱销推入自动控制装置中外孔内。
此时，此时应将控制杆向外转动直至其被销钉阻止。
在此位置（与中心轴成16°角），两个标志应该吻合。
再将控制杆上的锁紧螺钉紧固并卸下柱销。
自动控制装置与带有自由悬挂着感应杆的安装一起移向网带边缘，直至两个标志吻合，该装置应于此时固定于这一位置上。
带式压滤机说明书
带式滤机使用说明书一、概述带式浓缩压滤污泥脱水机是依据化学絮凝接触过滤和机械挤压原理而制成的高效固液分离设备，因其具有工艺流程简单、自动化程度高、运行连续、控制操作简便和工作过程可调节等一系列优点，并且省却了污泥浓缩池、在一定程度上节省了建设资金，正得到越来越广泛的应用。
二、适用范围1、各种工业废水污泥脱水处理。
2、用于造纸、皮革、畜产、水产、化学食品等废水所产生的污泥脱水。
3、用于都市下水道、水肥、净水厂的污泥浓缩处理和污泥脱水处理。
4、用于高炉、转炉、烧结、冶金等污泥脱水。
5、用于食品、化工、矿业、各种工业制程中固/液分离脱水处理。
三、工作原理经过浓缩的污泥与一定浓度的絮凝剂在污泥搅拌器中充分混合以后，污泥中的微小固体颗粒聚凝成体积较大的絮状团块，同时分离出自由水，经絮凝的污泥首先进入重力脱水区，大部分游离水在重力作用下通过滤带被滤除；随着滤带的运行，污泥进入由两条滤带组成的楔形区，两条滤带对污泥实施缓慢加压，污泥逐渐增稠，流动性降低，过渡到压榨区；在压榨区，污泥受到递增的挤压力和两条滤带上下位置交替变化所产生的剪切力的作用，大部分残存于污泥中的游离水和间隙水被滤除，污泥成为含水率较低的片状滤饼；上下滤带经卸料辊分离，凭借滤带曲率的变化并利用刮刀将滤饼刮落，实现物料的固液分离，而上、下滤带经冲洗后重新使用，进行下一周期的浓缩压滤。
四、设备材质及构造特点YF系列带式压滤机机械性能优异耐久性良，节省能源，耗电力少，低速运转，无振动无噪音，带型滤布连续运转。
机身材质主要有不锈钢和碳钢两种，带宽为500、1000、1500、2000、2500、3000不等。
YF系列带式压滤机由滤带、辊压筒、滤带张紧系统、滤带调偏系统、滤带冲洗系统和滤带驱动系统构成，由上下两条张紧的滤带夹带着污泥层，从一连串有规律排列的辊压筒中呈S形经过，依靠滤带本身的张力形成对污泥层的压榨和剪切力，把污泥层中的毛细水挤压出来，获得含固量较高的泥饼，从而实现污泥脱水。
带式压滤机(污泥浓缩脱水机)及配套设备技术说明
带式压滤机〔污泥浓缩脱水机〕及配套设备技术说明1工作条件安装地点污泥浓缩脱水机房内环境温度-15℃～42℃介质温度5℃～30℃介质 pH 值6～9工作制12-24h/d2技术参数表一名称单位数值型号-- DNT-2023型污泥浓缩脱水一体机数量套 1构造形式-- 浓缩脱水一体式滤带有效宽度mm 2500 处理力量m3/h 40污泥量m3/h 3-6 污泥浓缩前含水率% 98-99.2 絮凝剂用量g/kgMLSS 3～5 脱水后泥饼含水率% ＜80 滚筒转速r/min 5～30 机械密封设计寿命h 15000最大冲洗耗水量m3/h 15 冲洗水压力Mpa ≥0.5外形尺寸mm 6000X3120X2550 滤带张紧构造形式-- 气动涨紧机构滤带纠偏机械形式-- 气压调偏机构气动阀厂家台湾******纠偏阀厂家台湾***** 调速机构形式-- 变频调速工作制h/d 24 连续或连续运行浓缩机电机制造商-- ***** 额定功率kW 1.1额定电压V 380绝缘等级级 F防护等级IP 54转速r/min 1450脱水机减速机制造商-- ***** 型号-- NMRV90类型-- 蜗轮式减速比-- 32.48输出扭矩N.m 270脱水机电机制造商-- ****** 型号-- DV100M4* 额定功率kW 2.2额定电压V 380绝缘等级级 F防护等级IP 55转速r/min 1450脱水机减速机制造商-- ******* 型号-- SKA77类型-- 斜齿轮-蜗轮式减速比-- 161.74输出扭矩N.m 1840电气掌握箱制造商-- 本公司构造形式-- 柜式掌握方式掌握形式箱体材料------一控多手动碳钢喷塑防护等级IP 54表二名称单位数值型号-- VA-80 型空气压缩机数量台 1制造商-- ******构造形式-- 容积式叶轮形式-- 三叶式流量m3/min 0.3 进口压力〔标准态〕Mpa 标准大气压出口压力〔标准态〕Mpa 0.7噪声dB(A) ≤75机械密封-- 接触性动密封电机台 1额定功率kW 2.2额定电压V 380绝缘等级级 F防护等级IP 54转速r/min 1750 电气掌握表三(加药装置)在带机柜内名称单位数值型号-- HTJY-3000 自动加药装置数量台 1制造商-- 本公司最大配置容量L/h 2023溶液浓度% 0.1～0.5溶液槽构造-- 三箱一体式进水管口径mm 25出水管口径mm 50溢流管口径mm 50絮凝剂投加装置絮凝剂投加用量g/kgMLSS 3～5絮凝剂通过量kg/h 5工作时间h 24〔可连续工作〕额定电压V 380防护等级IP 54搅拌装置台 2搅拌电机功率kw 0.75投料机电机功率加药装置箱体材质投料机材质额定电压kwV0.37不锈钢 304不锈钢 304380防护等级电器掌握IP 54独立 PLC 掌握柜表四名称单位数值型号-- ISG65-200A 清洗泵数量套 1制造商-- **************** 构造形式-- 单级单吸卧式离心泵流量m3/h 20扬程m 50压力Mpa 0.5工作制h/d 24 连续或间歇电机额定功率kW 7.5额定电压V 380绝缘等级级 F防护等级IP 55转速r/min 1450电气掌握性能-- 与脱水一体机一起掌握〔一备一用〕表五名称单位数值型号-- ZW65-25-7.5数量套 1制造商-- ****************构造形式-- ZW 系列无堵塞排污泵流量m3/h 40扬程m 25压力Mpa 0.6工作制h/d 24 连续或间歇额定功率kW 4额定电压V 380绝缘等级级 F防护等级IP 54转速r/min 1450电气掌握性能-- 与脱水一体机一起掌握〔一备一用〕表六名称单位数值型号-- 动态搅拌桶数量套 1制造商-- 本公司构造形式-- 机械搅拌式搅拌机功率KW 1.1表七名称单位数值型号-- 静态混合器数量套 1制造商-- 本公司构造形式-- 旋流式四、技术要求污泥浓缩机承受重力浓缩的形式，脱水机承受带式压滤机的形式。
带式压滤机安装说明 附带式污泥脱水机
带式压滤机安装说明jxc型带式压滤机的进泥口与反冲洗口一般如无特殊要求一般在（面对出泥口）左面.反冲洗口这一面与建筑物式其它设备至少应离开带机宽度的距离.出泥口的对面即带机后部至少应离开建筑物式其它设备2米距离.以保证维修和更换滤带有足够空间.反冲洗管道一般为法兰连接.安装时应考虑拆装维修的方便每支反冲洗管连接处须安装阀门和活接头.冲洗水管主管直径应大于支管直径.安装结束试水后必须拆下清除因焊接管道而留在冲洗管内的垃圾.冲洗水泵进口处应安装过滤装置.以保持无杂物堵塞管道及喷嘴.选择与带式压滤机相匹配的污泥泵和加药泵.加药管和污泥管的连接分泵前加药和泵后加药.泵前加药：在污泥泵进泥处接入加药管道.经过泵的混合再流入带机混合桶.泵后加药：在污泥泵出泥处接管道混合器.混合器加药接口应朝污泥泵方向.管道混合器与带机混合桶之间管道距离应不少于5米以保证药和污泥有足够时间反应.污泥管和混合桶连接处应接三通并安装放空阀门. 带机停止使用前把混合桶中的剩余污泥排放干净.目录一、概述二、用途三、工作原理四、性能特点五、技术参数六、设备的结构七、操作维护及保养八、设备图纸一、概述随着工业和城市建设事业的迅速发展，工业废水和生活污水日益增多。
为了防止污染、保护环境，必须对污水进行处理。
在污水处理中产生了含液量很高的污泥，而污泥处理首必须进行脱水，否则无法运输与综合利用。
目前用于污泥脱水机械较多，而带式压榨过滤机与其他污泥脱水机械相比具有高效、节能及连续操作等优点，因此其应用日趋广泛。
二、用途我公司开发的DY型污泥浓缩脱水一体化装置是引进国外先进机型和技术，经国产化改进设计制造的一种目前国内最先进的全封闭式的带式浓缩脱水一体机，主要用于污水处理厂、自来水厂、食品、造纸等各种行业的消化污泥、初沉污泥、活性污泥等的脱水。
根据不同的污泥性质，可对浓缩脱水污泥添加不同类型的絮凝剂，使之最佳絮凝，从而达到最佳的处理效果。
在城市污水处理厂,特别是大中城市在污泥处理过程中采用本设备,具有投资费用低、处理效果高等优点。
压滤机操作手册(2024版)
注：如有不清楚的地方，以英文操作手册为准。
Bw0.3e操作和维修指导根据 DIN 8418和EU机械和设备指导98 / 37 / EG附件II ANETZSCH- 隔膜压滤机尺寸: 2000 x 2000 mm型号: 021.93 / 319 / 668-V4 / LVE定单确认号: 040.002.481 / 05技术参数:滤板和框架的尺寸: 2000 x 2000 mm型号: 2000 x 2000 / S压滤机尺寸: 长: 15470 mm; 宽: 3050 mm; 高: 4900 mmkg空机重量: 70100过滤面积: 703m²扩展后的面积: ―――m²l压滤机容量: 11934扩展后的压滤机容量: ――― lmm泥饼厚度: 40滤板材质: PPoverpressure压滤机机架设计压力: 16bar最大挤压压力压力: 15 bar overpressure机架最大闭合压力: 385 bar overpressure滤板组的稳定性(过滤温度取决于过滤压力)最大 bar°C =最小 0最大8 bar°C =最小 40(过滤温度取决于挤压压力)最大 bar最小 0°C =最大15 bar°C =最大 40l 用油量: 500 闭合功率: 22/11kWkW滤板移动装置功率: ----kW卸料板功率: ----事故预防功率: 0,05kW清洗装置功率(提升马达) kW刮刀功率 KW安装调试前的工作每台压滤机在装运前都经过仔细的检验。
请注意以下几点:1)在设备到达后请立即检查压滤机在运输过程中是否有损坏。
2)请立即检验，货物是否完好，以后的投诉将不被考虑。
3)请检查带有电器元件的压滤机铭牌上的电子规格是否与运行情况一致。
4)电气连接工作必须由电工来完成。
电动马达的旋转方向必须与旋转方向的箭头一致。
在维修时，必须用手动控制关闭主电源！5)压滤机安装时纵向和横向都要保持水平。
带式压滤机(图文介绍)
带式压滤机产品介绍滤带式污泥脱水机是一项结合现代科学而成的固液分离技术。
有利于滤带式污泥脱水机在污泥处理量上产量效率高、机电控制成本低、自动操作安全可靠等优点，引起了全世界各大产业重视，因此带动了各国技术人员、投入进行研究。
原理简述滤带式污泥脱水机设计原理，主要是利用高分子聚凝及结合污泥并施以挤压和剪切的联合作用，破坏污泥与水分子介面连到脱水目的。
而其脱水速度，及含水率的高低，重点取决于输压力的运用设计并考虑污泥进料剪切面角度掌握。
示意图运作程序脱水主要过程区分：搅拌入料区、重力排水区、楔型預压区、低区输区、中压输区和高压输区挤压脱水。
1、搅拌入料区：以独有设计槽用定速搅拌，将污泥与药剂充分结合反应2、重力排水区：以特殊设计导流板及分离器在不破坏污泥聚合结构下，配合适当烂目，快速排除大部份之表面水。
3、楔型预输压：以简单谐式预压方式，把污泥导入逐次增压，达到稳定进料，避免污泥侧漏。
4、低压输压：均匀孔面设计，利于排除大量自由水，借由滤布和滾输产生相对速度以及剪力效应，用轻微之搓揉使污泥重组。
5、中压输压：重点在于如何缩小滾输剪切面把压力逐步增大，去除污泥颗粒间毛细管结合水。
6、高压输压：增大滤布压力、剪力到极大值，把污泥结构于水分子膜完全破坏，并推压至滤帶表面，将水份进一步排除，污泥並在剪切状态下借由刮刀予以剥离。
带式过滤机系统流程图产品特性1、处理水量大：滤带式可连续运转，因此可处理大水量。
2、操作简单:脱水运转，可自动化自行运转。
3、滤布紧张装置：採曲臂杠杆，滤布双边张力平均不偏压，并可保持滤布设置一定压力。
4、污泥平整器：控制污泥进入低压输之厚度及均匀。
5、弹性清洗：可依污泥状况调整清洗水量，节省50%以上之用水。
6、气动调整：双边气压缸确实微调滤布偏行，防止滤布蛇行保持滤布平整、打折。
7、适用范围广：任何污泥水添加混凝剂后即可处理。
双滤带规格表三滤带规格表注：（1）、如有未经通知而改变规格与外型时，敬请谅解。
带式压滤机操作说明
带式压滤机使用说明1.安全保护基本规定:此机器是按最新技术和公认的安全技术规定制造的。
尽管如此，如果由未经培训的人员不适当地操作，或者未按用途规定使用，都会对使用者和别人造成危险，或者损坏设备及其它物品。
只有当此设备,及其所有安全装置的技术功能,全部正常时才可使用。
请您注意此使用说明书，操作时时刻注意安全。
有碍安全的故障，应及时排除。
1.1 按规定使用XLNT型带式压滤机用于将悬浮液(污水处理厂的污泥)通过重力，压力和剪切力连续脱水其它任何用法都是违反规定的。
风险应由用户一方承担。
由此产生的损失，生产厂方概不负责。
按规定使用还包括，重视此说明书和设备上的所有提示，以及按时保养。
1.2 组织措施那些被指派操作和接触此设备的人员，必须在工作开始之前读完此书。
特别是“安全保护基本规定”一章。
对那些偶尔接触此设备的人(如在保养和修理时)，此规定尤其重要。
此外，作为对使用说明的补充，所有普遍适用的，法定的和其它有约束力的，安全保护和环境保护的规章制度，都必须注意(穿戴安全鞋帽眼镜等)。
此使用说明书应妥善安放，使操作人员随时可以查阅。
操作人员不得穿长大衣服，不准戴长首饰和戒指。
留长发者应把长发束在帽里，不得垂在帽外。
否则有受伤危险(如被挂住等)。
对机器的加装，改装和其它改变，只有得到生产厂家的明确批准后，才可进行。
这项要求也适用于安装和调试安全装置，以及在承重部位电焊。
备用件必须符合生产厂家确定的技术要求。
原产备用件最好。
1.3特殊的危险指示:电力: 电力装备方面的工作，只准由电工或电工带领和监督下的受过培训的人，按照技术要求去做。
机器的电力装置应定期检查。
缺陷(如松了的接头和包皮损坏了的电线)应立即请电工排除。
气动: 所有管道，胶管和螺丝箍都应定期检查。
如有漏气和外部损坏等，应立即更换。
气动管道的铺设安装应符合技术要求。
注意管道不要接错。
开关和胶管的长度质量应符合要求。
油液，油脂和其它化学物质:在接触油液，油脂和其它化学物质时，应注意这些使用这些产品的安全规定(看厂家的说明，安全数据卡片)。
带式压滤机操作说明
带式压滤机操作说明1. 引言本文档旨在提供关于带式压滤机的详细操作指南，以确保用户能够正确、安全地使用该设备。
请子细阅读并按照本文所述步骤进行操作。
2. 设备概述带式压滤机是一种用于固液分离和过滤的设备，广泛应用于化工、环保等行业。
它由进料系统、过程控制系统和排渣系统组成，并采用了先进的自动化技术。
3. 安全注意事项在开始操作之前，请务必遵循以下安全规定：- 确保所有人员都接受了相关培训，并具有足够经验。
- 戴上适当的个人防护装备，如手套、眼镜等。
- 操作时要小心谨慎，避免发生意外伤害。
4. 准备工作a) 检查电源是否正常连接；b) 核对各部件是否完好无损；c) 清理输送带及其周边区域；5. 启动与住手流程a）启动：打开主电源开关→调整运行速度→检查传感器是否正常工作→启动输送带；b）住手：关闭主电源开关→住手输送带运行。
6. 操作步骤a) 调整进料系统：- 根据物料特性和处理要求，调整进料量及速度。
b) 设置过程控制参数：- 设定压力、温度等操作参数，并确保其在安全范围内。
c) 监测设备状态：- 定期检查滤布的磨损情况并进行更换；- 清理排渣装置以防阻塞。
7. 故障排除在使用过程中可能会遇到一些故障，请参考以下解决方案来解决问题:a）如果浮现漏液或者泄露，请即将切断电源并联系维修人员;b）如发生传感器异常报警,请先确认传感器连接路线是否松脱;8. 维护与保养带式压滤机需要定期进行维护和保养，包括但不限于以下内容: a）清洁各部件表面;b）更换耗损严重的零配件.9. 文档附件本文档所涉及法律名词及注释：1.合同法: 合同是平等主体之间设立、变更或者终止民事权利义务关系的协议。
2.劳动法: 劳动法是国家为保护劳动者合法权益，调整用人单位与劳动者双方当事人在建立和解除就业关系以及履行该关系过程中的社会经济交往而制定并实施的一种特殊规范性文件。
带式压滤机操作说明
目录一、设备安装二、带机的结构和工作原理三、设备操作四、设备调试五、维护与保养六、故障及排除方法七、电器原理图一、设备安装1、带机可整体吊装。
吊装时，吊钩应在四个起吊板的中心，钢丝绳应尽可能的长，吊钩距带机顶部至少2m。
起吊操作应由有资质的起吊工人进行。
吊具应满足本设备起吊要求。
在起吊过程中，应平稳操作。
2、主机安装不需要特别的基础，但要求地面坚实平整，能承受主机运行重量。
主机的四周须设有排水沟。
3、以主机机架的上平面为基础，主机的纵横向安装水平度允差不大于1/1000mm。
4、配套加药装置的基础水平度要求≤3mm5、污泥泵、冲洗泵须设基础并用地脚栓或膨胀螺栓固定坚实并安装水平。
6、管道过滤器应水平安装，进出口方向按过过滤器上的箭头标记。
7、电柜防护等级为IP44。
由于大部分物料具有腐蚀性，建议电柜放置在与腐蚀性介质场所隔离的操作室内，并方便观察和操作。
安装前控制柜与设备间的电缆沟或预埋管必须完工。
各设备间敷线请参照《电气原理图》。
8、若在设备起吊、安装过程中对我厂所供设备产生任何损伤，应保护现场并立即通知我厂。
二、带机的结构和工作原理：㈠主要结构带式压滤机是一种连续工作的固液分离设备。
适用于对未经过预浓缩含固率较低的污泥进行脱水，如混合污泥、消化污泥等。
其结构紧凑，占地少，效率高，操作环境好，是一种经济实用的污泥脱水设备。
本机由机架、传动装置、布料装置、纠偏装置、张紧装置、冲洗装置、卸料装置、压榨辊系、集液槽、电气等部件组成。
1、机架带机的机架由角钢焊接而成，其到支撑其他部件的作用。
机架的前后由钢板封闭，可防止泥水外溢，保持脱水机房的环境整洁。
两侧的侧板轻松装卸，便于观察，维护。
集液槽起收集滤液的作用。
收集后的滤液最后通过带机底部的集液盘排水口排放地沟。
2、布料装置布料装置安装在带机的重力脱水段，由进料管、挡板、橡胶密封板、理料板及泥耙组成。
污泥经进料管进入后在此脱去大部分游离水。
侧面的挡板和橡胶密封板可阻止物料流至滤带外侧。
带式压滤机
带式压滤机(安装-维护说明)(总13页)--本页仅作预览文档封面，使用时请删除本页--带式压滤机安装、操作、维护说明书江苏中威环境工程有限公司一、性能与用途带式压滤机是一种把污水处理过程中浓缩的污泥（含水率95-98%）进一步脱水而成泥饼（含水量水率60-80%）的有效设备。
与其它过滤机相比，更适合水处理厂配套使用，它具有连续运行，无级调速，滤带自动纠偏，自动冲洗等特点，可以更换不同网孔的滤网，滤带张紧力可调，并带有自动保护装置，适合较广的污泥品种。
二、工作原理DNY型带式压滤机，将污泥与絮凝剂混合，使污泥中的固体颗粒凝聚成絮团，并分离出自由水，然后输送到污泥脱水机上。
根据加压过滤的理论，在重力脱水后进入初压和低压区阶段除去部份水分后，转入挤压脱水阶段。
采用了剪切挤压物料的方法，并使用两条滤网和布泥箱、辊、刮板等机构，在传动、张紧、调偏、洗涤部件的控制下，使具有一定过滤性质的物料在连续分离出所含的大部水分后，产出泥饼，便于存储和运输。
DNY型带式浓缩压滤机主要由机架、动力传动装置、重力脱水、预压脱水、上下滤带、布料装置、滤带冲冼装置、系列压辊、导向棍、滤饼卸料装置、机器自动保护装置、气动控制柜、电气控制柜等部分组成。
DNY型带式浓缩压滤机的工作原理是：使经过絮凝的悬浮物料在絮凝剂和重力作用下在浓缩段脱去大部分游离水，使得到初步浓缩的物料进入压滤机，经重力脱水后经过布料斗均匀的排布在两条封闭的滤带之间，通过可以调整的契形区内进行预压脱水，再经一系列直经由大到小，呈“S”形排列的压辊，使滤饼受到由小到大的挤压、剪切作用，从而脱去物料中大部分游离水和部分毛细水分。
脱水后的物料最后由机尾出料口排出。
主要机构⑴传动电动机经针轮摆线减速器和一套链轮及齿轮传动系统，把运动传至上下网主动辊，通过滤网与挤压辊相连，并靠摩擦力使污泥随滤网在各辊上运行，并可在一定的速度范围内无级调节。
⑵滤网运行为控制滤网按设计轨道运行，本机采用一套液动系统。
带式压滤机的产品参数
带式压滤机的产品参数
广州市美邦环保设备有限公司
1、带式污泥脱水机
结构先进，操作维护方便，全自动运行，适合较高浓度的工业污泥和生活污泥的脱水处理。
2、带式浓缩压滤脱水机
集浓缩压滤和对辊压榨于一体化的脱水结构设计，处理量大，适用范围广，特别适合低浓度工业污水污泥和生活污水污泥的脱水处理，是大中型污水站使用最为广泛的一种机型。
3、重型带式浓缩压榨脱水机
采用加长型浓缩机及加大挤压脱水辊的一体化结构设计，处理量特别大，适用大型矿山污泥脱水和特大型污水厂的使用。
4.污泥浓缩压滤脱水机
由于采用分体式结构，可根据污泥的含水浓度和用户的需求，浓缩机的长度可在较大范围内变动，从而达到用户的使用
5、紧凑型带压脱水机
结构紧凑，占地面积小，适合小型污水污泥站的选用。
6.全不锈钢一体化带式污泥脱水机
结构设计先进,采用304#全不锈钢材料制造，耐酸碱腐蚀性非常好，使用寿命可达15年以上。
能耗低，运行成本低。
效率高，处理量大，操作维护方便。
压滤机说明书
扬州绿都环境工程设备有限公司系 板框式压滤机列 厢 式压滤机厂址：江都区樊川镇工业园电话：传真：邮编：225200目录1．前言 (2)2．概述 (2)3．压滤机特点 (2)4．型号说明 (3)5．压滤机类型 (3)6．设备安装 (4)7．工作原理 (5)8．工艺管线安装和操作程序 (5)9．各型压滤机使用说明 (6)千斤顶压滤机使用说明 (7)机械压紧压滤机使用说明 (7)自动保压压滤机使用说明 (8)自动拉板压滤机使用说明 (9)隔膜压榨压滤机使用说明 (10)10．过滤 (11)11．注意事项 (12)12．安全操作 (12)13．维修、保养及注意事项 (13)14．主要故障及排除方法 (14)附图一．压滤机吊装示意图 (15)二．滤布安装示意图 (15)三．厢式明流过滤和洗涤原理图 (17)四．厢式暗流过滤和洗涤原理图 (18)五．板框式明流过滤和洗涤原理图 (19)六．板框式暗流过滤和洗涤原理图 (20)七．隔膜压榨式原理图 (21)八．液压原理图 (22)九．机械压紧电器原理图 (23)十．自动保压压紧电器原理图 (23)十一．程控自动拉板电器原理图 (24)十二．管道连接与使用示意图 (25)十三．自动保压压滤机调试示意图 (26)一、前言正确安装使用压滤机，认真维护、保养和严格遵守安全操作规程是提高设备使用效率、延长设备使用寿命、保证安全生产的必要条件。
因此操作者应熟练掌握压滤机的正确操作方法，还应熟悉压滤机的基本结构和过滤基本原理，才能提高生产效率及避免不必要的设备事故或损坏。
二、概述压滤机是利用滤布两边的压力差，迫使物料中的绝大部分水份透过滤布，流出机体外，而物料被阻隔在滤室内形成滤饼，以达到过滤的目的。
由于在过滤过程中滤布两边存在着较大的压力差，提高了过滤速度降低了滤饼的含水，且采用特制滤布，使得滤液纯清，过滤效果比真空过滤机要好得多。
压滤机即使在处理难过滤物料时，依然有良好的效果，且易于作防腐处理，其结构简单，操作方便，价格比其它过滤机低。
压滤机使用说明书
●压滤机使用说明书●安全须知●为了您能正确使用景津压滤机，在使用本设备前请阅读完一下安全须知，请将这些安全指示放在使用者方便查阅的位置。
●不遵守本章节中所列举的注意事项可能引起严重后果，发生人身伤害。
●操作安全●操作人员必须经过培训才能上岗现场操作人员必须了解压滤机的操作的基本流程和日常维护方法，以避免误操作给设备和生产以及自身带来危害。
●（二）、工作结束后及发生故障时请关闭电源，以保安全；在发生故障时请关闭电源消除动力，以方便检修●请勿自行拆卸液压系统和电气系统液压系统存储高压液体危险，电气系统存在高压电请不要自行拆卸●不能擅自调整传感器位置和仪表的出厂参数出厂参数不得擅自调整，以免造成设备损坏●注意压滤机的转动部件，防止夹伤不要用手直接接触设备上的转动部件，以免夹伤●佩戴相应的防护器具在特殊的操作环境中，请操作人员佩戴好防护器具●使用安全●经常检查油箱液面，以及各种阀件、油路连接处的密封处。
●液压油使用美孚或壳牌HM48或HM68抗磨液压油，而且必须保持清洁。
新机第一次运行一周时要更换一次液压油，换油时要把油箱和油缸内使用过的液压油放净并把油箱擦净。
继续使用一个月后在更换一次，以后半年更换一次，这样可保证压滤机的正常使用。
●做好运行记录，对设备的运转状况及所出现的问题记录备案，有故障及时维修，禁止带故障操作。
●如果长期不适用，应将滤板清洗干净后整齐排放在压滤机的机架上，用1至5MPa压力压紧。
滤布清洗后晒干，活塞杆的外露部分及集成块应涂上黄油。
●停机时应清除残渣，使压滤机保持清洁；及时清除拉板小车滑道上的堆积物，保证拉板的顺畅。
●注意各部连接零件有无松动，应随时予以紧固。
●相对运动的零件必须保持良好的润滑清洁，及时补充润滑剂。
●对电气控制系统每月要进行一次绝缘性能试验和动作的可靠性试验，对动作不灵活或动作准确差的元件应及时修理或更换。
●设备存放●滤板的存放●滤板放于室内，室内温度5℃以上，存放地点要求平整且水平放置●滤板的摆放应横平竖直（800-1250型垒放小于20块，1500-2000型垒放小于15块）●如车间无顶棚，存放时必须用防雨遮光材料覆盖于滤板上，滤板上不得任何放物品重压堆积，以防风华变形。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

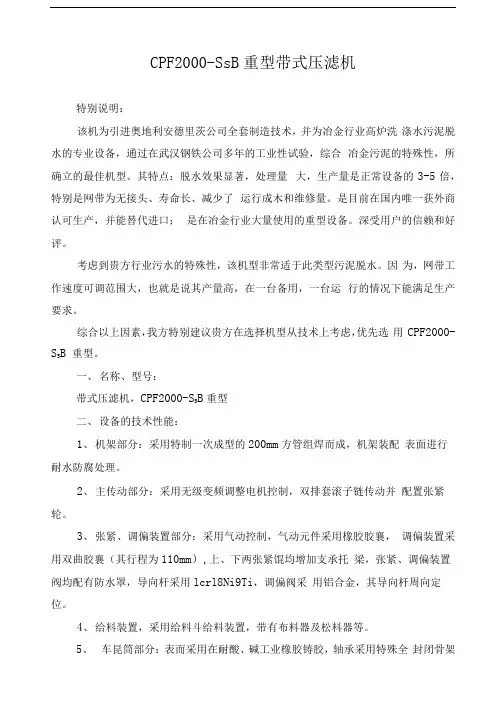

CPF2000-S5B重型带式压滤机
特别说明：
该机为引进奥地利安德里茨公司全套制造技术，并为冶金行业高炉洗涤水污泥脱水的专业设备，通过在武汉钢铁公司多年的工业性试验，综合冶金污泥的特殊性，所确立的最佳机型。
其特点：脱水效果显著，处理量大，生产量是正常设备的3-5倍，特别是网带为无接头、寿命长、减少了运行成本和维修量。
是目前在国内唯一获外商认可生产，并能替代进口；是在冶金行业大量使用的重型设备。
深受用户的信赖和好评。
考虑到贵方行业污水的特殊性，该机型非常适于此类型污泥脱水。
因为，网带工作速度可调范围大，也就是说其产量高，在一台备用，一台运行的情况下能满足生产要求。
综合以上因素，我方特别建议贵方在选择机型从技术上考虑，优先选用CPF2000-S5B重型。
一、名称、型号：
带式压滤机，CPF2000-S5B重型
二、设备的技术性能：
1、机架部分：采用特制一次成型的200mm方管组焊而成，机架装配表面进行耐水防腐处理。
2、主传动部分：采用无级变频调整电机控制，双排套滚子链传动并配置张紧轮。
3、张紧、调偏装置部分：采用气动控制，气动元件采用橡胶胶襄，调偏装置采用双曲胶襄（其行程为110mm），上、下两张紧辊均增加支承托梁，张紧、调偏装置阀均配有防水罩，导向杆采用1cr18Ni9Ti，调偏阀采用铝合金，其导向杆周向定位。
4、给料装置，采用给料斗给料装置，带有布料器及松料器等。
5、辊筒部分：表面采用在耐酸、碱工业橡胶铸胶，轴承采用特殊全
封闭骨架密封。
轴承座采用标准中剖型式、端盖采用尼龙材质，轴端配有V型橡胶密封圈。
整个轴承座加防水罩。
6、挤压部分：压力区采用S5型，其中Φ900及Φ630为不锈钢筛孔辊筒。
筒内配有螺旋导水板，更有利于脱水，确保滤饼含水率小于28%。
7、冲洗部分：采用特别的喷头为瑞士国家专利技术，提高冲洗效果；所有接水槽体材质为1Cr18Ni9Ti，并且密封。
8、刮泥板贴紧胶辊，设有弹簧有一定的预压力。
9、楔型区调整板角度可调，使其能调整方便。
10、重力区挡板及直角处有橡胶板密封，不会漏料。
11、接水槽与大梁壁密封。
12、设备侧面加活动罩。
13、滤带部分：网带为无接头高强度尼龙网，网带寿命不低于2400小时。
14、能源部分：采用气压控制，主机功率5.5kw。
15、设有网带自动纠偏装置，并在过偏40mm时自动报警及停车。
三、技术参数：
1、滤带宽度：2100mm
2、工作宽度：2000mm
3、入料浓度：含固量30%左右
4、滤饼含水率：小于28%
5、电机型号：XWED5.5-85-1/319，N=5.5kw
6、处理能力：每台每小时5-7吨（滤饼）
7、滤带工作速度：1-9m/min（可调）
8、滤饼厚度：约12mm
9、清洗水用量：15M3/hr，压力：0.4Mpa
10、压缩空气消耗量：7M3/h
11、气源压力：0.5Mpa
12、投水量与污泥干固比：0.3%-0.5%
13、设备的外形尺寸：5520×3420×3160mm
14、设备的净重：11090kg
四、供货文件：
供货时随机文件有：产品合格证、产品安装使用维护、维修说明书、设备装配图和安装图、产品装箱单、易损件明细表和图号各3份。
五、供货范围及清单：（壹套设备数量）
六、设备设计制造标准及设备验收
1、设备制造按国家有关标准及奥地利安德里茨公司图纸制造。
2、设备出厂前10天，供方以传真方式通知需方来厂进行设备出厂试运转检验。
