变电站(所)电气一次部分设计(发电厂电气部分课程设计)
课程论文变电站（所）电气一次部分设计课程名称：发电厂电气部分课程设计专业：电气工程及其自动化姓名：指导教师：成绩：目录第一部分变电站（所）电气一次部分设计说明书第一章设计要求 (2)第二章电气主接线的设计 (3)第三章主变压器选择 (7)第四章站用电设计 (9)第五章高压电气设备的选择 (11)第六章防雷及过电压保护装置设计 (20)第二部分变电站（所）电气一次部分设计计算书第一章负荷计算 (25)第二章短路电流计算 (27)第三章电气设备校验计算 (32)第四章防雷保护计算 (39)附录 (40)变电站（所）电气一次部分设计第一部分设计说明书第一章：设计要求1.1 任务书1.1.1 地区电网的特点本地区变电站通过三回线（架空线50km）从系统获取电能，每回架空线的单位长度等值电抗=0.5欧/km1.1.2建站规模变电站类型：220kV变电工程电压等级：220kV 、110kV、35kV出线回数及传输容量电压负荷名称每回最大负荷（KW）功率因数回路数供电方式线路长度（km）110KV 区变1 7000 0.9 1 架空15 区变2 6300 0.88 2 架空7 A区3000 0.9 1 架空10 备用 235KV 乡区变1000 0.9 3 架空 5 糖厂1000 0.88 1 架空 4 加工厂700 0.9 1 架空 5 矿场1000 0.89 2 架空10 材料厂800 0.9 2 架空 2 备用 21.1.3 环境条件变电所位于某城市，地势平坦，交通便利，空气较清洁，区平均海拔300米，最高气温36℃，最低气温-18℃，年平均雷电日45日/年，土壤电阻率高达800 .M 1.1.4电气主接线要求尽量考虑设置熔冰措施1.1.5短路阻抗系统作无穷大电源考虑1.2 任务书分析因为变电站在城市，交通便利，平均海拔较低，故不用担心大型设备的运输问题。
但是由于在气温较低的地区，故出于安全考虑，主接线尽量使用双母线接线。
变电站电气课程设计
变电站电气课程设计一、课程目标知识目标：1. 理解变电站的基本构成、工作原理及功能，掌握主要电气设备的作用及相互关系。
2. 掌握电力系统中变电站的运行方式、保护配置及自动化控制原理。
3. 了解电力系统负荷特性、电力需求与变电站运行的关系，培养学生对电力市场的初步认识。
技能目标：1. 能够阅读并分析变电站电气主接线图，进行简单的主接线设计。
2. 学会使用专业软件对变电站电气设备进行选型、参数计算及优化。
3. 能够根据实际工程案例，分析变电站运行中可能存在的问题，并提出合理的解决方案。
情感态度价值观目标：1. 培养学生对电力工程领域的兴趣和热爱，激发他们投身电力行业的热情。
2. 增强学生的团队合作意识，培养他们在实际工程项目中沟通、协作的能力。
3. 培养学生严谨、务实的学习态度，提高他们面对工程实际问题的解决能力。
课程性质：本课程为电气工程及其自动化专业高年级的专业课程，具有较强的理论性和实践性。
学生特点：学生已具备一定的电气基础知识，具有较强的学习能力和动手能力。
教学要求：结合课程性质、学生特点，注重理论与实践相结合，提高学生的实际操作能力和工程素养。
通过课程学习，使学生能够将所学知识应用于变电站电气设计、运行与维护等方面，为未来从事电力工程领域工作打下坚实基础。
二、教学内容1. 变电站概述：包括变电站的定义、分类、功能及其在电力系统中的地位与作用。
教材章节：第一章 变电站概述2. 变电站主要电气设备：讲解变压器、断路器、隔离开关、负荷开关、组合电器等设备的工作原理、结构特点及选型。
教材章节：第二章 变电站主要电气设备3. 变电站电气主接线设计：介绍电气主接线的基本原则、接线方式、设计方法及电气设备的选择与配置。
教材章节：第三章 变电站电气主接线设计4. 变电站保护与自动化：分析变电站保护装置的种类、原理、配置及应用，探讨自动化系统在变电站中的应用。
教材章节：第四章 变电站保护与自动化5. 变电站运行与管理：研究变电站的运行方式、操作流程、事故处理及日常管理。
电气变电所课程设计
电气变电所课程设计一、课程目标知识目标：1. 让学生理解电气变电所的基本概念、组成及工作原理；2. 掌握电气设备的类型、参数及其在变电所中的应用；3. 了解变电所的安全运行要求及维护方法。
技能目标：1. 培养学生运用电气设备图、电路图识别和分析变电所的能力；2. 提高学生实际操作变电所设备，进行简单故障排除的能力；3. 培养学生运用所学知识解决实际问题的能力。
情感态度价值观目标：1. 培养学生对电气工程及变电所相关职业的兴趣和认识；2. 培养学生严谨、认真、负责的学习态度，增强团队协作意识；3. 增强学生的安全意识，提高对电力设施保护的责任感。
分析课程性质、学生特点和教学要求：本课程为电气工程相关专业的基础课程，旨在帮助学生掌握电气变电所的基本知识、技能和安全意识。
学生处于中等职业学校或技工学校阶段，具有一定的理论基础和动手能力。
教学要求注重理论与实践相结合，强化实际操作能力的培养。
二、教学内容1. 电气变电所概述- 变电所的定义、分类及作用- 变电所的组成及其在电力系统中的应用2. 变电所主要设备- 变压器、断路器、隔离开关等设备的工作原理及参数- 互感器、补偿设备、保护装置的选型与应用3. 变电所电气接线图及电路分析- 电气接线图的识别与分析- 变电所主接线及配电装置的电路分析4. 变电所运行与维护- 变电所安全运行要求及措施- 变电所设备的维护方法及故障排除5. 变电所设计及实例分析- 变电所设计原则及步骤- 变电所实例分析，了解不同类型变电所的特点教学内容安排与进度：第一周：电气变电所概述第二周：变电所主要设备第三周：变电所电气接线图及电路分析第四周：变电所运行与维护第五周：变电所设计及实例分析教材章节关联：第一章：电气工程基础第二章：电气设备第三章：电气接线及电路分析第四章：电力系统运行与维护第五章：电力工程设计实例分析教学内容确保与课程目标紧密结合，注重理论与实践相结合，培养学生的实际操作能力。
供配电工程课程设计报告
本科生课程设计题目：课程：专业：班级：姓名：指导教师：完成日期：扬州大学能源与动力工程学院供配电工程课程设计任务书1．题目2．原始资料2.1 课题原始资料本建筑层数为16层，建筑高度为63米。
属一类高层建筑。
使用功能：地下一层为设备用房、汽车库及人防，1～4层为商铺及办公室，5～16层为办公室等。
2.2 供电条件（1）供电部门110/10kV变电所位于工程附近1.5km处，10kV母线短路电流为20kA，根据需要可提供给用户1路或2路10kV专线供电。
（2）采用高供高计，要求月平均功率因数不少于0.95。
不同电价负荷，计量分开。
如学校用电统一执行居民电价，公共建筑执行商业照明电价、非工业动力电价，工业企业生产用电统一执行大工业电价、职工生活用电执行居民电价。
（3）供电部门要求用户变电所高压计量柜在进线主开关柜之前，且第一柜为隔离柜。
2.3 其他资料当地最热月的日最高气温平均值为38℃，年最热月地下0.8m处最高温度平均值为25℃。
当地年雷暴日数为35天。
当地地质平坦，海拔高度为100m，土壤为普通粘土。
3．具体任务及技术要求本次课程设计共1.5周时间，具体任务与日程安排如下：第1周周一：熟悉资料及设计任务，负荷计算与无功补偿、变压器选择。
周二：供配电系统一次接线设计，设计绘制变电所高压侧主接线图。
周三：设计绘制变电所低压侧主接线图。
周四：设计绘制变电所低压侧主接线图。
周五：设计绘制变电所电气平面布置图。
第2周周一：短路电流计算，高低压电器及电线电缆选择计算。
周二：编制设计报告正文（设计说明书、计算书）电子版。
周三：整理打印设计报告，交设计成果。
要求根据设计任务及工程实际情况，按照安全可靠、技术先进、经济合理的要求，独立完成10kV变电所的电气设计（变电所出线部分设计分工合作完成）。
设计深度应达到初步设计要求，制图应符合国家规范要求。
4．实物内容及要求课程设计报告文本内容包括：1.封面；2.任务书；3.目录；4.正文；5.致谢；6.参考文献；7.附录（课程设计有关图纸）。
变配电所课程设计
变配电所课程设计一、课程目标知识目标：1. 学生能够理解变配电所的基本原理，掌握变压、配电及保护装置的工作原理。
2. 学生能够描述变配电所的组成结构，了解各部分设备的功能和相互关系。
3. 学生能够掌握电力系统中电压、电流的等级划分，了解不同电压等级的应用场景。
技能目标：1. 学生能够运用所学知识，分析并解决变配电所的简单故障问题。
2. 学生通过实际操作，学会使用验电笔、万用表等工具进行电力检测。
3. 学生能够根据实际需求，设计简单的配电线路图，并进行基本的线路计算。
情感态度价值观目标：1. 培养学生对电力工程领域的兴趣，激发他们探索科学技术的热情。
2. 培养学生安全意识，使他们认识到电力安全的重要性，遵守电力设施操作规程。
3. 培养学生团队合作精神，学会在小组讨论中分享观点，共同解决问题。
课程性质：本课程为实践性较强的学科课程，以理论教学和实验操作相结合的方式进行。
学生特点：学生具备一定的物理基础，对电力知识有一定的了解，但缺乏实际操作经验。
教学要求：注重理论与实践相结合，关注学生个体差异，提高学生的动手操作能力和解决问题的能力。
通过课程学习，使学生能够达到上述具体的学习成果。
二、教学内容1. 理论教学：a. 变配电所的基本概念、组成结构和工作原理。
b. 电力系统中电压、电流的等级划分及设备参数。
c. 变压器、配电装置、保护装置的结构和功能。
d. 电力线路的基本计算方法和电路分析。
2. 实践教学：a. 变配电所设备的认识与操作，包括验电笔、万用表的使用。
b. 变压器、配电柜等设备的拆装与维护。
c. 配电线路图的设计与绘制。
d. 简单故障的分析与处理。
教学大纲：1. 第一周：变配电所基本概念、组成结构和工作原理的学习。
2. 第二周：电力系统中电压、电流的等级划分及设备参数的学习。
3. 第三周：变压器、配电装置、保护装置的结构和功能的学习。
4. 第四周：电力线路的基本计算方法和电路分析。
5. 第五周：实践操作，设备认识、操作与维护。
变电所的课程设计

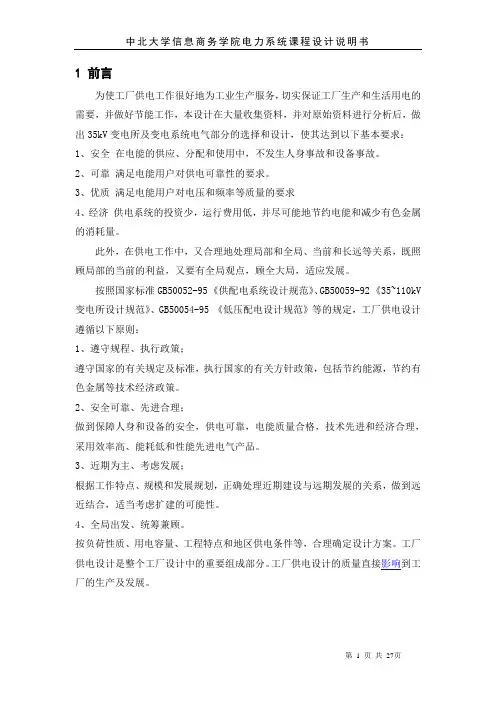

1 前言为使工厂供电工作很好地为工业生产服务，切实保证工厂生产和生活用电的需要，并做好节能工作，本设计在大量收集资料，并对原始资料进行分析后，做出35kV变电所及变电系统电气部分的选择和设计，使其达到以下基本要求：1、安全在电能的供应、分配和使用中，不发生人身事故和设备事故。
2、可靠满足电能用户对供电可靠性的要求。
3、优质满足电能用户对电压和频率等质量的要求4、经济供电系统的投资少，运行费用低，并尽可能地节约电能和减少有色金属的消耗量。
此外，在供电工作中，又合理地处理局部和全局、当前和长远等关系，既照顾局部的当前的利益，又要有全局观点，顾全大局，适应发展。
按照国家标准GB50052-95 《供配电系统设计规范》、GB50059-92 《35~110kV 变电所设计规范》、GB50054-95 《低压配电设计规范》等的规定，工厂供电设计遵循以下原则：1、遵守规程、执行政策；遵守国家的有关规定及标准，执行国家的有关方针政策，包括节约能源，节约有色金属等技术经济政策。
2、安全可靠、先进合理；做到保障人身和设备的安全，供电可靠，电能质量合格，技术先进和经济合理，采用效率高、能耗低和性能先进电气产品。
3、近期为主、考虑发展；根据工作特点、规模和发展规划，正确处理近期建设与远期发展的关系，做到远近结合，适当考虑扩建的可能性。
4、全局出发、统筹兼顾。
按负荷性质、用电容量、工程特点和地区供电条件等，合理确定设计方案。
工厂供电设计是整个工厂设计中的重要组成部分。
工厂供电设计的质量直接影响到工厂的生产及发展。
2 负荷计算和无功功率补偿：2.1负荷计算的意义和方法 （1）计算负荷的意义计算负荷是用来按发热条件选择供电系统中各元件的符合值。
由于载流导体一般通电半小时（30min ）后即可达到稳定的温升值，因此通常取“半小时最大负荷”作为按发热条件选择电气元件的计算负荷。
有功计算负荷表示P 30，无功计算负荷表示为Q 30，视在计算负荷表示为S 30，而计算负荷表示为I 30。
变电所课程设计
编号0814251课程设计（2008级本科）题目：东风机械厂变电所一次系统设计系（部）院：物理与机电工程学院专业：电气工程及其自动化作者姓名：王哲指导教师：赵文忠职称：教授完成日期：2011 年 1 月 4 日二○一一年一月河西学院本科生课程设计任务书3仓库照明5小计45———4电镀车间动力60照明6小计66———5工具车间动力120照明10小计130———6组装车间动力80照明30小计110———7维修车间动力200照明13小计213———8金工车间动力350照明16小计366———9焊接车间动力730照明46小计876———10锅炉房动力120照明3小计123———11热处理车间动力100照明10小计110———12生活区照明90总计（380v侧）动力照明取0.80.8p qK K∑∑==，二、设计的基本要求1、设计及计算说明书（1）说明书要求书写整齐，条理分明，表达正确、语言简练。
（2）主要计算过程和步骤完整无误，分析论证过程简单明了，各设计内容列表汇总。
2、图纸（1）绘制电气主接线图（2）原理图要求用标准符号绘制，布置均匀，设备符号大小合适清晰美观。
三.设计进度安排阶段设计各阶段名称起止日期1 熟悉设计任务书、设计题目及设计背景资料12月25日2 查阅有关资料、阅读设计要求必读的参考资料12月26日—12月27日东风机械厂变电所一次系统设计说明书摘要电能是现代工业生产的主要能源和动力。
机械厂供电系统的核心部分是变电所。
变电所主接线设计是否合理，关系到整个电力系统的安全、灵活和经济运行。
本设计在给定机械厂具体资料的基础上，依据变电所设计的一般原则和步骤，完成了变电所一次系统设计。
本设计中采用并联电容器的方法来补偿无功功率，以减少供电系统的电能损耗和电压损失，同时提高了供电电压的质量。
此机械厂变电所一次系统设计包括：负荷的计算及无功功率的补偿；变电所主变压器台数和容量、型式的确定；变电所主接线方案的选择；进出线的选择；短路计算和开关设备的选择；根据设计要求，绘制变电所一次系统图。
供配电设计课程设计模板
供配电设计课程设计模板一、教学目标本课程的教学目标是使学生掌握供配电设计的基本原理和方法，能够运用所学知识分析和解决实际问题。
具体目标如下：1.掌握供配电系统的基本组成部分和工作原理。
2.了解供配电系统的设计流程和计算方法。
3.熟悉电力线路、变压器、开关设备等电气设备的选择和应用。
4.能够运用CAD等软件进行供配电系统的设计和绘制。
5.具备对供配电系统进行调试和故障排除的能力。
6.能够根据实际需求，制定供配电系统的运行和维护方案。
情感态度价值观目标：1.培养学生对供配电行业的兴趣和热情，提高学生的职业认同感。
2.培养学生团队合作精神和责任感，提高学生的职业道德素养。
二、教学内容根据课程目标，教学内容主要包括以下几个部分：1.供配电系统的基本概念和组成：包括电力系统的基本原理、供配电系统的等级和拓扑结构等。
2.供配电系统的设计计算：包括负荷计算、电压选择、设备选型、保护配置等。
3.电气设备的选择和应用：包括电力线路、变压器、开关设备等的基本原理和选用原则。
4.供配电系统的运行和维护：包括系统调试、故障排除、运行管理、维护保养等。
5.案例分析：通过实际案例，使学生能够将所学知识运用到实际工程中。
三、教学方法为了提高教学效果，本课程采用多种教学方法相结合的方式：1.讲授法：通过教师讲解，使学生掌握供配电系统的基本原理和设计方法。
2.案例分析法：通过分析实际案例，使学生能够将理论知识运用到实际工程中。
3.实验法：通过实验操作，使学生熟悉电气设备的选择和应用，提高学生的实践能力。
4.讨论法：通过分组讨论，培养学生的团队合作精神和解决问题的能力。
四、教学资源为了支持教学内容和教学方法的实施，我们将采用以下教学资源：1.教材：《供配电系统设计》等相关教材，为学生提供系统的理论知识。
2.参考书：提供相关领域的参考书籍，丰富学生的知识体系。
3.多媒体资料：通过PPT、视频等形式，使教学内容更加生动形象。
4.实验设备：提供供配电系统相关实验设备，为学生提供实践操作的机会。
供配电课程设计,机械加工厂全厂变电所及厂区配电系统设计(word文档良心出品)
目录第一章绪论 (1)1.1工厂供电的意义 (1)1.2设计概述 (1)1.3设计任务及设计方案 (2)第二章负荷计算及功率补偿 (4)2.1 负荷计算的内容和目的 (4)2.2负荷计算的方法 (4)2.3无功功率补偿 (8)第三章变电所一次系统设计 (12)3.1 变电所的配置 (12)3.2变压器的选择 (12)3.2.1 变压器型号选择 (12)3.2.2 变压器台数和容量的确定 (12)3.3全厂变电所主结线设计 (13)3.3.1 对变电所主结线的要求 (13)3.3.2 变电所主接线方案 (14)3.4变电所的布置和结构设计 (14)3.4.1 变电所的布置设计 (14)3.4.2 变电所的结构设计 (15)第四章电气设备选择 (20)4.1短路电流计算 (20)4.2电气设备选择 (22)第五章电力变压器继电保护设计 (23)5.1电力变压器继电保护配置 (23)5.2电力变压器继电保护原理图设计 (23)5.3电力变压器继电保护整定计算 (24)第六章厂区线路设计 (26)6.1电力线路的接线方式 (26)6.2电力线路的结构 (26)6.3导线和电缆的选择 (26)6.4厂区照明设计 (30)第七章小结 (31)附录 (32)第一章绪论1.1工厂供电的意义工厂供电，就是指工厂所需电能的供应和分配，亦称工厂配电。
众所周知，电能是现代工业生产的主要能源和动力。
电能既易于由其它形式的能量转换而来，又易于转换为其它形式的能量以供应用；电能的输送的分配既简单经济，又便于控制、调节和测量，有利于实现生产过程自动化。
因此，电能在现代工业生产及整个国民经济生活中应用极为广泛。
在工厂里，电能虽然是工业生产的主要能源和动力，但是它在产品成本中所占的比重一般很小。
电能在工业生产中的重要性，并不在于它在产品成本中或投资总额中所占的比重多少，而在于工业生产实现电气化以后可以大大增加产量，提高产品质量，提高劳动生产率，降低生产成本，减轻工人的劳动强度，改善工人的劳动条件，有利于实现生产过程自动化。
变电所电气部分课程设计
目录序言 (1)1变电所原始资料 (2)2变压器旳设计 (3)2.1主变压器旳选择 (3)2.2所用变压器旳选择 (4)3电气主接线旳设计 (5)3.1电气主接线方案确实定 (5)3.2110KV侧电气主接线旳选择 (6)3.3变电所旳无功赔偿 (7)4短路电流计算 (7)4.1短路计算旳原则 (7)4.2短路电流旳计算措施和环节 (8)4.3短路电流计算成果表 (9)4.4短路电流旳计算 (9)4.5短路电流计算列表 (9)5电气设备旳选择 (10)5.1电气设备旳选择原则 (11)5.2 电气设备选择旳技术条件 (11)5.3 重要电气设备旳选择 (12)5.4 10KV高压开关柜选择 (14)6配电装置旳选择 (14)6.1高压配电装置旳选择 (14)1.附录1短路电流旳计算及程序阐明 (17)2.附录2 电气设备旳选择 (20)3.附录3主接线图 (29)4.参照文献 (29)前言电力工业是能源工业、基础工业，在国家建设和国民经济发展中占据十分重要旳位置，是时间国家现代化旳战略重点。
电能是一种无形旳、不能大量储存旳二次能源。
电能旳发、变、送、配和用电，几乎是在同一瞬间完毕旳，须随时保持功率平衡。
要满足国民经济发展旳规定就必须加强电网建设，而变电站建设就是电网建设中旳重要一环。
在变电站旳设计中，既规定所变电能能很好地服务于工业生产，又要切实保证工厂生产和生活旳用电旳需要，并做好节能工作，就必须到达如下基本规定：安全在变电过程中，不发生人身事故和设备事故。
可靠所变电能应满足电能顾客对用电旳可靠性旳规定。
优质所变电能应满足电能顾客对电压和频率等质量旳规定。
经济变电站旳投资要少，输送费用要低，并尽量地节省电能、减少有色金属旳消耗量和尽量地节省用地面积。
110KV变电站属于高压网络，该地区变电所所波及方面多，考虑问题多，分析变电所肩负旳任务及顾客负荷等状况，选择所址，运用顾客数据进行负荷计算，确定顾客无功功率赔偿装置。
变电工程课程设计
35kV降压变电站电气一次部分设计班级：电气0701班姓名：学号：指导教师：设计日期：2010年7月5日任务书一、课程设计的目的课程设计教学过程是实现本科培养目标要求的重要培养阶段。
变电站设计是将本专业所学知识进行一次综合运用的过程。
从理论上来说它涉及到电力系统课程的各方面的内容，以及发电厂电气部分和继电保护的部分内容。
可见它涉及面的广泛。
从工程上来说，它相当于实际工程设计的一部分，其意义也是十分重要的。
二、主要设计内容1.选择本变电所主变的台数、容量和类型。
2.设计本变电所的电气主接线，选出数个电气主接线方案进行技术经济综合比较，确定一个较佳方案。
3.进行必要的短路电流计算。
4.选择和校验所需的电气设备。
5.设计和校验母线系统。
三、重点研究问题1.短路电流计算2.设备选择和校验3.图纸的绘制四、主要技术指标驻设计参数1.为保证某地区供电需要，需设计一座35kV降压终端变电所，以10kV架空线给各农网供电。
2. 系统接线示意图如图1所示，L 为上级系统(35kV 侧)到变电站的线路长度(10km),L1-L8为10kV 出线(长度为10km)，各出线容量为：S 1=500kV A S 5=1000kV A S 2=800kV A S 6=1500kV A S 3=800kV A S 7=1500kV A S 4=1000kV A S 8=2000kV A本变电所10kV 母线到各出线均用10kV 架空线路供电。
3. 增长率m=8% 损耗率n=10%4. 系统最大运行方式时：)3500.02000.0(*min -=X ； 最小运行方式时：)7000.05000.0(*ma -=x X 。
线路电抗均为0.4Ω/km ，假设上级系统为无穷大电源。
L 18一、第一章主变的台数、容量和型号的选择 (5)1.负荷计算 (5)2.主变压器的选择 (5)二、第二章电气主接线的选择 (6)1.主接线一 (6)2.主接线二 (6)3.主接线三 (7)三、第三章短路电流计算 (8)四、第四章电气设备的选择和校验 (9)1.电气设备的选择 (9)2.电气设备的校验 (10)五、参考文献 (12)六、附录 (13)主变的台数、容量和型号的选择分析任务书给定的原始资料，根据变电所在电力系统中的地位和建设规模，考虑变电所运行的可靠性、灵活性、经济性，全面论证，确定主接线的最佳方案。
变电工程设计—课程设计
电压互感器的配置原则
第一，应满足测量、保护、同期和自动装置 的要求； 第二，保证在运行方式改变时，保护装置不 失压、同期点两侧都能方便地取压。
通常作如下配置：
母线— 6~220kV电压级的每组主母线的三相 上应装设电压互感器，旁路母线则视 回路出线外侧装设电压互感器的需要 而确定。
330~500kV电压级的电压互感器配置 双母线接线时，在每回出线和每组母线三相 上装设。 一个半断路器接线时，在每回出线三相上装 设。 主变压器进线和每组母线上则根据继电保护 装置、自动装置和测量仪表的要求，在一相或三 相上装设。
电所负荷一般不太大，所以直接选用
50kVA或100kVA的变压器。 6、保护接地装置的计算
① 求出高压侧（60kV或35kV)要求的接地电阻； ②求出10kV侧要求的接地电阻；
③求出所用电（380/220V)要求的接地电阻；
设计步骤：
◆ 3个电压等级共用一个接地装置，选用最小接地电
阻。然后考虑到没有自然接地体可利用，需计算 人工接地体的情况（根数），最后还要考虑在配
运行方式短路chkachka02ka02由上表数据比较可知最大运行方式下的冲击电流短路电流均大于最小运行方式的冲击电流和短路电流故按最大运行方式对电气设备进行选择校验
《变电工程设计》 课程设计
2016/6/27
机电工程学院
变电工程设计任务书
一、题目：终端变电所设计（或35/10kV) 二、设计原始资料 1、变电所性质 该变电所处于系统末端，直接以10kV线路供镇办 企业、军工厂以及农业排灌和生活用电。 2、自然条件 所区地势平坦，海拔120米，交通方便有公路经过 本所附近。最高气温+40℃，最低气温-38℃，年平均 气温25℃，最大风速25m/s,覆冰厚度10mm，土壤电阻 率为黄粘土60Ω.m,雷电日30，冻土深度为1米，主导 风向夏南风，冬西北风。
现代供电技术课程设计35KV变电所电气一次部分初步设计样本
评分＿＿＿＿＿＿日期＿＿＿＿＿＿XX大学课程设计阐明书课程名称: 当代供电技术题目: 某35KV变电所电气一次某些初步设计学院: XX学院专业: 电子信息科学与技术学号: XX姓名: XX指引教师: XX完毕日期: XX《供电技术》课程设计任务书合用专业: 电子信息科学与技术编写: 机电系崔海波时间: 11月1.设计题目——某35KV变电所电气一次某些初步设.2.设计任务（1）变电所位置及供电电源拟定；（2）变电所负荷记录与主变压器选取；（3）变电所供电系统拟定；（4）短路电流计算；（5）电气设备选取；（6）输电线路选取与敷设；（7）变电所继电保护与自动化装置。
3.原始资料1)某年产90万t原煤煤矿, 其供电设计所需基本原始数据如下：2)矿年产量: 90万t；3)服务年限: 75年；4)矿井沼气级别: 煤与沼气突出矿井；5)立井深度: 0.36km；6)冻土厚度: 0.35m；7)矿井地面土质: 普通黑土；8)两回35kv架空电源线路长度: l1=l2=6.5km;9)两回35kv电源上级出线断路器过流保护动作时间: t1=t2=2.5s;10)本所35kv电源母线上最大运营方式下系统电抗: Xs.min=0.12(Sd=100MV A);11)本所35kv电源母线上最小运营方式下系统电抗: Xs.min=0.22(Sd=100MV A);12)井下6kv母线上容许短路容量: Sal=100MV A;13)电费收取办法：两步电价制, 固定某些按最高负荷收费；14)本所35kv母线上补偿后平均功率因数规定值: cos¢’35.a≥0.9；地区日最高气温: θm=44℃；最热月室外最高气温月平均值: θm.o=42℃;最热月室内最高气温月平均值: θm.i=32℃;15)最热月土壤最高气温月平均值: θm.s=27℃;16)全矿负荷记录分组及关于需用系数、功率因数等如表1所示。
表1 全矿负荷记录分组表注: 1.线路类型: C表达电缆线路；K表达架空线路。
(完整word版)110kV变电站电气一次部分课程设计
课程设计任务书设计题目: 110kV变电站电气一次部分设计前言变电站（Substation）改变电压的场所。
是把一些设备组装起来，用以切断或接通、改变或者调整电压.在电力系统中，变电站是输电和配电的集结点。
主要作用是进行高底压的变换,一些变电站是将发电站发出的电升压，这样一方面便于远距离输电，第二是为了降低输电时电线上的损耗；还有一些变电站是将高压电降压,经过降压后的电才可接入用户。
对于不同的情况，升压和降压的幅度是不同的，所以变电站是很多的,比入说远距离输电时,电压为11千伏,甚至更高，近距离时为1000伏吧，这个电压经变压器后，变为220伏的生活用电，或变为380伏的工业用电。
随着我国电力工业化的持续迅速发展，对变电站的建设将会提出更高的要求.本文通过对110KV变电站一次系统的设计，其中针对主接线形式选择，母线截面的选择,电缆线路的选择,主变压器型号和台数的确定，保护装置及保护设备的选择方法进行了详细的介绍。
其中，电气设备的选择包括断路器、隔离开关、互感器的选择和方法与计算，保护装置包括避雷器和避雷针的选择.其中分析短路电流的计算方法和原因,是为了保证供电的可靠性。
目录第1章原始资料及其分析 (4)1原始资料 (4)2原始资料分析 (6)第2章负荷分析 (6)第3章变压器的选择 (8)第4章电气主接线 (11)第5章短路电流的计算 (14)1短路电流计算的目的和条件 (14)2短路电流的计算步骤和计算结果 (15)第6章配电装置及电气设备的配置与选择 (18)1 导体和电气设备选择的一般条件 (18)2 设备的选择 (19)结束语 (25)致谢 (26)参考文献 (27)附录一：一次接线图第一章原始资料及其分析1。
原始资料待建变电站是该地区农网改造的重要部分，预计使用3台变压器，初期一次性投产两台变压器，预留一台变压器的发展空间。
1。
1电压等级变电站的电压等级分别为110kV,35kV,10kV。
供变电课程设计(终稿)
课程设计题目某牵引变电所供变电工程设计专业电气工程及其自动化班级09电气三班学号20091794姓名陈仪霖指导教师陈金强电气工程学院课程设计任务书一、设计初始条件(已知技术参数)包含有A、B两牵引变电所的供电系统示意图如图1所示。
图1牵引供电系统示意图图1中，牵引变电所中的两台牵引变压器为一台工作，另一台备用。
电力系统1、2均为火电厂，选取基准容量S j为750MVA，在最大运行方式下，电力系统1、2的综合电抗标幺值分别为0.10和0.12；在最小运行方式下，电力系统1、2的综合电抗标幺值分别为0.11和0.14。
对每个牵引变电所而言，110kV线路为一主一备。
图1中，L1、L2、L3长度分别30km、50km、20km。
线路平均正序电抗X1为0.4Ω/km, 平均零序电抗X0为1.2Ω/km。
基本设计数据如表1所示。
表1 牵引变电所基本设计数据项目A牵引变电所B牵引变电所左臂负荷全日有效值（A）560 500右臂负荷全日有效值（A）780 730左臂短时最大负荷（A）[注] 720 700右臂短时最大负荷（A）1050 980牵引负荷功率因数0.85(感性) 0.85(感性)10kV地区负荷容量（kVA）2×1000 2×1000继电保护课程设计—110kV 降压变压器继电保护及其二次回路设计1 概述1.1设计方案简述本设计系统的阐明了牵引变电所B 主接线的设计。
包括对牵引变压器容量的计算、运行技术指标的计算，牵引变电所电压不平衡度计算，短路电流的计算；牵引变压器的选择，开关设备选型及稳定性校验，室内外母线选型及校验。
从多个角度合理准确的进行了牵引变电所供变电变压器的选型和整个供变电系统的设计，并从有效的进行了验证，使得整个设计完整、可靠。
1.2 设计初始条件包含有A 、B 两牵引变电所的供电系统示意图如图1-1所示：图1-1 牵引供电系统示意图图1-1 牵引变电所中的两台牵引变压器为一台工作，另一台备用。
变电所供配电课程设计
变电所供配电课程设计一、课程目标知识目标：1. 让学生掌握变电所供配电的基本概念、原理及组成部分；2. 使学生了解供配电系统中常见的设备及其作用；3. 帮助学生掌握电力系统中短路、过载等故障的处理方法；4. 引导学生了解电力系统的运行与管理。
技能目标：1. 培养学生运用供配电知识解决实际问题的能力；2. 提高学生分析、设计供配电系统的能力；3. 培养学生运用相关软件进行供配电系统仿真的技能；4. 培养学生团队协作、沟通表达的能力。
情感态度价值观目标：1. 培养学生对电力工程的兴趣和热情，激发他们探索科学的精神；2. 培养学生关注国家电力事业发展，增强社会责任感；3. 引导学生树立安全意识，养成严谨、认真、负责的学习态度；4. 培养学生尊重劳动、珍惜资源、保护环境的价值观。
课程性质：本课程为专业实践课程，旨在培养学生掌握供配电知识，具备实际操作和设计能力。
学生特点：学生具备一定的电气基础知识，但对供配电系统的了解有限，动手能力、创新能力有待提高。
教学要求：结合学生特点和课程性质，采用理论教学与实践操作相结合的方式，注重培养学生的实际操作能力和创新精神。
通过课程学习，使学生能够达到以上设定的课程目标。
后续教学设计和评估将围绕这些具体的学习成果展开。
二、教学内容1. 变电所供配电系统概述- 介绍变电所供配电系统的基本概念、组成及其功能；- 分析电力系统运行的基本原理。
2. 变电所主要设备及其作用- 详解变压器、断路器、隔离开关等主要设备的工作原理及功能；- 学习电力线路、配电装置等部分的构造和性能。
3. 供配电系统故障处理- 掌握短路、过载等常见故障的现象及原因；- 学习故障处理方法及安全措施。
4. 电力系统的运行与管理- 了解电力系统的调度、监控、保护等方面的知识；- 掌握电力系统运行维护的基本要求。
5. 供配电系统设计及实践- 学习供配电系统的设计原则和步骤；- 结合实际案例，开展供配电系统设计实践。
变配电课程设计报告范例
AB相
Pab（w）
Qab(Var)
BC相
Pbc(w)
Qbc(Var)
电压表16L1-U
0.3
1
1
0.3
0
有功功率表1D1-W
0.75
1
1
0.75
0.75
无功功率表1D1-VAR
0.75
1
2
0.75*2
0.75*2
有功电度表DS1
1.5
0.38 0.925
9
5 12
5 12
无功电度表DX1
1.5
0.38 0.925
9
5
12
5
12
总计
/
/
/
12.55
24
12.55
24
PT二次侧接入表计图：
根据上表求出不完全星型部分负荷：
故
故
因为每相上接有不安装绝缘监视电压表
故A相负荷
B相负荷
因为A相负荷与C相负荷相同，从上述计算中可知，B相负荷为最大，故选B相校验：
满足要求。
型号
额定变比
准确度
额定容量（VA）
DW4-10/200多油式断路器的相关数据：
Ue=10kVIe=200AIekd=2.88kAIT=7.4(1)kAimax=12.8kA
GW1-10/200户外隔离开关的相关数据：
Ue=10kV Ie=200AIT=7(5)kA Idw=15kA
I类负荷：
热稳定校验： ，满足热稳定条件。
动稳定校验：
取36台电容器，则实际无功补偿容量为：
5.得出无功补偿后的功率因数为：
6.五年后的发展，增长系数为： （k%取0.06）
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
题目：《牵引供变电》课程设计院系：电气工程系专业：电气工程及其自动化学号：姓名：指导教师：吕晓琴老师西南交通大学峨眉校区 2013年月日课程设计任务书专业电气工程及其自动化姓名学号开题日期：2013 年 10 月 3 日完成日期：2013年 11月 15日题目牵引变电所电气主接线设计一、设计的目的通过该设计，使学生初步掌握交流电气化铁道牵引变电所电气主接线的设计步骤和方法；熟悉有关设计规范和设计手册的使用；基本掌握变电所主接线图的绘制方法；锻炼学生综合运用所学知识的能力，为今后进行工程设计奠定良好的基础。
二、设计的内容及要求1、按给定供电系统和给定条件，确定牵引变电所电气主接线。
2、选择牵引变电所电气主接线中的主要设备。
如：母线、绝缘子、隔离开关、熔断器、断路器、互感器等。
选择时应优先考虑采用国内经鉴定的新产品、新技术。
3、提交详细的课程设计说明书和牵引变电所电气主接线图。
三、指导教师评语四、成绩指导教师 (签章)年月日牵引变电所课程设计原始资料原始资料（任选其中一所进行设计）1、电力系统及牵引变电所分布图图例：：电力系统，火电为主：地方220/110kV区域变电所：地方110/35/10kV变电站：铁道牵引变电所——：三相高压架空输电线图中：L1：220kV 双回路 150kM LGJ-300L2：110kV 双回路 10kM LGJ-120L3：110kV 20kML4：110kV 40kML5：110kV 60kML6：110kV 双回路 20kML7：110kV 30kML8：110kV 50kML9：110kV 60kML10：110kV 60kM未标注导线型号者均为LGJ-185，所有导线单位电抗均为X=0.4Ω/kM牵引变压器容量如下（所有Ud%=10.5）：A：2×3.15万kVA B：2×3.15万kVAC：2×3.15万kVA D：2×1.5万kVAE：2×1.5万kVA F：2×1.5万kVA2、电力系统对各牵引变电所的供电方式及运行条件[1] 甲站对A所正常供电时，两回110kV线路中，一回为主供电源，另一回备用。
A所内采用两台牵引变压器固定全备用。
所内不设铁路岔线。
27.5kV侧需设室外辅助母线，每相馈线接电容补偿装置二组，电容器室内，电抗器室外。
[2] 甲站对B所供电时，110kV线路还需经B所送至丙站。
正常运行时B所内有系统功率穿越。
当甲站至B的输电线路故障时，B所由丙站供电，丙站内110kV母线分段运行，输电线L4、L5分别接入不同的分段母线上。
正常运行时，丙站内110kV母线分段断路器断开。
B所提供甲站至丙站的载波通道。
B所内采用两台牵引变压器固定全备用。
所内不设铁路岔线，外部有公路直通所内。
27.5kV侧需设室外辅助母线，每相馈线接电容补偿装置二组，电容器室内，电抗器室外。
[3] C所由丙站送出的两回110kV线路供电。
但正常运行时，由甲站送至丙站（L5）再由丙站送至C所的一回110kV线路（L6）平时不向牵引负荷供电。
只经过C所的110kV母线转接至某企业110kV变电站。
C所内采用两台变压器，固定全备用。
所内不设铁路岔线，外部有公路直通所内。
牵引侧除向两个方向的牵引网供电外，还要向电力机务段供电（两回）和地区10kV 负荷供电（一回）。
C所内设有27.5/10kV 1000kVA动力变压器一台。
10kV高压间内设有4路馈线，每路馈线设有：电流表、电压表、有功电度表、无功电度表。
设有电流速断和接地保护，继电保护动作时间0.1秒。
10kV高压间设在27.5kV高压室一端，单独开门。
27.5kV侧设室外辅助母线，每相馈线接电容补偿装置二组，电容器室内，电抗器室外。
[4] 牵引变电所D、E、F由乙站供电。
正常运行时，110kV线路在E所内断开，不构成闭合环网。
E所内的牵引变压器正常运行时，接入由D所送来的电源线L8上，L8故障时可转接至F所由L9供电。
D、F所均可能有系统功率穿越。
但正常运行时，F所无系统功率穿越。
D所内采用两台牵引变压器固定全备用。
所内不设铁路岔线。
27.5kV侧设室外辅助母线，每相馈线接电容补偿装置二组，电容器室内，电抗器室外。
所用电有地方10kV可靠电源。
[5] E所内采用两台牵引变压器固定全备用。
所内不设铁路岔线，有公路引入所内。
27.5kV侧不设室外辅助母线，每相馈线接电容补偿装置二组，电容器室内，电抗器室外。
所用电采用在110kV进线隔离开关内侧接入（3110）/0.23kV 单相变压器，以提高向硅整流装置供电的可靠性。
[6] F所内采用两台牵引变压器固定全备用。
所内不设铁路岔线。
27.5kV 侧设室外辅助母线，每相馈线接电容补偿装置二组，电容器室内，电抗器室外。
该地区无地方10kV电源。
[7] 牵引变电所A、C、E 110kV侧要求计费，牵引变电所B、D、F 27.5kV 侧要求计费，采用低压侧(27.5kV侧)计费时，110kV侧仍需设电压监视。
[8] 各变电所设计时，一律按海拔h≤1000m，I级污秽地区，盐密δ≤0.1毫克/厘米2，最高环境温度+40℃考虑。
[9] 各牵引变电所均设置避雷针三座。
[10] 牵引变电所B、D 110kV线路采用纵向平行引入方式；C、E 110kV线路采用横向相对引入方式；A、F 110kV线路采用T字型引入方式。
[11] 假定各牵引变电所馈线主保护动作时间tb=0.1秒，27.5kV母线采用矩型截面硬铝母线，母线间距a=40cm，母线跨距l=120cm；10KV母线采用矩型截面硬铝母线，母线间距a=25cm；母线跨距l=100cm。
[12] 各牵引变电所主控制室均采用一对一集中控制方式，直流电源电压均为220V。
目录第1章牵引变电所主结线设计原则及要求 (1)1.1概述 (1)1.2电气主接线基本要求 (1)1.3电气主接线设计应遵循的主要原则与步骤 (2)第2章牵引变电所电气主接线图设计说明 (3)第3章短路计算 (4)3.1短路计算的相关概念、内容和目的 (4)3.2短路点的选取 (4)3.3短路计算 (4)第4章设备及选型 (6)4.1硬母线的选取 (6)4.2支柱绝缘子和穿墙导管的选取 (8)4.3高压断路器的选取 (9)4.4高压熔断器的选取 (10)4.5隔离开关的选取 (11)4.6电压互感器的选取 (11)4.7电流互感器的选取 (12)4.8避雷器的选取 (13)附图 (15)后记．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．16第一章牵引变电所主结线设计原则及要求1.1概述牵引变电所（含开闭所、降压变电所）的电气主结线，是指由主变压器、高压电器和设备等各种电器元件和连接导线所组成的接受和分配电能的电路。
用规定的设备文字符号和图形代表上述电气设备、导线，并根据他们的作用和运行操作顺序，按一定要求连接的单线或三线结线图，称为电气主结线图。
它不仅标明了各主要设备的规格、数量，而且反映各设备的连接方式和各电气回路的相互关系，从而构成变电所电气部分主系统。
电气主结线反映了牵引变电所的基本结构和功能。
在运行中，它能表明与高压电网连接方式、电能输送和分配的关系以及变电所一次设备的运行方式，成为实际运行操作的依据；在设计中，主结线的确定对变电所电气设备选择、配电装置布置、继电保护装置和计算、自动装置和控制方式选择等都有重大影响。
此外，电气主结线对牵引供电系统运行的可靠性、电能质量、运行灵活性和经济性起着决定性作用。
此外，电气主结线及其组成的电气设备，是牵引变电所的主体部分。
1.2电气主接线基本要求电气主接线应满足可靠性、安全性、经济性和方便性四项基本要求：1.可靠性首先应保证电力牵引负荷、运输用动力、信号负荷安全、可靠供电的需要和电能质量。
牵引负荷和部分动力负荷为一级负荷，中断供电将直接造成运输阻塞，甚至造成人员伤亡、设备损坏，进而导致严重的经济损失和政治影响。
2.安全性具有必要的运行灵活性，使检修维护安全方便。
运行灵活性是指在系统故障或变电所故障和检修时，能适应调度的要求，达到灵活、简便、迅速地倒换运行方式，且故障的影响范围最小。
3.经济性力求减少投资和运行费用。
经济性主要取决于汇流母线的结构类型与组数、主变压器容量、结构形式和数理、高压断路器容量等。
在设计中，必须力求技术、经济两者的统一。
4.方便性应力求接线简洁明了，并有发展和扩建余地。
主接线整体结构和各回路应力求简洁，便于操作运行。
1.3电气主接线设计应遵循的主要原则与步骤在电气主结线的设计中，应遵循的主要原则与步骤：1.应以批准的设计任务书为依据，以国家经济建设的方针政策和有关的技术政策、技术规范和规程为准则，结合工程具体特点和实际调查掌握的各种基础资料，进行综合分析和方案研究。
2.主结线设计与整个牵引供电系统供电方案、电力系统对电力牵引供电方案密切相关，包括牵引网供电方式、变电所布点、主变压器接线方式和容量、牵引网电压水平及补偿措施、无功、谐波的综合补偿措施以及直流牵引系统电压等级选择等重大综合技术问题，应通过供电系统计算进行全面的综合技术经济比较，确定牵引变电所的主要技术参数和各种技术要求。
3.根据供电系统计算结果提供的上述各种技术参数和有关资料，结合牵引变所高压进线及其与系统联系、进线继电保护方式、自动装置与监控二次系统类型、自用电系统，以及电气化铁路当前运量和发展规划远景等因素，并全面考虑对主结线的基本要求，做出综合分析和方案比较，以期设计合理的电气主结线。
4.新技术的应用对牵引变电所主结线结构和可靠性等方面，将产生直接影响。
第二章牵引变电所电气主结线选择及图的说明由原始资料可知，牵引变电所A由甲站供电。
正常运行时，L2为双回路，即有两条电源进线，并且来自同一个变电站，因此为中间式变电所，无系统功率穿越。
A所采用两台牵引变压器固定备用，所内不设铁路岔线27.5KV侧需设室外辅助母线，每相馈线接电容补偿装置二组，电容器室内，电抗器室外。
该牵引变电所的运行方式如下：1.一次侧(1)主接线形式选择：双T结线由于A变电所无系统功率穿越，因此采用双T结线的主接线形式。
两路110KV电源进线中，一路为主用，一路为备用(2)牵引变压器选择：两台三相三绕组变压器两台三相主变压器，其绕组连接形式为YND-11变压器，二次侧绕组有一相接地并与钢轨连接。
平时用隔离开关将两路隔开，当主电源故障中断供电时，则转换到由备用电源对备用变压器供电，该转换由备用电源自投装置自动完成。
设备检修时同理。
2.二次侧(1)辅助母线：四条辅助母线考虑牵引母线引入高压室的方便，在高压室外设置四条辅助母线。
