利达消防设备接线图
北京利达
利达常用消防模块接线示意图利达华信消防设备产品技术交流网 / 2012-10-19本文我们将为大家讲解利达华信常用消防模块的接线示意图，希望对大家的学习和工作有所帮助。
一、LD4400E-1输入模块端子图与接线图示例五、LD3600EN总线短路保护器端子图与接线图示例六、LD6806E中继模块端子图与接线图示例二、LD4400EN-2端子图与接线图示例三、LD6800EC-1输入输出模块端子图与接线图示例四、LD6800EC-2双输入双输出控制模块端子图与接线图示例利达LD2000E手动报警按钮接线端子及接线图利达华信消防设备产品技术交流网 / 2012-10-30J-SA P-M-LD2000E-A是利达华信手动报警按钮，本文利达消防交流网技术工程师将为大家讲解利达LD2000E手动报警按钮接线端子及接线示意图。
利达LD5506EN气体灭火控制器接线端子及现场接线图利达华信消防设备产品技术交流网 / 2012-10-31LD5506EN气体灭火控制器是利达华信最新气体灭火控制器，本文利达报警之家工程师将为大家讲解利达LD5506EN控制器的接线端子图以及现场应用接线图。
LD5506EN气体灭火控制器端子图LD5506EN气体灭火控制器与现场设备示意图下一篇:利达紧急启停按钮LD1200A外形结构尺寸及端子图利达华信壁挂气体灭火控制器LD5501EN外形示意图及接线图利达LD9201EN联动控制盘接线示意图利达华信消防设备产品技术交流网 / 2012-10-31LD9201EN是利达华信联动控制盘，具有32路多线或总线控制功能，既可以作为总线盘间接控制现场设备，也可以作为多线盘直接控制现场设备。
本文利达消防报警之家工程师将为大家讲解利达LD9201EN控制盘的接线示意图。
当作总线盘使用时仅用上图（外形尺寸图）所示总线控制盘即可，当作多线盘使用时，需要根据需要增加8路多线输出板，每块8路多线输出板具有8路输出功能，其接线端子和现场设备的连接示意图如下，当8路多线输出板中有空闲的回路时，相应回路的输出端子处应按照图中第8路的示范，分别接入5.1KΩ和82KΩ电阻。
消防系统(利达产品)LD6910使用说明书
LD6910系列消防网络通讯转换器使用说明书利达集团北京利达安信数码科技有限公司LEADER B E I J I N G L E A D E R E N S I G N D I G I T A L T E C H N O L O G Y C O.,L T DLD6910系列通讯转换器是使用在联网单位消防值班室现场的重要消防网络设备。
它需要与联网单位建筑内已经安装并正常运行的火灾报警控制器配合使用，通过开关量或RS232/485串行端口采集现场火灾报警控制器的火警和各类故障信息，并将上述信息通过电话线路，以主动上传和等待巡检两种方式发送到城市消防自动报警监控中心。
同时接收监控中心下发的各类命令和设置信息。
LD6910系列通讯转换器根据功能和性能的不同，又分为以下几类产品。
LD6911通讯转换器使用说明LD6911通讯转换器是LD6910系列的标准产品，具有操作功能丰富、联接方式多样等特点，可以应用到各类联网工程当中。
一、主要功能1、与火灾报警控制器可通过RS232、RS422/485及开关量连接。
通过串行端口联接时，要求火灾报警控制器的相关信息可以通过相匹配的串行端口输出，并需要生产厂家提供通讯协议。
2、信息传输通过公用或内部电话交换网。
设备的参数需由城市消防自动报警监控中心的消防工作站经电话线设定。
3、LED显示控制器及本机状态，各种按键操作方便快捷。
4、值班员可不依赖于火灾报警控制器，直接通过本设备向监控中心以手动方式强行发送报警信号。
5、值班员可以对火情作出多种确认，具体分为：火警、测试、误报等。
确认的信息立即传送到监控中心。
如未作出确认，在规定的时间后，将自动将未确认火情传送到监控中心。
6、城市消防自动报警监控中心的管理员可依照预先设定的时间或随时通过本设备检查某一联网单位消防值班人员的在岗状况。
7、本设备最好使用独立的电话线路，当条件确不具备，只能与消防值班室共同使用一部电话时，具有电话交换机和报警强制切换功能。
2024版年度利达LD128EII消防主机图解教程
2024/2/2
主机板
集成消防控制核心 功能的主电路板。
按键面板
包含操作按键，用 于实现系统控制、 功能切换等。
电源模块
为主机提供稳定工 作电压的电源部件。
9
安装前准备工作
确认安装环境
选择干燥、通风、无腐蚀性气体的室内环境。
检查主机配件
确认主机、备电、联动电源等设备齐全且无 损坏。
2024/2/2
Alt+Tab
程序切换快捷键，快速在多个程序间 进行切换。
Esc
退出当前操作或返回上一级菜单。
16
软件更新与升级方法
2024/2/2
在线升级
通过软件内置的升级功能，连接互联网后自动检测并下载最新版 本进行安装。
离线升级
从官方网站下载升级包，按照升级说明进行手动安装升级。
注意事项
升级前需备份重要数据，确保升级过程中电源稳定，避免意外中 断导致系统损坏。
01
定期对探测器进行校准和测
试，确保其正常工作。
02
03
定期检查主备电切换功能是 否正常，确保在紧急情况下
能够正常切换。
04
2024/2/2
05
建立完善的维护记录和管理 制度，对主机进行定期巡检
和维护保养。
27
06
实际操作演练与考核
2024/2/2
28
模拟报警处理演练
报警信息识别
学员需准确识别系统显示的报警信息，包括火灾、 故障等类型。
措施。
2024/2/2
故障报警
当设备发生故障时，消防主机发出 故障声光信号，并显示故障信息。 需及时检查并修复故障设备。
其他报警
根据系统设置，消防主机还可能发 出其他类型的报警，如监管报警、 气体灭火报警等。需根据报警类型 采取相应处理措施。

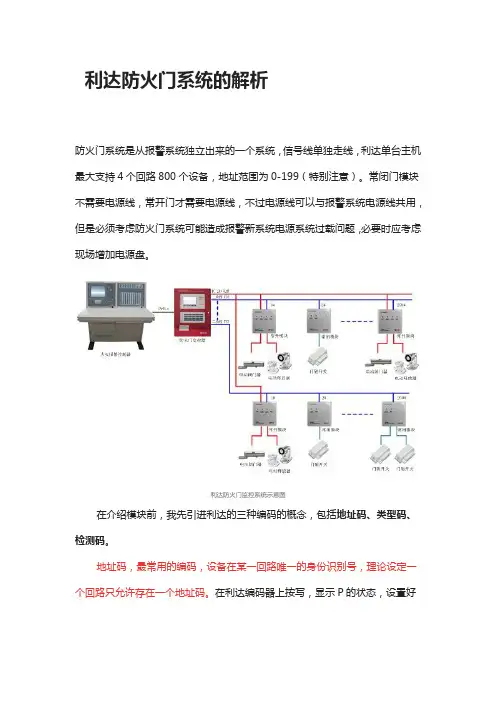

利达防火门系统的解析
利达防火门系统的解析防火门系统是从报警系统独立出来的一个系统，信号线单独走线，利达单台主机最大支持4个回路800个设备，地址范围为0-199（特别注意）。
常闭门模块不需要电源线，常开门才需要电源线，不过电源线可以与报警系统电源线共用，但是必须考虑防火门系统可能造成报警新系统电源系统过载问题，必要时应考虑现场增加电源盘。
利达防火门监控系统示意图在介绍模块前，我先引进利达的三种编码的概念，包括地址码、类型码、检测码。
地址码，最常用的编码，设备在某一回路唯一的身份识别号，理论设定一个回路只允许存在一个地址码。
在利达编码器上按写，显示P的状态，设置好要编的地址号接好设备按确认，当显示的地址码自动加1，则表示地址码编写成功！编码器上按读，显示C的状态，接好设备，按确认即可读取设备的地址码！类型码，常用于同一个设备接不同设备，进行功能类型切换选择的一种编码，利达编码器不断按类型，屏幕显示L时表示写入类型码，写好后也会自动＋1，屏幕显示E表示读类型码。
检测码，对设备线路检测，开门到位等检测信号进行屏蔽的一种编码，利达编码器不断按类型，屏幕第一个字显示9时表示检测码写入，写好后也会自动＋1，屏幕第一个字显示3时表示读检测码防火门系统，有三类模块，输入模块LD4400ED-1，常开门模块LD-FM6021和常闭门模块LD-FM6022。
输入模块LD4400ED-1，就是报警系统中的单输入模块，常用于利达防火门主机接受其他厂家报警主机的开关量信号，例如其他报警主机收到火警，触发对应的输入输出模块动作，给出一个闭合信号，这个闭合信号接入我们的输入模块，传回我们的防火门主机，防火门主机根据输入模块的信号，启动对相应的常开防火门，从而达到夸厂家主机联动的功能，但是前提是其他报警主机和利达防火门主机都必须处于自动状态，这种开关量信号对接也可用于部分报警主机直接的联动，这只是电信号层面的点对点的，是否满足消防规范请自行权衡接线如下图：注意，若不接线路检测电阻（11-12对应的设备端电阻），可通过按编码器两次“写”键，屏幕显示“P.”（即P带点的状态）编写地址，“P.”状态下编写地址，可以看作编写地址码的同时编写了一个检测码“9002”（9002表示模块不检测线路故障，不用接电阻）常闭门模块LD-FM6022,用于双常闭门和单常闭门的状态监视，单常闭门配接一组金属门磁开关，双常闭门配接两组金属门磁开关，这里通俗讲一下金属门磁开关，门磁开关由两部分组成，磁铁和磁力感应开关（带线的那块），当常闭门正常关闭的时候，磁铁和磁力开关对齐，距离小于指定值时，磁力开关在磁铁的磁力作用下处于闭合状态，模块显示正常！当常闭门打开了，磁铁和磁力开关距离过大，磁力开关失去了磁力的左右自动弹开处理开路状态，常闭门模块此时检测不到闭合信号，则显示模块故障，从而显示门的状态不对而报故障！接线图如下：如上图所示，常闭门模块默认为双门，类型码为L059，所以双门不需要设置类型码，直接P编地址即可，如果不加电阻，则需要写检测码“9002”，当然你也可以用“P.”编写地址代替。
利达128EQ主机使用使用说明
一．系统介绍JB-QB/LD128E(Q)联动型中文火灾报警控制器（以下简称LD128E(Q)）是智能化的二总线火灾自动报警设备，采用中文液晶显示，满足《消防联动控制设备通用技术条件GB16806-1997》规范。
LD128E(Q)集报警及联动控制于一体，主要针对中、小型消防工程项目设计，广泛应用于宾馆、公寓、商场、餐饮娱乐场所、工厂等，同时它可作为大型工程的区域火灾报警控制器使用。
LD128E(Q)联动控制器可配接4个回路，每回路可混接256个探测器、联动模块或区显。
即LD128E(Q)联动控制器总容量为1024点，其中探测器、联动模块和区显的比例可自由调配。
同时它除有一组公共火警继电器输出节点外，还有6路继电器有源输出。
LD128E(Q)联动控制器具有一个CAN总线接口，可与我公司生产的其它控制器形成对等网络，同时具备RS232接口，可与CRT、楼宇自动化设备及远程消防管理系统相连。
1.1功能简介1.1.1液晶显示LD128E(Q)采用全液晶中文显示，并配发光二极管指示系统关键状态信息。
液晶的使用使用户方便快捷地查询系统火灾信息及系统工作状态，它的全中文及菜单功能使用户不必花费大量的时间来学习系统的操作方法，只要查询菜单就能进行操作。
方便快捷的按键方式，使您能够快速的查询到您所要的信息。
1.1.2布线方式LD128E(Q)采用二总线回路，总线设计可减少工程布线及方便工程安装调试。
同时支持分支、单支、树型分支、环形等多种布线方式。
1.1.3节点输出系统具备6组可编程继电器有源输出，可根据用户的需要设置启动逻辑。
继电器的逻辑表达式可直接从键盘输入，无需任何专业人员即可在现场进行编程，特别适合使用单位和安装工程公司人员在现场调试操作。
1.1.4火警记录系统具有黑匣子功能，可存储1000条纪录，用户可方便地在系统菜单中调出所存储的火警纪录。
这种方式先进、可靠、存储记录时间长。
1.1.5打印功能系统可根据用户的要求配置并行中文打印机，并可根据用户需要，选择打印内容。
利达产品介绍
利达接线图设备的技术支持：主要针对于模块、探头的编码。
EN系列主机采用混合编址。
但为了便于现场编写逻辑关系及后期维护保养建议采取以下顺序编址：感烟探测器→感温探测器→燃气探测器→手动报警按钮→消火栓按钮→输入模块→输入输出模块。
其次是探测器、模块等的接线方式。
一般情况下施工方要了解接线方式，就要考虑到现场有没有预埋走线，是否需要重新布线。
一．现场经常用到的几种探头的技术支持1．LD10EN底座:用于LD3000EN/A、LD3300EN等探测器，采用二总线并联接线方式，TC+，TC-端子不分正负极。
1.12．LD2000E-A手动火灾报警按钮内部接线图（如图1.2所示）：3、4脚是二总线端子，TC2、TC1无极性，1、2脚是一组无源常开接点，通过电压小于30V通过电流100MA，5脚6脚是备用消防电话接口，配合电话手柄使用。
如使用总线电话需要配合总线电话模块使用。
图1.23．LD2001EN消火栓按钮内部接线图（如图1.3所示）：3、4脚是二总线端子，TC2、TC1无极性，1、2脚是一组无源常开接点，接直接启泵线（图1.4），通过电压小于30V通过电流 100MA,7脚是24V+，8脚是消防泵的反馈线。
图1.3图1.44. LD3101/B点型可燃气体探测器内部接线示意图（如图1.5所示）：TC+，TC-，24V+，24V-四个端子。
3101/B点型可燃气体探测器探头编码方式是将TC+与24V+短接，TC-与24V-短接，用编码器的红色夹子夹在TC+上,黑色夹子夹在TC-上进行编码。
图1.55.LD4400EN-1/2输入模块端子图与接线图示例（如图1.6、1.7所示）：6脚5脚是二总线TC+，TC-原则上不分正负极，11脚12脚是一组无源长开点，8脚7脚是一组无源长开点。
端子现场设备上需要加15K 线路检测电阻。
图1.6图1.76．LD6800EC-1输入/输出模块内部接线图（如图1.8所示）：1脚24V+，2脚24V-必须分极性，5、6脚TC+、TC-，11、12脚现场反馈信号接入点，需要接82K线路检测电阻。
利达消防设备接线办法阐明
利达消防设备接线办法阐明利达消防设备接线办法阐明1、LD3000EN/A烟（LD3300EN温）感：二总线，无极性，恣意接TC-、TC+端子。
布线恳求：（1）信号线管井主线：宜选用截面积ge;1.5平方毫米的双绞铜芯线，穿金属管或阻燃管敷设，也可选用电缆，规范为RVV2;x;1.5平方毫米。
关于平面线能够选用RVS-2;x;1.0或RVV2;x;1.0平方毫米的双绞铜芯线。
信号2、LD2000E-A手报（LD2001EN消火栓按钮）：二总线，无极性，接3、4端子。
电话线接5，6端子。
LD2001EN消火栓按钮二总线，无极性，接3、4端子。
消防泵主张接1，2端子，泵答复接7，8端子（有源24V答复信号）布线恳求：（1）信号线管井主线：宜选用截面积ge;1.5平方毫米的双绞铜芯线，穿金属管或阻燃管敷设，也可选用电缆，规范为RVV2;x;1.5平方毫米。
关于平面线能够选用RVS-2;x;1.0或RVV2;x;1.0平方毫米的双绞铜芯线。
（2）联接线路的长度应以总导线电阻3、LD3600EN总线短路维护器:二总线，输入端有极性，接5，6端子，6为正极。
输出端无极性，接8，9端子。
布线恳求：（1）信号线管井主线：宜选用截面积ge;1.5平方毫米的双绞铜芯线，穿金属管或阻燃管敷设，也可选用操控电缆，规范为RVV2;x;1.5平方毫米。
关于平面线能够选用RVS-2;x;1.0或RVV2;x;1.0平方毫米的双绞铜芯线。
（2）联接线路的长度应以总导线电阻4、LD4400EN-1输入模块（信号模块）：二总线，无极性，接5、6端子。
开关信号接11、12端子。
且11，12端要接１５Ｋ电阻。
布线恳求：（1）信号线管井主线：宜选用截面积ge;1.5平方毫米的双绞铜芯线，穿金属管或阻燃管敷设，也可选用操控电缆，规范为RVV2;x;1.5平方毫米。
关于平面线能够选用RVS-2;x;1.0或RVV2;x;1.0平方毫米的双绞铜芯线。
北京利达 LD9100C多线联动控制盘使用说明书
2根，停止线2根）、1条地线，还有1条回答信号。
2.1 LD9100C盘手动状态LD9100C盘开机运行后，该盘面首先是手动状态，即LD9100C盘收到控制器的请求信号时，该盘面的请求灯亮，要想启动设备必须按下相应的启动键，被控设备才运作，并且启动指示灯亮。
如有回答信号，回答指示灯也亮。
按下相应的停止键，被控设备停止运行。
2.2 LD9100C盘自动状态LD9100C盘开机运行后，状态为手动状态，手动指示灯亮，此时按下自动键，LD9100C盘处于自动状态，自动指示灯亮。
若LD9100C盘接受到控制器的请求信号，此时相应的被控设备自动启动运行，并且启动指示灯亮。
如有回答信号，回答指示灯也亮。
按下相应的停止键，被控设备停止运行。
2.3 LD9100C盘的强制开机运行后，状态为手动状态，若要强制启动某台设备，此时打开强制锁，不管控制设备的逻辑是否成立，只要按下启动键，该被控设备就启动运行，同时启动指示灯亮。
如有回答信号，回答指示灯也亮。
按下相应的停止键，被控设备停止运行。
2.4 LD9100C盘的复位如需要消除原来的信息,复位控制器，LD9100C盘也随之复位。
2.5 LD9100C盘与控制器的接线,盘（如果只带LD9100C的话）,所以LD9100C与以前的联动盘如:LD9100B,LD5500B,LD7000等不能在一起使用,如果一定要配合使用的话需要通过模块来转换启动命令。
LD9100C与我公司新研制的注意事项：1．本产品到达工程现场后要注意进行环境维护，要求在防尘、防潮、防蛀的环境下进行施工。
2．箱体必须可靠接地。
3．如安装在强磁场环境下，必须采取有效的屏蔽措施。
4．调试维修必须由专业人员进行，严禁带电拔插操作。
5．未经本公司许可不得擅自改动内部设置连线。
6．由于违反上述注意事项而引起的品质问题，本公司不负责保修。
利达128eqⅱ使用说明书
一．系统介绍JB-QB/LD128E(Q)Ⅱ联动型中文火灾报警控制器（以下简称LD128E(Q)Ⅱ）是智能化的二总线火灾自动报警设备，采用中文液晶显示，满足《消防联动控制设备通用技术条件GB16806-1997》规范。
LD128E(Q) Ⅱ集报警及联动控制于一体，主要针对中、小型消防工程项目设计，广泛应用于宾馆、公寓、商场、餐饮娱乐场所、工厂等，同时它可作为大型工程的区域火灾报警控制器使用。
LD128E(Q) Ⅱ联动控制器可配接16个回路，每回路可混接256个探测器、联动模块或区显。
即LD128E(Q) Ⅱ联动控制器总容量为4096点，其中探测器、联动模块和区显的比例可自由调配。
同时它除有一组公共火警继电器输出节点外，还有6路继电器有源输出。
LD128E(Q)Ⅱ联动控制器具有一个CAN 总线接口，可与我公司生产的其它控制器形成对等网络，同时具备RS232接口，可与CRT、楼宇自动化设备及远程消防管理系统相连。
1.1功能简介1.1.1液晶显示LD128E(Q)Ⅱ采用全液晶中文显示，并配发光二极管指示系统关键状态信息。
液晶的使用使用户方便快捷地查询系统火灾信息及系统工作状态，它的全中文及菜单功能使用户不必花费大量的时间来学习系统的操作方法，只要查询菜单就能进行操作。
方便快捷的按键方式，使您能够快速的查询到您所要的信息。
1.1.2布线方式LD128E(Q)Ⅱ采用二总线回路，总线设计可减少工程布线及方便工程安装调试。
同时支持分支、单支、树型分支、环形等多种布线方式。
1.1.3节点输出系统具备6组可编程继电器有源输出，可根据用户的需要设置启动逻辑。
继电器的逻辑表达式可直接从键盘输入，无需任何专业人员即可在现场进行编程，特别适合使用单位和安装工程公司人员在现场调试操作。
1.1.4火警记录系统具有黑匣子功能，可存储1000条纪录，用户可方便地在系统菜单中调出所存储的火警纪录。
这种方式先进、可靠、存储记录时间长。
EC北京利达火灾报警设备接线及布线说明
北京利达华信常用火灾报警产品接线端子说明1、LD3000EN/A烟（LD3300EN温）感：二总线，无极性，任意接TC-、TC+端子。
布线要求：（1）信号线管井主线：宜选用截面积≥1.5平方毫米的双绞铜芯线，穿金属管或阻燃管敷设，也可采用电缆，规格为RVV2×1.5平方毫米。
对于平面线可以采用RVS-2×1.0或RVV2×1.0平方毫米的双绞铜芯线。
信号2、LD2000E-A手报（LD2001EN消火栓按钮）：二总线，无极性，接3、4端子。
电话线接5，6端子。
LD2001EN消火栓按钮二总线，无极性，接3、4端子。
消防泵启动接1，2端子，泵回答接7，8端子（有源24V回答信号）布线要求：（1）信号线管井主线：宜选用截面积≥1.5平方毫米的双绞铜芯线，穿金属管或阻燃管敷设，也可采用电缆，规格为RVV2×1.5平方毫米。
对于平面线可以采用RVS-2×1.0或RVV2×1.0平方毫米的双绞铜芯线。
（2）连接线路的长度应以总导线电阻<70Ω为限，超过应增大导线的线径，或加装总线中继器。
3、LD3600EN总线短路保护器:二总线，输入端有极性，接5，6端子，6为正极。
输出端无极性，接8，9端子。
布线要求：（1）信号线管井主线：宜选用截面积≥1.5平方毫米的双绞铜芯线，穿金属管或阻燃管敷设，也可采用控制电缆，规格为RVV2×1.5平方毫米。
对于平面线可以采用RVS-2×1.0或RVV2×1.0平方毫米的双绞铜芯线。
（2）连接线路的长度应以总导线电阻<70Ω为限，超过应增大导线的线径，或加装总线中继器4、LD4400EN-1输入模块（信号模块）：二总线，无极性，接5、6端子。
开关信号接11、12端子。
且11，12端要接１５Ｋ电阻。
布线要求：（1）信号线管井主线：宜选用截面积≥1.5平方毫米的双绞铜芯线，穿金属管或阻燃管敷设，也可采用控制电缆，规格为RVV2×1.5平方毫米。
利达LD9203EN使用教程
利达LD9203EN使用教程
一、端子示惫图与接线方式：
与EN系列控制器连接时，需要24V和CAN总线接线端子。
与
LD188EL系列控制器连接时，需要24V电源端子，和RS232通讯线(10P 排线)相连。
多个盘同时使用时，通讯线可以级联连接。
当作总线盘使用时所示总线控制盘即可，当作多线盘使用时，需要根据需要增加8路多线输出板，每块8路多线输出板具有8路输出功能。
其接线端子和现场设备的连接示意图如下，当8路多线输出板中有空闲的回路时。
相应回路的输出端子处应按照图中第8路的示范.接入5.1Kn电阻。
二、布线要求：
机内端子配线：所有引入线均剥开1cm，挂锡后接入端子。
直拉线：宜选用截面积1.5mm的耐火BV铜芯电线电缆。
电源线总压降3V，否则应考虑增大导线截面积。
线路压降应不大于3V否则要增大导线的线径。
当未接入设备时，QD十和QD一之间、日D和QD一之间要分别接入5.1Ki1的电阻。
当接入设备后QD十和QD一之间的5.1 KS电阻应该去掉，在设备端HD和QD一之间应接入5.1 KS电阻。
必看！消防产品电气接线原理图
必看！消防产品电气接线原理图一、探测器类接线图
二、报警按钮类接线图手动火灾报警按钮
消火栓按钮
三、声光警报器类接线图
火灾报警器
火灾报警器（智能型）
四、火灾显示盘类接线图
五、现场模块类接线
1、输入模块
2、输入模块
3、输出模块
4、输入/出模块（电磁阀类）
输入/出模块（卷门类）
输入/出模块（消防电梯）
输入/出模块（切非消防电）
5、短路隔离器
6、多线联动控制单元（风机水泵设备多线控制）
自动报警系统连接示意图
消防联动设备无源启动的接法
消防联动设备有源启动接法
多线控制泵或风机的无源启动接法
多线控制泵或风机的220V交流启动接法
多线控制泵或风机的DC24V启动接法
中继模块接防爆烟感接法
中继模块接线型光束烟感接法
广播模块接线
手动报警按钮接线。
利达LD128EQ火灾报警控制器操作说明
一．系统介绍JB-QB/LD128E(Q)联动型火灾报警控制器（以下简称LD128E(Q)）是智能化的二总线火灾自动报警设备，采用中文液晶显示，满足《消防联动控制设备通用技术条件GB16806-1997》规范。
LD128E(Q)集报警及联动控制于一体，主要针对中、小型消防工程项目设计，广泛应用于宾馆、公寓、商场、餐饮娱乐场所、工厂等，同时它可作为大型工程的区域火灾报警控制器使用。
LD128E(Q)联动控制器可配接4个回路，每回路可混接256个探测器、联动模块或区显。
即LD128E(Q)联动控制器总容量为1024点，其中探测器、联动模块和区显的比例可自由调配。
同时它除有一组公共火警继电器输出节点外，还有6路继电器有源输出。
LD128E(Q)联动控制器具有一个CAN总线接口，可与我公司生产的其它控制器形成对等网络，同时具备RS232接口，可与CRT、楼宇自动化设备及远程消防管理系统相连。
功能简介（）液晶显示LD128E(Q)采用全液晶中文显示，并配发光二极管指示系统关键状态信息。
液晶的使用使用户方便快捷地查询系统火灾信息及系统工作状态，它的全中文及菜单功能使用户不必花费大量的时间来学习系统的操作方法，只要查询菜单就能进行操作。
方便快捷的按键方式，使您能够快速的查询到您所要的信息。
布线方式LD128E(Q)采用二总线回路，总线设计可减少工程布线及方便工程安装调试。
同时支持分支、单支、树型分支、环形等多种布线方式。
节点输出系统具备6组可编程继电器有源输出，可根据用户的需要设置启动逻辑。
继电器的逻辑表达式可直接从键盘输入，无需任何专业人员即可在现场进行编程，特别适合使用单位和安装工程公司人员在现场调试操作。
火警记录系统具有黑匣子功能，可存储1000条纪录，用户可方便地在系统菜单中调出所存储的火警纪录。
这种方式先进、可靠、存储记录时间长。
打印功能系统可根据用户的要求配置并行中文打印机，并可根据用户需要，选择打印内容。
利达消防设备接线图
利达消防设备接线图EN系列主机采纳混合编址。
但为了便于现场编写逻辑关系及后期爱护保养建议采取以下顺序编址：感烟探测器→感温探测器→燃气探测器→手动报警按钮→消火栓按钮→输入模块→输入输出模块。
其次是探测器、模块等的接线方式。
一样情形下施工方要了解接线方式，就要考虑到现场有没有预埋走线，是否需要重新布线。
一．现场经常用到的几种探头的技术支持1．LD10EN底座:用于LD3000EN/A、LD3300EN等探测器，采纳二总线并联接线方式，TC+，TC-端子不分正负极。
1.12．LD2000E-A手动火灾报警按钮内部接线图〔如图1.2所示〕：3、4脚是二总线端子，TC2、TC1无极性，1、2脚是一组无源常开接点，通过电压小于30V通过电流100MA，5脚6脚是备用消防接口，配合手柄使用。
如使用总线需要配合总线模块使用。
图1.23．LD2001EN消火栓按钮内部接线图〔如图1.3所示〕：3、4脚是二总线端子，TC2、TC1无极性，1、2脚是一组无源常开接点，接直截了当启泵线〔图1.4〕，通过电压小于30V通过电流100MA,7脚是24V+，8脚是消防泵的反馈线。
图1.3图1.44. LD3101/B点型可燃气体探测器内部接线示意图〔如图1.5所示〕：TC+，TC-，24V+，24V-四个端子。
3101/B点型可燃气体探测器探头编码方式是将TC+与24V+短接，TC-与24V-短接，用编码器的红色夹子夹在TC+上,黑色夹子夹在TC-上进行编码。
图1.55.LD4400EN-1/2输入模块端子图与接线图例如〔如图1.6、1.7所示〕：6脚5脚是二总线TC+，TC-原那么上不分正负极，11脚12脚是一组无源长开点，8脚7脚是一组无源长开点。
端子现场设备上需要加15K线路检测电阻。
图1.6图1.76．LD6800EC-1输入/输出模块内部接线图〔如图1.8所示〕：1脚24V+，2脚24V-必须分极性，5、6脚TC+、TC-，11、12脚现场反馈信号接入点，需要接82K线路检测电阻。
北京利达华系列产品接线图
.北京利达华LD6800EC-1（控制）模块接线图：
1.电源正极（输入）
2.电源负极
（输入）
3 4
信号线
（输入）
信号线
（输入）
12. TC1信号线（输出）11.TC2
信号线
（输出）
10. 电源
负极（输
出）
9.电源正
极（输
出）
87
.北京利达华LD4400E-1（监视）模块接线图：
1234信号线
（输入）
信号线
（输入）
12. TC1信号线（输出）11.TC2
信号线
（输出）
10987
.北京利达华LD2002EN消火栓按钮接线图：
信号线（无极性）信号线（无
极性）
启泵（无极
性）
启泵（无
极性）
电阻
电阻电阻
点灯（负极）
点灯（正
极）
65
.北京利达华手动报警按钮接线图：
信号线（无极性）信号线（无
极性）
21
87电话线（无
极性）
电话线（无
极性）
.北京利达华声光报警接线图：。
利达LD128EQ火灾报警控制器操作说明
一．系统介绍JB-QB/LD128E(Q)联动型火灾报警控制器（以下简称LD128E(Q)）是智能化的二总线火灾自动报警设备，采用中文液晶显示，满足《消防联动控制设备通用技术条件GB16806-1997》规范。
LD128E(Q)集报警及联动控制于一体，主要针对中、小型消防工程项目设计，广泛应用于宾馆、公寓、商场、餐饮娱乐场所、工厂等，同时它可作为大型工程的区域火灾报警控制器使用。
LD128E(Q)联动控制器可配接4个回路，每回路可混接256个探测器、联动模块或区显。
即LD128E(Q)联动控制器总容量为1024点，其中探测器、联动模块和区显的比例可自由调配。
同时它除有一组公共火警继电器输出节点外，还有6路继电器有源输出。
LD128E(Q)联动控制器具有一个CAN总线接口，可与我公司生产的其它控制器形成对等网络，同时具备RS232接口，可与CRT、楼宇自动化设备及远程消防管理系统相连。
1.1功能简介（）1.1.1液晶显示LD128E(Q)采用全液晶中文显示，并配发光二极管指示系统关键状态信息。
液晶的使用使用户方便快捷地查询系统火灾信息及系统工作状态，它的全中文及菜单功能使用户不必花费大量的时间来学习系统的操作方法，只要查询菜单就能进行操作。
方便快捷的按键方式，使您能够快速的查询到您所要的信息。
1.1.2布线方式LD128E(Q)采用二总线回路，总线设计可减少工程布线及方便工程安装调试。
同时支持分支、单支、树型分支、环形等多种布线方式。
1.1.3节点输出系统具备6组可编程继电器有源输出，可根据用户的需要设置启动逻辑。
继电器的逻辑表达式可直接从键盘输入，无需任何专业人员即可在现场进行编程，特别适合使用单位和安装工程公司人员在现场调试操作。
1.1.4火警记录系统具有黑匣子功能，可存储1000条纪录，用户可方便地在系统菜单中调出所存储的火警纪录。
这种方式先进、可靠、存储记录时间长。
1.1.5打印功能系统可根据用户的要求配置并行中文打印机，并可根据用户需要，选择打印内容。
常见品牌消防报警产品接线图汇总！（一）
常见品牌消防报警产品接线图汇总！（一）北大青鸟升级设备接线图一、输入模块 JBF-3131
二、输入模块 JBF4131
三、输入/输出模块 JBF4141 JBF4141（无源接法）
JBF4141（有源接法）
四、输出模块 JBF4143（广播模块）
五、中继模块 JBF4137
六、输入/输出模块 JBF5155（多线模块）
七、消火栓按钮 JBF-3333A
八、手动火灾报警按钮 J-SAP-JBF-301
九、手动火灾报警按钮 J-SAP-JBF-301/P
利达消防模块接线示意图利达LD4800E-A中继模块
利达LD6804EN输出模块
利达LD4400E-1输入模块
利达LD4900E输入模块
利达LD6800EC-1输入输出模块
利达LD6800EC-2双输入双输出控制模块
泛海三江产品接线示意一、输入/输出模块&短路隔离器
二、光电感烟&感温探测器
三、声光报警器
四、火灾报警按钮&消火栓按钮
五、火灾显示盘
上期答案
消防主机'未知报警“是什么意思？
答：报警点位在主机中可能没有定义，主机接收到了点位的报警信息。
每日一题
海湾怎么删除点位？
（各位小伙伴可以在留言区留下你的答案，小编将在明日公布答
案）。
(设备管理)利达消防设备接线图
设备的技术支持：主要针对于模块、探头的编码。
EN系列主机采用混合编址。
但为了便于现场编写逻辑关系及后期维护保养建议采取以下顺序编址：感烟探测器→感温探测器→燃气探测器→手动报警按钮→消火栓按钮→输入模块→输入输出模块。
其次是探测器、模块等的接线方式。
一般情况下施工方要了解接线方式，就要考虑到现场有没有预埋走线，是否需要重新布线。
一．现场经常用到的几种探头的技术支持1．LD10EN底座:用于LD3000EN/A、LD3300EN等探测器，采用二总线并联接线方式，TC+，TC-端子不分正负极。
1.12．LD2000E-A手动火灾报警按钮内部接线图（如图1.2所示）：3、4脚是二总线端子，TC2、TC1无极性，1、2脚是一组无源常开接点，通过电压小于30V通过电流100MA，5脚6脚是备用消防电话接口，配合电话手柄使用。
如使用总线电话需要配合总线电话模块使用。
图1.23．LD2001EN消火栓按钮内部接线图（如图1.3所示）：3、4脚是二总线端子，TC2、TC1无极性，1、2脚是一组无源常开接点，接直接启泵线（图1.4），通过电压小于30V通过电流100MA,7脚是24V+，8脚是消防泵的反馈线。
图1.3图1.44. LD3101/B点型可燃气体探测器内部接线示意图（如图1.5所示）：TC+，TC-，24V+，24V-四个端子。
3101/B点型可燃气体探测器探头编码方式是将TC+与24V+短接，TC-与24V-短接，用编码器的红色夹子夹在TC+上,黑色夹子夹在TC-上进行编码。
图1.55.LD4400EN-1/2输入模块端子图与接线图示例（如图1.6、1.7所示）：6脚5脚是二总线TC+，TC-原则上不分正负极，11脚12脚是一组无源长开点，8脚7脚是一组无源长开点。
端子现场设备上需要加15K线路检测电阻。
图1.6图1.76．LD6800EC-1输入/输出模块内部接线图（如图1.8所示）：1脚24V+，2脚24V-必须分极性，5、6脚TC+、TC-，11、12脚现场反馈信号接入点，需要接82K线路检测电阻。
利达接线图介绍(DOC)资料
利达接线图设备的技术支持：主要针对于模块、探头的编码。
EN系列主机采用混合编址。
但为了便于现场编写逻辑关系及后期维护保养建议采取以下顺序编址：感烟探测器→感温探测器→燃气探测器→手动报警按钮→消火栓按钮→输入模块→输入输出模块。
其次是探测器、模块等的接线方式。
一般情况下施工方要了解接线方式，就要考虑到现场有没有预埋走线，是否需要重新布线。
一．现场经常用到的几种探头的技术支持1．LD10EN底座:用于LD3000EN/A、LD3300EN等探测器，采用二总线并联接线方式，TC+，TC-端子不分正负极。
1.12．LD2000E-A手动火灾报警按钮内部接线图（如图1.2所示）：3、4脚是二总线端子，TC2、TC1无极性，1、2脚是一组无源常开接点，通过电压小于30V通过电流100MA，5脚6脚是备用消防电话接口，配合电话手柄使用。
如使用总线电话需要配合总线电话模块使用。
图1.23．LD2001EN消火栓按钮内部接线图（如图1.3所示）：3、4脚是二总线端子，TC2、TC1无极性，1、2脚是一组无源常开接点，接直接启泵线（图1.4），通过电压小于30V通过电流 100MA,7脚是24V+，8脚是消防泵的反馈线。
图1.3图1.44. LD3101/B点型可燃气体探测器内部接线示意图（如图1.5所示）：TC+，TC-，24V+，24V-四个端子。
3101/B点型可燃气体探测器探头编码方式是将TC+与24V+短接，TC-与24V-短接，用编码器的红色夹子夹在TC+上,黑色夹子夹在TC-上进行编码。
图1.55.LD4400EN-1/2输入模块端子图与接线图示例（如图1.6、1.7所示）：6脚5脚是二总线TC+，TC-原则上不分正负极，11脚12脚是一组无源长开点，8脚7脚是一组无源长开点。
端子现场设备上需要加15K 线路检测电阻。
图1.6图1.76．LD6800EC-1输入/输出模块内部接线图（如图1.8所示）：1脚24V+，2脚24V-必须分极性，5、6脚TC+、TC-，11、12脚现场反馈信号接入点，需要接82K线路检测电阻。
