大倾角皮带输送机(大倾角输送机)详细介绍

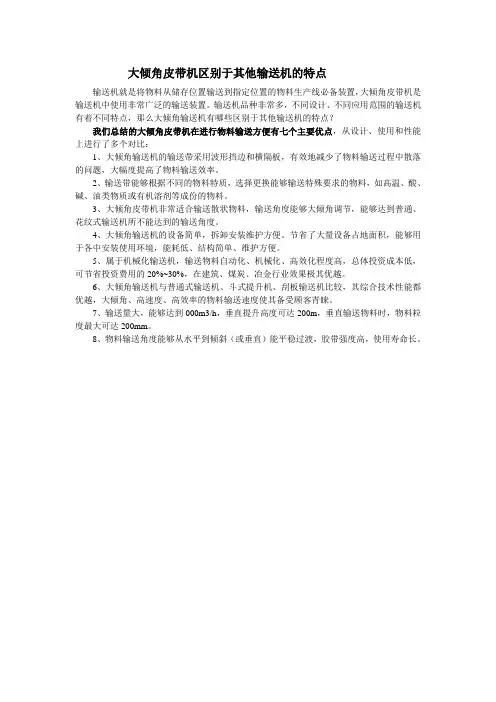

大倾角皮带机区别于其他输送机的特点
大倾角皮带机区别于其他输送机的特点
输送机就是将物料从储存位置输送到指定位置的物料生产线必备装置，大倾角皮带机是输送机中使用非常广泛的输送装置。
输送机品种非常多，不同设计、不同应用范围的输送机有着不同特点，那么大倾角输送机有哪些区别于其他输送机的特点？
我们总结的大倾角皮带机在进行物料输送方便有七个主要优点，从设计、使用和性能上进行了多个对比：
1、大倾角输送机的输送带采用波形挡边和横隔板，有效地减少了物料输送过程中散落的问题，大幅度提高了物料输送效率。
2、输送带能够根据不同的物料特质，选择更换能够输送特殊要求的物料，如高温、酸、碱、油类物质或有机溶剂等成份的物料。
3、大倾角皮带机非常适合输送散状物料，输送角度能够大倾角调节，能够达到普通、花纹式输送机所不能达到的输送角度。
4、大倾角输送机的设备简单，拆卸安装维护方便。
节省了大量设备占地面积，能够用于各中安装使用环境，能耗低、结构简单、维护方便。
5、属于机械化输送机，输送物料自动化、机械化、高效化程度高，总体投资成本低，可节省投资费用的20%~30%，在建筑、煤炭、冶金行业效果极其优越。
6、大倾角输送机与普通式输送机、斗式提升机、刮板输送机比较，其综合技术性能都优越，大倾角、高速度、高效率的物料输送速度使其备受顾客青睐。
7、输送量大，能够达到000m3/h，垂直提升高度可达200m，垂直输送物料时，物料粒度最大可达200mm。
8、物料输送角度能够从水平到倾斜（或垂直）能平稳过渡，胶带强度高，使用寿命长。
大倾角皮带
大倾角皮带机大倾角皮带输送机（档边带式输送机）大倾角带式输送机（大倾角皮带输送机）广泛用于煤炭、冶金、建筑、粮食、化工、电力等部门。
大倾角带式输送机具有通用带式输送机结构简单、运行可靠，维修方便等优点，具有可大倾角(90度垂直)输送、结构紧凑、占地少等特点，输送倾角为0°～90°范围内，最大垂直输送物料粒度为400mm。
大倾角带式输送机是大倾角(或垂直)输送的理想设备。
通过多年的不懈努力，大倾角皮带机提升高度(最高已达203m)、大输送能力(最大已达6000t／h)，在井下采矿工程、露天采矿、大型自卸船等方而都有所采用，并在国内首创用于钢厂的高炉上料产生了良好的经济效益。
DJ型大倾角带式输送机概述：DJ型大倾角带式输送机(以下简称“大倾角”)（大倾角皮带输送机）具有通用带式输送机结构简单、运行可靠，维修方便等优点，具有可大倾角(90度垂直)输送、结构紧凑、占地少等特点，因而是大倾角(或垂直)输送的理想设备。
大倾角皮带输送机广泛用于煤炭、冶金、建筑、粮食、化工、电力等部门。
通过多年的不懈努力，大倾角皮带输送机提升高度(最高已达203m)、大输送能力(最大已达6000t／h)，在井下采矿工程、露天采矿、大型自卸船等方而都有所采用，并在国内首创用于钢厂的高炉上料产生了良好的经济效益。
大倾角皮带输送机的应用范围：(1)、大倾角皮带输送机为一般用途的散状物料连续输送设备，但采用的是具有波状挡边和横隔板的输送带。
因此，特别适用于大倾角及垂直90°输送。
(2)、大倾角皮带输送机可用于煤碳、化工、冶金、电力、轻工、粮食、港口等行业，在工作环境温度为-15℃～＋40℃的范围内输送堆积比重为0.5—4.2t／m3的各种散状物料。
(3)、对于输送有特殊要求的物料，如：高温、具有酸、碱、油类物质或有机溶剂等成份的物料，需采用特殊的输送带。
(4)、输送倾角为0°～90°范围内，最大垂直输送物料粒度为400mm。
大倾角皮带输送机说明书
大倾角皮带输送机1、振动给料机将型煤料斗中物料均匀传给大倾角胶带机，振动给料机技术性能指标如下：输送量100吨/小时、输送物料粒度1~150毫米、振动电机功率0.75千瓦。
一、大倾角胶带机结构概述1、波状挡边带：在带式输送机起曳引和承载物料作用。
2、电动滚筒：是动力传动部件，输送带借其与滚筒之间的摩擦力而运行，电动滚筒具有胶面，胶面滚筒可以增加滚筒和输送带之间的附力。
3、改向滚筒、压带轮：用来改变输送带的运行方向。
4、托辊组：托辊组用于支承输送带和带上的物料，使其稳定运行，平行托辊组用于支承输送带和带上的物料；缓冲托辊装于输送机受料处，以保护输送带，延长输送带使用寿命；凸弧托辊组用于波状挡边带转弯处；挡辊组用于防止胶带跑偏。
5、螺旋拉紧装置：它的作用有：（1）使输送带具有足够的张力，保证输送和滚筒间不打滑（2）限制输送带在各支承的垂度，使输送机正常运转，6、清扫器：其作用是清扫粘附在输送带上的物料，本系列有滚振清扫器、空段清扫器两种。
7、头架、头部漏斗、头部护罩、导料槽，中间架、尾架、支腿、驱动架等在输送机中分别起支承、防尘和导料作用，各件间联接采用螺栓联接或焊接。
二、安装、试运转和调整：（一）、安装1、安装前应首先熟悉输送机图纸，根据验收规则验收组成整机的各部件。
2、熟悉执行《机械设备安装工程施工及验收规范》有关安装技术要求。
3、安装顺序：一般是：划中心线—安装机架（头架-尾架-支腿-中间架），安下托辊—安装波状挡边带—安装电动滚筒—安装改向滚筒—安装压带轮—安装上托辊组—安装拉紧装置—安装漏斗、护罩、导料槽等。
4、安装注意事项：（1）全部滚筒、托辊安装后均应转动灵活不应有卡滞现象。
（2）输送机机架中心线直线度应符合表2 的规定，并应保证在任意25m 长度内的直线度为5mm。
(3) 滚筒轴线与水平面的平行度为滚筒轴线的长度的1/1000。
(4) 滚筒轴线对输送机机架中心线的垂直度为滚筒轴线长度的2/1000滚筒、托辊中心线对输送机机架中心线的对称度为3.0mm。
大倾角带式输送机设计、计算及使用说明书
大倾角带式输送机设计、计算及使用说明书前言带式输送机是一种输送松散物料的主要设备，因其具有输送能力大、结构简单、投资费用相对较低及维护方便等特点而被广泛应用于港口、码头、冶金、热电厂、焦化厂、露天矿和煤矿井下的物料输送。
随着煤炭工业科学技术的不断进步与发展，我国的带式输送机设计研究技术及带式输送机专业制造技术都已接近了国际水平，但与世界先进工业国家比较仍存在一定差距，有待于进一步努力。
目前，普通带式输送机已经在矿山得到了普遍的应用。
但由于目前形成系列化的带式输送机运输倾角一般在18°以下，使得带式输送机在生产实际现场的应用收到一定范围的限制。
而近年来发展起来的各种大倾角带式输送机在露天、地下矿山以及其他场合的使用，都取得了较好的效果。
而且大倾角带式输送机在提升高度相同的情况下，所占地面积和空间都比使用普通带式输送机少，并且具有常规带式输送机的所有特点，投资成本低，因而在生产运输中越来越受到重视，应用前景十分广阔。
大倾角带式输送机在各行业中的广泛应用，充分显示了其优越性和经济性。
在国外矿山运输应用大倾角输送机已相当普遍，露天矿、地下矿、隧道工程竖井等均有用大倾角输送机提升和垂直提升，应用较多的是波状挡边输送机和压带式输送机，输送能力也大。
在国内，由于深槽形带式输送机具有结构简单、运行成本低的特点，使其在矿山运输、矿井提升、煤矿井下输送等场合有着广阔的应用前景。
深槽形带式输送机深槽形带式输送机的倾角一般在30°以下，国内的研制开发正处于发展阶段，生产的机种有上下运带式输送机，带宽800 ～1 200 mm，运量500 t/ h ，倾角18～28°。
主要研制单位有沈阳起重输送机械厂、煤炭科学研究总院上海分院等单位。
另外前苏联、美国、英国都在研制。
尽管目前正在应用的各种大倾角输送机都存在各自的不足之处，然而作为一种新型运输设备，在其发展和应用的初期存在一些问题，是可以想象的。
皮带输送机介绍PPT课件
清扫装置—一级清扫器
能快速更换刮刀 铸有磨损识别线 高强度的铝合金骨架 具有专利的小轮廓设计
第15页/共60页
清扫装置—二级清扫器
碳化钨刮刀
第16页/共60页
清扫装置—空段清扫器
第17页/共60页
装料装置
装料装置主要由落煤斗、落煤管、缓冲器、溜管、导料槽组成。
振打器
落煤管
落煤管三通
FSNL 532
第33页/共60页
SNL 532
第34页/共60页
大型SNL轴承座选型
轴径 160 160 170
轴承型号 22236CCK/W33 23136CCK/W33 23138CCK/W33
紧定套 H3136 H3136 H3138
轴承座 SNL3138 SNL3136 SNL3138
第39页/共60页
托辊及支架
托辊是用来承托胶带并随胶带的运动而作回转运动的部件，托辊 的作用是支承胶带，减少胶带的运动阻力，使胶带的垂度不超过 规定限度，保证胶带平稳运行。按辊体的材料考虑，托辊大多数 为无缝钢管制成，近年来新开发的有陶瓷托辊和尼纶托辊等，主 要用于除铁器前后。托辊组按使用的不同可分为两大类：承载托 辊组和回程托辊组。
用于有载段的为承载上托辊，承载托辊组包括槽形托辊组、缓冲 托辊组（用于落煤管受冲击的部位）、过度托辊组、前倾托辊组、 自动调心托辊组等多种。
用于空载段的为回程下托辊，回程托辊包括平形回程托辊、V形回 程托辊、清扫托辊（胶环托辊）等。
第40页/共60页
托辊
• 承托输送带或钢丝绳的长回转体组件。 • 托辊是带式输送机的重要部件，种类多，数量大。它占了一台带式输送机
图 槽型上托辊
第42页/共60页
大倾角带式输送机验算（上运带式输送机计算书）
⼤倾⾓带式输送机验算（上运带式输送机计算书）⼤倾⾓带式输送机验算⼀、⼤倾⾓⽪带参数1、给定条件⼤倾⾓带式输送机，货载的散集密度：1.1t/m3；货载在胶带上的堆积⾓：30°；货载块度：200mm；⼆、运⾏阻⼒计算''g 'g q q ，——折算到每⽶长度上的上、下托辊转动部分的质量，kg/m ；'g 'g'gL G q ==311'g L G q = 1.514=≈9.3kg/m 式中：'g G ——11kg ''g L ——3m''g G ——14kg 'g L ——1.5m''g 'g G G ，——分别为每组上、下托辊转动部分质量，kg ，见表2-5；'g L ——上托辊间距，⼀般取1~1.5，m ； ''g L ——下托辊间距，⼀般取2~3，m ；d q ——每⽶长的胶带⾃⾝质量，27.2kg/m ，查资料图2-2 带式输送机运⾏阻⼒计算⽰意图求圆周⼒F U=F H+F N+F S1+F S2+F ST=C?Lg[(2q B+q G)cosβ+q RO+q RU]+q G Hg+F S1+F S2取托辊间距L RO=1.5m,L RU=3m;查表2-10，m RO=14kg,m RU=11kg,则：q G=Q3.6υ=2003.6×2≈27.8kgq RO= m ROL RO=141.5≈9.3kg=113≈3.7kg倾斜阻⼒的计算：F S t=qGH g=q G Ls inβ=27.8×9.81×360×si n22°=36326N特种主要阻⼒的计算：F S1=F sa+F sb托辊前倾的摩擦阻⼒：按重载段为等长三托辊，前倾⾓ε=22°，Cε=0.04(30°槽⾓)，Lε=L=360m, µ=0.3。
大倾角皮带机毕业设计说明书
1 绪论1.1引言煤炭是当前我国能源的主要组成部分之一，是国民经济保持高速增长的重要物质基础。
但是目前我国的煤炭工业的发展远不能满足整个国民经济的发展需要。
因此必须以更快的速度发展煤炭工业。
然而，高速发展煤炭工业的出路在于煤炭工业的机械化。
煤炭工业的机械化是指采掘、支护、运输、提升的机械化。
其中运输包括运输和辅助运输。
带式输送机是由承载的输送带兼作牵引机构的连续运输设备，可输送矿石、煤炭等散装物料和包装好的成品物品，自1795年发明以来，经历了两个世纪，由于它输送能力大，耗电量低，运行平稳，运输途中对物料的破碎性小，连续运行容易实现自动控制，因此被广泛应用在港口、电厂以及煤矿的井上、井下运输，在矿井巷道内采用带式输送机运送煤炭、矿石等物料，对建设现代化矿井有重要作用。
1.2 概述带式输送机按其结构不同可分为多种型号，带式输送机可用于水平和倾斜运输，倾斜的角度依物料性质的不同和输送带表面形状不同而异。
带式输送机有多种类型，以适应在不同条件下使用的需要，但其基本组成部分相同，只是具体结构有所区别。
矿井也使用固定可伸缩带式输送机，它设有贮带仓架，可根据用户需要贮存一定的输送带，一般存贮100米，我们厂现生产SPJ-80 ，650等带式可伸缩带式输送机。
其中用得最多的是通用型带式输送机，国内目前采用的是《DTⅡ型固定式带式输送机》系列，该系列带式输送机由许多标准部件组成，各部件的规格也都成系列，按不同的使用条件和工况进行选型设计，组合成整台带式输送机。
1.3 输送机行业现状宝钢三号高炉上料带式输送机带宽2200mm, 机长347m, 倾角11.5度,上料能力5500t/h，装机功率4×355kw，上述技术参数均为同类产品全国之最。
山西晋城矿务局带宽1400mm，带速4m/s，单机长度7.6km 的长距离带式输送机，是目前国内单机最长的带式输送机。
元宝山露天煤矿运量7800t/h 带速5.85m/s 装机总功率6×560kw的带式输送机，运量、带速等技术参数均为全国之最。
大倾角长距离带式输送机的设计
112 /矿业装备 MINING EQUIPMENT大倾角长距离带式输送机的设计□ 王秉政 同煤集团四台矿随着井下机械化水平的不断发展，新的技术以及理论在带式输送机上的不断应用，使得带式输送机的最大倾角也在不断提高，某煤矿的主井采用的是绞车牵引矿车提升原煤，每小时运输原煤达100 t，且该井巷的最大倾斜角度为31.5°。
现为了增加运输机的运输能力，决定对该该主井进行改造，经考察决定采用带式输送机来替代原来的绞车牵引矿车运输原煤，可是运输量提高到原来的三倍，运输量最小可达到300 t/h。
带式输送机的参数如下所示：输送倾角在28°~31.5°之间，输运量300 t/h，水平运输长度为1 100 m，垂直提升高度为562 m，运输的原煤粒径在0~150 mm 之间。
根据上述要求，采用凹花纹钢丝芯胶带、滚刷清扫器、深槽型承载托辊组、可控液粘软启动以及可靠的安全防护措施，确保带式输送机安全可靠运行。
现设计带速2.5 m/s、宽1 200 mm 以及电机功率2×500 W 的带式输送机。
1 防滚料及滑料措施由于该带式运输机的垂直提升高度达562 m，且输运倾角达31.5°，而该煤矿的安息角在45°～50°，使得在带式运输机输送原煤的过程中，一定会存在剧烈震动、原煤滑动甚至滚落，这会造成比较大的安全问题。
1.1 液体粘性软启动装置实现重载可控启动由于带式输送机的运输距离长，倾角比较大，当启动速度变化过快时，带式输送机的胶带会出现剧烈的晃动，导致其上的煤块会出现滚落、胶带和上部输送的原煤出现相对位移或者输送的煤层内部发生相对滑动现象。
为了避免这种启动速度不平稳导致的问题，现使用机电液一体化的液粘软启动装置，此装置具有输出速度稳定、过载自动保护、多机功率平衡、无级变速以及加减速度控制等功能，可以降低启动所需要的电流，实现平稳安全启动。
1.2 托辊支架由于带式输送机的倾角比较大，使得托辊组、负载的原煤以及胶带产生比较大的重力，进而导致托辊支架必须承担很大的扭矩。
DTC大倾角带式输送机通用
DTC系列煤矿用带式输送机使用说明书(安装、使用本产品前请仔细阅读使用说明书>中华人民共和国目录概述 ------------------------------------------------- 32.结构特征与工作原理------------------------------ 33.主要技术特征--------------------------------------- 44.安装，调试，试运行------------------------------ 75.维护与定期检查------------------------------------ 9润滑---------------------------------------------------10运输-------------------------------------------------- 108.开箱及检查------------------------------------------119.输送机附图------------------------------------------1110.输送机易损件明细表------------------------------13其它---------------------------------------------------17本产品执行标准：MT820-2006《煤矿用带式输送机技术条件》本产品型号说明：型号依据标准MT/T154.4-1995《煤矿用带式输送机型号编制方法》煤矿用带式输送机型号的组成及含义举例如下:本系列产品包括以下型号:DTC65/10/2×30S、DTC65/10/2×55S、DTC65/10/132S、DTC65/10/90S、DTC80/15/2×55S、DTC80/15/2×75S、DTC80/15/160S、DTC80/15/2×132S、DTC80/15/250S、DTC80/20/2×250S、DTC80/20/315S、DTC80/20/2×315S、DTC100/25/2×220S、DTC100/25/2×250S、DTC100/25/2×315S、DTC100/25/2×450S、DTC120/40/2×500S、DTC120/40/2×630S。
煤矿井下大倾角带式输送机的选用、安装及调试
防止不正确的使用操作造成没备损坏和安全事故。 不 支腿的连线垂直中心线 （ 目的是不让支腿迈步从而使下托辊与中心线垂 修理和更换零部件， 得将带式输送机用来完成没计规定以外的任务， 不允许超载运行。 此项大 直， 避免下带跑偏） ， 以每 ４ ０ Ｍ一 瑚 与中心线垂直的点为基准。 由于安装地 以机电为主， 利用保生产 点底板破碎 ， 在整体采用基础槽钢造价太高、 全巷道预蛙 蹦 工程浩大的 倾角带式输送机安装工程是斜井区举全区之力， 之外的空余时间， 自行安设而成， 大大节约了安装成本 ， 现使肘『 青 况 良好， 现卖 睛况下 ， 采用了每一架支腿附近打两根地锚 ， 用连接板与支腿 固定 ， 产生了很好的经济效益。 最后砌— 个０ ３米见 疗白 勺 ｝ 麟 雌 自 斌 ， 达到了设 撇 更 求。 ４ ２ ． ４支架槽钢的安装： 支架槽钢安装时主要是控制连接每组托辊架 介： 张平平（ １ ９ ８ ３ ， ９ 一 ） ， 女 ，苓科， 现任职务 ： 鹤 岗长安工贸有限公 司斜井 区机 电技 术 员。
・
４ ４・
科技论坛
煤矿 井下 大倾 角带 式输送机 的选用 、 安装及调试
张 平平
（ 鹤 岗长安 工贸有限公 司， 黑龙江 鹤 岗 １ ５ ４ １ ０ ４ ）
摘 要： 本文主要介 绍大倾 角带式输送机在地质条件 复杂 多变的煤 矿井下的安装。 关键词： 大 倾 角 带 式输 送 机 ； 破碎底板安装 ； 调 试
干燥地 进行硫化连接 。 ４ ． ２ ． ６机尾 殷未Ｉ 装 ： ４ １安装前的准备 ４ ３安装注意事项 ４ ． １ ． １技术瞠 潞 。要 惶 人员放出机巷 庞带中心线及皮带们 头滚 ４ ３ ． １井下施工时严禁立体交叉作业， 即只能有 １ ＾ 女 怍业。 筒中心线 定 出皮带基础高度。用激光指向仪定出皮带中心点， 从皮带头 上铺 皮带 ｏ ｌ Ｚ ｌ
倾角60度_高30米波状挡边带式输送机设计说明书
袋式带式输送机................................................................................................. 4 波状挡边带式输送机的发展趋势..................................................................... 5 国外大倾角输送机几种典型结构介绍............................................................. 5 1.5.1 1.5.2. 轴送带工作表面有磨擦件和支承件的大倾角轴送机........................... 5 压带式输送机.......................................................................................... 7
第2章 2.1
总体设计............................................................................................................. 8 输送带和托辊的初步选择................................................................................. 8 2.1.1 2.1.2 2.1.3 带及带速选择........................................................................................... 8 基带选择................................................................................................... 8 挡边、隔板及托辊的选择....................................................................... 9
DTC大倾角带式输送机通用说明书
一个月
改向 由油嘴 钙钠基
滚筒 油枪注 润滑脂
一个月
轴承 入
7.运输 7.1.吊装、运输的注意事项 7.1.1 输送机在装卸车过程中，一定注意吊装部位，有吊装环的，要使 用吊装环，没有吊装环的，要利用牢固可靠的部位吊装，同时注意不要 损害其他部位的外表质量。 7.1.2 要注意电机、减速机、制动器等重要部件，小心碰撞、刮擦这些 部件。 7.1.3装卸托辊、滚筒时，要轻拿轻放，不要随便乱仍乱掷，以防止损坏 轴承、密封圈等。 7.1.4 在装卸机架等铆焊件时，也要轻拿轻放，注意不要使它们因外力 作用变形，从而影响下一步安装。 8.开箱及检查 货到验收检查时，有包装箱的，要小心打开包装箱，以免损坏箱内物 品；捆扎的，要依次卸下，然后按装箱单逐项检查验收。
使用说明书
（安装使用前请阅读说明书）
产品型号 DTC / / 产品名称 带式输送机
中华人民共和国 许昌煤机制造有限公司
2008年3月10日编制 2008年3月15日印制
目录
1. 概述 ------------------------------------------------- 2 2. 结构特征与工作原理------------------------------ 3 3. 主要技术特征--------------------------------------- 4 4. 安装，调试，试运行------------------------------ 7 5. 维护与定期检查------------------------------------ 9 6. 润滑---------------------------------------------------10 7. 运输-------------------------------------------------- 11 8. 开箱及检查----------------------------------------- 11 9. 警示-------- ----------------------------------------- 11 10. 其它------------------------------------------------- 12
大倾角输送机
大倾角输送机大倾角输送机简介大倾角输送机又叫波状挡边大倾角带式输送机，是一种新型的带式输送机，它是散状物料连续输送设备，采用的是具有波状挡边和横隔板的输送带，挡边带由基带、挡边和隔板组成，基带外观同曾通输送带。
大倾角输送机特别适用于大倾角状态下（最大90°）连续输送物料。
目前人从众机械制造生产的大倾角输送机，输送物料堆积密度为0.5～2.5t/m3，工作环境温度为-19℃～+40℃范围内。
大倾角输送机工作原理大倾角输送机的工作原理和结构组成，与通用带式机相同。
像传动滚筒、拖辊、拉紧装置、中间机、中间架支腿、尾架、卸料漏斗、头部护罩、空段清扫器、保护装置等部件，都可以与通用带式输送机的相应部件通用。
1999年6月28日国家机械工业局发布了《波状挡边带式输送机》（JB/8908-1999）机械行业标准，标准已于2000年1月1日实施。
大倾角输送机特点大倾角输送机的最大特点是采用波状挡边输送带来取代普通输送带，其它特点有：1.变角容易；2.结构紧凑，占地面积小；3.结构简单、运行可靠；4.能耗省、噪音低；5.胶带运行平稳，使用寿命长；6.可选机型多，总体造价低。
大倾角输送机适用范围大倾角输送机广泛用于煤炭、粮食、建材、建筑、冶金、电力、化工和轻工等行业。
近年来，挡边机逐渐向大提升高度（最高已达203M）、大输送能力（最大已达6000t/h）方向发展，在地下采矿与地下建筑工程、露天采矿、大型自卸船机等领域都有所采用。
人从众机械制造还能根据您的需求定制大倾角输送机，满足您的各类生产需求。
大倾角输送机型号大倾角输送机型号有多种，按其陋板不同的断面可分为T型、C型和TC型。
T型适用于倾角β≤40°场合，C型适用于倾角β＞40°且物料流动性较好的场合，TC型适用于倾角β＞40°，物料粘性较大，粘度较大的场合大倾角输送机按其带宽划分有：BS00、650、800、1000、1200、1400。
大倾角带式输送机输送能力的设计计算
大倾角带式输送机输送能力的设计计算基于深槽托辊组横截面积的计算公式计算出的运量与实际带式输送机运行情况进行比较，能够满足使用要求。
标签：大倾角；带式输送机；横截面积；输送量带式输送机作为重要的散装物料输送设备，它的应用越来越广泛，近二十年来，我国带式输送机设计、制造技术得到了非常迅速发展。
能够安全将物料运送到指定目的地的带式输送机倾斜角度为10°～18°，如果超过此倾斜角度，物料就会在胶带上出现相对滑动，严重时会出现全部滑落，使带式输送机不能正常工作。
深槽带式输送机可以很好地解决上述问题，可以实现大倾角运输，结构简单，运行可靠。
带式输送机运行时必须保证物料与胶带不出现相对运动，保证物料与物料、物料与胶带之间有足够大的摩擦力。
一般在设计时我们可以遵循下列原则：（1）减少中间水平托辊的长度，（2）增加托辊槽角，（3）加长侧托辊长度。
前两点将增大物料与胶带之间的摩擦力，后一点将增加托辊对物料及物料与物料之间的夹持长度。
一般在设计托辊组时都采用深槽四节辊形式。
大倾角带式输送机物料在输送带上的横截面积的大小与输送能力大小有着直接的关系，深槽托辊组与普通槽形托辊组的横截面积计算原理都相同，下面对两托辊组进行横截面积分析，得到一般规律公式。
水平输送时，输送带上物料的最大横截面面积S，可按下式计算：S=S1+S2式中：S1-输送带上物料的上部横截面面积（m2）；S2-输送带上物料的下部横截面面积（m2）。
三托辊输送带上物料的横截面面积（见图1），可按下列公式计算：式中：l3-承载托辊组中中间水平托辊的长度（m）；b-输送带装载物料的有效宽度（m）；B≤2m，b=0.9B-0.05m；B≤2m，b=B-0.25m；λ-槽形托辊组侧辊轴线与水平线间的夹角（简称槽角）（°）；θ-被输送物料的动堆积角（°）。
θ值与物料的特性、流动性、输送带速度和输送机长度有关。
通常动堆积角比静堆积角小5～15°，有些物料可能小20°。
浅谈大倾角皮带输送机在煤炭行业的应用——基于常见故障分析及处理方法
办人的动力 ， 从而提高检察效率。二是 岗位责任制度 。“ 在其位 例。 在模拟方案 中， 检察官的比照职级将整体提 高一步。 检察人
则 谋 其 政 ” 检 察 机 关 对 于 每 一 个 部 门 的职 位 应 该 有 明确 的规 员 素 质 的 提 高 也 相 应 地 在 改革 的 通 盘 考 虑 之 列 ， 必 须 严 把 入 ，
察人员的积 极性 ， 提高检察效率 。 三是群 众回访制度。 对检察人 关信息化应用 。检察机关信息化建设与应用工作 ， 要注重 实效， 员的办事效率 ， 民群众最有发言权 ， 人 建立群众 回访制 度 ， 听听 不 能摆 “ 架 子 ” 些 都 说 明 网络 及 信 息 应 用 一 定 要 密 切 结 合 花 。这
DTC大倾角带式输送机通用说明书.
DTC系列煤矿用带式输送机使用说明书(安装、使用本产品前请仔细阅读使用说明书)中华人民共和国目录1.概述------------------------------------------------- 32.结构特征与工作原理------------------------------ 33.主要技术特征--------------------------------------- 44.安装，调试，试运行------------------------------ 75.维护与定期检查------------------------------------ 96.润滑---------------------------------------------------107.运输-------------------------------------------------- 108.开箱及检查------------------------------------------119.输送机附图------------------------------------------1110.输送机易损件明细表------------------------------1311.其它---------------------------------------------------17本产品执行标准：MT820-2006《煤矿用带式输送机技术条件》本产品型号说明：型号依据标准MT/T154.4-1995《煤矿用带式输送机型号编制方法》煤矿用带式输送机型号的组成及含义举例如下:本系列产品包括以下型号:DTC65/10/2×30S、DTC65/10/2×55S、DTC65/10/132S、DTC65/10/90S、DTC80/15/2×55S、DTC80/15/2×75S、DTC80/15/160S、DTC80/15/2×132S、DTC80/15/250S、DTC80/20/2×250S、DTC80/20/315S、DTC80/20/2×315S、DTC100/25/2×220S、DTC100/25/2×250S、DTC100/25/2×315S、DTC100/25/2×450S、DTC120/40/2×500S、DTC120/40/2×630S。
大倾角波状挡边带式输送机设计计算
大倾角波状挡边带式输送机设计计算摘要：本文结合实例说明大倾角波状挡边带式输送机的设计计算及部件选型设计。
关键词：大倾角；波状挡边；带式输送机；设计中图分类号：th文献标识码： a 文章编号：引言：波状挡边输送机又名裙边带式输送机，它是在平面输送带上硫化一格格的隔板并与两边连成一体，其断面形如斗状。
当在转弯滚筒上转角时，挡边能伸开其波纹胶带边，而在直线运行时又恢复原状。
波状挡边输送机的输送倾角大，最大可达90°。
波状挡边输送机应用范围为一般用途的散装物料连续输送设备；可广泛用于煤炭、粮食、建材、建筑、冶金、电力、化工和轻工等行业；可在-25℃～+40℃的环境温度范围内输送比重为0.5～2.5t/m3的各种散装物料；最大输送物料块度为550mm。
本例s形大倾角波状挡边带式输送机具有占地面积小，提升高度大，输送效率高，物料输送量大、胶带刚性强、防跑偏性能好、使用寿命长等优点。
一、设计计算㈠原始数据：物料名称：原煤容重：0.85～1.0t/m3粒度：≤80mm(含水10%)输送量：300～350t/h(300m3/h～412 m3/h)输送机水平机长：l=42.55m输送机提升高：h=40.725m㈡设定输送机形式和倾角本例为两机房间转送物料，距离近，高度大。
为装卸物料方便，选s形布置型式：主要部件有：1-传动滚筒；2-波纹挡边带；3-转弯托辊；4-改向压轮；5-挡辊；6-平托辊；7-机尾滚筒，带螺旋张紧装置；8-改向滚筒；9-回程带挡辊倾斜角α=arctanh/（l-a-c）=60°据此，可初步设定输送线路。
a—头部水平段距离，10.9m;c—尾部水平段距离，8.05m。
㈢带速选择按《新型带式输送机设计手册》（以下查表数据均出自此手册）表16-11查出v=1.34～2.0m/s;按表16-20进行比较，确定选带速v=1.6m/s (96m/min)。
㈣波状挡边高度选择根据原煤粒度≤80mm ,斜角60°，初选挡边高h=200mm以上。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
大倾角皮带输送机
详
细
介
绍
提供单位：新乡市三原机械厂
目录
1、通用带式输送机的倾角限制
2、成型花纹输送带
3、深花纹/ 隔板输送带
4、波状挡边带式输送机
5、波状挡边带式输送机的结构设计
6、三明治式输送机
7、深槽型带式输送机
一、通用带式输送机的倾角限制
输送物料的不同这些最大倾角通常处于10~18 0 之间。
如果超过这些推荐的上运倾角，物料将会：
全部滑落
物料间产生滑动
块状物料将在输送带上滚动
块状物料滚到粉状物料的上面
二、成型花纹输送带
最常用的花纹就是V形和U形花纹，花纹的高大约是1/4inch到1 3 / 8 inch之间
V形花纹输送带实例
U形花纹输送带实例
三、深花纹/隔板输送带
四、波状挡边带式输送机
波状挡边带式输送机的发展
1. 波状挡边带式输送机发展概况
2. 波状挡边带式输送机的特点
3. 波状挡边带式输送机的应用
4. 袋式带式输送机
5.波状挡边带式输送机的发展趋势
提高输送倾角的需要
1、普通带式输送机受物料与输送带摩擦系数的限制
2、提高输送机倾角的方法
深槽的托辊组
圆管输送机
压带式带式输送机
花纹输送带式输送机
波状挡边带式输送机
波状挡边带式输送机发展概况
20世纪60年代德国的Svedala Flexowell公司就开始研制这种带式输送机
与汉诺威大学合作，建立了波状挡边带式输送机的试验台产品已有55000余台
分布于90多个国家和地
美国的Lake Shore Ming公司、英国的 Dowty Meco、Namec、
法国的 Bandabor等公司均生产
芬兰Kone公司、德国Koch公司、瑞士Buhler公司生产的连续卸船机均成功应用了其提升与输送技术
国内情况
80年代中期开始从国外引进了一些挡边输送机
1998年，北京起重运输机械研究所、青岛运输设备厂等作为主要起草单位，制定了《波状挡边带式输送机》行业标准(JB/T8908-1999)
已经有50多个主机厂生产了5000多台波状挡边输送机。
据调查国内每年波状挡边带式输送机的需求量大约为1500～2000台
典型的波状挡边带式输送机系统
垂直提升波状挡边带式输送机与普通带式输送机占地比较
波状挡边带式输送机的特点
(1)许用的输送机倾角大，最大可以达90 0 ，它是大倾角输送和垂直提升的理想设备。
可以减少占地面积，节省设备投资和土建费用，具有良好的综合经济效益；
(2)与其他提升设备相比，具有通用带式输送机的结构简单的优点，便干维修和使用；
(3)运行平稳、噪声小；
(4)运行可靠。
没有链传动设备经常出现的长链、飘链、断链现象和斗式提升机经常发生的打滑、掉斗现象。
它的可靠度几乎和通用带式输送机相同；
(5)由于不存在装料时的挖掘阻力和运行时物料的内摩擦、外摩擦力，因而能耗小；
(6)垂直挡边带式输送机还可以在机头和机尾设置任意长度的水平输送段，便于与其他输送设备的衔接。
波状挡边带式输送机的应用
(1)在竖井中的应用
煤矿、地铁
(2)在自卸船上的应用
(3)在连续卸船机上的应用
(4)粮食、冶金、化工、水泥
各公司的波形挡边皮带式输送机示意图
袋式带式输送机
环状波状挡边输送机和环状口袋式带式输送机结构示意图
索道波状挡边输送机和索道口袋式带式输送机结构示意图
粮食装船系统中的波状挡边带式输送机
波状挡边带式输送机的发展趋势
(1)支撑方式的改变
(2)灵活的布置方式
(3)形状的变化
卸船机波状挡边带式输送机的各种姿态波状挡边带式输送机所存在的主要问题
(1)波状挡边输送带寿命偏低。
包括输送带边缘的严重磨损、波状挡边与基带连接和横隔板与基带脱落的等问题
(2)卸料不彻底和漏料问题
五、波状挡边带式输送机的结构设计
1. 波状挡边带式输送机的结构特点
2 波状挡边输送带
3 波状挡边带式输送机的整机结构布置结构波状挡边带式输送机的整机结构布置结构
4 波状挡边输送机的装料与清扫
5 波状挡边带式输送机结构设计的一般原则
状挡边输送带
波状挡边带式输送机的典型线路布置示意图单、双压轮布置图
短辊布置图
复式托辊组五星轮式托辊
v1.0 可编辑可修改波状挡边输送机的装料与清扫
波状挡边带式输送机结构设计的一般原则
(1)充分利用波状挡边带式输送机的大倾角输送物料的特点，尽量根据线路布置要求进行设计，提高空间利用率；
(2)在可能的情况下，要尽量增大曲线段的曲率半径，特别是高张力区；
(3)设计和安装中应充分考虑支撑元件和压辊与输送带的接触形式，做到线接触，特别是短辊子，应设计成与输送带间的倾角可调形式，以利于在实际使用中进行调整；
(4)尽量减小各运动元件间的摩擦力，在一些设计中，将短辊子包胶，这样，短辊子与输送带的摩擦增加，对输送带的使用极为不利；
(5)尽量采用高带速，以减小设备的整机的造价，并使输送带受到较低的张力，必要时，可采用防止物料飞溅的装置；
(6)重型带式输送机需考虑软启动和软停机，以避免在启动和停机过程中产生额外的动载荷；
(7)在倾角较大时，应设置输送带的限位装置，避免输送带的横向摆动，特别是回程段。
波状挡边输送机的计算方法
(1)输送量
(2)带速的确定
(3)运行阻力和驱动功率
(4)弯曲段的设计
(5)逆止器计算
六、三明治式输送机各种三明治式输送机的结构形式
由料箱给料的C 形三明治式输送机三明治式带式提升机的典型部件
七、深槽型带式输送机
深槽形带式输送机设计时应该遵循下列原则：
尽量减小中间水平托辊的支撑长度；
加大侧托辊槽角以提高物料的堆积深度；
加长侧托辊的长度以增加托辊对物料的夹持长度。
四辊托辊组
五辊托辊组
半圆形深槽带式输送机的特点
(1)除托辊外，其他部分的结构与通用带式输送机完全相同，与采用特殊输送带
的输送机相比具有价格低，寿命长的特点；
(2)输送物料倾角大于通用带式输送机，基本上和圆管形带式输送机相同，典型物料最大可实现30 0 倾角的输送；
(3)输送能力大，在同样带宽下它高于圆管形带式输送机、槽形带式输送机和U 形带式输送机；
(4)运行稳定，运行过程中输送带不跑偏，不易出现撒料现象；
(5)有利于环境保护，由于输送带的开口小于槽形带式输送机，从而减小了和外界的接触面积，可以减少粉尘飞扬；
(6)可以实现比通用带式输送机较小的曲率半径实现水平转弯，因为影响输送机的水平转弯的曲率半径的重要方面是输送带内曲线和外曲线的曲率半径的差；
(7)半圆形带式输送机的头部、尾部、驱动装置和拉紧装置等部件与通用带式输送机完全相同，因此便于将通用带式输送机改为半圆形带式输送机，以增加运输能力；
(8)在设计上较简单；在安装、使用与维修等方面几乎与通用带式输送机相同，符合使用者的习惯，易于被用户接受；
(9)大倾角输送时，带速不宜过高，一般应在4m/s。
