轴的常用材料、结构设计、强度设计共28页文档
轴的结构设计,轴的强度计算,轴的刚度计算
详见 P311 图16.3
16.2 轴的结构设计
轴肩处
r C或R 定位轴肩h 3 ~ 5mm，但 C或R 采用套筒、轴端挡圈、 圆螺母处： l轴 B轮
➢ 轴肩由定位面和内圆角组成
b
D h
d D
h C d
k、k 弯矩和转矩作用的有效 应力集中系数 (见附录表1、2， 配合零件的综合影响系 数见附录表3)
16.3 轴的强度计算
a、 a
a
a弯bb 曲和((扭bb 转WMWM应)力) 幅，
MPa；
b b
m、 m 弯曲和扭转平均应力， MPa；
m 0
m
2
表面状态系数（附录表 4及5）；
bmax b
16.2 轴的结构设计
2.轴上零件的周向固定 常用的周向固定方法有键、花键、成形、弹性环、销和过
盈配合等联接。
配合处＋键可传递较大T 配合处设置大倒角 装方便（对中性 ）
16.3 轴的强度计算
设计思路： (1)类比定结构 必要校核计算 (2)强度计算为依据 逐步结构细化（设计， 节约材料） 轴的强度计算主要由三种方法（据轴受载及对安全要求） （1）按许用切应力计算 （2）许用弯曲应力计算； （3）安全系数校核计算。 16.3.1 按许用切应力计算 1.应用（仅与T有关） (1)传动轴计算（主要T） (2)需初步结构化的转轴（只知T）
现在，又开发了一种可更换式主轴 系统， 具有一 机两用 的功效 ，用户 根据不 同的加 工对象 选择使 用，即 电主轴 和镗杆 可相互 更换使 用。这 种结构 兼顾了 两种结 构的不 足，还 大大降 低了成 本。是 当今卧 式镗铣 床的一 大创举 。电主 轴的优 点在于 高速切 削和快 速进给 ，大大 提高了 机床的 精度和 效率。
轴
第十一章轴1-1 基础知识一、轴的分类、材料及设计准则1．轴的分类轴是组成机器的主要零件之一。
其主要功用是支承回转零件及传递运动和动力。
按照承受载荷的不同，轴可分为转轴、心轴和传动轴三类。
工作中既承受弯矩又承受扭矩的轴称为转轴。
只承受弯矩而不承受扭矩的轴称为心轴。
只承受扭矩而不承受弯矩（或弯矩很小）的轴称为传动轴。
轴还可按照轴线形状的不同，分为曲轴和直轴两大类。
曲轴通过连杆可以将旋转运动改变为往复直线运动，或作相反的运动变换。
直轴根据外形的不同，可分为光轴和阶梯轴两种。
2．轴的常用材料轴的常用材料主要采用碳素钢和合金钢。
碳素钢比合金钢价廉，对应力集中的敏感性较小，所以应用较为广泛。
合金钢具有较高的机械强度，可淬性也较好，可在传递大功率并要求减轻重量和提高轴颈耐磨性时采用。
常用钢材有：1）优质碳素钢35，40，45，50钢等，其中最常用的是45钢；2）合金结构钢20Cr，40Cr，35CrMO，40MnB，40CrNi等。
对于不重要的或受力较小的轴以及一般的传动轴可使用Q235，Q255，Q275等普通碳素钢制造。
形状复杂的轴，也可以采用铸钢、合金铸铁和球墨铸铁制造。
在一般工作温度下，各种钢的弹性模量E的数值相差不大，因此选用合金钢，采取热处理方法都只能提高轴的疲劳强度或耐磨性，对提高轴的刚度没有实效。
3．轴的失效形式及设计准则轴在弯矩或扭矩作用下产生的应力一般为变应力，因此轴的主要失效形式是疲劳断裂。
设计时一般应进行疲劳强度校核。
对于瞬时过载很大，应力性质较接近于静应力的轴，可能产生塑性变形，还应按最大载荷进行轴的静强度校核。
对于有刚度要求的轴（如机床主轴，跨度大的蜗杆轴等），应进行刚度计算。
对高转速轴（如汽轮机轴）或载荷作周期性变化的轴，为防止共振，还要进行振动稳定性计算。
轴的设计应满足下列几方面的要求：合理的结构、足够的强度、必要的刚度和振动稳定性及良好的工艺性等。
一般而言，轴的设计主要包括两个方面的内容：轴的结构设计和轴的强度计算。
汽车常用轴

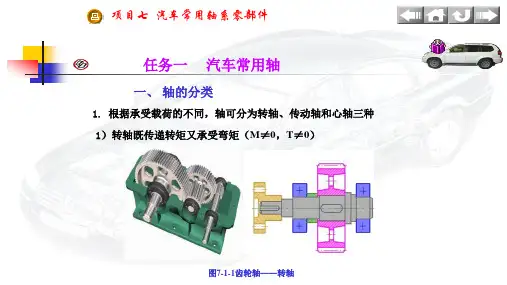

任务一 汽车常用轴
一、 轴的分类
1. 根据承受载荷的不同，轴可分为转轴、传动轴和心轴三种 1）转轴既传递转矩又承受弯矩（M≠0，T≠0）
图7-1-1齿轮轴——转轴
项目七 汽车常用轴系零部件
任务一 轴
一、 轴的分类
2）传动轴只传递转矩而不承受弯矩或弯矩很小（T≠0，M≈0）。
图7-1-2 汽车驱动轴——传动轴
项目七 汽车常用轴系零部件
任务一 轴
一、 轴的分类
3）心轴只承受弯矩而不传递转矩（M≠0，T=0）
图7-1-3火车轮轴——转动心轴
项目七 汽车常用轴系零部件
任务一 轴
一、 轴的分类
3）心轴只承受弯矩而不传递转矩（M≠0，T=0）
图7-1-3火车轮轴——转动心轴
项目七 汽车常用轴系零部件
任务一 轴
一、 轴的分类
图7-1-4自行车轮轴——固定心轴
项目七 汽车常用轴系零部件
任务一 轴
一、 轴的分类
2. 按轴线的形状轴还可分为：直轴、曲轴和挠性钢丝轴。
图7-1-5 直轴
图7-1-6 曲轴
项目七 汽车常用轴系零部件
任务一 轴
一、 轴的分类
图7-1-7挠性钢丝软轴及其绕制
轴的设计，主要是根据工作要求并考虑制造工艺等因素，选用合适的 材料，进行结构设计，经过强度和刚度计算，定出轴的结构形状和尺寸， 必要时还要考虑振动稳定性。
项目七 汽车常用轴系零部件
任务一 轴
二、 轴的常用材料
轴的材料常采用碳素钢和合金钢。 1. 碳素钢 有35、45、50等优质碳素结构钢，因具有较高的 综合力学性能，应用较多，
2. 合金钢 合金钢具有较高的力学性能，但价格较贵，多 用于有特殊要求的轴。
轴
轴11．1 内容提要本章主要内容包括：1．轴的功用、类型、特点及应用，轴的常用材料；2．轴的结构设计及轴的设计步骤；3．轴的三种强度计算方法：按扭转强度计算；按弯矩、转矩合成强度计算；按疲劳强度进行安全系数校核计算；4．轴的按静强度计算安全系数的方法，轴的刚度计算、振动计算方法。
本章重点内容是轴的结构设计和强度计算，其中结构设计是本章的难点。
11．2 要点分析1．轴的结构设计轴的结构设计，目的就是要确定轴的各段直径d和各段长度l。
确定直径d时，应先根据转矩初算出受转矩段的最小直径，再逐渐放大推出各段直径；各段长度l需根据轴上零件的尺寸及安装要求情况来确定。
轴没有固定的标准结构，设计时应保证：轴和轴上零件有准确的周向和轴向定位及可靠固定；轴上零件便于装拆和调整；轴具有良好的结构工艺性；轴的结构有利于提高其强度和刚度，尤其是减少应力集中。
进行轴的结构设计时，要注意几个具体问题：（以单级斜齿圆柱齿轮减速器输出轴力例）（1）各段配合直径d应符合标准尺寸（GB2822－81），而与滚动轴承、联轴器、油封等标准件配合的轴径（如图1⒈1中轴的①、②、③、⑦段），应符合标准件的内径系列。
（2）注意两种不同台阶的设计：一种台阶是定位用的（如图11－l中轴的①～②段、④～⑤段、⑥～⑦段），这种台阶过低，定位作用差；过高，径向尺寸和应力集中增大，一般高度h＝（2～3）C或R（C、R分别为零件倒角和圆角半径尺寸）。
另一种台阶是为了装配容易通过（如图1⒈1中轴的②～③、③～④段），这种台阶高度很小，一般在直径方向上只差1～3mm 即可。
（3）与轴上零件（如肯轮）相配合的轴段长度l，要比轴上零件的宽度尺寸B短2～3mm （见图11-1），这样才能把轴上零件固定住。
（4）轴的过渡圆角半径r要比相配合的零件的倒角C或圆角半径尺小，这样零件端面才能紧贴轴的台肩，起到定位作用。
（5）为制造方便，同一根轴上的圆角半径、倒角尺寸、中心孔尺寸等应尽量一致，几个平键槽的对称线均应处于同一直线上。
轴 - 课件
键槽的布置
轴
1.2 轴的结构设计
1.2.3 轴各段直径和长度的确定
1.确定轴的各段直径
（1）轴的最小直径。阶梯轴的最小直径一般设在外伸端。
（2）轴头直径。应与相配合零部件的轮毂内径一致，并符合轴的标
准系列。
（3）轴颈直径。与滚动轴承配合的轴径必须符合滚动轴承的内径标
准。
（4）设有轴肩或轴环的非配合段轴径，
1.1.2 轴的材料
轴的常用材料为碳素钢和合金钢；也可以采用合金铸铁或球墨铸铁 制造。
1.1.3 轴的设计要求
合理的结构和足够的强度是轴设计中必须满足的基本要求。不同的 机器对轴的设计要求不同，如机床主轴、电机轴要求有足够的刚度；对 一些高速机械的轴，如高速磨床主轴、汽轮机主轴等要考虑振动稳定性 问题。
阶梯轴结构示例
轴
1.2 轴的结构设计
2.保证轴上零件的准确定位和可靠固定 1） （1）轴肩和轴环。 （2）套筒和圆螺母。 （3）弹性挡圈和紧定螺钉 （4）轴端挡圈和圆锥面。
圆螺母定位
弹性挡圈
轴肩和轴环 紧定螺钉
轴
1.2 轴的结构设计
2） 零件在轴上作周向固定是为了传递转矩和防止零件与轴产生相对转动。 常用的方式有键联接、花键联接、销联接、成形联接及过盈配合联接。
h
，可
不按轴的直径标准。
（5）轴上的螺纹直径应符合螺纹标准。
（6）轴上花键部分必须符合花键标准。
轴
1.2 轴的结构设计
2.确定轴的各段长度 （1）与零件相配合的轴头长度，应比轮毂长度稍短些（约短2～3 mm），以保证零件的轴向定位可靠。 （2）轴颈的长度取决于滚动轴承的宽度尺寸。 （3）轴上转动零件之间或转动件与箱壳内壁之间应留有适当间隙， 一般取10 15 mm ，以防运转时相碰。 （4）装有紧固件（如螺母、挡圈等）的轴段，其长度应保证装拆或 调整紧固件时，有一定扳手空间，通常取15～20 mm。
机械设计轴的设计.
潘存云教授研制
潘存云教授研制
潘存云教授研制
键槽应设计成 同一加工直线
三、各轴段直径和长度的确定 轴段直径大小取决于作用在轴上的载荷大小； 确定轴段直径大小的基本原则： 1. 按轴所受的扭矩估算轴径，作为轴的最小轴径dmin。 2. 有配合要求的轴段，应尽量采用标准直径。 3. 安装标准件的轴径，应满足装配尺寸要求。 4. 有配合要求的零件要便于装拆。
孔径d 30 32 35 38 40 42 45 48 50 55 65 82 60 112 84 60 63 65… 142 107
长度 长系列 L 短系列
便于零件的装配，减少配合表面的擦伤的措施： 1) 在配合段轴段前应采用较小的直径； 2) 配合段前端制成锥度； 3) 配合段前后采用不同的尺寸公差。 为了便于轴上零件的拆卸，轴肩 高度不能过大。
发动机
传动轴
后桥
潘存云教授研制
11.1
概
述
一、轴的用途及分类 功用：用来支撑旋转的机械零件，如齿轮、带轮、 链轮、凸轮等。 分类： 转轴---传递扭矩又承受弯矩 按承受载荷分有： 传动轴---只传递扭矩 类 心轴---只承受弯矩 型 按轴的形状分有：
车厢重力
潘存云教授研制
自行车 前轮轴
前叉
潘存云教授研制
200 250
……
…
…
…
…
…
用于不重要或 载荷不大的轴 有较好的塑性 和适当的强度， 可用于一般曲 轴、转轴。
…
轴的常用材料及其主要力学性能
材料牌号 热处理 毛坯直径 mm 硬度 HBS 屈服强 弯曲疲 度极限 劳极限 σ-1 σs MPa 400~420 225 170 375~390 215 590 295 255 570 285 245 640 355 275 735 540 355 685 490 335 900 735 430 785 570 370 735 590 365 685 540 345 930 785 440 835 685 410 785 590 375 抗拉强 度极限 σb 640 835 530 490 600 800 390 635 195 305 395 190 180 215 290 剪切疲 许用弯 劳极限 曲应力 [σ-1] σ-1 105 140 135 155 200 185 260 210 210 195 280 270 220 160 230 115 110 185 250 40 55 60
表15-1 轴的常用材料及其主要力学性能
上一页
返回
表15-3 轴常用几种材料的[τT]及A0值
轴的材料 [τT]/MPa A0 Q235-A、20 15～25 149～126
Q275、35 （1Cr18Ni9Ti）
20～35 135～112
45 25～45 126～103
40Cr、35SiMn 38SiMnMo、3Cr13
35～55 112～97
注：1）表中[τT]值是考虑了弯曲影响而降低了的许用扭转切应力。 2）在下述情况时， [τT]取较大值，A0取较小值；弯曲较小或只受扭矩 作用、载荷平稳、无轴向载荷或只有较小的轴向载荷、减速器的低 速轴、轴只作单向旋转；反之， [τT]取较小值，A0取较大值。
返回
返回
计算时，常将轴上的分布载荷简化为集中力，其作用点取 为载荷分布段的中点。
3Cr13
调质
≤100 ≤100
＞100~200
835 530 490
635
395 190 180
230 115 110
75
用于腐蚀条 件下的轴 用于高、低 温及腐蚀条件 下的轴 用于制造复 杂外形的轴
1Cr18Ni 淬火 9Ti QT600-3
≤192
195
45
190~ 600 370 215 185 270 245~ 800 480 290 250 QT800-2 335 注：①表中所列疲劳极限σ-1值是按下列关系式计算的，供设计时参考。 碳钢σ-1≈0.43 σB ；合金钢： σ-1≈0.2（σB+σs ）+100 ； 不锈钢： σ-1≈0.27（σB+σs ） ； τ-1≈0.156（σB+σs ） ； 球墨铸铁： σ-1≈0.36σB ；τ-1≈0.31σB。 ②1Cr18Ni9Ti（GB1221-84）可选用，但不推荐。
轴材料的选择方式和设计
轴材料的选择方式和设计轴是一个用于旋转运动的机械元件，主要用于支撑和传递力矩。
在进行轴的选择和设计时，需要考虑多个因素，包括应力、强度、重量、成本和摩擦等。
下面将详细介绍轴材料的选择方式和设计。
一、轴材料的选择方式：1.强度要求：根据轴所承受的轴向载荷和弯矩，选择具有足够强度的材料。
常用的高强度材料有碳钢、合金钢、不锈钢等。
2.磨损和摩擦：要考虑轴与其他零件之间的摩擦和磨损，尽量选择具有良好的耐磨性和低摩擦系数的材料。
如铜合金、钼合金等。
3.腐蚀环境：根据轴所处的使用环境，选择具有良好的耐腐蚀性能的材料，如不锈钢、耐酸碱钢等。
4.温度和热膨胀：对于工作在高温环境下的轴，需要选择能够耐高温变形的材料，如高温合金、镍基合金等。
5.重量：轴的重量对于整个系统的性能和效率有一定影响，因此在允许范围内，选择轻质材料可以减轻负荷，提高效率。
二、轴的设计原则：1.直径设计：根据轴的承载能力和弯矩，采用适当的公式确定轴的直径。
一般情况下，较小的直径意味着较小的阻力和较低的负载，但要保证足够的强度。
2.强度设计：根据轴的材料和截面形状，计算轴材料承受载荷的最大强度和应力。
确保轴材料在其允许的强度范围内工作。
3.刚度设计：在高速旋转或精密运动的应用中，要求轴具有较高的刚度，以减少弯曲和变形。
可以采用增加直径或改变材料来提高刚度。
4.表面处理：为了减小摩擦和磨损，可以对轴进行表面处理，如打磨、涂覆或加装套管等，以改善表面硬度和光滑度。
三、轴材料的常用选择：1.碳钢：碳钢具有较高的强度和刚性，成本较低，广泛应用于一般工程中。
2.不锈钢：不锈钢具有良好的耐腐蚀性和强度，尤其适用于潮湿、酸碱环境下的工作。
3.铜合金：铜合金具有良好的导热性和耐磨性，常用于高速旋转和高温应用中。
4.铝合金：铝合金具有较低的密度和良好的导热性能，适用于轻负载和高速运动的应用。
5.钛合金：钛合金具有良好的耐腐蚀性和高温性能，但成本较高，适用于高要求的工作环境。
轴类零件设计
目录
例题 习题 小结
作业：思考题
1、轴上零件的轴向定位有那些方法？ 各有何特点？
2、在齿轮减速器中，为什么低速轴的 直径要比高速轴的直径大得多？
目录
例题 习题 小结
六、典型轴的选材
调质220HB~250HB
C620车床主轴简图
1. 机床主轴选材
• 车床主轴可选用45钢。热处理工艺为调质 处理，硬度要求为220HB－250HB；轴颈和 锥孔进行表面淬火，硬度要求为52HRC。
它的工艺路线如下： 锻造→正火→粗加工→调质→半精加工→ 表面淬火及低温回火→磨削加工。
目录
例题 习题 小结
要求r轴<R孔或r轴<C孔
正确
目录
h=R(C)+(0.5~2)mm
例题 习题 小结
2）套筒 用于距离较短、转速不高的场合。
目录
例题 习题 小结
3）圆螺母
双圆螺母
装拆方便，可承受较大的轴向力。
目录
例题 习题 小结
注意：L轴<L毂 （2--3mm)
4）轴端挡圈
用于固定轴 端零件，可 以承受振动 和冲击。
• 材料可选用QT700-2。 • 其工艺路线如下：
铸造→高温正火→切Biblioteka 加工→轴颈 气体渗氮本节课小结
• 1.掌握轴类零件选材的主要依据； • 2.掌握轴类零件的分类及工作条件； • 3.掌握常用的轴类零件材料及典型轴的
选材原则。
§13-2 轴的结构设计
单级圆柱齿轮减速器
本节课主要内容
一、拟定轴上主要零件的装配 二、零件在轴上的定位和固定方法
• 2. 轴与轴上零件有相对运动时相互间存 在摩擦和磨损；
(完整word版)轴的设计计算
例题：某一化工设备中的输送装置运转平稳，工作转矩变化很小，以圆锥-圆柱齿轮减速器作为减速装置。
试设计该减速器的输出轴。
减速器的装置简图如下。
输入轴与电动机相联，输出轴通过弹性柱销联轴器与工作机相联，输出轴为单向旋转（从装有联轴器的一端看为顺时针方向）。
已知电动机功率P=10kW，转速n1=1450r/min，齿轮机构的参数列于下表：解： 1.求输出轴上的功率P3、转速n3和转矩T3若取每级齿轮传动的效率（包括轴承效率在内）η＝0.97，则又于是2.求作用在齿轮上的力因已知低速级大齿轮的分度圆直径为而圆周力Ft，径向力Fr及轴向力Fa的方向如图。
3.初步确定轴的最小直径先初步估算轴的最小直径。
选取轴的材料为45号钢，调质处理。
取A0=112，于是得输出轴的最小直径显然是安装联轴器处轴的直径dⅠ－Ⅱ。
为了使所选的轴直径dⅠ－Ⅱ与联轴器的孔径相适应，故需同时选取联轴器型号。
联轴器的计算转矩Tca=K A T3,考虑到转矩很小，故取K A=1.3,则：Tca=K A T3=1.3×960000 N·mm=1248000 N·mm按照计算转矩Tca应小于联轴器公称转矩的条件，查标准GB5014-85或手册，选用HL4型弹性柱销联轴器，其公称转矩为1250000N·mm。
半联轴器Ⅰ的孔径dⅠ＝55mm；故取dⅠ－Ⅱ=55mm；半联轴器长度L＝112mm，半联轴器与轴配合的毂孔长度L1=84mm。
4．轴的结构设计1)拟定轴上零件的装配方案本题的装配方案已在前面分析比较，现选用如图所示的第一种装配方案。
2)根据轴向定位的要求确定轴的各段直径和长度⑴为了满足半联轴器的轴向定位要求，Ⅰ-Ⅱ轴端右端需制出一轴肩，故取Ⅱ-Ⅲ段的直径 d II-III＝62mm；左端用轴端挡圈定位,按轴端直径取挡圈直径D＝65mm。
半联轴器与轴配合的毂孔长度L1=84mm,为了保证轴端挡圈只压在半联轴器上而不压在轴的端面上，故Ⅰ-Ⅱ段的长度应比 L1略短一些，现取l I-II= 82mm。
5第五章 轴与轴承
图５－１３ 普通平键连接
当轮毂在轴上需沿轴向移动时，可采用导向平键（图5-14），如汽车变 速器中的滑动齿轮与轴之间的连接。导向平键是加长的普通平键，为防止 松动，用两个螺钉固定在轴槽中，为装拆方便，在键的中部制有起键螺孔。 轮毂水的键槽与键是间隙配合，当轮毂移动时，键起导向作用。 若轴上零件沿轴向移动距离长时，可采用如图5-15所示的滑键连接。 滑键固定在轮毂上，随传动零件沿键槽移动。
2）对开式滑动轴承 如图5-23所示，对开式滑动轴承由轴承座1、轴承盖2、轴瓦3和螺栓4 等组成。轴承盖与轴承座接合处做成台阶形榫口，是为了便于对中。上、 下两片轴瓦直接与轴接触，装配后应适度压紧，使其不随轴转动。轴承盖 上有螺纹孔，可安装油杯或油管，轴瓦上有油孔和油沟。
图５－２４ 对开式斜滑动轴承 对开式轴承按对开面位置，可分为平行于底面的正滑动轴承（图5-23） 和与底面成45°的斜滑动轴承（图5-24），以便承受不同方向的载荷。 对开式滑动轴承装拆方便，可调整轴承孔与轴颈之间的间隙，因此应用 广泛，如汽车发动机中的曲轴就采用对开式滑动轴承支承。
4.轴的直径和长度 轴的直径应满足强度与刚度的要求，并根据具体情况合理确定。轴 颈与滚动轴承配合时，其直径必须符合轴承的内径系列；轴头的直径应 与配合零件的轮毂内径相同，并符合相应标准；轴上车制螺纹部分的直 径，必须符合外螺纹大径的标准系列。 轴各段长度，应根据轴上零件的宽度和零件的相互位置决定。
第二节 轴承
本节主要介绍的内容有：
● 滑动轴承 ● 滚动轴承
一．滑动轴承
1．滑动轴承的类型、特点和应用 （1）滑动轴承的类型和特点 滑动轴承按其承受载荷的方向，可分为承受径向载荷的径向滑动 轴承和承受轴向载荷的止 滑动轴承按润滑和摩擦状态不同，又可分为液体摩擦滑动轴承 和非液体摩擦滑动轴承。液体摩擦滑动轴承，轴颈与轴承表面之间 完全被压力油隔开，金属表面不直接接触，可以大大降低摩擦减少 磨损。非液体摩擦滑动轴承，轴颈与轴承表面之间虽然有油膜存在， 但油膜极薄，不能完全避免两金属表面凸起部分的直接接触，因此 摩擦较大，轴承表面易磨损。
轴的常用材料结构设计强度设计
轴的常用材料结构设计强度设计轴是一种用于转动传递动力的机械元件，常用于机械设备和工具中。
轴的常用材料、结构设计和强度设计对于确保机械设备的正常运行和使用寿命具有重要影响。
下面将从这三个方面进行详细介绍。
一、常用材料1.碳素钢：碳素钢是最常用的轴材料之一，它具有优良的机械性能和可焊性，价格相对较低。
碳素钢常用于一般机械设备轴的制造。
2.铁素体不锈钢：铁素体不锈钢具有良好的耐腐蚀性和机械性能，适用于对耐腐蚀性要求较高的轴，例如化工设备等。
3.高速钢：高速钢具有优良的耐磨性和高温强度，适用于高速运转的轴，例如汽车发动机曲轴等。
4.铝合金：铝合金具有低密度和良好的导热性，适用于重量要求较轻的轴部件，例如航空航天设备和摩托车等。
5.钛合金：钛合金具有优良的耐腐蚀性和高强度，适用于对轴要求高温、高压和腐蚀环境下使用的设备，例如船舶和化工设备等。
二、结构设计1.双蜗轮轴：双蜗轮轴是一种常见的轴结构设计，通过两个蜗轮的联动来达到增速或降速的目的。
这种结构设计可实现轴的复合运动，并能在设计时根据需求选择不同的速比。
2.锥齿轮轴：锥齿轮轴是一种将转动力传递给非平行轴的结构设计。
锥齿轮轴由一对齿数不同的对称锥齿轮组成，通过锥齿轮的啮合来实现力的传递。
这种结构设计适用于大功率传动和高速传动。
3.柱状齿轮轴：柱状齿轮轴是一种将转动力传递给平行轴的结构设计。
柱状齿轮轴由一对齿数相同的对称柱状齿轮组成，通过柱状齿轮的啮合来实现力的传递。
这种结构设计适用于平行轴的中小功率传动。
4.花键连接轴：花键是一种常见的轴连接结构，通过花键的嵌入和轴的切槽来实现轴和其他部件的连接。
这种结构设计具有简单、可靠的特点，适用于中小功率传动。
轴的强度设计是确保轴能够承受力的传递和外部负载的关键。
强度设计主要包括强度计算和轴的加工处理。
1.强度计算：轴的强度计算包括静态强度计算和动态强度计算。
静态强度计算主要考虑轴在静态负载下的强度，包括拉伸强度、挤压强度和弯曲强度等。
轴结构设计及强度计算
轴结构设计及强度计算§11—1 概述一、轴的用途与分类1、功用：1）支承回转零件；2）传递运动和动力2、分类按承基情况分转轴——T和M的轴——齿轮轴心轴——而不受扭矩：转动心轴（图11-2a）；固定心轴（图11-2b）传动轴——主要受扭矩而不受弯矩或弯矩很小的轴按轴线形状分直轴——光轴（图11-5a）——作传动轴（应力集中小）阶梯轴（图11-5b）：优点：1）便于轴上零件定位；2）便于实现等强度曲轴——另外还有空心轴（机床主轴）和钢丝软轴（挠性轴）——它可将运动灵活地传到狭窄的空间位置（图11-8），如牙铝的传动轴。
二、轴的材料及其选择碳素钢——价廉时应力集中不敏感——常用45#，可通过热处理改善机械性能，一般为正火调质和合金钢——机械性能（热处理性）更好，适合于大功率，结构要求紧凑的传动中，或有耐磨、高温（低温）等特殊工作条件，但合金钢对应力集中较敏感。
注意：①由于碳素钢与合金钢的弹性模量基本相同，所以采用合金钢并不能提高轴的刚度。
②轴的各种热处理（如高频淬火、渗碳、氮化、氰化等）以及表面强化处理（喷丸、滚压）对提高轴的疲劳强度有显著效果。
表11-1，轴的常用材料及其主要机械性能表三，轴设计的主要内容：结构设计——按轴上零件安装定位要求定轴的形状和尺寸交替进行工作能力计算——强度、刚度、振动稳定性计算§11—2 轴的结构设计轴的结构外形主要取决于轴在箱体上的安装位置及形式，轴上零件的布置和固定方式，受力情况和加工工艺等。
轴的结构设计要求：①轴和轴上零件要有准确、牢固的工作位置；②轴上零件装拆、调整方便；③轴应具有良好的制造工艺性等。
④尽量避免应力集中（书上无）一、拟定轴上零件的装配方案根据轴上零件的结构特点，首先要预定出主要零件的装配方向、顺序和相互关系，它是轴进行结构设计的基础，拟定装配方案，应先考虑几个方案，进行分析比较后再选优。
原则：1）轴的结构越简单越合理；2）装配越简单、方便越合理。
