《发电厂变电所二次接线(Ⅰ)》第一次作业答案
第八章--发电厂和变电所的二次系统
备注 带切换开关
测
（ 双 绕
量 仪
组 升 压
表 的
变 回 路
配 置
）
电流表 有功功率表 无功功率表 有功电度表 无功电度表
中控室
一台 一台 一台 一台 一台
备注 监视变压器负荷
发电机—变压器单元电路内双绕组变压器，可利用发电机定子电 路内的测量仪表，不再装其它仪表
测
（ 出
量 仪
线 回 路
表 的
）配
置
电流表 有功功率表 无功功率表 有功电度表
6～10KV出 35KV出线 110KV出线
线
一台
一台
三台
一台
一台
一台
一台
一台 一台
测
量
仪
（ 母 线
表 的
）配
置
发电机母线
电压表（配转换开关） 一台
频率表
一台
主变高压侧母线 一台
测
量
（仪
厂 变
表
回的
路 ）
配
置
电流表 电压表 电度表
厂变回路 备注
三相配置
当直流母线两极绝缘下降 幅度相同时，电桥仍平衡， 不能发信。
直流绝缘监察装置电路图
(二)交流绝缘监视
根据电压表指示，可判断绝缘损坏的程 度和相别。 具体:
正常运行时，三相电压对称，开口三角 形开口端无电压，电压继电器不动作。当 电网中某相发生完全接地时，开口三角形 两端有约100V的零序电压，使过电压继 电器动作，其常开触点闭合，接通预告信 号回路，警铃响、单相接地光字牌亮。
三、控制回路组成
控制元件、中间环节、操作机构
1）控制开关 一般采用万能转换开关，在220V强电控制电路中，一般采用LWX1
2020年春季学期课程作业发电厂及变电站电气部分第1次-重庆大学网络教育学院-参考资料
重庆大学网络教育学院-2020年春季学期课程作业发电厂及变电站电气部分第1次-参考资料
请认真阅读一下说明然后下载：题库有可能会换，不保证全部都有！请仔细核对是不是您需要的题目再下载！！！！
本文档的说明：如果题目顺序和你的试卷不一样，按CTRL+F在题库中逐一搜索每一道题的答案，预祝您取得好成绩百！
一、单项选择题 (共 20 题、0 / 40 分 )
1、
屋内配电装置和屋外配电装置是按（）。
A、
电气设备安装场所的不同区分的
B、
电气设备安装方式的不同区分的
C、
电气设备型号的不同区分的
D、
电气设备尺寸的不同区分的
参考答案是：A
2、
以下选项中，不宜做高压厂用电压的是（）。
A、
380V
B、
3kV
C、
6kV
D、
10kV
参考答案是：A
3、。
变电所考试第一套.doc
一、填空题（每题1分，共20分）1、有功功率与视在功率的比值称为：2、电流互感器在运行中二次不允许，电压互感器二次不允许3、绝缘了的爬弧距离是指：。
4、并联电容器组的作用是：。
5、变压器的油温是指变压器的油温。
6、变压器的抽头有作用。
一般从侧抽头。
7、过电压分为过电压和过电压，操作过电压是过电压。
8、在我国电气化铁道采用的电流制是：。
9、正弦交流电的三要素是：o10、工作票分为种，停电作业是第种工作票。
11、断路器的固有合闸时间是指起到止的一段时间。
12、装设隔离开关后，可以在设备检修时造成 ,使检修设备与带电设备。
13、在中性点直接接地的电力网中，对于不接地的变压器应在1 "性点装设14、常用电流互感器的准确度等级分为0.2, 0.5, , ,和10级。
15、一般变压器的主绝缘是级绝缘，最高使用温度为度。
16、严禁就地用刀闸拉开有的电压互感器。
17、将电压互感器停电时，应先断开,后断开。
18、变压器差动保护的保护范围是 o19、高压断路器的主要结构一般大体可分为导体部分，绝缘部分，和 O20、电压互感器所承受的电压不得超过其额定电压的。
二、判断题（每题1分，共20分）1 .倒闸作业必须由二人同时操作。
（）2当合或误合隔离开关而发生弧光时，应迅速果断地将其拉开。
（）3三相变压器的额定电压指的是线电压。
（）4牵引变值班人员均可单独巡视设备。
（）5、绝缘子表面的长度称绝缘子的泄漏距离。
（）6、电流互感器二次线圈可以不做接地。
（）7、由于雷击而引起的电压升高，称为外部过电压或大气过电压。
（）8、正常情况下变电所（亭）每班至少巡视2次。
（）9、变压器内的汕是用来绝缘和散热的。
（）10、避雷器二次绝对不允许接地。
（）11、当距离保护突然失去电压，只要闭锁回路动作不失灵，距离保护就不会产生误12、重合闸后加速是当线路发生永久性故障时，启动保护不带时限，无选择地动作再次断开开关。
（）13、运行中的电流互感卷过负荷，应立即停止运行。
发电厂电气部分作业及答案
1、某发电厂有3台300MW 发电机和三条500kV 出线，其中发电机和双绕组主变压器采用单元接线，变压器高压侧的一次接线拟采用一台半断路器接线。
试画出该发电厂的电气主接线图。
解：电气主接线图如下：2、画出两个电源，四条引出线的单母线分段带旁路接线的电气主接线图，并写出线路断路器QF3检修后，恢复线路WL1送电的基本操作步骤。
解：电气主接线图如下：基本操作步骤：(1)恢复WL1供电：合上31QS ,然后合上32QS ，再合上3QF （2）退出旁路母线WP ：先断开1QSP ,然后断开QFP ,再断开1QSP 。
3、图示为什么形式的主接线?说明图中9QS 、10QS 的作用.解：图示为内桥接线9QS 、10QS 的作用：组成跨条，为了减少开环及满足一回进线或出线停运时桥断路器需退出运行。
4、某发电厂厂用电高、低压母线电压等级分别为6kV 和0.38kV 。
高压母线供电的负荷中含有高压电动机，在电动机自启动时，6kV 母线最低电压标幺值为0.83。
高压母线还通过一台额定容量N S 为1MVA ，短路电压%K U 为10的双绕组无激励变压器给低压母线供电。
低压母线上自启动电动机功率为500kW,电动机效率为0.9，功率因数8.0cos =ϕ，启动电流倍数为5,试问：厂用电低压母线和高压母线串接自启动时，低压电动机能否自启动?解：示意图：如图所示，变压器2T 的电抗标幺值为11.0100101.1100%1.1*=×=×=K t U X 低压母线上的合成负荷标幺值为288.09.08.0/500100051cos /11t av t *=××=⋅⋅=⋅=ΣΣϕηP S K S S K X av D 低压母线电压标幺值为：%55%06.60288.0288.011.083.0***1*2*>=×+=⋅+=D D t X X X U U 根据上式可知，低压电动机能自启动。
《发电厂变电所二次接线(Ⅰ)》第一

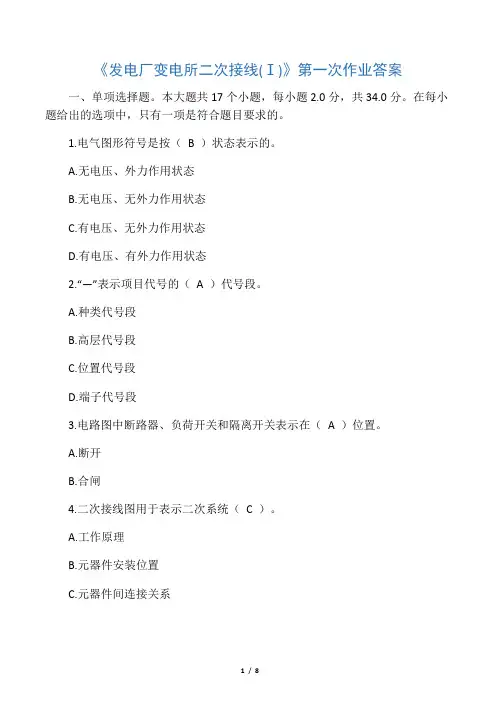

《发电厂变电所二次接线(Ⅰ)》第一次作业答案一、单项选择题。
本大题共17个小题，每小题2.0分，共34.0分。
在每小题给出的选项中，只有一项是符合题目要求的。
1.电气图形符号是按（B ）状态表示的。
A.无电压、外力作用状态B.无电压、无外力作用状态C.有电压、无外力作用状态D.有电压、有外力作用状态2.“—”表示项目代号的（A ）代号段。
A.种类代号段B.高层代号段C.位置代号段D.端子代号段3.电路图中断路器、负荷开关和隔离开关表示在（A ）位置。
A.断开B.合闸4.二次接线图用于表示二次系统（C ）。
A.工作原理B.元器件安装位置C.元器件间连接关系5.电压互感器一次绕组（）接于一次回路，测量仪表、继电保护和自动装置等的电压线圈以（B ）形式接在二次绕组回路。
A.xxB.xx6.两个单相电压互感器采用V-V形接线方式，互感器一次绕组（A ）。
A.不能接地B.必须接地7.变电所、110KV及以上系统的电压互感器二次侧一般采用（A ）。
A.中性点接地B.U相接地C.V相接地D.不接地8.电压互感器的中性线和辅助二次回路中（B ）。
A.必须装设短路保护设备B.可以不装短路保护设备9.中性点直接接地的电力系统中，电压互感器二次侧（B ）交流电网绝缘监测装置。
A.必须设置B.不需要设置10.灯光监视的断路器控制电路中，绿灯闪光表示断路器处于（C ）。
A.合闸B.跳闸C.预备合闸D.预备跳闸11.当断路器控制开关手柄在“跳闸后”的水平位置，红灯闪光，表示短路器（C ）。
A.手动合闸B.手动分闸C.自动合闸D.自动分闸12.BC-4型冲击继电器的工作原理是（B ）。
A.电容充放电启动极化继电器B.电流积分原理C.电磁继电器原理13.直流采样指将现场模拟量信号先转换为直流电压信号，在送至A/D转换器转换，一般是将其转换为（ A ）的直流电压。
A.0-5VB.-5V-+5VC.0-10V DD.0-15V14.在线路较多，继电保护较复杂，容量较大的变电所，常采用（D ）。
《二次回路》思考与练习题11发电厂
11发电厂及电力系统《发电厂变电站二次回路》思考与练习题第一章思考与练习题一、变电站综合自动化是将变电站的二次设备（包括测量仪表、控制系统、信号系统、继电保护、自动装置和远动装置）经过功能组合和优化设计，利用先进的计算机技术、电子技术和信号处理技术，实现对全变电站的主要电气设备和输电线路的自动控制、自动监视、测量和保护，以及实现与运行和调度通信相关的综合性自动化功能。
第二章思考与练习题一、发电厂变电站电气设备按在电力生产中的作用分为一次设备和二次设备。
二、发电厂变电站二次设备是指对一次设备进行监视、测量、控制、保护、调节所必须的电气设备，如监控装置、继电保护装置、自动装置、信号器具等三、二次设备按一定要求连接在一起构成的电路，称为二次接线，或二次回路。
四、二次回路主要包括以下六个内容：控制系统、信号系统、测量及监察系统、调节系统、继电保护及自动装置系统、操作电源系统五、一般二次接线图分为原理接线图、布置图、安装接线图、解释性图纸四种。
六、绘制二次回路图时，必须用图形、文字符号，并遵守规定的绘图规则。
七、展开式原理接线图是以二次回路的每一个独立电源来划分单元而进行编制的。
八、判断：看展开图的顺序：一般先看交流回路，再看直流回路、信号回路；从上到下，从左到右逐行看。
（对）九、看展开图时，应了解每个设备的实际安装位置和地点，不在同一处的设备需要连接在一起的，必须通过端子排由控制电缆连接。
第三章6~35KV开关柜二次回路1.某10KV线路开关柜继电器室的面板布置图如图3-1所示。
试指出下列面板布置图中设备的名称。
1X ：CSC-211微机线路保护装置KZQ：开关状态显示器BD：断路器储能指示灯1KSH：远方就地切换开关1KK：断路器控制开关1BS：电器编码锁1CXB1：保护跳闸出口连接片1CXB2：重合闸出口连接片1KXB1：低频减载投入连接片1KXB2：装置检修状态投入连接片1FA：装置复归按钮1HK：柜内照明开关HK：断路器储能开关2HK：柜内加热开关2.某10KV线路开关柜一次接线图如图3-3所示；交流电流、电压回路如图3-4、3-5、3-6所示。
1.山东大学发电厂变电所控制-答案
发电厂变电所控制-答案一、灯光监视的断路器控制回路如图所示，M100(+)为闪光小母线，M708为事故音响小母线。
1．试说明断路器手动及自动合、跳闸时灯光信号是如何发出的。
2. 进行手动合闸操作时，将控制开关SA从“跳闸后”位置切换至“预备合闸”（PC）位置，试分析说明此时绿灯HG和红灯HR的状态（平光、闪光、不亮）。
3．若发生事故断路器跳闸，事故音响信号怎样启动？答：1．手动跳闸 SA至“跳闸后”位置时，触点10-11闭合，绿灯HG发平光。
自动跳闸 SA在“合闸后”位置，触点9-10闭合，此时若断路器自动跳闸，其常闭辅助触点接通,绿灯（HG）经SA的9-10触点接至闪光小母线M100(+)，闪光。
手常开闸 SA在“合闸后”位置，触点13-16闭合，红灯（HR）发平光。
自常开闸 SA在“跳闸后”位置，触点14-15闭合，此时若自动装置使断路器自常开闸，红灯（HR）经触点14-15接至闪光小母线，发闪光。
2．断路器仍属跳闸状态，因此其辅助常闭触点闭合。
另外，控制开关SA处于预备合闸位，节点9-10接通。
因此，绿灯（HG）闪光，红灯不亮。
3．若断路器因事故跳闸，SA仍在合闸后位置，其触点1-3、19-17同时接通。
另外，因断路器跳闸，QF辅助常闭触点闭合，事故音响小母线M708接至负电源-700，事故音响回路启动，发出事故音响信号。
二、电压互感器二次侧b相接地的接线图如下图所示。
1、试说明B相接地点设置在m点的理由，以及击穿保险器FA的作用。
2、试说明开口三角形辅助二次绕组不装设熔断器的原因。
3、试说明隔离开关QS1的作用。
4、试说明绝缘监察继电器KVI的动作原理。
答：1．b相接地点的设置。
接地点设在端子箱内FU2之后m点，是因为若设在FU2之前n 点，则当中性线发生接地故障时将使b相绕组短路而无熔断器保护。
而在m点接地也有缺点：一旦熔断器熔断，则电压互感器整个二次侧将失去保护接地点，如果高低压绝缘破坏高电压侵入将危及设备及人身安全。
《发电厂变电所二次接线(Ⅰ)》第一次作业答案培训课件
《发电厂变电所二次接线(Ⅰ)》第一次作业答案一、单项选择题。
本大题共17个小题，每小题 2.0 分，共34.0分。
在每小题给出的选项中，只有一项是符合题目要求的。
1.电气图形符号是按（ B ）状态表示的。
A.无电压、外力作用状态B.无电压、无外力作用状态C.有电压、无外力作用状态D.有电压、有外力作用状态2.“—”表示项目代号的（ A ）代号段。
A.种类代号段B.高层代号段C.位置代号段D.端子代号段3.电路图中断路器、负荷开关和隔离开关表示在（ A ）位置。
A.断开B.合闸4.二次接线图用于表示二次系统（ C ）。
A.工作原理B.元器件安装位置C.元器件间连接关系5.电压互感器一次绕组（）接于一次回路，测量仪表、继电保护和自动装置等的电压线圈以（ B ）形式接在二次绕组回路。
A.串联B.并联6.两个单相电压互感器采用V-V形接线方式，互感器一次绕组（ A ）。
A.不能接地B.必须接地7.变电所、110KV及以上系统的电压互感器二次侧一般采用（ A ）。
A.中性点接地B.U相接地C.V相接地D.不接地8.电压互感器的中性线和辅助二次回路中（ B ）。
A.必须装设短路保护设备B.可以不装短路保护设备9.中性点直接接地的电力系统中，电压互感器二次侧（ B ）交流电网绝缘监测装置。
A.必须设置B.不需要设置10.灯光监视的断路器控制电路中，绿灯闪光表示断路器处于（ C ）。
A.合闸B.跳闸C.预备合闸D.预备跳闸11.当断路器控制开关手柄在“跳闸后”的水平位置，红灯闪光，表示短路器（ C ）。
A.手动合闸B.手动分闸C.自动合闸D.自动分闸12.BC-4型冲击继电器的工作原理是（ B ）。
A.电容充放电启动极化继电器B.电流积分原理C.电磁继电器原理13.直流采样指将现场模拟量信号先转换为直流电压信号，在送至A/D转换器转换，一般是将其转换为（ A ）的直流电压。
A.0-5VB.-5V-+5VC.0-10V DD.0-15V14.在线路较多，继电保护较复杂，容量较大的变电所，常采用（ D ）。
发电厂电气部分(I)第一次作业答案
《发电厂电气部分(Ⅰ)》第一次作业答案你的得分：完成日期：2014年09月10日18点48分说明：每道小题括号里的答案是您最高分那次所选的答案，标准答案将在本次作业结束(即2014年09月11日)后显示在题目旁边。
一、单项选择题。
本大题共35个小题，每小题分，共分。
在每小题给出的选项中，只有一项是符合题目要求的。
1.配电装置的母线截面积选择是按（）( A )A.长期发热允许电流B.经济电流密度C.热稳定D.动稳定2.矩形截面导体竖放比平放散热效果（）( A )A.好B.差C.一样D.可好可差3.大型火力发电厂厂用电系统接线形式通常采用（）( C )A.单母线B.双母线C.单母线分段D.双母线分段4.加装旁路母线的唯一目的是（）( D )A.检修变压器不停电B.检修线路不停电C.检修母线不停电D.检修出线断路器不停电5.第一台电抗器的型号是NKL-10-500-3，第二台电抗器的型号是NKL-10-300-5，哪一台电抗器的限流好（）( B)A.第一台B.第二台C.一样D.不确定6.电流互感器正常运行时二次侧不允许（）( C )A.短路B.接地C.开路D.都不允许7.电压互感器正常运行时二次侧不允许（）( A )A.短路B.接地C.开路D.都不允许8.导体长期发热的稳定温升有关的是（）( C )A.起始温升B.起始温升和载流量C.载流量D.起始温度9.大中型发电厂，特别是火力发电厂的厂用电备用方式，常利用（）( A )A.明备用B.暗备用C.与系统相连的主变兼作备用D.快速启动的柴油发电机组10.电压互感器级准确度级标准条件是（） A( A )A.电压误差±%B.相位误差°C.电压误差±伏D.相位误差′11.隔离开关的用途之一是（）( C )A.切断负荷电流B.切断短路电流C.拉合小电流回路D.拉合大电流回路12.双母线接线采用双母线同时运行时，具有单母线分段接线的特点（）( D )A.因此，双母线接线与单母线与单母线分段接线是等效的B.但单母线分段接线具有更大的运行灵活性C.并且两者的设备数量一样D.但双母线接线具有更大的运行灵活性13.如果要求任一组母线发生短路故障均不会影响各支路供电，则应选用（）( C )A.双母线接线B.双母线分段带旁路接线C.二分之三接线D.多角形接线14.热稳定是指电器通过短路电流时，电器的导体和绝缘部分不因短路电流的热效应使其温度超过它的（）( C )A.长期工作时的最高允许温度B.长期工作时的最高允许温升C.短路时的最高允许温度D.短路时的最高允许温升15.水平方向布置的三相平行导体在发生三相短路时，最大电动力出现在（）( A )A.B相B.C相C. A相D.边相16.三相平行导体在发生三相短路时，最大电动力计算公式为（）( B ) A.B.C.D.17.少油式断路器中油的用途是（）( B )A.绝缘B.灭弧C.冷却D.隔离18.在降压变电所低压母线侧发生短路，母线分列运行比母线并列运行时，其短路电流要（）( B )A.大B.小C.一样D.可大可小19.电厂的厂用电备用方式，采用明备用方式与暗备用方式相比，厂用工作变压器的容量（）( B )A.增大B.减小C.一样D.不确定20.发电机引出线导体截面积选择是按（）( B )A.长期发热允许电流B.经济电流密度C.热稳定D.动稳定21.已知发电机额定电压，额定功率20MW，功率因数，最大负荷利用小时Tmax=3200h。
02典型变电站主接线图及变电站一次设备考试试题答案aa
02典型变电站主接线图及变电站一次设备考试试题答案aa第一篇：02 典型变电站主接线图及变电站一次设备考试试题答案aa 典型变电站主接线图及变电站一次设备考试试题姓名：一、问答题。
1、三卷变压器和两卷变压器有什么区别？三卷变压器输出三个电压等级，两卷变压器输出两个电压等级。
2、什么是有载调压变压器？变压器在负载运行中能完成分接电压切换的称为有载调压变电器3、为什么断路器里要填充SF6气体？SF6气体之所以适用于电力设备，因它主要有如下特性：·强电负性，具有优异的灭弧性能；·绝缘强度高，在大气压下为空气的3倍；·热传导性能好且易复合，特别是当SF6气体由于放电或电弧作用出现离解时；可在小的气罐内储存，这是因为室温下加高压力易液化。
·供气方便，价格不贵且稳定。
4、断路器和隔离开关有什么区别？断路器有灭弧装置，故断路器能够带负荷操作，不但能操作负荷电流，还能操作故障（短路）电流；断路器有良好的封装形式，故单纯观察断路器，不能直观地确定其是处在闭合或断开位置。
隔离开关没有灭弧装置，虽然规程规定其可以操作于负荷电流小于5A的场合，但其总体属于不能带负荷操作；但隔离开关结构简单，从外观上能一眼看出其运行状态，检修时有明显断开点。
5、接地刀闸和临时接地线有什么区别？有些地方挂接地线不方便，且挂接的地线无法和电气设备进行连锁，常会误操作，出现“带地线送电”的恶性事故，于是就将临时挂接的地线改为固定安装的接地刀闸，一般有机械闭锁功能，或和隔离开关“连动”。
6、母线的接线方式有那几种？母线接线主要有以下几种方式：(1)单母线。
单母线、单母线分段、单母线加旁路和单母线分段加旁路。
(2)双母线。
双母线、双母线分段、双母线加旁路和双母线分段加旁路。
(3)三母线。
三母线、三母线分段、三母线分段加旁路。
(4)3/2接线、3/2接线母线分段。
(5)4/3接线。
(6)母线一变压器一发电机组单元接线。
[整理]《二次回路》思考与练习题11发电厂.
![[整理]《二次回路》思考与练习题11发电厂.](https://img.taocdn.com/s3/m/6347bc1d02768e9951e738bc.png)
11发电厂及电力系统《发电厂变电站二次回路》思考与练习题第一章思考与练习题一、变电站综合自动化是将变电站的二次设备（包括测量仪表、控制系统、信号系统、继电保护、自动装置和远动装置）经过功能组合和优化设计，利用先进的计算机技术、电子技术和信号处理技术，实现对全变电站的主要电气设备和输电线路的自动控制、自动监视、测量和保护，以及实现与运行和调度通信相关的综合性自动化功能。
第二章思考与练习题一、发电厂变电站电气设备按在电力生产中的作用分为一次设备和二次设备。
二、发电厂变电站二次设备是指对一次设备进行监视、测量、控制、保护、调节所必须的电气设备，如监控装置、继电保护装置、自动装置、信号器具等三、二次设备按一定要求连接在一起构成的电路，称为二次接线，或二次回路。
四、二次回路主要包括以下六个内容：控制系统、信号系统、测量及监察系统、调节系统、继电保护及自动装置系统、操作电源系统五、一般二次接线图分为原理接线图、布置图、安装接线图、解释性图纸四种。
六、绘制二次回路图时，必须用图形、文字符号，并遵守规定的绘图规则。
七、展开式原理接线图是以二次回路的每一个独立电源来划分单元而进行编制的。
八、判断：看展开图的顺序：一般先看交流回路，再看直流回路、信号回路；从上到下，从左到右逐行看。
（对）九、看展开图时，应了解每个设备的实际安装位置和地点，不在同一处的设备需要连接在一起的，必须通过端子排由控制电缆连接。
第三章6~35KV开关柜二次回路1.某10KV线路开关柜继电器室的面板布置图如图3-1所示。
试指出下列面板布置图中设备的名称。
1X ：CSC-211微机线路保护装置KZQ：开关状态显示器BD：断路器储能指示灯1KSH：远方就地切换开关1KK：断路器控制开关1BS：电器编码锁1CXB1：保护跳闸出口连接片1CXB2：重合闸出口连接片1KXB1：低频减载投入连接片1KXB2：装置检修状态投入连接片1FA：装置复归按钮1HK：柜内照明开关HK：断路器储能开关2HK：柜内加热开关2.某10KV线路开关柜一次接线图如图3-3所示；交流电流、电压回路如图3-4、3-5、3-6所示。
《发电厂及变电站电气部分》题库(含答案)
《发电厂及变电站电气部分》题库一、填空题1．按输出能源分,火电厂分为凝汽式电厂和。
答：热电厂3.水电厂可分为、引水式水电厂和混合式水电厂。
答：堤坝式水电厂4.核电厂的系统由核岛和组成。
答：常规岛5.自然界中现成存在，可直接取得和利用而又改变其基本形态的能源称为。
答：一次能源6.由一次能源经加工转换的另一种形态的能源。
答：二次能源7.火力发电厂的能量转换过程为。
答：燃料的化学能→热能→机械能→电能8. 水力发电厂的能量转换过程为。
答：水的位能→动能→机械能→电能9.既可以是电力用户，又可以是发电厂的是电厂。
答：抽水蓄能电厂10.通常把生产、变换、输送、分配和使用电能是设备称为。
答：一次设备11.对一次设备和系统的运行状态进行测量、控制、件事和保护的设备称为。
答：二次设备12.由一次设备，如：发电机、变压器、断路器等按预期生产流程所连成的电路，称为。
答：一次电路或电气主接线13．发电厂或变电所中的___________按照设计要求连接而构成的电路称为电气主接线。
答：各种一次设备14. 根据电气主接线的要求，由开关电器、母线、保护和测量设备以及必要的辅助设备和建筑物组成的整体即为_________。
答：配电装置。
15.能接通正常工作电流，断开故障电流和工作电流的开关电器是_________。
答：断路器16.电气主接线中应用最多的开关电器是_________。
答：隔离开关17. _________起汇集和分配电能的作用。
答：母线18.在多角形接线中，检修一台断路器时，多角形接线变成___________，可靠性降低。
答：开环运行19.发电厂和变电所的电气主接线必须满足__________、灵活性和经济性。
答：可靠性20.我国一般对35kV及以下电压电力系统采用中性点不接地或经消弧线圈接地，称为_________。
答：小电流接地系统21.我国一般对110kV及以下电压电力系统采用中性点直接接地，称为_________。
发电厂及变电站电气部分第二次作业题及答案.doc
第2次作业一、多项选择题（本大题共60分，共20小题，每小题3分）1.枢纽变电所的特点有（）。
A.电压等级高；B.传输容量大；C.负荷小；D.停电影响范围大；2.下列选项中属于单母线接线优点的是（）。
A.便于扩建；B.可靠性高；C.接线简单；D.投资少；3.发热对电气设备会产生哪些影响？（）A.使运行电流增大；B.使金属材料的机械强度下降；C.使导体接触部分的接触电阻增加；D.使绝缘材料的绝缘性能降低；4.关于母线的作用，下面正确的是（）。
A.将母线分段的目的是提高供电可靠性；B.加旁路母线的目的是在检修时不中断回路供电；C.母线的作用是汇集与分配电能；D.母线中电流一般比较小；5.对于圆管形导体，吸收太阳辐射能量的多少和下列哪个选项有关（）。
A. 太阳辐射功率密度；B.导体的吸收率；C.导体的比热容；D.导体直径；6.下面属于一次设备的是（）。
A.发电机；B.电流互感器；C.通讯光纤；D.断路器；7.关于厂用电备用电源的说法，正确的是（）。
A.厂用电备用电源的备用方式分明备用和暗备用；B.当单机容量大于200MW时，需设置厂用启动电源；C.厂用备用电源是厂用电的一种；D.厂用备用电源对可靠性要求不高；8.厂用电各级电压母线按锅炉分段的接线方式有何优点（）。
A.若某一段母线发生故障，只影响其对应的一台锅炉的运行，使事故影响范围局限在一机一炉；B.厂用电系统发生短路时，短路电流较小，有利于电气设备的选择；C.能保证电压波动在可接受的范围内；D.将同一机炉的厂用电负荷接在同一段母线上，便于运行管理和安排检修；9.根据电气设备和母线布置特点，室外配电装置通常分为（）。
A.中型配电装置；B.低型配电装置；C.高型配电装置；D.半高型配电装置；10.为提高导体的载流量，应采取措施是（）。
A.采用电阻率较小的材料，如铝、铝合金等；B.改变导体的形状，增加导体散热表面积；C.导体布置采用散热效果最佳的方式；D.采用电磁屏蔽，进而降低导体发热；11.以下哪些情况下可不校验热稳定或动稳定（）。
2014年9月份考试发电厂及变电站电气部分第二次作业1
2014年9月份考试发电厂及变电站电气部分第二次作业一、单项选择题（本大题共60分，共 30 小题，每小题 2 分）1. 交流电弧过零后不再燃烧的条件是（）。
A. 工频电源电压小于燃弧电压；B. 电弧电压小于熄弧电压；C. 恢复电压小于介质强度；D. 工频电源电压小于熄弧电压；2. 屋内配电装置和屋外配电装置是按（）。
A. 电气设备安装场所的不同区分的； B. 电气设备安装方式的不同区分的； C. 电气设备型号的不同区分的；D. 电气设备尺寸的不同区分的；3. 断路器的开断时间是指从接受分闸命令瞬间起到（）。
A. 所有电弧触头均分离的瞬间为止； B. 各极触头间电弧最终熄灭为止； C. 首相触头电弧熄灭为止； D. 主触头分离瞬间为止；4. 在下列电压等级的发电厂和变电站中，宜选用内配电装置的是看（）。
A. 35kv及以下； B. 3~10kv； C. 110kv及以上； D. 110~220kv；5. 熔断器的额定值主要有（）。
A. 额定电压、额定电流和额定电阻； B.额定电压和额定电流； C. 额定电压、额定电流和熔体额定电流； D. 额定电压；6. 如果要求在检修任一引出线的母线隔离开关时，不影响其他支路供电，则可采用（）。
A. 内桥接线； B. 基频交流分量和非周期分量； C. 双母线接线；D. 单母线分段接线；7. 厂用电源中工作电源应不少于（）。
A. 1个； B. 2个； C. 3个； D.4个；8. 在下列电气设备选择中，不需要进行热稳定校验的电气设备是（）。
A.断路器； B. 母线； C. 支撑绝缘子； D. 电抗器；9. 以下哪个不是水电厂的特点（）。
A. 发电成本低、效率高； B. 不污染环境； C. 启停时间较长； D. 建设投资大，工期长；10. 如图有两个同样材料的高压熔断器安秒特性，则（）熔体的截面小。
A. 1号熔断器；B. 2号熔断器；C. 两个一样；11. 当发电机容量在100~300mv时，宜选用（）作为高压厂电压。
中石油华东《发电厂电气设备》2020年秋季学期在线作业(一)【标准答案】
《发电厂电气设备》2020年秋季学期在线作业（一）
试卷总分:100 得分:100
一、单选题 (共 10 道试题,共 50 分)
1.将重要的电气设备如发电机、变压器、断路器、隔离开关、负荷线路等电气设备按照一定的技术规范连接起来，形成一定生产流程电路，就构成了（）。
A.电气主接线
B.发电厂
C.变电所
答案:A
2.选择矩形母线时，下列条件可不考虑（）。
A.额定电压
B.长期允许电流
C.动稳定
D.热稳定
答案:A
3.测量绝缘电阻时，应在兆欧表（）读取绝缘电阻的数值。
A.转速上升时的某一时刻
B.转速下降时的某一时刻
C.达到50%额定转速，待指针稳定后
D.达到额定转速，待指针稳定后
答案:D
4.倒闸操作时，如果要对某一回路断电，正确的操作程序是（）。
A.先断开断路器，后断开隔离开关
B.先断开隔离开关，后断开断路器
C.无固定顺序要求
答案:A
5.关于导体的温升，下列说法正确的是（）。
A.导体发热最终温度
B.导体发热初始温度
C.导体发热最终温度和初始温度的差值
D.导体的温升和初始温度有关，初始温度越高温升越大。
答案:C
6.短路前负荷电流为零，电压初相位等于90°时发生短路，短路过程直接进入稳态短路过程，非周期分量电流为（）。
A.最大
B.负向最大
C.最小
D.零
答案:D。
《发电厂变电所二次接线Ⅰ》第一次
《发电厂变电所二次接线(Ⅰ)》第一次作业答案一、单项选择题。
本大题共17个小题，每小题2.0分，共34.0分。
在每小题给出的选项中，只有一项是符合题目要求的。
1.电气图形符号是按（B ）状态表示的。
A.无电压、外力作用状态B.无电压、无外力作用状态C.有电压、无外力作用状态D.有电压、有外力作用状态2.“—”表示项目代号的（A ）代号段。
A.种类代号段B.高层代号段C.位置代号段D.端子代号段3.电路图中断路器、负荷开关和隔离开关表示在（A ）位置。
A.断开B.合闸4.二次接线图用于表示二次系统（C ）。
A.工作原理B.元器件安装位置C.元器件间连接关系5.电压互感器一次绕组（）接于一次回路，测量仪表、继电保护和自动装置等的电压线圈以（B ）形式接在二次绕组回路。
A.xxB.xx6.两个单相电压互感器采用V-V形接线方式，互感器一次绕组（A ）。
A.不能接地B.必须接地7.变电所、110KV及以上系统的电压互感器二次侧一般采用（A ）。
A.中性点接地B.U相接地C.V相接地D.不接地8.电压互感器的中性线和辅助二次回路中（B ）。
A.必须装设短路保护设备B.可以不装短路保护设备9.中性点直接接地的电力系统中，电压互感器二次侧（B ）交流电网绝缘监测装置。
A.必须设置B.不需要设置10.灯光监视的断路器控制电路中，绿灯闪光表示断路器处于（C ）。
A.合闸B.跳闸C.预备合闸D.预备跳闸11.当断路器控制开关手柄在“跳闸后”的水平位置，红灯闪光，表示短路器（C ）。
A.手动合闸B.手动分闸C.自动合闸D.自动分闸12.BC-4型冲击继电器的工作原理是（B ）。
A.电容充放电启动极化继电器B.电流积分原理C.电磁继电器原理13.直流采样指将现场模拟量信号先转换为直流电压信号，在送至A/D转换器转换，一般是将其转换为（ A ）的直流电压。
A.0-5VB.-5V-+5VC.0-10V DD.0-15V14.在线路较多，继电保护较复杂，容量较大的变电所，常采用（D ）。
《发电厂电气部分》课后答案 姚春秋
第二章导体的发热、电动力及开关电器的灭弧原理1.发热对导体和电器有何不良影响？答：机械强度下降、接触电阻增加、绝缘性能下降。
2.导体的长期发热和短时发热各有何特点？答：长期发热是指正常工作电流长期通过引起的发热。
长期发热的热量，一部分散到周围介质中去，一部分使导体的温度升高。
短时发热是指短路电流通过时引起的发热。
虽然短路的时间不长，但短路的电流很大，发热量很大，而且来不及散到周围的介质中去，使导体的温度迅速升高。
~~~~热量传递的基本形式：对流、辐射和导热。
对流：自然对流换热河强迫对流换热3.导体的长期允许载流量与哪些因素有关？提高长期允许载流量应采取哪些措施？答：I=根号下(αFτω/R)，因此和导体的电阻R、导体的换热面F、换热系数α有关。
提高长期允许载流量，可以：减小导体电阻R、增大导体的换热面F、提高换热系数α。
4.计算导体短时发热度的目的是什么？如何计算？答：确定导体通过短路电流时的最高温度是否超过短时允许最高温度，若不超过，则称导体满足热稳定，否则就是不满足热稳定。
计算方法见笔记“如何求θf”。
6.电动力对导体和电器有何影响？计算电动力的目的是什么？答：导体通过电流时，相互之间的作用力称为电动力。
正常工作所产生的电动力不大，但是短路冲击电流所产生的电动力可达很大的数值，可能导致导体或电器发生变形或损坏。
导体或电器必须能承受这一作用力，才能可靠的工作。
进行电动力计算的目的，是为了校验导体或电器实际所受到的电动力是否超过期允许应力，以便选择适当强度的电器设备。
这种校验称为动稳定校验。
7.布置在同一平面中的三相导体，最大电动力发生在哪一相上？试简要分析。
答：布置在同一平面中的三相导体，最大电动力发生在中间的那一相上。
具体见笔记本章第五节。
8.导体动态应力系数的含义是什么？什么情况下才需考虑动态应力？答：导体动态应力系数β用来考虑震动的影响、β表示动态应力与静态应力之比，以此来求得实际动态过程的最大电动力。
二次接线作业题一答案
作业题一答案一、名词解释（20分，每题5分）1、一次接线：由一次设备连接在一起构成的电路就是一次接线，又叫主接线2、屏面布置图：是指从屏的正面看将各设备和仪表的实际位置按比例画出的正视图，它是屏背面接线图的依据。
3、不对应原则：利用控制开关的位置与断路器辅助触点的位置不对应接通事故音响信号的原则。
4、操作电源：在发电厂及变电所中对各种电气设备的操作、控制、保护、信号及自动装置提供供电电源的设备，即是操作电源二、简答题（40分，每题8分）1、原理接线图的特点？答：（1）通常是将—次接线和一次接线中的有关部分画在一起；（2）用统一的图形和文字符号表示；（3）其缺点是不能表明元件内部的接线、端子标号及导线连接方式等。
2、断路器的种类及特点和应用范围（试举出三种）？答：（1）少油断路器特点：用油少、体积小。
适用范围：在发电厂和变电所中应用最普遍的断路器。
（2）多油断路器特点：用油多、体积大。
适用范围：在新建的厂、所中已不再使用。
（3）空气断路器特点：不用绝缘油，其动作速度快、断流容量大、性能稳定、检修周期长、且无火灾危险；但其结构复杂。
(4)六氟化硫断路器特点：利用不燃气体六氟化硫作为灭弧和绝缘介质的新型断路器，断流能力大、绝缘距离小、检修周期长。
适用范围：多用于户外配电装置中。
（5）真空断路器特点：利用真空作为绝缘和灭弧介质，它的体积小、重量轻、性能稳定、免维护。
适用范围：主要用于35KV及以下的电压等级中。
3、C、PC、CD、T、PT、TD各自的含义是什么？答：C-合闸、PC-预备合闸、CD-合闸后；T-跳闸、PT-预备跳闸、TD-跳闸后。
4、断路器“跳跃”现象产生的原因是什么？答：在断路器的基本跳、合闸回路中，若手动合闸后控制开关的手柄尚未松开（即5-8触点仍闭合）或K1烧结。
若此时发生故障，则保护装置动作，触点K2闭合，跳闸线圈YT通电，使断路器跳闸，则QF2闭合，使接触器KM又带电，使断路器重新合闸，而故障没有切除，保护装置又动作使断路器又跳闸……5、常见的预告信号有哪些？答：（1）发电机、变压器等电器设备过负荷；（2）变压器油温过高、轻瓦斯保护动作及通风设备故障等；（3）SF6气体绝缘设备的气压异常；（4）直流系统绝缘损坏或严重降低；（5）断路器控制回路及互感器二次回路断线；（6）小电流接地系统单相接地故障；（7）发电机转子回路一点接地；（8）继电保护和自动装置交、直流电源断线；（9）信号继电器动作（掉牌）未复归；（10）强行励磁动作；（11）断路器三相位置或有载调压变压器三相分接头位置不一致；（12）压缩空气系统故障、液压操动机构压力异常等。
网络教育发电厂变电所二次接线答案
分数： 98.0完成日期：2010年12月19日 18点14分说明：每道小题括号里的答案是学生的答案，选项旁的标识是标准答案。
一、单项选择题。
本大题共18个小题，每小题 2.0 分，共36.0分。
在每小题给出的选项中，只有一项是符合题目要求的。
1.电压互感器正常运行时近似为( B )A.短路状态B.空载状态2.电压互感器一次绕组接于一次回路，测量仪表、继电保护和自动装置等的电压线圈以（B，中）形式接在二次绕组回路。
( B )A.串联B.并联3.110KV及以上中性点直接接地系统的电压互感器二次侧一般采用( A )A.中性点接地B.U相接地C.V相接地D.不接地4.电压互感器的二次回路中( A )A.必须装设短路保护设备B.可以不装短路保护设备5.中性点直接接地的电力系统中，电压互感器二次侧（）交流电网绝缘监测装置。
( B )A.必须设置B.不需要设置6.在线路较多，继电保护较复杂，容量较大的变电所，常采用( D )A.硅整流电容储能直流电源B.蓄电池电源C.电源变换式电源D.复式整流电源7.蓄电池的开路电压指电池在开路状态下的端电压。
镉镍蓄电池的开路电压为( C )A. 2.1VB. 2.16-2.18VC. 1.25VD. 1.5V8.对于变电站额定电压为220V的直流电源系统，需要的铅酸蓄电池个数为( B )A.110B.118C.130D.1509.功率表测量的是功率的( C )A.瞬时值B.平均值C.有效值D.最大值10.同步并列的方法有自同步并列和准同步并列两种，其中自同步并列方式和准同步并列比较，冲击电流( A )A.大B.小C.相等11.灯光监视的断路器控制电路中，绿灯闪光表示断路器处于( C )A.合闸B.跳闸C.预备合闸D.跳闸后12.当断路器控制开关手柄在“跳闸后”的水平位置，红灯闪光，表示短路器（( C )A.手动合闸B.手动分闸C.自动合闸D.自动分闸13.BC-4型冲击继电器的工作原理是( C )A.电容充放电启动极化继电器B.电流积分原理C.电磁继电器原理14.直流采样指将现场模拟量信号先转换为直流电压信号，在送至A/D转换器转换，一般是将其转换为（）的直流电压。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《发电厂变电所二次接线(Ⅰ)》第一次作业答案
一、单项选择题。
本大题共17个小题，每小题 2.0 分，共34.0分。
在每小题给出的选项中，只有一项是符合题目要求的。
1.电气图形符号是按（ B ）状态表示的。
A.无电压、外力作用状态
B.无电压、无外力作用状态
C.有电压、无外力作用状态
D.有电压、有外力作用状态
2.“—”表示项目代号的（ A ）代号段。
A.种类代号段
B.高层代号段
C.位置代号段
D.端子代号段
3.电路图中断路器、负荷开关和隔离开关表示在（ A ）位置。
A.断开
B.合闸
4.二次接线图用于表示二次系统（ C ）。
A.工作原理
B.元器件安装位置
C.元器件间连接关系
5.电压互感器一次绕组（）接于一次回路，测量仪表、继电保护和自动装置
等的电压线圈以（ B ）形式接在二次绕组回路。
A.串联
B.并联
6.两个单相电压互感器采用V-V形接线方式，互感器一次绕组（ A ）。
A.不能接地
B.必须接地
7.变电所、110KV及以上系统的电压互感器二次侧一般采用（ A ）。
A.中性点接地
B.U相接地
C.V相接地
D.不接地
8.电压互感器的中性线和辅助二次回路中（ B ）。
A.必须装设短路保护设备
B.可以不装短路保护设备
9.中性点直接接地的电力系统中，电压互感器二次侧（ B ）交流电网绝缘
监测装置。
A.必须设置
B.不需要设置
10.灯光监视的断路器控制电路中，绿灯闪光表示断路器处于（ C ）。
A.合闸
B.跳闸
C.预备合闸
D.预备跳闸
11.当断路器控制开关手柄在“跳闸后”的水平位置，红灯闪光，表示短路器
（ C ）。
A.手动合闸
B.手动分闸
C.自动合闸
D.自动分闸
12.BC-4型冲击继电器的工作原理是（ B ）。
A.电容充放电启动极化继电器
B.电流积分原理
C.电磁继电器原理
13.直流采样指将现场模拟量信号先转换为直流电压信号，在送至A/D转换器
转换，一般是将其转换为（ A ）的直流电压。
A.0-5V
B.-5V-+5V
C.0-10V D
D.0-15V
14.在线路较多，继电保护较复杂，容量较大的变电所，常采用（ D ）。
A.硅整流电容储能直流电源
B.蓄电池电源
C.电源变换式电源
D.复式整流电源
15.蓄电池的开路电压指电池在开路状态下的端电压。
镉镍蓄电池的开路电压
为（ C ）。
A. 2.1V
B. 2.16-2.18V
C. 1.25V
D. 1.5V
16.蓄电池电解液的温度高，容量（ A ）。
A.大
B.小
C.和温度无关
17.表征电池自放电性能的物理量是（ D ）。
A.倍率
B.时率
C.自放电率
D.荷电保持能力
二、多项选择题。
本大题共10个小题，每小题 4.0 分，共40.0分。
在每小题给出的选项中，有一项或多项是符合题目要求的。
1.二次电气图是用于反映二次系统（ ABC ）等的一种电气工程图。
A.工作原理
B.组成
C.连接关系
D.电器设备安装位置
2.下面是电气图的为（ ABCD ）。
A.电路图
B.功能图
C.端子接线图
D.程序图
3.电压互感器的作用有（ BD ）。
A.测量电压
B.进行电压变换
C.继电保护
D.电气隔离
4.两个单相电压互感器采用V-V形接线方式，能够得到（ AB ）电压。
A.线电压
B.相对系统中性点电压
C.相对地电压
5.变电所内对断路器的控制方式有（ AB ）。
A.一对一控制
B.一对N控制
C.N对一控制
D.N对N控制
6.（ AB ）统称为中央信号。
A.事故信号
B.预告信号
C.位置信号
D.继电保护和自动装置信号
7.同步并列的条件有（ ABC ）。
A.待并两侧电压相等
B.频率相同
C.电压相位相同
D.系统容量相等
8.变电所的直流系统由（ ABC ）组成。
A.直流操作电源
B.直流供电网络
C.直流负荷
9.非独立式直流电源有（ AD ）。
A.硅整流电容储能直流电源
B.蓄电池电源
C.电源变换式电源
D.复式整流电源
10.蓄电池的实际容量不是常数，受许多因素影响，主要有（ ABD ）。
A.放电率
B.电解液比重
C.电池电压
D.电解液温度
三、判断题。
本大题共13个小题，每小题 2.0 分，共26.0分。
1.电压互感器二次侧可以不装短路保护设备。
( × )
2.电流互感器二次侧不需要接地。
( × )
3.断路器的控制电路中一般设有防跳继电器构成电气防调回路。
( √ )
4.隔离开关控制回路必须受相应断路器的闭锁，保证断路器在合闸状态下，
不能操作隔离开关。
( √ )
5.事故信号指变电所内发生事故时隔离开关动作的信号。
( × )
6.JC-2型冲击继电器是利用电容充放电启动极化继电器的原理构成。
( √ )
7.以冲击继电器为核心的中央信号系统，在冲击继电器故障时，部分系统仍
能工作。
( × )
8.系统同步点可设置在系统任意位置。
( × )
9.变电站综合自动化系统中，模拟量输入通道中一般有采样保持器，目的是
在A/D采样期间保持输入信号不变，保证转换精度。
( √ )
10.变电所的操作电源有直流操作电源和交流操作电源。
( √ )
11.蓄电池的放电特性指蓄电池电压与放电电流之间的关系。
( × )
12.变电所直流系统中，发生一点接地故障系统将不能继续工作，必须立即停
电。
( × )
13.硅整流电容储能直流系统的储能电容器泄漏电流大小检查可利用浮充运
行时的浮充电流大小来反映。
( √ )。
