地震勘探野外工作-观测系统

多次覆盖观测系统
MS V 2n
V 炮点移动道数 单边放炮S=1,
双边放炮S=2 d 炮点移动距离
M 排列道数 n 覆盖次数 Dx 道间距
单 边 放 炮
M x d 2n
综 合 平 面
图
M 1 2n 1 M / 2n
叠加段放炮次数
法
每放炮一次得到地下反射点个数？ 为什么图中1-6炮的21,17,13,9,5,1道 是共反射点？
覆盖次数与面元关系
600 500 400 384 600
可 变 面 元 特 例
面 元 扩 大 － － 覆 盖 次 数 增 加
覆盖次数 300 216 200 100 24 0
覆盖次数 5 ＊ 24 5 10 ＊ 10 96 15 ＊ 15 216 20 ＊ 20 384 25 ＊ 25 600
96
面元网格
阅读文章并思考 １、二维地震过障碍观测系统模式及其参数设计-梁顺军 ２、宽方位三维三分量地震资料采集观测系统设计-
以新场气田三维三分量勘探为例-唐建明
３、高精度地震勘探技术发展回顾与展望-赵殿栋 海上观测系统设计方面的文章……
共接收点波列图—帮助判断岩性变 化，帮助选择最佳偏移距。
七、三维地震观测系统
三维地震 — 在个观测面上进行 观测，对所得资料进行三维偏移迭 加处理获得地下地质构造在三维空 间的特征。 1、路线型 特点：获得沿路线附近一条窄带上 的资料 1）、宽线剖面： a、沿测线布置接收点；
b、激发点布在与测线交叉（正交或 任意角度）的线上。
六次迭加炮号与道号关系表：
反 射 点
道号 炮号
A 21 17 13 9
B 22 18 14 10
C 23 19 15 11
D 24 20 16 12
E
F 单 边 放 炮
1 2 3 4
5
6
5
1
6
2
7
3
8
4
炮点移动道数计算式
MS V 2n
M x d 2n
注：M—接收道数，n—迭加道数，S—单 端放炮时， S=1;双端放炮时， S=2
注意：
①两端观测系统不能互换对比；
②适用于S<500米情况。
延长时距曲线
变观设计
四、间隔连续观测系统： 目的:为避开激发点附近的面波与声波干扰 原理：通过互换点进行界面连续追踪
现在处理技术很容易解决
五、多次复盖观测系统及图示 fold 1、概念： ①复盖次数——同一界面被观测追踪的次数；
②多次复盖——同一界面或界面点被多次观测追踪；
时距平面图
综合平面图 将激发点和排列按一定的比例尺画在一条直线 上，然后从激发点向两侧作与测线成45°的直线， 再把测线上的接收段投影到通过激发点的坐标线上。
二、一次复盖的简单观测系统 one fold
S
R,S
综合平面图法 (2-D观测)
综合平面图法 (2-D观测)
第二节 观测系统
地震测线布置
一、基本要求： 1、测线为直线； 2、垂直构造走向。 二、不同阶段测线布置： 1、线路普查—大剖面（未做地震区） 任务：了解区域地质构造情况
2、面积普查:
在油气远景区寻找可能储油气带，研究地层分布， 查明大局部构造，一般在线查基础上进行。
3、面积详查（主测线线距2~3公里） 在已知构造基础上查明构造特点，如：上下层接触关 系、高点位置、闭合度、断层分布等。 4、构造细测： 特点：（1）以一构造或构造带为勘探单位； （2）以查明构造为主任务； （3）主线距为几百米~1公里。 原则：主测线垂直构造走向，联络测线应避开断层， 按断块来布置。
d 炮点移动距离 单边
例：6次迭加，24道，单端放炮时：
24 1 V 26
(道间距数)
M道接收，n次覆盖的1个迭加段，需放炮次。
M 1 2n 1 M / 2n
找出书中 ｐ３５ 描述错误
双边放炮
六、列线图与波列图
1、列线图——在观测系统的综合平面图上加上方格网所 组成的图形称为列线图； 共炮点——由炮点出发代表一个排列的线； 共接收点线——由接收点线出发的线； 共反射点线——垂直线；
x3
o
x x1 2
注：共反射点与共炮 点区别：前者为一点， 后者为一段
反射段
观测系统的分类
根据观测系统的迭加特性，可以把观测系统分 为两大类，单边放炮观测系统和双边放炮观测系统。 单边放炮观测系统是指炮点位于排列的一侧的观测 系统，炮点位于左侧的叫小号放炮，位于右侧的叫 大号放炮。双边放炮观测系统指炮点位于排列两侧 的观测系统。 以上两种观测系统又可根据有无偏移距分为端 点观测系统和偏移观测系统。
三维勘探的参数选择 最大炮检距 决定最大炮检距的因素是反射波的能量、反射系 数、动校正的拉伸程度和求速度的要求及对多次波的 压制效果等。 为了勘探深层，求准速度和压制多次波，需较大 的炮检距，但为了保持稳定的反射系数，为了减少动 校正拉伸和具有足够大的信号视波长期希望炮检距越 小越好。这一系列因素均与勘探精度和勘探效果有关， 因此，在设计时应综合分析各种因素，合理地选择最 大炮检距。
③多次复盖观测系统——能对地下同一个反射界面 点进行多次观测的野外观测系统，以便进行迭加压 制多次波等干扰波；
④共反射点道集——由不同激发点激发，不同接收点 接收来自地下界面同一个反射点的所有记录道的集合 叫共反射点道集，该反射点叫做共反射点或共深度点 (crp,cdp)；
x4
d o2
x2
o1
d
x3
V S * M / 2n V : 炮点移动的道数，S=1表示单边放炮，S=2表示
双边放炮，M是地震仪器的接收道数，n是覆盖 次数。
三、延长时距曲线法：
为避开障碍物所采用的观测系统
假设O2O3之间有河流通过，不能 布置测线，为了获得O2O3下面的 反射界面，在O2激发，O3O4接收， 得到时距曲线4，对应的反射界 面为bc，又在O3激发，O1O2接收， 得到时距曲线3，对应的反射界 面为ab，这样，利用延长时距系 统能连续追踪地下反射界面，当 障碍物很宽时，炮点和排列的距 离过大，一方面会出现浅层折射 波的干扰；另一方面还会产生反 射波的干涉，造成浅层反射波的 对比困难。
炮线
接收线
三 维
二维单炮记录
三维单炮记录
炸药震源反褶积前单炮 观察二者之差异
3、海上三维常用观测系统
1)双船作业
炮 舰
电缆（双）
注意：电缆偏角
双船作业 2）单船作业：(目前最多的一船拖八缆四枪) 单船双缆双震源（一次仅1个震源激发）
三维勘探的参数选择 空间采样间隔 三维勘探是一种面积勘探，既有横向采样间隔， 又有纵向采样间隔，即道间距和测线距。空间采样间 隔由空间采样定理确定。
2）、弯线观测系统：
在地形比较复杂的地区，测线布成弯曲测线，需有专门的处 理软件处理。
2、面积型：
1）、十字交叉排列
一条等间距 的激发点线垂直于一条等间距的接收点线，形 成、以反射点呈面积分布网格。
C
M
N
A P
B
Q
L型
D
十字型
T
T
2）环形排列:
3）栅型排列：
接收点 激发点
SWATH
蓝色为炮点 红色为接收点 黑色为炮线 绿色为接收线 这是9线10炮束线状观测系统 炮间距离不一定一样，但是通常炮排之间是一样的， 同一束里排列南北向滚动，当然炮点也要滚动，放炮的先后顺序根据野外情况来 定，不是严格的，考虑节约时间。通常炮线距和接收线距也不是均匀的。但是， 各束之间保持一致。至于这束放完，假如是向右滚动，那么就要考虑接收线和炮 点的重合（满覆盖）
共炮检距线——水平线（连接各炮点之间，且间距相等）
2、波列图——把每个接收点（交一点）上所观测到的波 列绘在交点处，并按共炮点、共接收点、共反射点、共 接收距（炮间距）等不同角度把相应波形排列成图，就 叫波列图。
波列图类型： 共深度点波列图;
共炮点波列图 与
共接收点波列图—可做炮点与接收 点静校正；
Xmax <= Xdepth_max
三维勘探的参数选择 检波点线距的选择
检波点线距的选择与道距的选择原则是一样的。 有时地层的倾向与走向很清楚时，一般把检波点线选 择沿倾向方向排列，则垂向上的倾角很小，所以线距 就选得大一些。一般是道距的倍数。
现在勘探向高精度勘探、高密度勘探 发展，三维勘探占了大量份额，即使 海洋，三维勘探地位也越来越重要。
三维勘探的参数选择 反射波的最高频率 要计算空间采样间隔，就需确定反射波的最高频 率，反射波的最高频率是根据地震分辨率的要求确定， 所谓分辨率是指地震波能分辨多大的地质体，分辨率 分为垂向分辨率和横向分辨率两种，垂向分辨率是指 沿垂直方向能分辨多厚的地层，横向分辨率是指地震 波沿水平方向能分辨多大的地质体，把满足垂向分辨 率和横向分辨率的两个频率中的较高频率，作为满足 总分辨率的最高频率，计算空间采样间隔时，应采用 满足总分辨率的频率。
s1
s2
o4
o3
x1
s3
s4
A
⑤共中心点——在共反射点道集中，各炮点 与接收点的中心点叫共中心点(cmp)；
共中心点道集示意图
⑥共反射时距曲线——双曲线
1 2 2 t共反 4hM x共反 V 2hM t0 t共反| x 0 ( M点回声时间) V
⑦共炮点记录——同一点激发，多道同时接收所获得 的记录 csp--crp
观测系统及图示方法

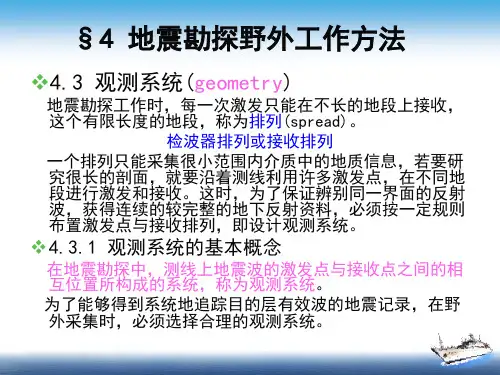

一、观测系统概念：geometry 观测系统－－地震波激发点与接收点的相互位 置关系。
观测系统的选择取决于地震勘探任务、工区 地质条件和采用的工作方法。总的原则是尽量使 记录到的地下界面能被连续追踪，避免发生有效 波彼此干涉的现象，并要求施工简单等。 根据地震激发点和接收点之间的位置关系， 地震测线分为纵测线和非纵测线两种，接收点和 激发点在同—直线上韵测线叫纵测线，接收点和 激发点不在同一直线上的测线叫非纵测线。
