塞拉门基本原理
(整理)塞拉门讲义MicrosoftWord文档.
铁路客车电控气动塞拉门讲义一、基本知识塞拉门是高速旅客列车使用的系列化外摆塞拉门，门扇为直形，有左右之分。
驱动方式为气动，控制方式为电控，因此称之为电控气动塞拉门，厂家有康尼、博德、欧特美等等。
广泛用于25K、25T型客车双管供风的车辆，以空气为动力，推动无杆风缸并带动门扇形成开关门动作，其风源来自双管供风列车的总风管，即总风缸1或总风缸2的生活用风，气压为0.45～0.6Mpa。
二、构造1、基础部件：（1）上、下滑道、密封件由门框前压条、后压条、上压条、下防护罩和胶条等组成（在车门关闭时实现门页与车体的密封），导向件由上、下导轨组成，门页导向轮在导轨内实现车门的摆塞运动。
定位缓冲通过橡胶缓冲头克服车门在开/关终了位置的冲击。
门扇由门页（含橡胶密封胶条）、锁扣、隔离锁、携门架和下支架组成。
翻转脚蹬传动杆：下拉杆、接杆、套、气缸支架及气缸等组成。
翻转脚蹬：翻转脚蹬由转轴箱、支承架和翻转踏板组成，翻转踏板在车门关闭时收起，车门打开时落下。
2、承载驱动机构：承载驱动机构由支架、长导柱、短导柱、直线轴承和驱动气缸等组成。
承载机构承受门扇的所有垂直重量，门扇在驱动气缸的作用下通过直线轴承在长、短导柱上的运动实现车门的摆塞运动。
3、操纵装置：由内操作装置、外操作装置、连动机构和手控开关装置（紧急解锁）组成。
4、气路系统：由无杆气缸、气路组件、过滤减压阀组件、球阀（翻转脚凳）7、门控系统：控制系统的核心，是由门控器、电源保护、电源转换、接线端子等元件组成。
每节车箱分别在一位端、二位端各5、门控系统：控制系统的核心，是由门控器、电源保护、电源转换、接线端子等元件组成。
每节车箱分别在一位端、二位端各设一套控制系统。
每个控制单元分别控制一位端或二位端左、右两个车门。
各控制按钮和开关信号分别接到控制箱的输入、输出信号端子排上门控系统具有：1）通讯；2）内、外操作装置电控开/关门；3）紧急解锁装置切断控制电源实现解锁后手动开/关门；4）防挤压；5）隔离锁隔离车门、屏蔽控制信号；6）车速≥5km/h 自动关门；7）自诊断；8）脚蹬翻板位置检测；9）集中控制等功能。

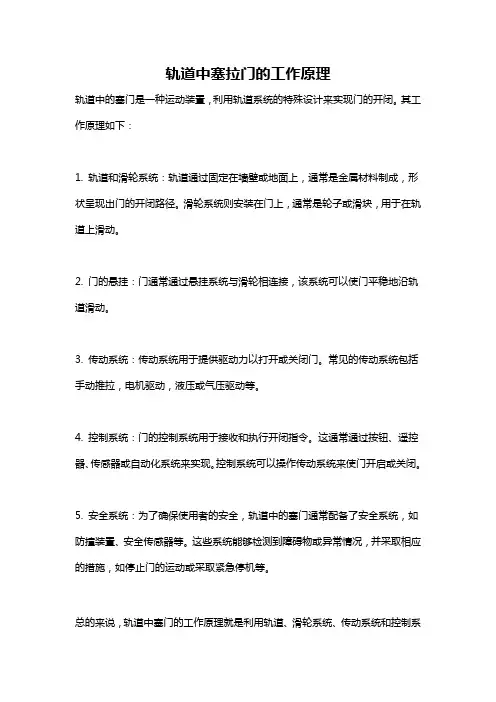

轨道中塞拉门的工作原理
轨道中塞拉门的工作原理
轨道中的塞门是一种运动装置，利用轨道系统的特殊设计来实现门的开闭。
其工作原理如下：
1. 轨道和滑轮系统：轨道通过固定在墙壁或地面上，通常是金属材料制成，形状呈现出门的开闭路径。
滑轮系统则安装在门上，通常是轮子或滑块，用于在轨道上滑动。
2. 门的悬挂：门通常通过悬挂系统与滑轮相连接，该系统可以使门平稳地沿轨道滑动。
3. 传动系统：传动系统用于提供驱动力以打开或关闭门。
常见的传动系统包括手动推拉，电机驱动，液压或气压驱动等。
4. 控制系统：门的控制系统用于接收和执行开闭指令。
这通常通过按钮、遥控器、传感器或自动化系统来实现。
控制系统可以操作传动系统来使门开启或关闭。
5. 安全系统：为了确保使用者的安全，轨道中的塞门通常配备了安全系统，如防撞装置、安全传感器等。
这些系统能够检测到障碍物或异常情况，并采取相应的措施，如停止门的运动或采取紧急停机等。
总的来说，轨道中塞门的工作原理就是利用轨道、滑轮系统、传动系统和控制系
统的协同作用，以及安全系统的保障，实现门的开闭功能。
这种设计可以使门在操作时更加平稳、高效，并且确保使用者的安全。
塞拉门原理
塞拉门原理
塞拉门原理，又称为塞拉门效应，是一种物理现象，指的是在两个密封的容器
之间，由于温度差异而产生的气体流动现象。
这一原理的发现和研究对于热力学和流体力学的理论研究具有重要意义，也在工程实践中有着广泛的应用。
塞拉门原理的基本概念可以通过以下例子来说明，假设有两个相邻的密封容器，一个处于高温环境中，另一个处于低温环境中。
在这种情况下，高温容器内的气体分子具有较高的平均动能，而低温容器内的气体分子则具有较低的平均动能。
根据气体分子的平均动能与温度之间的关系，高温容器内的气体分子会向低温容器内运动，从而在两个容器之间形成气体流动。
塞拉门原理的实际应用非常广泛，其中最为典型的例子就是热电偶。
热电偶是
一种利用塞拉门原理来测量温度的传感器，通过测量两个连接在不同温度下的金属导体之间产生的热电势来确定温度。
此外，塞拉门原理还被应用在一些热工程领域，如热泵、制冷技术等。
除此之外，塞拉门原理还在一些特殊环境下发挥着重要作用。
例如，在太空舱
内部，由于太空舱与外部太空环境温差较大，塞拉门原理会导致太空舱内部的空气流动，这对于维持舱内空气的均匀温度非常重要。
在地球上，塞拉门原理也被应用在一些特殊环境下的气体输送系统中，以实现气体的高效输送和分离。
总的来说，塞拉门原理是一个重要的物理现象，它不仅在理论研究中具有重要
意义，而且在工程实践中也有着广泛的应用。
通过对塞拉门原理的深入研究和应用，我们可以更好地理解和利用温度差异对气体流动的影响，从而推动热力学和流体力学领域的发展，为工程技术的进步提供重要支持。
希望本文能够对读者加深对塞拉门原理的理解，并对其在实际应用中的重要性有所认识。
塞拉门的工作原理
塞拉门的工作原理塞拉门，也称为滑动门，是一种常见的自动门，广泛应用于商业场所、医院、机场等地方。
它的工作原理主要包括传感器、控制器、电机和滑轮系统等几个部分。
首先，我们来看一下传感器。
传感器是塞拉门的重要组成部分，它能够感知人员或物体的存在，并将信号传送给控制器。
常见的传感器包括红外线传感器和微波传感器。
红外线传感器通过探测红外线的变化来感知人员或物体的靠近，而微波传感器则利用微波的反射来实现同样的功能。
一旦传感器检测到人员或物体靠近，就会向控制器发送信号，控制器接收到信号后即可启动门的开启动作。
其次，控制器是塞拉门的大脑，它接收传感器发送的信号，并根据信号来控制电机的启停，从而实现门的开闭。
控制器一般采用微处理器或者PLC（可编程逻辑控制器）来实现自动控制。
在接收到传感器的信号后，控制器会判断门的开启方向，并向电机发送指令，启动电机带动门体滑动，直到人员或物体通过后再关闭。
电机是塞拉门的动力源，它通过传动装置将动力传递给门体，带动门体的滑动。
电机一般采用直流电机或者交流感应电机，具有启动快、运行平稳、噪音小等特点。
在控制器的控制下，电机能够实现正反转和速度调节，以满足不同场合的需求。
最后，滑轮系统是塞拉门的运动支撑，它由导轨、滑轮、支撑架等部件组成。
滑轮系统能够使门体在开闭过程中保持平稳运动，并且减小门体的摩擦阻力，从而延长门体和电机的使用寿命。
总的来说，塞拉门的工作原理是通过传感器感知人员或物体的存在，控制器接收信号并控制电机启停，电机带动门体的滑动，滑轮系统保证门体的平稳运动。
这种自动门的工作原理简单而又高效，为人们的生活提供了便利。
希望通过本文的介绍，您对塞拉门的工作原理有了更深入的了解。
塞拉门的自动化设计使得它在现代社会得到了广泛的应用，为人们的出行带来了便利，也为建筑物的安全管理提供了保障。
感谢您的阅读！。

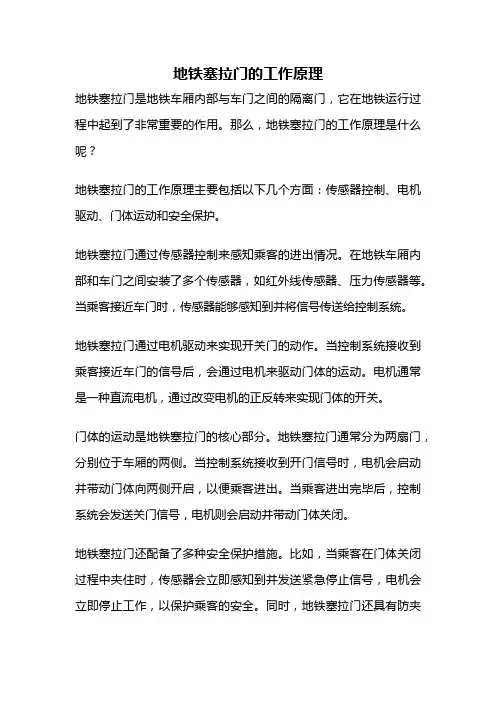

地铁塞拉门的工作原理
地铁塞拉门的工作原理
地铁塞拉门是地铁车厢内部与车门之间的隔离门，它在地铁运行过程中起到了非常重要的作用。
那么，地铁塞拉门的工作原理是什么呢？
地铁塞拉门的工作原理主要包括以下几个方面：传感器控制、电机驱动、门体运动和安全保护。
地铁塞拉门通过传感器控制来感知乘客的进出情况。
在地铁车厢内部和车门之间安装了多个传感器，如红外线传感器、压力传感器等。
当乘客接近车门时，传感器能够感知到并将信号传送给控制系统。
地铁塞拉门通过电机驱动来实现开关门的动作。
当控制系统接收到乘客接近车门的信号后，会通过电机来驱动门体的运动。
电机通常是一种直流电机，通过改变电机的正反转来实现门体的开关。
门体的运动是地铁塞拉门的核心部分。
地铁塞拉门通常分为两扇门，分别位于车厢的两侧。
当控制系统接收到开门信号时，电机会启动并带动门体向两侧开启，以便乘客进出。
当乘客进出完毕后，控制系统会发送关门信号，电机则会启动并带动门体关闭。
地铁塞拉门还配备了多种安全保护措施。
比如，当乘客在门体关闭过程中夹住时，传感器会立即感知到并发送紧急停止信号，电机会立即停止工作，以保护乘客的安全。
同时，地铁塞拉门还具有防夹
手和防夹物功能，能够有效避免乘客在门体运动过程中受伤。
总结一下，地铁塞拉门的工作原理包括传感器控制、电机驱动、门体运动和安全保护。
通过传感器感知乘客的进出情况，控制系统通过电机驱动门体的运动，以方便乘客的进出。
同时，地铁塞拉门还具备多种安全保护措施，以确保乘客的安全。
这些工作原理的协同作用，使得地铁塞拉门能够在地铁运行过程中顺利实现乘客进出的便利和安全。
塞拉门的工作原理
塞拉门的工作原理嘿，朋友们！今天咱来聊聊塞拉门的工作原理。
塞拉门啊，就像是一个特别靠谱的“守门员”。
你看啊，塞拉门平时就安安静静地待在那，等着它发挥作用的时候呢。
当列车要停下来了，它就开始活动啦！它就像一个训练有素的运动员，迅速进入状态。
塞拉门主要有几个关键部分呢，就好像一个团队里的不同角色。
门体本身就像是前锋，直接面对各种情况。
驱动装置呢，那就是给前锋提供动力的，让门体能快速准确地行动。
还有锁闭装置，这可是保证门能紧紧关住的关键啊，就如同球队里的后卫，坚决守住球门，不让任何问题出现。
那塞拉门是怎么工作的呢？当列车到站，驱动装置就开始发力啦，推动门体往外移动，这就好像一个大力士在推动重物一样。
然后门体就顺着轨道，乖乖地滑出去，这动作多流畅啊！接着呢，门就完全打开啦，乘客们就可以上上下下了。
等乘客都上完了，要关门的时候，驱动装置又开始反向操作，把门体拉回来，然后锁闭装置发挥作用，把门牢牢地锁住，这样列车在行驶过程中就不会有任何危险啦。
你说这塞拉门是不是很神奇？它就这么悄无声息地工作着，保障着我们的出行安全。
要是没有它，那坐火车得多不方便啊！想想看，如果门打不开或者关不上，那可咋办呀？塞拉门的工作原理虽然不复杂，但它的作用可太大了。
它就像我们生活中的一个小卫士，默默地守护着我们。
我们每天坐火车来来去去，可能都不会特别注意到它，但它却一直在那坚守岗位。
而且啊，塞拉门还很耐用呢！它经过了无数次的试验和改进，就是为了能在各种环境下都能好好工作。
它可不会轻易被困难打倒，就像一个坚强的战士。
塞拉门真的是个了不起的发明啊！它让我们的出行更加便捷、安全。
我们真应该感谢那些发明和改进塞拉门的人，是他们让我们的生活变得更美好。
所以啊，下次坐火车的时候，不妨多留意一下这个默默工作的“守门员”，感受一下它的神奇吧！这就是塞拉门，一个看似普通却无比重要的存在！。
塞拉门工作原理
塞拉门工作原理
塞拉门是一种常见的自动门系统，利用电力或气压等力量驱动门体的开关动作。
该系统由以下几个主要部件组成：
1. 门体：塞拉门通常由多块平行的门板组成，这些门板可以水平滑动。
门体的材质一般为金属或玻璃。
2. 电机或气压装置：用于提供驱动力，控制门体的开启和关闭。
电机通常通过链条或皮带将其动力传递给门体。
气压装置则会利用高压气体推动门体的运动。
3. 传感器：用于检测人或物体接近，触发门体的自动开关功能。
传感器可以采用红外线、超声波或微波等技术。
4. 控制系统：用于监视传感器信号，并根据需要向门体提供开关指令。
控制系统通常由微处理器和相关电路组成。
工作原理如下：
1. 门体在关闭状态时，控制系统会根据传感器信号判断是否有人或物体靠近。
若有人或物体接近门体，传感器会将信号传输给控制系统。
2. 控制系统接收到传感器信号后，会向电机或气压装置发出开启门体的指令。
电机或气压装置启动后，会利用推力将门体滑动打开。
3. 门体打开后，控制系统会等待一段预设的时间，然后再次检测传感器信号。
如果传感器未检测到人或物体靠近，则控制系统会向电机或气压装置发出关闭门体的指令。
4. 电机或气压装置根据指令，将门体以相反方向滑动关闭。
门体完全关闭后，控制系统会进入待机状态，等待下一次的传感器触发。
总的来说，塞拉门工作的基本原理就是通过传感器检测人或物体接近，然后由控制系统向电机或气压装置发送开关指令，驱动门体的开启和关闭。
这种自动门系统在商业建筑、医院、机场等场所广泛应用，提供了便利和安全性。
塞拉门气路原理
塞拉门气路原理
塞拉门气路原理是指利用气体的流动原理来实现门的自动开闭。
其基本原理如下：
1. 气动执行器：塞拉门气路原理的关键是气动执行器，通常使用气缸作为执行器。
气缸由气体的压力驱动，将气体的动能转化为机械能，推动门的开闭动作。
2. 压缩空气供应：塞拉门气路原理需要提供压缩空气作为动力源。
通常使用压缩空气系统，包括压缩机、储气罐和气管等设备，将大气中的空气压缩为一定压力的气体。
3. 控制阀门：控制阀门用于控制气体的流动方向和流量。
常见的控制阀门包括单向阀、手动阀和电磁阀等。
通过控制阀门的开关状态，可以控制气体的流入和流出，从而实现门的开闭。
4. 传感器：为了实现门的自动开闭，需要使用传感器来感知门的状态。
常见的传感器包括接近开关、光电开关和红外线传感器等。
当传感器检测到门的状态变化时，会发送信号给控制系统，控制系统再通过控制阀门来实现门的开闭。
总结起来，塞拉门气路原理是通过利用气动执行器、压缩空气供应、控制阀门和传感器等设备，将压缩空气转化为机械能，通过控制气体的流动来实现门的自动开闭。
塞拉门工作原理
塞拉门工作原理
塞拉门是一种常用的自动门系统，它的工作原理基于电机和传感器的配合，以及门体的设计。
具体工作步骤如下：
1. 传感器检测：塞拉门系统通常配备了红外线或者微波传感器，用于检测门附近的人或物体。
当传感器检测到有人或物体接近门时，它会发送信号给控制系统。
2. 控制系统响应：当控制系统接收到传感器发送的信号后，它会根据预设的程序进行相应的处理。
比如，如果是有人接近门，控制系统将响应并启动自动门的开启过程。
3. 电机动力：塞拉门的开启和关闭是通过一个或多个电机来实现的。
控制系统会启动电机，并给予其动力。
4. 门体运动：电机带动门体进行开启或关闭的运动。
门体通常是通过链条、齿轮等机械装置与电机相连，以实现运动的传导。
5. 安全保护：塞拉门系统通常还配备了多种安全保护装置，例如防夹功能、防撞功能等。
这些保护装置可以在门体遇阻时自动停止运动，以避免夹伤或损坏。
6. 程序控制：塞拉门系统的控制系统通过预设的程序控制门的打开和关闭。
开启和关闭速度、延迟等参数可以根据实际需求进行调整。
塞拉门的工作原理基于精确的传感器检测和控制系统的协调作
用，确保门体的平稳运动和安全使用。
这种自动门系统在商业场所、公共场所等需要频繁出入的场所广泛应用。
浅谈塞拉门的原理及常见故障处理 车辆钳工技师论文
浅谈塞拉门的原理和常见故障处理摘要：随着我国铁路客车运行速度的提高，我们在提速客车上采用了大量的新术，塞拉门就是其中之一，目前在我国提速客车上大多采用的是康尼和欧特美两家公司的产品，两家公司是同一种技术，虽然塞拉门对于大家来说并不陌生,但是塞拉门的原理我们大多数人还是一知半解，因此为了保证车辆的安全正点运行和提高我公司的售后服务质量，我对塞拉门的原理和常见故障进行了简单分析。
关键词：塞拉门、原理分析、常见故障及处理措施。
一、塞拉门的原理分析塞拉门系统由门板、门框、驱动装置、导向装置、锁闭装置、车内外操纵装置、防挤压装置、气路系统及电控系统和活动脚蹬组成,1.驱动装置塞拉门有驱动装置提供动力，安装在车厢门上部车顶内，主要由无杆风缸、辊式滑车、承重支架等组成。
车门开关时间单程为3s-6s。
车门运动速度可通过无杆风缸两端的单向节流阀调整、开关门时有缓冲，以使运动平稳。
导轮嵌入导轨引导支架纵向移动，使门板进行“塞”动作。
同样，门板底边导轨使门板与车体平行。
2.导向装置车门的导向由上下导轨来实现，导向装置在门关闭后不外露。
3.锁闭装置锁闭装置主要由安装在侧门框上的闭锁风缸、解锁风缸、旋转锁舌、固定锁舌、锁定凸轮等组成的旋转锁机构组成。
锁闭装置产生机械闭锁力，防止车门电气、压缩空气发生故障时车门自动开启。
车门设双重锁闭装置，门锁闭时车门受力均匀。
正常情况通过电控解锁，紧急情况下，可通过手动三角钥匙解锁。
4.车门内外操纵装置车门内部设隔离锁、手动锁、电控锁各一把。
1)隔离所装在门板内部，位于后边，为三角钥匙式。
其作用是在车停运或此门出现故障时，将关闭的门隔离锁闭，锁舌别住门框，同时触压侧门框上的隔离开关，切断车门的电气控制回路，使手动和电控的开门方式失效。
2)车门内部手动锁（三角钥匙）。
在隔离锁未锁闭的情况下，可以通过钥匙实现机械解锁开门。
5.防挤压装置防挤压装置由装在门板前边的防夹胶条与空气压力传感元件组成。
塞拉门气路原理
塞拉门气路原理塞拉门气路是一种常见的传动系统，广泛应用于各种机械装置中，并且以其简单可靠的特点受到了广大用户的青睐。
本文将详细介绍塞拉门气路的原理和工作方式。
一、塞拉门气路的基本原理塞拉门气路是一种基于气动元件的传动系统，它利用气源产生的气压驱动活塞进行运动，以达到传递能量和完成工作任务的目的。
其基本原理如下：1. 气源供给：塞拉门气路通常使用压缩空气作为气源，通过气源供给系统提供充足的气压。
常见的气源供给系统包括气缸、气压调节器和气压储气罐等。
2. 气压传递：气源供给系统会将气压传递给活塞。
当气压作用于活塞上时，活塞会受到力的推动，从而实现运动。
3. 传动装置：活塞通过传动装置与被传动部件进行连接，传递动力。
常用的传动装置包括连杆、齿轮和皮带等。
4. 工作任务完成：活塞的运动能够推动被传动部件，从而完成各种工作任务。
例如，活塞可以用于前后往复运动的机械装置，也可以用于旋转机构。
二、塞拉门气路的工作方式塞拉门气路的工作方式可以根据具体的应用场景而有所不同，下面将介绍两种常见的工作方式。
1. 前后往复运动方式当气源供给系统将气压传递给活塞时，活塞会在气压的推动下前后往复运动。
这种工作方式适用于需要实现直线运动的装置，例如气缸、压力机和注塑机等。
2. 旋转运动方式在某些应用场景下，需要通过塞拉门气路实现旋转运动。
为了实现这种工作方式，可以在气动装置中引入附件，例如零件转盘和旋转机构。
当气压传递给活塞并推动附件时，附件会顺应活塞的运动而旋转，从而实现旋转运动。
三、塞拉门气路的特点和应用领域塞拉门气路具有以下特点，使其在各个领域都有广泛的应用。
1. 简单可靠：塞拉门气路的结构相对简单，易于设计和维护。
它没有复杂的传动装置和润滑系统，因此具有较高的可靠性。
2. 节能环保：塞拉门气路使用压缩空气作为气源，相比于电动传动系统，不需要额外的电能。
压缩空气是一种易于获取且环保的能源。
3. 动力输出大：塞拉门气路能够提供比较大的输出力和扭矩，适用于各种负载大、动力要求高的工作场景。
塞拉门的结构和工作原理
塞拉门的结构和工作原理
塞拉门是一种常见的自动门，由于其快速、高效且安全的特点，广泛应用于商业建筑、医疗机构、酒店、机场和铁路站等场所。
塞拉门的结构和工作原理主要包括以下几个方面：
结构：
1. 防护罩：塞拉门通常由一个透明的防护罩组成，可以清晰地看到门的内部。
2. 门框：门框可以是金属或铝合金制成，用于支撑并连接防护罩。
3. 传动系统：传动系统是塞拉门运行的关键部分，通常包括电机、齿轮和链条等，用于将电能转化为机械运动。
工作原理：
1. 检测器：塞拉门通常配备有各种类型的检测器，如红外线、微波或雷达等，用于检测门口是否有人或物体靠近。
2. 开启机制：当检测器检测到有人或物体靠近门口时，开启机制将启动，电机开始运行。
3. 门移动：电机经过传动系统将动力传递给链条和齿轮，使防护罩沿着门框上下移动，打开或关闭门口。
4. 安全装置：为了确保用户的安全，塞拉门通常配备有安全装置，如传感器或光幕。
如果安全装置检测到门口存在障碍物或人员，门会停止运动并打开以避免意外伤害。
5. 控制系统：塞拉门还配备有控制系统，可以根据需要进行编程和调整，以满
足不同的使用需求。
控制系统通常包括开关、按钮和传感器等，用于控制门的开关和调节运行速度。
总结起来，塞拉门的结构包括防护罩、门框和传动系统，工作原理是通过检测器感知门口的情况，然后通过电机和传动系统实现门的开启和关闭。
安全装置和控制系统可以确保门的安全运行和用户的便利性。
客车电气装置-CRH380B塞拉门原理
压力P(Pa)
6000
t=0 5000 0
密封值 t>200s
4000
77
3000
196
2000
356
1000
597
0
0
100
200
300
400
500
600
700
泄漏时间t(s)
839
800
900
可靠性：冗余设计
安全性 a.主锁为二级锁闭，保证安全。
b.主锁设置闭锁气缸，能够在关门接近 到位时 提供足够的关门力克服空调的风压等造 成的阻 力，保证可靠关门。
气流通，实现密封功能。
截面
主密封胶条
辅助密封胶条
密封系统的组成：
密封胶条，周边胶条和护
指胶条。
泄 露
曲
线
密封原理: 通过密封胶条的受力变形，
： 表 示
阻断列车内部与外部的空 单
气流通，实现密封功能。
位 时
间
内
的
密封性能: 通过密封试验，完全满足压
压 力 损
力从4000Pa降到1000Pa 失
的时
间大于200S的要求。
c.有额外的隔离锁，为机械锁闭装置， 在门系 统失去能量供应后可以手动锁闭门系统 。
闭锁气缸
主锁
隔离锁
辅助锁
锁辅 助
主 锁
锁辅 助
机侧 构立
集 成
总结
1、380B塞拉门承载驱动机构 2、380B塞拉门密封原理
驱动机构
•X-Y运动机构：保证门扇平行摆塞。
承载导向装置 •丝杆螺母传动机构：传动可靠
短导柱
机构架
长导柱
同步机构 携门架
塞拉门的工作原理
塞拉门的工作原理
塞拉门是一种常见的门的类型，它的工作原理基于两个基本原则：重力和摩擦力。
通过合理设计门的结构和安装其中的滑轮和轨道，使得门能够在打开和关闭时实现平滑运动。
塞拉门通常由一个移动的门板和一个固定的门框组成。
门板上装有滑轮，滑轮通常是在门板的顶部或底部，并且可以自由旋转。
门框上设置有相应的轨道，滑轮可以在轨道上来回滑动。
打开塞拉门时，人们可以通过控制线或手柄等设备将门板与门框分开。
此时，由于滑轮与轨道之间的摩擦力很小，门板能够沿轨道自由滑动，并逐渐打开。
当门板打开到所需位置时，只需松开控制线或手柄，门板将会停留在该位置上。
关闭塞拉门时，只需用手轻推门板，门板会沿着轨道平稳滑动，直到完全关闭。
在关闭过程中，由于重力的作用和滑轮与轨道之间的摩擦力，门板会保持稳定且缓慢地向下移动，以确保安全关闭。
总的来说，塞拉门的工作原理是基于滑轮绕轴旋转和滑动在轨道上，通过重力和摩擦力来实现门的开启和关闭。
这种简单而有效的设计让塞拉门成为广泛应用于各种场所的门类之一。
塞拉门基本原理课件
1概述： MS720CP塞拉门是供青藏列车使用的系列化外摆塞拉门，门扇采用铝蜂窝复合结构，其优点是重
量轻，密封、隔音隔热性能好。 2 安装尺寸： 门框宽：930 mm 门框高：2530±3 mm 门框对角线误差：≤3mm
门框外表面误差：≤2mm
3．MS720CP电控气动塞拉门的结构（见图１－１） MS720CP电控气动塞拉门由10、20、30、40、50、53及MK0411七大部件组成。其分别为 3.1 10基础部件 基础部件包括：
气缸、辅助锁锁体、开关等零件 • 3.7 MK0411 电控系统 • 电控系统包括： DCU门控器、空气开关、电源模块、指示灯、电源
开关及指示灯、蜂鸣器、电磁阀、压力开关、压力波开关、微动开 关、磁感应开关等其它行程开关、接线端子排、电气安装板及其附 件、电气箱及其附件 •
塞拉门基本原理
• 4． 使用方法
塞拉门基本原理
4.3.2.2 关门 （1）车门处于开启状态，用三角钥匙按箭头所示操作，蜂鸣器响2秒钟 后，车门关闭，同时翻转脚蹬踏脚板向上翻起。若门扇在关闭过程中遇到 障碍，门扇会自动返回。2～5秒后再自动关闭。若关闭途中障碍仍存在， 则车门会重复上述动作，直到障碍排除，门扇关闭至锁定位置。在此过程 中，若时间超过12秒，蜂鸣器报警。车门在关闭至离门框胶条约15～30mm 时，无防挤压功能。 （2）车速≥5km/h时(5km/h信号由车辆提供)，车门将自动关闭，若门扇在 关闭过程中遇到障碍，门停在原处，5秒后再自动关闭。
•门扇Leabharlann 件包括：• （1）20 门扇（2）21 锁扣（3）22 保险锁（隔离锁）
• （4）23 下支架（5）24 携门架（6）25 辅助塞紧机构
• 3.3 30驱动部件 • 驱动部件包括： • （1）30 承载部件：上导轨、支架、挂架、长导柱、短导柱及直线轴承等。 • （2）31、32 气动机构及气路系统：无杆气缸、气缸支架、球阀（作气源开关
塞拉门结构原理与常见故障分析
塞拉门结构原理与常见故障分析塞拉门是一种常见的滑动门，广泛应用于商业中心、机场、地铁站等地方。
其结构原理和常见故障分析对于维修和维护塞拉门具有重要的意义。
下面将从塞拉门的结构原理和常见故障两个方面进行详细说明。
塞拉门主要由门体、导轨、牵引系统和控制系统组成。
门体：门体通常由两到四个门扇组成，门扇一般由铝合金型材制成，并采用玻璃填充。
门体安装在导轨上，通过滑轮和导轨的配合使得门扇可以沿着导轨做滑动。
门体的设计和工艺决定了塞拉门的外观和使用寿命。
导轨：导轨是支撑和引导门体滑动的关键部件。
导轨一般固定在地面或者墙面上，应具有足够的强度和稳定性。
导轨的安装和调整对于塞拉门的使用效果和安全性有很大影响。
牵引系统：塞拉门的牵引系统通过驱动电机和链条、齿轮等传动装置来实现门体的滑动。
牵引系统需要具备足够的动力和精度，以确保门体的平稳滑动。
通常牵引系统还配备有限位开关和安全感应器，用于检测门体位置和避免碰撞事故。
控制系统：塞拉门的控制系统由控制器和相关传感器组成，用于控制门体的运动和监测门体位置。
控制系统可以根据用户需求进行设置，比如设定门体的开关速度、延迟时间等参数。
控制系统还应具备故障诊断和报警功能，以快速排除故障并确保安全使用。
常见故障分析：1.门体滑动不畅：这是因为导轨与门体之间存在摩擦或者导轨安装不平整。
解决方法是清洁导轨和门体轮槽，并调整导轨的安装位置。
2.门体无法正常关闭：可能是由于限位开关失灵或者控制系统故障导致。
可以检查限位开关的电路和触发器是否正常，或者重新设定控制系统的参数。
3.门体噪音大：这通常是由于牵引系统的链条和齿轮磨损或者松动导致的。
需要及时更换磨损的部件，或者进行紧固和调整。
4.控制系统故障：如控制器出现故障或电源异常，会导致门体无法正常运动或停止在不合理的位置。
应及时检查控制系统的连接和电源供应，以确保系统正常工作。
综上所述，塞拉门的结构原理和常见故障分析对于维修和维护塞拉门具有重要的参考价值。
康尼塞拉门的工作原理
康尼塞拉门的工作原理康尼塞拉门是一种常见的自动门系统，它运作起来非常简单而高效。
它的主要原理是利用一个带有可滚动齿轮的传输带，将门扇从一个位置移动到另一个位置，使人们能够自由进出某个区域。
康尼塞拉门由多个组件组成，其中包括电机、齿轮系统、传送带和控制器。
首先，电机是康尼塞拉门最重要的组件之一。
这个电机负责提供动力，驱动齿轮系统和传输带的运动。
它通常经过精确的设计和计算，以确保门的平稳运行。
齿轮系统是康尼塞拉门非常关键的部分，它由一系列的齿轮组成，这些齿轮彼此之间以特定的方式连接。
当电机开始工作时，它会通过一个齿轮转动另一个齿轮，最终将转动作用于传输带上。
传输带是康尼塞拉门的核心，它被用作门扇的支撑和移动装置。
传输带通常由耐磨材料制成，在门扇的两侧运行，并与齿轮系统连接。
当电机带动齿轮系统时，传输带会启动并开始移动门扇。
这种设计使得康尼塞拉门能够快速、无缝地打开和关闭。
另外，控制器是康尼塞拉门的智能部分。
它用于监控门扇的位置和状态，并根据外部命令和传感器的反馈来控制电机的工作。
通过控制器，康尼塞拉门能够实现自动化操作，如根据人员流量调整开关门速度、设定延迟关闭时间等。
康尼塞拉门的工作原理使其在许多场景下具有广泛的应用。
例如，在商场、机场、酒店等公共场所，康尼塞拉门可以提供便利的通行方式，改善人流控制和安全性。
此外，康尼塞拉门还可以应用于工业生产线上，用于自动化运输和分拣物品。
综上所述，康尼塞拉门的工作原理简单而高效。
它通过电机、齿轮系统、传输带和控制器的协作，实现门扇的自动移动。
康尼塞拉门在提高人们通行效率、降低人力成本、提升安全性方面都有很大的优势，因此在现代生活中被广泛应用。
塞拉门的工作原理
塞拉门的工作原理
塞拉门是一种常见的阀门类型，它通过阀芯上的密封圈与阀座上的密封面之间的相对运动来实现流体的控制。
其工作原理可以简单概括为，阀芯的上下移动改变了阀座的通道大小，从而控制了流体的流动。
首先，让我们来看一下塞拉门的结构。
塞拉门主要由阀体、阀盖、阀芯、阀杆和密封圈等部件组成。
阀体是塞拉门的主体，内部设有阀座；阀盖连接在阀体上方，用于固定阀芯；阀芯是塞拉门的关键部件，通过阀杆与执行机构相连，实现对流体的控制；密封圈则位于阀芯上，用于保证阀芯与阀座之间的密封性。
其次，塞拉门的工作原理涉及到阀芯与阀座之间的密封。
当阀芯向下移动时，密封圈与阀座上的密封面接触，从而阻止了流体的流动；而当阀芯向上移动时，密封圈离开了阀座，流体得以通过阀门。
通过控制阀芯的上下运动，可以实现对流体的开启和关闭，从而达到对流体流动的控制目的。
此外，塞拉门的工作原理还涉及到阀芯的旋转。
一些塞拉门的阀芯设计为圆锥形或V字形，当阀芯旋转时，可以改变阀座的通道
大小，从而实现对流体的调节。
这种旋转式塞拉门通常用于需要精
确调节流量的场合，如化工、制药等领域。
总的来说，塞拉门通过控制阀芯的上下运动和旋转，以及阀芯
与阀座之间的密封，实现了对流体的精确控制。
它具有结构简单、
操作方便、密封性能好等优点，被广泛应用于石油、化工、冶金、
电力等行业。
希望本文能够帮助读者更好地理解塞拉门的工作原理，为相关领域的工作者提供参考。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
4． 使用方法 ． 4.1．使用必备 ． 专用三角钥匙。 4.2．使用须知： ．使用须知： （1） 使用前操作者应详细了解MS720CP电控气动塞拉门的主 要结构、动作原理，熟悉操作方法和日常检查、维护保养等知 识，避免错误操作，造成人为故障。 （2） 使用专用三角钥匙时，只能按“开”（“关”）指向旋 转≤45°，以免损坏操作装置。如果出现非正常情况,应报请专 业人员排除故障。 （3） 当锁叉处于关门状态时，绝不能关门，须先将锁叉恢复 到开门状态后才可实施关门。执行一次开门程序，可使锁叉回 复到开门状态。 （ 4） 当正常开 、 关门出现故障时 ， 可关断气源 ， 用手动将门 ） 当正常开、 关门出现故障时， 可关断气源， 关闭，锁上保险锁，并报请专业人员检修。 关闭，锁上保险锁，并报请专业人员检修。 （5）为安全起见，对不需集控的车门可用保险锁锁闭。 ）为安全起见，对不需集控的车门可用保险锁锁闭。
4.3.3.4 将左/右侧选择开关旋到开右侧门位置0.5秒后，10秒钟内揿下 开门按钮大于0.5秒，右侧车门应打开； 4.3.3.5 左/右侧选择开关在左侧或右侧位置0.5秒后，揿下关门按钮 0.5秒以上，未关的车门关闭。如果有门未关到位，则门未关到位指示灯 亮。可重新揿下关门按钮，已经关到位的门不动作，没有关到位的门重 新打开后自动关闭，直到门关到位指示灯熄灭，证明列车所有的门已经 关好。 4.3.3.6 集控关门后，内、外操作不能开、关门，紧急解锁可以手动 开、关门；只有在集控开门状态或集控系统断电的情况下才能通过内、 外操作开、关门。 集控开门时， 右侧选择开关必须先从0位旋到左（ 注 ： 集控开门时 ， 左 / 右侧选择开关必须先从 0 位旋到左 （ 右 ） 侧 ， 10秒内揿下开门按钮大于 秒内揿下开门按钮大于0 只能执行一次开门， 在10秒内揿下开门按钮大于0.5秒，只能执行一次开门，如果需要第二次 集控开门，需先将左/右侧选择开关必须先回0位再旋到要选择侧， 集控开门， 需先将左 / 右侧选择开关必须先回0 位再旋到要选择侧，才能 有效操作；集控关门时， 右侧选择开关从0位旋到左（ 有效操作；集控关门时，左/右侧选择开关从0位旋到左（右）侧0.5秒后 揿下关门按钮大于0 执行关门，在此条件下可以多次关门。 ，揿下关门按钮大于0.5秒，执行关门，在此条件下可以多次关门。集控 关门后，不能将左/右侧选择开关旋至0位 ， 否则集控关门状态取消，可 关门后， 不能将左/ 右侧选择开关旋至0 否则集控关门状态取消， 以单门操作。 以单门操作。
（6）防冻装置在进入寒季时接通电源后，无特殊情况应持 ）防冻装置在进入寒季时接通电源后， 续通电到寒季结束。严禁强酸碱接触其表面， 续通电到寒季结束。严禁强酸碱接触其表面，如不慎接触 应立即用水清洗，并对其进行绝缘测试。 应立即用水清洗，并对其进行绝缘测试。 4.3．开、关门操作方法： 关门操作方法： ． 简介：MS720CP电控气动塞拉门的操作装置分为内操作装 720CP 简介：MS720CP电控气动塞拉门的操作装置分为内操作装 外操作装置和手控开关装置。 其中， 置 、 外操作装置和手控开关装置 。 其中 ， 内操作装置和手 控开关装置位于立罩上，外操作装置位于车外距门870mm处 870mm 控开关装置位于立罩上，外操作装置位于车外距门870mm处 软卧车的外操作装置位于车外距门1270mm处 1270mm ( 软卧车的外操作装置位于车外距门1270mm 处) 。 有三种方 式可实现车门的开和关。 式可实现车门的开和关。 三种控制方式的适用状态： 三种控制方式的适用状态：
4.3.2电控气动方式开、关门 电控气动方式开、 电控气动方式开 4.3.2.1 开门 首先打开隔离锁。 （1） 集控系统未开或没有集控关门信号且有电有气时，外操作装置与 内操作装置具有相同的功能。用三角钥匙按箭头所示方向操作（见图4-1 ），蜂鸣器响2秒后车门打开，翻转脚蹬踏脚板翻下成水平状。 注意：扳动三角钥匙用力不宜过大。 注意：扳动三角钥匙用力不宜过大。 （2） 在有集控关门信号且有电有气时，内、外操作装置不能开、关门 。 （3） 紧急状态下的开门。在遇到紧急情况时，用三角钥匙按箭头所示 方向顺时针操作手控开关装置，系统将电磁阀电源切断，报警蜂鸣器报 警，此时可以手动开门。（没电没气时的开门同上） 注意: 手控开关装置是需要手动复位的，使用后， 注意 手控开关装置是需要手动复位的，使用后，请将手控开关装置复位 否则有电时报警蜂鸣器将持续报警， 。 否则有电时报警蜂鸣器将持续报警，塞拉门也将失去所有自动控制开 关门的功能。 关门的功能。
3.5 50 门锁部件 门锁部件包括： （1）51 开锁气缸 （2）52 闭锁气缸 （3）锁体、锁叉定位套等零件。 3.6 53 辅助锁部件 辅助锁部件辅助锁部件包括： 气缸、辅助锁锁体、开关等零件 MK0411 3.7 MK0411 电控系统 电控系统包括： DCU门控器、空气开关、电源模块、指示灯、电源 开关及指示灯、蜂鸣器、电磁阀、压力开关、压力波开关、微动开 关、磁感应开关等其它行程开关、接线端子排、电气安装板及其附 件、电气箱及其附件
4.3.2.2 关门 （1）车门处于开启状态，用三角钥匙按箭头所示操作，蜂鸣器响2秒钟 后，车门关闭，同时翻转脚蹬踏脚板向上翻起。若门扇在关闭过程中遇到 障碍，门扇会自动返回。2～5秒后再自动关闭。若关闭途中障碍仍存在， 则车门会重复上述动作，直到障碍排除，门扇关闭至锁定位置。在此过程 中，若时间超过12秒，蜂鸣器报警。车门在关闭至离门框胶条约15～30mm 时，无防挤压功能。 （2）车速≥5km/h时(5km/h信号由车辆提供)，车门将自动关闭，若门扇在 关闭过程中遇到障碍，门停在原处，5秒后再自动关闭。 4.3.3 集控开 关门 集控开/关门 4.3.3.1 集控上电后，打开钥匙开关，电源指示灯亮，系统处于集控 操作状态； 4.3.3.2 当左/右侧选择开关在中间0位时，所有集控操作无效； 4.3.3.3 将左/右侧选择开关旋到开左侧门位置0.5秒后，10秒钟内揿 下开门按钮大于0.5秒，左侧车门应打开；
控 制 方 式
适 用 状 态
1
手动
没电没气 有电没气 没电有气
2
电控气动
有电有气
3
集控气动
有电有气
4.3.1手动操作开、关门 手动操作开、 手动操作开 当门系统无电无气时，MS720CP电控气动塞拉门可用如下方法实 现门的开、关。 开门：用专用三角钥匙按手控开关装置（紧急解锁装置）或外操 作装置标记上箭头所指方向（顺时针）转动装置上的三角头转轴 约45°实现解锁后，用手拉动门扇即可实现开门。
注意：手控开关装置经解锁后应及时复位 注意：手控开关装置经解锁后应及时复位。 注：操作者虽进行了解锁操作，但如遇非正常情况松开 钥匙后仍不能拉动门扇，此时操作者可一手进行解锁操 作，同时另一手拉动门扇即可将门打开。 关门：用手拉动门扇直至关闭位，当听到锁的二级闭锁 动作发出声响，即认定门已被可靠关闭并锁定，若只听 到一级闭锁动作声响则应开门重新关门，直到实现二级 锁闭。
排除方法
更换开关或重新调整开 关位置
更换钢丝绳或更换弹簧 更换开关或重新调整开关 位置
闪1次
闪2次
内操作接通时 间超过12秒
更换弹簧
调整气源
气源不足
闪3次
关门10秒未 到98％开关
有障碍物
排除障碍 更换98％开关 调整气源 更换98％开关
检查电磁阀与气缸气管 更换防挤压压力开关 调整气源
98％开关坏 闪4次 开门5秒未到 98％开关 气源不足 98％开关坏
3.2 20门扇部件 门扇部件 门扇部件包括： （1）20 门扇（2）21 锁扣（3）22 保险锁（隔离锁） （4）23 下支架（5）24 携门架（6）25 辅助塞紧机构 3.3 30驱动部件 驱动部件 驱动部件包括： （1）30 承载部件：上导轨、支架、挂架、长导柱、短导柱及直线轴承等。 （2）31、32 气动机构及气路系统：无杆气缸、气缸支架、球阀（作气源开关 用）、快排气阀、过滤减压阀组件、消音器、节流阀、气管、管接头等。 3.4 40 操作部件 操作部件包括： （1）41 内操作装置（电控锁）（2）42 外操作装置（手动、电控双功能锁（3） 43 连动机构（4）44 手控开关装置（手动锁、紧急解锁装置）
4.3.4电控系统门状态的自动识别 电控系统门状态的自动识别 4.3.4.1 控制系统上电，门控器上的5VDC指示灯亮，门系统自动执行关 门一次，保持关门状态。 4.3.4.2 隔离锁 (1)当隔离锁锁闭时，所有手动、电控、紧急解锁集中控制功能失效； (2)系统处于开门状态时，压下隔离锁开关时间大于0.5秒，门扇执行关 门动作，系统切换为关门状态；压下保险锁开关时间小于0.5秒，门扇不 动作。 4.4电控系统的自诊断功能 电控系统的自诊断功能 4.4.1状态指示灯故障诊断及排除方法
外侧塞拉门
1概述： 概述： 概述 MS720CP塞拉门是供青藏列车使用的系列化外摆塞拉门，门扇采用铝蜂窝复合结构，其优点是重 量轻，密封、隔音隔热性能好。 2 安装尺寸： 安装尺寸： 门框宽：930 mm 门框高：2530±3 mm 门框对角线误差：≤3mm 门框外表面误差：≤2mm 3．MS720CP电控气动塞拉门的结构（见图１－１） ． 电控气动塞拉门的结构（ 电控气动塞拉门的结构 见图１ MS720CP电控气动塞拉门由10、20、30、40、50、53及MK0411七大部件组成。其分别为 3.1 10基础部件 基础部件 基础部件包括： （1）上、后压条组件，前压条，下滑道，防护罩（带防冻装置），防护罩胶条，门框胶条等 零件；其主要作用是引导门扇的运动及实现门扇与车体的密封。 （2）11 翻转脚蹬传动杆：下拉杆、接杆、套、气缸支架及气缸等组成。 （3）12 翻转脚蹬：转轴箱、支承架及踏脚板等组成。
开关门气管接反 防挤压压力开关损坏 关门12秒未到 “门关到位”开 关 气源不足
闪5次
防挤压失效
闪6次
有障碍物
“门关到位”开关损坏
排除障碍
更换“门关到位”开关
