汽轮机润滑油系统全解
汽轮机润滑油系统内容
二、主油泵 离心泵的工作原理
在泵内充满油的情况下，叶轮旋转使叶轮内的油也 跟着旋转，叶轮内的油在离心力的作用下获得能量， 叶轮槽道中的油在离心力的作用下甩向外围流进泵 壳，于是叶轮中心压力降低，这个压力低于进油管 内压力，油就在这个压力差作用下由吸油池流向叶 轮，这样油泵就可以不断的吸油，不断的供油了。
两两换热波纹板之间构成流体介 质通道层，作为换热元件的波纹 板一侧是冷却循环水另一侧润滑 油，构成油水的换热通道层交错 布置，压紧板和波纹板之间不通 换热介质。油（或水）通道层的 水进出口周围的两片波纹板之间 采用密封垫密封，防止油（或水） 进入水通道和冷却器外，两个波 纹板之间的油通道（或水通道） 采用密封垫密封构成完整封闭的 油通道层（或水通道层）并防止 油（或水）泄漏到冷却器外。
四、交流润滑油泵
额定电流：81.8A，转速： 2950rpm。单级单吸立式电动离心油泵（转
速：3000r/min，启动油温 ≥ 15℃）。安装在主油箱上，能保持独立运 行。该泵完全浸没在润滑油中，经过油泵底部的滤网吸油，泵出口油 经冷油器至轴承润滑油总管，只在机组启动和停机阶段、当主油泵供 油压力不能维持润滑油总油管油压时使用，由压力开关控制。泵出口 装有一逆止阀以防止系统中油倒流。 启动时和运行中注意电流变化，防止因超电流引起过电流保护。
主油泵的作用
汽轮机主油泵是单级双吸式离心泵（中开泵），转速：3000r/min
由汽轮机转子直接驱动。在正常运行中，主油泵的高压排油流至主 油箱去Ⅰ、 Ⅱ级射油器，Ⅰ级射油器从油箱中吸取润滑油升压后供给主 油泵，主油泵高压排油通过Ⅱ级射油器压力降低，作为润滑油进入冷油 器，换热后以一定的油温供给汽轮机润滑油用户系统。（主油泵不是自 行充油而是必须向它连续提供压力油，在启动和停机期间，上述工作由 交流润滑油泵完成，当汽轮机处于或接近额定转速时由射油器提供） 主油泵是将动力机的机械能转换成输送介质的能量的关键部件。
汽轮机润滑油系统内容
射油器又可以称为“射油抽油器”，装在射油器进口的滤网是为了 防止杂物堵塞喷嘴。简而言之，当压力油经油喷嘴高速喷出时，在喷 嘴出口形成真空，利用高压射流的自由卷吸作用把油箱中的油经滤网 带入扩散管（渐扩管）减速升压后以一定的压力排出。提高主油泵工 作的可靠性。
射油器
射油器的作用是将小流量的高压油变成大流量的高压油。油喷嘴、喉管
主油泵是将动力机的机械能转换成输送介质的能量的关键部件。
润滑油母管压力 主油泵入口压力 主油泵出口压力
1号机 0.16MPa 0.3MPa 2.1MPa
2号机 0.18MPa 0.18MPa 1.95MPa左右
主油泵泵体
主油泵是主 轴驱动离心 泵，水平安 装在汽轮机 的前轴承箱 内，泵轴与 汽轮机的高 压转子刚性 连接。
启动：（1）当机组启动投入盘车前，应先将顶轴油泵投入运行； （2）当汽机打闸停机后，转速低于1200rpm时，顶轴油泵应自启否则应 手动启动，并查明原因。
停止：（1）主机转速至1200rpm时，顶轴油泵应自动停运，否则手动停运； （2）盘车停止后，停止顶轴油泵运行。
十、盘车装置
采用低速盘车，盘车电机转速：730r/min，主轴转速：4.10r/min 盘车装置的作用在于，消除冲转前或停机后转子产生的热弯曲。
板式冷油器采用换热波纹板叠装于上下导杆之间构成主换热元件。导 杆一端和固定压紧板采用螺丝连接，另一端穿过活动压紧板开槽口。 压紧板四周采用压紧螺杆和螺母把压紧板和换热波纹板压紧固定。
板式冷却器的特点
（1）传热效率高
换热片采用高导热 的波纹板，板片波 纹所形成的特殊流 道使流体在极低的 流速下即可发生强 烈的扰动流（湍流 ），扰动流又有自 净效应以防止污垢 生成因而传热效率 很高。
汽轮机润滑油系统
• 扬程—— 127m
• 出油量— 3m³/min
交流启动油泵
布置在汽机房零米层。汽机启停机过程中（主油泵未正 常工作时），向调节保安系统及润滑油系统供油。
技术规范：
• 转数——
• 电机型号：YB2-
2950rpm
250M-2
• 扬程——108m • 电机功率：55KW
表示。 • 闪点：加热到一定温度时，部分油变为气体，
这个温度就叫 闪点。
注意事项
为了防止调节系统因压力油降低而引起停机事故， 所以当主油泵出口油压降低至1.0MPa时，由压力开 关使高压交流油泵自动启动投入运行。
机组正常运行时，电动辅助油泵都应停止运行。由 主油泵向机组提供调节油、安全油、润滑油。
汽轮机润滑油系统
目录
系统概述 主要设备 系统流程 注意பைடு நூலகம்项
系统概述
汽轮发电机组是高速运转的大型机械，其 轴承和轴承座需要大量的油来润滑和冷却，因 此汽轮机必须有供油系统用于保证汽轮机组的 正常工作。
系统概述
系统组成：汽机润滑油系统由油箱、主油泵、
交流启动油泵交流润滑油泵、直流事故油泵、
• 出油量—
• 电压：AC380V
1.55m³/min
交流润滑油泵/直流事故油泵
在机组启、停时由交流润滑油泵经冷油器向润滑油系统供油，事故情况下由 直流润滑油泵经冷油器向润滑油系统提供机组顺利停机的润滑油。
技术规范：
• 转数—— 2950rpm
• 扬程——34m
• 出油量— 0.4m³/min
技术规范主：要数 进口油 出口油 出口油 安装位
据 压(Mpa)压(Mpa) 量 置
主机润滑油系统讲解
数值
28～35 ≤15 ≤-10
备注
闪点
灰分 NaOH
℃
% 级
≥180
≤0.005 试验≤2
透明、 无机械 杂质、 无水溶 性酸或 碱
事 故 案 例 解 析
谢谢大家
润滑油系统的启停
1) 主机润滑油系统的投运 启动一台主油箱排烟风机，检查排烟风机运行正 常，主油箱真空在-490Pa左右，投入排烟风机联 锁。 分别启动主机直流润滑油泵、高压备用密封油泵， 检查油泵运行正常，检查低油压报警消失，润滑 油母管压力正常；检查各轴承回油油流正常；检 查主机润滑油回路、机械超速与手动跳闸危急遮 断油回路、顶轴油回路及发电机密封油系统无漏 油现象。
主机冷油器切换
对冷油器油侧注油排气，排气结束后关闭排 气门。 检查冷油器冷却水运行正常。 将冷油器进、出口联成阀缓慢切至待投冷油 器侧。 关闭冷油器注油门。 操作过程中严密监视主机润滑油压的变化， 严防切换操作过程中断油，切换完毕注意主 机油温变化
主机虑油器切换
对虑油器油侧注油排气，排气结束后关闭排气门。 将虑油器下舌阀手柄缓慢切至中间位置。 将虑油器上舌阀手柄缓慢切至运行虑油器侧并锁
注意事项 主机盘车ห้องสมุดไป่ตู้主机顶轴油泵使用规定及注意事项 主机停运，转子转速到“0”，应及时投入主机盘 车。 盘车运行过程中，主机顶轴油泵应保持连续运行。 在惰走过程中，当转子转速降至 800r/min时,主 机顶轴油泵应自启。 升速过程中，当转子转速升至 1200r/min时,主机 顶轴油泵应自停。
6、注油器
注油器安装在油箱内油面以下的管道上，注油器 由喷嘴、混合室、喉部和扩压段等主要部分组成。喷 嘴的进口与提供动力油的主油泵出口相连。工作时， 自主油泵来的压力油以高速从喷嘴喷出，在混合室中 产生一个负压区，油箱中的油被吸入混合室。同时由 于油的粘性，高速油液带动吸入混合室的油进入注油 器喉部，随后油液进入扩压管，速度降低，动能转变 为压力能，压力升高，将具有一定压力的油液供向主 油泵进口和润滑油系统。在注油器扩压管后装有可调 逆止阀，以防止在注油器不工作时，油液从系统中经 注油器倒流回油箱。
汽轮机的油系统
主要设备的启ቤተ መጻሕፍቲ ባይዱ及切换注意事项
➢ 冷油器投运 1. 冷油器进、出油门、放油门应关闭。 2. 冷油器循环水进、出水门应关闭。 3. 冷油器油侧放空气门、水侧放空气门均应开启。
➢ 冷油器投用及注意事项: 1 确知冷油器启动准备工作已完毕。 2 在监护人的监护下进行此项工作。 3 联系司机注意机组润滑油压、油温、油箱油位。 4 缓慢开启冷油器进油门，待油侧空气放尽后关闭油侧放空气门，全 开冷油器进油门。 5 开启冷油器循环水进水门，待水侧放空气门有水连续冒出即关闭水 侧放空气门。 6 缓慢开启冷油器出油门直至全开。 7 根据冷油器出口油温，调整冷油器循环水出水门开度。
汽轮机油系统
主讲人
1
目录
第一章 润滑油系统 第二章 控制油系统 第三章 调节系统
2
第一章 润滑油系统
主要设备及作用 ➢ 润滑油主供油系统由主油箱、主油泵、注油器、辅助油泵、
冷油器、滤油器、过压阀等构成。正常运行时，主油泵向 汽轮发电机组各轴承提供润滑油，同时向调节保安系统提 供压力油，本机组推荐采用L-TSA46汽轮机油。 ➢ 润滑油的作用：润滑油系统的作用是给汽轮发电机的支持 轴承、推力轴承和盘车装置提供润滑油，完成对轴承的冷 却、降温，带走摩擦形成的碎屑等作用。
➢ 辅助油泵在运行时，应检查轴承油位并及时添加，仔细倾 听油泵运转声音应无异常，油泵及电动机振动应正常。
➢ 检查油系统中各油滤网的前、后压差应在规定范围内，若 压差超过规定值应及时进行切换，联系检修人员进行清洗。
➢ 检查油系统中各设备、阀门无漏油、渗油现象，发现问题 及时汇报，迅速处理。
➢ 检查主油箱油位是否正常 ➢ 冷油器进出口油温和冷却水进出水温度
汽轮机润滑油系统

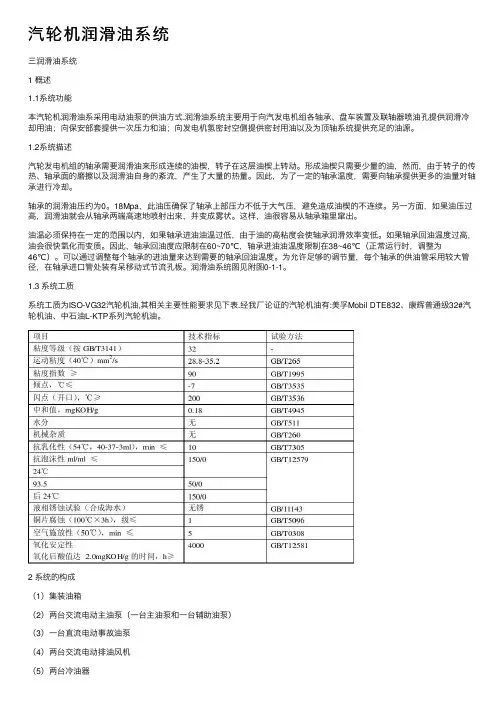

汽轮机润滑油系统三润滑油系统1 概述1.1系统功能本汽轮机润滑油系采⽤电动油泵的供油⽅式.润滑油系统主要⽤于向汽发电机组各轴承、盘车装置及联轴器喷油孔提供润滑冷却⽤油；向保安部套提供⼀次压⼒和油；向发电机氢密封空侧提供密封⽤油以及为顶轴系统提供充⾜的油源。
1.2系统描述汽轮发电机组的轴承需要润滑油来形成连续的油楔，转⼦在这层油楔上转动。
形成油楔只需要少量的油，然⽽，由于转⼦的传热、轴承⾯的磨擦以及润滑油⾃⾝的紊流，产⽣了⼤量的热量。
因此，为了⼀定的轴承温度，需要向轴承提供更多的油量对轴承进⾏冷却。
轴承的润滑油压约为0。
18Mpa，此油压确保了轴承上部压⼒不低于⼤⽓压，避免造成油楔的不连续。
另⼀⽅⾯，如果油压过⾼，润滑油就会从轴承两端⾼速地喷射出来，并变成雾状。
这样，油很容易从轴承箱⾥窜出。
油温必须保持在⼀定的范围以内，如果轴承进油油温过低，由于油的⾼粘度会使轴承润滑效率变低。
如果轴承回油温度过⾼，油会很快氧化⽽变质。
因此，轴承回油度应限制在60~70℃，轴承进油油温度限制在38~46℃（正常运⾏时，调整为46℃）。
可以通过调整每个轴承的进油量来达到需要的轴承回油温度。
为允许⾜够的调节量，每个轴承的供油管采⽤较⼤管径，在轴承进⼝管处装有呆移动式节流孔板。
润滑油系统图见附图0-1-1。
1.3 系统⼯质系统⼯质为ISO-VG32汽轮机油,其相关主要性能要求见下表.经我⼚论证的汽轮机油有:美孚Mobil DTE832、康辉普通级32#汽轮机油、中⽯油L-KTP系列汽轮机油。
2 系统的构成（1）集装油箱（2）两台交流电动主油泵（⼀台主油泵和⼀台辅助油泵）（3）⼀台直流电动事故油泵（4）两台交流电动排油风机（5）两台冷油器（6）两台交流电动顶轴油泵（7）蓄能器（8）润滑油管路（9）压⼒调节阀（10）电加热器（11）油系统附件3 系统⼯程主要设备简介3.1 油泵在正常运⾏时,由交流电动主油泵MOP(交流电动辅助油泵AOP备⽤)向汽轮发电机组各轴承供油.同时⼀台直流电动事故油泵EOP,⽤于在油压过低时建⽴起轴承润滑油压.当油压下降到某⼀给定值时,这三台电动油泵通过继电器控制⾃动投⼊运⾏.3.1.1 主油泵MOP和辅助油泵AOP2台油泵的容量为100%,其驱动电机为交流防爆电机.机组正常运⾏时,主油泵供油,辅助油泵备⽤,此时主油泵出⼝压⼒约为0.52MPa。
汽轮机润滑油系统及EH油系统介绍
第一节汽轮机润滑油系统汽轮机润滑油系统基本都采用主油泵—射油器的供油方式，主油泵由汽轮机主轴直接驱动，其出口压力油驱动射油器投入工作。
润滑油系统主要用于向汽轮发电机组各轴承提供润滑油，向汽轮机危急遮断系统供油，向发电机氢密封装置提供油源，以及为主轴顶起装置提供入口油。
一、系统组成各机组润滑油系统设置略有不同，下面以某哈汽机组为主作讲解。
（一）主油泵主油泵都为单级双吸离心式油泵，安装于前轴承箱内，由汽轮机转子直接驱动，它为射油器提供动力油，向调节保安系统提供压力油。
主油泵吸入口油压为0.09～0.12 MPa，出口油压为1.0～2.05 MPa。
主油泵不能自吸，在汽轮机起停阶段要靠交流润滑油提供压力油，维持轴承润滑油、密封油和主油泵的进口油；由高压起动油泵提供高压油供调节保安用油。
当转速达到额定转速的90％左右时，主油泵就能正常工作，这时要进行主油泵与高压起动油泵、交流润滑油泵的切换，切换时应监视主油泵出口油压，当压力值异常时采取紧急措施防止烧瓦。
（二）射油器射油器安装在油箱内油面以下，采用射流泵结构，它由喷嘴、混合室、喉部和扩压管等主要部分组成。
工作时，主油泵来的压力油以很高的速度从喷嘴射出，在混合室中造成一个负压区，油箱中的油被吸入混合室。
同时由于油粘性，高速油流带动吸入混合室的油进入射油器喉部，从油箱中吸入的油量基本等于主油泵供给喷嘴进口的动力油量。
油流通过喉部进入扩散管以后速度降低，速度能又部分变为压力能，使压力升高，最后将有一定压力的油供给系统使用。
东方机组润滑油系统一般有两个射油器：供油射油器和供润滑油射油器。
供油射油器为主油泵提供入口油，而供润滑油射油器为汽轮发电机组各轴承提供润滑油以及密封用油；两射油器在结构上完全相同。
国产引进型机组只有一个射油器，它同时向主油泵进口和轴承供油。
（三）电动油泵高压起动油泵、交流润滑油泵、直流事故油泵均为单级单吸立式离心泵。
当机组在起动和停机工况时，高压起动油泵代替主油泵向保安系统提供压力油。
汽机汽轮机润滑油系统
汽机汽轮机润滑油系统电力百科第 31 期：润滑油系统1 典型油系统介绍汽机的油系统按功能可以分为：调节油部分，保安油部分，润滑油部分。
汽轮机的油系统是一套分厂完整的液压油系统，其组成：储油装置-油箱，动力单元-油泵，输送装置-管道，冷却单元-冷油器，净化单元-过滤器，控制单元-电调装置，执行单元-油动机。
下面以电调式汽轮机油系统为例分别来介绍：1 调节油系统电调型汽轮机通过电子调节器(即DEH)输出电信号，经过电液转换装置，改变成液压信号，控制油动机动作。
目前国内小型汽轮机用的电液转换器主要有三种分别是：VOITH,CPC,DDV(MOOG)。
作用是将接收到的电信号转换成相应的液压信号。
动力油(EH油)从注油泵出其中一路进入电液转换器，经过电液转换器变压后，成为调节油，进入错油门底部，控制错油焖阀芯移动，改变动力油进入油动机活塞的油路，进而改变油动机活塞的位置。
油动机能够在一个特定的位置挺住，电调系统需要感知油动机目前的位置，这就需要有反馈信号的存在。
2 润滑油系统动力油来自主油泵出口，经过一射油器后，形成一股较低压力的油，这股油经过冷油器冷却至40℃(该温度下油的粘度最佳，工程实践中一般要求油温在40~45℃)后直接进入各个轴承，在转子轴颈和轴瓦之间形成一层油膜，起到润滑作用，同时，通过油将轴承处产生的热量带走。
3 保安油系统保安油系统，顾名思义，对汽轮机的起到安全保护作用的一股油。
保安油是由一股动力油在经过危机遮断装置后形成的。
保安油在汽轮机运行中，几乎不消耗油量，保安油压力与动力油一致。
只有当外部原因促使危机遮断装置动作，或者AST电磁阀动作，将保安油卸掉，保安油失压，使得汽轮机保安设备动作，起到关闭和保护汽轮机的作用。
例如汽轮机的主汽门液压缸上就接有保安油，当保安油失压后，主汽门会迅速关闭以切断汽轮机进汽。
2 润滑油系统的组成系统主要由汽轮机主轴驱动的主油泵、冷油器、注油器、顶轴油系统、排烟系统、集装油箱（主油箱）、润滑油泵、事故油泵、密封油备用泵、滤网、电加热器、阀门、逆止门和各种监测仪表等构成。
14汽轮机润滑油系统演示幻灯片
润滑油的工作介质采用 ISO VG32透平油
（国标GB11120-89）
3
润滑 建立油膜 循环换热 其他系统油源
汽机发电机 各轴承和盘 车装置
在轴承中形成 稳定的油膜， 维持转子的良
好旋转。
盘车系统、顶轴 油系统、发电机 密封油系统提供 稳定可靠的油源
转子的热传导、 表面摩檫以及油 涡流会产生相当 大的热量，为始 终保持油温合适， 就需要一部分油
量来进行换热
4
集 中 供 油 系 统
起动油泵、辅助油泵 和直流油泵集中布置 在油箱顶上
油管路采用套装管路
油泵集中布置,
便于检查维
护及现场设 防止压力油
பைடு நூலகம்
备管理
管跑油,
发生火灾
事故和造
成损失
分
检修困难
散
供
各设备分别安装
油 系 统
在各自的基础上
占地面 积大
压力油管外漏 ,
管路分散安装
容易发生漏油
着火事故
5
主油泵
1.55Mpa 0.128Mpa
低润滑油 压遮断器
油位计
ET
M
OO
S
PP
P
油
净
节
化 装 置
流油 阀涡
轮
润滑油系统流程
＃ 1 轴 承
推 力 支 持
＃ 4 轴 承
盘车装置
#7/8/9 号轴承 和发电 机密封 油系统
12-16Mpa 0.02mm
溢
排烟风机
流
阀
16Mpa 顶轴装置
冷油器
冷却水
#7/8号 顶轴
15
油涡轮增压泵
油涡轮增压泵 是由油涡轮、 油轮泵架、泵 壳和调节阀等 组成一体，垂 直地安装在主 油箱中。
汽轮机润滑油系统
汽轮机供油系统概述主机供油系统主要是指汽轮发电机组的润滑油系统、顶轴油系统、调节保安油系统，是保证机组安全稳定运行的重要系统。
350MW 汽轮发电机组的主机供油系统一般采用汽轮机油作为润滑油和氢密封油、抗燃油作为调节保安用油，其汽轮机油和抗燃油是两个完全独立的油系统。
在机组正常运行时，润滑油系统通常由汽轮机主轴带动的主油泵供给润滑油。
其主要功能是给汽轮发电机组主轴承、推力轴承、盘车装置提供润滑油及顶轴系统用油。
为密封氢气的密封油系统供油，以及为操纵机械超速脱扣装置供油。
一、润滑油系统的主要设备、工作原理及作用汽轮发电机组是高速运转的大型机械，其支持轴承和推力轴承需要大量的油来润滑和冷却，因此汽轮机必须有供油系统用于保证上述装置的正常工作。
供油的任何中断，即使是短时间的中断，都将会引起严重的设备损坏。
润滑油系统和调节油系统为两个各自独立的系统，润滑油的工作介质采用的透平油，相当于国标GB11120－89号透平油,油牌号ISOVG32.（一）系统流程简介：本润滑油系统采用主油泵—射油器供油方式，主要任务是向汽轮发电机组的各轴承（包括支撑轴承和推力轴承）、联轴器及盘车装置提供合格的润滑、冷却油。
在汽轮机组静止状态，投入顶轴油，在各个轴颈底部建立静油膜，托起轴颈，使盘车顺利盘动转子；机组正常运行时，润滑油在轴承中要形成稳定的油膜，以维持转子的良好旋转；同时由于转子的热传导、表面摩擦以及油涡流会产生相当大的热量，需要一部分润滑油来进行换热。
另外，润滑油还为保安部套、顶轴油系统提供稳定可靠的油源，还可以作为发电机密封油的辅助供油系统。
正常运行时，润滑油系统的全部用油由主油泵和注油器供给，主油泵的出口压力油先进入主油箱，然后经油箱内的油管路分为二路：一路进入1号注油器，1号注油器出口油进入主油泵入口；二路进入2号注油器，2号注油器出口也分两路：一路供向保安部套；另一路经冷油器送至各径向轴承、推力轴承、联轴器、盘车装置、轴承的低油压保护试验装置用油以及顶轴油入口、密封油系统。
汽轮机润滑油系统说明
汽轮机润滑油系统说明汽轮机润滑油系统1.1 概述配本机组的润滑油系统与给⽔泵汽轮机的润滑油系统分开，主要供给氢密封油系统的两路密封油源（适⽤于氢冷发电机）；供给机械超速遮断装置动作的⼯作介质和供给汽轮机轴承、发电机轴承、推⼒轴承和盘车装置的润滑油。
该系统设有可靠的主供油设备及辅助供油设备，在盘车、起动、停机、正常运⾏和事故⼯况下，满⾜汽轮机发电机组的所有⽤油量。
润滑油系统是⼀个封闭的系统，油贮存在油箱内，由主轴驱动的主油泵或由马达驱动的辅助油泵将润滑油供给到各个使⽤点，当机组在额定或接近额定转速运⾏时，由装在前轴承座的主油泵和装在油箱内的注油器联合运⾏，满⾜机组⽤油。
在机组启动或停机运⾏时，则由辅助油泵提供机组所有⽤油。
系统的主要功能是给汽轮发电机主轴承、推⼒轴承和盘车装置提供润滑油，为密封氢⽓的密封油系统供油（适⽤于氢冷发电机），以及为操纵机械超速脱扣装置供油作为⼯质。
它主要由润滑油箱、主油泵、注油器、辅助油泵、冷油器、滤油器、除油雾装置、顶轴油系统、净油系统（根据⽤户的要求，也可⽤户⾃备）、危急遮断功能、液位开关等以及各种脱扣、控制装置和连接它们的管道及附件组成。
1.2 主要设备及功能1.2.1 油润滑系统中使⽤的油必须是⾼质量、均质的防锈精炼矿物油，并且必须添加防腐蚀和防氧化的成份。
此外，它不得含有任何影响润滑性能或与之接触的油和⾦属有害的物质。
为了保持润滑油的完好，也即保持润滑系统部件和被润滑的汽轮机部件的完好，润滑油的特性需要作⼀些特殊考虑。
最基本的是：油的清洁度，物理和化学特性、恰当的贮存和管理，以及恰当的加油⽅法。
应该有⼀个全⾯的计划来确保油和系统的正确保养，避免⼀切有害的杂质。
这是使部件寿命达到最长和保证不发⽣故障的基本要求。
有害杂质会导致轴承密封和其它重要部件的损坏。
如果油箱中油温低于10℃，油不能在系统中循环，不得启动轴承油泵。
同样，如果供给轴承的油温不能调到使最热轴承排出的油温低于82℃，则机组应该停机，直到油温降低并保持在合适的范围内⽌。
汽轮机润滑油系统工作原理
汽轮机润滑油系统工作原理1.润滑油的供给汽轮机润滑油系统的首要任务是供给足够的润滑油给汽轮机的运动部件。
润滑油系统通过油泵将润滑油送入系统中，并通过管道将润滑油传输到需要润滑的部件。
通过润滑油系统，能够减少摩擦和磨损，并提高部件的工作效率和寿命。
2.润滑油的冷却与过滤在汽轮机运行过程中，润滑油会因为摩擦和热量产生而升温。
为了确保润滑油的温度在安全范围内，润滑油系统通常会设有冷却器。
冷却器通过降低润滑油的温度，防止润滑油在高温下失去其润滑性能。
另外，润滑油系统还会通过过滤器来清除润滑油中的杂质和污染物。
这些杂质和污染物可能会对运动部件产生磨损，因此必须及时清理。
过滤器通常采用纸滤芯或金属滤网等材料，能够有效地过滤掉润滑油中的固体颗粒和其他杂质。
3.润滑油的分配和喷油器为了确保润滑油能够准确地送到各个需要润滑的部件，润滑油系统通常会设有分配装置。
分配装置能够将润滑油按照设定的流量和压力送到不同的润滑点，确保每个部件都能够得到适量的润滑。
在润滑点上，通常会使用喷油器将润滑油均匀地喷洒到需要润滑的部件上。
喷油器通常由喷嘴、喷孔和调节装置组成。
润滑油经过喷嘴和喷孔，形成雾状细小的润滑油粒子，通过调节装置可以调整喷油的流量和方向，确保每个润滑点都能够得到适当的润滑。
4.润滑油的回收与循环使用在汽轮机运行过程中，润滑油会逐渐老化和污染，因此润滑油系统还需要设有回收装置。
回收装置通常由油水分离器、沉淀器和过滤器等部件组成，能够有效地去除润滑油中的水分和杂质，并使润滑油重新达到使用标准。
回收后的润滑油经过处理后，可以再次循环使用。
这种循环使用既节约润滑油资源，又减少了环境污染。
循环使用的润滑油通过润滑油泵重新供给给润滑油系统，继续为汽轮机提供润滑和冷却。
总结起来，汽轮机润滑油系统的工作原理主要包括润滑油的供给、冷却与过滤、润滑油的分配和喷油器、润滑油的回收与循环使用。
这些工作保证了汽轮机的正常运行和长久使用。
60万汽轮机润滑油系统讲解 ppt课件
冷油器工作原理
ppt课件
18
6.滤油器
本机组配有两种滤油装置，他们分别是安装在油箱回油 槽的回油滤网和安装在冷油器出口轴承进油管道上进油滤网
回油滤网是圆桶形的有150目滤网的滤油器，它由外覆 一层金属丝网的带孔金属板组成，它嵌装在油箱回油槽底割 出的开口内，槽中回油靠重力流进滤油管，并从滤油器侧面 和底部进入油箱，滤油器顶部有一手柄，通过油箱及一只检 修孔口可使滤网取出进行清洗。
油流入净油箱体，先经过沉淀滤网进入袋滤器，通过布 袋滤过的油流入贮油箱，由输油泵将油打入过滤桶，油经过 过滤桶精滤后，最后流回油箱。
ppt课件
21
本机组配有一套油箱除油 雾，该装置是成套集装式设 计，排烟风机、净化除沫分 离器、阀门和管道等全部装 在公共底盘上，安装在油箱 上。装置的排气管道与用户 的管道相连，通常通向大气 。运行时，风机是油箱、轴 承座和回油管道中产生微小 的负压。
ppt课件
5
润 滑
概述
本机组采用有效容积为45.7m2的 圆形卧式集装油箱，即交流润滑油泵
油 系
、直流事故油泵、高压备用密封油泵 、排烟装置、油位指示器、液位开关 等都集中布置于油箱顶部圆形顶板上
统
，此布置使设备的安装、运行维护更
设
加方便，并使设备的结构更加紧凑。
备
ppt课件
6
集装油箱布置图
ppt课件
ppt课件
34
冷油器的切换
冷油器水侧的投运 1.关闭冷油器底部水侧放水门，关闭冷油器出水门； 2.开启冷油器水侧放气门； 3.确认冷油器冷却水调节阀前后隔离门开启，关闭旁. 微开冷油器进水门，向冷油器注水放气，当放气门有 连续水流出后关闭，全开进水门； 5.开启冷油器出水门； 6.确认冷油器冷却水调节阀动作正常。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
汽轮机润滑油系统一、作用1、为汽轮机、发电机径向轴承提供润滑油；2、为汽轮机推力轴承提供润滑油；3、为盘车装置提供润滑油；4、为装在前轴承座内的机械超速脱扣装置提供控制用压力油。
二、工作原理润滑油系统包括主油箱、主油泵、交流润滑油泵、直流备用泵、密封油备用泵、冷油器、射油器、顶轴油系统，排烟系统和储油箱、油净化装置等。
2.1 供油系统这种供油系统中装有射油器，在运行中安全可靠，其工作原理如下：润滑油系统为一个封闭的系统，润滑油储存在油箱内。
离心式主油泵由汽轮机主轴直接带动，由主油泵打出的油分成两路，其中绝大部分的压力油至射油器，并将油箱内的油吸入射油器。
尚有一小部分经逆止阀及节流孔后向高压备用密封油系统和机械超速自动停机装置及注油试验系统提供工质。
从射油器出来的油分三路，一路向主油泵进口输送压力油，一路经过逆止门送到冷油器，向机组的润滑系统供油，同时有一路供给低压密封备用油。
在润滑系统中设置两台冷油器。
一台运行、一台备用。
在运行中可逐个切换。
经冷油器冷却后的油温应小于45℃，以便去冷却、润滑推力瓦、支持轴承及盘车齿轮等。
轴承的排油由回油母管汇集后流回主油箱。
如果遇到汽轮机停机或某些意外事故，主油泵不能提供上述油流，当润滑油压下降到0.076～0.082Mpa 时，则同时启动轴承油泵及密封油备用泵，轴承油泵一方面提供低压密封备用油及主油泵入口的供油，一方面经冷油器冷却后向各轴承及盘车提供润滑冷却用油。
密封油备用泵的出口油经过逆止阀向高压密封备用油系统、注油系统及机械超速装置提供动力油源。
当汽轮机盘车时或启动初期，由于离心式主油泵进口侧没有吸油能力，因而必须开启轴承油泵及密封油备用泵，只有当汽轮机转速升到2700RPM 左右时，主油泵才能供应机组全部所需的油量。
当机组满速稳定后，并且集管中油压满足需要时，在控制室手动停止轴承油泵及密封油备用油泵。
在停机过程中，遇到交流电源或轴承油泵故障，润滑油压降低到0.069～0.076Mpa，直流事故油泵投入，确保轴承冷却润滑油的供应，防止轴瓦烧坏，保证了汽轮机的安全，这也是润滑油系统的最后备用。
图2.1 供油系统的工作原理2.2 油箱润滑油箱安装与汽机零米地面发电机组前端。
油箱上装有交流润滑油泵、直流事故油泵、密封油备用泵、排烟装置、油位指示器、油位开关等。
油箱内装有射油器、电加热器及连接管道、阀门等。
油箱顶部开有人孔，装有垫圈和人孔盖。
2.2 油箱在汽轮机运行中，由于轴承摩擦而消耗了一部分功，他将转化为热量使通过轴承的润滑油温升高。
如果油温升高，轴承有可能发生烧瓦事故。
为使轴承正常运行，润滑油温必须保持在一定的范围之内，一般要求进入轴承的油温在43～49℃之间，轴承的排油温升一般为10～15℃，因而必须将轴承排油冷却后才能再送入轴承润滑。
冷油器就是为了满足这一要求而设置的。
温度较高的润滑油和低温冷却水在冷油器中进行热交换，并通过调节出口冷却水量来达到控制润滑油温度的目的。
2.3 冷油器2.4 主油泵主油泵为离心式，它装在前轴承座内。
油泵叶轮装在转子接长轴上，泵的进口为双吸式，出口为梨形截面螺旋形蜗壳，在进出口侧都有放气螺塞，泵壳下半装有机械超速脱扣装置。
油泵的接长轴上有供推力轴承用的推力盘，接长轴的左端与高压转子相连。
接长轴靠近油泵侧，还加工有60 个齿，供测速用。
2.4 主油泵射油器的作用是将小流量的高压油变成大流量的低压油。
它由喷嘴、喉管入口段、吸入和扩散管组成。
压力为P1 的高压油流经喷嘴射出来时，流速增大到C1，这股射流将吸入室内的油带走时吸入室形成低压腔室，继而将油箱里的油吸入。
由于射流的作用，工作油流与被吸入油流在喉管内进行动量交换。
工作油流速度降低，被吸入油流速度加大，到喉管的出口两者速度趋向一致。
混合油流的速度为C2，通过扩散管有将动能转化为压力能。
这样，设有起就把小流量的高压油变成大流量的低压油。
整个射油器放置在油箱内，吸入口位置要求比油箱允许最低油位还要低约500mm，以确保射油器运行时能连续供油。
射油器扩散管的出口法兰和进口管法兰用螺栓固定在油箱的盖板上。
图2.5 射油器2.6 排烟风机、除雾器排烟装置用于排走油箱内空腔部分的油烟和水汽，他有两套一样的风机及系统组成，风机为离心式风机，运行时可调整风门开度，使轴承箱内及油箱内分别形成一定的负压。
油箱顶盖上装有两台排烟风机，其目的是吸取润滑油箱内的油气，在通过风机排出，以防止油气漏入机房，并保证在前轴承座、油箱及套管内相互连通的空间形成微负压。
风机运行时，油箱内的油气被吸上，通过除油污装置内的不锈钢衬垫，油气中的油被衬垫挡住，油在除雾装置内凝聚，形成油珠，由于重力而滴入油箱，衬垫可取出清洗或更换。
2.6a 排烟风机2.6b 除雾器三、危险源3.1 汽轮机润滑油温度高1、现象：（1）LCD画面及就地润滑油回油表指示温度高于正常运行值。
（2）各轴承温度高或报警。
(3) 回油温度高报警。
2、原因：（1）冷油器冷却水量少或冷却水温高。
（2）冷油器内积有空气或脏污。
（3）润滑油水侧油温调整门故障。
（4）主油箱加热器误启动。
3、处理：（1）检查开启冷油器冷却水进、出口门，增加冷却水量。
（2）设法降低冷却水温。
（3）检查开启冷油器水侧排空门，进行冷油器水侧排空.（4）若润滑油水侧油温调整门故障，联系检修处理。
（5）停止主油箱加热器运行，联系检修检查处理。
（6）若润滑油温不能下降,切换冷油器或将两个冷油器都投入运行。
3.2 润滑油压下降，主油箱油位不变1、现象：（1）LCD画面及就地显示润滑油压下降。
（2）轴承温度及回油温度升高。
（3）交流润滑油泵可能联启。
（4）润滑油滤网差压大可能报警。
2、原因：（1）主油泵工作失常。
（2）油箱内、轴承室内的压力油管漏油（如供油管焊孔漏油，顶轴油管有焊孔或砂眼）。
（3）交流润滑油泵出口逆止门不严。
（4）事故油泵出口逆止门不严。
（5）润滑油滤网堵塞。
（6）润滑油冷却器脏污。
3、处理：（1）当润滑油母管油压低至0.07MPa，确认交流润滑油泵联启，应尽快查明原因。
（2）系统发生漏油。
若漏油不严重，油压可维持，则维持运行，停机后处理；润滑油母管油压迅速下降至 0.049MPa，汽机保护跳闸，否则立即手动打闸。
（3）若润滑油滤网差压大报警，则切换滤网，联系检修清理。
（4）切换润滑油冷油器，联系检修清理。
（5）处理过程中，加强监视各轴承温度及回油温度，若达到紧停规定值，则紧急停机。
（6）如果泄漏严重，转子静止后，停运油泵，不进行连续盘车。
定期启动油泵，进行手动盘车，防止大轴热弯曲。
3.3 润滑油压、主油箱油位同时下降1、现象：（1）LCD画面及就地显示润滑油压下降，主油箱油位下降。
（2）发主油箱油位低报警。
（3）交流润滑油泵可能联启。
2、原因:（1）压力管路漏油。
（2）冷油器检修后投运时未注油。
（3）运行冷油器或滤网放油门误开。
3、处理:（1）检查关严压力管道上放油门、取样门、冷油器放油门、滤网放油门。
（2）若为冷油器投运时未注油，应停止投运，充分注油后再将其投入。
（3）若为润滑油管道破裂，立即将漏油点隔离；若油压可能维持，且漏油无火灾危险，可继续运行，同时向主油箱补油维持油位，并通知检修处理。
（4）若润滑油管道破裂无法隔离或漏油可能引起火灾，或经补油仍无法维持主油箱油位，应紧急停机。
（5）若发生火灾，按油系统着火处理。
（6）处理过程中，若润滑油压降至保护值以下，保护动作，机组跳闸。
3.4 润滑油压不变，主油箱油位下降1、现象：（1）就地显示主油箱油位下降。
（2）发主油箱油位低报警。
2、原因：（1）主油箱放油门、取样门误开。
（2）回油管道、油净化器、轴承油挡漏油。
（3）密封油系统漏油。
（4）发电机可能进油。
（5）主机冷油器漏油。
3、处理：（1）检查关闭主油箱放油门、取样门。
（2）检查回油管、油净化器、轴承油挡是否漏油，隔离漏点，并做好防火措施。
（3）检查密封油系统是否漏油并处理。
（4）启动补油泵进行主油箱补油，维持油位正常。
（5）若漏油严重，经补油无法维持油位或漏油可能引起火灾时，停机处理。
（6）处理过程中，若油位降至规定紧停值时，则手动紧急停机。
（7）检查发电机油水检测器观察窗有油时，打开放油门放油，如发电机大量进油，应紧急停机。
（8）检查机力通风水塔水面有无油花，如有大量油花，打开主机润滑油冷却器水侧排空门进行检查，确认泄漏冷却器，将其退出运行并隔离，联系检修处理。
3.5 主油箱油位升高1、现象：（1）就地显示主油箱油位高。
（2）发主油箱油位高报警。
2、原因：（1）主机润滑油冷油器泄漏。
（水压高于油压时）。
（2）油温升高。
（3）油质变差或回油不畅，泡沫增多。
（4）轴封母管压力高或轴加真空低，使油中进水。
3、处理：（1）确证为主机润滑油冷油器泄漏（水压高于油压）时，切换冷油器运行并联系检修处理。
（2）降低油温。
（3）若为油质变差，加强油质监督，保证油净化器正常运行，必要时进行换油，若为回油不畅，则检查排烟风机运行及主油箱负压情况，进行相应处理。
（4）调整轴封压力在正常范围内，检查轴加风机运行情况。
3.6 油系统着火1、现象：（1）油系统区域消防警报动作。
（2）油系统着火导致电气设备着火时，相关参数异常变化。
（3）就地可看到火情、浓烟。
2、原因：（1）油系统泄漏。
（2）高温部件保温不善。
（3）检修后残余火种未清理。
（4）电气设备温度超限。
（5）机械部分碰撞及摩擦产生火花。
3、处理：（1）火势不威胁机组安全运行时，做好防止火势蔓延的措施，进行火灾扑救，同时加强运行监视，做好停机准备，并通知消防人员。
（2）若火势威胁机组安全运行时，破坏真空紧急停机，在停机过程中密切监视轴承润滑油压及顶轴油压。
（3）主油箱或油系统着火无法扑灭时，紧急停机，同时进行事故排油，但必须考虑在转子转速到零前，润滑油不得中断。
（4）停机后若无法投入连续盘车，则应进行手动盘车。
3.7 油质不合格1、现象：（1）化学化验油质不合格。
（2）回油窗泡沫多。
2、原因：（1）油系统清理不善。
（2）轴封供汽压力过高。
（3）冷油器泄漏（水压高于油压）。
（4）补油油质不合格。
3、处理：（1）加强油净化或换油。
（2）调节轴封母管压力在正常范围内。
（3）切换冷油器运行并加强油净化。
（4）从净油箱向主油箱补合格的油。
