板式换热器
板式换热器工作原理
板式换热器工作原理标题：板式换热器工作原理引言概述：板式换热器是一种常见的热交换设备，广泛应用于化工、食品、医药等领域。
它通过板式热交换器内部的板片来实现热量传递，从而实现冷却或者加热的目的。
本文将详细介绍板式换热器的工作原理。
一、板式换热器结构1.1 板片：板式换热器内部的主要传热元件，通常由金属材料制成，具有优良的导热性能。
1.2 导流板：用于引导流体在板间流动，增加传热效率。
1.3 密封垫：用于防止流体泄漏，确保换热器的正常运行。
二、板式换热器工作原理2.1 流体流动：冷热流体分别进入板式换热器的两侧，通过板片间的通道流动。
2.2 热量传递：热流体在板片上释放热量，冷流体吸收热量，实现热量传递。
2.3 流体排出：冷热流体在板式换热器内部完成热交换后，分别从另一侧排出。
三、板式换热器的优点3.1 高效传热：板片设计合理，流体在板间流动路径较长，传热效率高。
3.2 占地面积小：相比传统换热设备，板式换热器结构紧凑，占地面积小。
3.3 易于清洗维护：板片可拆卸清洗，维护方便快捷。
四、板式换热器的应用领域4.1 化工行业：用于各种化工生产过程中的冷却、加热。
4.2 食品格业：用于食品加工中的杀菌、冷却等工艺。
4.3 医药行业：用于医药生产中的冷凝、蒸发等过程。
五、板式换热器的发展趋势5.1 高效节能：随着技术的不断进步，板式换热器的传热效率将进一步提高。
5.2 自动化智能：未来板式换热器将更加智能化，实现自动化操作。
5.3 环保节能：板式换热器将更多地应用于环保领域，实现能源的节约和减排。
总结：通过本文的介绍，我们可以了解到板式换热器的工作原理及其优点，以及在不同领域的应用和未来的发展趋势。
板式换热器作为一种高效、节能的热交换设备，将在各个行业中发挥越来越重要的作用。
板式换热器使用说明书
板式换热器使用说明书一、产品简介板式换热器是一种高效的换热设备，采用金属板通过特殊的工艺加工而成。
它主要通过板间热交换的方式，将两种流体进行热量传递，以实现能量的高效利用。
本产品广泛应用于化工、制药、石油、食品等行业的热交换工艺中。
二、产品特点1. 换热效率高：板式换热器采用平整的金属板材制成，具有大的传热面积，能够实现高效的传热效果。
2. 维护方便：板式换热器采用模块化设计，结构简单，清洗和维护方便。
3. 节能环保：板式换热器能够实现多种流体之间的有效换热，能够降低能耗，减少能源的浪费，符合节能环保要求。
4. 适用范围广：板式换热器能够适应不同工艺条件和介质要求，具有很好的适应性。
三、安装与使用1. 安装前准备：在安装前，请仔细检查板式换热器的包装是否完好，是否有损坏。
检查换热介质的流量和压力参数是否符合产品的使用要求。
2. 安装位置选择：根据使用场合的实际情况选择合适的安装位置。
确保换热器的进出口口法兰与管道连接的紧密，并采取相应的密封措施。
3. 连接管道：按照图纸要求连接进出口管道，并确保连接处无泄漏。
4. 进一步处理：根据实际使用需求，可以根据需要添加温度、压力传感器等附件设备。
5. 启动使用：在确认安装无误后，按照操作手册的要求启动板式换热器，并根据实际情况调节流量、温度等参数。
四、操作与维护1. 操作注意事项：- 在使用过程中，严禁将非换热介质泄漏或倒灌至换热器内部，以免影响换热效果。
- 定期检查换热器内部的结垢情况，如有需要及时清洗处理。
- 注意定期检查和维护换热器的密封件，如有老化或损坏应及时更换。
2. 维护保养：- 定期清洗换热器内部，清除污垢和沉积物，以保证换热效率。
- 检查换热器外部的散热管道是否有堵塞，如果有需要及时清理。
- 定期检查换热器的支撑和固定设施，确保其牢固可靠。
五、注意事项1. 请确保使用场合的环境温度和介质温度不超过换热器的额定工作温度。
2. 使用过程中请注意操作规范，避免撞击、损坏换热器设备。
为什么要用板式换热器？

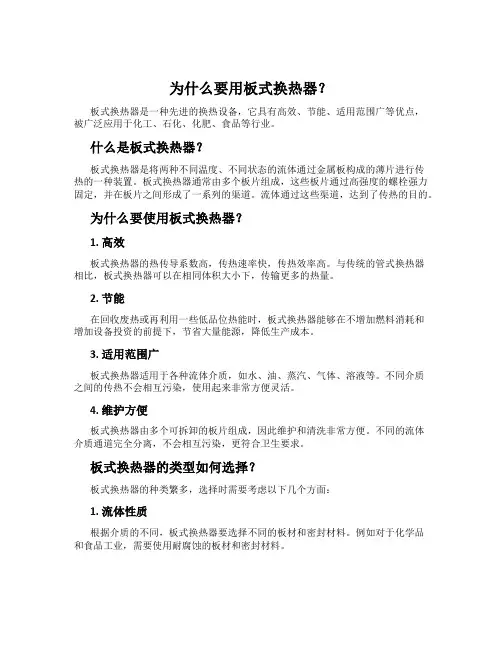

为什么要用板式换热器？板式换热器是一种先进的换热设备，它具有高效、节能、适用范围广等优点，被广泛应用于化工、石化、化肥、食品等行业。
什么是板式换热器？板式换热器是将两种不同温度、不同状态的流体通过金属板构成的薄片进行传热的一种装置。
板式换热器通常由多个板片组成，这些板片通过高强度的螺栓强力固定，并在板片之间形成了一系列的渠道。
流体通过这些渠道，达到了传热的目的。
为什么要使用板式换热器？1. 高效板式换热器的热传导系数高，传热速率快，传热效率高。
与传统的管式换热器相比，板式换热器可以在相同体积大小下，传输更多的热量。
2. 节能在回收废热或再利用一些低品位热能时，板式换热器能够在不增加燃料消耗和增加设备投资的前提下，节省大量能源，降低生产成本。
3. 适用范围广板式换热器适用于各种流体介质，如水、油、蒸汽、气体、溶液等。
不同介质之间的传热不会相互污染，使用起来非常方便灵活。
4. 维护方便板式换热器由多个可拆卸的板片组成，因此维护和清洗非常方便。
不同的流体介质通道完全分离，不会相互污染，更符合卫生要求。
板式换热器的类型如何选择？板式换热器的种类繁多，选择时需要考虑以下几个方面：1. 流体性质根据介质的不同，板式换热器要选择不同的板材和密封材料。
例如对于化学品和食品工业，需要使用耐腐蚀的板材和密封材料。
2. 流体流量和温度不同的流量和温度会影响板式换热器的选择。
如果流量较大，需要保证换热器的过流能力。
如果温度过高或过低，需要选择耐高温或低温的板式换热器。
3. 使用环境换热器的使用环境也会影响板式换热器的选择，例如在爆炸危险的环境中，需要使用防爆的换热器，同时还需要考虑使用寿命和耐久性等因素。
4. 成本在选择板式换热器时需要注意成本问题，不同材质、型号和规格的板式换热器价格不同，需要根据实际需求选择合适的换热器，在保证使用效果的同时，尽可能降低成本。
结论板式换热器具有高效、节能、适用范围广、维护方便等优点，是许多行业中不可或缺的一种设备。
板式换热器用途
板式换热器用途
板式换热器是一种常用的热交换设备，用于在流体之间传递热量。
其主要用途包括：
1. 工业处理：板式换热器可用于加热或冷却各种工业流体，如水、油、化学药剂等。
常见的应用包括加热炼油厂中的原油、冷却化工厂中的废气等。
2. 锅炉系统：板式换热器可以在锅炉系统中用于传递热量，提高系统的热效率。
它可用于加热进入锅炉的水，并将经过锅炉的烟气中的热量回收利用，以节约能源和降低运行成本。
3. 污水处理：板式换热器可用于处理污水中的热量，以回收能源或实现热能的转移。
例如，可以将热污水中的热量传递给进入污水处理系统的冷水，提高系统的热效率。
4. 空调系统：板式换热器可用于空调系统中的空气处理，实现热量的传递和调节。
通过板式换热器，可以将室外的冷空气与室内的暖空气交换热量，实现节能和舒适度的提高。
5. 食品加工：在食品加工产业中，板式换热器也被广泛应用。
它可用于食品的冷却、加热和杀菌等工艺过程中，以确保食品的质量和安全性。
总的来说，板式换热器在各个行业中都有广泛的应用，能够提高热能利用效率，降低能源消耗，实现节能环保的目标。
板式换热器工作原理
板式换热器工作原理
板式换热器是一种常用于工业生产过程中的热交换设备，其工作原理是利用平行放置的热交换板将两种介质进行传热。
板式换热器通常由一系列独立的热交换板组成，这些板通过密封垫片将它们相互隔开，并通过顶部和底部的固定头和紧固螺栓进行固定。
在板间空间中，流经热交换器的两种介质分别流过不同的通道，以便进行传热。
其中一种介质通过换热器的热体进入，而另一种介质则通过换热器的冷体进入。
在换热过程中，热体和冷体通过热交换板进行热量的传递。
热体的热量被传递到冷体中，从而使热体冷却下来，而冷体则吸收了热量而变热。
在换热板内，热体和冷体流体在板的表面上通过对流进行传热。
热体流体通过高温传递热量给板，而冷体流体接收到板的热量并被加热。
除了对流传热，板式换热器还利用板的另一侧进行传导传热。
当热体和冷体流体通过紧密接触的换热板时，热量会通过板材的传导传递。
这是因为板材的导热性较好，能够有效地将热量从一侧传递到另一侧。
通过连续运行循环，热体和冷体通过板式换热器进行连续的传热过程，从而实现了介质之间的热量交换。
这种热量交换方式高效而可靠，并且能够满足工业生产中对热量传递的需求。
总的来说，板式换热器利用平行放置的热交换板和流经板内的热体和冷体流体之间的对流和传导传热，实现了介质之间的热量交换。
这种工作原理使得板式换热器在工业生产中广泛应用于热量传递过程。
板式换热器
板式换热器的原理及结构
序 号 1 2 3 4 5 6 7 8 9 部件 名称 固定板 支架 上横梁 下横梁 活动板 角孔 夹紧螺 栓副 板片 垫片 中间隔 板 部件功能 其不直接与流体接触，用夹紧螺栓副紧固后压 紧板片及垫片保证密封 支撑换热器的重量，使整个换热器组成一体 承受换热器的重量并保证安装尺寸，使板片在 其间滑动，横梁通常比板片组夹紧后长，以保 证松开夹紧螺栓后组装、检查和清洗板片 保持板片底端对齐 与固定板配对使用在横梁上自由滑动，以便于 换热器的拆装 介质进入换热板片间的分配管与汇集管 压紧板片组使换热器整体保证密封，同时能够 承受压力载荷 热量传递的元件，提供介质流道和换热表面 防止介质混流或泄露，并使之在不同板片间分 配 在固定板和活动板中间的不同位置上设置中间 隔板，可以使一台设备同时处理多种介质，执 行多段操作
采用的垫片由中日合资西安联谊公司生 产，原料胶均采用进口材料，质量可靠。 也可按用户要求采用进口吉斯拉维的垫 片，这两家企业分别通过了国家权威机 构组织的板式换热器安全注册认证，为 板式换热器产品实现了“零泄漏”提供 了可靠的材料保障。
线密封
面密封
外 形 更高的密封 压力 有泄漏的风险
垫 片 槽
板式换热器的应用
板式换热器(PHE)作为一种高效、紧凑的换热设备，广泛应用于机械、化工、石 化、冶金、食品、供热与空调、船舶、轻工、电力等领域。由于其传热系数高、 结构紧凑，易于拆洗维护，在许多方面优于管壳式换热器，因此在国内外核电 站中得到了大量的应用。目前在核电站主要有如下系统中普遍使用板式换热器： 1、设备冷却水系统（RRI) 2、安全厂用水系统（SEC） 3、反应堆换料水池和乏燃料换料水池冷却和处理系统（PTR） 4、辅助给水系统（ASG） 5、常规岛闭式冷却水系统（SRI） 而在核岛的主要辅助系统中，设备冷却水系统（RRI）/重要厂用水系统（SEC） /反应堆换料水池和乏燃料换料水池冷却和处理系统（PTR）作为把热量从具有 放射性介质的系统传输到外界环境的中间冷却环节，所采用的大中型板式换热 器的设计与制造要求比其它非核岛系统（ASG、SRI）更为严格、苛刻。
板式换热器知识及优点分析
板式换热器知识及优点分析板式换热器是一种经典的换热设备，它具有许多优点，如高效率、紧凑结构和易于维护等，因此在各种工业、航空航天、海洋和汽车制造等领域广泛应用。
本文将对板式换热器的知识及其优点进行分析。
一、板式换热器的定义及类型板式换热器是一种由许多金属板组成的换热设备，板之间形成许多小型流道，流体分别流过每个流道的板子表面。
通过流体之间的热传递，将热量从一个流体传递到另一个流体，从而实现换热效果。
板式换热器广泛应用于各个行业，包括食品、制药、化学、石油、能源、冶金等。
不同的领域和应用需要不同类型的板式换热器。
常见的板式换热器包括：平板型、插板型、管式、扭曲管式等。
二、板式换热器的优点1、高效率板式换热器是一种高效的换热设备，由于板的表面积非常大，因此可以很容易地实现高热交换效率，并且不会占用太多的空间。
此外，由于板式换热器采用了高效的传热技术，因此节省了能源成本和资源。
2、紧凑结构板式换热器具有非常紧凑的结构，可以节省很多用于换热器的安装空间。
这对于那些空间有限的应用场景来说非常有利，如汽车发动机冷却系统，叶轮机组，海洋勘探船舶等。
因此，板式换热器可以适用于各种复杂的应用场景。
3、易于维护板式换热器非常易于维护和清理，这对于长期的运行非常重要。
由于板式换热器采用的是可组装和拆装的结构，因此可以很容易地进行清洁和维护。
此外，如果损坏或需要更换的板子很少，也可以很容易地进行更换。
4、灵活性好由于板式换热器不像其他类型的换热器，如钢管式换热器等，需要定做和订制，因此在生产过程中也具有非常大的灵活性。
这意味着可以根据不同的应用场景和要求进行快速定制和生产。
5、节约成本板式换热器可以节约很多生产成本和维护成本，这对于大多数企业和用户来说非常重要。
板式换热器在成本方面的优点主要体现在节约空间、节约人工和物料成本等方面。
三、总结总之，板式换热器是一种非常经典的换热设备，在许多领域和应用中都有着广泛的应用。
它具有高效、紧凑、易于维护、灵活且经济实用等诸多优点。
板式换热器
金属板的设计使热量传递更加均匀，传热效率高， 能耗低。
3 模块化
4 适应性强
由多个板组成，方便维护和清洗，可根据需要增 减板的数量。
可用于多种介质，适应温度范围广，能够满足不 同工况的需求。
工作原理
传热面
板之间形成许多细小的通道，热流 通过通道与板材进行热交换。
流体流向
热传递介质在板之间进行流动，通 过与板材接触而发生升温或降温。
逆流换热
热流和冷却介质在板组中逆流流动， 最大程度地实现热交换。
优缺点比较
板式换热器
• 高效紧凑 • 模块化设计 • 适应性强
其他换热器
• 体积大 • 传热效率低 • 排温不均匀
Hale Waihona Puke 应用领域石油化工用于炼油、化工和催化等过程中的热交换。
食品行业
用于牛奶、果汁等食品的杀菌、灭菌和加热过程。
冶金行业
用于冶炼、钢铁生产等过程中的热能回收。
板式换热器
板式换热器是一种高效、紧凑型的热交换设备，通过板与板之间的热传导实 现传热。它具有结构紧凑、传热效率高、可靠性强等特点。
定义
板式换热器是一种利用金属板组成热交换表面的高效热交换设备。通过板与 板之间的热传导和流体的对流，将热量从热源传递到冷却介质。
结构特点
1 紧凑
2 高效
相比传统换热器，板式换热器体积小，占地少， 适用于空间有限的场合。
暖通空调
用于中央空调系统中的热能传递。
维护与保养
1 定期清洗
2 检查密封
清除板间的结垢和污垢，保持换热效果。
定期检查密封件的状况，避免泄漏。
3 备用板材
准备备用板材，方便更换和维修。
未来发展趋势
板式换热器(课件)
板式换热器的设计特点:
1、高效节能：其换热系数在 3000～4500kcal/m2· C· ，比管壳式换热器 ° h 的热效率高 3~5 倍。 2、结构紧凑：板式换热器板片紧密排列，与其他换热器类型相比，板式换热 器的占地 面积和占用空间较少，面积相同换热量的板式换热器仅为管壳 式换热器的 1/5。 3、容易清洗拆装方便：板式换热器靠夹紧螺栓将夹固板板片夹紧，因此拆装 方便，随 时可以打开清洗，同时由于板面光洁，湍流程度高，不易结垢。 4、使用寿命长：板式换热器采用不锈钢或钛合金板片压制，可耐各种腐蚀介 质，胶垫 可随意更换，并可方便在、拆装检修。 5、适应性强：板式换热器板片为独立元件，可按要求随意增减流程，形式多 样；可适 用于各种不同的、工艺的要求。 6、不串液，板式换热器密封槽设置泄液液道，各种介质不会串通，即使出现 泄露，介 质总是向外排出。 板式换热器的应用范围 板式换热器已广泛应 用于冶金、矿山、石油、化工、电力、医药、食品、化纤、造纸、 轻纺、 船舶、供热等部门，可用于加热、冷却、蒸发、冷凝、杀菌消毒、余热回 收等各种情 况 化学工业 制造氧化钛、酒精发酵、合成氨、树脂合成、制 造橡胶、冷却磷酸、冷却甲醛水、碱炭 工业、电解制碱。 钢铁工业 冷却 淬火油，冷却电镀用液、冷却减速器润滑油、冷却轧制机、拉丝机冷却液。
在酒精酿造，造纸，纺织，及其他含颗粒或纤维介质的热交换中必须采用专用大间隙无阻 碍的板式换热器。 主要型号：BPF40、BPF100、BPF170等。
各国替代板片及垫片
太平洋公司按照用户的要求开发了各国板片及垫片。可以满足各种规格进口板式换 热器，板片，及垫片的替代要求。
比尔森智能换热系统
◆比尔森智能换热器机组是集成了板式换热器、循环水泵、 补水泵、温度计、压力表、各种传感器、管路和阀门及 工控于一体的成套区域供热控制设备，并加装了补水系 统、定压系统、水处理系统、变频流量控制系统、热量 计及网络通讯控制系统，以期实现不同档次的控制功能 配置要求 ◆比尔森智能换热器机组性能特点：板式换热器具有很高 的传热系数，决定了它具有结构紧凑、体积小等特点， 在每立方米体积内可以布置250平方米的传热面积，大 大优于其他种类的换热器。比尔森智能换热器机组还具 有组装灵活，拆卸清洗方便的特点，可以用增减板片数 量来变换换热面积，以适应热负荷的变化 ◆同时，结合比尔森公司领先的技术以及丰富的经验，标 准化模块的设计，以及比尔森公司处于行业前沿的领先 优势选配机组的配件，如水泵、阀门及工控等元件，统 筹兼顾，为用户量身定做更适合用户工况的性能优良的 成套智能换热器机组
板式换热器工作原理
板式换热器工作原理板式换热器是一种常见的热交换设备，广泛应用于工业生产和能源领域。
它通过将两种不同温度的流体分隔开来，使热量从一个流体传递到另一个流体，从而实现热能的转移。
本文将详细介绍板式换热器的工作原理。
一、板式换热器的结构板式换热器由一系列平行排列的金属板组成。
这些金属板通常由不锈钢制成，具有良好的耐腐蚀性和导热性能。
每个金属板上都有一系列的波纹，以增加表面积，提高换热效率。
板式换热器的结构包括以下几个主要部分：1. 换热板：换热板是板式换热器的核心部分，用于传递热量。
它通常由两片板组成，中间夹有密封垫片，形成一个密闭的换热通道。
2. 进出口管道：板式换热器上有进出口管道，用于引入和排出流体。
流体通过进出口管道进入换热板，然后在板间流动，最后从出口管道排出。
3. 密封件：密封件用于确保换热板间的流体不会混合。
常见的密封材料包括橡胶和聚四氟乙烯（PTFE）等。
4. 支撑柱和固定架：支撑柱和固定架用于支撑和固定换热板，保证换热器的稳定性。
二、板式换热器的工作原理板式换热器的工作原理可以分为以下几个步骤：1. 流体进入：两种不同温度的流体通过进口管道进入换热器，分别进入不同的换热板。
2. 热量传递：热量从高温流体传递到低温流体。
在换热板的波纹表面，热量通过传导和对流的方式传递给另一种流体。
3. 流体流动：流体在换热板之间流动，形成多个平行的流动通道。
这种设计可以增加接触面积，提高换热效率。
4. 流体出口：经过热量传递后，流体通过出口管道排出换热器，分别返回到原来的系统中。
三、板式换热器的优势板式换热器相比传统的管壳式换热器具有以下几个优势：1. 高效换热：由于板式换热器的波纹板设计，可以增加接触面积，提高换热效率。
2. 紧凑结构：板式换热器相对较小，占用空间少，适用于空间有限的场所。
3. 温度控制：板式换热器可以实现多流体的换热，可以将不同温度的流体进行有效的热量交换。
4. 清洁维护：板式换热器易于清洁和维护，可以方便地拆卸和清洗换热板。
板式换热器的分类及作用原理
板式换热器的分类及作用原理板式换热器是一种常见的热交换设备，广泛应用于化工、电力、石油、冶金等工业领域。
本文将介绍板式换热器的分类及其作用原理。
一、板式换热器的分类板式换热器根据传热方式的不同，可以分为平行流板式换热器和逆流板式换热器。
1. 平行流板式换热器：在这种换热器中，冷热流体沿着同一方向流动，即冷流体从一个端口进入，热流体从另一个端口进入，并且两者在整个换热过程中都是平行流动的。
平行流板式换热器的特点是传热效率高，但温度差较小。
2. 逆流板式换热器：逆流板式换热器中，冷热流体分别从两端进入，一个从一端流入，另一个从另一端流入，并且两者在换热过程中沿着相反的方向流动。
逆流板式换热器的特点是温度差较大，但传热效率相对较低。
二、板式换热器的作用原理板式换热器的作用原理是通过板与板之间的接触面来实现传热，从而达到加热或冷却介质的目的。
其工作原理主要包括传热、流体流动和传质三个方面。
1. 传热：板式换热器的传热主要依靠板与板之间的接触面积来实现。
当冷热流体从两侧进入板式换热器后，流体在板的表面上流动，通过板与板之间的接触面实现热量的传递。
传热过程中，热量从高温流体传递到低温流体，直至两者达到热平衡。
2. 流体流动：流体在板式换热器中的流动方式有平行流和逆流两种。
在平行流板式换热器中，冷热流体沿着同一方向流动，流体在板的表面上形成平行的流动路径。
而在逆流板式换热器中，冷热流体分别从两端进入，一个从一端流入，另一个从另一端流入，并且两者在换热过程中沿着相反的方向流动。
3. 传质：除了传热外，板式换热器还可以实现流体间的传质。
在传质过程中，溶质从高浓度流体传递到低浓度流体，通过板与板之间的接触面实现溶质的传递。
传质过程中，溶质的浓度梯度是实现传质的驱动力。
总的来说，板式换热器通过板与板之间的接触面实现传热、流体流动和传质，从而达到加热或冷却介质的目的。
其分类包括平行流板式换热器和逆流板式换热器，根据传热方式的不同而有所区别。
板式换热器工作原理
板式换热器工作原理一、引言板式换热器是一种常用的热交换设备，广泛应用于工业生产和热力系统中。
本文将详细介绍板式换热器的工作原理，包括结构组成、热传导方式、传热原理等方面的内容。
二、板式换热器的结构组成板式换热器由板组、端板、导流板、密封垫等组成。
板组是由一系列平行排列的金属板组成，板之间通过密封垫进行密封。
端板用于固定板组，导流板用于引导流体流动方向。
三、热传导方式板式换热器的热传导方式主要有对流传热和传导传热两种方式。
对流传热是指流体通过板组的流动，使热量从热流体传递到冷流体。
传导传热是指热量通过板组的固体材料传递。
四、传热原理板式换热器的传热原理可以分为两部分，分别是热量的传递和流体的传递。
1. 热量的传递热量的传递主要通过板组实现。
当热流体和冷流体分别流经板组的热面和冷面时，热量会通过板组的金属材料传递。
热流体的热量会通过热面传递给板组，然后通过板组的传导传热方式传递给冷面，再由冷面传递给冷流体。
2. 流体的传递流体的传递是指热流体和冷流体在板组中的流动。
热流体和冷流体分别通过板组的流道，流经板组的热面和冷面。
在流动过程中，热流体和冷流体之间会发生热量交换，从而实现热量的传递。
五、换热效果影响因素板式换热器的换热效果受到多个因素的影响，包括流体流速、流体温度、板组结构等。
1. 流体流速流体流速是影响换热效果的重要因素之一。
当流体流速较低时，流体与板组的接触时间较长，热量传递效果较好。
但当流体流速过高时，流体无法充分与板组接触，导致热量传递效果下降。
2. 流体温度流体温度是影响换热效果的另一个关键因素。
当流体温度差较大时，热量传递效果较好。
但当流体温度差较小时，热量传递效果减弱。
3. 板组结构板组结构也会对换热效果产生影响。
板组的板间距、板厚度、板材料等因素都会影响热量的传递和流体的传递。
合理的板组结构能够提高换热效果。
六、应用领域板式换热器广泛应用于工业生产和热力系统中。
常见的应用领域包括化工、石油、电力、食品加工等行业。
收藏史上最全板式换热器知识讲解
收藏史上最全板式换热器知识讲解目录•板式换热器基本概念与原理•板式换热器类型及特点•板式换热器设计选型要点•板式换热器安装与调试注意事项•板式换热器运行维护与保养策略•板式换热器在各个领域应用案例分析01板式换热器基本概念与原理定义及作用定义板式换热器是一种高效、紧凑的换热设备，由一系列具有一定波纹形状的金属片叠装而成。
各种板片之间形成薄矩形通道，通过半片进行热量交换。
作用板式换热器在液-液、液-汽等换热过程中具有传热效率高、结构紧凑、占地面积小、易于维护等优点，广泛应用于化工、石油、动力、食品等行业。
工作原理与结构工作原理板式换热器的工作原理是基于热传导和对流传热原理。
热量通过板片传导，同时流体在板间流动进行对流传热。
通过调整板片数量和排列方式，可以实现不同的传热效果。
结构板式换热器主要由传热板片、密封垫片、压紧装置、进出口法兰等部件组成。
传热板片是核心部件，通常采用不锈钢或钛合金等耐腐蚀材料制成，具有不同波纹形状以强化传热效果。
传热效率高板式换热器的传热系数较高，传热效率可达95%以上。
结构紧凑占地面积小，重量轻，方便安装和维修。
适应性强可处理多种流体和温度范围，满足不同工艺需求。
操作灵活通过调整板片数量和排列方式，可实现多种传热效果。
03不适用于含固体颗粒的流体固体颗粒容易堵塞板间通道，影响传热效果和使用寿命。
01密封性能要求较高板式换热器对密封垫片的要求较高，需要定期更换以保证密封性能。
02耐压能力有限受板片材料和厚度的限制，板式换热器的耐压能力相对较低。
02板式换热器类型及特点结构特点应用范围优缺点人字形板式换热器人字形板式换热器板片采用人字形波纹设计，增加了湍流程度，提高了传热效率。
同时，人字形结构使得流体在流动过程中不断改变方向，有助于减少结垢和沉积物的形成。
适用于液体-液体、液体-气体等换热场合，尤其适用于中小型换热系统。
传热效率高，压力损失小，结构紧凑，占地面积小。
但处理量相对较小，清洗和维护相对困难。
板式换热器工作原理
板式换热器工作原理板式换热器是一种常见的热交换设备，广泛应用于工业生产和暖通空调系统中。
它通过板与板之间的热传导，实现热量的传递和交换。
本文将详细介绍板式换热器的工作原理。
一、板式换热器结构板式换热器由一系列平行罗列的金属板组成，每一个板之间通过密封垫片和螺栓密切连接。
板式换热器的两端设有进出口管道，通过这些管道将热介质引入换热器中。
二、当热介质进入板式换热器时，它会沿着板的表面流动。
热介质在板的表面与板之间发生热传导，使板的一侧温度升高，而另一侧温度降低。
这样，热量就从高温侧传递到低温侧。
在板式换热器中，热介质的流动方式可以分为对流和传导两种。
对流是指热介质在板的表面上形成流动层，通过流动层的对流传热，实现热量的传递。
传导是指热介质通过板与板之间的直接接触，发生热传导。
在板式换热器中，热介质的流动方式可以分为单相流和多相流两种。
单相流是指热介质在整个换热过程中保持单一的物态，如液体流动。
多相流是指热介质在换热过程中发生相变，如液体蒸发成为蒸汽。
三、板式换热器的优点1. 高换热效率：板式换热器的板之间距离短，热传导路径短，热量传递效率高。
2. 体积小、分量轻：板式换热器采用紧凑的结构设计，可以在有限的空间内实现大量的热交换。
3. 温差小：板式换热器的板之间的温差小，热介质的温度均匀分布。
4. 易于清洗和维护：板式换热器的板可以拆卸，方便清洗和维护。
5. 可以实现多种换热方式：板式换热器可以根据需要实现对流换热、传导换热和辐射换热等多种换热方式。
四、板式换热器的应用领域板式换热器广泛应用于工业生产和暖通空调系统中。
以下是板式换热器的几个典型应用领域：1. 化工工业：板式换热器可以用于化工过程中的冷却、加热和蒸发等操作。
2. 食品加工：板式换热器可以用于食品加工中的杀菌、浓缩和蒸煮等过程。
3. 制药工业：板式换热器可以用于制药工业中的冷却、加热和浓缩等操作。
4. 暖通空调：板式换热器可以用于暖通空调系统中的空气处理和热水供应。
板式换热器
一、板式换热器板式换热器的分类可分离板片（可拆卸式）钎焊式板式换热器不可分离板片板壳式螺旋板式等半焊式（部分可拆、部分焊接）二、可拆式板式换热器1.结构可拆式板式换热器是将薄（0.7~1.0㎜）的材料进行压制、冲压成为凹凸状。
每片贴合弹性密封垫片。
按一定的排列顺序组合起来并有加紧板与加紧螺栓加紧固定，形成不同的换热通道进行换热。
如图：2.换热原理如图：板片按一定的排列顺序组合起来，各通道与对应的角孔相通，冷热介质相互由板片间隔，形成冷-热-冷-热……传热通道，从而进行热交换。
3.可拆板式换热器的分类1）按板片波纹形式分1〉人字形波纹2〉水平直波纹3〉斜波纹4〉竖直波纹5〉球波纹6〉其他波纹如网状（巧克力块）、短半圆柱以及不对称波纹等。
2）按波纹深度分波纹深度2~2.5 为浅密波纹波纹深度2.5~4 为常规波纹波纹深度﹥4 为宽流道波纹3）按角孔分1〉单边流2〉对角流注：单边流和对角流的优缺点单边流成型简单，只用一套压型模则可成型，对角流则需两套成型模。
单边流导流复杂，板间流速不均匀。
对角流导流简单，板间流速相对均匀。
4）按结构形式分1〉按流程分单流程多流程2〉按框架分a.双支撑框架式b.带中间隔板双支撑框架式c.带中间隔板三支撑框架式d.悬臂式e.顶杆式f.带中间隔板顶杆式g.活动压紧板落地式3〉按换热介质分a.两种介质换热1段式b.两种以上的介质换热多段式三、可拆式板式换热器型号表示方法1.表示方法B—-板式换热器代号（GB16409规定）BL—板式冷凝器代号（各生产厂自行规定）BZ—板式蒸发器代号（各生产厂自行规定）2.板片波纹形式代号3.垫片材料代号注：食品、医用垫片在相应垫片代号后加S4.框架结构形式注：框架结构形式为Ⅰ时可省略。
例如：BR034-1.0-25-N-Ⅱ四、可拆式板式换热器的参数1.工作压力：板式换热器在正常工作情况下，任何一侧可能出现的最高压力。
2.设计压力：在相应的设计温度下，用以保证板式换热器正常工作的压力，该压力值大于工作压力。
板式换热器工作原理
板式换热器工作原理一、引言板式换热器是一种常用的换热设备，广泛应用于化工、石油、制药、食品等工业领域。
本文将详细介绍板式换热器的工作原理，包括结构组成、热传导方式、流体流动方式等内容。
二、结构组成板式换热器由一系列平行排列的金属板组成，通常由不锈钢制成。
每个板之间通过密封垫片和紧固件连接在一起，形成一个密闭的换热通道。
板式换热器的结构紧凑，占地面积小，换热效率高。
三、热传导方式板式换热器的热传导方式主要有对流传热和传导传热两种方式。
1. 对流传热：当热流体通过板式换热器时，会与板上的冷流体进行热量交换。
热流体在板的表面形成一层薄膜，通过对流传热的方式将热量传递给冷流体。
对流传热的效果受到流体流速、流体性质、板间距等因素的影响。
2. 传导传热：板式换热器的金属板具有良好的导热性能，热量可以通过板的厚度方向传导。
热流体通过板式换热器时，热量会先通过板的表面传递给板，然后再由板传递给另一侧的流体。
传导传热的效果受到板的材料、厚度等因素的影响。
四、流体流动方式板式换热器的流体流动方式主要有并流和逆流两种方式。
1. 并流：并流是指热流体和冷流体在换热器中沿同一方向流动。
热流体和冷流体在板的表面进行热量交换，热量从热流体传递到冷流体。
并流方式适用于温差较小的情况，换热效率较高。
2. 逆流：逆流是指热流体和冷流体在换热器中沿相反方向流动。
热流体和冷流体在板的表面进行热量交换，热量从热流体传递到冷流体。
逆流方式适用于温差较大的情况，可以实现更高的换热效率。
五、工作原理板式换热器的工作原理可以总结为以下几个步骤：1. 流体进入：热流体和冷流体通过进口管道进入板式换热器，分别进入热侧和冷侧。
2. 流体分流：进入板式换热器后，热流体和冷流体被分流到不同的通道中，通过板的间隙流动。
3. 热量交换：热流体和冷流体在板的表面进行热量交换，热量从热流体传递到冷流体。
4. 流体出口：经过热量交换后，热流体和冷流体分别从出口管道流出板式换热器，完成换热过程。
板式换热器原理
板式换热器原理
板式换热器是一种常用的换热设备，其原理是利用金属板的表面积大、传热效率高的特点，在流体之间进行传热。
板式换热器由多个平行排列的金属板组成，两相流体分别流经板的两侧，通过金属板的热传导，实现两相流体之间的热交换。
当两相流体分别从板式换热器的两侧进入时，首先经过一个进口管道进入换热器。
进入换热器之后，两相流体分别进入两个相邻的板间隙，通过板间隙的大小和板的形状，使流体流经板的表面，并沿着板间隙流动。
在流动的过程中，两相流体之间进行了热量的交换。
两相流体通过金属板的热传导进行传热。
当热导率高的板材与低热导率的流体接触时，热量会通过金属板迅速传递到另一侧的流体中，从而实现热交换。
通过多个板的叠加排列，可以增加流体与金属板的接触面积，提高传热效率。
在整个换热过程中，板间隙起到了密封和导流的作用。
板间隙通过设计和调整，可以根据具体的需求，控制流体的流速和流动方向，以达到最佳的传热效果。
同时，板间隙也起到了阻挡流体混合的作用，确保两相流体分别流经各自的板表面，实现热量的交换。
通过板式换热器进行换热的优点是结构简单、紧凑、高效。
板式换热器具有传热效率高、占用空间小、易于清洗维护等特点，因此被广泛应用于工业领域的热能回收、蒸发、冷凝等过程中。
板式换热器工作原理
板式换热器工作原理一、引言板式换热器是一种常用的热交换设备，广泛应用于化工、石油、电力、食品等行业。
本文将详细介绍板式换热器的工作原理，包括结构组成、工作过程和热传递原理等内容。
二、结构组成1. 板式换热器由一系列平行罗列的金属板组成，每一个板之间通过密封垫片和螺栓密切连接，形成一个密闭的换热腔体。
2. 换热腔体内部份为冷流道和热流道，冷流道和热流道交替罗列，通过板与板之间的接触面进行热传递。
3. 板式换热器还包括进出口管道、支撑架和密封装置等辅助设备。
三、工作过程1. 工作原理：板式换热器利用冷热介质之间的温度差异，通过板与板之间的热传导，实现热能的传递。
2. 进料：冷热介质通过进出口管道进入板式换热器的冷流道和热流道。
3. 流动：冷热介质在冷流道和热流道内流动，通过板与板之间的接触面进行热传递。
4. 热传递：冷热介质之间的热传递是通过板与板之间的热传导实现的，冷介质从热流道吸收热量，热介质从冷流道释放热量。
5. 出料：冷热介质通过出口管道离开板式换热器，完成热能的传递过程。
四、热传递原理1. 对流传热：冷热介质在流动过程中，通过对流传热实现热能的传递。
流速越大，传热效果越好。
2. 热传导：板与板之间的接触面通过热传导实现热能的传递。
板材的导热性能对传热效果有重要影响。
3. 换热面积：板式换热器的换热面积决定了传热效果的大小。
换热面积越大，传热效果越好。
4. 温差：冷热介质之间的温差越大，传热效果越好。
五、优点和应用领域1. 优点：(1) 热效率高：板与板之间的接触面积大，传热效果好，热效率高。
(2) 结构紧凑：板式换热器体积小，结构紧凑，占地面积小。
(3) 维护方便：板式换热器的维护和清洗比较方便，可以进行局部维修。
2. 应用领域：(1) 化工行业：用于化工生产中的冷却、加热、蒸发等过程。
(2) 石油行业：用于石油加工中的热交换、油品冷却等过程。
(3) 电力行业：用于电力发电中的锅炉、蒸汽凝结器等设备的热交换。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
求助编辑百科名片板式换热器板式换热器是由一系列具有一定波纹形状的金属片叠装而成的一种新型高效换热器。
各种板片之间形成薄矩形通道，通过半片进行热量交换。
板式换热器是液—液、液—汽进行热交换的理想设备。
它具有换热效率高、热损失小、结构紧凑轻巧、占地面积小、安装清洗方便、应用广泛、使用寿命长等特点。
在相同压力损失情况下，其传热系数比管式换热器高3-5倍，占地面积为管式换热器的三分之一，热回收率可高达90%以上。
目录1.板式换热器简介1.1板式换热器的基本结构1.2板式换热器的特点1.3板式换热器的应用场合1.4板式换热器选型时应注意的问题板式换热器板式换热器型号的表示方法结构原理板式换热器的设计特点板式换热器的应用范围化学工业钢铁工业冶金行业机械制造业食品工业纺织工业造纸工业集中供暖油脂工业电力工业船舶海水养殖育苗行业其他2.板式换热器常见故障2.1 外漏2.2串液2.4供热温度不能满足要求3 .原因分析及处理方法3.1 外漏3.2串液3.3压降过大3.4 供热温度不能满足要求4 .技术参数板式换热器维修案例板式换热器类型执行标准板式换热器清洗方法1.板式换热器简介1.1板式换热器的基本结构1.2板式换热器的特点1.3板式换热器的应用场合1.4板式换热器选型时应注意的问题板式换热器板式换热器型号的表示方法结构原理板式换热器的设计特点板式换热器的应用范围化学工业钢铁工业冶金行业机械制造业食品工业纺织工业造纸工业集中供暖油脂工业电力工业船舶海水养殖育苗行业其他2.板式换热器常见故障2.1 外漏2.2串液2.3 压降大2.4供热温度不能满足要求3 .原因分析及处理方法3.1 外漏3.2串液3.3压降过大3.4 供热温度不能满足要求4 .技术参数板式换热器维修案例板式换热器类型执行标准板式换热器清洗方法展开编辑本段1.板式换热器简介板式换热器高清图本成套设备由板式换热器、平衡槽、离心式卫生泵、热水装置（包括蒸汽管路、热水喷入器）、支架以及仪表箱等组成。
用于牛奶或其它热敏感性液体之杀菌冷却。
欲处理的物料先进入平衡槽，经离心式卫生泵送入换热器、经过预热、杀菌、保温、冷却各段，凡未达到杀菌温度的物料，由仪表控制气动回流阀换向、再回到平衡槽重新处理。
物料杀菌温度由仪表控制箱进行自动控制和连续记录，以便对杀菌过程进行监视和检查。
此设备适用于对牛奶预杀菌、巴式杀菌。
板式换热器板式换热器的型式主要有框架式（可拆卸式）和钎焊式两大类，板片形式主要有人字形波纹板、水平平直波纹板和瘤形板片三种。
1.1板式换热器的基本结构板式换热器结构1.换热板片2.固定压紧板3.活动压紧板4.夹紧螺栓5.上导杆6.下导杆7.后立柱1.2板式换热器的特点（板式换热器与管壳式换热器的比较）a.传热系数高由于不同的波纹板相互倒置，构成复杂的流道，使流体在波纹板间流道内呈旋转三维流动，能在较低的雷诺数（一般Re=50~200）下产生紊流，所以传热系数高，一般认为是管壳式的3~5倍。
b.对数平均温差大，末端温差小在管壳式换热器中，两种流体分别在管程和壳程内流动，总体上是错流流动，对数平均温差修正系数小，而板式换热器多是并流或逆流流动方式，其修正系数也通常在0.95左右，此外，冷、热流体在板式换热器内的流动平行于换热面、无旁流，因此使得板式换热器的末端温差小，对水换热可低于1℃，而管壳式换热器一般为5℃.板式换热器c.占地面积小板式换热器结构紧凑，单位体积内的换热面积为管壳式的2~5倍，也不像管壳式那样要预留抽出管束的检修场所，因此实现同样的换热量，板式换热器占地面积约为管壳式换热器的1/5~1/8。
d.容易改变换热面积或流程组合，只要增加或减少几张板，即可达到增加或减少换热面积的目的；改变板片排列或更换几张板片，即可达到所要求的流程组合，适应新的换热工况，而管壳式换热器的传热面积几乎不可能增加。
e.重量轻板式换热器的板片厚度仅为0.4~0.8mm，而管壳式换热器的换热管的厚度为2.0~2.5mm，管壳式的壳体比板式换热器的框架重得多，板式换热器一般只有管壳式重量的1/5左右。
f. 价格低采用相同材料，在相同换热面积下，板式换热器价格比管壳式约低40%~60%。
g. 制作方便板式换热器的传热板是采用冲压加工，标准化程度高，并可大批生产，管壳式换热器一般采用手工制作。
h. 容易清洗框架式板式换热器只要松动压紧螺栓，即可松开板束，卸下板片进行机械清洗，这对需要经常清洗设备的换热过程十分方便。
板式换热器i. 热损失小板式换热器只有传热板的外壳板暴露在大气中，因此散热损失可以忽略不计，也不需要保温措施。
而管壳式换热器热损失大，需要隔热层。
j. 容量较小是管壳式换热器的10%~20%。
k. 单位长度的压力损失大由于传热面之间的间隙较小，传热面上有凹凸，因此比传统的光滑管的压力损失大。
l. 不易结垢由于内部充分湍动，所以不易结垢，其结垢系数仅为管壳式换热器的1/3~1/10.m. 工作压力不宜过大，介质温度不宜过高，有可能泄露板式换热器采用密封垫密封，工作压力一般不宜超过2.5MPa，介质温度应在低于250℃以下，否则有可能泄露。
n. 易堵塞由于板片间通道很窄，一般只有2~5mm，当换热介质含有较大颗粒或纤维物质时，容易堵塞板间通道。
1.3板式换热器的应用场合a. 制冷：用作冷凝器和蒸发器。
b. 暖通空调：配合锅炉使用的中间换热器、高层建筑中间换热器等。
板式换热器c. 化学工业：纯碱工业，合成氨，酒精发酵，树脂合成冷却等。
d. 冶金工业：铝酸盐母液加热或冷却，炼钢工艺冷却等。
e. 机械工业：各种淬火液冷却，减速器润滑油冷却等。
f. 电力工业：高压变压器油冷却，发电机轴承油冷却等。
g. 造纸工业：漂白工艺热回收，加热洗浆液等。
h. 纺织工业：粘胶丝碱水溶液冷却，沸腾硝化纤维冷却等。
i. 食品工业：果汁灭菌冷却，动植物油加热冷却等。
j. 油脂工艺：皂基常压干燥，加热或冷却各种工艺用液。
k. 集中供热：热电厂废热区域供暖，加热洗澡用水。
l. 其他：石油、医药、船舶、海水淡化、地热利用。
1.4板式换热器选型时应注意的问题1.4.1 板型选择板片型式或波纹式应根据换热场合的实际需要而定。
对流量大允许压降小的情况，应选用阻力小的板型，反之选用阻力大的板型。
根据流体压力和温度的情况，确定选择可拆卸式，还是钎焊式。
确定板型时不宜选择单板面积太小的板片，以免板片数量过多，板间流速偏小，传热系数过低，对较大的换热器更应注意这个问题。
1.4.2 流程和流道的选择流程指板式换热器内一种介质同一流动方向的一组并联流道，而流道指板式换热器内，相邻两板片组成的介质流动通道。
一般情况下，将若干个流道按并联或串联的费那个是连接起来，以形成冷、热介质通道的不同组合。
流程组合形式应根据换热和流体阻力计算，在满足工艺条件要求下确定。
尽量使冷、热水流道内的对流换热系数相等或接近，从而得到最佳的传热效果。
因为在传热表面两侧对流换热系数相等或接近时传热系数获得较大值。
虽然板式换热器各板间流速不等，但在换热和流体阻力计算时，仍以平均流速进行计算。
由于“U”形单流程的接管都固定在压紧板上，拆装方便。
1.4.3 压降校核在板式换热器的设计选型使，一般对压降有一定的要求，所以应对其进行校核。
如果校核压降超过允许压降，需重新进行设计选型计算，直到满足工艺要求为止。
编辑本段板式换热器板式换热器，具有换热效率高，物料流阻损失小，结构紧凑，温度控制灵敏、操作弹性大，装拆方便，使用寿命长等特点，可处理的物料非常广泛，从普通的工业用水，到高粘度的液体，从卫生要求较高的食品液体、医药物料到具有一定腐蚀性的酸碱液体，从含颗粒粉体的液态物料到含少量纤维的悬浮液体均可采用板式换热器处理。
可用于加热、冷却、蒸发、冷凝、杀菌消毒、热力回收等场合。
如冷却发电机组和整流器内循环；用于冶金矿山等机械润滑油；液压站、蛋液、食用油的杀菌消毒，啤酒、葡萄酒的杀菌处理；用于轻纺工业、造纸行业中的余热回收；收集冷凝水，集中供热；汽改水暧；锅炉除氧系统中的中间换热等。
目前已广泛应用于冶金、矿山、石油、化工、电力、医药、食品、化纤、轻纺、造纸、船舶和集中供热等工业部门。
编辑本段板式换热器型号的表示方法板式换热器按照GB16409-1996 《板式换热器》进行设计、制造和检验，代号也按其标准规定来表示。
板式换热器的温度指标以密封胶垫所耐温度为准，丁腈橡胶（N）的上限工作温度为110 ℃，乙丙橡胶（E）的上限工作温度为150 ℃。
BR0.1 型板式换热器没有悬挂形式的装配结构。
示例1 ：BR0.2-1.0-18-N-VII表示板型为BR0.2 的板式换热器，设计压力为1.0MPa ，换热面积为18㎡，密封胶垫的材质为丁腈橡胶，装配形式为不悬挂式的。
示例2 ：BR0.5-1.0-70-E-I表示板型为BR0.5 的板式换热器，设计压力为1.0MPa ，换热面积为70㎡，密封胶垫的材质为丁丙橡胶，装配形式为悬挂式的。
示例3 ：BRB0.8-1.0-120-E-I表示板型为BR0.8 的板式换热器，设计压力为1.0MPa ，换热面积为120㎡，密封胶垫的材质为丁丙橡胶，装配形式为悬挂式的。
编辑本段结构原理可拆卸板式换热器是由许多冲压有波纹薄板按一定间隔，四周通过垫片密封，并用框架和压紧螺旋重叠压紧而成，板片和垫片的四个角孔形成了流体的分配管和汇集管，同时又合理地将冷热流体分开，使其分别在每块板片两侧的流道中流动，通过板片进行热交换。
板式换热器结构图拆解编辑本段板式换热器的设计特点1、高效节能：其换热系数在3000～4500kcal/m2·°C·h，比管壳式换热器的热效率高3~5倍。
2、结构紧凑：板式换热器板片紧密排列，与其他换热器类型相比，板式换热器的占地面积和占用空间较少，面积相同换热量的板式换热器仅为管壳式换热器的1/5。
3、容易清洗拆装方便：板式换热器靠夹紧螺栓将夹固板板片夹紧，因此拆装方便，随时可以打开清洗，同时由于板面光洁，湍流程度高，不易结垢。
4、使用寿命长：板式换热器采用不锈钢或钛合金板片压制，可耐各种腐蚀介质，胶垫可随意更换，并可方便在、拆装检修。
5、适应性强：板式换热器板片为独立元件，可按要求随意增减流程，形式多样；可适用于各种不同的、工艺的要求。
6、不串液，板式换热器密封槽设置泄液液道，各种介质不会串通，即使出现泄露，介质总是向外排出。
编辑本段板式换热器的应用范围板式换热器已广泛应用于冶金、矿山、石油、化工、电力、医药、食品、化纤、造纸、轻纺、船舶、供热等部门，可用于加热、冷却、蒸发、冷凝、杀菌消毒、余热回收等各种情况化学工业制造氧化钛、酒精发酵、合成氨、树脂合成、制造橡胶、冷却磷酸、冷却甲醛水、碱炭工业、电解制碱。
