水平角测量误差来源及消减办法

合集下载

水平角的观测方法(全)与误差改正全攻略

水平角的观测方法(全)与误差改正全攻略

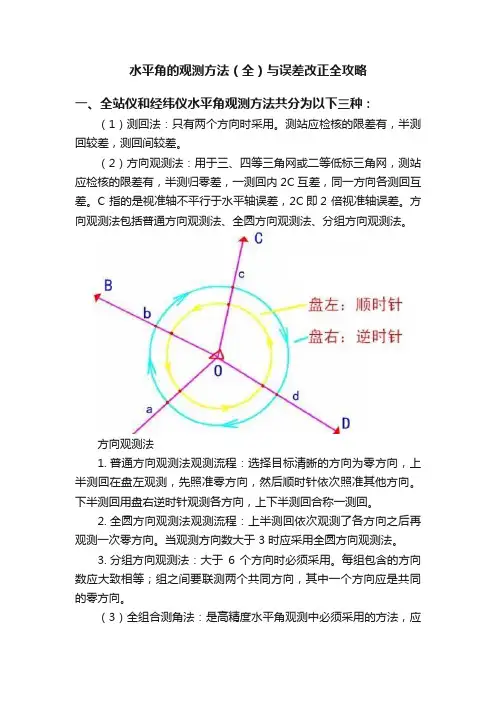

水平角的观测方法(全)与误差改正全攻略一、全站仪和经纬仪水平角观测方法共分为以下三种:(1)测回法:只有两个方向时采用。

测站应检核的限差有,半测回较差,测回间较差。

(2)方向观测法:用于三、四等三角网或二等低标三角网,测站应检核的限差有,半测归零差,一测回内2C 互差,同一方向各测回互差。

C 指的是视准轴不平行于水平轴误差,2C即2 倍视准轴误差。

方向观测法包括普通方向观测法、全圆方向观测法、分组方向观测法。

方向观测法1.普通方向观测法观测流程:选择目标清晰的方向为零方向,上半测回在盘左观测,先照准零方向,然后顺时针依次照准其他方向。

下半测回用盘右逆时针观测各方向,上下半测回合称一测回。

2.全圆方向观测法观测流程:上半测回依次观测了各方向之后再观测一次零方向。

当观测方向数大于 3 时应采用全圆方向观测法。

3.分组方向观测法:大于6 个方向时必须采用。

每组包含的方向数应大致相等;组之间要联测两个共同方向,其中一个方向应是共同的零方向。

(3)全组合测角法:是高精度水平角观测中必须采用的方法,应用在一等三角观测或高标上的二等三角观测。

指在测站周围应测的n 个方向中,每次取两个方向组成单角,用相同的测回数观测任意两个方向所能组成的全部单角的角度观测方法。

组合角个数:K=n(n-1)/2 (n为方向数)全组合观测法的基本要求二、成果超限观测值取舍:1.孤值与一大一小:除明显孤值(指某个观测值明显偏离其他观测值)外,应重测最大和最小的测回。

2.分群:观测成果随时间段不同而明显分群,则应重测全部测回。

三、重测和补测:因超限需要重新观测的完整测回称为重测。

因对错度盘、测错方向、读记错误或因中途发现条件不佳等原因而放弃的测回,重新观测时,称为补测。

•一测回中,如重测方向数超过所测方向总数的1/3 时,应重测全部测回。

•零方向超限时,需重测全部测回。

•在一个测站上,若基本测回重测的方向测回数,超过全部的方向测回总数的 1/3时,则该份成果全部重测。

角度测量误差分析与消除[精品文档]

角度测量误差分析与消除[精品文档]

角度测量的误差分析及注意事项一、角度测量的误差角度测量的误差主要来源于仪器误差、人为误差以及外界条件的影响等几个方面。

认真分析这些误差,找出消除或减小误差的方法,从而提高观测精度。

由于竖直角主要用于三角高程测量和视距测量,在测量竖直角时,只要严格按照操作规程作业,采用测回法消除竖盘指标差对竖直角的影响,测得的竖直角既能满足对高程和水平距离的计算。

故而,我们只分析水平角的测量误差。

(一)仪器误差1.仪器制造加工不完善所引起的误差如照准部偏心误差、度盘分划误差等。

经纬仪照准部旋转中心应与水平度盘中心重合,如果两者不重合,即存在照准部偏心差,在水平角测量中,此项误差影响也可通过盘左、盘右观测取平均值的方法加以消除。

水平度盘分划误差的影响一般较小,当测量精度要求较高时,可采用各测回间变换水平度盘位置的方法进行观测,以减弱这一项误差影响。

2.仪器校正不完善所引起的误差如望远镜视准轴不严格垂直于横轴、横轴不严格垂直于竖轴所引起的误差,可以采用盘左、盘右观测取平均的方法来消除,而竖轴不垂直于水准管轴所引起的误差则不能通过盘左、盘右观测取平均或其他观测方法来消除,因此,必须认真做好仪器此项检验、校正。

(二)观测误差1.对中误差仪器对中不准确,使仪器中心偏离测站中心的位移叫偏心距,偏心距将使所观测的水平角值不是大就是小。

经研究已经知道,对中引起的水平角观测误差与偏心距成正比,并与测站到观测点的距离成反比。

因此,在进行水平角观测时,仪器的对中误差不应超出相应规范规定的范围。

2.整平误差若仪器未能精确整平或在观测过程中气泡不再居中,竖轴就会偏离铅直位置。

整平误差不能用观测方法来消除,此项误差的影响与观测目标时视线竖直角的大小有关,当观测目标与仪器视线大致同高时,影响较小;当观测目标时,视线竖直角较大,则整平误差的影响明显增大,此时,应特别注意认真整平仪器。

当发现水准管气泡偏离零点超过一格以上时,应重新整平仪器,重新观测。

测量学—水平角测量的误差

测量学—水平角测量的误差
第六节 水平角测量的误差
水平角测量误差的主要来源有
仪器误差 观测误差 外界条件的影响
一、仪器误差
1.视准轴误差
采用盘左、盘右观测取平均值的方法,可以消 除此项误差的影响。
2.横轴误差
采用盘左、盘右观测取平均值的方法,可以消 除此项误差的影响。
3.水平度盘的偏心差
采用盘左、盘右观测取平均值的方法,可以消 除此项误差的影响。
1 2
β
O θ eβ′
O′
B D2
δ2
1
e sin
D1
2
e
sin(
D2
)
1
2
e
sin
D1
sin( )
D21ຫໍສະໝຸດ 2esin
D 1
sin( )
D 2
对中误差对水平角的影响有以下特点:
(1)△β与偏心距e成正比;
(2)△β与测站点到目标的距离D成反比;
(3)△β与水平角β′和偏心角θ的大小有关, 当β′=180˚,θ=90˚时,△β最大。
4.水平度盘刻划不均匀误差
采用在各测回间变换水平度盘位置观测,取各 测回平均值的方法,可以减弱由此给测角带来的影 响。
5. 竖轴误差
仪器竖轴倾斜引起的误差无法采用一定的观测 方法加以消除。因此,在经纬仪使用之前应严格检 校仪器竖轴仪器竖与水准管轴的垂直关系。
二、观测误差
1.对中误差
A D1 δ1
2.目标偏心误差
目标偏心误差是由于观测标志倾斜或没有立在目标点
中心的原因,而产生的误差。
A′
e Lsin
e Lsin
D
D
α
L
目标偏心误差对
水平角观测的影响与

经纬仪测量的误差和注意事项(精)

经纬仪测量的误差和注意事项(精)
水平角测量误差及注意事项
一、仪器误差 仪器误差的来源主要有两个方面: (1)仪器检校后还存在着残余误差; (2)仪器制造、加工不完善而引起的误差。 可以采用适当的观测方法来减弱或消除其中一些误差。如视准轴不垂直于横 轴、横轴不垂直于竖轴及度盘偏心等误差,可通过盘左、盘右观测取平均值的方 法消除,度盘刻划不均匀的误差可以通过改变各测回度盘起始位置的办法削弱等。 二、仪器安置误差 1、仪器对中误差 右图所示,B为测站点,A、C为观测 目标,B′为仪器中心。BB′为对中误差, 其长度称为偏心距,以e表示。由图可知,观测角值β′与正确角值β之间的关系式 为 β=β′+(ε1+ε2) 因ε1、ε2很小,所以
面目标而产生目标偏心差。设照准点至地面的测杆长度为L,测杆与铅垂线的夹 角为γ,则照准点的偏心距为 :
e' L sin
e′对水平角的影响,类似于对中误差的影响,边长越短,测杆越倾斜,瞄 准点越高,影响就越大。因此,在观测水平角时,测杆要竖直,并且尽量瞄准 其底部,以减小目标倾斜引起的水平角观测误差△β。
设D1=D2=D,则
1 1 ) D1 D2
2e D
''
设当D=100m,e=3mm时,ε=12.4″。可见,边越短,对中越要仔细。
2
2、整平误差 整平误差引起竖轴倾斜,且正、倒镜观测时的影响相同,因而不能消除。故 观测时应严格整平仪器。其影响类似于横轴与竖轴不垂直的情况,垂直角越大, 影响也越大。在山区观测时,一般垂直角较大,尤其要注意。当发现水准管气泡 偏离零点超过一格时,要重新整平仪器,重新观测。 三、目标偏心误差 如右图所示,水平角观测时,常用测杆立 于目标上作为照准标志。当测杆倾斜而又瞄准 测杆上部时,将使照准点偏离地

水准测量、水平角测量误差分析

水准测量、水平角测量误差分析
采取各测回变换度盘位置的方法
观测误差
仪器对中误差
仪器中心与测站中心不在同一铅垂线上
严格对中
目标偏心误差
由于标杆倾斜引起的
标Байду номын сангаас应竖直,并尽可能瞄准底部
照准误差
由人眼通过望远镜瞄准目标引起的
选择适宜的观测标志及有利的观测时间
读数误差
由人眼的鉴别能力及读数设备引起的
根据观测精度要求选择相应等级的经纬仪
外界条件影响带来的误差
由于尺垫下沉引起的
采用往返观测的方法
地球曲率及大气折光误差
由于地球曲率及大气折光引起的
采用前后视距相等的方法
温度变化误差
由温度变化引起的
采用撑伞遮阳的方法并注意选择有利的观测时间
水平角测量误差分析
水平角测量误差
误差产生的原因
误差消除和消弱的方法(注意事项)
仪器误差
仪器校正后的残余误差
视准轴误差
由于视准轴不垂直于横轴引起的
由气候、松软的土质、温度的变化和大气折光引起的
选择有利的观测条件,尽量避免不利因素的影响
水准测量误差分析
水准测量误差
误差产生的原因
误差消除和消弱的方法(注意事项)




水准仪误差
水准管轴与视准轴不平行引起的
采用前后视距相等的方法
水准尺误差
水准尺分划不准确、尺长变化、尺身弯曲
选用符合要求的水准尺
水准尺零点误差
水准尺底部磨损引起的
使测段的测站数为偶数




水准管气泡居中误差
水准管气泡没有居中引起的
采用盘昨、盘右观测取平均值的方法
横轴误差

浅述影响水准测量精度的主要因素及消减方法

浅述影响水准测量精度的主要因素及消减方法

浅述影响水准测量精度的主要因素及消减方法在水准测量中,由于仪器和外界条件的影响,以及观测员感觉器官的反映不同,使测量成果中产生不可避免的误差。

为了满足成果规定的精度要求,对测量中产生误码差的原因,必需加以分析和研究,以便采取适当的措施和方法,使测晨误码差尽可能地减小或者予以消除。

在观察中,由于观测员不细心而造成的错误,应该完全避免。

文章对水准测量中容易发生的差错和通常出现的误差以及消除和减小误差的方法进行叙述。

标签:水准测量;精度;因素1 水准测量中容易发生的差错1.1 在对水准尺计数前,忘记旋转微倾螺旋,水准管气泡没有气泡居中就读数。

1.2 读错水准尺上的分米或厘米。

1.3 扶尺员把水准尺放倒了,观测员并未发觉。

1.4 在转点上,扶尺员没有把水准尺放在尺垫的同一部位。

1.5 记录员记错或听错观测员的读数。

上述这些差错情况,只要所有的工作人没认真细心,差错是完全可以避免的。

2 水准没量的误差及其消减方法2.1 由于水准仪校正不完善而产生的误差在水准测量前,虽然对水准仪进行了检验和校正,但是不可能做到绝对的准确,例如望远镜准备轴与水准管轴不平行,两轴不平行,两轴之间还有一个微小的角度,对于这种残余的误差,只要在观测中采了适当的措施,这种误差可以得到消除或减小。

在观测中,如果把水准仪安置在前、后两水准尺的中央,可以消除这项由于仪器校正得不完善造成的误差。

在每一个测站,如果不进行量距要把水准仪安置在前、后两水准尺的中央是困难的,所以我们应该尽可能使前、后视距相等,使误差减小。

2.2 由于水准尺不准确而产生的误差水准尺不准确的误差包括水准尺尺面的分划不均匀和尺底的零点不准等。

因此对使用的水准尺要用标准尺检验,并检查尺底的铁板是否完好。

2.3 在水准尺上读数而产生的误差在水准尺上读数产生误差的原因,一方面是由于视差的存在,另一方面是估读mm时不准确。

视差的存在可以再进行仔细的对光予以消除,但是在估读mm 数估读得是否正确与cm的间隔内估计,而且cm的分划是通过望远镜放大后的像,因此mm数估读得是否正确与cm像的宽度有密切的关系,此外也与十字丝本身粗细有关。

水平角观测中的主要误差和操作的基本规则

水平角观测中的主要误差和操作的基本规则

§3.5 水平角观测中的主要误差和操作的基本规则观测工作是在野外复杂条件下进行的,由于观测人员和仪器的局限性以及外界因素的影响,观测中会有误差。

为使观测结果达到一定的精度,需要找出误差的规律,研究和采取消除或减弱误差影响的措施,制定出观测操作中应遵守的基本规则,以保证观测成果的精度。

水平角观测误差主要来源于三个方面:一是观测过程中引起的人差;二是外界条件引起的误差;三是仪器误差。

仪器误差又包含仪器本身的误差和操作过程中产生的误差。

对于人差,主要是通过提高观测技能加以减弱,这里不进行讨论。

3.5.1 外界条件对观测精度的影响外界条件主要是指观测时大气的温度、湿度、密度、太阳照射方位及地形、地物等因素。

它对测角精度的影响,主要表现在观测目标成像的质量,观测视线的弯曲,觇标或脚架的扭转等方面。

1.目标成像质量观测目标是测角的照准标的,它的成像好坏,直接影响着照准精度。

如果成像清晰、稳定,照准精度就高;成像模糊、跳动,照准精度就低。

我们知道,目标影像是目标的光线在大气中传播一定距离后进入望远镜而形成的。

假如大气层保持静止,大气中没有水气和灰尘,目标成像一定是清晰、稳定的。

但实际的大气层不可能是静止的,也不可能没有水气和灰尘。

日出以后,由于阳光的照射,使地面受热,近地面处的空气受热膨胀不断上升,而远离地面的冷空气下降,形成近地面处空气的上下对流。

当视线通过时,使其方向、路径不断变化,从而引起目标影像上下跳动。

由于地面的起伏及土质、植被的不同,各处的受热程度也不同。

因此,空气不仅有上下对流,还会产生水平方向上的对流,当视线通过时,目标影像就左右摆动。

另外,随着空气的对流,地面灰尘、水气也随之上升,使空气中的灰尘、水气越来越多;光线通过时其亮度的损失也愈大,目标成像就愈不清晰。

由上可知,目标成像跳动或摆动的原因是空气的对流;目标成像是否清晰,主要取决于空气中灰尘和水气的多少。

为了保证目标成像的质量,应采取如下措施。

水平角观测中的误差分析和操作的基本规则(精)

水平角观测中的误差分析和操作的基本规则(精)

昆明冶金高等专科学校测绘学院
4.照准目标的相位差 在二、三、四等水平角观测中,照准目标是觇标的圆筒。 理想的情况是,应照准圆筒的中心轴线。但由于日光的照射,圆 筒上会出现明亮和阴暗两部分,如图所示。如果背景是阴暗的, 往往照准其较明亮的部分;如果背景是明亮的,会照准其较暗的 部分。这样,照准的实际位置就不是圆筒的中心轴线,从而给方 向观测带来误差影响,这种误差叫做相位差。

昆明冶金高等专科学校测绘学院
三、水平角观测操作的基本规则
水平角观测操作的基本规则,是根据各种误差对测角的影响规 律制定出来的,实践证明,它对消除或减弱各种误差影响是行之有效的, 应当自觉遵守。 (1)一测回中不得变动望远镜焦距。观测前要认真调整望远镜 焦距,消除视差,一测回中不得变动焦距。转动望远镜时,不要握住调 焦环,以免碰动焦距。 其作用在于,避免因调焦透镜移动不正确而引起视准轴变化。 (2)在各测回中,应将起始方向的读数均匀分配在度盘和测微 盘上。这是为了消除或减弱度盘、测微盘分划误差的影响。 (3)上、下半测回间纵转望远镜,使一测回的观测在盘左和盘 右进行。一般上半测回在盘左位置进行,下半测回在盘右位置进行。作 用在于消除视准轴误差及水平轴倾斜误差的影响,并可获得二倍照准差 的数值,借以判断观测质量。 (4)下半测回与上半测回照准目标的顺序相反,并保持对每一 观测目标的操作时间大致相等。
昆明冶金高等专科学校测绘学院
( 5 )半测回中照准部的旋转方向应保持不变。这样可以 减弱度盘带动和空隙带动的误差影响。若照准部已转过所照准 的目标,就应按转动方向再转一周,重新照准,不得反向转动 照准部。因此,在上、下半测回观测之前,照准部要按将要转 动的方向先转1~2周。 ( 6 )测微螺旋、微动螺旋的最后操作应一律“旋进”, 并使用其中间部位,以消除或减弱螺旋的隙动差影响。 ( 7 )观测中,照准部水准器的气泡偏离中央不得超过 《规范》规定的格数。其作用在于减弱垂直轴倾斜误差的影响。 在测回与测回之间应查看气泡的位置是否超出规定,若超出, 应立即重新整平仪器。若一测回中发现气泡偏离超出规定,应 将该测回作废,待整平后,再重新观测该测回。

角度测量的误差分析及注意事项

角度测量的误差分析及注意事项

角度测量的误差分析及注意事项一、角度测量的误差角度测量的误差主要来源于仪器误差、人为操作误差以及外界条件的影响等几个方面。

认真分析这些误差,找出消除或减小误差的方法,从而提高观测精度。

由于竖直角主要用于三角高程测量和视距测量,在测量竖直角时,只要严格按照操作规程作业,采用测回法消除竖盘指标差对竖角的影响,测得的竖直角值即能满足对高程和水平距离的求算。

因此,下面只分析水平角的测量误差。

(一)仪器误差1.仪器制造加工不完善所引起的误差如照准部偏心误差、度盘分划误差等。

经纬仪照准部旋转中心应与水平度盘中心重合,如果两者不重合,即存在照准部偏心差,在水平角测量中,此项误差影响也可通过盘左、盘右观测取平均值的方法加以消除。

水平度盘分划误差的影响一般较小,当测量精度要求较高时,可采用各测回间变换水平度盘位置的方法进行观测,以减弱这一项误差影响。

2.仪器校正不完善所引起的误差如望远镜视准轴不严格垂直于横轴、横轴不严格垂直于竖轴所引起的误差,可以采用盘左、盘右观测取平均的方法来消除,而竖轴不垂直于水准管轴所引起的误差则不能通过盘左、盘右观测取平均或其他观测方法来消除,因此,必须认真做好仪器此项检验、校正。

(二)观测误差1.对中误差仪器对中不准确,使仪器中心偏离测站中心的位移叫偏心距,偏心距将使所观测的水平角值不是大就是小。

经研究已经知道,对中引起的水平角观测误差与偏心距成正比,并与测站到观测点的距离成反比。

因此,在进行水平角观测时,仪器的对中误差不应超出相应规范规定的范围,特别对于短边的角度进行观测时,更应该精确对中。

2.整平误差若仪器未能精确整平或在观测过程中气泡不再居中,竖轴就会偏离铅直位置。

整平误差不能用观测方法来消除,此项误差的影响与观测目标时视线竖直角的大小有关,当观测目标与仪器视线大致同高时,影响较小;当观测目标时,视线竖直角较大,则整平误差的影响明显增大,此时,应特别注意认真整平仪器。

当发现水准管气泡偏离零点超过一格以上时,应重新整平仪器,重新观测。

水利工程测量课程教学讲解课件:任务三水准测量的误差来源及消减办法

水利工程测量课程教学讲解课件:任务三水准测量的误差来源及消减办法
i角误差 原因:水准管轴与视准轴不平行(i角)误差
措施:保持前、后视距相等。
04
04
01 仪器误差
水准尺误差
1)原因:水准尺分划不准确、尺长变化、尺身弯曲等原 因引起的水准尺误差,会影响水准测量的精度。
措施:水准尺须经过检验才能使用。
2)原因:一对水准尺的零点误差
措施:水准测段中测站数为偶数 的方法予以消除(偶数站测量)。
水平线 水准面
视线 p
措施:前后视距相等,可以消除该误差的影响。
பைடு நூலகம்
03 环境误差
日照及风力引起的误差
原因:光照会造成仪器各部分受热不均使轴线间的几何关系 发生改变、风大时会使仪器抖动、不易精平等都会引起误差。
措施:选择好的天气测量,给仪器打伞遮光等可以减弱消除该 误差的影响。
水准测量误差: 1.仪器误差 2.观测误差 3.环境误差 测量时要规范熟练操作,养成严谨、认真、细致
水平视线
措施:在水准尺上安装圆水准器,作业人员 认真扶尺,确保水准尺竖直。
03
环境误差
03 环境误差
水准仪升沉误差 原因:水准仪安置时受地质条件影响,产生仪器升沉。
措施:一测站“后—前—前—后”观测顺序,削弱仪器升沉影响。
03 环境误差
尺垫下沉误差 原因:转点处发生尺垫下沉,引起水准尺下沉,使下一站后视 读增大,引起高差误差。减小
δ
03
03
02
02
01
01
02
观测误差
02 观测误差
精平误差
原因: 管水准气泡居中误差。
分划值为20″/2mm
气泡偏离1/5格水准 视线的影响约为4″
距离为100m,对高 差读数的影响达到 2mm

地面高程测量--水准测量误差来源及减弱措施

地面高程测量--水准测量误差来源及减弱措施

一、仪器误差1 校正残余误差i角误差 (大于20″才需要校正 ),保持前、后视距相等。

2 水准尺误差检验水准尺每米间隔平均真长与名义长之差。

在一水准测段的观测中安排偶数个测站予以消除。

二、操作误差1 整平误差设分划值τ″ =20″/2mm,视线长为100m,气泡偏离居中位置0.5格由此引起的读数误差为5mm 。

每次读尺前应严格居中管水准气泡。

2 读数误差mm位数字——十字丝横丝在标尺厘米分划内位置估读望远镜内看到的横丝宽度相对厘米分划格宽度比例决定了估读的精度,读数误差与望远镜的放大倍数及视线长有关,视线愈长,读数误差愈大,规范规定,使用DS3水准仪进行四等水准测量时,视线长≤80m。

3视差水准尺像没有准确成在十字丝分划板上,造成眼睛的观察位置不同时,读出的标尺读数也不同,由此产生读数误差。

按操作规定进行目镜对光,物镜对光。

三、外界条件的影响1 仪器下沉和尺垫下沉仪器或水准尺安置在软土或植被上→产生下沉。

“后—前—前—后”的观测顺序,削弱仪器下沉的影响,往返观测取观测高差的中数,削弱尺垫下沉的影响。

2水准尺倾斜读数时,水准尺应竖直。

水准尺前后倾斜,在水准仪望远镜视场中不会察觉,由此引起的水准尺读数总是偏大。

视线高度愈大→误差就愈大。

在水准尺上安装圆水准器→保证尺子竖直。

3 地球曲率和大气折光影响•晴天,日光照射下,地面温度较高,•靠近地面的空气温度也较高,其密度较上层为稀。

•水准仪的水平视线离地面越近,光线折射越大。

•规范规定,三、四等水准测量,•应保证上、中、下三丝能读数,•二等水准测量则要求下丝读数≥0.3m。

4 风力影响•选择合适时间进行测量。

水准测量、角度测量误差及处理措施

水准测量、角度测量误差及处理措施

精密水准测量误差水准测量,又称几何水准测量。

是确定地面点高程或地面点间高差的基本方法,是其它高程测量的基础。

精密水准测量的误差来源有三个:一是测量仪器误差;二是观测者受地理条件限制而造成的人为误差即外界条件误差;三是观测误差。

在主要误差来源中,一、三项误差的影响基本上具有系统误差的性质,而第二项造成的测量误差为偶然误差。

一、水准测量的误差分析水准测量误差有仪器误差、观测误差和外界条件的影响。

1.仪器误差之一是水准仪的望远镜视准轴不平行于水准管轴所产生的误差仪器虽在测量前经过校正,仍会存在残余误差。

因此造成水准管气泡居中,水准管轴居于水平位置而望远镜视准轴却发生倾斜,致使读数误差。

这种误差与视距长度成正比。

观测时可通过中间法(前后视距相等)和距离补偿法(前视距离和等于后视距离总和)消除。

针对中间法在实际过程中的控制,立尺人是关键,通过应用普通皮尺测距离,之后立尺,简单易行。

而距离补偿法不仅繁琐,并且不容易掌握。

1.1 照准轴与管水准轴不平行的误差:望远镜照准轴与管水准器水准轴不平行而产生的i角误差,是仪器误差的主要来源,这是因为i角误差不可能彻底校正;而人眼又不可能使气泡严格居中。

所以观测时i角误差一定会存在。

设后视和前视的i角分别为i1和i2,视线长度分别为D1和D2,如图1-1,则有:图1-1δ1=(i″1/ρ″)* D1δ2=(i″2/ρ″)* D2a′=a+δ1b′=b+δ2由观测值算得h为:h= a′- b′=(a-b)+ (i″1/ρ″)* D1-(i″2/ρ″)* D2一般情况下,基本上i1=i2 ,则为:h=(a-b)+ (D1- D2)* i /ρ″所以,为了使i角误差尽可能的小一些,D1- D2应尽量小。

亦即前后视距尽量相等,以减弱i角影响。

2.仪器误差之二是水准尺误差主要包含尺长误差(尺子长度不准确)、刻划误差(尺上的分划不均匀)和零点差(尺的零刻划位置不准确),对于较精密的水准测量,一般应选用尺长误差和刻划误差小的标尺。

精密测角水准误差来源及消除

精密测角水准误差来源及消除

精密测角的误差来源及影响1)外界条件影响:(1)、大气密度的变化和大气透明度对目标成像质量的影响大气密度的变化对目标成像稳定性的影响大气透明度对目标成像清晰的影响选择有利的观测时间,一般晴天在日出1小时后的1~2小时内和下午3~4点钟到日落前1小时为最佳观测时间。

(2)、水平折光的影响视线避免靠近平行山坡,大河方向。

选择有利的观测时间。

(3)、照准目标的相位差采用微相位照准圆筒,上下午各观测半数测回(4)、温度变化对视准的影响采用按时间对称排列的观测程序观测。

上半测回顺时针,下半测回逆时针。

(5)、外界条件对觇标内架稳定性的影响:主要是温度变化造成。

采用按时间对称排列的观测程序观测。

上半测回顺时针,下半测回逆时针。

2)仪器误差的影响(1)水平度盘位移的影响:旋转时仪器弹性扭曲造成度盘微小位移。

上半测回顺时针,下半测回逆时针。

(2)照准部旋转不正确的影响:竖轴与轴套间隙过小或过大。

照准部偏心差,测微器行差。

重合法读数。

(3)照准部水平微动螺旋作用不正确的影响:测微器弹簧不能及时到位。

照准时,微动螺旋最后为旋进方向。

(4)、垂直微动螺旋作用不正确的影响照准时,不使用垂直微动,直接手动照准。

3)、照准和读数误差的影响认真操作,重合法读数,多测回观测。

5.精密测角的一般原则根据前面所讨论的各种因素对测角精度的影响规律,为了最大限度地减弱或消除各种误差的影响。

在精密测角时应遵循下列原则:①观测应在目标成像清晰、稳定的有利于观测的时间进行,以提高照准精度和减小旁折光的影响。

②观测前应认真调好焦距,消除视差。

在一测回的观测过程中不得重新调焦,以免引起视准轴的变动。

③各测回的起始方向应均匀地分配在水平度盘和测微分划尺的不同位置上.以消除或减弱度盘分划线和测微分划尺的分划误差的影响。

④在上、下半测回之间倒转望远镜,以消除和减弱视难轴误差、水平轴倾斜误差等影响,同时可以由盘左、盘右读数之差求得两倍视准误差2c,借以检核观测质量。

水准测量误差分析及消减方法

水准测量误差分析及消减方法

水准测量误差分析及消减方法水准测量中的误差分析及消减方法分析水准测量中的误差来源,寻求减小误差的方法,对提高水准测量成果的精度具有积极意义。

我通过参加测站考证水准测量的实践,结合理论知识,针对误差产生的原因以及消减误差的方法进行了探讨,谈一点体会,供大家参考。

一、仪器误差1.仪器校正不完善产生的误差仪器虽然经过校正,但不可能绝对完善,还会存在一些残余误差,其中主要是水准管轴不平行于视准轴的误差。

这项误差在水准测量中引起的读数误差大小与仪器距水准尺的距离成正比。

在同一测站,只要将仪器安置于距前、后视尺等距离处,就可消除该项误差。

2. 调焦误差由于仪器制造加工不够完善,当转动对光螺旋调焦时,对光透镜产生非直线移动而改变视线位置,产生调焦误差。

这项误差,只要将仪器安置于距前、后视尺等距离处,后视完毕转向前视,不再重新对光,就可消除这项误差。

3.水准尺误差随着水准尺使用年限的延长,水准尺就会弯曲变形,产生尺面刻划不准和尺底零点不准等误差。

因此,在水准测量前应对水准尺进行检验。

水准尺的零点误差,使仪器站数为偶数或在由往测转入返测时前后视标尺互换即可消除。

二、观测误差1.整平误差整平误差与水准管分划值及视线长度成正比。

若以DS3型水准仪进行水准测量,视线长D=100m时,则在读数上引起的误差为0.73mm。

因此在观测时必须切实使气泡居中,视线不能太长,后视完毕转向前视,要注意重新转动微倾螺旋使气泡居中才能读数,但不能转动脚螺旋,否则将改变仪器高产生错差。

若在日光强烈的晴天进行测量时,必须打伞遮阳保护仪器,特别要注意保护水准管。

2.估读误差和照准误差估读误差是估读水准尺上的毫米产生的误差。

它与十字丝的粗细、望远镜放大倍率和视线长度有关。

在一般水准测量中,当视线长度为100m时,估读误差约为±1.5mm。

当望远镜放大倍率为30、视线长度为100m时,照准误差约为±0.97mm。

若望远镜放大倍率较小或视线过长,尺子成像小,显得不够清晰,照准误差和估读误差都将增大。

角度测量—水平角测量误差与注意事项(水利水电工程测量课件)

角度测量—水平角测量误差与注意事项(水利水电工程测量课件)

二、观测误差
整平误差
安置仪器时竖轴不竖直的误差
水准管轴与竖轴垂直的检校和使用中的整平
照准误差
与望远镜放大率、人眼分辨率、目标形状、光亮程度、对光时是否消除
视差等因素有关。
测量时选择观测目标要清晰,仔细操作消除视差
二、观测误差
读数误差
与读数设备、照明及观测者判断准确性有关
读数时
• 要仔细调节读数显微镜
• 正确使用仪器来减小误差
• 使我们的数据更加精确
• 确保测量成果质量
轴仪器竖与水准管轴的垂直关系。
二、观测误差
仪器对中误差
= − ′
= 1 + 2
A
B
D1
δ1
D2
β
O
θ eβ′
O′
δ2
sin( ′ − )
2 ≈

2
sin
1 ≈

1
sin sin( ′ − )
= 1 + 2 =
+
1
2
二、观测误差
中误差对水平角的影响有以下特点
水平角测量误差及消减
测量水平角的过程中
• 如何控制误差的产生?
水平角度测量
的精度受各方
面的影响
• 仪器误差
• 观测误差
• 外界环境产生的误差
一、仪器误差
仪器制造加工不完善而引起的误差;检验与校正后残余误差
仪器本身制造不精密,结构不完善及检校后的残余误差
1
照准部的旋转中心与水平度盘中心不重合而产生的误差
• 调节读数窗的光亮适中
• 掌握估读小数的方法
三、外界条件的影响
外界条件影响因素很多,也很复杂,如温度、风力、大气

第8讲水平角测量误差分析

第8讲水平角测量误差分析

4. 精密测角的一般原则
观测应在目标成像清晰、稳定的有利于观测的时间进行, 以提高照准精度和减小旁折光的影响。
观测前应认真调好焦距,消除视差。在一测回的观测过 程中不得重新调焦,以免引起视准轴的变动。
各测回的起始方向应均匀地分配在水平度盘和测微分划 尺的不同位置上,以消除或减弱度盘分划线和测微分划尺 的分划误差的影响。 在上、下半测回之间倒转望远镜,以消除和减弱视准轴 误差、水平轴倾斜误差等影响,同时可以由盘左、盘右读 数之差求得两倍视准轴误差2C,借以检核观测质量。
图1
图2
图3
图4
视线在水平方向靠近某些实体会产生局部性水平折光影 响,如视线靠近岩石或在建筑物附近通过,因岩石等实体 比空气吸热快、传热也快,使岩石等实体附近的气温高、 密度小,所以也将使视线弯曲。在观测时,引起大气密度 分布不均匀的地形地物愈靠近测站,水平折光就愈大,在 图4中,由于山体靠近,所以方向的水平折光影响要比AB方 向大,即 1 2 。
2)大气透明度对目标成像清晰的影响 目标成像是否清晰主要取决于大气的透明程度,也就是取决于大 气中对光线散射作用的物质(如尘埃、水蒸气等)的多少。尘埃上 升到一定高度后,除部分浮悬在大气中,经雨后才消失外,一般均 逐渐返回地面。水蒸气升到高空后可能形成云层,也可能逐渐稀释 在大气中,因此尘埃和水蒸气对近地大气的透明度起着决定性作用。
上、下半测回照准目标的次序应相反,并使观测每一目标 的操作时间大致相同,即在一测回的观测过程中,应按与时 间对称排列的观测程序,其目的在于消除或减弱与时间成比 例均匀变化的误差影响,如觇标内架或三脚架的扭转等。 为了克服或减弱在操作仪器的过程中带动水平度盘位移的 误差,要求每半测回开始观测前,照准部按规定的转动方向 先预转1~2周。

经纬仪水平角测量仪器误差探析

经纬仪水平角测量仪器误差探析

经纬仪水平角测量仪器误差探析仪器的制造和安装不论如何严格要求,也不可能百分之百地达到仪器各部件及其相互几何关系的要求,伴随使用中的磨损、变形及外界因素的影响,测定结果不可避免地存在误差,这就是所谓的仪器误差。

三轴误差(视准轴误差、水平轴倾斜误差、垂直轴倾斜误差)、照准部旋转误差以及分划误差(水平度盘分划误差、测微盘分划误差)、光学测微器行差共同组成仪器误差。

本文将主要阐述和分析仪器误差的成因、控制措施和消减办法。

1 三轴误差的影响1.1 视准轴误差产生视准轴误差的原因是安装和调整不规范,望远镜的十字丝中心不在正确的位置,视准轴与水平轴不正交而产生的。

另外,视准轴位置也会因温度的差异引起变化,造成视准轴误差。

视准轴误差对观测方向值的影响,在望远镜纵转前后,大小相等,符号相反。

因此,可利用取盘左与盘右的平均数消除。

1.2 水平轴倾斜误差水平轴倾斜误差是在水平轴与视准轴正交、垂直轴与测站铅垂线一致的前提下,仅由于水平轴与垂直轴不正交使水平轴倾斜一个小角造成的。

水平轴倾斜误差出现的原因:未按规范正确安装、调整仪器,造成仪器水平轴两支架不等高或軸两端的直径不等。

在盘左、右读数中,取平均值来消除水平轴倾斜误差对观测值的影响。

1.3 垂直轴倾斜误差仪器三轴间关系均已符合要求时,仪器水平未严格整置,使仪器垂直轴和测站铅垂线间有一个微小的偏离角度,称垂直轴倾斜误差。

结果视准轴(与水平轴正交)也偏离了正确位置,在其绕水平轴俯仰时的照准面形成了倾斜照准面,而不是要求的垂直照准面,造成了水平方向观测的误差。

该误差不像水平轴倾斜误差通过盘左盘右观测取平均能抵消,要仔细整平。

2 照准部旋转误差在观测过程中仪器转动可能产生一些误差。

2.1 弹性带动误差轴套和垂直轴间存在摩擦力使照准部转动时,仪器的基座局部出现弹性扭转,水平度盘因摩擦力被带动发生微小的方位变动。

需要克服轴与轴套间互相的惯性阻力,弹性带动主要发生在照准部转动起始时,照准部转动过程中,摩擦力较小。

水准测量误差分析及消减方法

水准测量误差分析及消减方法

水准测量误差分析及消减方法水准测量中的误差分析及消减方法分析水准测量中的误差来源,寻求减小误差的方法,对提高水准测量成果的精度具有积极意义。

我通过参加测站考证水准测量的实践,结合理论知识,针对误差产生的原因以及消减误差的方法进行了探讨,谈一点体会,供大家参考。

一、仪器误差1.仪器校正不完善产生的误差仪器虽然经过校正,但不可能绝对完善,还会存在一些残余误差,其中主要是水准管轴不平行于视准轴的误差。

这项误差在水准测量中引起的读数误差大小与仪器距水准尺的距离成正比。

在同一测站,只要将仪器安置于距前、后视尺等距离处,就可消除该项误差。

2. 调焦误差由于仪器制造加工不够完善,当转动对光螺旋调焦时,对光透镜产生非直线移动而改变视线位置,产生调焦误差。

这项误差,只要将仪器安置于距前、后视尺等距离处,后视完毕转向前视,不再重新对光,就可消除这项误差。

3.水准尺误差随着水准尺使用年限的延长,水准尺就会弯曲变形,产生尺面刻划不准和尺底零点不准等误差。

因此,在水准测量前应对水准尺进行检验。

水准尺的零点误差,使仪器站数为偶数或在由往测转入返测时前后视标尺互换即可消除。

二、观测误差1.整平误差整平误差与水准管分划值及视线长度成正比。

若以DS3型水准仪进行水准测量,视线长D=100m时,则在读数上引起的误差为0.73mm。

因此在观测时必须切实使气泡居中,视线不能太长,后视完毕转向前视,要注意重新转动微倾螺旋使气泡居中才能读数,但不能转动脚螺旋,否则将改变仪器高产生错差。

若在日光强烈的晴天进行测量时,必须打伞遮阳保护仪器,特别要注意保护水准管。

2.估读误差和照准误差估读误差是估读水准尺上的毫米产生的误差。

它与十字丝的粗细、望远镜放大倍率和视线长度有关。

在一般水准测量中,当视线长度为100m时,估读误差约为±1.5mm。

当望远镜放大倍率为30、视线长度为100m时,照准误差约为±0.97mm。

若望远镜放大倍率较小或视线过长,尺子成像小,显得不够清晰,照准误差和估读误差都将增大。

水平角测量误差来源及消减办法

水平角测量误差来源及消减办法

3)竖轴倾斜误差:由水准管轴不垂直于竖轴引起的误差,这种误
差无法用观测方法来消除,因此,在视线倾斜过大的地区观测水平 角,要特别注意仪器的整平。 4)度盘偏心差:由于度盘加工及安装不完善引起的,使照准部旋 转中心与水平度盘的圆心不重合。该误差可采用盘左、盘右读数取 平均的方法予以减小。 5)度盘刻划不均匀误差:由于仪器加工不完善引起的。在高精度 测量时,在各测回间变换度盘起始读数( 180°/n),减小这项误 差的影响。 6)竖盘指标差:可以用盘左、盘右取平均的方法消除。

(4)照准误差 照准误差与望远镜的放大倍率有关。正常人眼睛的最小分辨角为60″,当 所观察的两点对眼睛构成的视角小于60″时就不能分辨。通过放大率为V 的望远镜照准目标时,照准误差为60″/v。一般J6级光学经纬仪望远镜的 放大倍率为25-30倍,则最大的照准误差为2.0″-2.4″。此外,照准误差 还与目标的亮度及视差的消除程度有关。
也愈大。竖轴倾斜误差不能通过盘左、盘右的观测方法加以消除。
因此,必须注意仪器照准部水准管轴与竖轴垂直的检校,在观测
中注意整平。一般规定,在观测过程中,水准管气泡偏离中央不
应超过一格。
• (3)目标偏心误差: 由标杆倾斜引起。
该误差与偏心距 e 成正比,与边长成反比。因此,在水平角观
测中,除注意把标杆立直外,还应尽量照准标杆的底部,尤其当 短边较短时,更应注意。
气折光对瞄准目标的影响。


(5)读数误差 读数误差主要取决于仪器读数设备。对于DJ6型光学经纬仪,用分微尺读
数,一般估读误差不超过分微尺上最小分划的十分之一,即不超过6″。
如果反光镜进光情况不佳,读数显微镜调焦不好,以及观测者的操作不 熟练,则估读误差可能超过6″。
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

二、观测误差
(1)对中误差:仪器中心与测站点不在同一铅垂线上,造成测 角误差。对中误差的影响与偏心距成正比,与边长成反比。所以
测水平角时要仔细对中,在短边测量时更要差引起的竖轴倾斜误差,在同一测站竖轴倾斜的方向不变,
它对水平角观测的影响与观测目标的倾角有关,倾角愈大,影响
气折光对瞄准目标的影响。
也愈大。竖轴倾斜误差不能通过盘左、盘右的观测方法加以消除。
因此,必须注意仪器照准部水准管轴与竖轴垂直的检校,在观测
中注意整平。一般规定,在观测过程中,水准管气泡偏离中央不
应超过一格。
• (3)目标偏心误差: 由标杆倾斜引起。
该误差与偏心距 e 成正比,与边长成反比。因此,在水平角观
测中,除注意把标杆立直外,还应尽量照准标杆的底部,尤其当 短边较短时,更应注意。
第七节、水平角测量误差来源及消减措施
• 一、仪器误差:
• (1)仪器制造和加工不完善引起的误差,如度盘分划不均匀,水平度盘
偏心等。 • (2)仪器检校不完善引起的误差 1)视准轴误差:由视准轴不垂直横轴引起的,对水平方向观测值的影 响为2c,可采用盘左、盘右观测值取平均的方法加以消除。 2)横轴误差:横轴不垂直于竖轴,盘左、盘右观测时对水平角影响为i 角误差,也可以采用盘左、盘右观测值取平均的方法消除。

(4)照准误差 照准误差与望远镜的放大倍率有关。正常人眼睛的最小分辨角为60″,当 所观察的两点对眼睛构成的视角小于60″时就不能分辨。通过放大率为V 的望远镜照准目标时,照准误差为60″/v。一般J6级光学经纬仪望远镜的 放大倍率为25-30倍,则最大的照准误差为2.0″-2.4″。此外,照准误差 还与目标的亮度及视差的消除程度有关。

(5)读数误差 读数误差主要取决于仪器读数设备。对于DJ6型光学经纬仪,用分微尺读
数,一般估读误差不超过分微尺上最小分划的十分之一,即不超过6″。
如果反光镜进光情况不佳,读数显微镜调焦不好,以及观测者的操作不 熟练,则估读误差可能超过6″。
• 三、外界条件的影响
如大风、日晒、土质对仪器稳定性及气泡居中的影响,大气热辐射、大
3)竖轴倾斜误差:由水准管轴不垂直于竖轴引起的误差,这种误
差无法用观测方法来消除,因此,在视线倾斜过大的地区观测水平 角,要特别注意仪器的整平。 4)度盘偏心差:由于度盘加工及安装不完善引起的,使照准部旋 转中心与水平度盘的圆心不重合。该误差可采用盘左、盘右读数取 平均的方法予以减小。 5)度盘刻划不均匀误差:由于仪器加工不完善引起的。在高精度 测量时,在各测回间变换度盘起始读数( 180°/n),减小这项误 差的影响。 6)竖盘指标差:可以用盘左、盘右取平均的方法消除。
