地下连续墙形式特点及构造型式分析

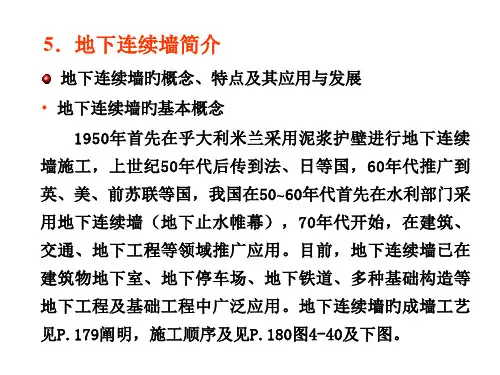

第五章-地下连续墙
施工平面布置 • 机械布置及运营路线 • 灌注机具布置 • 泥浆制备与处理设施布置 • 出土运送路线 • 钢筋加工与堆放场地 • 搅拌站设置 • 库房、料场、混凝土运送路线、临时设施布置
施工进度计划、材料及劳动力供给
安全措施、质量管理、技术组织等
• 地下连续墙施工 修筑导墙 • 导墙旳作用
挡土，预防槽口坍塌 作为施工旳基准
地下连续墙设计计算简介 • 地下连续墙旳破坏类型
稳定性破坏
整体失稳（倾覆、滑移） 基坑隆起
管涌、流砂
强度破坏
支撑强度不足、压屈 墙体强度不足
• 地下连续墙设计计算措施 荷载计算 • 土压力计算
1）古典土压力理论 2）静止土压力理论 3）经验图式 • 水压力计算：水土合算、水土分算 墙体内力计算：常用板桩计算措施计算（参见P.201表 5-5）。
支撑作用：利用内外压差形成外 向静水压力，预防槽壁坍塌
形成泥皮：防渗、保持内外压差
护壁泥浆旳种类见P.182表4-3
根据槽内外压差与土抗剪强度之间旳关系，可由下式拟 定采用泥浆护壁时旳沟槽临界深度（Meyehof公式）：
H cr
Nτ K0γ' γ1'
N：条形基础承载力系数，对于矩形沟槽，N=4(1+B/L)；
τ：土旳不排水剪强度；
K0：静止土压力系数
γ’：土体有效重度；
γ1’：土体有效重度；
沟槽旳倒塌安全系数：
粘性土： K Nτ p0m p1m
砂土：
K 2( - 1 )1/2 tan 1
p0m：槽壁外侧土压力及水压力； p1m：槽壁内侧泥浆压力； γ：砂土 γ1：泥浆重度 φ：砂土内摩擦角
• 泥浆性质旳控制指标 1）泥浆旳相对密度（比重）：膨润土泥浆 1.05~1.15 2）粘度：与土质有关，渗透能力大，用粘度大旳泥浆 3）含砂量：含砂量大，粘度低，新鲜泥浆含砂量<4% 4）失水量与泥皮：失水量大，泥皮厚且疏松，不利施工 5）pH值：pH>11，泥浆产生分层现象，失去护壁作用 6）胶体率及稳定性：胶体率高，悬浮钻渣能力强；稳定 性好，泥浆分布均匀 7）静切力：静切力大，悬浮土渣能力强
一建地连墙知识点总结
一建地连墙知识点总结一、地连墙的定义与结构特点。
1. 定义。
- 地下连续墙是基础工程在地面上采用一种挖槽机械，沿着深开挖工程的周边轴线，在泥浆护壁条件下，开挖出一条狭长的深槽，清槽后，在槽内吊放钢筋笼，然后用导管法灌筑水下混凝土筑成一个单元槽段，如此逐段进行，在地下筑成一道连续的钢筋混凝土墙壁，作为截水、防渗、承重、挡水结构。
2. 结构特点。
- 刚度大：能承受较大的侧向压力，在深基坑支护工程中，可有效减少基坑变形。
例如在城市繁华地段的深基坑工程中，地连墙的大刚度可以保护周边建筑物和地下管线的安全。
- 整体性好：由于是连续的墙体结构，各单元槽段之间通过特殊的接头连接，形成一个整体，提高了结构的稳定性。
- 防渗性能好：墙体连续且混凝土质量可得到较好控制，能够有效地阻止地下水的渗漏，适用于地下水位较高的地区。
二、地连墙的施工工艺。
1. 导墙施工。
- 作用。
- 作为地下连续墙施工的基准，控制墙体的平面位置和垂直度。
例如，导墙的中心线就是地连墙的中心线，为挖槽设备提供导向。
- 存储泥浆，稳定槽内泥浆液位，防止槽壁坍塌。
- 施工要求。
- 导墙的深度一般为1 - 2m，具体深度根据地质条件确定。
在软土地层中，导墙深度要适当加深。
- 导墙的内墙面应垂直，内外导墙之间的净距应比地下连续墙的设计厚度大4 - 6cm。
2. 泥浆制备与管理。
- 泥浆作用。
- 护壁：泥浆在槽壁上形成一层泥皮，阻止地下水和槽壁土体接触，防止槽壁坍塌。
- 携渣：在挖槽过程中，泥浆将槽内的土渣携带出槽外，保持槽内清洁。
- 泥浆制备材料。
- 主要由膨润土、水、外加剂（如增粘剂、分散剂等）组成。
膨润土的质量对泥浆性能影响较大，应选择优质膨润土。
- 泥浆性能指标。
- 比重：一般控制在1.05 - 1.15之间。
比重过大，会增加混凝土浇筑时的阻力；比重过小，护壁效果差。
- 粘度：通常为18 - 25s。
粘度合适才能保证泥浆的携渣和护壁能力。
- 含砂率：应小于4%，含砂率过高会影响泥浆的护壁效果并磨损设备。
《地下连续墙结构》课件
1 前期准备
地下连续墙施工前需要做好勘察、设计、材 料准备、安全规划等。
2 围护结构的建立
地下连续墙的围护结构有深挖土墙、草坪角 阵墙、护岸结构等。
3 桩基础处理
地下连续墙的施工需要进行桩基础处理，防 止土方塌方和墙体倾斜。
4 连续墙开挖与加固
开挖后，需要根据设计方案选择不同的加固 措施，如加固钢筋架、施工中涂抹混凝土等。
地下连续墙的设计和计算
1
设计原则
地下连续墙设计应遵循安全可靠、经济
力学计算方法
2
合理、施工方便的原则。
力学计算方法包括有限元法、解析法、
数值模拟法等。
3
抗震设计
地下连续墙需要进行抗震设计，提高抗 震性能。
地下连续墙的质量验收和监测
质量验收标准
质量验收应遵循相关标准和规范，如工程质量验收 规范。
监测方法
常用监测方法有钢筋测量、应力测量、收敛测量等。
地下连续墙的应用
地铁工程
地下连续墙广泛应用于地铁路基、车站、夹层等。
地下商业工程
地下连续墙是地下商业工程的一个主要构造，如 购物中心、地下停车场等。
水利工程
地下连续墙在水利工程中主要应用于水库、大坝、 隧洞等。
其他工程
地下连续墙还广泛应用于其他类型的工程，如高 速公路、机场等。
地下连续墙结构
探究地下连续墙的概念、构造、施工、设计和计算、以及应用、发展趋势和 对工程建设的启示。
地下连续墙的概念
定义
地下连续墙是深基坑围护结 构的一种，它是用在特定条 件下作为深基础工程的一种 主要的支护结构。
历史
最早地下连续墙用于公路建 设，如今则广泛应用于地铁、 商业、水利等工程领域。
地下连续墙
2.5 沉井基础与管柱基础
2.4.2 管柱基础
结构特点：由（预应力）钢筋混 凝土管柱群或钢管柱群、钢筋混 凝土承台组成的基础结构形式。
适用范围：水面上施工。
分类： ➢高承台管柱基础：承台位于地面或河 床面以上； ➢低承台管柱基础；承台位于地面或河 床面以下；
Department of Civil Engineering
Department of Civil Engineering
施工特点 适用于各种土质 施工时振动小、噪音低 对邻近的结构和地下设施影响小。 防渗性能好； 无需降水，无需放坡 可用于“逆筑法”施工
施工工艺 1）开挖导沟，修筑导墙 导墙作用： 为连续墙定线、定标高、支撑地 面机械的施工荷载、稳定土体、存 放泥浆等。
Department of Civil Engineering
2）泥浆护壁 泥浆兼有：护壁、携渣、冷却和润滑作用。
3）分段挖槽 设备：多头钻机、抓斗式挖槽机、冲击钻等。
Department of Civil Engineering
4）清槽换浆 吸出底部泥浆、沉淀处理后注回槽内。
5）放入接头管及钢筋骨架 注意对中、垂直、上部担在导墙上。

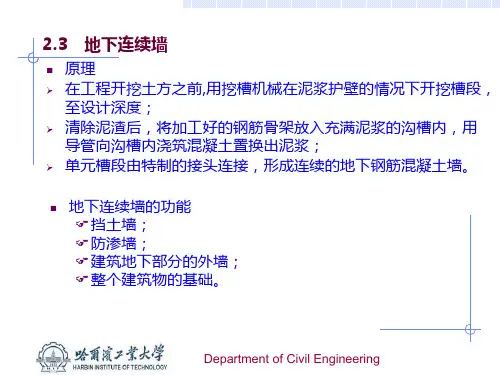

2.3 地下连续墙
原理 ➢ 在工程开挖土方之前,用挖槽机械在泥浆护壁的情况下开挖槽段，
至设计深度； ➢ 清除泥渣后，将加工好的钢筋骨架放入充满泥浆的沟槽内，用
导管向沟槽内浇筑混凝土置换出泥浆； ➢ 单元槽段由特制的接头连接，形成连续的地下钢筋混凝土墙。
地下连续墙的功能 挡土墙； 防渗墙； 建筑地下部分的外墙； 整个建筑物的基础。
6）浇混凝土 由导管将混凝土直接灌注到槽底部。
地下连续墙特点范文
地下连续墙特点范文1.结构稳定性：地下连续墙通常由混凝土或钢筋混凝土等材料构成，具有较高的抗压和抗弯强度，能够承受较大的土压力和水压力。
同时，墙体的垂直性能好，能够有效地支撑土体和承受上部建筑物的荷载。
2.密封性好：地下连续墙在施工中采用防渗措施，如设置防渗屏障、灌浆处理等，能够有效地避免地下水或土体渗漏进入地下空间，从而保证地下工程的干燥和安全。
3.适应性强：地下连续墙的设计和施工可根据具体的地质条件和工程要求进行调整和改进，因而具有较强的适应性。
无论是在城市中心还是在沿海地区，地下连续墙都能够有效地应对各种复杂条件下的地下工程问题。
4.施工周期短：地下连续墙的施工相对简便，可以采用现场浇筑或预制板块拼接的方式进行，从而减少了施工周期。
此外，地下连续墙的结构形式较为规整，可以实现模块化生产和施工，进一步提高施工效率。
5.可持续性：地下连续墙的材料大多为可再生的天然资源，如石灰石、砂石、混凝土等，符合可持续发展的原则。
同时，地下连续墙可以根据实际需要进行拆除和重建，材料可以进行回收再利用，减少了对环境的影响。
6.维护成本低：地下连续墙的材料大多为常见的建筑材料，供应充足且价格相对较低。
在使用过程中，地下连续墙基本上不需要维护，可以有效减少后期运营成本，降低了地下工程的整体成本。
在实际的工程应用中，地下连续墙已经得到了广泛的应用，尤其在大型城市的地下基础设施建设中起到了重要的作用。
通过科学的设计和施工，地下连续墙能够有效地加固土体、防止土体沉降，保护地下管线的安全和稳定，对于提高城市的地下空间利用率和人民生活质量具有积极的促进作用。
地下连续墙概念及特点
地下连续墙概念及特点地下连续墙，也称为连续墙、连续承台，是指在地下土体中采用连续的墙体或承台来形成一道连续的结构，用于挡土、抗渗或承载的地下工程结构。
地下连续墙一般由纵向的深槽、桩或墙板构成，它们通过连接技术形成一个连续的结构体系。
地下连续墙可以采用不同的结构形式，如混凝土挡土墙、钢板桩、连续墙、桩基础等。
1.抗渗性：地下连续墙通过挡土的同时，也能有效地抵抗地下水的渗透。
在地下工程中，地下水的渗透是常见的问题，它可能会引起土体液化、土体膨胀、沉降等不稳定现象。
地下连续墙的存在可以阻挡地下水进入工程区域，保护地下结构的稳定性。
2.承载性：地下连续墙具有较强的承载能力，在承受侧向挤压力和竖向荷载的同时，还能保持结构的稳定性。
地下连续墙可以通过合理设计，增加其抗弯刚度和抗剪刚度，提高承载能力。
3.灵活性：地下连续墙的设计和施工相对灵活，可根据具体工程需要进行调整和变化。
根据工程要求，可以选择不同材料、不同墙体形式，使地下连续墙能够适应不同的地质条件和荷载条件。
4.经济性：地下连续墙的施工相对简单，且材料成本较低，可以在较短的时间内完成。
由于地下连续墙的特点，能够有效地提高工程的稳定性和盈利性。
地下连续墙在地下工程中有广泛的应用。
它常见于地铁隧道、地下车库、堤坝、大型建筑基础等工程中。
在地下隧道中，地下连续墙可以用于防止水和泥土渗入隧道，保护施工人员和设备的安全。
在地下车库中，地下连续墙可以用于分隔车位、提高车库的利用率。
在堤坝工程中，地下连续墙可以用于增加堤坝的稳定性，抵抗侧向渗流。
在大型建筑基础中，地下连续墙可以用于提高土体的抗剪力和抗滑移能力。
总而言之，地下连续墙作为一种常用的地下工程结构，具有抗渗、承载、灵活和经济等特点。
它的设计和施工相对灵活，可以根据具体的工程要求进行调整和变化，能够适应不同的地质条件和荷载条件。
在地下工程中，地下连续墙的应用广泛，可用于挡土、抗渗、承载等目的，提高工程的稳定性和盈利性。
基础工程—地下连续墙
（2）地下连续墙承担自重、地下室楼板传
递的一部分荷载和上部结构的竖向荷载。
20
一、地下连续墙竖向承载力与沉降计算
1、桩基规范法 地下连续墙侧阻力:
F b fi li
地下连续墙端阻力:
Rb f p ab
21
一、地下连续墙竖向承载力与沉降计算
2、基床系数法
基床系数法将地下连续 墙、桩和底板下的地基
一、地下连续墙竖向承载力与沉降计算
试验成果：
加载初期的低荷载阶段和后期的高荷载阶
段，地下连续墙的承载机理不同。
地下连续墙的试验结果与灌注桩相比，有
同等的或更好的承载性能。
墙侧摩阻力与墙底阻力的发挥程度不同。
19Βιβλιοθήκη 一、地下连续墙竖向承载力与沉降计算
地下连续墙承重的主要形式： （1）地下连续墙只作为地下室外墙，不承 担上部结构的垂直荷载，仅承担自重和地下 室楼板传递的一部分荷载。
28
二、地下连续墙的接头设计
2、刚性接头
29
二、地下连续墙的接头设计
（二） 结构接头 结构接头是指地下连续墙与主体结构构件相 连的接头，使地下连续墙与主体基础结构共 同承担上部结构的垂直荷载。 1、刚性接头 2、铰接接头
3、不完全刚接
4、构造连接
30
二、地下连续墙的接头设计
1、刚性接头
31
二、地下连续墙的接头设计
2、铰接接头
32
二、地下连续墙的接头设计
3、不完全刚接
4、构造连接
33
地下连续墙的逆做法施工流程
34
地下连续墙的逆做法施工流程
第二步 施工地下连续墙
35
地下连续墙的逆做法施工流程
第三步 施工支撑桩和立柱
地下连续墙特点分析
地下连续墙特点分析地下连续墙是一种建筑工程结构形式，它的特点在于将墙体支撑力传递到地基或地下水平支撑结构上，形成一个防止地下水侵入和支撑周边土体的结构形式。
本文将对地下连续墙的特点进行分析。
1. 结构形式地下连续墙的结构形式是由单个或多个隔板板块组成的墙形结构，常采用混凝土的浇灌方式，以一次性完成墙体的承载和地基与周边土体的支撑。
地下连续墙的宽度欠缺深度与不同的土质有关。
在常见的土质环境中，地下连续墙的宽度与深度比应该在1:4至1:6之间。
2. 施工质量地下连续墙的施工质量直接影响着地下连续墙的使用寿命以及安全性。
由于地下连续墙属于一种混凝土的工程结构，因此相应的施工质量与地下连续墙的使用寿命和安全性有着直接关系。
在施工中需要注意土壤质量、混凝土质量、及配筋等细节问题。
3. 支撑效果地下连续墙的主要作用是在施工过程中将周边土体进行固化，减缓地下水的压力，使地下水不能够进入建筑物夹层，进而提高地下空间的使用效益。
地下连续墙的支撑效果与其厚度、深度、土体压力有关系，其中厚度是支撑效果的主要影响参数。
在不同的土体压力下，地下连续墙的效果也会不同，以此来实现地下连续墙的柔性支撑作用。
4. 相对位移控制由于岩土物质的差异性以及施工过程中的不稳定性，地下连续墙的相对位移在使用过程中是无法消除的。
地下连续墙的相对位移是与土壤性质、地下水流动方向、地面高度、时间长短等条件有关系，因此在设计和施工过程中，需要对诸多因素进行综合考虑，以确保地下连续墙的相对位移不会对地下管网、建筑物、附属设施等造成影响。
5. 施工工艺地下连续墙的施工工艺主要可以分为两种类型，即基坑开掘挖土与桩周挖土。
在施工时需要对钢筋、挑模、灌浆、检测、清洗、防水等工艺进行合理组合，以保证地下连续墙的施工质量、施工速度与施工成本。
同时，在施工中也需要对施工污染、维护保养等诸多问题进行合理规划。
总之，地下连续墙是一类特殊的建筑物结构，其特点在于从地下向上承载建筑物负荷，同时具有增强周边土体的效果。
地下连续墙_(完整版)ppt课件
17
地下连续墙竖向承载力与沉降计算
地下连续墙的竖向承载力计算可用桩基规范法和基床 系数法： ✓桩基规范法
地下连续墙侧摩阻力 F b fili
地下连续墙端阻力为 Rb f pab
计算中一般考虑地下连续墙上的荷载完全由地下连续 墙承担，因此承受较大荷载的地下连续墙槽段要有足够 深度，使其与土层间的摩阻力和端阻力平衡地下连续墙 的竖向荷载，不考虑可能发生地下连续墙上一部分传递 给基础底板的情况
22
23
7.3.1 地下连续墙设计计算要点
✓地下连续墙设计要点 •地下连续墙承受垂直偏心荷载，或地下结构内设有边柱 和托梁时，应考虑其对墙体和边柱的偏心作用，墙顶圈 梁与墙体及上部结构的连接处应验算截面受剪承载力 •作为地下室外墙的承重地下连续墙的倾斜度、墙面平整 度及预埋件位置，均应满足主体工程地下结构设计要求， 一般情况下，墙面倾斜度不大于1/300。若在墙深范围内 地层中有较厚的砂土和粉土时，地下连续墙成槽时应采 取地基预加固措施，确保墙体质量和槽段接缝处防渗性 能。
24
25
施工接头 ✓柔性接头：圆心锁口管接头、波形管（双波、三波） 接头、预制接头和橡胶止水带接头。抗剪、抗弯能力差、 一般不用做主体结构的地下连续墙结构，当地下连续墙 仅作为地下室外墙，不承担上部结构的垂直荷载或分担 荷载较小，通过采取一些结构措施，可采用柔性接头
圆形锁口管接头
波纹竹接头
混凝土预制接头
14
15
地下连续墙竖向承载力与沉降计算
✓ 其他荷载试验表明 • 底端阻力和四周摩阻力可取灌注桩的同类性质 承载力的平均值 • 由于基坑开挖面临空面的影响及开挖后土压力 性质的变化而引起的开挖效应使侧壁摩阻力降低 30% ✓ 目前无详尽的设计规范，根据国内外关于地下 连续墙承重的研究和大量的工程实践，可认为其 设计可参照桩基设计原理进行
地下连续墙
一．地下连续墙的概念利用各种挖槽机械, 借助于泥浆的护壁作用, 在地下挖出窄而深的沟槽, 并在其内浇注适当的材料（图1）而形成一道具有防渗（水）、挡土和承重功能的连续的地下墙体, 称为地下连续墙（图2）。
图1 地下连续墙施工示意图图2 地下连续墙示意图二．地下连续墙的特点1.优点（1）施工是振动小, 噪音低, 非常适用于在城市施工（2）墙体刚度大, 极少发生地基沉降或塌方事故（3）防渗能力好, 对周边建筑物或管道的影响变得很少（4）可以贴近施工（5）可用于逆作法施工（6）适用于多种地基条件（7）可用作刚性基础（8）安全经济（9）占地少, 可以充分利用建筑红线以内有限的地面和空间, 充分发挥投资效益2.工效高, 工期短, 质量可靠, 经济效益高3.缺点（1）在一些特殊的地质条件下, 施工难度很大（2）如果施工方法不当或地质条件很特殊, 可能出现相邻墙段不能对齐和漏水的问题（3）地下连续墙如果用作临时的挡土结构, 比其他方法所用的费用要高些在城市施工时, 废泥浆的处理比较麻烦三．地下连续墙适用范围（1）地下连续墙具有显著的优越性, 结合经济性的考虑, 地下连续墙主要适用于以下条件的基坑工程:（2）地下连续墙可充分利用建筑红线范围内的空间, 且其刚度有利于控制基坑变形, 故常用于场地空间狭小, 且周边环境变形要求严格的基坑工程；（3）除了具备很强的抗弯刚度可用于抵抗水土压力外, 地下连续墙具有竖向承载能力及防渗功能, 可以用于作为地下室外墙, 成为地下结构的一部分, 亦可用于逆作法施工, 实现地上和地下同步施工, 缩短工期；由于地下连续墙只有在一定的深度范围内才具有较好的经济性和特有的优势, 故一般适用于开挖深度大于10m的深基坑工程, 其他围护结构无法满足要求时可采用地下连续墙；基坑开挖深度很大, 且需截断深层的含水层, 采用其他止水帷幕难以满足需求时, 可采用地下连续墙, 目前地下连续墙最大施工深度可达150m, 最大施工厚度可达2.5m。
建筑施工中的地下连续墙技术分析
建筑施工中的地下连续墙技术分析地下连续墙是建筑工程中常见的一种建筑技术，它主要用于基坑围护和隧道的支护。
地下连续墙有较强的刚度和稳定性，可以有效地控制基坑土体的变形，同时也可以保证基坑周围的安全。
本文将对地下连续墙的技术进行分析。
一、地下连续墙的构造形式地下连续墙通常由钢筋混凝土钢筋网格、预制混凝土板或钢板组合而成。
其结构形式有：（1）常规挖开式地下连续墙常规挖开式地下连续墙是利用挖土机或钻机在基坑周围挖掘出一定深度的土层，在土体中钉入或混凝土灌注连续墙构件，形成结构体系的一种地下连续墙。
该墙的结构构件可以是混凝土钢筋网格、钢板、钻孔灌注桩等。
常规挖开式地下连续墙适用于特别困难的地形地质条件和存在严重城市建筑密集区域中的重大基础设施。
常规挖开式地下连续墙适宜用于综合基坑、地下大夹层、沟道加宽、排水沟、隧道和桥梁隧道等工程。
（2）环保型地下连续墙环保型地下连续墙是一种新型的人工穿孔土墙，具有节约成本，施工方便，环保节能等优点。
其制作材料为纯天然土壤及稻草，基本不耗能耗材，施工方式类似于大众玩具——积木模型拼接。
该墙体结构非常紧密，能有效抵御地下水压力的破坏，是现代基础建设领域中的一项创新技术。
地下连续墙的施工一般分为以下几个步骤：（1）基坑开挖施工前，需要对基坑进行开挖，开挖深度与墙体高度一致，同时需考虑周围建筑物和地下管线的影响。
（2）土墙钢筋的制作和安装在基坑周围挖掘出墙体形状后，需要施工人员进行土墙钢筋的制作和安装。
土墙钢筋的具体尺寸大小和数量等需要根据墙体设计图纸进行确定。
（3）土墙混凝土灌注土墙钢筋安装完成后，需要进行混凝土灌注。
混凝土灌注过程中需要注意混凝土的均匀性和流动性等问题，以保证墙体的稳定性和强度。
（4）土墙附属设备的安装在混凝土灌注完成后，需要安装土墙附属设备，如水泥板、防水板、支撑架等。
（5）土墙后续工程施工土墙的安装完成后，需要进行后续工程的施工，如基底回填、地下室结构建造等。
地下连续墙_(完整版)
10
作为主体结构的几种形式的地下连续墙的特点
单独壁式 将地下连续墙直接用做主 体结构地下室外边墙。此种布 臵形式壁体构造简单，地下室 内部不需另作受力结构层。但 这种方式主体结构与地下连续 墙的节点需满足结构受力要求， 地下连续墙槽段接头要有较好 的防渗性。许多土建工程中常 在地下连续墙内侧做一道建筑 内墙（一砖墙），两墙之间设 排水沟，解决渗漏问题
地下连续墙的适用条件
处于软弱地基的深大基坑，周围又有密集的建筑群或 重要地下管线，对周围地面沉降和建筑物沉降要求需严 格限制时 围护结构亦作为主体结构的一部分，且对抗渗有较严 格要求时 采用逆作法施工，地上和地下同步施工时
7
7.1.2 地下连续墙的类型 工程应用中的连续墙形式
板壁式：应用最多，适用于各种直线段和圆弧段墙体 T形和π形地下连续墙：适用于开挖深度较大，支撑垂 直间距大的情况 格形地下连续墙：前两种组合在一起的结构形式，可不 设支撑，靠其自重维持墙体的稳定 预应力U形折板地下连续墙：新式地下连续墙，是一种 空间受力结构，刚度大、变形小、能节省材料
7.2.1 地下连续墙承载力
14
地下连续墙竖向承载力与沉降计算
日本大林组在东京都千代田和千叶县流山市进行了地下连 续墙垂直承载力试验。试验墙断面为60cm×180cm，深墙分 别为51.2m和24m，相应的桩尖底层分别为沙砾层、细砂层， 两者N值均大于50，加载采用慢速多循环式。试验结论： • 在加载初期的低荷载阶段和后期的高荷载阶段，地下连续 梁的承载机理不同。初期，荷载大部分由墙周摩擦力承担； 后期，周围摩擦力已基本达到极限值，增加的荷载最要由墙 底地基承担，底部沉降量的比重愈来愈大。 • 有等同于或好于灌注桩的承载能力 • 轴向力分布：荷载达到6000kN，荷载还没有传到墙底， 8000kN开始，传递到墙底的荷载才逐渐增加。墙顶部分荷载 的增量和传递到墙底的荷载增加量相等。
地下连续墙概念及特点
地下连续墙概念及特点地下连续墙是一种沿墙体纵向一直施工的挖土方法，一般采用搅拌桩机进行施工。
其施工步骤包括先在地下挖掘出一个槽道，然后在这个槽道中通过搅拌桩机舀取土层并加入水泥、沙子等材料进行搅拌，形成固化的混凝土，以此构成地下连续墙。
1.高度的刚度：地下连续墙通常采用钢筋混凝土或预制混凝土，具有较高的刚度和抗弯能力，能够承受大的水平荷载和倾覆力。
2.抗渗性好：在施工时加入水泥、沙子等材料进行搅拌，形成固化的混凝土，能够有效防止地下水的渗漏，保证地下工程的稳定和安全。
3.施工速度快：地下连续墙的施工过程只需纵向挖掘，并且可以连续进行，不需要大范围的土方移动，因此比传统的地下墙体施工速度更快，能够节省时间和成本。
4.灵活性好：地下连续墙适用于各种土层和工程条件，能够满足不同工程的需求。
同时，地下连续墙的尺寸和形状可以根据实际情况进行调整，具有较高的灵活性。
5.环保节能：地下连续墙采用混凝土作为主要材料，具有较好的环保性能。
同时，在施工过程中，由于不需要大范围的土方移动，减少了挖掘机械的使用，降低了能源消耗和环境污染。
1.土方支护：地下连续墙可以作为土方开挖的支护结构，能够有效控制土方的沉降和土体的稳定性，保证施工安全。
2.挡土墙：地下连续墙可以作为挡土墙使用，用于围护土堆、固定边坡等，具有良好的抗倾覆和支撑能力。
3.地下结构支护：地下连续墙可以作为地下结构如地下车库、地铁车站等的支护结构，能够提供良好的地下空间。
4.水污染防治工程：地下连续墙可以作为水工工程的一种，用于防治地下水和土壤的污染，例如污水处理厂、堤坝等。
5.地下隧道施工：地下连续墙可以作为隧道施工中的支护结构，能够提供稳定的工作面，保证施工的顺利进行。
综上所述，地下连续墙具有高度的刚度、抗渗性好，施工速度快、灵活性好以及环保节能等特点。
它广泛应用于各种土方支护、挡土墙、地下结构支护、水污染防治工程以及地下隧道施工等工程领域。
地下连续墙的导墙类型截面
地下连续墙的导墙类型截面一、地下连续墙的概念和作用地下连续墙是一种固定土体的结构，通常用于控制土体的位移和稳定性，以及防止水流和土壤渗透。
它可以被视为一种深基础，因为它将重量传递到较深的地层。
在建筑工程中，地下连续墙通常用于建造地下车库、隧道、地铁站等。
二、导墙类型1. 桩式导墙桩式导墙是将钢筋混凝土桩嵌入土壤中以形成一道连续的支撑结构。
这种类型的导墙通常使用较小的钢筋混凝土桩（直径约30厘米），并且需要在两侧加固以确保其稳定性。
2. 挖掘型导墙挖掘型导墙是通过挖掘出一个U形或L形槽来形成一个连续的支撑结构。
这种类型的导墙通常使用锚杆或混凝土梁来增强其稳定性。
3. 钢板桩式导墙钢板桩式导墙是将钢板桩安装在井壁上以形成一个连续的支撑结构。
这种类型的导墙通常使用较小的钢板桩（宽度约为50-100厘米），并且需要在两侧加固以确保其稳定性。
三、截面类型1. 箱形截面箱形截面是一种常见的地下连续墙截面类型，它具有高强度和刚度，并且可以承受大量的土压力和水压力。
它通常由钢筋混凝土或预应力混凝土制成，具有优异的抗震能力。
2. 圆形截面圆形截面是一种简单而有效的地下连续墙截面类型，它可以在不同方向上承受不同程度的荷载。
它通常由钢筋混凝土或预应力混凝土制成，具有良好的抗震能力和耐久性。
3. T形截面T形截面是一种适用于较小深度和较小荷载条件下的地下连续墙截面类型。
它通常由钢筋混凝土或预应力混凝土制成，具有较好的刚度和强度。
4. L形截面L形截面是一种适用于边坡支护和防止土体滑动的地下连续墙截面类型。
它通常由钢筋混凝土或预应力混凝土制成，具有较好的抗震能力和耐久性。
四、总结地下连续墙是一种重要的结构，在建筑工程中具有广泛的应用。
导墙类型包括桩式导墙、挖掘型导墙和钢板桩式导墙，截面类型包括箱形截面、圆形截面、T形截面和L形截面。
选择合适的导墙类型和截面类型对于确保地下连续墙的稳定性和安全性至关重要。
地下连续墙特点及施工技术要点
地下连续墙特点及施工技术要点随着我国经济迅猛发展，城乡一体化进程加快，大城市城市基础设施建设需求大增，地铁等城市地下空间的开放和利用有效缓解了城乡建设用地不足的现状，也为人们的生活带来了西方人许多便捷。
城乡地下空间建设地下连续墙技术得到了广泛应用，地下连续墙技术是十九世纪四、五十年代发展起来的一项先进的深基础施工技术，在世界很多国家都得到使用和推广，广泛应用于水利、建筑、交通及地下工程中。
本文针对地下连续墙技术要点及质量控制问题做一些探讨，以期能够为相关工程的提供借鉴与参考。
1地下连续墙概述1.1地下连续墙的概念连续墙常常用于民用房屋建筑，是以钢筋结合混凝土浆料为主，用于抵消建筑物的自动作用力的一种基层加固结构。
除此之外，连续墙还具有防水的功能。
地下连续墙风压则是在地面以下用于支承建筑物荷载、截水防渗或挡土支护而构筑的连续墙体。
1.2地底下连续墙的特点第三层地下连续墙在地下空间建设中应用广泛，具有鲜明的特点。
地下连续墙建设工期较短，完成质量高，经济效益显著;同时地下中曾连续墙在施工过程中振动小、噪声低，因此非常适用于适用于城市环境吊装;地下连续墙营业面积较少，防身性能突出，因此可以贴近代之以建筑物注重施工;防空洞连续墙体刚度较大，已成为深基坑支护工程中必不可少的挡土工程建设结构。
地下连续墙在具有以上优点的同时，也存在着一定的缺陷或不足。
首先地下连续墙作为临时挡七结构，其花费费用幅度大较高;废泥浆的处理一直是城市建设中地下连续墙施工的主要问题;同时地下连续墙对于施工工艺要求，对于类似地段的施工，工艺方法的失误容易导致相邻地下连续墙的结构错位及漏水，加大了施工难度。
3结语曲线顶管施工技术是两门一门综合性的技术，也是比较好的、比较难的施工技术，顶管施工随着管道的发展已越来越普及，纳米技术也越来越宽。
本文总结了曲线顶管施工技术的主要四种施工工艺方法，包括楔形套环及楔形垫块法、蚯式顶进方法、半盾构法和单元切线J顶管法。
建筑施工中的地下连续墙技术分析
建筑施工中的地下连续墙技术分析地下连续墙是指建筑施工中为了控制地下水位、保护围护结构而建造的连续墙体。
它广泛应用于基坑围护、地下工程、城市地铁等建设中。
地下连续墙技术是建筑工程中的重要技术之一，具有重要的经济和安全意义。
地下连续墙一般由选择的材料和结构组成，施工工艺主要有埋置钢筋混凝土连续墙、搅拌桩墙、钢板桩墙等多种形式。
埋置钢筋混凝土连续墙常用于大型基坑围护工程，具有较好的整体刚度和稳定性；搅拌桩墙适用于较深的基坑围护，具有较好的承载能力；钢板桩墙适用于较小型的基坑围护，具有施工速度快的优势。
地下连续墙技术的施工过程通常包括以下几个步骤：进行基坑的挖掘和清理；然后，在基坑底部钻孔并安装锚杆或桩基；随后，根据设计要求，安装连续墙的结构和材料；施工完成后进行监测和维护，并且根据需要进行必要的加固。
地下连续墙技术具有以下优势：1. 控制地下水位：地下连续墙在建筑施工过程中起到了围护结构的作用，能够有效地控制地下水位，并减少地面沉降和地面水位的波动，保证了施工工程的顺利进行。
2. 提供稳定的围护结构：地下连续墙的施工能够提供稳定的围护结构，保证施工工程的安全进行。
地下连续墙可以承受较大的荷载，提高了工程的承载能力。
3. 减少土方开挖量：地下连续墙技术可以减少基坑土方的开挖量，从而减轻了施工过程中对环境的影响，节约了土方开挖和处理的成本。
4. 施工速度快：地下连续墙技术施工速度较快，尤其是钢板桩墙的施工更加高效，能够节约施工时间，提高项目的进度。
地下连续墙技术在实际应用中也存在一些问题和挑战，比如施工过程中可能会发生墙体倾斜或者破坏，需要进行相应的监测和维护；材料和结构的选择也需要根据具体的工程环境，确保施工工程的质量和安全。
地下连续墙技术在建筑施工中具有重要的地位和作用，能够有效地控制地下水位、提供稳定的围护结构，并且能够减少土方开挖量、提高施工速度。
随着施工技术和材料的不断发展，地下连续墙技术将更加完善和成熟，在未来的建筑施工中将继续发挥重要的作用。
第9章 地下连续墙结构
1. 概述
地下连续墙结构缺点 ： 1．弃土及废泥浆的处理问题； 2．地质条件和施工适用性问题； 3．槽壁坍塌问题； 4．现浇地下连续墙的墙面通常较粗糙； 5．地下连续墙如用作施工期间的临时挡土结构 时造价较高。
2. 地下连续墙挡土墙设计
地下连续墙的设计计算主要包括以下几个方面： 确定荷载，包括土、水压力等 确定入土深度 槽壁稳定验算； 地下连续墙静力计算； 配筋计算，构件强度验算，裂缝开展验算，垂直接 头计算。
2. 地下连续墙挡土墙设计
1. 板柱底端为自由的稳定状态连续墙深度的确定
2. 地下连续墙挡土墙设计
2. 板柱底端为嵌固的稳定状态
2. 地下连续墙挡土墙设计
2. 板柱底端为嵌固的稳定状态
2. 地下连续墙挡土墙设计
连续墙厚度的确定 连续墙的厚度应根据连续墙不同阶段的受力大 小、变形及裂缝控制要求等确定。 一般先预定为基坑开挖深度的3%--5%，最终 由结构计算、复核围施工 地下连续墙，作为地下室的边墙或基坑 的围护结构。
逆作法施工
在建筑物内部的浇筑中间支承柱，开挖 土方至第一层地下室底面标高，浇注梁及 部分的板，该层楼盖即可作为地下连续墙 刚度很大的支撑系统。然后在梁间没有浇 板的空档内，向下逐层施工各层地下室结 构。与此同时，在已完成底面梁板结构的 基础上，做上部结构。
地下连续墙的计算理论是从古典的假定土压力为已 知，不考虑墙体变形，不考虑横撑变形，逐渐发展 到考虑墙体变形，考虑横撑变形，直至考虑土体与 结构的共同作用，土压力随墙体变化而变化。见表 9-1、9-2。
2. 地下连续墙挡土墙设计
9.2.2 槽幅设计 槽幅是指地下连续墙一次开挖成槽的槽壁长度。 最小不得小于一次抓挖（钻挖）的宽度，最大 尺寸应根据槽壁稳定性确定。 目前3-6m，一般不超过8m。
