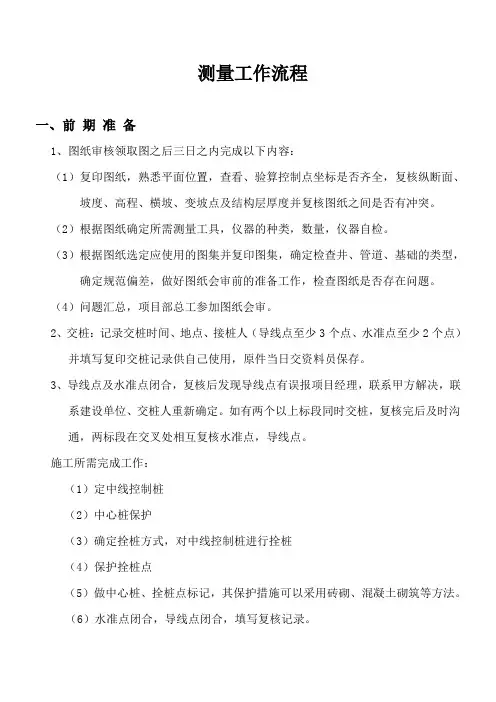

测量工作流程一、前期准备1、图纸审核领取图之后三日之内完成以下内容:(1)复印图纸,熟悉平面位置,查看、验算控制点坐标是否齐全,复核纵断面、坡度、高程、横坡、变坡点及结构层厚度并复核图纸之间是否有冲突。

(2)根据图纸确定所需测量工具,仪器的种类,数量,仪器自检。

(3)根据图纸选定应使用的图集并复印图集,确定检查井、管道、基础的类型,确定规范偏差,做好图纸会审前的准备工作,检查图纸是否存在问题。

(4)问题汇总,项目部总工参加图纸会审。

2、交桩:记录交桩时间、地点、接桩人(导线点至少3个点、水准点至少2个点)并填写复印交桩记录供自己使用,原件当日交资料员保存。

3、导线点及水准点闭合,复核后发现导线点有误报项目经理,联系甲方解决,联系建设单位、交桩人重新确定。

如有两个以上标段同时交桩,复核完后及时沟通,两标段在交叉处相互复核水准点,导线点。

施工所需完成工作:(1)定中线控制桩(2)中心桩保护(3)确定拴桩方式,对中线控制桩进行拴桩(4)保护拴桩点(5)做中心桩、拴桩点标记,其保护措施可以采用砖砌、混凝土砌筑等方法。

(6)水准点闭合,导线点闭合,填写复核记录。

(7)选择合适的位置加密闭合水准点、导线点(满足通视条件),做好水准点、导线点标记并保护。

(8)根据控制桩放道路中心线、边线、红线。

(9)测量仪器及控制点每周至少复核一次并记录备查。

4、绘制施工现场平面图,统计现场障碍物等情况,布设里程桩。

5、复测现状高程,一般10-20米横断面复测一组数据,若现状情况较复杂,则适当加密测量断面与复测点,保留原始记录,整理数据,绘制断面图,计算填挖方,做出结果并与施工图进行比较,将比较结果上报项目经理。

6、挖探沟,标识障碍物(种类、规格、深度,位置,所属单位,联系电话)制成表格,绘制平面图,分发资料(项目经理、施工处长、总工、测量人员、资料员)。

二、排水施工测量1、复核水准点、导线点。

准备所用图纸、图集。

根据每段沟槽底槽宽、挖深、放坡计算上口线宽度,按以上计算出的数据进行放线。

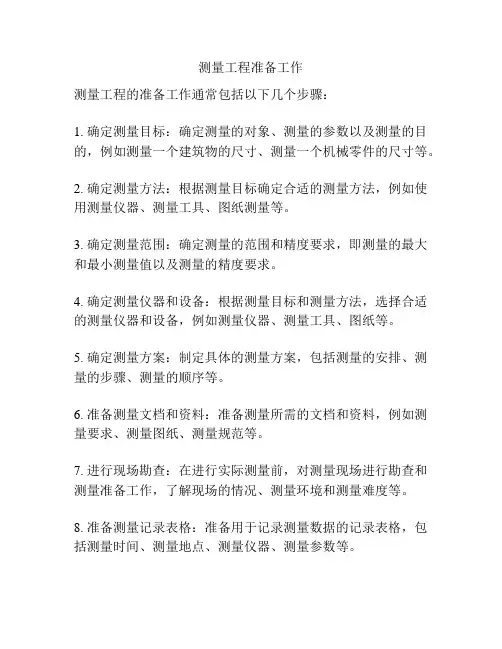

测量工程准备工作

测量工程准备工作

测量工程准备工作
测量工程的准备工作通常包括以下几个步骤:
1. 确定测量目标:确定测量的对象、测量的参数以及测量的目的,例如测量一个建筑物的尺寸、测量一个机械零件的尺寸等。

2. 确定测量方法:根据测量目标确定合适的测量方法,例如使用测量仪器、测量工具、图纸测量等。

3. 确定测量范围:确定测量的范围和精度要求,即测量的最大和最小测量值以及测量的精度要求。

4. 确定测量仪器和设备:根据测量目标和测量方法,选择合适的测量仪器和设备,例如测量仪器、测量工具、图纸等。

5. 确定测量方案:制定具体的测量方案,包括测量的安排、测量的步骤、测量的顺序等。

6. 准备测量文档和资料:准备测量所需的文档和资料,例如测量要求、测量图纸、测量规范等。

7. 进行现场勘查:在进行实际测量前,对测量现场进行勘查和测量准备工作,了解现场的情况、测量环境和测量难度等。

8. 准备测量记录表格:准备用于记录测量数据的记录表格,包括测量时间、测量地点、测量仪器、测量参数等。

9. 进行测量检查和校准:在进行实际测量前,对测量仪器进行检查和校准,确保测量的准确性和可靠性。

10. 测量现场安全防护:根据测量现场的特点,进行必要的安全防护措施,确保测量过程中的安全。

以上是测量工程的一般准备工作,具体的准备工作还需要根据具体的测量项目和测量要求来确定。

使用测绘技术进行工程测量的步骤

使用测绘技术进行工程测量的步骤

使用测绘技术进行工程测量的步骤工程测量是现代工程建设中不可或缺的一环。

随着测绘技术的不断发展和创新,工程测量的步骤也变得更加精确、高效。

本文将以使用测绘技术进行工程测量的步骤为主题,阐述其过程和注意事项。

一、前期准备在进行工程测量前,我们必须进行必要的前期准备工作。

首先,要对所测区域的地形、地貌、地质等情况进行详细的调查和分析,以了解该区域的地理环境特点。

其次,要制定测量方案和设计测量方案,明确测量的目的和要求。

最后,要准备好必要的测量仪器和设备,并对其进行校准和检验。

二、测量点布设测量点布设是工程测量中非常重要的一步。

通过合理的测量点布设,可以保证测量结果的准确性和可靠性。

在进行测量点布设时,需要根据测量任务的需要,选择合适的点位和方法。

一般情况下,我们会选择具有代表性的地物或地点作为测量点,以确保测量结果的有效性。

同时,还要注意测量点之间的空间布局,避免相互干扰和重复。

三、仪器校准和调试在进行实际测量之前,我们必须先对测量仪器进行校准和调试。

校准是指通过比对仪器测量结果与已知真值之间的差异,来确定测量仪器的误差和精度。

校准的目的是确保测量结果的准确性和可靠性。

在校准过程中,我们需要选择合适的基准点和方法,使用标准仪器进行比对,然后根据校准结果来进行调整和修正。

四、实际测量实际测量是工程测量的重要步骤之一。

在进行实际测量时,我们需要根据测量任务的要求,选择合适的测量方法和技术。

常用的测量方法包括全站仪测量、GPS测量、导线测量等。

根据测量任务的不同,我们可以选择单点测量、连续测量或网格测量等不同的测量方式。

同时,在实际测量过程中还要注意仪器的操作规范和要求,避免误操作和测量误差的产生。

五、数据处理与结果分析完成实际测量后,我们需要对测量数据进行处理和分析。

数据处理是指将测量数据进行筛选、整理、计算和修正,以得到准确的测量结果。

数据处理过程中,我们需要注意数据的有效性和合理性,避免因数据异常或错误而导致结果的偏差。

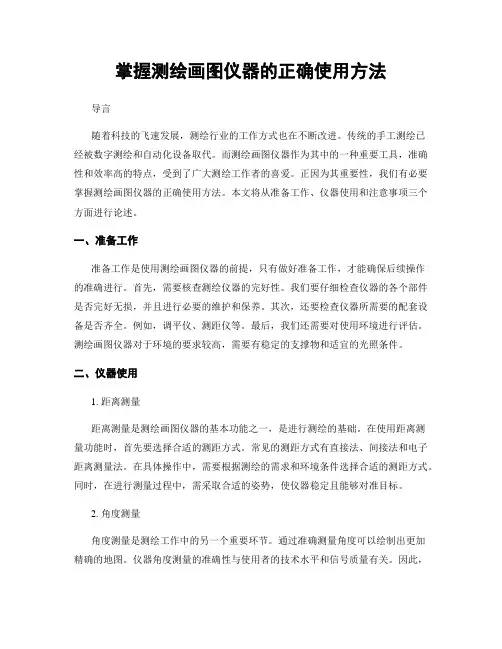

掌握测绘画图仪器的正确使用方法

掌握测绘画图仪器的正确使用方法

掌握测绘画图仪器的正确使用方法导言随着科技的飞速发展,测绘行业的工作方式也在不断改进。

传统的手工测绘已经被数字测绘和自动化设备取代。

而测绘画图仪器作为其中的一种重要工具,准确性和效率高的特点,受到了广大测绘工作者的喜爱。

正因为其重要性,我们有必要掌握测绘画图仪器的正确使用方法。

本文将从准备工作、仪器使用和注意事项三个方面进行论述。

一、准备工作准备工作是使用测绘画图仪器的前提,只有做好准备工作,才能确保后续操作的准确进行。

首先,需要核查测绘仪器的完好性。

我们要仔细检查仪器的各个部件是否完好无损,并且进行必要的维护和保养。

其次,还要检查仪器所需要的配套设备是否齐全。

例如,调平仪、测距仪等。

最后,我们还需要对使用环境进行评估。

测绘画图仪器对于环境的要求较高,需要有稳定的支撑物和适宜的光照条件。

二、仪器使用1. 距离测量距离测量是测绘画图仪器的基本功能之一,是进行测绘的基础。

在使用距离测量功能时,首先要选择合适的测距方式。

常见的测距方式有直接法、间接法和电子距离测量法。

在具体操作中,需要根据测绘的需求和环境条件选择合适的测距方式。

同时,在进行测量过程中,需采取合适的姿势,使仪器稳定且能够对准目标。

2. 角度测量角度测量是测绘工作中的另一个重要环节。

通过准确测量角度可以绘制出更加精确的地图。

仪器角度测量的准确性与使用者的技术水平和信号质量有关。

因此,在进行角度测量之前,需要对仪器进行校准,并且选择适当的环境和操作方法。

此外,还需要注意保持仪器运行的稳定性,从而提高角度测量的准确度。

3. 数据处理测绘工作不仅仅是简单地测量和记录,还需要对数据进行处理和分析。

为了确保数据的准确性和一致性,我们应该熟悉相关的数据处理软件,并根据具体的需求,选择合适的数据处理方法。

在进行数据处理时,需要注意校正误差、合并数据、生成图表等步骤,以确保结果的准确性。

三、注意事项在实际操作中,我们还需要注意一些细节,以确保测绘画图仪器的正确使用。
