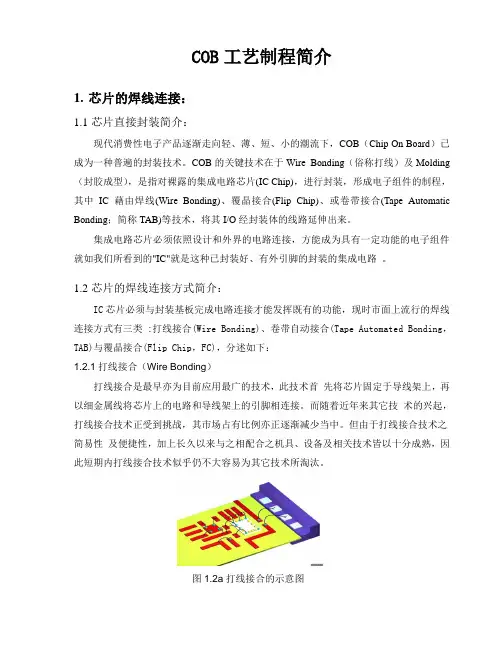

COB工艺制程简介
COB工艺制程简介1.芯片的焊线连接：1.1芯片直接封装简介：现代消费性电子产品逐渐走向轻、薄、短、小的潮流下，COB（Chip On Board）已成为一种普遍的封装技术。
COB的关键技术在于Wire Bonding（俗称打线）及Molding （封胶成型），是指对裸露的集成电路芯片(IC Chip)，进行封装，形成电子组件的制程，其中IC藉由焊线(Wire Bonding)、覆晶接合(Flip Chip)、或卷带接合(Tape Automatic Bonding；简称TAB)等技术，将其I/O经封装体的线路延伸出来。
集成电路芯片必须依照设计和外界的电路连接，方能成为具有一定功能的电子组件就如我们所看到的"IC"就是这种已封装好、有外引脚的封装的集成电路。
1.2芯片的焊线连接方式简介：IC芯片必须与封装基板完成电路连接才能发挥既有的功能，现时市面上流行的焊线连接方式有三类 :打线接合(Wire Bonding)、卷带自动接合(Tape Automated Bonding，TAB)与覆晶接合(Flip Chip，FC)，分述如下：1.2.1打线接合（Wire Bonding）打线接合是最早亦为目前应用最广的技术，此技术首先将芯片固定于导线架上，再以细金属线将芯片上的电路和导线架上的引脚相连接。
而随着近年来其它技术的兴起，打线接合技术正受到挑战，其市场占有比例亦正逐渐减少当中。
但由于打线接合技术之简易性及便捷性，加上长久以来与之相配合之机具、设备及相关技术皆以十分成熟，因此短期内打线接合技术似乎仍不大容易为其它技术所淘汰。
图1.2a打线接合的示意图1.2.2卷带式自动接合（Tape Automated Bonding，TAB）卷带式自动接合技术首先于1960年代由通用电子（GE）提出。
卷带式自动接合制程，即是将芯片与在高分子卷带上的金属电路相连接。
而高分子卷带之材料则以polyamide为主，卷带上之金属层则以铜箔使用最多。
8.COB制程技术研究
COB制程技術研究目錄一前言二綁定技术介绍三COB制作工艺流程四COB技朮的發展和應用一前言在電子技術快速發展帶動下，小型化的攜帶式電子產品，不再是遙不可及，已成為風行全球的發展趨勢。
最具代表性的例子，如薄型筆記型電腦、個人數位助理(PDA)、移動電話、數碼相機，均是時下最熱門的電子產品。
這些小型化攜帶式電子產品中，由於IC晶片的廣泛使用，也使得半導體的技術發展一日千里。
在未來電子產品不斷朝向輕薄、短小、高速、高腳數等特性發展的潮流下，其中除電子元件是主要關鍵外，COB（Chip On Board）已成為一種普遍的封裝技術，各種型式的先進封裝方式中，晶片直接封裝技術扮演著重要角色。
二綁定技术介绍2.1 Wire Bonding 是什么？2.2 压焊放大图2.3Wire Bonding 的方式2.4 Wire bonding 所需的设备及物料2.5 压焊的工序控制2.6 丝线压焊生产工艺特点2.7压焊工艺的评估2.1 Wire Bonding 是什么？Wire Bonding (压焊，也称为綁定，键合，丝焊)是指使用金属丝(金线等)，利用热压或超声能源，完成微电子器件中固态电路内部互连接线的连接，即芯片与电路或引线框架之间的连接。
2.2 压焊放大图2.3Wire Bonding 的方式Wire Bonding 的方式有两种：Ball Bonding(球焊)和Wedge Bonding (平焊/楔焊)1 Ball Bonding ( 球焊）金线通过空心夹具的毛细管穿出，然后经过电弧放电使伸出部分熔化，并在表面张力作用下成球形，然后通过夹具将球压焊到芯片的电极上，压下后作为第一个焊点，为球焊点，然后从第一个焊点抽出弯曲的金线再压焊到相应的位置上，形成第二个焊点，为平焊（楔形）焊点，然后又形成另一个新球用作于下一个的第一个球焊点。
Ball Bonding 图2 Wedge Bonding （平焊/楔焊）将两个楔形焊点压下形成连接，在这种工艺中没有球形成。
裸片技术(COB)
板上芯片封装(COB)板上芯片(Chip On Board, COB)工艺过程首先是在基底表面用导热环氧树脂(一般用掺银颗粒的环氧树脂)覆盖硅片安放点，然后将硅片直接安放在基底表面，热处理至硅片牢固地固定在基底为止，随后再用丝焊的方法在硅片和基底之间直接建立电气连接。
裸芯片技术主要有两种形式：一种是COB技术，另一种是倒装片技术(Flip Chip)。
板上芯片封装(COB)，半导体芯片交接贴装在印刷线路板上，芯片与基板的电气连接用引线缝合方法实现，芯片与基板的电气连接用引线缝合方法实现，并用树脂覆盖以确保可靠性。
虽然COB是最简单的裸芯片贴装技术，但它的封装密度远不如TAB和倒片焊技术。
COB主要的焊接方法：(1)热压焊利用加热和加压力使金属丝与焊区压焊在一起。
其原理是通过加热和加压力，使焊区(如AI)发生塑性形变同时破坏压焊界面上的氧化层，从而使原子间产生吸引力达到“键合”的目的，此外，两金属界面不平整加热加压时可使上下的金属相互镶嵌。
此技术一般用为玻璃板上芯片COG。
(2)超声焊超声焊是利用超声波发生器产生的能量，通过换能器在超高频的磁场感应下，迅速伸缩产生弹性振动，使劈刀相应振动，同时在劈刀上施加一定的压力，于是劈刀在这两种力的共同作用下，带动AI丝在被焊区的金属化层如(AI膜)表面迅速摩擦，使AI丝和AI膜表面产生塑性变形，这种形变也破坏了AI层界面的氧化层，使两个纯净的金属表面紧密接触达到原子间的结合，从而形成焊接。
主要焊接材料为铝线焊头，一般为楔形。
(3)金丝焊球焊在引线键合中是最具代表性的焊接技术，因为现在的半导体封装二、三极管封装都采用AU线球焊。
而且它操作方便、灵活、焊点牢固(直径为25UM的AU丝的焊接强度一般为0.07～0.09N/点)，又无方向性，焊接速度可高达15点/秒以上。
金丝焊也叫热(压)(超)声焊主要键合材料为金(AU)线焊头为球形故为球焊。
COB封装流程第一步：扩晶。
cob半导体封装工艺
cob半导体封装工艺一、COB的含义COB（Chip On Board），又称芯片直接贴装技术，是一种将裸芯片直接安装在印刷电路板（PCB）上，随后进行引线键合，并利用有机胶将芯片与引线封装保护的工艺技术。
这一过程实现了芯片与电路板电极之间在电气和机械层面的连接。
COB工艺是一种与表面贴装技术（SMD）封装相区别的新型封装方式。
相较于传统工艺，COB具备较高的设备精度，封装流程简便，且间距可以做到更小。
因此，它特别适用于加工线数较多、间隙较细、面积要求较小的PCB板。
在COB工艺中，芯片在焊接压接后采用有机胶进行固化密封保护，从而确保焊点及焊线免受外界损伤，进而实现极高的可靠性。
二、COB封装的工艺流程及步骤：1.擦板：在COB工艺流程中，由于PCB等电子板上存在焊锡残渣和灰尘污渍，下一阶段的固晶和焊线等工序可能会导致不良产品增多和报废。
为解决此问题，厂家需对电子线路板进行清洁。
2.固晶：传统工艺采用点胶机或手动点胶，在PCB印刷线路板的IC位置上涂上适量红胶，再用真空吸笔或镊子将IC裸片正确放置在红胶上。
3.烘干：将涂好红胶的裸片放入热循环烘箱中烘烤一段时间，也可自然固化（时间较长）。
4.绑定：采用铝丝焊线机，将晶片（如LED晶粒或IC芯片）与PCB板上对应的焊盘铝丝进行桥接，即COB的内引线焊接。
5. 前测：使用专用检测工具（根据COB不同用途选择不同设备，简单的高精密度稳压电源）检测COB板，对不合格的板子进行重新返修。
6.封胶：将适量黑胶涂在绑定好的晶粒上，并根据客户要求进行外观封装。
7.固化：将封好胶的PCB印刷线路板放入热循环烘箱中恒温静置，可根据要求设定不同的烘干时间。
8.测试：采用专用检测工具对封装好的PCB印刷线路板进行电气性能测试，以区分好坏优劣。
相较于其他封装技术，COB技术具有价格低（仅为同芯片的1/3左右）、节约空间、工艺成熟等优势，因此在半导体封装领域得到广泛应用。
三、主要焊接方法1、热压焊：此方法通过加热和加压力使金属丝与焊区紧密结合。
COB制程技术
