郑西高铁高速铁路移动闭塞技术(RBC)

合集下载

CTCS-3概述

CTCS-3概述

动画演示
CTCS-3级列控系统动画演示
CTCS-3级列控系统控车模式
无线 闭塞中心
中央 联锁设备
区域联锁 列控中心
道岔、 应答器、 信号机 轨道电路
ETCS2的 无线命令
300km/h动车组 按CTCS3的无线命令
运行
CTC
列控中心
轨道电路
列车速度防护曲线
图标说明:
有源应答器 无源应答器
中央 联锁设备
信号监测 数据通信以太网
信号安全数据网
二层交换机R
CBI
车站 TCC
二层交换机L
二层交换机R
中继站 TCC
二层交换机L
中继器
右侧光缆 左侧光缆
中继器
二层交换机R
中继站 TCC
二层交换机L
二层交换机R
CBI
车站 TCC
二层交换机L
中继器
中继器
二层交换机R
中继站 TCC
二层交换机L
二层交换机R
中继站 TCC
(4)安全防护距离
➢ 根据客运专线股道有效长度650m的要求,在设计列车的制动 模式曲线时,列车安全防护距离最大值应控制在站内60m、区 间110m的范围内。
工程设计原则
(5)应答器的设置
➢ 进站信号机处、反向进站信号机处、出站信号机处、闭塞分 区入口处、级间转换分界、RBC切换点等地点设置应答器。
TRAU
GSM-R室内设备 BSC OTE
BTS OTE
场强门限
BTS OTE
GSM-R 场强覆盖
GSM-R 轨旁设备
BTS
BTS
OTE
OTE
GSM-R 移动终端
列控 车载设备

浅析RBC技术在高速铁路中的应用

浅析RBC技术在高速铁路中的应用

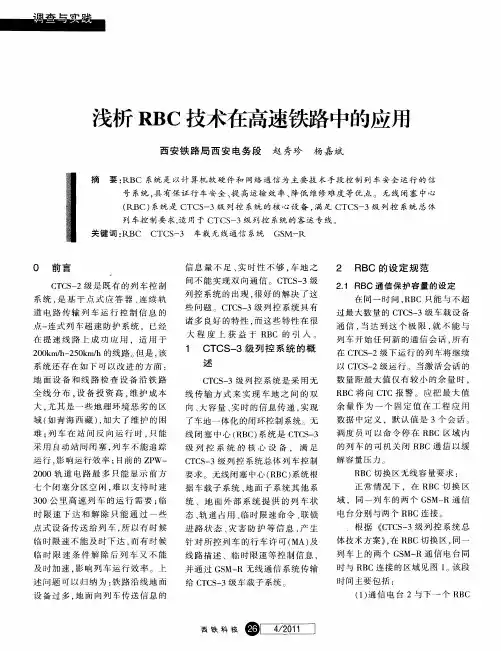

0 前 言
C C一 T S 2级 是 既 有 的列 车 控 制 系 统 , 基 于 点 式 应 答 器 、 续 轨 是 连
信 息 量 不 足 、 时 性 不 够 . 地 之 实 车 间 不能 实现 双 向通 信 。C C 一 T S 3级 列 控 系 统 的 出现 , 好 的解 决 了 这 很 些 问题 。C C 一 T S 3级 列 控 系 统 具 有 诸 多 良好 的特 性 , 这 些 特 性 在 很 而 大 程 度 上 获 益 于 R C的 引 入 。 B
给 CC一 T S 3级 车载 子系 统 。
及 时加 速 . 响 列 车 运 行效 率 。上 影
述 问题 可 以 归纳 为 : 路 沿线 地 面 铁
设 备 过 多 , 面 向列 车 传送 信 息 的 地
() 1 通信 电 台 2与 下 一 个 R C B
西铁科技
421 I /01
一 T S 3级 列 控 系统 总体 列 车 控 制
要求 。无 线 闭塞 中心 ( B ) R C 系统 根
的列 车 的 司机 关 闭 R C通 信 以缓 B
解 容 量压 力 。
RB C切 换 区无线 容 量要 求 :
正 常 情 况 下 ,在 R C切 换 区 B 域 ,同一 列 车 的两 个 G M— S R通 信
在 提 速 线 路 上 成 功 应 用 .适 用 于
通 信 , 达 到 这 个 极 限 , 不 能 与 当 就
列 车 开 始 任 何新 的通 信 会 话 , 有 所
在 C C一 T S 2级 下 运行 的列 车将 继 续 以 C C一 T S 2级 运行 。 当激 活会 话 的 数 量 距 最 大值 仅 有 较 小 的余 量 时 , R C将 向 C C报 警 。应 把 最 大值 B T

CTCS技术规范总则(11[1].3)

CTCS技术规范总则(11[1].3)

中国列车运行控制系统CTCS技术规范总则(暂行)二零零三年十月目录CTCS技术规范-总则 (1)1范围与目标 (1)2引用标准 (1)3名词术语 (1)3.1 名词术语 (1)3.2 缩写语 (1)4系统描述 (2)4.1 定义 (2)4.2 基本功能 (2)4.3 CTCS体系结构 (3)4.4 系统构成 (3)5CTCS分级 (4)5.1 CTCS 0级 (4)5.2 CTCS 1级 (5)5.3 CTCS 2级 (5)5.4 CTCS 3级 (6)5.5 CTCS 4级 (7)6CTCS级间关系 (8)7CTCS系列规范 (8)附录 A (9)A.1CTCS背景 (9)A.2ERTMS概述 (10)A.3ETCS简介 (12)A.4GSM-R简介 (12)前言为适应铁路跨越式发展,保证我国铁路运输安全,满足互通运营需求,适应提速战略和高速建设的实施,迫切需要规范化的列车运行控制系统。

本标准结合中国国情,以现行《铁路技术管理规程》为依据,以ETCS技术规范为蓝本进行编制。

本标准起草单位:铁道部运输局基础部中国铁道科学研究院北京交通大学北京全路通信信号研究设计院北京和利时浩通科技发展有限公司本标准主要起草人:马念文、范明、杨悌惠、唐涛、钟章队、李开成、罗松、黄蔚、陆伟、何春明、李智。

CTCS技术规范-总则1 范围与目标本标准规定中国列车运行控制系统(简称CTCS)技术体制及基本框架。

本标准适用于各种铁路区段及客运列车。

本标准为CTCS技术规范总则。

本标准目标是提高安全性能,满足互通运营,规范系统设计,适应发展需求。

2 引用标准TB/T 1407-1998 列车牵引计算规程EEIG FRS-Version 4.29 ETCS功能需求规范SUBSET-026 ETCS系统需求规范99E5362 ETCS功能综述3 名词术语3.1 名词术语允许速度列车运行过程中允许达到的最高安全速度。

目标速度列车运行前方目标点允许的最高速度。

郑西高速铁路技术体系的实施及思考

郑西高速铁路技术体系的实施及思考

地区成功修建 的时速3 0 m 5 高速铁路 。郑西高速铁路采 产 。宝 桥 集 团 通 过 消 化 吸收 再 创 新 ,对 高 锰 钢 整 铸 翼 轨 k
用的一系列先进 技术 体系 ,经过一 年安全运营检验 ,为 按照 中国轨型标准进行改进 ,并 增加扣件调距功 能 ,全 我 国高速铁路建设 提供 了成功经验 ,也发现 了一些值得 部工务组件实现国产化 。 思考 的问题 ,需要在 以后 的高速铁路建设 中予 以应对 。
郑西高速铁路采用客票系统v50进行过渡通过郑州铁路局既有票务专网与售票终端相连接完成席位集中管理交易实时处理基础数据维护销售策略实施统计收入管理等票务系统核心功能通过强有力chineserailways201103郑西高速铁路技术体系的实施及思考贾华强的安全保障措施确保其安全稳定不间断运行
郑西 高速铁路技术体 系的
道 涵 洞采 用 漫 流 方 式 解 决 。
功能 于一体 的 自动化系统 。郑西高速铁路 信号系统 由地
站场排水设施 是综合线 问 、站 区通道 、车场及站后 面 和车载两部分组 成 ,主要 由下列子 系统 设备构成 :列 工程 的排水 ,结合 自然条件及地方规划设置。
控 子 系 统 ( T S 3 )、联 锁 子 系统 、调 度 集 中控 制 子 C C 一级
堤 填料采 用A,B 组 填料 ( ,c 不含 细粒 土 ) 或改 良土填 筑 。 键 在 于 解 决 系 统 的 组 成 ,结 构 的 完 整 ,性 能 的 先 进 、成 不 同 结 构 物 问 过 渡 段 采 用 沿 线 路 纵 向倒 梯 形 断 面 形 熟 、可靠 、经济 、适用 ,以及系统之 间的互连和互操作
郑西高速铁路规模应 用具有 自主知识产权 的C T R SI I

石武高铁郑西贯通线引入荥阳南站信号改造

石武高铁郑西贯通线引入荥阳南站信号改造

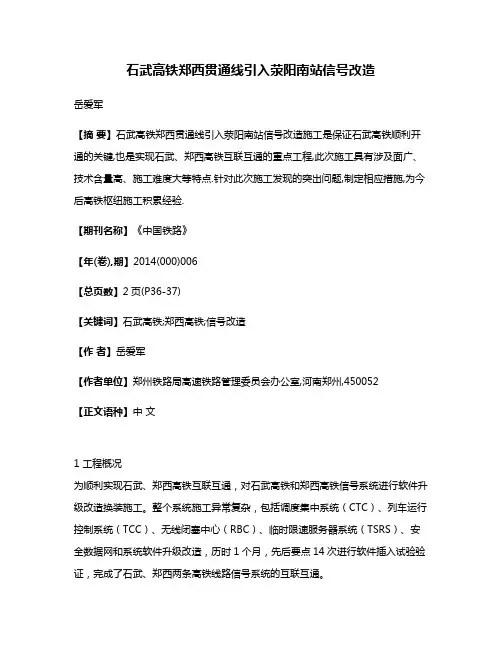

石武高铁郑西贯通线引入荥阳南站信号改造岳爱军【摘要】石武高铁郑西贯通线引入荥阳南站信号改造施工是保证石武高铁顺利开通的关键,也是实现石武、郑西高铁互联互通的重点工程,此次施工具有涉及面广、技术含量高、施工难度大等特点.针对此次施工发现的突出问题,制定相应措施,为今后高铁枢纽施工积累经验.【期刊名称】《中国铁路》【年(卷),期】2014(000)006【总页数】2页(P36-37)【关键词】石武高铁;郑西高铁;信号改造【作者】岳爱军【作者单位】郑州铁路局高速铁路管理委员会办公室,河南郑州,450052【正文语种】中文1 工程概况为顺利实现石武、郑西高铁互联互通,对石武高铁和郑西高铁信号系统进行软件升级改造换装施工。

整个系统施工异常复杂,包括调度集中系统(CTC)、列车运行控制系统(TCC)、无线闭塞中心(RBC)、临时限速服务器系统(TSRS)、安全数据网和系统软件升级改造,历时1个月,先后要点14次进行软件插入试验验证,完成了石武、郑西两条高铁线路信号系统的互联互通。

石武高铁正线与郑西高铁联络线——郑西贯通线自郑州东站引出接郑西高铁荥阳南站,正线线路长37.873 km,含1个线路所、2个信号中继站,并引起郑西高铁荥阳南站相关信号设备改造。

2 主要工程内容郑西贯通线引入荥阳南站后,将引起郑西高铁联锁、列控、调度、集中监测的一系列改造。

(1)CTC:郑西高铁荥阳南站、巩义南站站机改造、郑西高铁CTC中心改造。

更换郑州CTC中心和荥阳南站、巩义南站站场数据,调度台调监配置、运行图、临时限速接口服务器配置、分界口服务器、TSRS接口服务器、RBC接口服务器配置,针对石武高铁接入,打开预留的X、XF口,增加相应限速配置、RBC配置,在荥阳南站车务终端画面中增加郑西贯通线,并透明临站郑州东京广场。

在调监画面中增加郑西贯通线并透明郑州东京广场。

修改郑西查询复视终端配置与调度台配置同步。

(2)TCC:郑西高铁荥阳南站和郑西中继2 TCC软件升级。

CTCS技术规范总则(科技运函[2004]14号)

CTCS技术规范总则(科技运函[2004]14号)

中国列车运行控制系统CTCS技术规范总则(暂行)二零零三年十月目录CTCS技术规范-总则.......................................................................................................... 错误!未定义书签。

1范围与目标 (3)2引用标准 (3)3名词术语 (3)3.1 名词术语 (3)3.2 缩写语 (3)4系统描述 (4)4.1 定义 (4)4.2 基本功能 (4)4.3 CTCS体系结构 (5)4.4 系统构成 (5)5CTCS分级 (6)5.1 CTCS 0级 (6)5.2 CTCS 1级 (6)5.3 CTCS 2级 (7)5.4 CTCS 3级 (8)5.5 CTCS 4级 (9)6CTCS级间关系 (10)7CTCS系列规范 (10)1 范围与目标本标准规定中国列车运行控制系统(简称CTCS)技术体制及基本框架。

本标准适用于各种铁路区段及客运列车。

本标准为CTCS技术规范总则。

本标准目标是提高安全性能,满足互通运营,规范系统设计,适应发展需求。

2 引用标准TB/T 1407-1998 列车牵引计算规程EEIG FRS-Version 4.29 ETCS功能需求规范SUBSET-026 ETCS系统需求规范99E5362 ETCS功能综述3 名词术语3.1 名词术语允许速度列车运行过程中允许达到的最高安全速度。

目标速度列车运行前方目标点允许的最高速度。

目标距离列车前端至运行前方目标点的距离。

目标距离模式曲线以目标速度、目标距离、线路条件、列车特性为基础生成的保证列车安全运行的一次制动模式曲线。

3.2 缩写语ATP(Automatic Train Protection),列车超速防护。

CTC(Centralized Traffic Control),调度集中。

CTCS(Chinese Train Control System),中国列车运行控制系统。

列车控制系统

列车控制系统

列车控制系统1. 我国现有的列车控制系统CTCS概述我国编制的中国列车运行控制系统CTCS技术规范是参照欧洲的列车运行控制系统(简称ETCS)。

CTCS系统包含两个子系统,即车载子系统和地面子系统。

地面子系统可由以下部分组成:应答器、轨道电路、无线通信网络(GSM-R)、列车控制中心(TCC)/无线闭塞中心(RBC)。

其中GSM- R不属于CTCS设备,但是是重要的组成部分。

应答器是一种能向车载子系统发送报文信息的传输设备,既可以传送固定信息,也可连接轨旁单元传送可变信息。

轨道电路具有轨道占用检查,沿轨道连续传送地车信息功能,应采用UM系列轨道电路或数字轨道电路。

无线通信网络(GSM-R)是用于车载子系统和列车控制中心进行双向信息传输的车地通信系统。

列车控制中心是基于安全计算机的控制系统,它根据地面子系统或来自外部地面系统的信息,如轨道占用信息、联锁状态等产生列车行车许可命令,并通过车地信息传输系统传输给车载子系统,保证列车控制中心管辖内列车的运行安全。

车载子系统可由以下部分组成:CTCS车载设备、无线系统车载模块。

CTCS车载设备是基于安全计算机的控制系统,通过与地面子系统交换信息来控制列车运行。

无线系统车载模块用于车载子系统和列车控制中心进行双向信息交换。

(2)CTCS应用等级CTCS根据功能要求和设备配置划分应用等级,分为0-4级。

CTCS应用等级0(以下简称L0):由通用机车信号+列车运行监控装置组成,为既有系统。

CTCS应用等级1(以下简称L1):由主体机车信号+安全型运行监控记录装置组成,点式信息作为连续信息的补充,可实现点连式超速防护功能。

CTCS应用等级2(以下简称L2):是基于轨道传输信息并采用车地一体化系统设计的列车运行控制系统。

可实现行指一联锁一列控一体化、区间一车站一体化、通信—信号一体化和机电一体化。

该级别的系统已广泛应用于国内的提速干线和部分高速客运专线。

CTCS应用等级3(以下简称L3):是基于无线传输信息并采用轨道电路等方式检查列车占用的列车运行控制系统。

郑西客专RBC切换流程探讨

郑西客专RBC切换流程探讨

3 )车载设备与接收 R B C建立无线通信会晤。 根据 R B C 1 提 供 的 电话 号 码 , 车载 设 备使 用 电 台 2开始 呼 叫R B C 2 , 并与R B C 2 建 立 通 信 会话 。之后 列 车仍 在 R B C 1 提 供
的行 车 许 可 监 控 下 行 驶 , 并向R B C 1 与R B C 2 发 送位置报告。 如 图 2: R B C建立 通信会 晤 。 4) R B C切换 通报 。 当列 车 的最 大安 全 前 端 ( 列 车头 部 )到达 边 界 时 , 车载 设 备向 R B C 1 和R B C 2发送 位置 报告 , 同时 R B C 1向 R B C 2 转发 该 位 置报 告 ( 确保 R B C 2 在 列 车 只 有一 个 电台正 常 工 作 的情 况 下
2 0 1 3 年第1 3 期总第 1 3 3 期
S_ L- C0 N VALLEY
郑 西客专RBC 切换 流程探讨
牛 婧
( 郑州铁 路局 郑 州 电务段 , 河南 郑 州 4 5 0 0 5 2)
摘 要
关键词
本 文针对 R B C 切换 过程 中出现 的无线 连接 超 时 问题 , 在 阐述 了 R B C切换 的工作 原理 及控 制 流程 的基 础 上 , 对
无 线闭塞 中心 ( R B C)是 基 于 故 障 一 安 全 计 算 机 平 台 的 C T C S 一 3 级列 控 系统 的 地 面核 心设 备 。无 线 闭塞 中心 ( R B C)根 据 列 车的状 态 , 控 制范 围 内的轨 道 电路 占用 条件 、 列 车进路 状 态 、 临时 限 速命 令 、灾 害防 护 和线 路参 数 等 信 息 , 产 生 列 车 的行 车 许可 ( MA) 控制信息 , 并通过 G S M— R无 线 通 信 系统 传 输 给 车 载设备 , 保 证其 管辖 范 围 内列 车 的运行 安 全 。 由于一 个 R B C的 控 制 范 围有 限 , 所 以在 相邻 R B C控 制范 围的 边界 处必 须 实现 列 车 控制 权 的安全 切换 。

CTCS2、3级列控系统配置及运用主要技术原则

CTCS2、3级列控系统配置及运用主要技术原则

(二)CTCS-2级列控系统的适用范围
1. 200-250km/h客运专线采用CTCS-2级列车运行控 制系统; 2. 300-350km/h客运专线在建设CTCS-2级列控系统技 术上,通过地面增加RBC,车载增加GSM-R信息接 收模块,形成CTCS-3级列控系统。CTCS-2级列控 系统在300-350km/h客运专线上作为后备模式。
(一)安全防护功能
(二)人机界面功能 (三)设备检测功能
(四)可靠性和安全性
二、CTCS体系架构
CTCS架构按铁路运输管理层、网络传输层、地面设备 层和车载设备层配置
铁路运输管理层 网络传输层 地面设备层 车载设备层
三、CTCS系统构成
CTCS参照国际标 准,结合我国国情, 从需求出发,按系统 条件和功能划分等级。
车站联锁
道岔、 信号机
应答器、 轨道电路
轨道电路
应答器、 轨道电路
道岔、 信号机
ZPW2000轨道电路码 发送CTCS2的行车许可
L5
L4
L3
L2
L
LU
U
HU
CTCS2级是符合中国特色具有自主知识产权的列控系统
4.采用“设备制动优先”的驾驶模式
(1)欧洲采用司机制动优先方式,日本采用设备制 动优先方式。 (2)CTCS2级参照日本的ATC,ATP车载设备采用设备 制动优先模式。
二、CTCS2级是符合中国特色具有自主知识产权的列控系统
5. 车站列控中心
(5)由于LEU的存储量不足, 有源应答器报文存储在车站列控 中心。每个车站列控中心存储了 超过10万条应答器报文。 国内企业在一年时间里研制和 提供了列控中心的应答器数据准 备工作、校验工具和应答器信息 读写工具。 列控中心的运用非常稳定。

郑西高铁高速铁路移动闭塞技术(RBC)一

郑西高铁高速铁路移动闭塞技术(RBC)一

Item 事项Position 位置Open Issue 开口项Hollysys 16/01/2009 和利时 16/01/2009Status 状态20/01/2009Status状态19/02/2009Asaldo 05/03/2009(review 03/03/2009drawings)安萨尔多05/03/2009(审核03/03/2009版图纸版图纸))Status状态20/03/2009Status 状态23/03/2009Status状态31/03/20091Mian Chi Station:Entry signal X新渑池站:进站信号机Xthe position of BG BX/-JZ does not respect thedistance from signal X that should be 25m. Pleaseclarify.BX/-JZ的应答器组位置和信号机X之间的距离不能满足要求,距离应为25米. 请阐明。

It should be 30±0.5m according tospecification V1.0. The parameter in thedrawing is correct.根据应用规范V1.0,其距离应为30±0.5米。

图纸中的参数是正确的。

Closed 关闭Closed关闭2Mian Chi Station:Entry signal XF新渑池站:进站信号机XFthe position of BG BXF/-FJZ does not respect thedistance from signal XF that should be 25m. Pleaseclarify.BXF/-FJZ的应答器组的位置和信号机XF之间的距离不能满足要求,距离应为25米. 请阐明。

It should be 30±0.5m according tospecification V1.0. The parameter in thedrawing is correct.根据应用规范V1.0,其距离应为30±0.5米。

郑西高铁通信系统的业务保护分析

郑西高铁通信系统的业务保护分析

郑西高铁通信系统的业务保护分析摘要郑西高铁通信系统包括13个子系统。

为了确保提供的各类业务网络整体具备高可靠性、高可用性。

本文对高铁通信系统的多重的保护措施进行分析。

关键词高铁;通信系统;保护郑西高铁通信系统包括传输系统、电话交换与接入系统、数据网系统、专用移动通信系统、调度通信系统、会议电视系统、应急通信系统、同步及时钟分配系统、电源系统、综合视频监控系统、通信线路系统、车站段(所)综合布线系统、通信电源及通信信号机房环境监控系统等13个子系统。

为郑西高铁列车控制、运营调度、旅客服务、经营管理、防灾安全监控等业务应用系统提供网络服务,并为运输生产提供高质量的语音、数据及图像通信业务。

为了确保提供的各类业务网络整体具备高可靠性、高可用性,通信系统采用了多重的保护措施。

1 通信网络结构的保护1.1 通信光缆的保护在郑西高铁铁路线的南北两侧分别敷设了1条32芯干线光缆,除了为通信系统中的传输设备提供不同物理路由的光纤通道外,还为信号RBC、TCC构建了由两条光缆中的光纤组成的双层高速数据网络。

在GSM-R无线系统中,隧道内的光纤直放站也是分别通过铁路线南北两侧的两条光缆从上下行方向的基站获取信号的。

这种双光缆线路的设计,可以保证任何一条光缆中断,都不会造成任何业务的中断。

1.2 传输网络的保护郑西高铁传输网络按骨干层、接入层两层网络设计。

骨干层为链型网络,由郑州调度所、郑州通信站、荥阳南、巩义南、洛阳龙门、渑池南、三门峡南、灵宝西、华山北等节点组成。

骨干层传输系统分别使用两条干线光缆中2根光纤,组成了1+1的保护网络,如图1。

接入层按照区间组成环型网络,在每个区间内接入通信基站、牵引供电及电力配电所、信号中继站等节点。

接入层传输系统按节点类型的不同组成3个不同的传输环,分别使用两条干线光缆中2根光纤,组成了二纤复用段保护网络。

1.3 GSM-R网络覆盖的保护GSM-R网络覆盖是通过基站来实现的。

郑西高铁采用单网交织冗余覆盖技术,任何一个基站的场强都能够覆盖到相邻的两个基站。

郑西客运专线GSM-R系统方案与主要接口

郑西客运专线GSM-R系统方案与主要接口

郑西客运专线GSM-R系统方案与主要接口
郑斌
【期刊名称】《铁道建筑技术》
【年(卷),期】2009(000)006
【摘要】GSM-R系统可为350 km/h的高速客运专线提供无线调度通信、区间维护作业移动通信业务,可为信号CTCS-3级列控系统提供传输通道.讨论郑西客运专线GSM-R系统和主要接口技术方案,重点讨论了与北京、武汉核心网、RBC、FAS和TDCS/CTC等系统互联接口和通道需求,为其他类似工程项目的实施提供参考.
【总页数】5页(P100-104)
【作者】郑斌
【作者单位】中铁建电气化局集团有限公司,北,京,100043
【正文语种】中文
【中图分类】U225.2
【相关文献】
1.CTCS3与GSM-R优化在郑西客运专线中的应用 [J], 王红军
2.西成客运专线跨郑西客运专线桥式方案研究 [J], 王旭阳
3.郑西客运专线GSM-R高速网络优化的经验 [J], 蔡俊福;阚绍忠
4.郑西客运专线综合视频监控系统的方案研究 [J], 刘鑫
5.郑西客运专线GSM-R系统方案与主要接口设计 [J], 阚绍忠;刘立海
因版权原因,仅展示原文概要,查看原文内容请购买。

高速铁路无线闭塞中心(RBC)核心单元安全评估

高速铁路无线闭塞中心(RBC)核心单元安全评估

高速铁路无线闭塞中心(RBC)核心单元安全评估
刘子英;尹楠;张利华
【期刊名称】《华东交通大学学报》
【年(卷),期】2016(33)4
【摘要】无线闭塞中心对高速列车进行间隔控制和下达移动授权,是保证高速铁路信号系统高效、稳定、准确工作的关键因素。

文章介绍了无限闭塞中心的系统配置结构以及与外部接口之间信息的交互,并以此为基础对无线闭塞中心进行分层和模块化,使用SIMFIA安全评估软件构建无线闭塞中心模型。

对模型进行参数设置后,运用SIMFIA软件的SAFETY功能生成模型的故障树以及各模块节点的故障概率,并以此进行系统的安全性分析,达到安全评估的目的。

【总页数】6页(P61-66)
【关键词】高速铁路;无线闭塞中心;SIMFIA;故障树;建模仿真;安全评估
【作者】刘子英;尹楠;张利华
【作者单位】华东交通大学电气与电子工程学院
【正文语种】中文
【中图分类】U284.92
【相关文献】
1.自主化RBC-YH型无线闭塞中心 [J], 郑长宗;王鹏;赵琳;刘晓斌
2.无线闭塞中心RBC数字化仿真研究 [J], 徐晨
3.浅谈无线闭塞中心(RBC)系统及其日常维护 [J], 王伟芳
4.基于无线闭塞中心(RBC)日志的列车运行场景分析 [J], 王天鸣
5.基于无线闭塞中心(RBC)日志的列车运行场景分析 [J], 王天鸣
因版权原因,仅展示原文概要,查看原文内容请购买。

郑西高铁题库

郑西高铁题库

郑西高铁试题(孙君娜)1、现场事故抢险设备包括哪些?现场事故抢险设备包括多业务现场通信系统、无线宽带接入系统、无线接入点、无线路由器、数字摄像设备、笔记本电脑、无线手持终端、无线网卡、电话终端、现场电源设备、发电机、野战光缆、光纤收发器等。

2、郑西视频监控系统的构成主要包括:管理服务器、流媒体服务器、录像服务器、终端、DVR和行为分析设备。

3、郑西客专防灾安全监控系统的作用是什么?防灾安全监控系统主要是对危及客运专线运行安全的自然灾害(风、雨)、异物侵限进行监测报警,为列车调度员进行列车运行计划调整,发布行车限速、停运、抢险救援等命令提供依据,保证列车运行安全。

4、当日试验开始前 2 小时,施工单位必须停止所有施工作业。

客运专线电务设备维护采用天窗修方式进行。

5、GSM-R属于第二代数字蜂窝系统。

6、郑西高铁通信系统包括13个子系统。

包括:传输系统、电话交换及接入系统、数据网系统、专用移动通信系统(GSM-R)、调度通信系统、会议电视系统、应急通信系统、同步及时钟分配系统、电源系统、通信电源及环境监控系统、综合视频监控系统、通信线路系统、综合布线系统。

7、IP地址192.168.1.1,子网掩码为255.255.255.252,请问可用的地址有几个,为哪几个?可用的地址有2个,为192.168.1.1和192.168.1.2。

8、直通网线色谱顺序为白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。

9、环回分为硬件环回和软件环回。

硬件环回包括:自环和交叉环回。

软件环回包括:内环环回外环回。

10、IP地址分五类,分别是A类、B类、C类、D类和E类。

无线部分复习资料(杜鹏)1、GSM-R系统由哪些系统组成?答:BSS基站子系统、NSS网络子系统、OSS操作和维护子系统、移动终端、其它互联业务系统及网络组成。

2、BTS基站收发信机硬件组成?答:1、DDM :双工器模块2、DC Breaker :直流断路器模块3、ABM:无线互联模块4、RM:无线模块5、RICAM:冗余接口控制告警收集模块6、SICS-S:制冷系统3、请说出BTS的加电及断电顺序答:BTS9000的右上方有三个开关,在对基站进行加电和断电操作的时候一定按照一定的顺序进行。

郑西高速铁路GSM-R网络及技术应用

郑西高速铁路GSM-R网络及技术应用

3 结论 随着社会经济的快速发展及高速铁路的建设,GSMR网络系统的使用越来越多,人们在高速移动环境下使 用通信工具进行语音和数据业务的需求增大,对高速环 境下通信网络建设方案进行研究有着极其重要的意义。 对高速铁路沿线无线网络覆盖进行专项规划和优化,能 提高整体网络覆盖水平,改善网络通信质量,提升用户 满意度。高速铁路GSM-R网络受多方面影响,且影响网 络质量的因素并非一成不变,随着网络参数及外部环境 的变化,网络会出现各种新的问题,因此,需要对网络 不断进行优化,逐步使高速铁路GSM-R网络达到最优状 态。
重叠距离D =最大车速×最大切换时间=350×1 000/3 600×10≈972 m, 工程按1 000 m重叠覆盖距离进行设计。
郑西高速铁路三门峡南基站(里程:K181+39)与三门峡 南N01基站(里程:K184+451)之间发生乒乓切换(见图4):首 先确定三门峡南N01的基站天线和光远88的天线俯仰角,三门峡 南N01基站S1方向俯仰角为7°,RU88的S1方向俯仰角为3°。优 化结果是三门峡南N01至三门峡南基站的切换门限由4 dB调整到 6 dB;三门峡南至三门峡南N01基站的切换门限由4 dB调整到6 dB (见图5)。
网络优化是一个周而复始、循环往复的过程, 网络优化是一个周而复始、循环往复的过程,贯穿于网 络发展的整个过程。GSM- 网络优化流程见图1 络发展的整个过程。GSM-R网络优化流程见图1。当发现网 络存在问题时,就要对网络参数进行排查,需要现场路测, 络存在问题时,就要对网络参数进行排查,需要现场路测, 获取路测数据,对路测数据查找分析,发现并解决问题, 获取路测数据,对路测数据查找分析,发现并解决问题,使 铁路GSM- 网络达到最佳的运营状态。 铁路GSM-R网络达到最佳的运营状态。

京沪高铁无线闭塞中心(RBC)设备问题分析

京沪高铁无线闭塞中心(RBC)设备问题分析
郭 媛 忠 闰励 飚 王朝 晖
摘 要 :R C作 为 C C 一 列 车运行控 制 系统 的核 心设 备 ,其 故 障分 析成 为 维 护人 员的重d . B T S3级 r - 作之 一 。 为此 ,总 结 了一 些 R C的典 型故 障及 分析 ,希 望能对 现场 的 维护工作 提供 一 些参考 。 B 关键 词 :列车运行 控 制 系统 ;无线 移动 闭塞 中心 ; 障分析 故
n l ssi o e o r vd n o e e e c s fr f l i tn n e. ay i n h p fp o i i g s me rf r n e o e d ma ne a c i
Ke y wor ds:Tr i o to y t m :Ra i l c e t r ;Fa l n lss an c n r ls se dobo k c ne u ta a y i 考虑 信息 传输 过程中单个 通道 故 障的最不 利情
况 ,从 1 5 G进 路 G 开 始 ,到 R C 80 J B 2收 到 占用
状态 的最 大可 能延迟 时 间为 :[. 05+ ( . 3 + 05× ) ( 0 5X ) + ( . ) + . ] =1 . 6+ . 6 0 5X 6 05 45S 从 13G 进 路 G 始 到 R C 80 JT开 B 2收 到 13G 80
图 1 信 息 传 输 路 径
则RC B 2会 在一段 时间 内认 为 15 G和 1 3 G同时 80 80
出清 。持 续 的最大 时 间为 :15 G 占用 信 息传 输 时 80
延 一1 3 G出清信 息传输 时延 一列 车跨压 时 间 。 80
1 RB 边 界 轨 道 占 用信 息传 输 延 迟 问 题 C

京沪高速铁路联调联期间防护员考试复习题

京沪高速铁路联调联期间防护员考试复习题

京沪高速铁路联调联期间防护员考试复习题京沪高速铁路联调联期间防护员考试复习题相关知识复习题一、填空题1.京沪高铁德州东至枣庄西段联调联试时间计划自202*年2月15日至5月5日,共分为两个阶段。

(P4下13)2.联调联试工作应坚持安全和保密原则。

(P4下1)3.联调联试期间的施工安全管理要严格执行“行车不施工、施工不行车”的规定。

(P39上2)4.联调联试期间车站应设置《行车设备施工登记簿》、《行车设备检查登记簿》,相关的施工、检修及故障登销记一律在车站办理,由车站值班员与驻站联络员办理签认等手续。

(P39上7)5.因施工等原因需临时拆除封闭栅栏时,应设置临时防护设施并昼夜派人看守。

(P39下7)6.各施工单位作业时,必须按规定指派现场安全防护员和驻站联络员。

(P39下5)7.联调联试期间,所有施工作业均应纳入计划管理,严格落实申请、审核和批准制度。

设备临时故障应急处理按营业线管理有关规定执行登销记制度。

(P51第4条)8.试验列车开行期间,严禁任何人员进入封闭栅栏(网)内,违反规定人员由公安部门采取强制措施并予以处罚。

特殊情况确需进入的,必须在车站办理登记手续,并认真落实有关安全防范措施。

(P51第10条)9.施工单位要对作业门、应急疏散通道、施工通道实行封闭加锁,钥匙必须由施工单位负责人保管。

(P52第17条)10.施工安全监控人员、现场防护员以及驻站联络员最晚不迟于施工开始前50分钟到岗,并在《到岗确认卡》上签到,现场防护员和施工负责人由驻站联络员联系后代签,车务部门负责确认。

(P56上10)11.驻站联络员必须穿戴工作服,佩戴标志,携带有关防护、联系工具;严格执行作业标准,严格遵守车站相关工作制度和纪律,加强与车站值班员的联系,严禁做与工作无关事情,严禁擅自离岗,不得中途擅自换人,不得妨碍车站行车工作。

(P56上14)12.施工命令下达前,禁止上道作业。

施工完毕后作业人员须撤离作业现场,施工机具应放置在规定1地点,路材、路料应整齐堆放,放置在安全地点,不得侵入限界,不得影响联调联试正常进行。

郑西高速铁路GSM-R核心网互联实施技术

郑西高速铁路GSM-R核心网互联实施技术

郑西高速铁路GSM-R核心网互联实施技术
王军栋
【期刊名称】《铁路技术创新》
【年(卷),期】2011(000)001
【摘要】@@ 1 概述rn按照全路GSM-R核心网规划,西安核心网是全路第一阶段建设的核心网节点之一,也是全路3个汇接移动交换中心(TMSC)之一.2009年5月7日,西安GSM-R核心网设备正式加电,进行核心机房设备调测;既有传输设备开通了西安核心网至武汉、北京核心网的测试电路及核心机房和专网汇接局电路,随后进行西安核心网至北京、武汉核心网的电路域和分组域的互联互通工作.
【总页数】3页(P86-88)
【作者】王军栋
【作者单位】中国铁建电气化局集团北京中铁建电气化设计研究院,北京,100043【正文语种】中文
【相关文献】
1.郑西客专先行段GSM-R网络优化技术分析 [J], 侯晓俊
2.郑西高速铁路GSM-R网络优化设计 [J], 郑义军;缪海波;黄绍伟
3.郑西高速铁路GSM-R基站子系统设计 [J], 徐智强
4.郑西高速铁路技术体系的实施及思考 [J], 贾华强;闫国珍;任蔼
5.郑州市人民政府办公厅关于转发市环保局等部门郑西高速铁路郑州段沿线环境综合整治实施方案的通知 [J], ;
因版权原因,仅展示原文概要,查看原文内容请购买。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

LIST OF CONTENTS目录1前言 INTRODUCTION (3)1.1L INE DESCRIPTION:线路说明 (3)1.2缩写A BBREVIATIONS (5)2ASSUMPTIONS FOR THE DESIGN 设计假设 (5)2.1其它说明F URTHER R EMARKS (6)3LINE DESIGN 线路设计 (7)1前言Introduction[1] This document introduces the RBC Coverage proposed by Ansaldo STS for the Zheng-Xi line.本文介绍了安萨尔多 STS建议的关于郑西线RBC覆盖。

[2] The overall design proposed by Ansaldo STS is related to the whole ETCS L2 equipment.安萨尔多STS建议的总体设计与整个ETCS L2设备有关。

1.1Line description:线路说明[3] The overall design includes 10 station: New XingYang, New GongYi, LuoYang Nan, New MianChi,New SanMenXia, New LinBao, New HuanShan, New WeiNan, New LinTong, Xi’An North.总体设计包括10个车站:新荥阳,新巩义,洛阳南,新渑池,新三门峡,新灵宝,新郇山,新渭南,新临潼,西安北。

[4] The overall design includes 25 CAI for the actual coverage and an additional CAI for the extendedcoverage foreseen in the future.总体设计包括将来预期扩展的覆盖范围的实际覆盖的25个CAI 和其它CAI。

[5] The line is composed by two parallel tracks. 线路由两个并行的轨道组成。

[6] There are three branch lines: one starting from station New Xing Yang, one starting from NewLintong and one starting from Xi’An North. 有三条支线:一条从新荥阳站开始,一条从新临潼站开始,第三条从西安北站开始。

[8] In the following figure is represented the whole line:下图显示的是整条线路。

Figure 1 – Line Layout图1-线路布局1.2缩写Abbreviations缩写Abbreviation含义MeaningBG 应答器组 Balise GroupBTS 基础收发系统 Base Transceiver SystemCAI 中继站 Centre d’Appareillage IntermediaireDPL 客运专线 Dedicated Passenger LineERTMS 欧洲铁路运输管理系统European Rail Traffic Management SystemIXL 联锁 InterlockingRBC 无线闭塞中心 Radio Block Centre2Assumptions for the design设计假设[9] 线路每3公里安装一个基站(非本工程范围)In line is installed one BTS every 3 km (outside the scope of the work).[10] 每个基站最多可处理24个无线通道;(非本工程范围)Every BTS can handle up to 24 radio channels (outside the scope of the work).[11] Each train has only one on board equipment connected to RBC; the other one, if present, it isassumed to be in a sleeping mode without communication session management.每列列车只有一套车载设备与RBC相连,如果有另一套,则假定处于休眠状态而无须通信会议管理。

[12] Each RBC can manage up to 30 train at the same time due to the limitation of the Radio Channel.由于无线电信道的限制,每套RBC都可以同时管理多达30列列车。

[13] Is possible to manage two handovers at the same time for each RBC (each train moving from oneRBC area to the next one uses an additional channel); this implies that the channels to be considered at any time are 28.如果每套RBC(每列列车从一个RBC覆盖区域移动到下一个RBC覆盖区域采用额外的通道)可能同时管理两次切换吗,这意味着需要同时考虑的信道数为28个。

[14] 对于郑西线而言,一个车站的侧线数量不超过18个;In ZhengXi line a single station has no more than 18 sidings.[15] The design speed is 350 km/h in the nominal direction. The minimum distance between two trains atthis speed is 14 km.在正常方向上,设计的车速为350千米/小时,在设计车速下,两列列车之间的最小车距为14千米。

[16] The operating speed is 300 km/h in the nominal direction. The minimum distance between two trainsat this speed is 12 km. 在正常方向上,列车的运行速度为300千米/小时,在该车速下,两列列车之间的最小车距为12千米。

[17] Average speed of 300 km/h implies that the number of trains along the line could raise up to 133 inthe nominal condition.300千米/小时的平均速度意味着沿着该条线路正常方向上的列车的数量可以上升到133列。

[18] A worse case for designing the number of RBC is to suppose that trains run at a maximum speed of300 km/h with a maximum MA length of 12 km, instead of 14 km. This situation forces RBC to manage more trains than the scenario with 350 km/h.设计上RBC数量最不利情况是假定列车在最高车速300千米/小时,最长移动授权距离12千米,而非14千米。

这种情况下将迫使RBC 管理比350千米/小时情况下更多的列车。

[19] There are no constraints on defining the borders of RBCs with only one exception: the border mustcoincide with the border between two block sections.除了一种例外情况,对RBC的边界定义没有限制:边界必须与两个闭塞区间之间的边界一致。

[20] For each block section are foreseen three balises.预期每个闭塞区间有三个应答器。

[21] For the design of the line was taken into account the nominal condition of the line as follows for eachtrack.线路的设计应考虑下述每条轨道的正常条件。

[21.1] In the nominal condition, there is one train connected with a RBC via one radio channel foreach siding of each station included in the line.在正常条件下,线路上每座车站的每条侧线都有有一列列车通过无线电信道与RBC相连。

[21.2] In the nominal condition, in line there is one train every 12 km connected with one or twoRBC (in case of handover) and running at 300 km/h.在正常条件下,线路上每12千米有一列列车与一个或两个RBC(当切换时)相连并在300千米/小时速度下运行。

[21.3] For each branch line there is one train connected to a RBC.对于每个支线,都有一列列车与RBC相连。

[21.4] It’s supposed that at most 13 trains per station are connected to an RBC假定每座车站最多有13列列车与RBC相连。

2.1其它说明Further Remarks[22] ERTMS 2级和CTCS2共享应答器的可能性应在详细设计阶段进行检验。

The possibility of sharing the ERTMS L2 Eurobalise with CTCS2 ones shall be verified in the detailed design phase.3LINE Design线路设计[23] According to assumptions described in chapter 2 the resulting number of RBC is 5根据第二节中的假设情况,最终的RBC数量为5套。
