制冷压缩机实验指导
制冷压缩机性能综合实验指导书

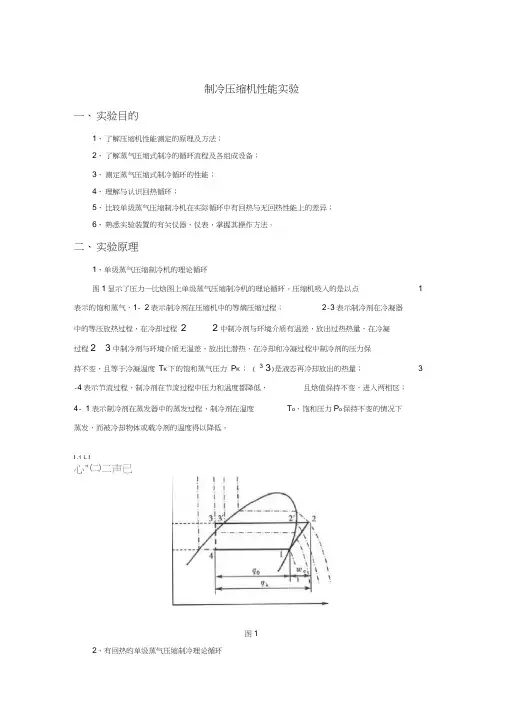

制冷压缩机性能实验一、实验目的1、了解压缩机性能测定的原理及方法；2、了解蒸气压缩式制冷的循环流程及各组成设备；3、测定蒸气压缩式制冷循环的性能；4、理解与认识回热循环；5、比较单级蒸气压缩制冷机在实际循环中有回热与无回热性能上的差异；6、熟悉实验装置的有关仪器、仪表，掌握其操作方法。
二、实验原理1、单级蒸气压缩制冷机的理论循环图1显示了压力一比焓图上单级蒸气压缩制冷机的理论循环。
压缩机吸入的是以点1表示的饱和蒸气，1- 2表示制冷剂在压缩机中的等熵压缩过程；2-3表示制冷剂在冷凝器中的等压放热过程，在冷却过程2 2中制冷剂与环境介质有温差，放出过热热量，在冷凝过程2 3中制冷剂与环境介质无温差，放出比潜热，在冷却和冷凝过程中制冷剂的压力保持不变，且等于冷凝温度T K下的饱和蒸气压力P K ； ( 3 3)是液态再冷却放出的热量；3 -4表示节流过程，制冷剂在节流过程中压力和温度都降低，且焓值保持不变，进入两相区；4- 1表示制冷剂在蒸发器中的蒸发过程，制冷剂在温度T o、饱和压力P o保持不变的情况下蒸发，而被冷却物体或载冷剂的温度得以降低。
I .1 L I心"㈡二声已图1为了使膨胀阀前液态制冷剂的温度降得更低(即增加再冷度) ，以便进一步减少节流损失，同时又能保证压缩机吸入具有一定过热度的蒸气，可以采用蒸气回热循环。
图3示为来自蒸发器的低温气态制冷剂1，在进入压缩机前先经过一个热交换器一一回热器。
在回热器中低温蒸气与来自冷凝器的饱和液体3进行热交换，低温蒸气1定压过热到状态1'，而温度较高的液体3被定压再冷却到状态3'，回热循环1'—2' —3—3—4' —1 —1'中, 3—3'为液体的再冷却过程，过热后的蒸气温度称为过热温度，过热温度与蒸发温度之差称为过热度。
根据稳定流动连续定理，流经回热器的液态制冷剂和气态制冷剂的质量流量相等。
制冷压缩机拆装实训报告
一、实训目的通过本次制冷压缩机拆装实训，使学生掌握制冷压缩机的基本结构、工作原理和拆装方法，提高学生的动手能力和实践技能。
二、实训时间2023年11月15日三、实训地点制冷与空调技术实验室四、实训内容1. 制冷压缩机的基本结构及工作原理2. 制冷压缩机的拆装步骤3. 制冷压缩机拆装过程中的注意事项五、实训过程1. 制冷压缩机的基本结构及工作原理制冷压缩机是制冷系统中最重要的部件之一，其主要作用是将低温低压的制冷剂蒸汽压缩成高温高压的制冷剂气体，从而实现制冷循环。
制冷压缩机主要由以下几个部分组成：（1）曲轴箱：用于存放制冷剂和润滑油，保证压缩机正常工作。
（2）活塞：将制冷剂蒸汽压缩成高温高压气体。
（3）连杆：连接活塞和曲轴，传递活塞的往复运动。
（4）曲轴：将活塞的往复运动转化为旋转运动。
（5）吸气阀和排气阀：分别控制制冷剂蒸汽的吸入和排出。
（6）轴封：防止制冷剂蒸汽泄漏。
制冷压缩机的工作原理：制冷剂在蒸发器中吸收热量，蒸发成蒸汽，进入压缩机后被压缩成高温高压气体，再进入冷凝器中释放热量，最后进入膨胀阀，在膨胀阀处减压降温，再次进入蒸发器，形成循环。
2. 制冷压缩机的拆装步骤（1）拆卸步骤：①断开电源，确保安全。
②排出压缩机中的制冷剂。
③拆卸高压管和低压管，并密封喷嘴。
④断开电磁离合器的导线。
⑤用专用工具松开压缩机的固定螺栓，拆下三角带。
⑥拆卸曲轴箱盖，取出曲轴、连杆、活塞等部件。
⑦拆卸吸气阀和排气阀。
（2）安装步骤：①将曲轴、连杆、活塞等部件安装到曲轴箱中。
②安装吸气阀和排气阀。
③安装曲轴箱盖，紧固螺栓。
④安装三角带，连接电磁离合器的导线。
⑤安装高压管和低压管。
⑥启动压缩机，检查制冷剂是否正常流动。
3. 制冷压缩机拆装过程中的注意事项（1）确保安全：在拆装过程中，要严格遵守安全操作规程，佩戴防护用品，防止意外伤害。
（2）注意密封：在拆卸和安装过程中，要确保密封部件的密封性，防止制冷剂泄漏。
（3）防止异物进入：在拆卸和安装过程中，要防止异物进入压缩机内部，影响制冷效果。
实验实训9 活塞式制冷压缩机的结构分析、拆装和测量实训
实验实训9 活塞式制冷压缩机的结构分析、拆装和测量实训一、实验目的：掌握拆装半封闭式压缩机正确的拆装顺序，清洗方法以及主要部件间隙的测量。
二、实验原理：对于整体安装的制冷压缩机，一般不进行外表面清洗，符合有关设备技术文件规定的设备，其内部零件不进行拆卸和清洗，但如超过设备保险期或有明显缺陷时，受建设单位的委托，应进行清洗。
制冷压缩机拆卸和清洗时，应测量设备原始的装备数据，并作好记录存档。
对于不合格的零件，应予修理或更换，不符合标准的间隙应进行调整，并作好记录存档，作为运行修理的参考。
三、实验设备：半封闭活塞压缩机一台5寸或8寸扳手一把橡皮锤一把尖嘴钳一把游标卡尺一把清洗细布若干清洗剂、润滑油若干四、实验步骤：实验一：压缩机的拆卸拆卸步骤：1）、先将制冷压缩机外表面揩擦干净2）、拆开汽缸盖，取出排气阀组及吸气阀片3）、放出曲轴箱内的润滑油，拆下侧盖。
4）、取出电动机转子5）、拆卸连杆下盖，取出活塞连杆组拆卸注意事项：1）、按顺序拆卸2）、在每个部件上做记号，防止方向位置在组装是颠倒3）、拆卸下来的管道用高压空气试吹，以检验起干净和畅通，合格后用塑料带绑扎封闭管端，防止污物进入。
4）、安装后的设备拆卸和清洗过程中，不可用力过猛，锤击时用橡皮锤轻打。
实验二：设备的清洗清洗分初洗和净洗两步骤。
初洗时，先去掉加工面上的除锈油、油漆、铁锈等污物，再用细布沾上清洗剂擦洗，然后用煤油洗直到基本干净为止，净洗时，要另换干净的煤油再洗一次（可用汽油清洗，然后用机油防止生锈），以洗净为止。
实验三：测量一般地说出厂合格的压缩机都是按一定的精度标准进行装配的，各部件间的间隙都会有一定的限制。
所以在检修中重要的一环就是通过测量来确定活塞和汽缸是否需要检修和更换；通过测量来确定故障原因；通过测量来确定其他如曲轴、连杆、轴承等是否需要校正等。
实验内容：1）、检查汽缸余隙将一定粗细的软铅保险丝放置在活塞顶部，装好排气阀组，盖好汽缸盖，转动主轴，然后取出保险丝，间隔取两点测量其厚度，记录后重复测量一次，作好记录，求取这四个值的平均值即为汽缸上止点余隙，与说明书对照，如果超过标准，则找出偏差修理的处理。
制冷压缩机性能测试实验指导书
制冷压缩机性能测试实验试验台简介本试验台采用图1所示系统，通过阀门的转换，可进行制冷压缩机性能测试实验、冷水机组性能实验、水-水换热器性能实验和水泵性能实验.制冷压缩机性能实验系统由压缩机、冷凝器、蒸发器、电子膨胀阀、恒温器电参数仪等设备组成。
压缩机吸气压力、吸气温度、排气压力分别控制在国家标准规定的状态下。
吸气温度由恒温器2调节蒸发器冷媒水进口温度T9控制,吸气压力由电子膨胀阀控制，排气压力由恒温器1调节冷凝器冷却水进口温度T7控制。
压缩机的实际制冷量由通过蒸发器的冷媒水进出口温度和流量测出，冷凝换热量由通过冷凝器的冷却水进出口温度及流量测得.由此得到压缩机的主辅测质量流量,进而计算出标准工况下的主辅侧制冷量。
压缩机的输入功率由电参数仪测得。
在制冷系统内部安装多个压力和温度测点，可以方便地确定系统内部的状态。
冷水机组性能实验系统，由压缩机、冷凝器、蒸发器、热力膨胀阀、恒温器等设备组成。
实验时,可以设置不同的冷媒水和冷却水温度。
冷水机组冷媒水进口温度通过调节恒温器2中的电加热器控制，冷却水进口温度通过调节恒温器1中的电加热器控制，而出口温度则通过阀门调节。
冷水机组的输入功率通过电参数仪表测得。
冷水机组的制冷量由通过蒸发器的冷媒水进出口温度和流量测出,冷凝换热量由通过冷凝器的冷却水进出口温度及流量测得。
同时在系统中加入了相应的温度和压力测点，可以使学生能更加深入地了解冷水机组的工作特性。
水－水换热器性能实验系统,由冷水机组、恒温器、流量计、水泵等设备组成。
冷热侧流体分别通过冷水机组和恒温器1获得。
换热器冷侧和热侧流体进口温度分别通过恒温器2和恒温器1控制。
通过测量换热器两侧流体进出口温度和两侧的流量,可以求出换热量,在已知换热面积的前提下，可以求出换热器的换热系数K。
水泵性能实验系统，由水泵、流量计、电参数仪等设备组成。
水泵的流量通过流量计测得，水泵的扬程通过水泵进出口压力变送器测得.在水泵的出口处设立调节阀,通过改变阀门的开度来改变水泵进口处的参数，获得水泵变工况运行特性曲线。
THPYSJ-1型制冷压缩机性能测试实验指导书讲解
本科生实验指导书THPY SJ-1型制冷压缩机性能测试实验装置戴源德编南昌大学机电学院热能与动力工程研究所2013年10月10日实验目的和要求掌握小型单级制冷压缩机主要性能参数的测试和仪表的使用 了解国际标准GB/T 5773-2004容积式制冷压缩机性能实验方法实验装置的组成本实验装置按照国际标准 GB/T 5773-2004容积式制冷压缩机性能实验方法建立。
以“蒸发器液体载冷剂循环法”为主要测量，以“水冷冷凝器量热器法”作为辅助测量。
实验装置流 程如图所示:«|量点说明实验装置主要由被测压缩机、卧式壳管式冷凝器、冷却塔、视液镜、干燥过滤器、手动 节流阀、储液器、干式蒸发器、加热器和水箱等组成。
制冷压缩机的实验项目和实验的有关规定 1. 实验项目单级制冷压缩机性能实验主要是测试下列性能指标:1. 了解单级蒸汽压缩制冷机实验系统和制冷机的运行操作2. 3. 4. 掌握制冷压缩机的工况分析和实验数据整理方法 5. 初步掌握实验工况的有关规定Atmj=i■ [S 甲fl T ---- =i.0^0■ 1 !!VV W丿-A/T 卜嵐T4-lrfltW^ 口 fiS15-113t«a 口■ ・ ■ I I I■ ■■L .卜・・■■ ■III«ME 农手翩0 3轄綁甲 ft11H2n-JUSrttflSTS-i （食#«朮》魔 n 嚥觀时IB 嵐 lu ■压«机耳«&W三甜阳JST«H(1)单级制冷压缩机的制冷量：由实验间接测得的流经压缩机的制冷剂质量流量乘以压缩机吸气口的制冷剂比焓与排气口压力对应的膨胀阀前制冷剂液体比焓的差之值。
(2)输入功率：开启式压缩机为输入压缩机的轴功率，封闭式(包括半封闭和全封闭式)为压缩机输入功率。
单位功率制冷量：制冷量与输入功率的比值。
压缩机性能实验包括主要实验和校核实验，二者应同时进行测量。
实验指导书(变频空调制冷制热实验)
变频空调制冷制热实验一、实验目的1、通过实验加深对制冷、制热循环工作过程的理解，熟悉变频空调制冷、制热演示系统的工作原理；2、掌握变频空调制冷、制热演示系统的操作、调节方法。
二、实验原理蒸汽压缩式制冷循环如下图所示：循环系统由压缩机、冷凝器、膨胀阀和蒸发器组成。
其工作过程如下：制冷剂在蒸发压力下沸腾，蒸发温度低于被冷却物体或流体的温度。
压缩机不断地抽吸蒸发器中产生的蒸气，并将它压缩到冷凝压力，然后送往冷凝器，在冷凝压力下等压冷却并冷凝成液体，制冷剂冷却和冷凝时放出的热量传给冷却介质（通常是水或空气），与冷凝压力相对应的冷凝温度一定要高于冷却介质的温度，冷凝后的液体通过膨胀阀或其它节流元件进入蒸发器。
当制冷剂通过膨胀阀时，压力从冷凝压力降到蒸发压力，部分液体气化，剩余液体的温度降至蒸发温度，于是离开膨胀阀的制冷剂变成温度为蒸发温度的两相混合物。
混合物中的液体在蒸发器中蒸发，从被冷却物体中吸取它所需要的气化潜热，如此循环，从而达到制冷的目的。
空调制冷制热循环的转换：当电磁线圈处于断电状态，先导滑阀在压缩弹簧驱动下左移，高压气体进入毛细管后进入活塞腔，另一方面，活塞腔的气体排出，由于活塞两端存在压差，活塞及主滑阀左移，使E、S接管相通，D、C接管相通，于是形成制冷循环。
当电磁线圈处于通电状态，先导滑阀在电磁线圈产生的磁力作用下克服压缩弹簧的张力而右移，高压气体进入毛细管后进入活塞，另一方面，活塞腔的气体排出，由于活塞两端存在压差，活塞及主滑阀右移，使S、C接管相通，D、E接管相通，于是形成制热循环。
图2 空调制冷制热循环的转换原理三、实验步骤1、接通电源，先将空调器调至“制冷”位置上，然后打开空调器开关；2、通过空调器上UP按钮改变空调器的频率（空调器开始工作时频率为30Hz），每按一次频率上升1 Hz，变频范围为30 Hz到110 Hz。
打开温度巡检仪，观察各环节的温度变化；3、将空调器调至“制热”位置上，观察空调器出风口及温度巡检仪各测点温度的变化；4、打开冰箱电源开关，并通过数码温度检测器观察冰箱各关键点的工作温度；5、关闭空调器、冰箱以及温度检测器的开关，并切断总电源，实验结束。
制冷压缩机性能测试实验
制冷压缩机性能测试实验一、实验目的1． 了解单级蒸汽压缩制冷机实验系统和制冷剂的运行操作2． 掌握小型单级制冷压缩机主要性能参数的测试盒仪表的使用3． 掌握制冷压缩机的公开分析和实验数据整理方法二、实验原理实验装置的组成实验装置以“蒸发器液体载冷剂循环法”为主要测量方法，以“水冷冷凝器量热器法”作为辅助测量方法。
实验装置流程如图所示。
图1 实验装置图实验装置主要由被测压缩机、卧式壳管式冷凝器、冷却塔、视液镜、干燥过滤器、手动节流阀、储液器、干式蒸发器、加热器和水箱等组成。
1.制冷剂流量计算 )/()()(221211s kg h h t t F t t M C M f g c a W --⨯+-⨯⨯= （16-1） 其中：C ——冷却水比热容（淡水的比热容：4.186） kJ/kg •℃ M w ——冷却水流量 kg/st 1——蒸发器进水温度 ℃t 2——蒸发器出水温度 ℃F 1——蒸发器的漏热系数（F 1=5.06W/℃）t a ——环境温度 ℃t c ——蒸发器的平均表面温度（蒸发温度） ℃h g2——制冷剂在蒸发器出口的焓值 kJ/kgh f2——节流阀前制冷剂液体的焓值 kJ/kg2.制冷量的计算 )()(111111kW V V h h M Q g f g -⨯=（16-2） 其中：M 1——制冷剂质量流量 kg/sh g1——在规定的基本工况下，制冷剂在压缩机进口处的焓值 kJ/kgh f1——与基本实验工况所规定的压缩机排气压力相对应的饱和温度（或露点温度）下的制冷剂液体比焓 kJ/kg V 1——实际进气状态的制冷剂蒸汽比体积 M3/kg V 2——标准规定工况的制冷剂蒸汽比体积 M3/kg 3.水冷冷凝器热平衡法1）制冷剂流量的计算)/()()(332122s kg h h t t F t t M C M f g a k W --⨯+-⨯⨯= （16-3）其中：C ——冷却水比热容（淡水的比热容：4.186） kJ/kg •℃M w ——冷却水流量 kg/st 1——蒸发器进水温度 ℃t 2——蒸发器出水温度 ℃F 2——冷凝器的漏热系数（F 2=9.8W/℃）t a ——环境温度 ℃t k ——冷凝器的平均表面温度（蒸发温度） ℃h g3——制冷剂进冷凝器气体的焓值 kJ/kgh f3——制冷剂出冷凝器液体的焓值 kJ/kg2）制冷量的计算 )()(111122kW V V h h M Q g f g -⨯= （16-4） 其中：M 2——制冷剂质量流量 kg/sh g1——在规定的基本工况下，制冷剂在压缩机进口处的焓值 kJ/kgh f1——与基本实验工况所规定的压缩机排气压力相对应的饱和温度（或露点温度）下的制冷剂液体比焓 kJ/kg V 1——实际进气状态的制冷剂蒸汽比体积 M 3/kgV 2——标准规定工况的制冷剂蒸汽比体积 M 3/kg3）主辅侧相对误差 %100121⨯-=Q Q Q E （16-5） 4）制冷效率（能效比） 21W Q =ε （16-6） 其中：Q 1——主侧制冷量 kWW 2——压缩机输入功率 kW三、实验步骤1． 水箱灌好适量自来水（水位必须满过加热器）。
制冷压缩机性能实验报告
制冷压缩机性能实验报告制冷压缩机性能实验报告引言：制冷压缩机是一种常见的热力学装置，广泛应用于工业、商业和家用领域。
为了了解和评估制冷压缩机的性能，本实验通过设计和搭建实验装置，对其进行了一系列的测试和分析。
实验目的：1. 了解制冷压缩机的基本原理和工作过程；2. 测量制冷压缩机的制冷量、功率消耗和效率；3. 分析制冷压缩机在不同工况下的性能变化。
实验装置：本实验采用了一台常见的家用制冷压缩机，并通过搭建实验装置，包括冷凝器、蒸发器、压缩机和膨胀阀等组成。
实验方法：1. 测量制冷量：在一定时间内记录冷凝器的冷凝温度和蒸发器的蒸发温度，并通过热量平衡计算出制冷量。
2. 测量功率消耗：通过电流表和电压表测量制冷压缩机的电流和电压，计算出功率消耗。
3. 计算制冷效率：利用测得的制冷量和功率消耗，计算出制冷效率。
实验结果与分析：在实验过程中，我们改变了制冷压缩机的工况，包括冷凝温度、蒸发温度和冷媒流量等。
通过实验数据的记录和分析，得出了以下结论：1. 制冷量与冷凝温度和蒸发温度呈正相关关系。
当冷凝温度和蒸发温度升高时，制冷量相应增加。
这是因为制冷压缩机的制冷效果与温度差有关，温度差越大，制冷量越大。
2. 功率消耗与冷凝温度和蒸发温度呈正相关关系。
当冷凝温度和蒸发温度升高时，制冷压缩机需要更多的能量来完成制冷过程，功率消耗相应增加。
3. 制冷效率与冷凝温度和蒸发温度呈负相关关系。
制冷效率是制冷量与功率消耗的比值，当冷凝温度和蒸发温度升高时，制冷效率下降。
这是因为功率消耗的增加大于制冷量的增加，导致效率降低。
结论：通过本实验，我们深入了解了制冷压缩机的工作原理和性能特点。
制冷量、功率消耗和效率是评价制冷压缩机性能的重要指标，它们之间存在着相互关系。
在实际应用中，我们可以根据不同的需求，调节制冷压缩机的工况，以达到最佳的制冷效果和能源利用效率。
同时，本实验也存在一些不足之处，例如实验装置的精度和稳定性可能会对实验结果产生一定的影响。
制冷压缩机实验指导
第二章制冷压缩机实验指导实验一、压缩机性能测试实验一、实验目的通过本实验的学习，使学生掌握对制冷压缩机性能测定的原理与方法，加深对活塞式制冷压缩机工作原理及性能的理解，熟悉实验装置及有关仪器、仪表的操作使用，为学习制冷压缩机的热力性能及影响因素奠定基础。
二、实验原理、方法和手段由学生自行设计实验方案并加以实现，该实验装置为单级压缩活塞式制冷装置。
本机组产生的冷量由蒸发器内的电加热丝消耗。
电动机的扭力可由弹簧测力计来测量。
整个机组配以R12流量计、冷却水流量计、冷凝压力表、蒸发压力表，测试功率的电流表、电压表以及测八个点温度的电子温度计。
利用本装置进行制冷变工况调节，学会并掌握制冷工况的调节方法。
三、实验内容1、给定冷凝压力P k改变蒸发压力P0、并根据压力值P k、P0查出相应的温度t k、t0。
工况改变后，要等系统重新稳定后再测数据。
2、认真记录测试数据，独立完成实验报告。
四、实验准备预习制冷压缩机、制冷原理和制冷压缩机性能测试方法等相关知识。
五、实验步骤1、在实验教师的指导下，检查实验装置及所有的仪器、仪表，做好实验前的准备工作。
2、先打开冷却水阀，再接通电源。
3、2分钟后开始增加蒸发器的热量输入，逐渐增大到要求值，并观察制冷剂的流量变化。
4、机组运行稳定后，按规定工况要求进行实验，并记录实验数据。
5、实验结束后，首先将蒸发器的热量输入调整到最小值，然后停机。
停机1分钟后切断电源。
并关闭冷却水阀。
六、注意事项及其它说明在实验装置运行当中要时刻观察各仪表数据，尤其要注意冷凝器中冷却水情况，避免断水造成冷凝压力超高情况的发生。
七、思考题1、根据测得的数据，查出循环过程中相应的状态点的焓值分别在lgP-h图上绘出循环过程并标出状态点的焓值，计算其性能指标。
2、绘出压缩机的性能曲线（Q0～t0及N e～t0），并根据查图（表）与计算分析相应性能指标的变化情况。
八、实验报告1.结合本实验相关内容认真预习。
制冷压缩机实训报告
制冷压缩机实训报告(一)往复式制冷压缩机目录一、制冷压缩机的分类二、制冷压缩机的研究动态三、往复式制冷压缩机1、往复式制冷压缩机的工作原理2、往复式制冷压缩机工作过程3、往复式制冷压缩机的特点及技术标准4、往复式制冷压缩机在我国的发展5、往复式制冷压缩机国内外生产状况6、往复式制冷压缩机的技术进步一、制冷压缩机的分类制冷压缩机的种类和形式很多，根据其工作原理，可分为容积型和速度型两大类，如图3.1所示。
1、容积型容积型压缩机是靠工作腔容积的改变实现吸气、压缩、排气等过程。
容积型压缩机根据其工作部件的运动形式，又分为往复式和回转式，前者活塞在气缸内作往复运动，而后者是工作部件在气缸内作回转运动，如图5-1所示的螺杆式、滑片式等压缩机均为回转式。
但目前制冷工业使用最广泛的为活塞式压缩机，且机型有几十种之多。
在容积型压缩机中，气体压力的升高是靠吸入气体的体积被强行缩小。
2、速度型速度型压缩机是靠高速旋转的工作叶轮对蒸气做功，使压力升高并完成输送蒸气的任务。
这类压缩机根据蒸气的流动方向分为离心式和轴流式两种，其中应用较广的是离心式。
在速度型压缩机中，气体压力的升高是靠气体的速度转化而来，即先使气体获得一定高速，然后再由气体的速度能转化为压力能。
其主要形式是离心式制冷压缩机制冷压缩机根据其工作原理可分为容积型和速度型两大类。
所有制冷压缩机，根据其结构特点和工作原理，均有其最佳冷量使用范围。
因此，当使用的冷量和条件不同时，应选用不同形式的压缩机，以获得最佳运行效果。
二、制冷压缩机的研究动态随着制冷和空调设备的节能化和多用化,作为制冷技术心脏的压缩机的研究有很大进展。
本文介绍日本国内外压缩机的学术会议和学术刊物上发表的研究论文,涉及活塞式、旋转式、涡线式、螺杆式等压缩机的最新动态。
例如在涡线式压缩机方面,最近研究了几何学基本性能的解析、运动力学模型和稳定性、漏泄特性、振动特性、压力支持机构的最佳化、喷油性能、齿形曲线除渐。
制冷实验指导
制冷原理与装置实验一压缩机性能测试[实验目的]1. 加深了解制冷循环系统的组成。
2. 学习测定压缩机性能的方法。
3. 通过实际测定制冷机运行参数以及计算，分析影响压缩机性能的因素。
[实验原理]实验装置为教学用制冷压缩机性能试验台。
该试验台采用全封闭制冷压缩机，冷凝器和蒸发器均采用对流式水换热器。
制冷压缩机的轴功率通过输入电功率来测算。
制冷压缩机性能试验台的制冷循环系统见图1，图2为水循环系统简图。
图1制冷循环系统图图2 .水循环系统图1.压缩机,2.冷凝器,3.截止阀,4.干燥过滤器,5.过冷 1.压缩机,2.冷凝器,3.温度计,4.加热器,温度计,6.截流阀,7.蒸发器, 8.吸气温度计, 9.吸气 5.阀门, 6.水泵,7.蒸发器水箱, 8.溢流水箱, 压力表, 10.吸气阀, 11.排气阀, 12.排气压力表9.冷凝器水箱10.流量计,11.出水管13.排气温度计, 14.电流表,15.电压表[实验方法和步骤]1. 实验前准备：（1）学习实验指导书和安装使用说明书，详细了解实验台各部分的作用，掌握制冷系统的操作规程和制冷工况参数，熟悉各测试仪表的安装使用方法。
（2）启动水循环系统及制冷系统。
（3）按指导教师要求，参考安装使用说明书介绍的方法调节运行情况。
2. 进行测试：（1）待工况确定后，即可开始测试，测取蒸发压力、冷凝压力、吸气温度、排气温度、过冷温度、蒸发器和冷凝器的进、出水温度及它们的流量、压缩机的输入功率等参数。
（2）为提高测试准确度，要求在稳定的工况范围内，共测取三次数据，以其平均值作为测试结果。
（3）测试结束后，按使用说明书之规定停止系统工作。
[实验数据处理]1. 制冷量： 式中：Q1：蒸发器换热量，G 2——载冷剂流量（Kg/s ）C p ——载冷剂的定压比热(Kj/Kg.c)t 1、t 2----载冷剂的进出口温度（℃）i 1----在规定吸气温度、吸气压力下制冷剂蒸发的焓值(Kj/Kg)i 7----在规定过冷温度下，节流阀前液体制冷剂的焓值(Kj/Kg)i 1----在实验条件下，离开蒸发器的制冷剂的焓值(Kj/Kg)i 6----在实验条件下，节流阀前液体制冷剂的焓值(Kj/Kg)v 1----压缩机实际吸气温度、吸气压力下制冷剂蒸汽的比容（M 3/Kg ）v 1----压缩机规定吸气温度、吸气压力下制冷剂蒸汽的比容（M 3/Kg ）2. 压缩机轴功率N=I ·V ·N(Kw)式中：I V 为封闭压缩机的输入电流和输入电压N 为压缩机的效率取0.753. 制冷系数ε=Q/N4. 热平衡误差式中：Q2----冷凝器的换热量 ，G l ——冷凝器水流量（Kg/s ）t 1、t 2----冷凝器水的进出口温度（℃）C p ----水的定压比热（Kj/Kg.℃）[思考题]分析影响制冷机性能的因素以及相应措施。
制冷压缩机的性能试验及方法 压缩机操作规程
制冷压缩机的性能试验及方法压缩机操作规程通过试验了解和谙习活塞式制冷压缩机在给定工况和不同工况下制冷量的变化及与各有关参数之间的关系，把握接受量热器法测定制冷压缩机性能的原理和方法，谙习数据采集方法及各有关仪表的作用。
量热器由电加热管及通过试验了解和谙习活塞式制冷压缩机在给定工况和不同工况下制冷量的变化及与各有关参数之间的关系，把握接受量热器法测定制冷压缩机性能的原理和方法，谙习数据采集方法及各有关仪表的作用。
量热器由电加热管及蒸发盘管构成。
蒸发盘管在量热器内上部，量热器下部存有确定数量的第二制冷剂（又称第二工质），电加热管被第二制冷剂浸没。
第二制冷剂是电机热管与制冷系统蒸发盘管之间进行热交换的媒介，它与制冷剂系统中循环的制冷剂无关。
当电加热器通电时第二制冷剂被加热蒸汽，形成的气体上升到量热器上部，在蒸发盘管表面冷凝器后重新落入量热器底部，蒸发盘管中的低温低压的制冷剂液体吸取第二制冷剂的热量而蒸发，因此，电热管产生的热量抵消制冷压缩机在移动工况下产生的冷量。
通过能量平衡来实现对制冷压缩机制冷本领的测试。
—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。
相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。
制冷压缩机性能试验台工作条件，常温、常压下运行,电源电压AC220V制冷压缩机性能试验台试验目的1.谙习蒸汽压缩式制冷循环系统的基本结构和工作原理2.了解国际标准GB/T57732023容积式制冷压缩机性能使用方法3.利用蒸发器液体载冷剂循环法（主测法）求制冷压缩机制冷量4.利用水冷冷凝器热平衡法（辅测法）求制冷压缩机制冷量5.主、辅测制冷量相对误差的计算与分析6.制冷机组能效比的计算与分析1、功率表2只（精度0.5级）分别测量加热功率和压缩机功率。
制冷实训_精品文档
《制冷原理与装置》课内实验实训指导书实验一制冷系统初步认识一、实验目的1.熟悉认识“一机二库”制冷系统压缩机及蒸发器、冷凝器等设备的构造和工作特点, 制冷系统组成原则。
2.演示一个机组如何向两个不同温度要求库体供液。
3.熟悉蒸发压力调节阀的构造、置设、调节原理。
4.掌握制冷循环系统图。
二、实验场地制冷与空调实验室三、主要实验仪器、设备、材料、工具本系统由一台进口压缩机（法国泰康机组1匹）二只热力膨胀, 二只电磁阀, 6只或7只进口手阀（供教学实验用）, 一只蒸气压力调节阀, 四个高低压力表, 二套数字显示温控仪等所组成制冷系统（包括电气部分）。
四、基本内容与步骤、要求1.熟悉实验装置1）由一台制冷机组同时向一个或二个以上的冷库供应冷量, 各库蒸发度（蒸发压力）也不相同, 因为高温库的蒸发温度较高, 低温库的蒸发温度较低, 这时那些需要保持较高蒸发温度（即高温库）的蒸发器出口管路上便装上蒸汽压力调节阀（即背压阀）使阀前的压力保持在调定的范围内, 经过阀的节流使阀后的压力和吸气压力相同, 这样就保证了系统中各个蒸发器在各自不同工况下正常运行。
2）本系统使用的工质R12充灌重量约2Kg, 工质R22充灌重量约2.5Kg。
2.操作要求:1）接通两库蒸发器的管路, 一头拧死, 另一头略为松些, 打开制冷系统、手阀、电磁阀让制冷剂冲进蒸发管路, 略为松些的那头联接器将出现冒气现象, 并发出冒气声, 立即停止冲气, 当即拧紧松一些的那一头联接器, 说明系统已完成排空气手续。
2）正式运转, 合上电源, 合上带锁按钮, 机组开始运行, 逐一打开高低温库的手阀。
3）此时, 高压压力表的读数开始上升, 低压压力表的读数同时下降, 说明系统工作正常。
4）调整高低温库数显温控仪, 根据需要任意可以调节, 一般产品出厂前已调整好了, 客户不必随意调节。
5）当高温库或低温库达到预定值时, 压缩机停止, 系统处于待命状态。
6）操作面板印有控制回路, 并且安置了检测点, 利于检测之用, 通过对检测点的运用, 可以全面了解一机二库的运行状态正常与否, 造成故障的所在何处,4.制冷系统过热设置及运行效果热力膨胀阀的过热调节, 旋下密封螺帽, 顺时钟旋转调节杆, 可增加静止过热度, 逆时针旋转为减小热度。
实验指导书 制冷压缩机性能实验
制冷压缩机性能实验一、实验目的1．了解制冷循环系统的组成。
2．测定冷机性能（制冷量、功率等）。
3．分析影响冷机性能的因素。
二、实验装置试验装置结构及工作原理如图一所示：图一工作原理如图1.压缩机2.冷凝器3.储液罐4.干燥器5.节流阀前温度计6. 节流阀7.蒸发器8.吸气温度9.吸气压力10.吸气截止阀11.排气截止阀12排气压力13.排气温度14. 节流阀后温度计15. 蒸发器冷载体水泵16.加热器17流量计18.调节阀19. 蒸发器前温度20. 蒸发器后温度21. 冷凝器载体水泵22. 流量计23. 调节阀24. 冷凝器前温度25.冷凝器后温度26、27.水箱28.排水阀三、实验步骤1．实验前准备预习实验指导书及安装使用说明书，详细了解实验系统各部分的作用，掌握制冷系统的操作规程和制冷工况的调节方法。
2．开启电源，开启循环泵，开启压缩机；3．按指导教师要求并参考安装使用说明书介绍的方法调节实验工况。
4．待工况稳定后记录巡检仪显示参数。
5．待三次记录数据均在稳定工况要求范围内，该工况测试即告结束。
改变工况，重复上述实验。
6．实验结束后，按安装使用说明书规定方法停止系统工作。
制冷压缩机制冷量计算表表1蒸发器热负荷计算表表2冷凝器热负荷计算表表3四、实验数据的整理取三次读数的平均值做为计算数据。
1．压缩机制冷量对开启式压缩机 21"116711n n i i i i Q Q f ⋅⋅--=νν KW 式中：Q 1 — 蒸发器换热量。
Q 1=G 1·C （t 1-t 2） KW式中：G 1 — 载冷剂（水）的流量。
Kg/sC — 载冷剂（水）的比热。
KJ / Kg ·℃ t 1 ,t 2— 载冷剂（水）的进出口温度。
℃i 1 —在压缩机规定吸气温度、吸气压力下制冷剂蒸气的焓 kj/kg i 7—在规定的过冷温度下，节流阀前液体制冷剂的焓 kj/kg i f —在实验条件下，离开蒸发器制冷剂蒸气的焓 kj/kg i 6—在实验条件下，节流阀前液态制冷剂的焓 kj/kg v 1—压缩机实际吸气温度、吸气压力下制冷剂蒸气的比容 m 3/kg"1v —在压缩机规定吸气温度、吸气压力下制冷剂的比容 m 3/kg n 1—压缩机的额定转速 r/min n 2—压缩机的实测转速 r/min在教学中，小型封闭式制冷压缩机可以认为：i 1 = i 7 i f = i 6 v 1 ="1v n 1 = n 2 Q = Q 1 2．压缩机轴功率η⋅⋅=V I e N kw式中：η— 传动效率（0.75） % 3．A 、制冷系数：eN Q e =b 、效能比EER ：此指标考虑到驱动电机效率对耗能的影响，以单位电动机输入功率的制冷量大小进行评价，该指标多用于全封闭制冷压缩机。
制冷压缩机性能测试实验报告
7．测试工位：单工位。
8．测试精度：与标准样机测试结果相比偏差在±2%以内。
9．重复精度：三次测试结果中最大值与最小值与平均值偏差在±2%以内。
10．测量参数：压缩机电参数、制冷量、COP、壳体/绕组温度、转速等。
11．控制参数：蒸发温度-40～-5±0.2℃；冷凝温度40～65±0.3℃；
3、通过下述部分实验数据，用EXCEL绘制制冷压缩机分别在不同冷凝温度和蒸发温度下制冷系数的变化曲线图。
实验系统自测压缩机功率：（W）
Tevp(℃)
Tcon(℃)
-20
-15
-10
-5
0
25
49.2
41.4
34.4
28.0
22.2
30
54.7
46.4
39.0
32.4
26.4
35
60.2
51.4
43.7
36.8
30.6
40
65.9
56.5
48.4
41.1
34.6
45
71.7
61.7
53.1
45.5
38.7
实验系统自测量热器功率：（W）
Tevp(℃)
Tcon(℃)
-20
-15
-10
-5
0
25
185.1
184.5
183.8
182.9
181.8
30
177.9
177.3
176.6
175.7
174.7
35
170.7
3、压缩机等熵效率：制冷剂的实际质量流量和压缩机的等熵过程比焓变化量的乘积与压缩机输入功率之比。
制冷压缩机性能测试实验指导书 2012.5
制冷压缩机性能试验实验指导书重庆大学动力工程学院二○一二年五月全封闭式制冷压缩机性能试验一、实验目的和要求（一）目的：1. 通过本实验，了解测定全封闭式制冷压缩机主要性能指标──压缩机的制冷量和输入功率的相关标准（GB/T 5773－2004容积式制冷压缩机性能试验方法）；2. 通过本实验，掌握测定全封闭式制冷压缩机主要性能指标（压缩机的制冷量和输入功率）的一种试验方法──第二制冷剂量热法；3. 通过本实验，掌握一种测定量热器热损失系数的方法；4. 通过本实验，了解制冷压缩机在运行过程中，各种条件的变化对压缩机的制冷量和输入功率带来的影响。
（二）要求：1. 认真完成全封闭式制冷压缩机性能试验的实验操作，独立完成实验数据的处理，回答思考题，写好实验报告；2. 在做实验之前，应清楚试验装置的工作原理，对试验装置的结构、仪器仪表的选用和实验的操作步骤有透彻的了解。
二、实验原理（一）第二制冷剂量热法本实验采用国标（GB/T 5773－2004）提出的对容积式制冷压缩机性能测试的主要试验方法──第二制冷剂量热法，对制冷压缩机的制冷量和输入功率进行测定。
根据标准，本试验方法适用于不小于0.75kW的容积式制冷压缩机的性能试验。
第二制冷剂量热法是通过第二制冷剂量热器间接测定制冷量，是利用安置在第二制冷剂量热器内部的电加热管发出的热量来消耗蒸发器盘管所产生的制冷量。
本试验装置有二种制冷剂，其中第一制冷剂为R22，第二制冷剂为R141b。
第二制冷剂量热器是一个密闭的受压的隔热容器，安置在该量热器内的蒸发器盘管悬挂在容器的上部，电加热管安装在容器的底部并被容器内的第二制冷剂浸没。
第一制冷剂在制冷系统中循环，在第二制冷剂量热器的蒸发器盘管中蒸发制冷；输入第二制冷剂量热器的热量主要由电加热管供给（量热器的漏热量应不超过5%），量热器内的第二制冷剂被加热汽化，形成的第二制冷剂蒸汽在顶部蒸发器盘管外表面冷凝，重新回到液面。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第二章制冷压缩机实验指导
实验一、压缩机性能测试实验
一、实验目的
通过本实验的学习，使学生掌握对制冷压缩机性能测定的原理与方法，加深对活塞式制冷压缩机工作原理及性能的理解，熟悉实验装置及有关仪器、仪表的操作使用，为学习制冷压缩机的热力性能及影响因素奠定基础。
二、实验原理、方法和手段
由学生自行设计实验方案并加以实现，该实验装置为单级压缩活塞式制冷装置。
本机组产生的冷量由蒸发器内的电加热丝消耗。
电动机的扭力可由弹簧测力计来测量。
整个机组配以R12流量计、冷却水流量计、冷凝压力表、蒸发压力表，测试功率的电流表、电压表以及测八个点温度的电子温度计。
利用本装置进行制冷变工况调节，学会并掌握制冷工况的调节方法。
三、实验内容
1、给定冷凝压力P k改变蒸发压力P0、并根据压力值P k、P0查出相应的温度t k、t0。
工况改变后，要等系统重新稳定后再测数据。
2、认真记录测试数据，独立完成实验报告。
四、实验准备
预习制冷压缩机、制冷原理和制冷压缩机性能测试方法等相关知识。
五、实验步骤
1、在实验教师的指导下，检查实验装置及所有的仪器、仪表，做好实验前的准备工作。
2、先打开冷却水阀，再接通电源。
3、2分钟后开始增加蒸发器的热量输入，逐渐增大到要求值，并观察制冷剂的流量变
化。
4、机组运行稳定后，按规定工况要求进行实验，并记录实验数据。
5、实验结束后，首先将蒸发器的热量输入调整到最小值，然后停机。
停机1分钟后切
断电源。
并关闭冷却水阀。
六、注意事项及其它说明
在实验装置运行当中要时刻观察各仪表数据，尤其要注意冷凝器中冷却水情况，避免断水造成冷凝压力超高情况的发生。
七、思考题
1、根据测得的数据，查出循环过程中相应的状态点的焓值分别在lgP-h图上绘出循环过程并标出状态点的焓值，计算其性能指标。
2、绘出压缩机的性能曲线（Q0～t0及N e～t0），并根据查图（表）与计算分析相应性能指标的变化情况。
八、实验报告
1.结合本实验相关内容认真预习。
2.实验数据及计算结果
表1 实验数据记录表
注：计算查图（表）时，压力值要用绝对压力
规定：绝对压力=表压+大气压力=表压（bar）+1(bar)
表2 查lgP-h图表。
