A9中热硅酸盐水泥-低热硅酸盐水泥-低热矿渣硅酸盐水泥资料

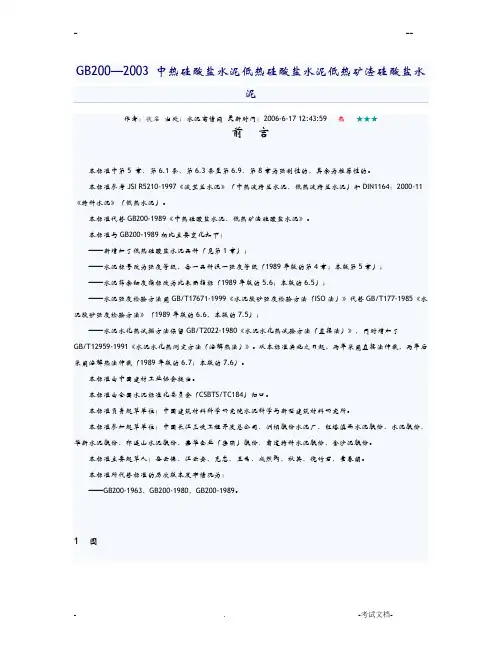

GB200—2003 中热硅酸盐水泥低热硅酸盐水泥低热矿渣硅酸盐水
泥
作者：佚名出处：水泥商情网更新时间：2006-6-17 12:43:59 热★★★
前言
本标准中第5 章、第6.1条、第6.3条至第6.9、第8章为强制性的，其余为推荐性的。
本标准参考JSI R5210-1997《波竺兰水泥》（中热波特兰水泥、低热波特兰水泥）和DIN1164：2000-11《特种水泥》（低热水泥）。
本标准代替GB200-1989《中热硅酸盐水泥、低热矿渣硅酸盐水泥》。
本标准与GB200-1989相比主要变化如下：
——新增加了低热硅酸盐水泥品种（见第1章）；
——水泥标号改为强度等级，每一品种设一强度等级（1989年版的第4章；本版第5章）；
——水泥筛余细度指标改为比表面指标（1989年版的5.6；本版的6.5）；
——水泥强度检验方法用GB/T17671-1999《水泥胶砂强度检验方法（ISO法）》代替GB/T177-1985《水泥胶砂强度检验方法》（1989年版的6.6，本版的7.5）；
——水泥水化热试骊方法保留GB/T2022-1980《水泥水化热试验方法（直接法）》，同时增加了
GB/T12959-1991《水泥水化热测定方法（溶解热法）》。从本标准实施之日起，两年内采用直接法仲裁，两年后采用溶解热法仲裁（1989年版的6.7；本版的7.6）。
本标准由中国建材工业协会提出。
本标准由全国水泥标准化委员会（CSBTS/TC184）归口。
本标准负责起草单位：中国建筑材料科学研究院水泥科学与新型建筑材料研究所。
本标准参加起草单位：中国长江三峡工程开发总公司、葛洲坝股份有限公司水泥厂、云南红塔滇西水泥股份有限公司、抚顺水泥股份有限公司、华新水泥股份有限公司、甘肃祁连山水泥股份有限公司、四川嘉华企业（集团）股份有限公司、湖南霸道特种水泥股份有限公司、四川金沙泥股份有限公司。
本标准主要起草人：岳云德、江云安、刘克忠、王晶、成然弼、张秋英、倪竹君、霍春明。
本标准所代替标准的历次版本发布情况为：
——GB200-1963、GB200-1980、GB200-1989。
1 范围
本标准规定了中热硅酸盐水泥、低热硅酸盐水泥和低热矿渣硅酸盐水泥的定义与代号、材料要求、强度等级、技术要求、试验方法、检验规则、包装、标志、运输与贮存。
本标准适用于中热硅酸盐水泥、低热硅酸盐水泥和低热矿渣硅酸盐水泥。
2 规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T176 水泥化学分析方法（GB/T176-1996，eqv ISO 680:1990）
GB/T203 用于水泥中的粒化高炉矿渣
GB/T750 水泥压蒸安定性试验方法
GB/T1346 水泥标准稠度用水量、凝结时间、安定性检验方法（GB/T1346-2001，eqv ISO
9597:1989）
GB/T 1596 用于水泥和混凝土中的粉煤灰
GB/T2022-1980 水泥水化热试验方法（直接法）
GB/T5483 石膏和硬石膏（GB/T5483-1996，eqv ISO 1587:1975）
GB/T6645 用于水泥中的粒化电炉磷渣
GB/T8074 水泥比表面积测定方法（勃氏法）
GB9774 水泥包装袋
GB12573 水泥取样方法
GB/T12959-1991 水泥水化热测定方法（溶解热法）
GB/T17671-1999 水泥胶砂强度检验方法（ISO法）（idt ISO 679:1989）
JC/T667 水泥粉磨用工艺外加剂
3 定义与代号
3.1
中热硅酸盐水泥
以适当成分的硅酸盐水泥熟料，加入适量石膏，磨细制成的具有中等水化热的水硬性胶凝材料，称为中热硅酸盐水泥（简称中热水泥），代号P·MH。
3.2
低热硅酸盐水泥
以适当成分的硅酸盐水泥熟料，加入适量石膏，磨细制成的具有低水化热的水硬性胶凝材料，称为低热硅酸盐水泥（简称低热水泥），代号P·LH。
3.3
低热矿渣硅酸盐水泥
以适当成分的硅酸盐水泥熟料，加入粒化高炉矿渣、适量石膏，磨细制成的具有低水化热的水硬性胶凝材料，称为低热矿渣硅酸盐水泥（简称低热矿渣水泥），代号P·SLH。
4 组成与材料
4.1 组成
低热矿渣水泥中粒化高炉矿渣掺加量按质量百分比计为20%-60%。允许用不超过混合材料总量50%的粒化电炉磷渣或粉煤灰代替部分粒化高炉矿渣。
4.2 硅酸盐水泥熟料
4.2.1 中热硅酸盐水泥熟料
硅酸三钙（3CaO·SiO2）的含量应不超过55%，铝酸三钙（3CaO·Al2O3）的含量应不超过6%，游离氧化钙的含量应不超过1.0%
4.2.2 低热硅酸盐水泥熟料
硅酸二钙（2CaO·SiO2）的含量应不小于40%，铝酸三钙（3CaO·Al2O3）的含量应不超过6%，游离氧化钙的含量应不超过1.0%
4.2.3 低热矿渣硅酸盐水泥熟料
铝酸三钙（3CaO·Al2O3）的含量应不超过8%，游离氧化钙的含量应不超过1.2%，氧化镁的含量不宜超过5.0%；如果水泥经压蒸安定性试验合格，则熟料中氧化镁的含量允许放宽到6.0%。
硅酸盐水泥熟料中铝酸三钙的含量按式（1）、硅酸三钙的含量按式（2）、硅酸二钙的含量按式（3）计算。
3CaO.Al2O3=2.65（Al2O3-0.64Fe2O3） (1)
3CaO.SiO2 = 4.07CaO-7.60SiO2-6.72Al2O3-1.43Fe2O3-2.85SO3 (2)
2CaO.SiO2=2.87SiO2-0.75(3CaO.SiO2) (3)
式中：
3CaO·SiO2——硅酸盐水泥熟料中硅酸三钙的含量（%）；
2CaO·SiO2——硅酸盐水泥熟料中硅酸二钙的含量（%）；
3CaO·Al2O3——硅酸盐水泥熟料中铝酸三钙的含量（%）；
CaO——硅酸盐水泥熟料中氧化钙的含量（%）；
SiO2——硅酸盐水泥熟料中二氧化硅的含量（%）；
Al2O3——硅酸盐水泥熟料中三氧化二铝的含量（%）；
Fe2O3——硅酸盐水泥熟料中三氧化二铁的含量（%）；
SO3——硅酸盐水泥熟料中三氧化硫的含量（%）。
4.3 粒化高炉矿渣、粒人电炉磷渣和粉煤灰
粒化高炉矿渣应符合GB/T203，粒化电炉磷渣应符合GB/T645，粉煤灰应符合GB/T1596的要求。
4.4 石膏
天然石膏：符合GB/T5483中规定的G类或A类二级（含）以上的石膏或硬石膏。
工业副产石膏：工业生产中以硫酸钙为主要成分的副产品。采用工业副产石膏时，应经过试验，证明对水泥性能无害。
4.5 助磨剂
水泥粉磨时允许加入助磨剂，其加入量应不超过水泥质量的1%，助磨剂应符合JC/T667的规定。
6.10 低热水泥28d水化热
低热水泥型式检验28d的水化热应不大于310KJ/kg。
7 试验方法
7.1 氧化钙（CaO）、二氧化硅（SiO2）、三氧化二铝（Al2O3）、三氧化二铁（Fe2O3）、氧化镁（MgO）、三氧化硫（SO3）、烧失量、游离氧化钙、氧化钠（Na2O）和氧化钾（K2O）。
按GB/T176进行。
7.2 比表面积
按GB/T8074进行。
7.3 凝结时间和安定性
按GB/T1346进行。
7.4 压蒸安定性
按GB/T750方法进行。其中中热水泥和低热水泥的压蒸膨胀率应不大于0.80%，低热矿渣水泥的压蒸膨胀率应不大于0.50%。
7.5 强度
按GB/T17671-1999进行。
7.6 水化热
按GB/T2022-1980或GB/T12959-1991进行。
8 检验规则
8.1 编号及取样
水泥出厂前按同品种编号和取样，袋装水泥和散装水泥应分别进行编号和取样。每一编号为一取样单位。水泥出厂不超过600t为一编号。
取样方法按GB12573进行。
取样应有代表性，可连续取，亦可从20个以上不同部位取等量样品，总量至少14kg。
所取样品按本标准第7章规定的方法进行检验。
8.2 检验分类
检验分为出厂检验和形式检验。
8.2.1 出厂检验
出厂检验项目包括6.1-6.9的技术要求。
8.2.2 型式检验
型式检验项目为6.10规定的低热水泥28d水化热技术要求。
有下列情况之一者，应进行型式检验；
a）新产品试制定型鉴定；
b）正式生产后，如材料、工艺有较大改变，可能影响产品性能时；
c）正常生产时，每半年检验一次；
d）产品长期停产后，恢复生产时；
e）国家质量监督检验机构提出型式检验要求时。
8.3 出厂水泥
出厂水泥应保证出厂强度等级，其余技术要求除28d水化热外应符合本标准的有关指标要求。
8.4 废品与不合格品
8.4.1 废品
凡氧化镁、三氧化硫、初凝时间、安定性中的任一项不符合本标准规定时，均为废品。
8.4.2 不合格品
凡此表面积、终凝时间、烧失量、混合材料名称和掺加量、水化热、强度中任一项不符合本标准规定时为不合格品。水泥包装标志中水泥品种、生产者名称和出厂编号不全的也属于不合格品。
8.5 试验报告
试验报告内容应包括本标准规定的形式检验以外的各项技术要求及试验，助磨剂、工业副产石膏、混合材料诉名称和掺加量。水泥厂应在水泥发出之日起11d内寄发除28d强度以外规定的各项试验结果。28d 强度数值，应在水泥发出之日起32d内补报。
8.6 交货验收
8.6.1 交货
交货时水泥的质量验收可抽取实物试样以其检验结果为依据，也可以水泥厂同编号水泥的检验报告为依据。采取何种方法验收由买卖双方商定，并在合同或协议中注明。
8.6.2 验收
8.6.2.1 以抽取实物试样的检验结果为验收依据时，买卖双方应在发货前或交货地共同取样和签封。取样方法按GB12573进行，取样数量为22kg，缩分为两等份，一份由卖方保存40d，一份由买方按本标准规定的项目和方法进行检验。
在40d以内，买方检验认为产品质量不符合本标准要求，而卖方又有异议时，则双方应将卖方保存的另一份试样送省级或省级以上国家认可的水泥质量监督检验机构进行仲裁检验。
8.6.2.2 以水泥厂同编号水泥的检验报告为验收依据时，在发货前呀交货时买方在同编号水泥中抽取试样，双方共同签封后保存三个月，或委托卖方在同编号水泥中抽取试样，签封后保存三个月。
在三个月，买方对水泥质量有疑问时，则买卖双方应将签封的试样的送省级或省级以上国家认呆的水泥质量监督检验机构进行仲裁检验。
9 包装、标志、运输与贮存
9.1 包装
水泥可以袋装或散装。袋装水泥每袋净含量50kg，且应不少于标志质量的98%；随机抽取20袋部质量应不少于1000kg。其他包装形式由供需双方协商确定，但有关袋装质量要求，应符合上述原则规定。
水泥包装袋应符合GB9774的规定。
9.2 标志
水泥袋上应清楚标明：产品名称、代号、净含量、强度等级、生产许可证编号、生产名称和地址、出厂编号、执行标准号、包装年、月、日。包装袋两侧应印有水泥名称和强度等级，并用黑色印刷。
散装运输时应提交与袋装标志相同内容的卡片。
9.3 运输与贮存
水泥在运输与贮存时不得受潮和混入杂物，不同品种的水泥应分别贮存或运输，不得混杂。
水泥生产中硅酸盐水泥熟料成份说明
水泥生产中硅酸盐水泥熟料成份说明 硅酸盐水泥熟料是以适当成分的生料烧到部分熔融，所得以硅酸钙为主要成分的烧结块。碳酸盐水泥生产主要使用水泥成套设备完成最重要的设备是回转窑设备。因此，在硅酸盐水泥熟料中CaO,SiO2,A1203,Fe2O3 不是以单独的氧化物存在，而是以两种或两种以上的氧化物经高温化学反应而生成的多种矿物的集合体。其结晶细小，一般为30^-60Icm 。因此可见，水泥熟料是一种多矿物组成的结晶细小的人工岩石。它主要有以下四种矿物：硅酸三钙一～3Ca0 ．'3i02 ，可简写为C3S ； 硅酸二钙2Ca0 ?Si02 ，可简写为C2S ； 铝酸三钙3Ca0 ?A1203 ，可简写为C 3 A ； 铁相固溶体通常以铁铝酸四钙4Ca0 . A1203 . Fe203 作为代表式，可简写成 C 4 AF, 此外，还有少量游离氧化钙(.f-Ca0 ) 、方镁石（结晶氧化镁）、含碱矿物及玻璃体。通常熟料中C3S 和C2S 含量约占75 ％左右，称为硅酸盐矿物。C3-ft 和C,AF 的理论含量约占22 ％左右。在水泥熟料锻烧过程中,C 3 A 和C,AF 以及氧化镁、碱等在1250 ^ - 12800C 会逐渐熔融形成液相，促进硅酸三钙的形成，故称熔剂矿物。 一、硅酸三钙 C3S 是硅酸盐水泥熟料的主要矿物。其含量通常为50 ％左右，有时甚至高达60 ％以上。纯C3S 只有在2065^ 12500C 温度范围内才稳定。在2065℃以上不一致熔融为Ca0 和液相；在1250℃以下分解为CZS 和Ca0 ，但反应很慢，故纯C,S 在室温可呈介稳状态存在。C,S 有三种晶系七种变型： 1070 0 C 1060 0 C 990 0 C 960 0 C 920 0 C 520 0 C R ←――→M Ⅲ←――→M Ⅱ←――→M Ⅰ←――→～T Ⅲ←――→T Ⅱ←――→T Ⅰ R 型为三方晶系，M 型为单斜晶系，T 型为三斜晶系，这些变型的晶体结构相近。但有人认为,R 型和M ，型的强度比T 型的高。 在硅酸盐水泥熟料中, C3S 并不以纯的形式存在，总含有少量氧化镁、氧化铝、氧化铁等形成固溶液，称为阿利特(Alite ）或A 矿。 纯C3S 在常温下，通常只能为三斜晶系(T 型），如含有少量Mg0, A1203 , Fe2O3 ,
中热硅酸盐水泥与低热硅酸盐水泥性能
中热硅酸盐水泥与低热硅酸盐水泥 中热硅酸盐水泥与低热硅酸盐水泥，低热矿渣水泥是水化放热较低的品种，适用于浇制水工大坝、大型构筑物和大型房屋的基础等，常称为大坝水泥。 由于混凝土的导热率低，水泥水化时放出的热量不易散失，容易使混凝土内部最高温度达60℃以上。由于混凝土外表面冷却较快，就使混凝土内外温差达几十度。混凝土外部冷却产生收缩，而内部尚未冷却，就产生内应力，容易产生微裂缝，致使混凝土耐水性降低。采用低放热量和低放热速率的水泥就可降低大体积混凝土的内部温升。 降低水泥的水化热和放热速率，主要是选择合理的熟料矿物组成，粉磨细度以及掺入适量混合材。 根据国家标准规定，中低热硅酸盐水泥有三个品种，即中热硅酸盐水泥（简称中热水泥），低热硅酸盐水泥（简称低热水泥）和低热矿渣硅酸盐水泥（简称低热矿渣水泥，水泥中含有粒化高炉矿渣20－60%）。 中热水泥和低热水泥强度等级为42.5,低热矿渣水泥强度等级为32.5。水泥的强度等级和各龄期强度见表2。 表2 水泥的强度等级和各龄期强度Mpa 中热水泥、低热硅酸盐水泥、低热矿渣水泥的各龄期水化热的上限值列于表3。 水泥熟料中氧化镁含量不得超过5%，指标与用于生产普通硅酸盐水泥的熟料相同。其三氧化硫含量不得超过 3.5%。中热水泥和低热水泥熟料中的碱含量，以Na2O当量（Na2O+0.658K2O）表示不得超过0.6%。在生产低热矿渣水泥时，允许放宽到1.0%。熟料中的游离氧化钙含量不得超过1.2%。 中热水泥、低热水泥和低热矿渣水泥的初凝不得早于60min，终凝不得超过12h。 中热硅酸盐水泥主要适用于大坝溢流面的面层和水位变动区等要求较高的耐磨性和抗冻
土木工程材料课件(水泥)4
湖南高速铁路职业技术学院 教 案 授课日期 2012-10-12 2012-10-12 计划序号 第 九 讲 授课班级 城轨1103 城轨1104 室主任审阅 课 题： 第2章 无机胶凝材料 2.3 其它水泥 能力目标 知识目标 目 标要 求 掌握其它水泥的应用 掌握水泥质量的出厂检验内容与验收 了解道路水泥、白水泥、 低热水泥、抗硫酸盐水泥、膨胀水泥、铝酸盐水泥的特性 教学重点：其它水泥的特性、应用及水泥的验收 教学难点：其它水泥的特性及应用 教学组织设计（分教学步骤列出内容、时间安排、教学方法、训练项目、素材等） 1、复习上两节课所讲的内容 10′ 2、道路硅酸盐水泥的特性与应用 15′ 3、白色硅酸盐水泥的特性与应用 10′ 4、 低热硅酸盐水泥的特性与应用 10′ 5、 抗硫酸盐硅酸盐水泥的特性与应用 10′ 6、 低热微膨胀水泥的特性与应用 10′ 7、 铝酸盐水泥的特性与应用 10′ 8、水泥质量的检验与验收 10′ 9、讨论题：不同品种同一强度等级以及同品种但不同强度等级的水泥能否掺混使用？ 5′ 模 具 现场参观 挂 图 现场演练 电视录像、电影 上机训练 C A I 听力训练 教学手段采 用:打“√” 录 音 其 他 √ 作业布置 参考资料 《建筑材料》 付刚斌 主编 中国铁道出版社 《道路硅酸盐水泥》GB 13693-2005、《白色硅酸盐水泥》GB/T 2015-2005 《中热硅酸盐水泥、低热硅酸盐水泥、低热矿渣硅酸盐水泥》GB 200-2003 《抗硫酸盐硅酸盐水泥 GB 748-2005、《低热微膨胀水泥》GB 2938-2008 《铝酸盐水泥》GB 201-2000 课后记要
水泥的三个率值
硅酸盐水泥熟料中各氧化物之间的比例关系的系数称作率值。硅酸盐水泥熟料中各氧化物并不是以单独状态存在，而是由各种氧化物化合成的多矿物集合体。因此在水泥生产中不仅控制各氧化物含量，还应控制各氧化物之间的比例即率值。在一定工艺条件下，率值是质量控制的基本要素。因此，国内外水泥厂都把率值作为控制生产的主要指标，我国主要采用石灰饱和系数（KH）、硅率（n）、铝率（p）三个率值。 2.5.1 硅酸率 硅酸率表示水泥熟料中SiO2与Al2O3、Fe2O3之和的比值，也表示熟料中硅酸盐矿物与熔剂矿物的比例。常用n或SM表示。 硅酸率高，硅酸盐矿物含量多，熟料质量高，但烧成困难；硅酸率低，液相量多，易烧性好，但熔剂矿物高，硅酸盐矿物减少，会降低熟料强度，n过低时易结大块。硅酸盐水泥熟料的n波动在1.7～2.7的范围内。 2.5.2 铝氧率 又称铝率或铁率，表示熟料中氧化铝和氧化铁之比，也表示熟料熔剂矿物中C3A 与C4AF的比例。用p或IM表示。 p值的大小，一方面关系到熟料水化速度的快慢，同时又关系到熟料液相的粘度，从而影响以熟料煅烧的难易。p高，C3A高，C4AF降低，水泥趋于早凝早强，但液相粘度大，不利于C3S形成；p低，C3A低，C4AF提高，水泥趋于缓凝，早强低，煅烧时液相粘度小，有利于C3S形成，但过低时易结大块。 硅酸盐水泥熟料的p值波动在0.9～1.7范围内。AM=1.5-1.7 2.5.3 石灰饱和系数（KH） 石灰饱和系数表示熟料中全部氧化硅生成硅酸钙的需的氧化钙含量与氧化硅生成硅酸三钙所需氧化钙最大含量的比值，也即表示熟料中氧化硅被氧化钙饱和形成硅酸三钙的程度。p新标准KH=0.89-0.91 当熟料p大于0.64时，熟料中的矿物为C3S、C2S 、C3A、C4AF；当p小于0.64时熟料中的矿物为C3S、C2S 、C4AF、C2F。 当p＜0.64时，石灰饱和系数的表达式为： 实际生产的熟料中还可能有f－CaO和f－SiO2，则石灰饱和系数表示为：一般工厂熟料的f－SiO2和SO3含量很少，略去f－CaO时，石灰饱和系数表达式可简化为： KH＝1时，熟料中硅酸盐矿物全部为C3S，KH＝2/3＝0.667时，硅酸盐矿物全部为C2S，故KH值介于0.667～1之间。KH高，C3S含量多，有利于提高水泥质量，但煅烧困难，热耗高，易产生f－CaO。KH低则C2S高，易烧性好，水化热低，但水泥凝结硬化慢，早期强度低。为保证熟料质量，同时不出现过量f －CaO，通常KH值控制在0.82～0.96之间。 石灰饱和率（LSF） 在国外，尤其是欧美国家大多采用石灰饱和率LSF来控制生产，用于限定水泥中的最大石灰含量，其表达式为： LSF的含义是熟料中CaO的含量与全部酸性组分需要结合的CaO含量之比，一般LSF高，水泥强度也高。 硅酸盐水泥熟料的LSF波动在0.66～1.02，一般在0.85～0.95。
硅酸盐水泥、普通硅酸盐水泥(GB175-92)
硅酸盐水泥、普通硅酸盐水泥（GB175-92） 来源：发布日期：2006-01-10 标准名称：硅酸盐水泥、普通硅酸盐水泥 标准类型：中华人民共和国国家标准 标准号：GB175-92 标准发布单位：国家技术监督局发布 标准正文： 1 主题内容与适用范围 本标准规定了硅酸盐水泥和普通硅酸盐水泥的定义、组分材料、技术要求、试验方法、检验规则等。 本标准适用于硅酸盐水泥和普通硅酸盐水泥的的生产和检验。 2 引用标准 GB 176 水泥化学分析方法 GB 177 水泥胶砂强度检验方法 GB 203 用于水泥中的粒化高炉矿渣 GB 750 水泥压蒸安定性试验方法 GB 1345 水泥细度检验方法（80μm筛筛析法） GB 1346 水泥标准稠度用水量、凝结时间、安定性检验方法 GB 1596 用于水泥和混凝土中的粉煤灰 GB 2847 用于水泥中的火山灰质混合材料 GB 5483 用于水泥中的石膏和硬石膏 GB 8074 水泥比表面积测定方法（勃氏法） GB 9774 水泥包装用袋 GB 12573 水泥取样方法 ZB Q12 001 掺入水泥中的回转窑窑灰 3 定义与代号
3.1 硅酸盐水泥 凡由硅酸盐水泥熟料、0￣5％石灰石或粒化高炉矿渣、适量石膏磨细制成的水硬性胶凝材料，称为硅酸盐水泥（即国外通称的波特兰水泥）。硅酸盐水泥分两种类型，不掺加混合材料的称Ⅰ型硅酸盐水泥，代号P·Ⅰ。在硅酸盐水泥熟料粉磨时掺加不超过水泥重量5％石灰石或粒化高炉矿渣混合材料的称Ⅱ型硅酸盐水泥，代号P·Ⅱ。 3.2 普通硅酸盐水泥 凡由硅酸盐水泥熟料、６％--15％混合材料、适量石膏磨细制成的水硬性胶凝材料，称为普通硅酸盐水泥（简称普通水泥），代号P·0。 掺活性混合材料时，最大掺量不得超过15％，其中允许用不超过水泥重量５％的窑灰或不超过水泥重量10％的非活性混合材料来代替。 掺非活性混合材料时最大掺量不得超过水泥重量10％。 4 材料要求 4.1 石膏 天然石膏：应符合GB5483的规定。 工业副产石膏：工业生产中以硫酸钙为主要成分的副产品。采用工业副产石膏时，应经过试验，证明对水泥性能无害。 4.2 活性混合材料 符合GB1596的粉煤灰，符合GB2847的火山灰质混合材料和符合GB203的粒化高炉矿渣。 4.3 非活性混合材料 活性指标低于GB1596、GB2847和GB203标准要求的粉煤灰，火山灰质混合材料和粒化高炉矿渣以及石灰石和砂岩。石灰石中的三氧化二铝含量不得超过2.5％。 4.4 窑灰 应符合ZBQ12001的规定。
外文翻译低热硅酸盐水泥混凝土的抗裂性能
外文翻译 Anti-Crack Performance of Low-Heat Portland Cement Concrete Abstract: The properties of low-heat Portland cement concrete(LHC) were studied in detail. The experimental results show that the LHC concrete has characteristics of a higher physical mechanical behavior, deformation and durability. Compared with moderate-heat Portland cement(MHC), the average hydration heat of LHC concrete is reduced by about 17.5%. Under same mixing proportion, the adiabatic temperature rise of LHC concrete was reduced by 2 ℃-3℃,and the limits tension of LHC concrete was increased by 10×10-6-15×10-6than that of MHC. Moreover, it is indicated that LHC concrete has a better anti-crack behavior than MHC concrete. Key words: low-heat portland cement; mass concrete; high crack resistance; moderate-heat portland cement 1 Introduction The investigation on crack of mass concrete is a hot problem to which attention has been paid for a long time. The cracks of the concrete are formed by multi-factors, but they are mainly caused by thermal displacements in mass concrete[1-3]. So the key technology on mass concrete is how to reduce thermal displacements and enhance the crack resistance of concrete. As well known, the hydration heat of bonding materials is the main reason that results in the temperature difference between outside and inside of mass concrete[4,5]. In order to reduce the inner temperature of hydroelectric concrete, several methods have been proposed in mix proportion design. These include using moderate-heat portland cement (MHC), reducing the content of cement, and increasing the Portland cement (OPC), MHC has advantages such as low heat of hydration, high growth rate of long-term strength, etc[6,7]. So it is more reasonable to use MHC in application of mass concrete. Low-heat portland cement (LHC), namely highbelite cement is currently attracting a great deal of interest worldwide. This is largely due to its lower energy consumption and CO2 emission in manufacture than conventional Portland cements.
硅酸盐水泥熟料的煅烧：什么是硅酸盐水泥
硅酸盐水泥熟料的煅烧 §5-1 生料在煅烧过程中的物理化学变化 §5-2 熟料形成的热化学 §5-3 矿化剂、晶种对熟料煅烧和质量的影响 §5-4 挥发性组分及其他微量元素的作用 §5-5 水泥熟料的煅烧方法及设备 【掌握内容】 1、硅酸盐水泥熟料的形成过程名称、反应特点、影响反应速度的因素； 2、熟料的形成热、热耗的定义、一般数值、影响因素 3、挥发性组分对新型干法水泥生产的影响 4、悬浮预热器窑及预分解窑的组成、工作过程
5、影响窑产、质量及消耗的因素 【理解内容】 1、C3S的形成机理，形成条件； 2、影响熟料形成热的因素，形成热与实际热耗的区别，降低热耗的措施； 3、回转窑的结构、组成、及工作过程； 4、回转窑内“带”的划分方法，预分解窑内“带”的划分。 【了解内容】 1、水泥熟料的煅烧方法及设备类型； 2、矿化剂、晶种定义、类型、作用、使用； 3、湿法窑的组成，工作过程 合格生料在水泥窑内经过连续加热，高温煅烧至部分熔融，经过一系列的物理化学反应，得以硅酸钙为主要成分的硅酸盐水泥熟料的工艺过程叫硅酸盐水泥
熟料的煅烧，简称煅烧。结合目前生产现状及学生的就业去向，主要介绍与回转窑尤其是新型干法回转窑有关的知识，立窑有关知识留给学生自学。 第一节生料在煅烧过程中的物理化学变化 生料在加热过程中，依次进行如下物理化学变化 一、干燥与脱水 （一）干燥 入窑物料当温度升高到100～150℃时，生料中的自由水全部被排除，特别是湿法生产，料浆中含水量为32～40%，此过程较为重要。而干法生产中生料的含水率一般不超过0%。 （二）脱水 当入窑物料的温度升高到450℃，粘土中的主要组成高岭土 （Al2O3·2SiO2·2H2O）发 生脱水反应，脱去其中的化学结合水。此过程是吸热过程。 Al2O3·2SiO2·2H2 Al2O3 + 2SiO2 + 2H2 （无定形）（无定形）
低热硅酸盐水泥在水电工程中的应用
中国水科院 第十届青年学术交流会
低热硅酸盐水泥 低热硅酸 水泥 在水电工程中的应用
计涛
结构企
2010-11-25
汇报提纲 1 研究背景
2 3 4 5 低热硅酸盐水泥的性能特点 试验概 试验概况 试验结果与分析 结论
1 研究背景
1 1 温控防裂 1.1 ?掺粉煤灰和矿渣等掺和料 ?加大粗骨料粒径和优选骨料级配 ?采用低水化热水泥 ?限制浇注层高度和层间间歇期，合理分块 ?采用预冷骨料或加冰水拌和以降低混凝土浇 注温度 ?通水冷却
1 2 节能环保 1.2
18 16 14 水泥产量(亿吨) 12 10 8 6 4 2 0 2000 2001 2002 2003 2004 2005 年份 2006 2007 2008 2009
2000年以来我国水泥历年产量
水泥工业作为能源和资源消耗密集型产业 水泥工业作为能源和资源消耗密集型产业， 消耗大量不可再生资源和能源，如石灰石、粘 土 煤等 同时水泥窑尾排放大量的CO2、NOx 土、煤等；同时水泥窑尾排放大量的 和SO2等废气，环境污染严重。生产1t熟料直接 或间接排放的CO2约为1t 1 。而低热硅酸盐水泥是 而低热硅酸盐水泥是 以C2S为主晶相，熟料的煅烧温度较低，对环境 的污染较少 符合国家节能减排和可持续发展 的污染较少，符合国家节能减排和可持续发展 的战略目标。
1 研究背景
2 低热硅酸盐水泥的性能特点
3 试验概况 4 试验结果与分析 试 结果与分析 5 结论
各种水泥的优缺点修订稿
各种水泥的优缺点 WEIHUA system office room 【WEIHUA 16H-WEIHUA WEIHUA8Q8-
六大通用水泥各自有优缺点 1 硅酸盐水泥(硅水) 代号； 特点：早强高，水化放热大，结构密实，干缩小，抗冻好；但耐硫酸盐腐蚀和软水腐蚀差； 应用：高强混凝土、预应力混凝土和有早强要求的混凝土工程；受冻融循环的混凝土工程和有耐磨要求的混凝土工程。 2 普通硅酸盐水泥(普水) 代号； 特点：与硅水差的不多，只是在成分中有6~15%的混合材，所以成本小，强度和水化热有所减小。 应用：与硅水基本相同。 3 矿渣水泥代号； 特点: 有20～70％的矿渣替代了熟料。因此早强底，后期强度高；水化放热小，耐热性好，耐腐蚀性好，抗冻性差，干缩大，抗渗差，抗碳化能力差。 应用：大体积混凝土工程；有耐热要求的混凝土工程；有耐硫酸盐腐蚀的工程，蒸汽养护的预制构件；一般地上、地下河水中的混凝土和钢筋混凝土工程。
4 火山灰水泥代号； 特点：有20～50％的火山灰替代了熟料。耐热性差，抗渗性好，干缩大，其他性能同矿渣水泥。 应用：地下、水中的大体积混凝土工程；蒸汽养护构件；有耐腐蚀性和抗渗要求的混凝土工程；一般的混凝土工程。不适宜用于干燥地区。 5 粉煤灰水泥代号； 特点：有20～50％的粉煤灰替代了熟料。耐热性差，干缩小，抗裂好。 应用：地下、水中的大体积混凝土工程；蒸汽养护构件；有耐腐蚀性要求的混凝土工程；一般的混凝土工程。粉煤灰分三个等级，每个等级配置的混凝土应用是有区别的。 6 复合硅酸盐水泥：由硅酸盐水泥熟料、20%~50%两种或两种以上规定的混合材料和适量石膏磨细制成的水硬性胶凝材料，称为复合硅酸盐水泥（简称复合水泥），代号。 7：以适当成分的硅酸盐水泥熟料、加入适量石膏磨细制成的具有中等水化热的水硬性胶凝材料。
白色硅酸盐水泥标准
白色硅酸盐水泥标准 1 主题内容与适用范围 本标准规定了白色硅酸盐水泥的组成、技术要求、试验方法、检验规则、包装与标志、贮存与运输等。 本标准适用于白色和彩色灰浆、砂浆及混凝土用白色硅酸盐水泥。 2 引用标准 GB 176 水泥化学分析方法 GB 177 水泥胶砂强度检验方法 GB 1345 水泥细度检验方法（80μm筛筛析法） GB 1346 水泥标准稠度用水量、凝结时间、安定性检验方法 GB 5483 用于水泥中的石膏和硬石膏 GB 5950 建筑材料与非金属矿产品白度试验方法通则 GB 9774 水泥包装用袋 GSBA 67001 氯化镁粉末状物质白度实物标准 ZB Q12 001 掺入水泥中的回转窑窑灰 3 定义 由白色硅酸盐水泥熟料加入适量石膏，磨细制成的水硬性胶凝材料称为白色硅酸盐水泥（简称白水泥）。 磨制水泥时，允许加入不超过水泥重量５％的石灰石或窑灰作为外加物。 水泥粉磨时允许加入不损害水泥性能的助磨剂，加入量不得超过水泥重量的１％。 4 组分材料 4.1 白色硅酸盐水泥熟料 以适当成分的生料烧至部分熔融，所得以硅酸钙为主要成分，氧化铁含量少的熟料。 4.2 石膏 天然二水石膏应符合GB5483的规定。 4.3 石灰石 作为外加物的石灰石中的三氧化二铝含量不得超过2.5％。 4.4 窑灰 窑灰应符合ZBQ12001的规定，且白度不得低于70％。 5 技术要求 5.1 氧化镁熟料中氧化镁的含量不得超过4.5％。 5.2 三氧化硫水泥中三氧化硫的含量不得超过3.5％。 5.3 细度0.080mm方孔筛筛余不得超过10％。 5.4 凝结时间初凝不得早于45min，终凝不得迟于12h。 5.5 安定性用沸煮法检验必须合格。 5.6 强度各标号各龄期强度不得低于表１的数值。
A9中热硅酸盐水泥-低热硅酸盐水泥-低热矿渣硅酸盐水泥资料
GB200—2003 中热硅酸盐水泥低热硅酸盐水泥低热矿渣硅酸盐水 泥 作者：佚名出处：水泥商情网更新时间：2006-6-17 12:43:59 热★★★ 前言 本标准中第5 章、第6.1条、第6.3条至第6.9、第8章为强制性的，其余为推荐性的。 本标准参考JSI R5210-1997《波竺兰水泥》（中热波特兰水泥、低热波特兰水泥）和DIN1164：2000-11《特种水泥》（低热水泥）。 本标准代替GB200-1989《中热硅酸盐水泥、低热矿渣硅酸盐水泥》。 本标准与GB200-1989相比主要变化如下： ——新增加了低热硅酸盐水泥品种（见第1章）； ——水泥标号改为强度等级，每一品种设一强度等级（1989年版的第4章；本版第5章）； ——水泥筛余细度指标改为比表面指标（1989年版的5.6；本版的6.5）； ——水泥强度检验方法用GB/T17671-1999《水泥胶砂强度检验方法（ISO法）》代替GB/T177-1985《水泥胶砂强度检验方法》（1989年版的6.6，本版的7.5）； ——水泥水化热试骊方法保留GB/T2022-1980《水泥水化热试验方法（直接法）》，同时增加了 GB/T12959-1991《水泥水化热测定方法（溶解热法）》。从本标准实施之日起，两年内采用直接法仲裁，两年后采用溶解热法仲裁（1989年版的6.7；本版的7.6）。 本标准由中国建材工业协会提出。 本标准由全国水泥标准化委员会（CSBTS/TC184）归口。 本标准负责起草单位：中国建筑材料科学研究院水泥科学与新型建筑材料研究所。 本标准参加起草单位：中国长江三峡工程开发总公司、葛洲坝股份有限公司水泥厂、云南红塔滇西水泥股份有限公司、抚顺水泥股份有限公司、华新水泥股份有限公司、甘肃祁连山水泥股份有限公司、四川嘉华企业（集团）股份有限公司、湖南霸道特种水泥股份有限公司、四川金沙泥股份有限公司。 本标准主要起草人：岳云德、江云安、刘克忠、王晶、成然弼、张秋英、倪竹君、霍春明。 本标准所代替标准的历次版本发布情况为： ——GB200-1963、GB200-1980、GB200-1989。 1 范围
42、中低热水泥的生产及性能特点
中低热水泥的生产及性能特点 根据GB200-2003国家标准规定，中低热硅酸盐水泥有三个品种，即中热硅酸盐水泥(简称中热水泥)，低热硅酸盐水泥(简称低热水泥)和低热矿渣硅酸盐水泥(简称低热矿渣水泥，水泥中含有粒化高炉矿渣20%～60%)。 由于混凝土的导热率低，水泥水化时放出的热量不易散失，容易使混凝土内部最高温度达60℃以上。由于混凝土外表面冷却较快，就使混凝土内外温差达几十度。混凝土外部冷却产生收缩，而内部尚未冷却，就产生内应力，容易产生微裂缝，致使混凝土耐水性降低。采用低放热量和低放热速率的水泥就可降低大体积混凝土的内部温升。 降低水泥的水化热和放热速率，主要是选择合理的熟料矿物组成、粉磨细度以及掺入适量混合材。 由于C 3A 、C 3S 的水化热和放热速率高于 C 4AF 、C 2S ，故要降低水泥的水化热和放热速率，必须降低熟料中C 3A 和C 3S 的含量，相应提高 C 4AF 和C 2S 的含量。但是，C 2S 的早期强度很低，所以不宜增加过多，C 3S 含量也不应过少，否则，水泥强度发展过慢。因此，在设计中热硅酸盐水泥熟料和低热水泥熟料矿物组成时，首先应着重减少C 3A 的含量，相应增加C 4AF 的含量。按GB 200-2003要求，中热硅酸盐水泥熟料中，C 3S 含量应不超过55%，C 3A 含量应不超过6%，游离氧化钙含量应不超过1.0%；在低热硅酸盐水泥熟料中，C 2S 含量应不小于40%，C 3A 含量应不超过6%，游离氧化钙含量应不超过1.0%；在低热矿渣硅酸盐水泥熟料中，C 3A 含量应不超过8%，游离氧化钙含量应不超过1.2%，MgO 的含量不宜超过5.0%，如果水泥经压蒸安定性试验合格，则MgO 的含量允许放宽到6.0%。 中热水泥和低热水泥熟料中的碱含量，以Na 20当量(Na 20+0.658K 20)表示不得超过0.6%。在生产低热矿渣水泥时，允许放宽到1.0%。 中热水泥、低热水泥和低热矿渣水泥的初凝不得早于60min ，终凝不得超过12h 。水泥中三氧化硫含量不得超过3.5%。 增加水泥粉磨细度，水化热也增加，尤其是增加早期水化热；但水泥磨得过粗，强度下降，单位体积混凝土中的水泥用量要增加，水泥的水化热虽下降，但混凝土的放热量反而增加。所以中热水泥细度一般与普通硅酸盐水泥相近。 水泥中掺入混合材，如粒化高炉矿渣，可使水化热按比例下降。例如，掺加50%矿渣，使水泥的3天水化热下降45%，7天水化热下降37%。掺入矿渣，水泥强度虽有所下降，但下降的程度远较水化热的降低为小。 中热水泥和低热水泥强度等级为42.5，低热矿渣水泥强度等级为32.5。水泥的强度等级和各龄期强度见表2-2-16。各龄期水化热的上限值列于表2-2-17。 表2-2-17 水泥强度等级的各龄期水化热 J/g
硅酸盐水泥___论文
河南大学土木建筑学院课题：硅酸盐水泥
硅酸盐水泥 胶凝材料是指在物理、化学作用下，从具有可塑性的浆体逐渐变成坚固石状体的过程，能将其他物料胶结为整体并具有一定机械强度的物质。因其具有原料丰富、生产成本低、耐久性好、适应性强、耐火性好等众多优点而广泛应用于工业、民用建筑、水利工程等建设之中，成为在国民经济及人民生活中不可缺少的重要材料。 胶凝材料一般可分为有机和无机两类。有机胶凝材料是指各种树脂和沥青等；无机胶凝材料又可分为水硬性和非水硬性。水硬性胶凝材料在拌水后技能在空气中硬化一，又能在水中硬化并具有强度，通常称为水泥，如硅酸盐水泥、铝酸盐水泥、硫酸盐水泥等；非水硬性胶凝材料是指不能在水中硬化，但能在空气中或其他条件下硬化，如石灰、石膏、镁质胶凝材料等等。 在众多的胶凝材料中，水泥占有尤为突出的，它是基本建设的主要原料之一，广泛应用于工业、农业、国防、交通、城市建设、水利及海洋开发等工程建设。水泥工业的发展对保证国家建设和提高生活水平具有十分重要的意义。水泥按其主要矿物组成可分为硅酸盐水泥、铝酸盐水泥、铁铝酸盐水泥、氟铝酸盐水泥、少熟料或无熟料水泥。水泥的主要技术特征是：水硬性（分为快硬和特快硬两类）；水化热（分为中热和低热两类）；抗硫酸盐性（分中抗硫酸盐腐蚀和高抗硫酸盐腐蚀）；膨胀性（分为膨胀和自应力）；耐高温性（铝酸盐水泥的耐高温性以水泥中氧化铝含量分级）。 在水泥诸多品种中，硅酸盐水泥是应用最广泛和研究最多的。在此从硅酸盐水泥的分类、生产、技术要求、性能及应用等方面对硅酸盐水泥进行简单的研究分析。 所谓硅酸盐水泥是指从黏土和石灰石为原料，经高温煅烧得到以硅酸盐钙为主要成分的熟料，加入0—5％的混合材料和适量石膏磨细制成的水硬性胶凝材料，国际上统称为波特兰水泥。 硅酸盐水泥的分类 硅酸盐水泥包括纯熟料硅酸盐水泥和掺混合材料硅酸盐水泥两类，我国按其混合材料的掺加情况，共分为如下五类：纯熟料硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥、火山灰质硅酸盐水泥粉煤灰硅酸盐水泥。 纯熟料硅酸盐水泥在硅酸盐水泥熟料中加入适量石膏，磨细而成的水泥，分425、525、625、725四个标号。其早期强度比其他几种硅酸盐水泥高5～10％,抗冻性和耐磨性较好，适用于配制高标号混凝土，用于较为重要的土木建筑工程。 普通硅酸盐水泥简称普通水泥。由硅酸盐水泥熟料掺加少量混合材料和适量石膏磨细而成。混合材料的加入量根据其具有的活性大小而定。普通水泥分为275、325、425、525、625和725六个标号,广泛用于制做各种砂浆和混凝土。 矿渣硅酸盐水泥简称矿渣水泥。由硅酸盐水泥熟料和粒化高炉矿渣，加
《通用硅酸盐水泥》的标准
前言 本标准第6.1、6.3、8.3条为强制性条款，其余为推荐性条款。 本标准参照欧洲水泥试行标准ENV 197-1:2000《通用波特兰水泥》修订。 本标准代替GB175-1999《硅酸盐水泥、普通硅酸盐水泥》、GB1344-1999《矿渣硅酸盐水泥、火山灰质硅酸盐水泥、粉煤灰硅酸盐水泥》、GB12958-1999《复合硅酸盐水泥》三个标准。与GB175-1999、GB1344-1999、GB12958-1999相比，主要变化如下： ——全文强制改为条文强制（本版前言）； ——增加通用硅酸盐水泥的定义（本版第3.1条）； ——将各品种水泥的定义取消（原版GB175-1999、GB1344-1999、GB12958-1999第3章）；——将组成与材料合并为一章，材料中增加了硅酸盐水泥熟料（原版GB175-1999、GB1344-1999、GB12958-1999第4章，本版第4章）； ——普通硅酸盐水泥中“掺活性混合材料时，最大掺量不超过15%，其中允许用不超过水泥质量5%的窑灰或不超过水泥质量10%的非活性混合材料来代替”改为“活性混合材料掺加量为>5%，≤20%，其中允许用不超过水泥质量5%符合本标准第4.2.5条的窑灰或不超过水泥质量8%符合本标准第4.2.4条的非活性混合材料代替”。（原版GB175-1999中第3.2条,本版第4.1条）； ——将矿渣硅酸盐水泥中矿渣掺加量由“20%～70%”改为“>20%，≤70%”（原版GB1344-1999中第3.1条,本版第3.4条、4.1条）； ——将火山灰质硅酸盐水泥中火山灰质混合材料掺量由“20%～50%”改为“>20%，≤40%”（原版GB1344-1999中第3.2条,本版第4.1条）； ——将粉煤灰硅酸盐水泥中粉煤灰掺量由“20%～40%”改为“>20%，≤40%”（原版GB1344-1999中第3.3条,本版第4.1条）； ——将复合硅酸盐水泥中混合材料总掺加量由“应大于15%，但不超过50%”改为“>20%，≤50%”（原版GB12958-1999中第3章,本版第4.1条）； ——材料中增加了粒化高炉矿渣粉(本版第4.2.2、4.2.3条)； ——取消了粒化精铬铁渣、粒化增钙液态渣、粒化碳素铬铁渣、粒化高炉钛矿渣等混合材料以及符合附录A新开辟的混合材料，并将附录A取消（原版GB12958-1999中第4.2条、第4.3条和附录A） ——增加了M类混合石膏（原版GB175-1999、GB1344-1999和GB12958-1999中第3章,本版第4.2.2.1条）； ——助磨剂允许掺量由“不超过水泥质量的1%”改为“不超过水泥质量的0.5%”（原版GB175-1999、GB1344-1999和GB12958-1999中第4.5条,本版第4.2.6条）； ——普通水泥强度等级中取消32.5和32.5R（原版GB175-1999中第5章，本版第5章）；——增加了氯离子含量的要求，即水泥中氯离子含量不大于0.06%（本版第6.1条）；——取消了细度指标要求，但要求在试验报告中给出结果（原版GB175-1999第 6.5条、GB1344-1999、GB12958-1999中第6.3条，本版8.4条）； ——将复合硅酸盐水泥的强度等级改为和矿渣硅酸盐水泥、火山灰硅酸盐水泥、粉煤灰硅酸盐水泥一致（原版GB12958-1999中第6.6条，本版第6.3.3条） ——增加了水泥组分的试验方法（本版第7.1条）； ——强度试验方法中增加了“掺火山灰混合材料的普通硅酸盐水泥、粉煤灰硅酸盐水泥和复合硅酸盐水泥在进行胶砂强度检验时，其用水量按0.50水灰比和胶砂流动度不小于180mm 来确定。当流动度小于180mm时，须以0.01的整倍数递增的方法将水灰比调整至胶砂流动度不小于180mm”（原版GB1344-1999第7.5条，本版第7.5条）； ——将“水泥出厂编号按水泥厂年生产能力规定”改为“水泥出厂编号按单线年生产能力规
硅酸盐水泥的水化与硬化
第七章硅酸盐水泥的水化与硬化 本章主要内容： 1.熟料矿物的水化 2.硅酸盐水泥的水化 3.水化速率 4.硬化水泥浆体 补充： 熟料矿物水化的原因 1.熟料矿物结构不稳定。 造成熟料矿物结构不稳定的原因是： ⑴ 熟料烧成后快速冷却，使其保留了介稳状态的高温型晶体结构； ⑵熟料中的矿物不是纯的C3S和C2S ，而是Alite 和Belite等有限固溶体； ⑶微量元素的掺杂使晶格排列的规律性受到某种程度的影响。 2.熟料矿物中钙离子的氧离子配位不规则。 水泥的水化、凝结、硬化 ? 水化－物质由无水状态变为有水状态，由低含水变为高含水，统称为水化。 ? 凝结－水泥加水拌和初期形成具有可塑性的浆体，然后逐渐变稠并失去可塑性的过程称为凝结。 ? 硬化－此后，浆体的强度逐渐提高并变成坚硬的石状固体（水泥石），这一过程称为硬化。 §7.1 熟料矿物的水化 一.C3S的水化 1.常温下的水化反应 3CaO.SiO2+nH2O=xCaO.SiO2.yH2O+(3-x)Ca(OH)2
简写为：C3S + nH = C-S-H + (3-x)CH 水化产物：水化硅酸钙（也称C-S-H凝胶）和氢氧化钙。 2.C3S水化过程 Ⅰ诱导前期（时间：15分钟 ） 反应：激烈—第一个放热峰，钙离子浓度迅速提高 浆体状态：是具有流动性（Ca(OH)2没有饱和） Ⅱ诱导期又称静止期（时间：2—4小时） 反应：极慢——放热底谷：钙离子浓度增高慢 浆体状态：Ca(OH)2达饱和。此间：具有流动性，结束：失去流动性，达初凝 Ⅲ加速期（时间：4~8小时） 反应：又加快——第二放热高峰 浆体状态：Ca(OH)2过饱和最高：生成Ca(OH)2、填充空隙、 中期：失去可塑性、达终凝，后期：开始硬化 Ⅳ减速期（时间：12—24小时） 反应：随时间的增长而下降 原因：在C3S表面包裹产物—阻碍水化。 Ⅴ稳定期 反应：很慢—基本稳定（只到水化结束） 原因：产物层厚：水很少—产物扩散困难。 3.诱导期的本质 ⑴保护膜理论 ⑵晶核形成延缓理论 ⑶晶格缺陷的类别和数量是决定诱导期长短的主要因素 二.C2S水化 C2S的水化过程与C3S相似，也有静止期，加速期等，但水化速率很慢约为C3S的1/20
2019矿渣硅酸盐水泥
矿渣硅酸盐水泥、火山灰质硅酸盐水泥及粉煤灰硅酸盐水泥 【发布单位】 【标准编号】GB 1344－1999 【发布日期】 【实施日期】1999.12.01 1 范围 本标准规定了矿渣硅酸盐水泥、火山灰质硅酸盐水泥和粉煤灰硅酸盐水泥的定义与代号、材料要求、强度等级、技术要求、试验方法、检验规则、包装、标志、运输与贮存。 本标准适用于矿渣硅酸盐水泥、火山灰质硅酸盐水泥和粉煤灰硅酸盐水泥。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB/T 176－1996 水泥化学分析方法(eqv ISO 680：1990) GB/T 203－1994 用于水泥中的粒化高炉矿渣(neq ГOCT 3476：1974) GB/T 750－1992 水泥压蒸安定性试验方法 GB/T 1345－1991 水泥细度检验方法(80 μm筛筛析法) GB/T 1346－1989 水泥标准稠度用水量、凝结时间、安定性检验方法(neq ISO/DIS 9597) GB/T 1596－1991 用于水泥和混凝土中的粉煤灰 GB/T 2419－1994 水泥胶砂流动度测定方法 GB/T 2847－1996 用于水泥中的火山灰质混合材料(neq ISO 863：1990) GB/T 5483－1996 石膏和硬石膏(neq IS01587：1975) GB 9774－1996 水泥包装袋 GB l2573－1990 水泥取样方法 GB/T 17671－1999 水泥胶砂强度检验方法(ISO法)(idt ISO 679：1989) JC/T 667－1997 水泥粉磨用工艺外加剂 JC/T 742－1984(19965 掺入水泥中的回转窑窑灰
硅酸盐水泥熟料的形成
第七章硅酸盐水泥的水化和硬化 第一节硅酸盐水泥熟料的形成 一、硅酸盐水泥熟料的形成 水泥熟料矿物为什么能与水发生反应？主要原因是： 1. 硅酸盐水泥熟料矿物结构的不稳定性，可以通过与水反应，形成水化产物而达到稳定性。造成熟料矿物结构不稳定的原因是：<1) 熟料烧成后的快速冷却，使其保留了介稳状态的高温型晶体结构；<2) 工业熟料中的矿物不是纯的C3S,C2S等，而是 A lite 和Belite 等有限固溶体；(3) 微量元素的掺杂使晶格排列的规律性受到某种程度的影响。 2. 熟料矿物中钙离子的氧离子配位不规则，晶体结构有“空洞”，因而易于起水化反 应。例如,C3S 的结构中钙离子的配位数为 6 ，但配位不规则，有 5 个氧离子集中在一侧而另一侧只有 1 个氧离子，在氧离子少的一侧形成“空洞”，使水容易进入与它反应。户C2S 中钙离子的配位数有一半是 6 ，一半是8 ，其中每个氧离子与钙离 子的距离不等，配位不规则，因而也不稳定，可以水化，但速度较慢。 C 3A的晶体结构中，铝的配位数为 4 与6, 而钙离子的配位数为 6 与9 ，配位数为9 的钙离子周围的氧离子排列极不规则，距离不等，结构有巨大的“空洞”，故水化很快。C4A F 中钙的配位数为10 与 6 ，结构也有“空洞”，故也易水化。有些矿物如Y-C2S和 CZ A S 几乎是惰性的，主要是钙离子的配位有规则的缘故．例如： Y-CZS 中钙离子的氧配位为 6 ， 6 个氧离子等距离地排列在钙离子的周围，形成八面体，结构没有“空洞”，因此不易与水反应。这里要特别指出，水化作用快的矿物，其最终强度不一定高。例如,C3A水化快，但强度绝对值并不高，而户C2S 虽然水化慢，但最终强度却很高，因为水化速度只与矿物水化快慢有关，而强度则与浆体结构 形成有关。 二、熟料单矿物的水化 （一）硅酸三钙的水化 硅酸三钙在水泥熟料中的含量约占50 ％，有时高达60 ％，因此它的水化作 用、产物及其所形成的结构对硬化水泥浆体的性能有很重要的影响硅酸三钙在常温下
海螺牌硅酸盐水泥熟料
海螺牌硅酸盐水泥熟料 Q/HL-j04.04-2011 代替Q/NG-j04.04-2000 1范围 本标准规定了硅酸盐水泥熟料的定义和分类、技术要求、试验方法和验收规则等。 本标准适用于贸易的硅酸盐水泥熟料。 2 引用标准 下列文件中的条款通过本标准的引用而称为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可以使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB 175 通用硅酸盐水泥 GB/T 21372 硅酸盐水泥熟料 GB/T 176 水泥化学分析方法 GB/T 750 水泥压蒸安定性检测方法 GB/T 1345 水泥细度检验方法（筛析法） GB/T 1346 水泥标准稠度用水量、凝结时间、安定性检验方法（GB/T 1346-2001,eqv ISO 9597:1989） GB/T 8074 水泥比表面积测定方法（勃氏法） GB/T 17671 水泥胶砂强度检验方法（ISO法）（GB/T 17671-1999,idt ISO 679:1989）3 术语和定义、分类 3.1 术语和定义 硅酸盐水泥熟料（简称水泥熟料）portland cement clinker 是一种由主要含CaO、SiO2、Al2O3、Fe2O3的原料按适当配比，磨成细粉，烧至部分熔融，所得以硅酸钙为主要矿物成分的产物。 3.2 分类 水泥熟料按用途和特性分为：通用水泥熟料、低碱水泥熟料、中抗硫酸盐水泥熟料、高抗硫酸盐水泥熟料、中热水泥熟料和低热水泥熟料。 4 要求
4.1 化学性能 本标准规定的各类水泥熟料应符合表1的基本化学性能。 低碱、中抗硫酸盐、高抗硫酸盐、中热和低热水泥熟料还应符合表2中相应的特性化学性能。 4.2 物理性能 水泥熟料的物理性能按制成GB175中的I型硅酸盐水泥的性能来表达。 4.2.1 凝结时间 初凝不得早于60min，终凝不得迟于300min。 4.2.2 安定性 沸煮法合格。 表 1 基本化学性能 f-CaO (质量分数)/% MgO a (质量分数)/% 烧失量 (质量分数)/% 不溶物 (质量分数)/% SO3b (质量分数)/% 3CaO·SiO2+2CaO·SiO2c (质量分数)/% CaO/SiO2 质量比 ≤1.5 ≤4.5 ≤1.5 ≤0.75 ≤1.2 ≥72 ≥2.2 a 当制成I型硅酸盐水泥的压蒸安定性合格时,允许放宽到5.5%。 b 也可以由买卖双方商定。 C 3CaO·SiO2和2CaO·SiO2按下式计算： 3CaO·SiO2=4.07CaO -7.60SiO2-6.72Al2O3-1.43Fe2O3- 2.85SO3-4.07f-CaO 2CaO·SiO2=2.87SiO2-0.75×3CaO·SiO2 表 2 特殊化学性能 类型 （Na2O+0.658K2O）a (质量分数)/% 3CaO·Al2O3b (质量分数)/% f-CaO (质量分数)/% 3CaO·SiO2 (质量分数)/% 2CaO·SiO2 (质量分数)/% 低碱水泥熟料≤0.60 ≤8.0 ≤1.0 －－中抗硫酸盐水泥熟料－≤5.0 ≤1.0 ＜57.0 －高抗硫酸盐水泥熟料－≤3.0 －＜52.0 －中热水泥熟料≤0.60 ≤6.0 ≤1.0 ＜55.0 －低热水泥熟料≤0.60 ≤6.0 ≤1.0 －≥40 a 或由买卖双方协商确定。 b 3CaO·Al2O3按下式计算： 3CaO·Al2O3=2.65Al2O3-1.69Fe2O3
