电气工程中电液伺服系统的建模与控制

电气工程中电液伺服系统的建模与控制

电气工程中电液伺服系统的建模与控制电液伺服系统在电气工程中扮演着重要的角色,它是将电力和液压技术相结合的一种控制系统。

本文将探讨电液伺服系统的建模与控制方法,旨在帮助读者深入了解该系统的原理和应用。

1. 引言电液伺服系统是一种将电力与液压技术相结合的控制系统,它具有快速、精确以及大扭矩输出的特点,广泛应用于工业自动化领域。

该系统通常由液压执行机构、液压装置、电机、传感器以及控制器等组成。

2. 电液伺服系统的建模电液伺服系统的建模是理解系统行为和进行控制设计的重要基础。

一般来说,电液伺服系统的建模可以分为力平衡模型和压力平衡模型两种。

2.1 力平衡模型力平衡模型是基于力学平衡原理建立的,它通过分析液体在液压缸内的流动以及液压缸和负载之间的力平衡关系来描述系统行为。

该模型主要考虑了负载的机械特性以及阀门的开度对液体流量和压力的影响。

2.2 压力平衡模型压力平衡模型是基于流体的压力平衡原理建立的,它通过分析液体在液压缸内的流动以及阀门的开度对液体流量和压力的影响来描述系统行为。

该模型不考虑负载的机械特性,主要关注液体流动的特性以及阀门对压力的调节。

3. 电液伺服系统的控制电液伺服系统的控制主要包括位置控制、速度控制和力控制三种。

在控制设计中,通常使用比例积分微分(PID)控制器或模糊控制器来实现系统性能的改善。

3.1 位置控制位置控制是电液伺服系统中最常见的一种控制方式。

它通过控制液压缸的位置来实现对负载的准确控制。

在控制设计中,可以根据负载的特性选择适当的控制方法,如PID控制器或模糊控制器。

3.2 速度控制速度控制是电液伺服系统中实现对负载速度精确控制的一种方式。

在速度控制中,控制器通常根据传感器反馈的速度信号来调节液压缸的速度。

PID控制器常被用于速度控制中,通过调节比例、积分和微分参数来改善系统的响应性能。

3.3 力控制力控制是电液伺服系统中实现对负载施加特定力的控制方式。

在力控制中,控制器通常调节液压缸施加的力来满足特定的要求。

机械电液伺服控制系统设计研究

机械电液伺服控制系统设计研究

机械电液伺服控制系统设计研究导言:机械电液伺服控制系统是一种应用广泛的控制系统,它通过电液伺服电机和传感器等组件相互配合,实现对机械运动的精准控制。

本文将探讨机械电液伺服控制系统的设计研究,并着重介绍其在工业自动化领域中的应用。

一、机械电液伺服控制系统的工作原理机械电液伺服控制系统通过传感器感知机械运动,将运动信号传递给控制器。

控制器根据设定的控制算法,对电液伺服电机进行精确控制,调整阀门的开度,控制液压系统的输出,从而实现对机械的运动精准控制。

这种系统不仅可以实现高精度、高速度的运动控制,还可以对机械运动过程进行实时监测和调整,提高生产效率和产品质量。

二、机械电液伺服控制系统的设计要点1. 选择合适的电液伺服电机和传感器:根据机械系统的实际需求,选用合适的电液伺服电机和传感器来实现所需的运动控制精度和速度。

不同的电液伺服电机和传感器具有不同的特性,需要根据实际情况进行选择。

2. 控制算法的设计:控制算法是机械电液伺服控制系统的核心。

通过对传感器采集的数据进行处理,利用控制算法来实现对电液伺服电机的精确控制。

常用的控制算法包括PID控制、模型预测控制等,根据具体的应用场景选择合适的控制算法。

3. 液压系统的设计:液压系统是机械电液伺服控制系统中不可或缺的组成部分。

液压系统的设计要考虑流量、压力、温度等因素,以确保系统能够稳定运行。

同时,还需要考虑液压传动装置和阀门的选型,以及润滑、密封等方面的设计。

三、机械电液伺服控制系统在工业自动化领域的应用机械电液伺服控制系统在工业自动化领域中有着广泛的应用。

例如,在机床制造领域,机械电液伺服控制系统可以实现对工件的高精度加工,提高加工效率和加工质量。

在装配生产线上,机械电液伺服控制系统可以实现对物料输送、装配工序等的精确控制,提高生产线的运行效率和产品的质量。

此外,在航空航天、机器人、医疗设备等领域,机械电液伺服控制系统也有着广泛的应用。

例如,在航空航天领域,机械电液伺服控制系统可以实现对飞行器的姿态控制;在机器人领域,机械电液伺服控制系统可以实现对机器人的运动控制,提高机器人的操作精度和自动化水平;在医疗设备领域,机械电液伺服控制系统可以实现对医疗设备的运动控制,提高手术操作的准确性和安全性。

电液伺服系统

电液伺服系统

电液伺服系统电液伺服系统是一种将电气信号转换为液压能量的控制系统。

它通过控制液压阀的开启和关闭来调节液压执行器的工作状态,从而实现对机械装置的精确控制。

本文档将详细介绍电液伺服系统的结构、工作原理、常见问题及解决方案等内容。

一、系统结构1.1 主机部分主机部分是电液伺服系统的核心组成部分,包括电液转换器、伺服阀、传感器等。

其中,电液转换器将电信号转换为液压能量,伺服阀通过控制液压流量来控制液压执行器的运动,传感器用于监测执行器的位置和速度。

1.2 液压执行器液压执行器是电液伺服系统中的重要组成部分,主要包括液压缸和液压马达两种。

液压缸可将液压能量转换为机械能,实现直线运动;液压马达则可将液压能量转换为机械能,实现旋转运动。

1.3 控制部分控制部分由控制器和信号处理器组成,用于接收、处理和传输控制信号。

控制器可根据输入信号的变化调节伺服阀的开启度,从而实现对电液伺服系统的精确控制。

二、工作原理2.1 系统工作流程电液伺服系统的工作流程一般包括输入信号采样、信号处理、控制指令、伺服阀控制和液压执行器动作等步骤。

具体流程如下:(1)输入信号采样:传感器将液压执行器的位置和速度等信息转换为电信号,并传输给信号处理器。

(2)信号处理:信号处理器对输入信号进行滤波、放大等处理,将其转换为控制系统可识别的信号。

(3)控制指令:控制器根据输入信号的变化相应的控制指令。

(4)伺服阀控制:控制器根据控制指令调节伺服阀的开启度,控制液压系统的流量大小。

(5)液压执行器动作:伺服阀的控制信号作用于液压执行器,使其按照要求的位置和速度进行运动。

2.2 系统控制策略电液伺服系统可采用位置控制、速度控制和力控制等不同的控制策略。

其中,位置控制可实现对执行器位置的精确控制;速度控制可实现对执行器速度的精确控制;力控制可实现对执行器施加的力或扭矩的精确控制。

三、常见问题及解决方案3.1 液压系统压力不稳定可能原因:(1)供油系统压力不稳定。

伺服控制(电液伺服系统 )课件

伺服控制(电液伺服系统 )课件
20
(二)系统的闭环刚度特性
闭环惯性环节转折频率的无因次曲线
17
闭环振荡环节固有频率无因次曲线
当h和Kv/h较小时
nc h
18
当h和Kv/h较小时
2 nc 2 h — Kv / h
闭环振荡环节阻尼系数无因次曲线
19
系统频宽主要受h和h的影响 和限制,应适当提高h和 h , 但过大的 h会降低nc,影响响
应速度。
电液位置控制系统闭环频率特性曲线
4)只有在工作频率接近谐振频率h时才有稳定性问题。当工作频率 接近h时,负载压力且也将接近ps了,也就是说压力趋于饱和,Kc变得很
大,阻尼系数比较高。
14
P116页使系统满足一定稳定要求的参数估算
由于以上几点原因,估算时一般可用
Kv
h
3
电液位置伺服系统难于得到较大的幅值稳定裕量Kg,而相位稳定
裕量 易于保证。
6
位置比较用电压比较代替 缸
电液伺服阀 液压能源
样板 给定
xi 位移 ei 比较eg 电伺服 I
传感器
- 放大器
ef
力矩 马达
液压 放大元件
扰动
液压 xp
执行件
位移 传感器1
A 双传感器阀控位置控制系统
7
由计算机图 形代替样板
程序 ei 比较eg
给定
-
ef
电液伺服阀 液压能源
电伺服 i 放大器
力矩 马达
11
将电液伺服阀看成比例环节
Kv
Ke Kd Ka Ksv iDm
TL
K V ce
iD K m
4
s
t
1
e ce
i +

电液伺服系统及其控制文档

电液伺服系统及其控制文档

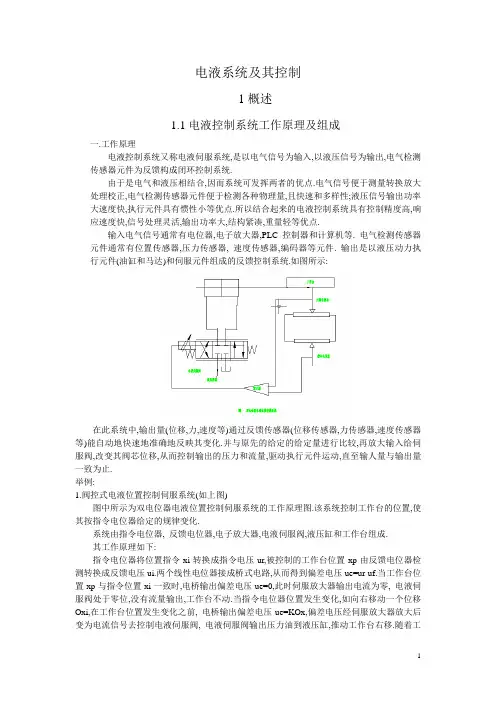

电液系统及其控制1概述1.1电液控制系统工作原理及组成一.工作原理电液控制系统又称电液伺服系统,是以电气信号为输入,以液压信号为输出,电气检测传感器元件为反馈构成闭环控制系统.由于是电气和液压相结合,因而系统可发挥两者的优点.电气信号便于测量转换放大处理校正,电气检测传感器元件便于检测各种物理量,且快速和多样性;液压信号输出功率大速度快,执行元件具有惯性小等优点.所以结合起来的电液控制系统具有控制精度高,响应速度快,信号处理灵活,输出功率大,结构紧凑,重量轻等优点.输入电气信号通常有电位器,电子放大器,PLC控制器和计算机等. 电气检测传感器元件通常有位置传感器,压力传感器, 速度传感器,编码器等元件. 输出是以液压动力执行元件(油缸和马达)和伺服元件组成的反馈控制系统.如图所示:在此系统中,输出量(位移,力,速度等)通过反馈传感器(位移传感器,力传感器,速度传感器等)能自动地快速地准确地反映其变化.并与原先的给定的给定量进行比较,再放大输入给伺服阀,改变其阀芯位移,从而控制输出的压力和流量,驱动执行元件运动,直至输人量与输出量一致为止.举例:1.阀控式电液位置控制伺服系统(如上图)图中所示为双电位器电液位置控制伺服系统的工作原理图.该系统控制工作台的位置,使其按指令电位器给定的规律变化.系统由指令电位器, 反馈电位器,电子放大器,电液伺服阀,液压缸和工作台组成.其工作原理如下:指令电位器将位置指令xi转换成指令电压ur,被控制的工作台位置xp由反馈电位器检测转换成反馈电压ui.两个线性电位器接成桥式电路,从而得到偏差电压ue=ur-uf.当工作台位置xp与指令位置xi一致时,电桥输出偏差电压ue=0,此时伺服放大器输出电流为零, 电液伺服阀处于零位,没有流量输出,工作台不动.当指令电位器位置发生变化,如向右移动一个位移Oxi,在工作台位置发生变化之前, 电桥输出偏差电压ue=KOx,偏差电压经伺服放大器放大后变为电流信号去控制电液伺服阀, 电液伺服阀输出压力油到液压缸,推动工作台右移.随着工作台的移动, 电桥输出偏差电压逐渐减小,当工作台移动Oxp等于指令电位器位移Oxi时, 电桥输出偏差电压为零, 工作台停止移动.反之亦然.系统的工作原理方块图如下:2.泵控式电液速度控制伺服系统该系统的液压动力执行元件由变量泵和液压马达组成,变量泵既是液压能源又是液压控制元件.由于操纵变量机构所需要的力较大,通常采用一个小功率的液压放大装置作为变量控制机构.如图所示为一泵控式电液速度控制伺服系统的原理图.图中所示系统采用阀控式电液位置控制机构作为泵的变量控制机构. 液压马达的输出速度由测速发电机检测,转换为反馈电压信号uf,与输入指令电压信号ur相比较,得出偏差电压信号ue=ur-uf,作为变量控制机构的输入信号.当速度指令为ur0时, 负载以某个给定的转速w0工作,测速机输出反馈电压uf0,则偏差电压ue0=ur0-uf0,这个偏差电压对应于一定的液压缸位置,从而对应于一定的泵流量输出,此流量为保持负载转速w0所需的流量.如果负载变化或其它原因引起转速变化时,则uf 不等于uf0,假如w大于w0,即uf大于uf0,则ue=ur0-uf小于ue0,使液压缸输出位移减小,使泵输出流量减小,液压马达转速自动下调至给定值.反之,如果转速下降,则uf小于uf0,则ue=ur0-uf大于ue0,使液压缸输出位移增大,使泵输出流量增大,液压马达转速自动回升至给定值.结论: 速度指令一定时, 液压马达转速保持恒定;速度指令变化时, 液压马达转速也相应变化.系统的工作原理方块图如下:二.电液伺服控制系统组成1.输入元件---其功用是给出输入信号加于系统的输入端.可以是机械的,电气的等如靠模,电位器,计算机等.2.反馈测量元件---测量系统输出并转换为反馈信号.如各类传感器(位置传感器,压力传感器,速度传感器等).3.比较元件---将输入信号与反馈信号进行比较,给出偏差信号.4.放大转换元件---将偏差信号放大,转换成液压信号.妲伺服放大器,电液伺服阀等.5.执行元件---产生调节动作加于控制对象上,如液压缸和液压马达等.6.控制对象---被控制的设备等,即负载.7.液压能源装置及各种校正装置等.1.2电液伺服控制的分类电液伺服控制系统可按不同的原则分类,基本上有五大类.一.按被控对象的物理量名称分类1.位置伺服控制系统主要是控制被控对象的位置精度的伺服控制系统,妲机床工作台的位置,板带轧机的板厚,振动试验台等系统.2.速度伺服控制系统主要是控制被控对象的速度精度的伺服控制系统,如原动机的调速,雷达天线的速度控制等.3.力伺服控制系统以力为被调量的伺服控制系统,如材料试验机,轧机张力控制系统等.二.按执行元件的控制方式分类1.阀控式伺服控制系统利用伺服阀控制的伺服控制系统称为阀控式伺服控制系统.它又可分为阀控缸系统和阀控马达系统两种.其优点是响应速度快,控制精度高,结构简单.缺点是效率低.2.容积式伺服控制系统利用变量泵或变量马达控制的伺服控制系统称为容积式伺服控制系统.它又可分伺服变量泵系统和伺服变量马达系统.三.按系统输入信号的变化规律分类1. 定值控制系统当系统输入信号为定值时称为定值控制系统.它的任务是将系统的实际输出量保持在希望值上.2. 程序控制系统当系统输入信号为按预先给定的规律变化时称为程序控制系统..3. 伺服控制系统伺服控制系统又称随动系统,其输入信号是时间的未知函数,而输出量能够准确快速地复现输入量的变化规律.四.按信号的方式分类1.模拟信号控制系统系统中全部信号都是连续的模拟量的系统称之.2.数字信号控制系统系统中全部信号都是数字量的系统称之.3. 数字-模拟混合控制系统系统中部分信号是数字量部分信号是模拟量的系统称之.五.按信号传递介质的形式分类1.机液伺服控制系统输入信号给定,反馈测量和比较均用机械构件实现的系统称之.2.电液伺服控制系统用液压动力元件,偏差信号的检测校正和初始放大等均用电气电子元件实现的系统称之.1.3电液伺服控制的优缺点一. 电液伺服控制的优点1.液压元件功率-重量比和力矩-惯量比(力-质量比)大,因而结构紧凑,体积小,重量轻,用于中大型功率系统优点更明显.比较举例:电气元件:最小尺寸取决于有效磁通密度,而有效磁通密度又受磁性材料的磁饱和限制;功率损耗产生的发热量散发又比较困难.因此功率-重量比和力矩-惯量比小,结构尺寸大.液压元件:功率损耗产生的发热量由油带到散热器去散热,其最小尺寸取决于最大工作压力,而工作压力可以很高(通常可达32MPa),因而元件尺寸小,重量轻, 功率-重量比和力矩-惯量比大.同功率:液压泵重量/电动机重量=10%-20%液压泵尺寸/电动机尺寸=12%-13%液压马达功率重量比=10倍相当容量的电动机液压马达力矩-惯量比=10-20倍电动机2.液压动力元件快速性好,系统响应快.加速能力强,能高速起动和制动.3.液压伺服系统抗负载的刚度大.二. 电液伺服控制的缺点1.液压元件抗污染能力差,对工作介质清洁度要求高.工作介质随温度变化而变化,对系统性能有影响.2. 液压元件制造精度高,成本高,且若元件的密封制造使用不当,易外漏,造成环境污染.3.液压能源传输不如电气系统方便2 电液伺服阀电液伺服阀是电液伺服系统中的主要元件,它既是电液转换元件,又是功率放大元件.它能够把微小的电信号转换成大功率的液压能(流量和压力),是电液伺服控制系统的核心和关键.电液伺服阀的输入信号是由电气元件来完成的,由它再转换成液压流量和压力,输出给执行机构,实现对执行机构各物理量的控制.2.1电液伺服阀的组成与分类一.组成电液伺服阀通常由力矩马达,液压放大器,反馈机构三部分组成.以下图的两级中力反馈式电液伺服阀为例,简单介绍如下:图中上半部为力矩马达,下半部为液压放大器(由四通滑阀组成的液压放大器), 反馈机构则由反馈杆11组成.它们的作用分别是:1.力矩马达(力马达)将输入的电信号转换成力矩或力控制液压放大器运动.2.液压放大器控制液压能源流向执行机构的流量和压力.3.反馈机构使伺服阀输出的流量和压力获得与输入信号相应的特性.二.分类电液伺服阀的种类很多,按不同的结构和机能常有以下几种分类:1.按输出量的控制功能分有:电液流量伺服阀---主要控制输出的液流流量特性,即在额定输入信号范围内,具有线性流量控制特性.电液压力伺服阀---在额定输入信号范围内,具有线性压力控制特性.电液压力-流量伺服阀---在额定输入信号范围内,具有线性压力-流量控制特性.2.按液压放大器的级数分有:单级伺服阀---只有一级放大元件.结构简单,价格低廉,但输出力和力矩小,输出流量小,对负载变化敏感.用于低压小流量和负载变化不大的场合.两级伺服阀---有两级放大元件.它克服了单级伺服阀的缺点,是最常用的型式.三级伺服阀---由一个两级伺服阀作前置级,控制第三级功率滑阀.通常只用于大流量(200L/min)以上的场合.3.按第一级阀的结构分有:滑阀---第一级阀的结构是滑阀.此类阀流量和压力增益高,输出流量大,对油清洁度要求较低.但加工复杂,分辨率低,响应慢,滞环较大,阀芯受力大.喷咀挡板--- 第一级阀的结构是喷咀挡板. 此类阀灵敏,动态响应快,线性度好.但对油清洁度要求高,挡板受力小,驱动功率小.射流管--- 第一级阀的结构是射流管阀. 此类阀抗污染强,但动态响应慢,受油温响应大.4.按反馈形式分有:滑阀位置反馈---利用滑阀的位置反馈的阀,常用的有直接位置反馈,机械位置反馈,位置电反馈,位置力反馈等.直接位置反馈---阀芯位移通过反馈杆与挡板相连,构成滑阀位移力反馈.常用于两级伺服阀.机械位置反馈---将功率级滑阀的位移通过机械机构反馈到前置级.位置电反馈---将功率级滑阀的位移通过位移传感器反馈到伺服阀的放大器输入端,实现功率级滑阀阀芯定位.2.2 力矩马达力矩马达是将电信号转换成机械运动的一种电气-机械转换.一.力矩马达工作原理利用电磁原理,由永久磁铁(或激磁线圈)产生极化磁场,而电信号通过控制线圈产生控制磁场,两个磁场相互作用,产生与控制信号成比例并能反映控制信号的极性的力或力矩,使其运动部分产生直线位移或角位移的机械运动.二.力矩马达分类1. 根据运动形式分1) 角位移马达--力马达,可移动件是直角位移.2) 直线位移马达—力马达,可移动件是直线位移.2.按可动件结构分1)动铁式---可动件是衔铁.2)动圈式---可动件是控制线圈.3.按极化磁场产生的方式分1)永磁式---利用永久磁铁建立极化磁通.2)非极磁式---无专门的极磁线圈,两个控制线圈差动连接,利用常值电流产生极化磁通.3)固定电流极磁式---利用固定电流通过极磁线圈建立极化磁场.三.力矩马达要求1.能产生足够的输出力和行程,且要求体积小,重量轻.2.动态性能好,响应速度快.3.直线性好,死区小,灵敏度高,磁滞小.4.抗震,抗冲击,不受环境温度和压力影响.四.典型力矩马达1. 永磁动铁式力矩马达1)组成下图所示为一种常用的永磁动铁式力矩马达工作原理图,它由永久磁铁(2),上下导磁体(3,5),衔铁(4),弹簧管(1),控制线圈(两个控制线圈套在衔铁上).2)工作原理永久磁铁将上下导磁体磁化,一个为N极, 一个为S极.无信号电流时,即两个控制线圈的电流i1=i2,衔铁在上下导磁体的中间位置,由于力矩马达结构是对称的, 永久磁铁在四个工作气隙中所产生的极化磁通是一样的,使衔铁两端所受的电磁吸力相同,力矩马达无力矩输出.当有信号电流通过控制线圈时,线圈产生控制磁通(其大小和方向取决于信号电流的大小和方向).假设i1>i2,如上图所示,在气隙1,3中控制磁通与极化磁通方向相同,而在气隙2,4中控制磁通与极化磁通方向相反,因此气隙1,3中其控制磁通与永久磁铁磁通合成大于气隙2,4中控制磁通与极化磁通的合成,于是衔铁上产生顺时针方向的电磁力矩,使衔铁绕弹簧管转动中心顺时针方向转动.当弹簧管变形产生的反力矩与电磁力矩相平衡时,衔铁停止转动.如果信号电流反向,则电磁力矩也反向,衔铁向反方向转动.电磁力矩的大小与信号电流的大小成比例,衔铁的转角也与信号电流成比例.因此调节信号电流便可调节电磁力矩的大小,也就调节衔铁的转角大小.2.永磁动圈式马达1)组成永久磁铁,可动线圈,对中弹簧等.2)工作原理图所示为一种常见的结构原理图图中,永久磁铁在工作气隙中形成极化磁通,当控制信号电流加到线圈上时,线圈就会受到电磁力的作用克服弹簧力和负载力而运动.线圈的位移与控制电流成比例.因此输入信号电流就会得到电磁力,且呈正比关系,具有线性特性.3.动铁式力矩马达与动圈式力马达比较动铁式力矩马达动圈式力马达磁滞大磁滞小工作行程小工作行程大输出力矩大,弹簧刚度大,. 输出力矩小,固有频率低.固有频率高同功率体积小, 价格高同功率体积大,价格低五.力矩马达的数学模型(电磁力矩计算)1) 永磁动铁式力矩马达的数学模型(电磁力矩计算)电磁力矩是由于控制线圈输入电流,在衔铁产生了控制磁通而形成的.因此需先求出力矩马达的控制电流.通过力矩马达的磁路分析可求出电磁力矩的计算公式.a.力矩马达的控制电流参看永磁动铁式力矩马达的工作原理图,在其工作时, 两个控制线圈由一个放大器供电,其常值电压Eb在每个控制线圈中产生的常值电流I0大小相等方向相反.当放大器有输入电压时,两个控制线圈的电流分别为:I1= I0+iI2= I0-i式中i1 i2--- 每个控制线圈中的电流;I0---每个控制线圈中的常值电流i---每个控制线圈中的信号电流;两个控制线圈的差动电流为Δi=i1-i2=2I=i c(1)I c ---输入马达的控制电流b. 衔铁中产生的控制磁通根据力矩马达的磁路原理图,应用磁路的基尔霍夫第二定律可得气隙的合成磁通, 继而应用磁路的基尔霍夫第一定律求出衔铁磁通:φa=φ1-φ2=2φgθ(a/Lg)+Δi(Nc/ Rg)式中φa ---衔铁磁通;φg ---衔铁在中位时气隙的极化磁通;θ---衔铁转角; a ---衔铁转动中心到磁极面中心的距离;Lg ---衔铁在中位时每个气隙的长度;Rg ---工作气隙的磁阻;NcΔi---永久磁铁产生的控制磁动势;c. 作用在衔铁上的电磁力矩根据马克斯威尔公式计算衔铁在磁场中所受的电磁吸力,可得由控制磁通和极化磁通相互作用在衔铁上产生的电磁力矩简化式为Td=KtΔi+Kmθ式中Td ---作用在衔铁上的电磁力矩;Kt---力矩马达的中位电磁力矩系数;Km---力矩马达的中位磁弹簧刚度;从式中可看出,在衔铁中产生的控制磁通以及由此产生的电磁力矩比例于差动电流.2) 永磁动圈式力马达的数学模型(电磁力矩计算)参见永磁动圈式力马达的工作原理图,力矩马达的可动线圈悬置于工作气隙中,永久磁铁在工作气隙中形成极化磁通,当控制电流加到线圈上时,线圈就会受到电磁力的作用而运动.其运运动方向和电流方向按左手定则判断.线圈上的电磁力克服弹簧力和负载力,产生一个与控制电流成比例的位移.由于电流方向与磁通方向垂直,根据载流导体在均匀磁场中所受的电磁力公式,可得力马达线圈所受的电磁力:F=BgлDNcic=Ktic式中F---线圈所受的电磁力;K t---电磁力系数F=BgлDNcN c---控制线圈的匝数.B g---工作气隙中的磁感应强度;D---线圈的平均直径;I c---通过线圈的控制电流.结论: 永磁动圈式力马达的电磁力与控制电流成正比,具有线性特性.2.3 液压放大元件电液伺服阀另一个组成部分是液压放大器,它是一种以机械运动来控制流体动力的元件.它将力矩马达(或力马达)输出的机械运动(转角或位移)转换为液压信号(液体的流量和压力)输出,并进行了功率放大.液压放大元件是伺服系统中的一种主要控制元件,其静动态特性对系统的性能影响很大.且结构简单,单位体积输出功率大,工作可靠和动态性能好.一.液压放大元件的种类液压放大元件有滑阀,喷咀挡板阀和射流管阀等.二.滑阀滑阀是靠节流原理工作的.它借助于阀芯与阀套间的相对运动改变节流口面积的大小,对流体流量或压力进行控制.滑阀结构形式多,控制性能好,在电液系统中应用最广泛.1.滑阀的结构及分类(1)按进出阀的通道数划分它与液压方向阀的通道数一样,有四通阀,三通阀和二通阀.四通阀有一个进油口,一个回油口,两个控制口.可用来控制双作用液压缸或马达.如图a所示.三通阀有一个进油口,一个回油口,一个控制口.只可用来控制差动液压缸.如图b所示.图b 三通阀图c 二通阀二通阀一个进油口,只有一个可变节流口,须和一个固定节流孔配合使用,才能用来控制差动液压缸. 如图c所示.(2)按滑阀的工作边数划分a.四边滑阀--与上对应四通阀有四个可控的节流口,又称四边滑阀,控制性能最好.如上图a所示.b. 双边滑阀--三通阀有两个可控的节流口,又称双边滑阀, 控制性能居中. 如上图b所示.c. 单边滑阀--单边滑阀只有一个可控的节流口, 控制性能最差.(3)按滑阀的预开口型式划分按滑阀阀芯在中位时,阀芯凸肩与阀套槽宽的几何尺寸关系划分有:a.正开口--阀芯凸肩与阀套槽宽的几何尺寸是负重叠的(即阀芯凸肩宽度大于阀套槽宽),参见图a.b.零开口--阀芯凸肩与阀套槽宽的几何尺寸是零重叠的(即阀芯凸肩宽度等于阀套槽宽),参见图b.c.负开口--阀芯凸肩与阀套槽宽的几何尺寸是正重叠的(即阀芯凸肩宽度小于阀套槽宽),参见图c.图a 正开口图b 零开口图c 负开口.阀的预开口形式对其性能,特别是零位附近特性影响很大.如下图所示:零开口阀具有线性流量增益特性,性能比较好.负开口阀由于流量增益特性有死区,将引起稳态误差,有时还可能引起游隙,从而产生稳定性问题.正开口在正开口区内外的流量增益变化大,压力灵敏度低,零位泄漏量大.图不同开口形式的流量特性1-零开口2-正开口3-负开口2.滑阀静态特性滑阀静态特性是指稳态情况下,阀的负载流量qL, 负载压力pL和滑阀的位移xv三者之间的关系,即qL=f(pL, xv).它表示滑阀的工作能力和性能,对系统的静动态特性计算有重大意义.阀的静态特性可用方程(压力-流量方程),曲线或特性参数(阀的系数)表示.(1) 滑阀静态特性a.压力-流量方程滑阀的控制流量可由滑阀节流口流量公式表示,其流量是阀芯位移和节流口的压降的函数.为了使问题简化,在推导压力-流量方程时,作了以下假设:a)液压能源是理想的恒压源,供油压力Ps为常数,回油压力P0为零.b)忽略管道和阀腔内的压力损失.c)假定液体是不可压缩的.d)假定阀各节流口流量系数相等.e)阀的窗口都是匹配和对称的.根据节流口流量公式,以四边滑阀为例,可推导出压力-流量方程:负载流量为QL=CdA2√1/ρ(ps - pL)- CdA1√1/ρ(ps + pL)式中Cd-为流量系数,ρ-为油密度, (ρ=870Kg/m3)A1- 为节流口1的面积;A2-为节流口2的面积;ps –为恒压油源压力pL-为负载压力,pL=p1-p2.供油流量为Qs=CdA2√1/ρ(ps - pL)+ CdA1√1/ρ(ps + pL)b.滑阀的静态特性曲线a)流量特性曲线阀的流量特性是指负载压降等于常数时, 负载流量与阀芯位移之间的关系,其图形表示即为流量特性曲线. 负载压降为0时的流量特性称空载流量特性.相应的曲线为空载流量特性曲线,如图a所示.图a 空载流量特性曲线图图b 压力特性曲线b)压力特性曲线阀的压力特性是指负载压降等于常数时, 负载压降与阀芯位移之间的关系,其图形表示即为压力特性曲线.通常所指的压力特性是指负载流量为0时的压力特性,相应的曲线为压力特性曲线,如图b所示.c)压力-流量特性曲线阀的压力-流量特性曲线是指阀芯位移一定时, 负载流量与负载压降之间关系的图形. 如下图所示为理想零开口四边滑阀的压力-流量特性曲线族.它全面描述了阀的稳态特性,并可获得阀的全部性能参数.阀在最大位移下的压力-流量特性曲线可以表示阀的工作能力和规格.当负载所需的压力和流量能被阀在最大位移下的压力-流量特性曲线所包围时,阀就能满足负载的要求阀的压力-流量特性曲线(2)零开口四边滑阀的静态特性a. 理想零开口四边滑阀的静态特性理想零开口滑阀是指径向间隙为零,工作边锐利的滑阀,如图所示.由于径向间隙为零,工作边锐利,因而在讨论静态特性时可不考虑它们的影响.且认为节流阀口为矩形,其面积A=W xv, (W-面积梯度xv-阀芯位移).a)理想零开口四边滑阀的压力-流量方程 理想零开口四边滑阀的压力-流量方程:QL=Cd W xv -(1)b)压力-流量曲线根据无因次压力-流量方程绘制压力-流量曲线如下图所示.因阀窗口是匹配且对称的,所以压力-流量曲线对称于原点.当阀在正常工作状态是按图中Ⅰ,Ⅲ象限曲线.只有在瞬态情况下,才会处于Ⅱ,Ⅳ象限曲线.⎪⎪⎭⎫ ⎝⎛-Lv v s p p χχρ1。

电液位置伺服控制系统实验

电液位置伺服控制系统实验

2
s2
2.834 2 0.866 1 2 s s s 1 2 14 .726 14 .726
正常参数时的ωc=2.78, ωh=14.8,Kg=19.1
增大Ki
正常参数
C (s) 4.611 R( s) 1 2 0.866 2 s 14 .726 2 s 14 .726 s 1
斜坡输入1
正弦输入
正弦输入,幅值5,频率1
正弦输入,幅值5,频率2.95
3 液压系统原理
压力传感器2
伺服缸
压力传感器3
平衡阀 电磁换向阀
蓄能器
电液伺服阀 压力传感器1
流量计2
流量计1 精滤器 电磁溢流阀
电机泵组
M
粗滤器 精滤器
4 系统控制原理
数据采集
参考输入
控制器
数模转换
功率放大
伺服阀
伺服缸
K i 73.746 KV 2.834 K d 1 26.022
K d1 h 代入系数得到 K d 1 26 .022 14 .726 h a a 0.12 (b K d 2 ) (b K d 2 ) (0.2 2.861) h h 0.866 2 K d1 a 2 K d 1 a 2 26.022 0.12
mmax 为能量输出单元在线 性范围内的最大值
r0,ml 为输入信号在线性范 围内的最大值
阶跃输入2.5
阶跃输入5
阶跃输入9
阶跃输入12
系统开环传递函数
KV C (s) R(s) 1 2 2 h s 2 s s 1 h h
Ki KV K d1
2)阀控缸微分方程

电液伺服控制系统

电液伺服控制系统

组成电液比例控制系统的基本元件: 1)指令元件 2 比较元件 3 电控器 4 比例阀 5 液压执行器 6 检测反馈元件
第6章 电液伺服控制系统
4
6.1 概述
6.1.2 电 液 比 例 控 制 系 统 的 特 点 及 组成
第6章 电液伺服控制系统
5
6.1 概述
电液比例控制的主要优点是: 1)操作方便,容易实现遥控 2 自动化程度高,容易实现编程控制 3 工作平稳,控制精度较高 4 结构简单,使用元件较少,对污染不敏感 5 系统的节能效果好。
6.功率放大级
功率放大级式比例控制放大器的 核心单元。由信号放大和功率驱动电路 组成。
根据功率放大级工作原理不同,分 为:模拟式和开关式。
第6章 电液伺服控制系统
29
6.3 电液比例电控技术
(1)模拟式功率放大级
第6章 ห้องสมุดไป่ตู้液伺服控制系统
30
6.3 电液比例电控技术
(2)开关式功率放大级
第6章 电液伺服控制系统
比例放大器根据受控对象、功率级工作原理不同,分为: 1 单路和双路比例控制放大器 2 单通道、双通道和多通道比例控制放大器 3 电反馈和不带电反馈比例控制放大器 4 模拟式和开关式比例控制放大器 5 单向和双向比例控制放大器 6 恒压式和恒流式比例控制放大器
第6章 电液伺服控制系统
16
6.3 电液比例电控技术
第6章 电液伺服控制系统
18
6.3 电液比例电控技术
第6章 电液伺服控制系统
19
6.3 电液比例电控技术
2.输入接口单元 (1)模拟量输入接口
2 数字量输入接口 3 遥控接口
第6章 电液伺服控制系统
20

《2024年电液伺服系统模糊PID控制仿真与试验研究》范文

《2024年电液伺服系统模糊PID控制仿真与试验研究》范文

《电液伺服系统模糊PID控制仿真与试验研究》篇一一、引言随着现代工业自动化技术的飞速发展,电液伺服系统作为重要组成部分,在众多领域中发挥着重要作用。

然而,由于电液伺服系统存在非线性、时变性和不确定性等特点,其控制问题一直是研究的热点和难点。

传统的PID控制方法在面对复杂多变的环境时,往往难以达到理想的控制效果。

因此,本文提出了一种基于模糊PID控制的电液伺服系统控制策略,并进行了仿真与试验研究。

二、电液伺服系统概述电液伺服系统主要由液压泵、液压马达、传感器和控制器等部分组成。

它利用电信号驱动液压系统工作,实现对负载的精确控制。

由于其具有高精度、快速响应等特点,在机械制造、航空航天、船舶等领域得到了广泛应用。

然而,由于电液伺服系统的复杂性,其控制问题一直是研究的重点。

三、模糊PID控制策略针对电液伺服系统的特点,本文提出了一种模糊PID控制策略。

该策略结合了传统PID控制和模糊控制的优点,通过引入模糊逻辑对PID参数进行在线调整,以适应系统参数的变化和环境干扰。

模糊PID控制策略能够在保证系统稳定性的同时,提高系统的响应速度和抗干扰能力。

四、仿真研究为了验证模糊PID控制策略的有效性,本文进行了仿真研究。

首先,建立了电液伺服系统的数学模型和仿真模型。

然后,分别采用传统PID控制和模糊PID控制对模型进行仿真实验。

通过对比两种控制策略的响应速度、稳态精度和抗干扰能力等指标,发现模糊PID控制在电液伺服系统中具有更好的性能。

五、试验研究为了进一步验证模糊PID控制策略的实用性,本文进行了试验研究。

在试验过程中,首先搭建了电液伺服系统的试验平台,然后分别采用传统PID控制和模糊PID控制对实际系统进行控制。

通过对比两种控制策略的试验结果,发现模糊PID控制在电液伺服系统中具有更高的稳态精度和更快的响应速度。

此外,在面对环境干扰时,模糊PID控制也表现出更强的抗干扰能力。

六、结论本文通过对电液伺服系统的模糊PID控制进行仿真与试验研究,验证了该策略的有效性。

电液伺服系统

电液伺服系统

蓄能器
❖ 一个气—液式高压蓄压器装在油箱的旁边, 用来维持系统的压力,减小压力波动。此蓄 压器一侧预先充进的氮气压力与另一侧油系 统中的油压相平衡。此蓄压器块上有一个截 止阀,此阀能将蓄压器与系统隔绝,以进行 试验、重新充气或维修。蓄压器氮气一侧有 一个压力表,用以检查充氮压力
蓄能器
EH油系统的运行操作
❖ EH油泵出口滤网前后差压高 报警
❖ 低于9.31 Mpa(g) 汽轮机跳闸 (63/LP) 自动停机
❖ EH油压力回油压力高 回油压力报警 0.21MPa
EH油系统常见故障
❖ 1 系统压力下降,个别调门无法正常开启; ❖ 2 油动机卡涩,调门动作迟缓,有时泄油后不回座; ❖ 3 在开关调门过程中发生某个调门不规则频繁大幅度摆动,
同程度的腐蚀,在滑阀凸肩、喷咀及节流孔处腐蚀尤为严重。
❖ d 电液转换器滑阀两侧压力偏差大: 油中杂质堵塞电液转换器的喷咀;磨 擦、酸性腐蚀造成滑阀的凸肩、滑块与滑座之间磨损,使滑阀相对与滑 座之间的间隙加大,使漏流量增加;酸性油液对喷咀室、通道及节流孔 等的腐蚀,改变了滑阀两侧的压力。
❖ e LVDT线性电压位移转换器故障,电液转换器机械零位不准等
EH油系统 运 行
❖ EH油系统概述 ❖ 随着大容量、高参数汽轮发电机组的发展,
机组调节系统工作介质的额定压力随之升高, 对其工作介质的要求亦越来越高。通常所用 的矿物油自燃点为350℃左右,若在高参数大 容量机组使用,便增加了油泄漏到主蒸汽管 道(>530℃)导致火灾的危险性。为保证机组 的安全经济运行,汽轮机电液调节系统的控 制液普遍采用了磷酸酯抗燃油。
❖ 在机组预启动期间,EH油系统应进行升温、 升压。液压油的正常运行温度是49℃ (38℃~60℃),虽然允许系统可以在21℃ 油温下操作,但不推荐低于21℃油温下运行, 严禁在10℃下运行。因此预启动的第一步是 对油升温。 采用浸入式加热器升温

电液伺服系统的建模与控制

电液伺服系统的建模与控制

电液伺服系统的建模与控制1. 引言电液伺服系统是一种广泛应用于工业控制领域的系统,它可以通过控制液压执行器的输出来实现对机械运动的精确控制。

本文将介绍电液伺服系统的建模与控制方法,以帮助读者更好地了解和应用这一技术。

2. 电液伺服系统的概述电液伺服系统由液压执行器、电液伺服阀、传感器和控制器等组成。

液压执行器负责将液压能转化为机械能,电液伺服阀负责控制液压执行器的动作,传感器用于反馈系统状态信息,控制器根据传感器的反馈信息对电液伺服阀进行控制。

3. 电液伺服系统的建模建模是控制系统设计的第一步,对于电液伺服系统也是不可或缺的。

电液伺服系统的建模既可以基于理论模型,也可以基于实验数据进行。

3.1 理论模型在理论模型建模中,我们需要考虑液压执行器、电液伺服阀和控制器的动态特性。

液压执行器的动态特性可以用惯性、摩擦、密封等参数来描述。

电液伺服阀的动态特性可以用阀门的流量-压力特性和阀门饱和现象来描述。

控制器的动态特性通常可以用传统的PID控制算法进行建模。

3.2 实验模型在实验模型建模中,我们需要通过实验得到系统的频率响应和传递函数,并将其转化为数学模型。

这种方法对于实际系统的建模更加准确,但也需要大量的实验数据和较高的技术要求。

4. 电液伺服系统的控制控制是电液伺服系统中最关键的环节之一。

常用的电液伺服系统控制方法有位置控制、速度控制和力控制等。

4.1 位置控制位置控制是电液伺服系统中最基本的控制方法之一。

通过控制电液伺服阀的输出来控制液压执行器的位置。

传感器将执行器的位置信息反馈给控制器,控制器根据反馈信息进行调节,使得系统实现期望的位置跟踪。

4.2 速度控制速度控制是电液伺服系统中常用的控制方法之一。

通过控制电液伺服阀的输出来控制液压执行器的速度。

传感器将执行器的速度信息反馈给控制器,控制器根据反馈信息进行调节,使得系统实现期望的速度跟踪。

4.3 力控制力控制是电液伺服系统中一种高级的控制方法。

电液伺服控制系统概述

电液伺服控制系统概述

电液伺服控制系统概述摘要:电液伺服控制是液压领域的重要分支。

多年来,许多工业部门和技术领域对高响应、高精度、高功率——重量比和大功率液压控制系统的需要不断扩大,促使液压控制技术迅速发展。

特别是控制理论在液压系统中的应用、计算及电子技术与液压技术的结合,使这门技术不论在原件和系统方面、理论与应用方面都日趋完善和成熟,并形成一门学科。

目前液压技术已经在许多部门得到广泛应用,诸如冶金、机械等工业部门及飞机、船舶部门等。

关键词:电液伺服控制液压执行机构伺服系统又称随机系统或跟踪系统,是一种自动控制系统。

在这种系统中,执行元件能以一定的精度自动地按照输入信号的变化规律动作。

液压伺服系统是以液压为动力的自动控制系统,由液压控制和执行机构所组成。

一、电液控制系统的发展历史液压控制技术的历史最早可以追溯到公元前240年,一位古埃及人发明的液压伺服机构——水钟。

而液压控制技术的快速发展则是在18世纪欧洲工业革命时期,在此期间,许多非常实用的发明涌现出来,多种液压机械装置特别是液压阀得到开发和利用,使液压技术的影响力大增。

18世纪出现了泵、水压机及水压缸等。

19世纪初液压技术取得了一些重大的进展,其中包括采用油作为工作流体及首次用电来驱动方向控制阀等。

第二次世界大战期间及战后,电液技术的发展加快。

出现了两级电液伺服阀、喷嘴挡板元件以及反馈装置等。

20世纪50~60年代则是电液元件和技术发展的高峰期,电液伺服阀控制技术在军事应用中大显身手,特别是在航空航天上的应用。

这些应用最初包括雷达驱动、制导平台驱动及导弹发射架控制等,后来又扩展到导弹的飞行控制、雷达天线的定位、飞机飞行控制系统的增强稳定性、雷达磁控管腔的动态调节以及飞行器的推力矢量控制等。

电液伺服驱动器也被用于空间运载火箭的导航和控制。

电液控制技术在非军事工业上的应用也越来越多,最主要的是机床工业。

在早些时候,数控机床的工作台定位伺服装置中多采用电液系统(通常是液压伺服马达)来代替人工操作,其次是工程机械。

电液伺服系统在数控机床中的应用

电液伺服系统在数控机床中的应用

电液伺服系统在数控机床中的应用伺服系统是一种通过感应和响应外部信号来调整输出的自动控制系统。

电液伺服系统是一种使用电力和液压传动技术的伺服系统,被广泛应用于数控机床中。

本文将探讨电液伺服系统在数控机床中的应用,并介绍其优势和发展趋势。

一、电液伺服系统的工作原理电液伺服系统主要由电液伺服阀、液压伺服缸、传感器、执行器和控制器等组成。

其工作原理是:控制器通过传感器获得外部输入信号,然后将信号传递给电液伺服阀。

电液伺服阀根据接收到的信号来控制油路的开闭,调节液压伺服缸的运动。

液压伺服缸将运动转化为力或位移输出,从而实现对机械装置的精确控制。

二、1. 位置控制:电液伺服系统通过精确的位置控制能够实现数控机床的高精度加工。

通过传感器获得工作台或刀具的位置信号,控制器根据设定值对电液伺服阀进行控制,使得机械装置按照预定的路径和速度进行准确定位。

2. 速度控制:电液伺服系统能够实现数控机床的平稳加速和减速操作。

控制器根据设定值对电液伺服阀进行控制,调节液压伺服缸的运动速度,从而实现对机械加工的平滑速度控制。

3. 力控制:电液伺服系统能够实现数控机床的精确力控制。

通过传感器获取工作台或刀具的力信号,控制器根据设定值对电液伺服阀进行控制,调节液压伺服缸的输出力,确保机械装置对工件施加恰当的力。

4. 自动化操作:电液伺服系统能够实现数控机床的自动化操作。

通过控制器中预设的程序,可以实现自动切换刀具、自动换夹具、自动调整加工参数等功能,提高了数控机床的生产效率和加工质量。

三、电液伺服系统的优势1. 高精度:电液伺服系统具有响应速度快、位置控制精度高的特点,可以满足数控机床对于精密加工的要求。

2. 高可靠性:电液伺服系统由于采用了液压传动技术,具有承受高负载和冲击的能力,能够适应数控机床长时间、高负荷运行的需求。

3. 高适应性:电液伺服系统能够适应不同的加工需求,通过调整控制器中的参数实现不同的运动模式和控制策略。

4. 易于维护:电液伺服系统的设计相对简单,维修和更换零部件相对容易,能够降低机床维护成本和停机时间。

电液伺服系统工作原理

电液伺服系统工作原理

电液伺服系统工作原理
电液伺服系统是一种通过电气信号控制液压执行机构的系统。

它利用电液转换装置将电能转换为液压能,并通过液压传动将能量传递到执行机构上,从而实现机械装置的运动控制。

电液伺服系统具有快速、准确、可靠的特点,在工业自动化控制领域得到广泛应用。

电液伺服系统的工作原理主要包括信号处理、电液转换、液压传动和执行机构四个部分。

信号处理部分将控制信号转换为电压或电流信号,经过调节后送至电液转换部分。

电液转换部分由电液转换器和液压放大器组成,其主要功能是将电信号转换为液压信号,并放大转换后的液压信号,以便驱动液压执行机构。

液压传动部分是电液伺服系统的核心部分,通过液压传动装置将液压能量传递到执行机构上。

液压传动装置通常由液压泵、液压阀、液压缸等组成。

液压泵负责产生压力油液,液压阀用于控制液压油液的流动方向和流量,液压缸则是执行机构的核心部件,它根据液压信号产生的压力油液推动活塞运动,从而实现机械装置的运动控制。

执行机构接收液压信号并进行相应的动作。

执行机构通常由液压马达、液压缸或液压伺服阀等组成,它们根据液压信号产生的力或位移来控制机械装置的运动。

总的来说,电液伺服系统的工作原理是通过将控制信号转换为液压信号,并通过液压传动装置将液压能量传递到执行机构上,从而实现对机械装置的运动控制。

这种系统具有快速、准确、可靠的特点,广泛应用于工业自动化控制领域。

电液伺服系统的优化设计与控制研究

电液伺服系统的优化设计与控制研究

电液伺服系统的优化设计与控制研究概述电液伺服系统是一种将电力与液压技术相结合的控制系统,能够实现高精度、快速响应的运动控制。

在工业自动化、航空航天等领域有广泛的应用。

本文将围绕电液伺服系统的优化设计与控制展开研究,深入探讨相关技术和方法。

一、电液伺服系统的组成与工作原理电液伺服系统由电气控制部分和液压执行部分组成。

电气控制部分包括传感器、控制器、电动机等,液压执行部分包括液压阀、液压缸等。

电液伺服系统的工作原理是通过电气信号控制液压系统的动作,实现位置、速度、力矩等的精确控制。

二、电液伺服系统的优化设计电液伺服系统的优化设计是提高系统性能、减少能耗和延长使用寿命的重要环节。

主要包括以下几个方面的工作:1. 参数优化:通过对系统参数的合理设计和选择,提高系统的控制性能。

包括选取合适的电动机、液压阀、液压缸等,并确定其参数值,以满足系统的需求。

2. 结构优化:通过对系统结构的调整和优化,减少系统的复杂性和能耗。

可以采用流量分配器、减压阀等组件来改善系统的性能。

同时,还需要考虑系统的可维护性和可靠性。

3. 控制算法优化:选用合适的控制算法,优化系统的响应速度、稳定性和精度。

常用的控制算法包括比例控制、积分控制、PID控制等。

还可以采用模型预测控制、自适应控制等高级控制方法,提高系统的性能。

三、电液伺服系统的控制研究电液伺服系统的控制是其研究的核心内容。

在实际应用中,为了满足不同的控制需求,需要研究和开发相应的控制方法和技术。

以下是几个常见的控制研究方向:1. 位置控制:电液伺服系统可以实现高精度的位置控制。

可以通过采用编码器等传感器,将位置信号反馈给控制器进行闭环控制。

同时,还可以采用滤波器、补偿器等技术,减少位置误差和振荡现象。

2. 力矩控制:对于需要精确控制力矩的应用场景,如机械臂、液压切割等,通过采用力传感器等设备,可以实现对力矩的精确控制。

需要研究合适的力矩控制算法和技术,提高系统的控制精度。

电液伺服系统的建模与控制

电液伺服系统的建模与控制

电液伺服系统的建模与控制电液伺服系统是一种利用电液转换器将电气信号转化为液压驱动力控制机械系统的方法。

它在机械系统精密控制中具有非常重要的地位。

本文将介绍电液伺服系统的建模和控制方法。

1. 电液伺服系统的模型建立电液伺服系统的建模是在液压部分和电气部分的模型之上进行的。

液压部分的模型通常包括油液系统和液压执行元件,如液压缸、液压马达等。

电气部分则包括电气控制器、电机和传感器。

1.1 液压系统的模型液压系统的模型可以包括两级建模,即液体动力学和液压执行元件建模。

液体动力学建模通常根据爬升法或容积法,对压力、流量、速度等参数进行建模分析。

其中,爬升法可用于建立高精度弱非线性的流体动力学模型,容积法适用于建立低精度强非线性的流体动力学模型。

液压执行元件建模是通过分析液压执行元件的工作原理,对其液压特性进行数学建模。

例如,液压缸的模型可以根据柱塞面积、活塞活动范围、缸筒面积等参数构建。

1.2 电气系统的模型电气系统的模型涵盖了电气控制器、电机和传感器等部分。

电气控制器以闭环控制方式实现伺服控制。

在此基础上,我们通常将电动机哈密顿模型建立为一阶两端静差模型。

同时也可以采用Pade逼近方法将电机模型转换为有理分式模型,从而更加准确的描述电机动态。

传感器的模型建立依据其工作原理,例如,位置传感器的模型可以建立为位移与输出电压的函数关系。

在系统建模中,通常采用理想模型、一阶惯性模型等来建立传感器的模型。

2. 电液伺服系统的控制方法在电液伺服系统中,我们通常采用PID控制算法进行伺服控制。

PID控制是一种基于传统控制方法的强建模控制方法,对于线性和线性近似系统有较好的控制效果。

控制系统的目标是通过反馈控制实现输出结果的精确控制。

在反馈信号的加入后,控制信号将通过电液转换器驱动液压执行元件实现力、运动的控制。

在此基础上,我们可以采用自适应控制方法、模糊控制方法、神经网络控制方法等先进控制技术对电液伺服系统进行改进和优化,以适应不同的控制要求。

电液伺服控制系统

电液伺服控制系统

12
m
1 Dm
QL
Kce Dm2
1
Vt
4e Kce
s
s2
h
2 h h
s
1
s
TL i
电液控制技术-电液伺服控制系统
电液位置伺服系统
一、电液位置伺服系统的方框图与传递函数
自整角机
us
θi
θL
相敏 放大器
ug
t
齿轮传动比
i m L
功率 放大器
t
Δi 力矩马达 电液伺服阀 液压马达 θm
电液伺服控制系统的类型 与性能评价指标
二、电液伺服控制系统的性能评价指标
2、动态特性指标 (1)时域性能指标

超调量 调节时间 峰值时间 衰减比 振荡次数
4
电液控制技术-电液伺服控制系统
电液伺服控制系统的类型 与性能评价指标
二、电液伺服控制系统的性能评价指标
2、动态特性指标 (2)频域性能指标
J 0 t e(t)dt
e(t)dt
J
0
0 x(t)dt
7
电液控制技术-电液伺服控制系统
电液位置伺服系统
电液位置伺服系统是最基本和最常用的一种
液压伺服系统,其输入是电信号,输出是机械位 移信号,常用在机床工作台的位置控制、板带轧 机的板厚控制、飞机和船舶的舵机控制等方面。
电液位置伺服系统分阀控电液位置伺服系统 和泵控电液位置伺服系统。
自整角机
相敏 放大器
功率 放大器
Δi
力矩马达
us
ug
电液伺服阀
液压马达
t
t
θi
θL
θm
电液伺服阀传递函数
TL 负 载

电液控制-电液伺服系统

电液控制-电液伺服系统

3、压力反馈和动压反馈校正
三、电液速度控制系统
四、电液力控制系统
电液控制
第5章 电液伺服系统
一、电液伺服系统概述
1、电液伺服系统的特点、应用
2、电液伺服系统的组成
3、电液伺服系统的类型
二、电液位置伺服系统的分析
自整角机: 相敏放大器: 伺服放大器: 伺服阀:
阀控液压马达:
齿轮减速箱传动比:
系统开环传函求得为:
§系统的稳定性分析
简化方框图为:
系统稳定性条件为:
稳态误差为
2、负载干扰力矩引起的稳态误差 系统对外负载力矩的误差传递函数:
稳态误差为
3、零漂和死区等引起的稳态误差
静摩擦力矩折算到伺服阀输入端的死区电流为: 电液伺服阀的零漂和死区所引起的位置误差: 设总的零漂和死区电流为Σ△I,则总的静态位置误差为:
§电液伺服系统的校正
1、滞后校正
2、速度与加速度的反馈校正
Kv 2hh
为了保证系统稳定可靠地工作,具有满意的性能指标, 一般要求: 相位裕量
30o 60o
,ห้องสมุดไป่ตู้进行分析设计
增益裕量大于 20lg Kg 6dB
§系统的响应特性分析
对指令输入的闭环频率响应:
对负载力矩的闭环频率响应:
即闭环柔度特性
即闭环刚度特性
§系统的稳态误差分析
1、指令输入引起的稳态误差 系统对指令输入的误差传递函数:

电液位置伺服控制系统设计方法

电液位置伺服控制系统设计方法

电液位置伺服控制系统设计方法本文将介绍电液位置伺服控制系统设计的方法,并针对其中的几个关键环节进行详细说明。

一、系统建模几何方法是通过几何分析来建立系统的几何关系方程,例如通过机械结构的分析来推导出负载移动和油液角位移的关系。

物理方法是通过物理定律和原理来建立系统的动态方程,例如利用牛顿第二定律和液压力学原理来推导出系统的动态方程。

数学方法是通过系统的输入和输出响应数据来建立系统的数学模型,例如通过实验数据拟合出系统的传递函数或状态空间模型。

二、控制策略选择在电液位置伺服控制系统中,常用的控制策略包括PID控制、模糊控制和自适应控制等。

PID控制是最常用的控制策略之一,通过调节比例、积分和微分三个控制参数来实现位置控制。

PID控制具有简单、稳定的特点,适用于许多工业领域。

模糊控制是一种基于模糊逻辑的控制策略,能够处理非线性、模糊的系统。

模糊控制通过建立模糊规则和模糊推理机制来实现控制。

自适应控制是一种根据系统状态和参数变化进行自动调节的控制策略。

自适应控制能够实时调节控制参数,以适应系统的变化。

根据具体的系统动态特性和控制性能要求,选择适合的控制策略。

三、控制器设计根据选定的控制策略,设计合适的控制器参数,例如PID控制中的比例、积分和微分参数。

控制器参数的选择通常通过试验和调整得到,常用的方法包括试探法、经验法和优化算法。

试探法是最常用的方法,通过对控制器参数进行调整,观察系统的响应,找到最佳的控制参数。

经验法是通过工程经验来选择控制器参数,常用的经验法包括Ziegler-Nichols 方法和Chien-Hrones-Reswick 方法等。

优化算法是一种通过优化方法来寻找最优控制参数的方法,例如遗传算法、粒子群算法等。

四、系统仿真和调试在设计完成后,应进行系统仿真和调试,以验证系统的性能和稳定性。

系统仿真可以通过利用系统的数学模型,使用仿真软件(如Matlab/Simulink)进行。

仿真可以帮助设计人员评估系统的性能,并对控制器参数进行进一步调整。

电液伺服系统的性能分析与控制

电液伺服系统的性能分析与控制

电液伺服系统的性能分析与控制电液伺服系统是一种非常重要的机电一体化控制系统。

其中,电液伺服阀、电液伺服油泵和电液缸等都是其基本组成部分。

从理论上讲,电液伺服系统的工作原理非常复杂。

但实际上,只要将其主要组成部分捆绑在一起,就可以满足由系统所需要的控制。

实现电液伺服系统的控制是非常重要的,因为控制系统的稳定性、响应性和准确度直接影响系统的运行效果。

通过为电液伺服系统提供适当的控制策略,可以增强其控制能力,优化系统性能,满足不同的应用需求。

下面将针对电液伺服系统的性能分析和控制进行详细的讨论。

电液伺服系统的性能分析在分析电液伺服系统的性能方面,需要考虑以下三个方面:稳定性、响应时间和准确度。

稳定性电液伺服系统的稳定性是保证系统长期稳定运行的关键因素。

稳定性可以从两个方面进行分析:动态稳定性和静态稳定性。

动态稳定性是指系统在受到外界扰动后,能够尽快地恢复到平衡状态。

动态稳定性可以通过考虑电液伺服系统的振动频率和阻尼来建立模型。

该模型允许分析阻尼特性和振动频率的影响,即了解系统在受到冲击负载时如何响应,以及系统如何通过自适应调节来消除这种影响。

当电液伺服系统出现大幅度振动时,可以通过在系统中添加小幅度振动来实现自适应调节的目标。

静态稳定性是指系统在整个控制过程中能够保持一致性和准确性。

在电液伺服系统中,静态稳定性往往与系统PID控制器有关。

通过调整PID参数,可以分析系统的错误响应并进行系统准确性的校正。

要重点关注的是,增加比例控制器的参数会增加静态稳定性,但为了防止系统过度振荡,需要减少PID系统的增益。

响应时间电液伺服系统的响应时间是指系统从接收输入到产生反应的时间。

响应时间直接决定了系统的反馈速度和准确度。

响应时间可能受到如下因素的影响:传感器响应时间、放大器响应时间和电液伺服阀的动态性能等。

传感器响应时间是从输出信号增加到满量程的时间,是指放大器输出充分变化的时间。

如果从传感器的角度出发,那么输出响应特性是指输出恢复到0%需要的时间(即从输出信号增加到输出反转的时间)。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

6-1 怎样区分一个系统是位置、速度或力电-液伺服控制系统。

按系统被控制的物理量的性质来区分,如果是要实现位置控制,当然就是位置电液伺服系统。

6-2 试比较电-液伺服系统与机-液伺服系统的主要优缺点和性能特点。

机液伺服系统的指令给定、反馈和比较都是采用机械构件,优点是简单可靠,价格低廉,环境适应性好,缺点是偏差信号的校正及系统增益的调整不如电气方便,难以实现远距离操作,另外,反馈机构的摩擦和间隙都会对系统的性能产生不利影响。

机液伺服系统一般用于响应速度和控制精度要求不是很高的场合,绝大多数是位置控制系统。

电液伺服系统的信号检测、校正和放大等都较为方便,易于实现远距离操作,易于和响应速度快、抗负载刚度大的液压动力元件实现整合,具有很大的灵活性和广泛的适应性。

特别是电液伺服系统与计算机的结合,可以充分运用计算机快速运算和高效信息处理的能力,可实现一般模拟控制难以完成的复杂控制规律,因而功能更强,适应性更广。

电液伺服系统是液压控制领域的主流系统。

6-3 为什么说电-液伺服系统一般都要加以校正。

当电液位置伺服控制系统的某些性能指标不甚满意时,简单的方法可通过增大系统的开环增益来提高响应速度和控制精度,但提高开环增益受系统稳定性条件的制约,也就是受液压固有频率和阻尼比的限制。

全面改善系统的性能仅仅靠调整开环增益是远远不够的,通过对电液伺服系统进行针对性的校正,往往能够获得更高性能的电液伺服系统,并且不同的校正方法,会得到不同的改善效果。

6-4 怎样才能简化位置电-液伺服控制系统。

当电液伺服阀的频宽与液压固有频率相近时,电液伺服阀的传递函数可用二阶环节来表示;当电液伺服阀的频宽大于液压固有频率(3~5倍)时,电液伺服阀的传递函数可用一阶环节来表示。

又因为电液伺服阀的响应速度较快,与液压动力元件相比,其动态特性可以忽略不计,而把它看成比例环节。

一般的液压位置伺服系统往往都能够简化成以下的这种形式。

()()V
2h h h 21K G s H s s s s ζωω=⎛⎫++ ⎪⎝⎭
6-5 怎样理解系统刚度高,误差小。

以负载误差为例,对于I 型系统稳态负载误差为()ce L L022v m
K e T K i D ∞= ,负载误差()L e ∞的大小与负载干扰力矩L0T 成正比,而与系统的闭环静刚度22V m ce
K i D K 成反比,所以当系统的刚
度高时误差较小。

6-6 减速比与误差有什么关系。

设各种零漂、死区、静摩擦等折算成差动电流的总偏差为∆I ,则所引起的总负载误差角θε满足公式εe d a I K K K i
θ∆= ,当增大减速比 i 时,误差减小。

6-7 单纯从减小误差这一点出发,在负载转速不变的条件下,液压马达的转速应尽可能取
得高些,还是尽可能取得低些?
单纯从减小误差的角度看,在负载转速不变的条件下,马达转速应尽可能的取得低些。

转速低时,转速变化的频率也会更低,在相同采样频率的情况下,传感器对于速度信号的采样也会更准确,从而实现更精确的速度控制。

6-8 在设计或调试液压伺服系统时,哪些品质指标是互相矛盾的?怎样妥善加以解决?
例如在关于电液位置伺服系统的稳定性分析中,因为稳定性限制了K v 值,而K v 值小时系统的精度就差。

如果又要稳定性好而裕量大,精度高而K v 大,就必须采取提高ζh 或者其它的措施对系统校正。

还有在电液位置伺服系统的稳态误差分析中,精度与稳定性是矛盾的。

解决措施是改变液压元件某些结构参数的办法提高阻尼系数ζh 或者增加校正装置。

一般说来,由于液压系统的阻尼系数很低,电液伺服系统很少不加校正,而且在电液伺服系统的相敏放大和直流放大元件间串接各种电校正元件也非常方便。

以及在系统同时引入速度和加速度反馈校正时,加速度负反馈校正可增大系统的阻尼比,速度负反馈校正则能提高液压固有频率,但会降低系统的开环增益和阻尼比。

解决方法是在同时引入这两种反馈校正时,可通过调整前置放大器增益1K 把系统的开环增益调整到合适值;再通过匹配速度反馈系数fv K 和加速度反馈系数fa K 调整系统的固有频率和阻尼比,使系统的性能指标全面改善,达到或接近所谓“三阶最佳”形式。

6-9 电液位置、速度和力伺服控制系统中的开环增益有哪些不同? 电液位置伺服控制系统中的开环增益为s e a sv v m
K K K K K iD =,也叫作速度放大系数;电液速度伺服控制系统中的开环增益为q f a sv
0m
K K K K K D =;电液力伺服控制系统中开环增益为q 0a xv f p a xv f p p ce K K K K K A K K K K A K ==。

6-10 推导阀控缸电-液位置伺服系统的传递函数,并进行稳定性分析。

相关文档
最新文档
