中信重工提升机专项培训精讲
提升机培训资料
日期:•提升机基本知识与安全操作•提升机控制系统与电气原理•实际操作技能培训与考核•法律法规、标准规范及企业内部管理制度学习目•危险源辨识、风险评估和防范措施制定•总结回顾与持续改进计划制定录提升机基本知识与安全操作01提升机主要由电机、减速机、制动器、滚筒、钢丝绳、滑轮组、料斗等组成。
结构组成提升机通过电机驱动减速机，带动滚筒旋转，使钢丝绳和滑轮组运动，从而实现物料的垂直输送。
工作原理提升机结构组成及工作原理开机前检查设备状态，确认无异常后启动；运行过程中严禁触摸运动部件，禁止跨越设备；停机后切断电源，进行设备清洁和维护。
严禁超载运行，避免物料卡塞；定期检查钢丝绳、滑轮等易损件磨损情况，及时更换；禁止在设备运行过程中进行维修和调整。
提升机安全操作规程与注意事项注意事项操作规程定期检查电机、减速机、制动器等部件的运行情况，检查钢丝绳、滑轮等易损件的磨损情况，及时清理设备上的积尘和杂物。
日常检查定期对设备进行润滑保养，更换减速机润滑油，清洗电机散热器等。
对于长期停用的设备，应进行防锈处理并妥善保管。
维护保养提升机日常检查与维护保养方法提升机控制系统与电气原理02负责接收操作指令，控制提升机的启动、停止、速度等。
主控制器监测提升机的运行状态，如位置、速度、载荷等，并将数据传输给主控制器。
传感器根据主控制器的指令，驱动提升机的电动机、制动器等部件，实现提升机的运动。
执行机构当提升机出现故障或异常情况时，及时切断电源或采取其他措施，保护提升机和人员安全。
保护装置提升机控制系统组成及功能电源电路主电路控制电路保护电路提升机电气原理图解读01020304提供提升机所需的电能，包括主电源、控制电源等。
包括电动机、制动器、限速器等设备的连接电路，实现提升机的运动控制。
包括主控制器、传感器、执行机构等设备的连接电路，实现提升机的自动化控制。
包括过载保护、短路保护、欠压保护等电路，确保提升机的安全运行。
检查电源是否正常，主控制器是否有故障，电动机是否损坏等。
中信重工提升机专项培训课件.精讲
钢丝绳最大静张力S1＝T1＝容器载重Q＋容器自重Qr＋p×提升高度H 钢丝绳最大静张力差S2＝T1－T2＝容器载重Q
下一页
矿井提升机概述
概述
多绳摩擦式提升机系列
下一页
矿井提升机概述
按传动方式分： 电动机传动，液压传动。
按卷筒形式分： 单筒圆柱形，双筒圆柱形，单筒可分离圆柱形等。
按使用类别分： 井上提升机，煤矿井下提升机（防爆型），凿井提升机，提升绞车。
下一页
概述
下一页
矿井提升机概述
单绳缠绕式提升机原理
工作原理
电动机通过减速器将动力 传给缠绕钢丝绳的卷筒，实现 容器的提升和下放；
概述
矿井提升机概述
单绳缠绕式提升机参数
主参数：卷筒直径D、一次提升量Q 其他参数：钢丝绳直径d、卷筒宽度B、提升高度H、钢丝绳最大静张 力S1、钢丝绳最大静张力差S2、最大提升速度Vm、电动机功率P、等等。
其中： 重载侧钢丝绳拉力T1＝容器载重Q＋容器自重Qr＋p×提升高度H 轻载侧钢丝绳拉力T2＝容器自重Qr
概述
多绳摩擦式提升机系列
下一页
矿井提升机概述
概述
多绳摩擦式提升机现场运行
下一页
概述
下一页
矿井提升机概述
多绳摩擦式提升机的适用范围
多绳摩擦式提升机的优缺点： 优点：①载荷由数根钢丝绳承担，钢丝绳直径小，设备尺寸小。即同等直 径规格下，提升能力大；
②钢丝绳搭放到卷筒上，不受容绳量的影响，适用于深井； ③惯量小，同等产量下能耗小； ④卡罐或过卷时，可打滑，避免拉断钢丝绳； ⑤钢丝绳同时断可能性小，可不设防坠器； ⑥可采用相同数量的左捻和右捻钢丝绳，抵消松捻趋势，避免容器 罐耳对罐道产生压力；Leabharlann 下一页落地式多绳摩擦式提升机

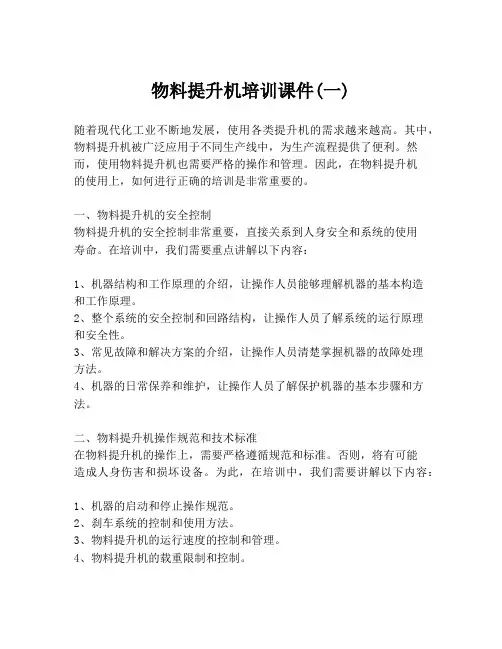

物料提升机培训课件(一)
物料提升机培训课件(一)随着现代化工业不断地发展，使用各类提升机的需求越来越高。
其中，物料提升机被广泛应用于不同生产线中，为生产流程提供了便利。
然而，使用物料提升机也需要严格的操作和管理。
因此，在物料提升机的使用上，如何进行正确的培训是非常重要的。
一、物料提升机的安全控制物料提升机的安全控制非常重要，直接关系到人身安全和系统的使用寿命。
在培训中，我们需要重点讲解以下内容：1、机器结构和工作原理的介绍，让操作人员能够理解机器的基本构造和工作原理。
2、整个系统的安全控制和回路结构，让操作人员了解系统的运行原理和安全性。
3、常见故障和解决方案的介绍，让操作人员清楚掌握机器的故障处理方法。
4、机器的日常保养和维护，让操作人员了解保护机器的基本步骤和方法。
二、物料提升机操作规范和技术标准在物料提升机的操作上，需要严格遵循规范和标准。
否则，将有可能造成人身伤害和损坏设备。
为此，在培训中，我们需要讲解以下内容：1、机器的启动和停止操作规范。
2、刹车系统的控制和使用方法。
3、物料提升机的运行速度的控制和管理。
4、物料提升机的载重限制和控制。
三、物料提升机的异常情况处理在不可预期的情况下，物料提升机可能会出现一些异常情况。
操作人员需要学会应对这些情况，并进行正确的处理。
在培训中，我们需要讲解以下内容：1、物料提升机在运行中出现异常的识别和处理。
2、在异常情况下，应该关闭机器的方法。
3、物料提升机故障的解决方法。
四、物料提升机的维修和保养物料提升机的维修和保养是非常重要的，可以保证机器的正常使用和延长使用寿命。
在培训中，我们需要讲解以下内容：1、物料提升机的清洁和维护。
2、不定期检修物料提升机，发现问题及时处理。
3、定期维护和保养，延长物料提升机的使用寿命。
总之，在进行物料提升机培训课件的撰写时，应该提供尽可能详细和全面的信息。
因为这些内容能够帮助从操作人员到管理人员正确地进行培训，并充分保障使用寿命和人身安全。
同时，这份培训课件的质量也是工作流程正常运行的必要条件。
提升机培训课件
在物流配送中心，提升机被用于将货物从 低层提升到高层，以便进行分拣和配送， 提高了物流效率。
提升机在建筑行业中的应用案例
01
建筑材料运输
在建筑工地，提升机被用于将 建筑材料从地面运输到高层， 节省了人力搬运的时间和成本
。
02
人员运输
在某些高层建筑中，提升机被 用于运输建筑工人和乘客，节 省了时间和成本，同时也提高
加入智能控制系统
配备智能传感器和控制器 ，实现对提升机的实时监 控和自动控制，提高运行 效率和安全性。
对培训内容进行回顾和总结
重点回顾
回顾提升机的基本构造、工作原理、安全操作规程等核心内容，强 调学员需要掌握的重点知识点。
难点解析
针对学员在培训过程中遇到的难点和问题，进行深入解析和解答， 帮助学员突破学习瓶颈。
提升机培训课件
汇报人：
汇报时间：日期:
目录
• 介绍 • 提升机的基本原理 • 提升机的操作与维护 • 提升机的安全规范 • 提升机的应用案例 • 总结与展望
01
介绍
提升机的作用和重要性
01
02
提升机是一种重要的机械设备，广泛应用于各种工业生产场所，如矿 山、港口、建筑等。它能够有效地完成物料提升和运输任务，提高生 产效率，降低劳动强度。
提升机的维护和保养知识； 安全操作规程和应急处理方法； 常见故障及排除方法。
02
提升机的基本原理
提升机的结构与组成
01
提升机的主要结构包括：电动机 、减速器、联轴器、制动器和滚 筒等部分。
02
电动机是提升机的动力源，通过 减速器将动力传递给滚筒，同时 通过联轴器与制动器实现传动过 程的连接与控制。
总结提升
总结提升机的发展趋势和未来展望，强调提高提升机性能的途径和方 法，鼓励学员在实际工作中应用所学知识，提升工作效率和安全性。
中信重工提升机交流电控培训
系统配置既固定又灵活
在基本单元， 在基本单元 ， 扩展 单元上可分别连接 扩展模块 还可连接FXon 系列 还可连接 FXon系列 FXon 扩展模块
★编程简单
指令种类 基本指令 步进梯形指令 应用指令 指令数目 27种 种 2种 128种 298个 128种：298个
应用指令中有多个可使用的简单指令 ●高速处理指令 输入过滤器常数可变，中断输入处理，直接输入等。 输入过滤器常数可变，中断输入处理，直接输入等。 ●便利指令 数字开关的数据读取，16位数据的读取矩阵输入的读取 位数据的读取矩阵输入的读取， 段显示器输出等。 数字开关的数据读取，16位数据的读取矩阵输入的读取，7段显示器输出等。 ●数据处理 数据检索，数据排列，三角子函数运算，平方根，浮点小数运算等。 数据检索，数据排列，三角子函数运算，平方根，浮点小数运算等。 ●特殊用途 脉冲输出（20KHZ/DC5V,10KHZ/DC12V～24V)脉宽调制 PID控制指令等 脉宽调制， 脉冲输出（20KHZ/DC5V,10KHZ/DC12V～24V)脉宽调制，PID控制指令等 ●外部设备相互通信 串行数据传送， code印刷 HEX←→ASCII变换 校验码等。 印刷， 变换， 串行数据传送，ACCII code印刷，HEX←→ASCII变换，校验码等。 ●时计控制 内置时钟的数据比较、加法、减法，读出、写入等。 内置时钟的数据比较、加法、减法，读出、写入等。
FX2N系列PLC的特点 FX2N系列PLC的特点 系列PLC
系统配置既固定又灵 活 编程简单 备有可自由选择， 备有可自由选择，丰 富的品种 令人放心的高性能 高速运算 使用于多种特殊用途 外部机器通讯简单化 共同的外部设备
交流提升机系统常用的PLC 为日本 交流提升机系统常用的 PLC为日本 PLC 三菱公司生产的FX 系列， FX2 三菱公司生产的FX2N系列，通常硬件配 置由基本单元，扩展单元，扩展模块， 置由基本单元，扩展单元，扩展模块， 及特殊功能模块等构成。 及特殊功能模块等构成。
提升机培训课件
第一讲 对提升机司机的要求
对提升机司机的一般要求 提升机司机的操作要领 提升机司机岗位责任制 矿山提升机司机交接班制度
一、对提升机司机的一般要求
提升司机的责任重大，要求也应非常严格: 1、提升司机应具有初中以上文化程度和懂得一定的机械，
电器等方面的基础知识，并能了解矿井采、掘、运的生产 流程。 2、熟悉自己所作的提升机主要零部件的基本构造，动作原 理及其作用，并且具有维护、保养、和检修设备的能力。 3、能看懂主要的电器设备控制系统图和提升速度图。 4、应熟悉主要的电气设备的技术性能和动作原理。 5、司机身体健壮，精力充沛、视、听力好。 6、提升司机应具有高尚的职业道德、严肃的工作作风，为 了他人和自己的幸福而认真严格执行操作规程。 7、司机应做到“四会”（会操作、会保养、会维修、会排 除故障）和向“三包制”（包开、包维修、包检修）方向 发展。 8、提升司机必须经过培训考核合格，取得合格证，才能操 作提升机和监护操作。 9、司机应参加本提升机的各类检修的验收和试运转工作。
二、提升机司机的操作要领
“一严”、“二要”、“三看”、“四勤”、“五不走”的 操作要领。
1、“一严”是：严格执行《冶金矿山安全规程》及操作规 程、在交接班上下人员和进行特殊吊运时，为保证提升工 作的安全，两个司机必须一人操作、另一人监护。
2、“二要”是:司机上了操纵台，手扶制动闸操纵手把要座 端正，思想要集中。
在最大终端载荷时（矸石罐）制动减速度不应小于10m/s2；结
构简单，动作灵活，便于检查和维护，不误动作，质量要轻；
防坠器的空行程时间，即从断绳的防坠器发生作用的时间不大
于0.25s；
在防坠器的两组抓捕器发生制动作用的时间差中，应使罐笼通
提升机培训课件
THANKS FOR WATCHING
感谢您的观看
制动器失灵
检查制动器摩擦片和弹簧是 否磨损或失效，更换相关部 件。
04 法律法规与标准规范
国家相关法规政策解读
《特种设备安全法》
明确提升机的监管要求、使用单位的安全管理责任等。
《安全生产法》
强调企业安全生产主体责任，明确违法行为的法律责任。
《劳动合同法》
规范企业与员工之间的劳动关系，保障员工的合法权益。
工作原理及结构
工作原理
提升机通过电动机驱动卷筒或链条等 传动机构，使升降平台或吊笼做上下 运动，实现物料或人员的垂直输送。
结构组成
提升机主要由电动机、传动机构、升 降平台或吊笼、导轨或钢丝绳、控制 系统等组成。
应用场景与优势
应用场景
提升机广泛应用于高层建筑、地下工程、矿山、码头等需要垂直输送物料或人 员的场所。
关键知识点总结回顾
01
提升机基本构造
掌握提升机主要组成部分及其功能 ，如滚筒、钢丝绳、滑轮等。
安全操作规程
掌握提升机的安全操作规程，如定 期检查、维护保养、应急处理等。
ቤተ መጻሕፍቲ ባይዱ03
02
提升机工作原理
熟悉提升机的工作原理和传动方式 ，如电动、液压等。
法律法规与标准
了解国家及行业关于提升机的法律 法规和标准要求，确保合规操作。
规范提升机的采购流程，明确设备的质量和性能要求，以及验收 标准和程序。
设备使用与维护保养制度
规定提升机的使用操作规程，以及日常检查、定期保养、维修等方 面的要求。
安全生产责任制
明确企业各级管理人员和员工在提升机使用和管理方面的职责和义 务。
05 实际操作技能培训
提升机司机培训内容
提升机司机培训内容一、开车前的准备1、低压电源操作：首先合上刀闸开关，在柜门上观察低压电源是否正常，然后依次合上QM2 调节柜电源QM3 主风机电源QM4 快开电源QM5 液压站电源QM6 润滑站电源QM10 励磁电源QM11 操作电源QM12 UPS电源QM14 变压器风机电源QM23 上位机电源QM24 DI电源QM25 DO 电源QM27 主控PLC电源，在DS柜内。
QM28 辅助PLC电源，在PA 柜内。
其中QM7为液压站加热器电源，QM9为润滑站加热电源，在两个站需要加热时，可以合上，进行必要的操作，在不需要加热的时候也可不合上。
QM17 为高压柜操作电源，需要合上，以便为高压开关柜提供操作电源，在正常合上了UPS电源QM12以后，常按UPS的ON按钮三秒钟，UPS就正常启动了。
关闭UPS的方法是常按OFF按钮3秒钟以上。
待UPS启动以后，合上QM27 主控PLC电源，在DS柜内。
QM28 辅助PLC电源，在PA 柜内。
约30秒左右PLC系统完成启动过程（操作台开始有灯指示），观察操作台和电压电源柜里的PLC模板，正常时指示灯应该为绿色，如果有红灯，代表有故障。
！注意：UPS电源主要作用为：在低压系统掉电的情况下，提供电源给PLC和液压站工作阀完成紧急制动，在低压掉电或者人为停电后，在10分钟内一定不要忘记关掉UPS电源（按住OFF按钮约2秒）。
否则可能造成UPS内部电池过放电而损坏！2、高压操作：在合上高压柜操作电源（合上电压电源柜内的QM17）以后，先将高压柜上的外部操作电源打到右边，并将合分闸充电开关转到右边，合上低压室内的空开QM1和QM2此时，开关柜面板显示真空接触器初在分闸状态，且操作电源已送上，根据外部两路10KV合分情况，送上对应的高压刀闸开关，，此时柜门上应该能够正确显示高压数值了，合分闸机构储能完毕以后，就可以使用合分闸旋钮来进行合闸操作了。
待合上高压以后，‘高压合闸’灯亮。
提升机工专业培训资料(doc 7页)
卷扬机工培训考试题一、提升机工必须经专门培训考试合格并取得“特种作业操作资格证”后方可上岗作业。
见习工只许在有经验的司机监护下进行操作，监护人不准离开。
禁止非提升机工、见习工和技术不熟练者单独操作。
二、严格交接班制度。
值班司机要放一次空车，检查提升机的运转情况，并把检查结果记入交接班记录簿，在交接班过程中副司机也应在场。
三、竖井提升机工每班每台机不少于两人，一人操作，一人监护；在交接班、人员上下井时间内，必须由正司机开车，副司机在场监护，司机精神不振及睡眠不足，不准操作。
四、有权拒绝无关人员进入提升机房，凡参观实习人员必须登记。
五、对提升设备要经常地定期进行检查，查出的问题必须及时解决，检查工作的程序：（1）每班开车前，首先检查声、光信号是否正常，检查润滑系统、制动系统、操作系统、主导轮装置、传动装置、过卷保护装置、过速保护装置等是否完好；（2）每班必须检查电动机和供电系统的状况；（3）运行中要经常检查润滑和液压系统；①滚动轴承温升不应超过75℃，液压油温最高不应超过65℃。
②油位不应低于规定的最低位置，同时要定期换油，减速箱一年一次，液压站半年更换一次。
若在使用过程中油面出现大量泡沫或油液过脏时，应通知维修人员及时更换。
③定期对导向轮轴承、轴套及设备润滑部位进行润滑。
④保持盘形制动器所需正常工作油压值4.5MPa。
⑤盘形制动器闸瓦与闸盘间隙以1~1.5mm为宜，不得超过2mm，磨损到2mm时必须进行调整，要保持闸瓦与闸盘接触面在60％以上。
⑥定期检查润滑油泵给油情况。
每班检查发现的问题应立即处理，并将以上检查结果和处理情况记入提升装置记录簿。
六、司机只有接到信号工发出规定的声、光信号后方可开车，信号不清不准开车，应用电话问明原因后，由信号工重新发出明确的信号后再开车。
七、开车时要按操作顺序进行，手握操作手柄，不准松动，精力要集中，时刻注意信号和深度指示器的深度，防止过卷和其他事故发生。
八、罐笼提升系统最高速度不超过设计速度，检查井筒设施及钢丝绳时，运行速度不得超过0.3m/s；罐笼提升雷管时，速度不准超过2m/s；提升机的启动和停止，必须平稳，不得震动。
提升机培训课件
左捻
交互左捻 同向左捻
图4-1钢丝绳的捻法 a—交互右捻；b—同向右捻；c—交互左捻；d—同向左捻
缠绕方法与特点
当钢丝绳缠绕在卷筒上呈左螺旋时，则选用左捻钢丝绳，反 之选用右捻钢丝绳。这主要是为了避免钢丝绳松捻。目前提升机 滚筒多为右旋缠绕，所以随之多选用右捻钢丝绳。
第二讲 矿井提升设备
第一节 第二节 第三节 第四节 第五节
概述 提升容器 井架和天轮 提升钢丝绳 矿井提升机
第一节 概述
矿井提升设备的用途、组成及系统分类 （一）矿井提升设备的用途
矿井提升设备是矿井运输系统中的咽喉设备， 是井下与 地面联系的主要工具。用途是： 把井下矿和矸石沿井筒提升到地面； 下放材料； 在地面和井底之间升降人员、设备等。
（二）矿井提升设备的主要组成
矿井提升设备的主要组成部分有：提升机、提升容器、 井架或井塔、天轮、钢丝绳以及装载和卸载装置。
（三）矿井提升系统
根据提升方式的不同，矿井提升系统主要可分为 以下几种。
1．立井单绳缠绕式箕斗提升系统 2．立井单绳缠绕式罐笼提升系统 3．立井多绳摩擦式箕斗提升系统 4．立井多绳摩擦式罐笼提升系统 5．斜井箕斗提升系统 6．斜井串车提升系统
天轮轮缘的结构对钢丝绳的使用寿命有一定影响，应尽量减轻 轮缘的重量。
天轮
第四节 提升钢丝绳
一、提升钢丝绳的结构、类型及使用范围
用途：悬吊提升容器并传递动力。当提升绞车运转时通过
钢丝绳带动容器沿井筒作上下直线运动。它直接关系到矿并的正 常生产、人员的生命安全和运转的经济性，所以钢丝绳是矿山提 升设备的一个重要组成部分。
（一）钢丝绳的结构
钢丝绳是由一定数量的细钢丝捻成股，再用若干股捻成绳。 绳的中间夹着纤维绳芯制成。一般由六个绳股组成。绳芯多用 抗拉强度大的窨麻、剑麻、马尼拉麻制成，一般由3 、4 股捻成。 采用这种绳芯，可以增加钢丝绳的柔软性，并且可以储存绳油，
提升机培训资料
（6）输送链条及料斗
料斗的检查重点：①料
斗有无变形、断裂、掉 落现象，如异常应及时 修复或更换 ②料斗的固定
螺栓是否紧固，发现螺栓掉 落后一定要重新安装螺栓并 点焊处理。③操作员必须正 确把握停机时间，过早的停 机将造成料斗内物料堆积严 重，引起电机带载起动，发 生“闷车”现象。
链条的组成：链板、衬套、销轴。
链条的检查要点：①链 板、销轴有无变形或断 裂②衬套的滚动是否灵 活，如果不灵活，问题 必然在衬套和销轴。③ 链条有无卡链、跳链现 象④必须严格控制链条 与壳体底板的距离 ，要 定期测量，避免擦壳。
三、提升机的保护装置
料位计
提升机的保护装置由：
料位计、测速仪两部 分组成。 料位计：测量块状、 颗粒状和粉料等固体 物料堆积高度，或表 面位置的仪器称为料 位计 。
石膏斗提（07h.04
1台）
型号NSE100*34750 输送能力145t/h 链条运行速度47.4m/min 主轴转速26.3rpm 配套电机30KW 减速机：50KW 液力偶合器YOX400 料位计LKW-Ⅱ 测速仪RD-Ⅱ
熟料斗提（0717-1 0717-2
共2台）
型号NSE450*29350 主轴转速18.5rpm 减速机：147KW 位计LKW-Ⅱ
料位计的作用及优点：它是垂直安装于提升
机尾部壳体上的一种电控装置。它是用来自 动控制进入提升机内物料的总量，不仅能起 到因为喂料的突然增大而引起的设备过载， 而且还能够提高提升机设备的可靠性、稳定 性，以实现磨系统的负荷控制，降低设备运 行风险，避免设备故障出现。 料位计流量失控的危害：中控显示的物料量 低于设定值，产生“流量报警”后，导致设 备电流变大，若停机不及时，会造成电机过 载跳停。 判断方法：斗提电机温度突然增大。
中信重工提升机交流电控知识
故障特征： 提升机运行中，转子金属电阻部 分电阻过热，甚至烧坏。
主要原因： 1）电阻容量小； 2）操作不当，该段电阻运行时间太 长。
高压开关柜常见故障分析及排除方法：
1.合闸机购不能正常工作出现合不上闸的现象。 解决方法：检查换向柜和高压柜门开关闭点是否在关 门以后可靠断开，操作台上高压分闸按钮是否可靠 断开，低压室内 SJ 继电器是否吸合，合闸机构的辅 助开电FK在合闸以后是否断开。 2.分闸线圈FQ 烧毁：分闸线圈烧毁的原因在于线圈长 期通电。分闸线圈只能短路时通电，如果线圈长期 通电，线圈电流很大，线圈很容易过热烧毁。周检 时应经常检查机构是否灵活，应先手动合分闸试验 几次，应灵活无卡涩现象，螺丝有无松动，合闸机 构的辅助触点 FK 是否在正确位置，在合闸以后是否 断开，手动合分闸正常后再送电试验电动合分闸。
（1）正力加速--等速运行--- 负力减速 （2）正力加速---等速运行---正力减速; （3）正力加速---发电制动运转--负力减速; （4）脚踏动力制动;
（5）低速电动运转（验绳）。
带动力制动的提升机电 控系统，可以满足上述 几种运行方式，减速阶 段正力和负力减速由操 作台上的转换开关实现， 其它运行方式的转换由 控制线路的动作完成。
控制线路常见故障及处理 故障特征： 起动时电动机有很大的冲击电流， 甚至使油开关跳闸。 主要原因： 1）JLJ继电器没整定好； 2）JLJ继电器线圈坏了； 3）JLJ继电器触点或其连线接触不 好； 4）电动机本身有故障。
故障特征: 提升机在最大速度运行中，安全闸 突然抱闸。 主要原因: 1）供电线路失压； 2）提升机超速15%，GSJ2动作； 3）限速回路断线，JSJ动作； 4）制动油过压； 5）电动机过负荷，油开关跳闸。
中信重工提升机专项培训课件.精讲80页PPT
▪
27、只有把抱怨环境的心情，化为上进的力量，才是成功的保证。——罗曼·罗兰
▪
28、知之者不如好之者，好之者不如乐之者。——孔子
▪
29、勇猛、大胆和坚定的决心能够抵得上武器的精良。——达·芬奇
▪
30、意志是一个强壮的盲人，倚靠在明眼的跛子肩上。——叔本华
谢谢！
80
中信重工提升机专项培训课件.精讲
1、合法而稳定的权力在使用得当时很 少遇到 抵抗。 ——塞 ·约翰 逊 2、权力会使人渐渐失去温厚善良的美 德。— —伯克
3、最大限度地行使权力总是令人反感 ；权力 不易确 定之处 始终存 在着危 险。— —塞·约翰逊 4、权力会奴化一切。——塔西佗
5、虽然权力是一头固执的熊，可是金 子可以 拉着它 的鼻子 走。— —莎士 比
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
下一页
Байду номын сангаас 概述
矿井提升机概述
单绳缠绕式提升机的发展
? 手动—畜力—蒸汽机—电动机—电动机
? 我国单绳缠绕式提升机的发展历程 KJ型（仿苏）， 1966年起，约 456台； JKA 型（仿苏改进型）， 1966年至1971年，约 178台。 XKT 型（1969 年自行设计）， 1970 年至1971 年，约94台。 XKTB 型（XKT 型基础上整顿）， 1972年至1976 年，约531 台。 JK 型（自行设计）， 1975年开始生产。 JK/A 型（结构更新型）， 1985年开始批量，与 JK型同时生产。 JK/E 型（在JK/A 型基础上整顿） 91年开始生产。
下一页
矿井提升机概述
概述
多绳摩擦式提升机系列
下一页
矿井提升机概述
概述
多绳摩擦式提升机现场运行
下一页
概述
下一页
矿井提升机概述
多绳摩擦式提升机的适用范围
? 多绳摩擦式提升机的优缺点： 优点：①载荷由数根钢丝绳承担，钢丝绳直径小，设备尺寸小。即同等直 径规格下，提升能力大；
②钢丝绳搭放到卷筒上，不受容绳量的影响，适用于深井； ③惯量小，同等产量下能耗小； ④卡罐或过卷时，可打滑，避免拉断钢丝绳； ⑤钢丝绳同时断可能性小，可不设防坠器； ⑥可采用相同数量的左捻和右捻钢丝绳，抵消松捻趋势，避免容器 罐耳对罐道产生压力；
概述
井塔式多绳摩擦式提升机
下一页
落地式多绳摩擦式提升机
缺点：①数根钢丝绳，悬挂、调整、维护、更换操作困难复杂； ②某根钢丝绳损坏后，为保持钢丝绳工作状态相同，必须同时全部
更换新绳； ③不能同时用于多水平提升，不适合于凿井提升； ④钢丝绳张力有变化，不适合于超深井提升； ⑤由于易产生滑动，不适合于浅井提升。
概述
矿井提升机概述
多绳摩擦式提升机的发展
? DJ型，制造时间为 1958年至1960年。
DMT 型，制造时间为 1961年至1964 年。 JKM 型，1964 年开始生产至 1978 年。此型号产品 72年已做过整顿改进。 此后又开发了 JKMA型、JKMDA 型、JKMC 型、JKMDC 型。 90年代以来生产 JKME型、JKMDE 型。 现在大型多绳提升机以Ⅲ为主。
下一页
矿井提升机概述
下一页
概述
矿井提升机概述
多绳摩擦式提升机的原理
? 工作原理 电机带动卷筒转动时，通过搭放在卷
筒上的钢丝绳与卷筒之间的摩擦力实现容 器提升与下放；
下一页
概述
矿井提升机概述
多绳摩擦式提升机的参数
主参数：卷筒直径 D、一次提升量 Q 其他参数：钢丝绳直径 d、钢丝绳绳数 n、衬垫摩擦系数 μ 、提升高 度H、钢丝绳最大静张力 S1、钢丝绳最大静张力差 S2、最大提升速度 Vm、 电动机功率 P。
矿井提升机概述
单绳缠绕式提升机的适用范围
? 单绳缠绕式提升机的优缺点：
优点：①原理可靠，使用历史悠久； ②单根钢丝绳带容器，没有钢丝绳张力不均衡的问题； ③钢丝绳上张力变化幅度小； ④可调节两卷筒的相对绳长，适用于多水平提升。 ⑤单根钢丝绳，悬挂、调整、维护、更换操作简单方便。
缺点：①因存在钢丝绳自重影响，不适合于深井提升； ②同等设备规格，提升能力小； ③设备规格受井深影响很大，存在容绳量问题； ④有拉断钢丝绳的可能性。单根钢丝绳带容器，必须设防坠器。 ⑤钢丝绳有捻向，有松捻可能，使容器罐耳对罐道产生压力。
钢丝绳最大静张力 S1＝T1＝容器载重 Q＋容器自重 Qr＋p×提升高度 H 钢丝绳最大静张力差 S2＝T1－T2＝容器载重 Q＋p×提升高度 H
下一页
矿井提升机概述
概述
单绳缠绕式提升机系列
下一页
矿井提升机概述
概述
单绳缠绕式提升机系列
下一页
矿井提升机概述
概述
单绳缠绕式提升机现场运行
下一页
概述
其中： 重载侧钢丝绳拉力 T1＝容器载重 Q＋容器自重 Qr＋p×提升高度 H 轻载侧钢丝绳拉力 T2＝容器自重 Qr＋p×提升高度 H
钢丝绳最大静张力 S1＝T1＝容器载重 Q＋容器自重 Qr＋p×提升高度 H 钢丝绳最大静张力差 S2＝T1－T2＝容器载重 Q
下一页
矿井提升机概述
概述
多绳摩擦式提升机系列
? 按传动方式分： 电动机传动，液压传动。
? 按卷筒形式分： 单筒圆柱形，双筒圆柱形，单筒可分离圆柱形等。
? 按使用类别分： 井上提升机，煤矿井下提升机（防爆型），凿井提升机，提升绞车。
下一页
概述
下一页
矿井提升机概述
单绳缠绕式提升机原理
? 工作原理
电动机通过减速器将动力 传给缠绕钢丝绳的卷筒，实现 容器的提升和下放；
矿井提升机概述
概述
提升机项目执行过程
提供井深、年 产量、地质条 件、供电条件 等。
矿山用户
根据矿山条件 选用箕斗（罐 笼）、钢丝 绳、供电方 式、电机等。 明确提升机参 数。
选型设计院
根据设计院提 供的提升机参 数，进行提升 机合同签订、 设计、制造。
制造厂
提升机从CITIC 交付矿山（配 套部分可直发 矿山）。
概述
矿井提升机概述
单绳缠绕式提升机参数
主参数：卷筒直径 D、一次提升量 Q 其他参数：钢丝绳直径 d、卷筒宽度 B、提升高度 H、钢丝绳最大静张 力S1、钢丝绳最大静张力差 S2、最大提升速度 Vm、电动机功率 P、等等。
其中： 重载侧钢丝绳拉力 T1＝容器载重 Q＋容器自重 Qr＋p×提升高度 H 轻载侧钢丝绳拉力 T2＝容器自重 Qr
制造厂
下一页
概述
下一页
矿井提升机概述
主要设计院
?南京院 ?合肥院 ?西安院 ?郑州院 ?太原院 主要制造厂
?中信重工机械股份有限公司（ CITIC） ?上海冶金矿山机械厂 ?山西新富升 ?重庆矿山机器厂
概述
矿井提升机概述
我国提升机的分类
? 按用途分： 主井提升机，副井提升机。
? 按原理分： 单绳缠绕式矿井提升机、多绳摩擦式矿井提升机
矿井提升机
概述
矿井提升机概述
? 矿井提升机 用于井下矿产的 开采，沿井筒提 升煤炭（或矿 石）、矸石，还 可以下放材料、 升降人员和设 备，是联系井下 与地面的重要生 产设备。 ? 中国矿井提 升机目前有单绳 缠绕式和多绳摩 擦式。
下一页
1-提升机 2-天轮 3-井架 4-箕斗 5-卸载曲轨 6-煤仓 7-钢丝绳 8-翻笼 9-煤仓 10-给煤机 11-装载设备
