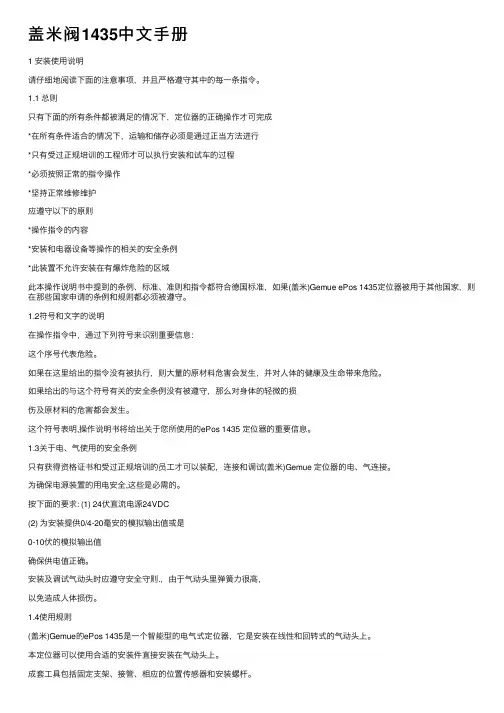

盖米阀1435中文手册

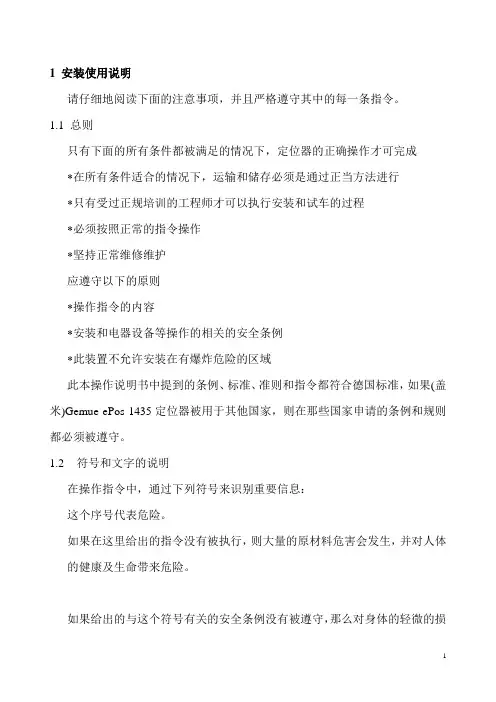

1 安装使用说明请仔细地阅读下面的注意事项，并且严格遵守其中的每一条指令。
1.1 总则只有下面的所有条件都被满足的情况下，定位器的正确操作才可完成*在所有条件适合的情况下，运输和储存必须是通过正当方法进行*只有受过正规培训的工程师才可以执行安装和试车的过程*必须按照正常的指令操作*坚持正常维修维护应遵守以下的原则*操作指令的内容*安装和电器设备等操作的相关的安全条例*此装置不允许安装在有爆炸危险的区域此本操作说明书中提到的条例、标准、准则和指令都符合德国标准，如果(盖米)Gemue ePos 1435定位器被用于其他国家，则在那些国家申请的条例和规则都必须被遵守。
1.2符号和文字的说明在操作指令中，通过下列符号来识别重要信息：这个序号代表危险。
如果在这里给出的指令没有被执行，则大量的原材料危害会发生，并对人体的健康及生命带来危险。
如果给出的与这个符号有关的安全条例没有被遵守，那么对身体的轻微的损伤及原材料的危害都会发生。
这个符号表明,操作说明书将给出关于您所使用的ePos 1435 定位器的重要信息。
1.3关于电、气使用的安全条例只有获得资格证书和受过正规培训的员工才可以装配，连接和调试(盖米)Gemue 定位器的电、气连接。
为确保电源装置的用电安全,这些是必需的。
按下面的要求: (1) 24伏直流电源24VDC(2) 为安装提供0/4-20毫安的模拟输出值或是0-10伏的模拟输出值确保供电值正确。
安装及调试气动头时应遵守安全守则.，由于气动头里弹簧力很高，以免造成人体损伤。
1.4使用规则(盖米)Gemue的ePos 1435是一个智能型的电气式定位器，它是安装在线性和回转式的气动头上。
本定位器可以使用合适的安装件直接安装在气动头上。
成套工具包括固定支架、接管、相应的位置传感器和安装螺杆。
对于远程控制来说，安装也是可能的。
既然这样，就不需要安装支架和接管。
1.5安装和连接的工具*8mm, 10mm, 27mm的扳手*3mm和4mm的六角扳手( Allan键)*3.5mm的螺丝起子2 制造商的信息2.1(1) 收到后立刻检查装置是否正确和未损坏(参考发运单)(2)使用定购编号，核查并确保产品的型号及数量是同定购的相一致。
气动球阀操作手册
盖米阀门有限公司GEM UE VALVES CO., LTD气动控制阀安装、操作、维修手册版本：V 1.0VALVES, ACTUATORS AND CONTROL SYSTEMS盖米阀门有限公司安装、操作、维修手册1安装前注意事项1.1验收：请仔细核对收到之产品品名、规格是否正确。
1.2搬运:请注意运送设备工具是否牢固，并防止碰撞摔落地面，如有发生请仔细检查是否有异常现象。
1.3储存：1.3.1开箱后若必须储存时，请放置室内，并以塑胶布覆盖,避免高温潮湿灰尘及振动。
1.3.2绝对避免湿气及水分侵入电气接线部位（例E/P P/P定位器,微动开关, 电磁阀）。
1.3.3储存超过一年后才使用时，请重新确认各项动作功能是否正常。
2.安装时注意事项2.1 一般注意事项2.1.1装置方向：气缸控制阀与管路承垂直向上为原则。
2.1.2装置场所:必须安装在能够安全操作，且容易保养，检查及维修之场所。
2.1.3周围环境：温度-20C ~+70C,湿度90%RH以下。
2.1.4安装前请先确认额定压力和法兰规格,请勿超过使用范围,以避免泄漏情形产生。
2.2配管的安装2.2.1安装前,请先去除管路中之焊接碎片及氧化垢等杂物。
2.2.2安装时请注意本体上所示之流体方向必须与实际流向一致。
2.2.3对准前后之配管中心,使法兰接口平行,将螺丝均匀锁紧,注意不可有过大之配管应力产生在气缸控制阀上。
2.2.4将空压配管连接在气缸，定位器，电磁阀,三点组合时，必先清除空压配管內之污垢及其他异物。
2.2.5电气配线之接线标准请参照电工法规。
2.2.6原则上请勿在气缸以上部位实施管线保湿及保冷之工事。
2.2.7请依气缸控制阀之大小及重量，在配管上或对本体给予适当之支撑固 ^定。
3.安装后的检查3.1检查空压管是否有泄漏情形产生。
3.2管路加压后，请检查阀体及法兰之迫紧是否有泄漏情形产生。
VALVES, ACTUATORS AND CONTROL SYSTEMSGEMi Gebr . M tiler Apparatebau GmbH & Co. KG Fritz-M lter-Str. 6-8 D-74653 Ingelfingen-Criesbach -Telefon +49 (0) 7940/123-0Telefax +49 (0)7940/123-224e-mail: info@gemue.de -http://www .gemue.de3.3测试各项功能动作是否正常。
盖米阀1436中文手册
Construction

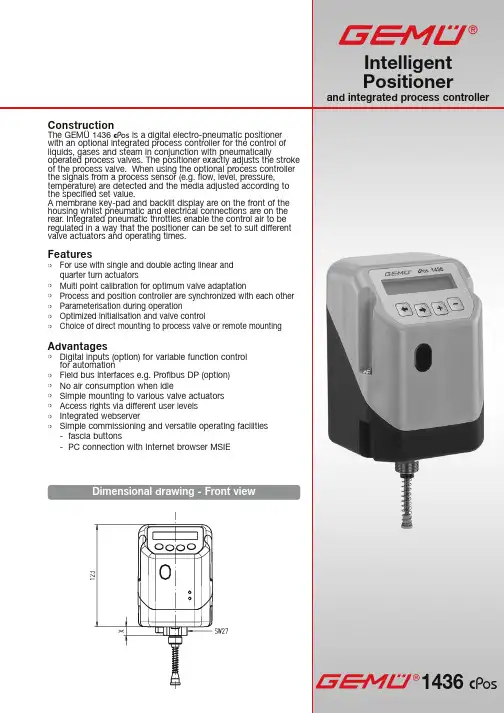

The GEMÜ 1436 cPos is a digital electro-pneumatic positioner with an optional integrated process controller for the control of liquids, gases and steam in conjunction with pneumatically operated process valves. The positioner exactly adjusts the stroke of the process valve. When using the optional process controller the signals from a process sensor (e.g. flow, level, pressure, temperature) are detected and the media adjusted according to the specified set value. A membrane key-pad and backlit display are on the front of the housing whilst pneumatic and electrical connections are on the rear. Integrated pneumatic throttles enable the control air to be regulated in a way that the positioner can be set to suit different valve actuators and operating times.
