交流接触器接线图电机正反转的接法文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-交流接触器接线图(电动机正反转）为了使电动机能够正转和反转，可采用两只接触器KM1、KM2换接电动机三相电源的相序，但两个接触器不能吸合，如果同时吸合将造成电源的短路事故，为了防止这种事故，在电路中应采取可靠的互锁，上图为采用按钮和接触器双重互锁的电动机正、反两方向运行的控制电路。
线路分析如下：一、正向启动：1、合上空气开关QF接通三相电源2、按下正向启动按钮SB3，KM1通电吸合并自锁，主触头闭合接通电动机，电动机这时的相序是L1、L2、L3，即正向运行。
二、反向启动：1、合上空气开关QF接通三相电源2、按下反向启动按钮SB2，KM2通电吸合并通过辅助触点自锁，常开主触头闭合换接了电动机三相的电源相序，这时电动机的相序是L3、L2、L1，即反向运行。
三、互锁环节：具有禁止功能在线路中起安全保护作用1、接触器互锁：KM1线圈回路串入KM2的常闭辅助触点，KM2线圈回路串入KM1的常闭触点。
当正转接触器KM1线圈通电动作后，KM1的辅助常闭触点断开了KM2线圈回路，若使KM1得电吸合，必须先使KM2断电释放，其辅助常闭触头复位，这就防止了KM1、KM2同时吸合造成相间短路，这一线路环节称为互锁环节。
2、按钮互锁：在电路中采用了控制按钮操作的正反传控制电路，按钮SB2、SB3都具有一对常开触点，一对常闭触点，这两个触点分别与KM1、KM2线圈回路连接。
例如按钮SB2的常开触点与接触器KM2线圈串联，而常闭触点与接触器KM1线圈回路串联。
按钮SB3的常开触点与接触器KM1线圈串联，而常闭触点压KM2线圈回路串联。
这样当按下SB2时只能有接触器KM2的线圈可以通电而KM1断电，按下SB3时只能有接触器KM1的线圈可以通电而KM2断电，如果同时按下SB2和SB3则两只接触器线圈都不能通电。
交流接触器如何接线这篇最详细接线图错过你会后悔的!
交流接触器如何接线?1、3、5接三相电源，（主电路部分）2、4、6接三相电机A1、A2 是这个接触器的线圈，接到控制电路里面去，通过控制这个接触器的线圈（A1、A2）来实现控制住电路部分的电机（以小控大）。
13、14表示这个接触器的辅助触点，NO表示为常开，也就是没通电的情况下13、14是断开的，通电后13、14是闭合的。
放在控制电路部分用来自锁（并联在启动按钮上），达到连续运行的目的。
首先三相电源，分别接接触器的主触点L1、L2、L3，再从接触器的T1、T2、T3接出三根线接电机的三个接线柱，以上是主电路。
控制电路：从L1引出一根线接停止按钮（停止按钮是常闭的，启动按钮是常开的）从停止按钮出来接启动按钮一端和接触器辅助触点的一端，然后从启动按钮的另一端接辅助触点的另一端（这部分也就是自锁），从这一端出来的线接线圈A1，线圈A2出线接L2或L3。
以民熔交流接触器为例，首先了解一下几个基本常识，交流接触器有两个基本东西：主触头和辅助出头。
主触头，顾名思义，就是和用电器接触的或者接在主回路上，辅助触头就是接在控制回路上,用来控制主回路的。
主触头一般接到主回路上，先后顺序没有特别要求，辅助触头接到控制回路上，一般要选择的是常开触点、常闭触点。
这个选择是根据控制回路的要求而定，一般一个交流接触器如果常开常闭触点不够用，以施耐德为例，可以在最上方加上一个机构，类似于常开常闭触点可供使用。
判断交流接触器是常开常闭，可以使用万能表的通断量程，当万能表测量时响，证明是常闭触点。
如果万能表不响证明是常开触点，用手按一下辅助出头的按钮，常开就会响，常闭就不响。
交流接触器内部交流接触器利用主接点来开闭电路，用辅助接点来导通控制回路。
主接点一般是常开接点，而辅助接点常有两对常开接点和常闭接点，小型的接触器也经常作为中间继电器配合主电路使用。
交流接触器动作的动力源于交流通过带铁芯线圈产生的磁场，电磁铁芯由两个「山」字形的幼硅钢片叠成，其中一个固定铁芯，套有线圈，工作电压可多种选择。
交流接触器实物接线图

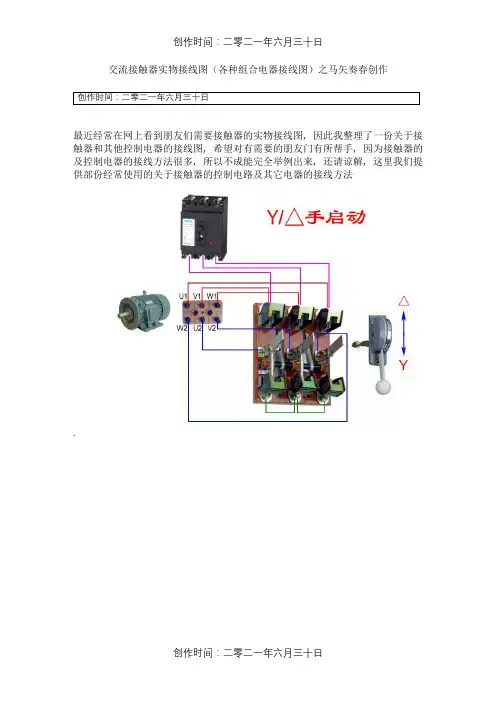

交流接触器实物接线图（各种组合电器接线图）之马矢奏春创作
创作时间：二零二一年六月三十日
最近经常在网上看到朋友们需要接触器的实物接线图, 因此我整理了一份关于接触器和其他控制电器的接线图, 希望对有需要的朋友门有所帮手, 因为接触器的及控制电器的接线方法很多, 所以不成能完全举例出来, 还请谅解, 这里我们提供部份经常使用的关于接触器的控制电路及其它电器的接线方法
.
朋友们如果您绝的这些接线图对您有帮手或者给您带来了启发, 请高抬您的贵手点击收藏, 以便您下次有需要的时候可以快速的找到我们, 谢谢！！
本文来自九电电气有限公司（上海人民電氣有限公司）如需转载请说明出处, 谢谢！
CJX1系列交流接触器适用于交流50Hz或60Hz、电压至690V、电流至475A的电力线路中, 供远距离频繁起动和控制电念头及接通与分断电路.经加装机械联锁机构后组成CJX1系列可逆接触器, 可控制电念头的起动、停止及反转.
创作时间：二零二一年六月三十日。
交流接触器接线图图文讲解
交流接触器接线图图文讲解电动机可逆运行控制电路的调试1、检查主回路路的接线是否正确，为了保证两个接触器动作时能够可靠调换电动机的相序，接线时应使接触电动机可逆运行控制电路的调试1、检查主回路路的接线是否正确，为了保证两个接触器动作时能够可靠调换电动机的相序，接线时应使接触器的上口接线保持一致，在接触器的下口调相。
2、检查接线无误后，通电试验，通电试验时为防止意外，应先将电动机的接线断开。
故障现象预处理；1、不启动；原因之一，检查控制保险FU是否断路，热继电器FR接点是否用错或接触不良，SB1按钮的常闭接点是否不良。
原因之二按纽互锁的接线有误。
2、起动时接触器“叭哒”就不吸了；这是因为接触器的常闭接点互锁接线有错，将互锁接点接成了自己锁自己了，起动时常闭接点是通的接触器线圈的电吸合，接触器吸合后常闭接点又断开，接触器线圈又断电释放，释放常闭接点又接通接触器又吸合，接点又断开，所以会出现“叭哒”接触器不吸合的现象。
3、不能够自锁一抬手接触器就断开，这是因为自锁接点接线有误。
电动机可逆运行控制电路为了使电动机能够正转和反转，可采用两只接触器KM1、KM2换接电动机三相电源的相序，但两个接触器不能吸合，如果同时吸合将造成电源的短路事故，为了防止这种事故，在电路中应采取可靠的互锁，上图为采用按钮和接触器双重互锁的电动机正、反两方向运行的控制电路。
线路分析如下：一、正向启动：1、合上空气开关QF接通三相电源2、按下正向启动按钮SB3，KM1通电吸合并自锁，主触头闭合接通电动机，电动机这时的相序是L1、L2、L3，即正向运行。
二、反向启动：1、合上空气开关QF接通三相电源2、按下反向启动按钮SB2，KM2通电吸合并通过辅助触点自锁，常开主触头闭合换接了电动机三相的电源相序，这时电动机的相序是L3、L2、L1，即反向运行。
三、互锁环节：具有禁止功能在线路中起安全保护作用1、接触器互锁：KM1线圈回路串入KM2的常闭辅助触点，KM2线圈回路串入KM1的常闭触点。
交流接触器实物接线图（直接起动）
交流接触器实物接线图（直接起动）直接启动是低压电动机最基本的启动方式，应用范围很广，一般中小企业和农村的农副产品加工多使用这种启动方式。
所谓低压电动机．通常是指额定电压为380V或660V的异步电动机。
功率22kW及以下的电动机可采用直接启动方式。
本文介绍的电动机直接启动电路，选用交流接触器作主开关，不推荐用胶盖开关合闸启动。
那样安全性较差，例如《电子报》就曾报道过弧光烧人的事故。
电动机直接启动的一次电路和二次电路分别见图l和图2。
所谓一次电路，是电动机绕组工作电流经过的电路元件和导线：二次电路是保证设备正常运行不可缺少的辅助电路．二次电路的主要功能有控制、测量、信号和保护等。
使电动机启动运行和停止运行的电路是二次电路的控制功能电路；电压、电流、功率及功率因数等电参数的测量显示是其测量功能；运行和停止指示灯、异常报警声响等是二次信号回路的电路元件：热继电器、电动机保护器等元件可以实现电动机保护功能。
下面具体分析电动机直接启动电路的工作过程。
图l中，三相电源的火线(相线)Ll、L2和L3接在隔离刀开关QS上端。
QS的作用是在检修时断开电源．使受检修电路与电源之间有一个明显的断开点，保证检修人员的安全。
FU是一次回路的保护用熔断器。
准备启动电动机时，首先合上刀开关QS，之后如果交流接触器KM主触点闭合,则电动机得电运行：接触器主触点断开，电动机停止运行。
接触器触点闭合与否．则受二次电路控制。
图2中．FUl和FU2是二次熔断器． SBl是停止按钮．SB2是启动按钮．FH是热继电器的保护输出触点。
按下SB2。
交流接触器KMl的线圈得电，其主触点闭合，电动机开始运行。
同时，接触器的辅助触点KMl-1也闭合。
它使接触器线圈获得持续的工作电源，接触器的吸合状态得以保持。
习惯上将辅助触点KMl一1称做自保(持)触点。
电动机运行中．若因故出现过流或短路等异常情况，热继电器FH(见图1)内部的双金属片会因电流过大而热变形，在一定时限内使其保护触点FH(见图2)动作断开，致使接触器线圈失电，接触器主触点断开，电动机停止运行，保护电动机不被过电流烧坏。
交流接触器接线图(电动机正反转)
交流接触器接线图(电动机正反转）为了使电动机能够正转和反转，可采用两只接触器KM1、KM2换接电动机三相电源的相序，但两个接触器不能吸合，如果同时吸合将造成电源的短路事故，为了防止这种事故，在电路中应采取可靠的互锁，上图为采用按钮和接触器双重互锁的电动机正、反两方向运行的控制电路。
线路分析如下：一、正向启动：1、合上空气开关QF接通三相电源2、按下正向启动按钮SB3，KM1通电吸合并自锁，主触头闭合接通电动机，电动机这时的相序是L1、L2、L3，即正向运行。
二、反向启动：1、合上空气开关QF接通三相电源2、按下反向启动按钮SB2，KM2通电吸合并通过辅助触点自锁，常开主触头闭合换接了电动机三相的电源相序，这时电动机的相序是L3、L2、L1，即反向运行。
三、互锁环节：具有禁止功能在线路中起安全保护作用1、接触器互锁：KM1线圈回路串入KM2的常闭辅助触点，KM2线圈回路串入KM1的常闭触点。
当正转接触器KM1线圈通电动作后，KM1的辅助常闭触点断开了KM2线圈回路，若使KM1得电吸合，必须先使KM2断电释放，其辅助常闭触头复位，这就防止了KM1、KM2同时吸合造成相间短路，这一线路环节称为互锁环节。
2、按钮互锁：在电路中采用了控制按钮操作的正反传控制电路，按钮SB2、SB3都具有一对常开触点，一对常闭触点，这两个触点分别与KM1、KM2线圈回路连接。
例如按钮SB2的常开触点与接触器KM2线圈串联，而常闭触点与接触器KM1线圈回路串联。
按钮SB3的常开触点与接触器KM1线圈串联，而常闭触点压KM2线圈回路串联。
这样当按下SB2时只能有接触器KM2的线圈可以通电而KM1断电，按下SB3时只能有接触器KM1的线圈可以通电而KM2断电，如果同时按下SB2和SB3则两只接触器线圈都不能通电。
这样就起到了互锁的作用。
四、电动机正向（或反向）启动运转后，不必先按停止按钮使电动机停止，可以直接按反向（或正向）启动按钮，使电动机变为反方向运行。
交流接触器实物接线图各种组合电器接线图
沟通接触器实物接线图（各样组合电器接线图
近来常常在网上看到朋友们需要接触器的实物接线图，所以我整理了一份对于接触器和其余控制电器的接线图，希望对有需要的朋友门有所帮助，由于接触器的及控制电器的接线方法好多，所以
不行能完整举例出来，还请体谅，这里我们供给部分常用的对于接触器的控制电路及其余电器的接线
方法
朋友们假如您绝的这些接线图对您有帮助或许给您带来了启迪，请高抬您的贵手点击珍藏，以便您下次有需要的时候能够迅速的找到我们，感谢！！。
交流接触器接线图和原理分析
交流接触器接线图和原理分析cjx2交流接触器接线图为了使电动机能够正转和反转，可采用两只接触器KM1、KM2换接电动机三相电源的相序，但两个接触器不能吸合，如果同时吸合将造成电源的短路事故，为了防止这种事故，在电路中应采取可靠的互锁，上图为采用按钮和接触器双重互锁的电动机正、反两方向运行的控制电路。
线路分析如下：一、正向启动：1、合上空气开关QS接通三相电源2、按下正向启动按钮SB3，KM1通电吸合并自锁，主触头闭合接通电动机，电动机这时的相序是L1、L2、L3，即正向运行。
二、反向启动：1、合上空气开关QS接通三相电源2、按下反向启动按钮SB2，KM2通电吸合并通过辅助触点自锁，常开主触头闭合换接了电动机三相的电源相序，这时电动机的相序是L3、L2、L1，即反向运行。
三、互锁环节：具有禁止功能在线路中起安全保护作用1、接触器互锁：KM1线圈回路串入KM2的常闭辅助触点，KM2线圈回路串入KM1的常闭触点。
当正转接触器KM1线圈通电动作后，KM1的辅助常闭触点断开了KM2线圈回路，若使KM1得电吸合，必须先使KM2断电释放，其辅助常闭触头复位，这就防止了KM1、KM2同时吸合造成相间短路，这一线路环节称为互锁环节。
2、按钮互锁：在电路中采用了控制按钮操作的正反传控制电路，按钮SB2、SB3都具有一对常开触点，一对常闭触点，这两个触点分别与KM1、KM2线圈回路连接。
例如按钮SB2的常开触点与接触器KM2线圈串联，而常闭触点与接触器KM1线圈回路串联。
按钮SB3的常开触点与接触器KM1线圈串联，而常闭触点压KM2线圈回路串联。
这样当按下SB2时只能有接触器KM2的线圈可以通电而KM1断电，按下SB3时只能有接触器KM1的线圈可以通电而KM2断电，如果同时按下SB2和SB3则两只接触器线圈都不能通电。
这样就起到了互锁的作用。
四、电动机正向（或反向）启动运转后，不必先按停止按钮使电动机停止，可以直接按反向（或正向）启动按钮，使电动机变为反方向运行。
交流接触器简单接线图
交流接触器简单接法
先从简单电路开始学
1）先接一个开关点动控制接接触器
2）再加个自锁
3)再加个停止开关
一步比一步深的学小电路，和起来就组成大电路了
简单的接法接电路的顺序接,主电路:从空开下出线三根接接触器上的L1,出线接T1,再到电机.控制电路,看你的接触器线圈的电压是多少,选择控制电压,后面再说.现在你用两根线分别接在停止按钮的两端,这两根线,一条做个记号为1先不管,另一根做记号2接到启动接钮的一边,启动按钮的另一边做个记号3接到接触器线圈A2接线瑞子上,再从A1的接线端子上引一根线做记号4出来先不管也放着.下面来接接触器上自锁线,你从记号2的线上引一条出来接到接触器的13 NO的接线端子上,这个记号也是2,在用一根线把接触器A2和接触器的14NO连起来就算完成了.现在看你接触器的线圈电压是多少,有22 0,的,把记号1和4分别接在接触器的合适电源上火线和零线(或都是正极和负极)1接火线或者正极,4接零或者负极并且在1 的线内接上保险就算完成了.下面就试机了,先从接触器上断开到电机的电源,打上开关,开关几次看看接触器的动作是不是正常,正常就把电机接上就可以了,电机转向不对把电机电源线随意两根调一下就行了。
三相交流接触器的连接图及工作原理
交流接触器 组成结构 示意图
交流接触器
L1 L2 L3
继电器
启动开关 停止开关
停止开关弹簧将 簧片紧紧贴在触
点上
设备
交流接触器 启动动作 示意图
交流接触器
继电器 启动开关 停止开关
L1 L2 L3
由于按下了 启动开关， 交流电源供 给到继电器 的线圈上， 产生的强磁 场将接触器 触点吸和， 电动设备得 到电源后启
动！
设备
交流接触器 启动动作 示意图
交流接触器
继电器 启动开关 停止开关
L1
L2
L3
设备运转后放开 启动开关，在弹 簧的反向弹力作 用下开关恢复原 位，继电器线圈 上的电流也随之 消失。但由于启 动后交流接触器 的辅助簧片同时 也接通了继电器 的辅助供电电路， 保持继电器线圈 的电流不消失， 交流接触器仍然 保持接通状态不
继电器
启动开关 停止开关
停止开关在弹簧 反向弹力的推动 下复位，弹簧片 再次接通火线电 路，为下一次按 下启动开关备
交流接触器 停止动作 示意图
交流接触器
继电器 启动开关 停止开关
L1 L2 L3
按下停止开关， 其弹簧片与触点 分离，继电器线 圈上的电流也随 之消失。交流接 触器的簧片组件 在弹簧反向弹力 的推动下与触电 分离，用电设备 得不到电源停止
运转！
设备
交流接触器 启动动作 示意图
交流接触器
L1 L2 L3
交流接触器连锁正反转控制接线图
交流接触器连锁正反转控制接线图为了使电动机能够正转和反转，可采用两只接触器KM1、KM2换接电动机三相电源的相序，但两个接触器不能吸合，如果同时吸合将造成电源的短路事故，为了防止这种事故，在电路中应采取可靠的互锁，上图为采用按钮和接触器双重互锁的电动机正、反两方向运行的控制电路。
线路分析如下：一、正向启动：1、合上空气开关QS接通三相电源2、按下正向启动按钮SB3，KM1通电吸合并自锁，主触头闭合接通电动机，电动机这时的相序是L1、L2、L3，即正向运行。
二、反向启动：1、合上空气开关QS接通三相电源2、按下反向启动按钮SB2，KM2通电吸合并通过辅助触点自锁，常开主触头闭合换接了电动机三相的电源相序，这时电动机的相序是L3、L2、L1，即反向运行。
三、互锁环节：具有禁止功能在线路中起安全保护作用1、接触器互锁：KM1线圈回路串入KM2的常闭辅助触点，KM2线圈回路串入KM1的常闭触点。
当正转接触器KM1线圈通电动作后，KM1的辅助常闭触点断开了KM2线圈回路，若使KM1得电吸合，必须先使KM2断电释放，其辅助常闭触头复位，这就防止了KM1、KM2同时吸合造成相间短路，这一线路环节称为互锁环节。
2、按钮互锁：在电路中采用了控制按钮操作的正反传控制电路，按钮SB2、SB3都具有一对常开触点，一对常闭触点，这两个触点分别与KM1、KM2线圈回路连接。
例如按钮SB2的常开触点与接触器KM2线圈串联，而常闭触点与接触器KM1线圈回路串联。
按钮SB3的常开触点与接触器KM1线圈串联，而常闭触点压KM2线圈回路串联。
这样当按下SB2时只能有接触器KM2的线圈可以通电而KM1断电，按下SB3时只能有接触器KM1的线圈可以通电而KM2断电，如果同时按下SB2和SB3则两只接触器线圈都不能通电。
这样就起到了互锁的作用。
四、电动机正向（或反向）启动运转后，不必先按停止按钮使电动机停止，可以直接按反向（或正向）启动按钮，使电动机变为反方向运行。
交流接触器的接法ppt课件
交流接触器接法
交流接触器的接点，由银钨合金制成，具有良好的导电 性和耐高温烧蚀性。 交流接触器主要有四部分组成: (1)电磁系统,包括吸引线圈、动铁芯和静铁芯； (2)触头系统,包括三副主触头和两个常开、两个常闭辅 助触头,它和动铁芯是连在一起互相联动的； (3)灭弧装置,一般容量较大的交流接触器都设有灭弧装 置,以便迅速切断电弧,免于烧坏主触头； (4)绝缘外壳及附件,各种弹簧、传动机构、短路环、接 线柱等。
交流接触器接法
接触器的接线方法有很多种，用的地方不一样，接线方法也不一样，这里指的是接 触器的单一接法和多个接触器的接法，一般最常见的就是利用断路器、按钮开关、 热继电器、延时继电器、数字继电器等低压控制元器件产品组合。其实，无论你用 什么接触器其功能和工作原理都是一样，无非是外形不一样。
交流接触器接线图：
交流接触器接法
右图为采用按钮和接触器双重互锁的电动机正、反两方向 运行的控制电路。 线路分析如下： 一、正向启动： 1、合上空气开关QF接通三相电源 2、按下正向启动按钮SB3，KM1通电吸合并自锁，主触头闭 合接通电动机，电动机这时的相序是L1、L2、L3，即正向 运行。 二、反向启动： 1、合上空气开关QF接通三相电源 2、按下反向启动按钮SB2，KM2通电吸合并通过辅助触点自 锁，常开主触头闭合换接了电动机三相的电源相序，这时 电动机的相序是L3、L2、L1，即反向运行
接线联锁的正反控制线路：
交流接触器实物接线图(各种组合电器接线图)
交流接触器实物接线图（各种组合电器接线图
最近经常在网上看到朋友们需要接触器的实物接线图，因此我整理了一份关于接触器和其他控制电器的接线图，希望对有需要的朋友门有所帮助，因为接触器的及控制电器的接线方法很多，所以不可能完全举例出来，还请谅解，这里我们提供部分常用的关于接触器的控制电路及其它电器的接线方法
朋友们如果您绝的这些接线图对您有帮助或者给您带来了启发，请高抬您的贵手点击收藏，以便您下次有需要的时候可以快速的找到我们，谢谢！！。
交流接触器简单接线图 (1)
交流接触器简单接法
先从简单电路开始学
1）先接一个开关点动控制接接触器
2）再加个自锁
3)再加个停止开关
一步比一步深的学小电路，和起来就组成大电路了
简单的接法接电路的顺序接,主电路:从空开下出线三根接接触器上的L1,L2.L3出线接T1,T2. T3再到电机.控制电路,看你的接触器线圈的电压是多少,选择控制电压,后面再说.现在你用两根线分别接在停止按钮的两端,这两根线,一条做个记号为1先不管,另一根做记号2接到启动接钮的一边,启动按钮的另一边做个记号3接到接触器线圈A2接线瑞子上,再从A1的接线端子上引一根线做记号4出来先不管也放着.下面来接接触器上自锁线,你从记号2的线上引一条出来接到接触器的13NO的接线端子上,这个记号也是2,在用一根线把接触器A2和接触器的14NO连起来就算完成了.现在看你接触器的线圈电压是多少,有220,380.24V的,把记号1和4分别接在接触器的合适电源上火线和零线(或都是正极和负极)1接火线或者正极,4接零或者负极并且在1 的线内接上保险就算完成了.下面就试机了,先从接触器上断开到电机的电源,打上开关,开关几次看看接触器的动作是不是正常,正常就把电机接上就可以了,电机转向不对把电机电源线随意两根调一下就行了。
接触器接线口诀_接触器接线方法说明_220v接触器实物接线图
接触器接线口诀_接触器接线方法说明_220v接触器实物接线图接触器简介接触器分为交流接触器（电压AC）和直流接触器（电压DC），它应用于电力、配电与用电场合。
接触器广义上是指工业电中利用线圈流过电流产生磁场，使触头闭合，以达到控制负载的电器。
在电工学上，因为可快速切断交流与直流主回路和可频繁地接通与大电流控制（达800A）电路的装置，所以经常运用于电动机做为控制对象﹐也可用作控制工厂设备﹑电热器﹑工作母机和各样电力机组等电力负载，接触器不仅能接通和切断电路，而且还具有低电压释放保护作用。
接触器控制容量大，适用于频繁操作和远距离控制，是自动控制系统中的重要元件之一。
在工业电气中，接触器的型号很多，工作电流在5A-1000A的不等，其用处相当广泛。
接触器工作原理接触器的工作原理是：当接触器线圈通电后，线圈电流会产生磁场，产生的磁场使静铁芯产生电磁吸力吸引动铁芯，并带动交流接触器点动作，常闭触点断开，常开触点闭合，两者是联动的。
当线圈断电时，电磁吸力消失，衔铁在释放弹簧的作用下释放，使触点复原，常开触点断开，常闭触点闭合。
直流接触器的工作原理跟温度开关的原理有点相似。
交流接触器接线方法1、3、5接三相电源，（主电路部分）2、4、6接三相电机A1、A2是这个接触器的线圈，接到控制电路里面去，通过控制这个接触器的线圈（A1、A2）来实现控制住电路部分的电机（以小控大）。
13、14表示这个接触器的辅助触点，NO表示为常开，也就是没通电的情况下13、14是断开的，通电后13、14是闭合的。
放在控制电路部分用来自锁（并联在启动按钮上），达到连续运行的目的。
首先电源三相分别接接触器的主触点L1，L2，L3，再从接触器的T1，T2，T3接出三根。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
交流接触器怎样接线?交流接触器接线图讲解
交流接触器广泛用作电力的开断和控制电路。
交流接触器利用主触点来开闭电路，用辅助接点来执行控制指令。
主触点一般只有常开接点，而辅助接点常有两对具有常开和常闭功能的接点，小型的接触器也经常作为中间继电器配合主电路使用。
从而起到远程控制或弱电控制强电的功能。
交流接触器的接点，由银钨合金制成，具有良好的导电性和耐高温烧蚀性。
上图是一只电磁式交流接触器。
图中的1（L1）、2（L2）、3（L3）、4（T1）、5（T2）、6（T3）是主触点，其1和2是一对，3和4是一
对，5和6是一对，共三对主触点，由于大多数交流电机都是三相的（当然也有单相的，一般是小功率电机）。
上端的L1、L2、L3接进线端，下端的T1、T2、T3接出线端。
21和14是一对辅助触点，旁边标的NO是表示常开点，NC表示常闭点。
上图中标的是NO，表示它自身带一对常开点。
A1和A2是线圈两个出线端，A1一般在接触器的上端，图中没有拍出来。
常用的线圈电压有110V、220V和380V等，如果接触器上标的是220V的，就不能接380V的电源，否则会烧坏。
常开是指接触器的线圈没有通电时，辅助触点是断开的，就叫常开，辅助触点是闭合的就叫常闭。
上图是用接触器控制电机的原理图，图1是主回路，图2是控制回路，图中黄色框内就是接触器的主触点，蓝色框内是接触器的辅助触点，红色框内是接触器的线圈。
SB2是起动按钮，SB1是停止按钮，当按下SB2时KM1线圈得电吸合，同时蓝色框内的KM1辅助触点也闭合，松开SB2电机照常转动，按下SB1时电机停止。
下图时交流接触器接线图，可以与上图对照一下。
