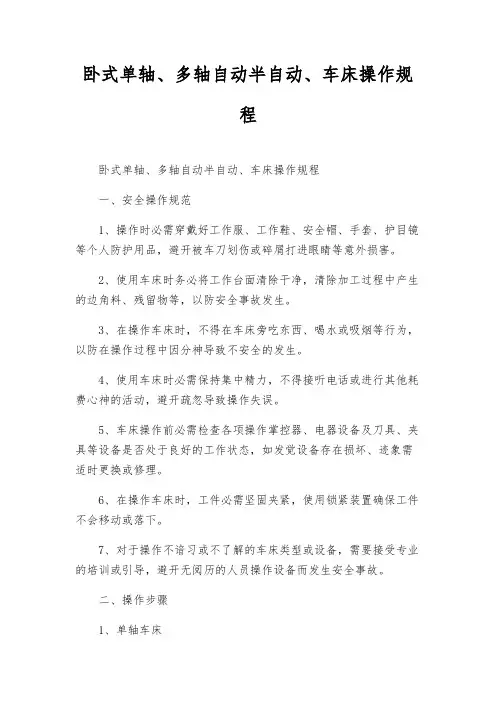

卧式单轴、多轴自动半自动、车床操作规程

卧式单轴、多轴自动半自动、车床操作规程

卧式单轴、多轴自动半自动、车床操作规程卧式单轴、多轴自动半自动、车床操作规程一、安全操作规范1、操作时必需穿戴好工作服、工作鞋、安全帽、手套、护目镜等个人防护用品,避开被车刀划伤或碎屑打进眼睛等意外损害。

2、使用车床时务必将工作台面清除干净,清除加工过程中产生的边角料、残留物等,以防安全事故发生。

3、在操作车床时,不得在车床旁吃东西、喝水或吸烟等行为,以防在操作过程中因分神导致不安全的发生。

4、使用车床时必需保持集中精力,不得接听电话或进行其他耗费心神的活动,避开疏忽导致操作失误。

5、车床操作前必需检查各项操作掌控器、电器设备及刀具、夹具等设备是否处于良好的工作状态,如发觉设备存在损坏、迹象需适时更换或修理。

6、在操作车床时,工件必需坚固夹紧,使用锁紧装置确保工件不会移动或落下。

7、对于操作不谙习或不了解的车床类型或设备,需要接受专业的培训或引导,避开无阅历的人员操作设备而发生安全事故。

二、操作步骤1、单轴车床单轴车床是指只能进行单方向的加工设计,并不具有多轴车床的功能,因此在操作过程中需注意以下步骤:(1)安装工件,将工作件夹紧于车床的工作台上。

(2)选择合适的刀具和夹具,在车床上调整刀具与工件之间的距离及切削角度,使刀具可以顺当地加工工作。

(3)打开车床电源,调整车床转速,启动车床主轴,开始加工。

(4)在车床操作过程中,应随时察看加工工件的情况,并依据需要对车床的转速或刀具的位置调整,以提高加工效率及产品质量。

(5)当工作完成后,关闭车床电源,清除剩余切削屑和残留物,准备下一次加工操作。

2、多轴车床多轴车床是指可以同时进行多种方向的加工设计,在操作过程中,也需要注意以下步骤:(1)确认加工方式、切削和切削步骤,选择合适的工件夹具和刀具,同时调整车床的各项操作掌控器。

(2)将工作件夹紧在车床上,保持工件坚固不移,以提高加工质量及稳定性。

(3)启动车床主轴,调整车床的转速和加工角度,开始机械加工。

多轴钻床安全操作规程

多轴钻床安全操作规程

多轴钻床安全操作规程前言多轴钻床是近年来工业生产中常用的机械设备之一,具有高效、精度高、加工成本低等优点。

然而,由于其中包含的机械电气设备比较复杂、操作难度较大,因此在使用过程中需要特别注意安全问题。

本文档将针对多轴钻床的安全操作规程进行详细介绍,以确保操作人员和设备安全。

一、操作前的准备在操作多轴钻床前,需要对设备和周围环境进行检查,确保各项条件符合安全要求。

1.检查设备各部位:在最开始进行操作前,应先对设备各部位进行检查和评估。

要特别关注以下几个方面:•电器:应检查电气线路是否正确,绝缘是否正常,电机是否正常工作。

•机械:要检查主轴、钻头、夹具、削料刀具等机械部件是否平衡、正常工作。

•液压系统:检查液压泵、油箱、阀门是否正常工作,油表是否正常,机芯和油管是否完好无损。

•运转声音:在整机停止状态下,检查电机及其配套设备等运转声音,以及各运转部件之间的协调性。

2.检查周边环境:在进行操作前还应检查周边环境,确保环境没有影响操作的因素,比如:•地面平整度:确保操作区域地面平整度良好,且没有凸起、坑洼。

•设备照明:除了在操作区域上方安装好的照明器具以外,还需要额外运用手持式的灯具或照明工具,确保周边的照明度达到操作要求。

•安全防护设施:需要将多轴钻床所在的区域设置成封闭式,以避免操作人员接触机械部件所造成的危险。

二、设备操作1.启动设备前需要先确认已启用应急停止开关,并检查气源压力是否正常。

2.钻头需要安装到钻头支架上,并且确保其切削能力。

稍有异响或者过于生疏的振动都需要进行排查。

3.调整钻床支架。

4.养成1.0米的操作范围,不要轻易靠近设备。

5.开动设备,开始加工。

三、操作后清理1.一般清洗:清理好机床表面,清除工作台上的碎片及清理好水箱。

(这个需要参考厂家的说明手册)2.常规保养:清洁机体表面,定期检查主轴及电机应防潮、防锈、涂油的地方。

四、注意事项1.操作人员需要穿戴在工厂规定的防护服装、鞋子,禁止有头发、手表、项链等其他物品影响设备运转。

多轴数控机床软操作法 - 副本

多轴数控机床软操作法 - 副本
技术是立足的根本
“双摆台”五轴机床解析操作法
四轴旋 转方向
四轴中心相对于 五轴中心在笛卡 尔方向上的偏置
四轴行 程极限
技术是立足的根本
“双摆台”五轴机床解析操作法
五轴中心相对于四 轴中心在笛卡尔方 向的偏置值,与上 一页数值正好相反
轴旋转是单 向还是双向
五轴机床四轴与五轴的定义:非依赖轴为四轴,依 赖轴为五轴。当另一个轴旋转时,这个轴不改变旋 转方向和旋转平面称为非依赖轴,反之称为依赖轴
技术是立足的根本
“一头一台式”五轴机床解析操作法
二、加工坐标系设定
“一头一台”式五轴机床的加工零点 一定要设在摆头回转中心或者将摆头偏置编 入后处理以主轴端面设零。有一点比较关键 。在编程时,一定要把参与多轴插补工序的 刀具的绝对刀长输入到UG的刀具参数表中 ,而在程序中不许带G43、G44之类的指令 ,因为后处理中已经把UG中的刀长计算到 程序中了。
CAM中,将测出的 坐标差值偏移到这 里作为加工坐标系
我们只需一次装夹 、一次对刀,所有
复合 角度
形状、精度全部诞
生。
技术是立足的根本
“双摆台”五轴机床解析操作法
三、偏置值找回
如果将偏置 找回相当于 拯救一台几 百万的设备
方法:在第五轴台面放置V型铁,其上装夹一标准样柱。打表测量样 柱在第四轴旋转一定角度前后的坐标差值,间接求出四轴五轴偏置数 值。
技术是立足的根本
“双摆台”五轴机床解析操作法 技术是立足的根本
“双摆台”五轴机床解析操作法
“双 摆 台”验 证 视 频 双击播放
技术是立足的根本
“一头一台式”五轴机床解析操作法
一头一台式机床也是 一种典型五轴设备, 近年来由于其独特的 几何结构,已经被广 泛应用于车铣复合。 它的关键几何特征是 右图红线所示:头旋 转中心到主轴端面的 距离值。

数控多轴铣削实训课程标准112课时

数控多轴铣削实训课程标准112课时

数控多轴铣削实训》课程标准二、课程性质和任务本课程是计算机辅助设计与制造专业数控技术应用模块的一门主要专业实践课程, 控多轴铣削实训为主,巩固所学编程及加工工艺等理论知识。

本课程主要讲授所用多轴数控机床的基础知识以及所配的数控系统的基本知识,用机床及所配系统讲解数控机床的操作, 通过实际操作练习使学生能操作多轴数控机床, 够进行简单零件的加工,使学生能更好的理解所学知识及巩固所学知识。

三、课程教学目标通过本课程的学习,应使学生达到如下基本要求: 1.知道所用数控机床的型号、规格、性能、结构及组成。

2.了解多轴数控机床数控系统,能操作多轴数控机床。

3.工件和刀具的夹紧方法。

4.能进行简单零件的加工并会检测所加工工件。

5.能利用CAM 软件编制多轴自动加工程序,并加工出符合要求的零件。

(一)知识目标1. 掌握多轴数控机床床日常维护要求 ,润滑油、冷却液等使用要求2. 掌握多轴数控机床的自诊断功能、出错报警功能操作 3 .掌握CAM 软件编制多轴自动加工程序(二)能力目标1. 掌握多轴数控机床的基本操作2. 掌握刀具、工件的装夹和对刀操作 3 •掌握简单零件的编程加工以数针对所 能(三)素质目标1)能够把理论知识与应用性较强实例有机结合起来,培养学生的专业实践能力。

同时使学生对专业知识职业能力有深入的理解;2)通过实训过程培养学生爱岗敬业与团队合作的基本素质。

四、课程内容与要求五、教学基本条件1、为保证理论与实际操作密切结合,本课程要求一个专用实训基地。

学生至少每五人共用一套设备(其中包括数控机床、工量刃具等);实训室提供气压源。

2、实训课每班由两位老师上课,以便于对学生的操作进行个别指导。

六、本课程与前后课程的联系本课程在学生修完机械制图、机械基础、数控编程、CAD/CAM 等课程后进行实施。

七、课程实施建议1、本课程为实训项目,增加演示操作次数,鼓励学生积极动手,调动学生的学习主动性,通过讲解应用实例,提高学生的学习兴趣。

多轴加工技术第一章

多轴加工技术第一章

二、多轴加工工艺与基本操作
工装夹具
轴类零件组合夹具
二、多轴加工工艺与基本操作
柔性夹具
柔性夹具的应用
二、多轴加工工艺与基本操作
多轴加工刀具
陶瓷刀具
金属陶瓷刀具
立方氮化硼
聚晶金刚石刀具
二、多轴加工工艺与基本操作
多轴刀柄系统
7:24锥度的工具系统
二、多轴加工工艺与基本操作
HSK系统
HSK刀柄系统
数控多轴机床基本操作
保护和删除MDI中的程序 通常MDI文件只用于临时所需的小程序。虽然如此,如果需要也可以用 如下步骤将其保存起来: (1)选择“程序编辑”操作模式; (2)按下PGM MGT程序管理键,调用文件管理器。 (3)按选择键将高亮条移至MDI文件上。 (4)按COPY(复制)软键,选择文件的复制功能。 (5)输入要保存MDI文件中当前内容的文件名。 (6)按执行键,复制文件。 (7)按下END(结束)软键,关闭文件管理器。
手动 手轮
用MDI模式定位
程序运行-单段运行 程序运行-全自动
smarT.NC
数控多轴机床基本操作
机床的手动操作 1.开机和关机
(1)开机 开启控制系统和机床电源。TNC将自动进行如下初始化: 1)内存自检,自动检查TNC内存。 2)电源掉电,TNC显示出错信息“电源掉电”——清除该清息。 3)转换PLC程序,自动编译TNC的PLC程序。 (2)关机 为防止关机时数据丢失,需要用如下方法关闭操作系统。 1)选择“手动操作”模式。 2)选择关机功能,用YES软键再次确认。 3)当TNC的弹出窗口显示“Now you can switch off the TNC” 现在可以关闭TNC系统了字样时,切断TNC电源。

三轴机床操作教程

三轴机床操作教程

返回
主页面
传输软件winDNC V4.0
新建连接 编辑修改 复制连接
连接/断开
删除连接
默认连接
没有连接
已经连接
连接设定 返回 主页面
连接设定
连接名称
中文、英文、数 字、符号都可以
系统型号 确定完成 取消退出
必须是 8050M | 8055M
串口选择
连接频率
必须是 38400 Bd
选择要加工程 序的文件夹 返回 主页面 选择要加工程 序的文件夹
三轴机床操作教程
机床解锁 A. 开启机床 B. 机床回零 C. 关闲机床 D. 对对刀仪
西班牙Fagor系统操作
E. 启动主轴 F. 关闭主轴 G. 设定原点 H. 检验原点 I. 执行程序 J. 终止程序 K. 平面铣削 L. 调整原点 R. 手动对刀 M. 传输软件 N. 刀具检查 O. 断刀处理 P. 四个坐标 S. 机床的维护
断ቤተ መጻሕፍቲ ባይዱ处理
一:记程序 1。当前加工的命令值的Z值记下
2。复位退出
3。更换刀具对刀 4。记下当前的行数 具体操作:
主菜单(MAIN MENU) 记下当前程序名与行数 F7(+)下一页 F1 (状态) F2 (DNC)
二:电脑改程序
返回 主页面
删剪程序
返回
实例操作
用记事本或其它可以把程序打开的软件打开当前加工的 程序→ 编缉 →转到→输入行号→确定 为考虑当前加工的 过渡光滑把光标提前几个程序(在程序的后面单击)→回 车几下把程序分隔开→再往上找一个“Z”值检查核对是 否与记下的命令值相符合→(符合后)再“ZXXX”复制→ 滚动鼠标的中键→移至分隔开的程序的上一行“粘贴” →再往上找第一个X值“复制” →粘贴在Z值的前一行→ 再往上找第一个Y值“复制” →粘贴在Z值的前一行X值 的后面→把光标放在XY值前空白行→把下拉菜单条往上 移到顶部→按下键盘的“Shift” →在G54的后面第一个Z 值(即安全高度或下刀距离)单击光标→按住“Delete” (删除)→文件另存为(注意保存的文件必须要是“PIM” 格式→然后就可以调用此程序进行加工 主页面

加工中心(数控铣床)实训 第8单元多轴加工及生产加工

加工中心(数控铣床)实训 第8单元多轴加工及生产加工

8.1四轴加工
由于增加了旋转轴,所以与三轴数控机床相比,多轴


机床的刀具或工件的运动形式更为复杂,主要有以下 几种形式。 1)三轴立式加工中心附加数控转台的四轴联动机床。 2)三轴立式加工中心附加可倾斜式数控转台的五轴联 动机床。 3)四轴立式加工中心附加数控转台的五轴联动机床。 4)具有B轴功能的卧式加工中心。 5)五轴联动加工中心。
8.1四轴加工
5.三轴立式加工中心附加数控转台四轴联动机床的坐



标系设定 1)设定回转轴的Y向坐标。 2)设定回转轴的Z向坐标。 3)接下来即可装夹工件,设定X向坐标。 4)设定回转轴的工件坐标系。
8.1四轴加工
6.卧式加工中心的类型及特点
卧式加工中心的主轴处于水平状态,通常带有可进行
②使学生了解多轴加工的编程方法。
8.2五轴加工
【预备知识】 1.五轴加工中心的类型与特点
五轴联动机床是在三个线性轴的基础上再增加两个旋
8.1四轴加工
8.1四轴加工
8.1四轴加工
4.三轴立式加工中心附加数控转台四轴联动机床的特


点 这类机床是在三轴立式数控铣床或加工中心上,附加 具有一个旋转轴的数控转台来实现四轴联动加工,即 所谓3+1形式的四轴联动机床。由于以立式铣床或加 工中心作为主要加工形式,所以数控转台只能算作是 机床的一个附件。这类机床的优点有以下几点。 1)价格相对便宜。 2)装夹方式灵活。 3)拆卸方便。
分度回转运动的正方形工作台。一般具有3~5个运动 坐标,常见的是三个直线运动坐标加一个回转运动坐 标,它能够使工件在一次装夹后完成除安装面和顶面 以外的其余四个面的加工,最适合加工箱体类零件。

多轴加工技术第一章

多轴加工技术第一章

数控多轴机床基本操作
2.移动机床轴
(1)用机床轴方向键移动 (2)增量式点动定位 采用增量式点动定位,可按预定的距离移动机床轴。 3.主轴转速S、进给率F和辅助功能M 在“手动操作”和“电子手轮”操作模式下,可用软键 输入主轴转速S、进给速率F和辅助功能M,三者参数 输入方式相同,下面以主轴转速为例说明。 (1)按S软键输入主轴转速。 (2)输入所需主轴转速并用机床的START(启动)按 钮确认。
多轴加工技术
第一章认知数控多轴加工
目录
1
数控多轴加工机床 多轴加工工艺与基本操作
2
一、数控多轴加工机床
数控多轴加工特点
(1)可以一次装夹完成多面多方位加工,从而提高零件 的加工精度和加工效率。 (2)由于多轴机床的刀轴可以相对于工件状态,而改变, 刀具或工件的姿态角可以随时调整,所以可以加工更 加复杂的零件。 (3)具有较高的切削速度和切削宽度,使切削效率和加 工表面质量得以改善。 (4)多轴机床的应用,可以简化刀具形状、从而降低刀 具成本。 (5)在多轴机床上进行加工时,工件夹具较为简单。
数控四轴联动机床
图1.1 四轴联动数控机床
特点:数控四轴联动机床有三个直线坐标轴和一个旋转轴(A轴或B 轴),并且四个坐标轴可以在计算机数控(CNC)系统的控制下同 时协调运动进行加工。
数控五轴联动机床
DMU 60 monoBLOCK五轴数控镗铣加工中心
双摆台形式
双摆头形式
一摆台一摆头形式
多轴加工技术
手动 手轮
用MDI模式定位
程序运行-单NC
数控多轴机床基本操作
机床的手动操作 1.开机和关机
(1)开机 开启控制系统和机床电源。TNC将自动进行如下初始化: 1)内存自检,自动检查TNC内存。 2)电源掉电,TNC显示出错信息“电源掉电”——清除该清息。 3)转换PLC程序,自动编译TNC的PLC程序。 (2)关机 为防止关机时数据丢失,需要用如下方法关闭操作系统。 1)选择“手动操作”模式。 2)选择关机功能,用YES软键再次确认。 3)当TNC的弹出窗口显示“Now you can switch off the TNC” 现在可以关闭TNC系统了字样时,切断TNC电源。

UG-NX多轴培训课件

UG-NX多轴培训课件

9:00 a.m. – 12: 00 a.m.
ห้องสมุดไป่ตู้NX后置处理培训
-后置处理概述
-后置处理器创建
12:00 p.m. – 2:00 p.m. 2:00 p.m. – 5:00 p.m.
休息
NX后置处理培训 -TCL语言介绍 - 车铣加工中心后置处理器创建 后处理器建构练习
-
议程
Monday Jan. 21th
曲面驱动
如果要加工的曲面满足“驱动曲面”的条件(无缝隙地排列在有序栅格中), 它 将更适用于直接在“驱动曲面”上生成“刀轨”, 而不用选择任何“部件”几何 体。因为“驱动点”没有投影到“部件表面”上, 因此“投影矢量”定义是不相 关的。“材料侧”矢量方向确定直接在“驱动曲面”上切削时刀具要接触的那一 侧。“材料侧矢量”应该指向要移除的材料。
-
议程
Saturday Jan. 19th 9:00 a.m. – 12: 00 a.m.
12:00 p.m. – 2:00 p.m. 2:00 p.m. – 5:00 p.m.
常用刀轴控制方法 - 案例学习 - 最佳练习
休息
常用刀轴控制方法 - 案例学习 - 最佳练习
-
议程
Sunday Jan. 20th
曲面驱动
“曲面区域驱动方法”提供对“刀轴”的最大控制。可变刀轴选项变成可用的, 这允许 您根据“驱动曲面”定义“刀轴”。加工非常轮廓化的“部件表面”时, 有时需要利用“附 加的刀轴”控制以防止过大的刀具波动, 如下所示。
曲面驱动
“曲面区域驱动方法”还提供对“投影矢量”的最大控制。“垂直于驱动体”是可用的, 它是一个附加的“投影矢量”选项。此选项使您能够将“驱动点”均匀分布到凸起程度 较大的部件表面(相关法线超出 180 度的“部件表面”)上。与边界不同, “驱动曲 面”可以用来缠绕部件表面, 以将“驱动点”均匀地投影到部件的所有侧, 如下所示。

多轴加工

多轴加工

多轴加工单击“加工”下拉菜单,多轴加工功能如下图所示。

如果没有看到“多轴加工”选项,请确认加密锁已经插好,单击“设置”→“自定义”→“工具条”→“重置所有”即可出现。

多轴加工有如下所示10项再加上“五轴定向加工”共11项功能。

一. 四轴曲线加工【功能】根据给定的曲线,生成四轴加工轨迹。

多用于回转体上加工槽。

铣刀刀轴的方向始终垂直于第四轴的旋转轴。

【参数说明】点取“加工”→“多轴加工”→“四轴曲线加工”弹出如下图所示对话框:1.旋转轴(1) X轴:机床的第四轴绕X轴旋转,生成加工代码时角度地址为A。

(2) Y轴:机床的第四轴绕Y轴旋转,生成加工代码时角度地址为B。

2.加工方向生成四轴加工轨迹时,下刀点与拾取曲线的位置有关,在曲线的哪一端拾取,就会在曲线的哪一端点下刀。

生成轨迹后如想改变下刀点,则可以不用重新生成轨迹,而只需双击轨迹树中的加工参数,在加工方向中的“顺时针”和“逆时针”二项之间进行切换即可改变下刀点。

3.加工精度(1)加工误差:输入模型的加工误差。

计算模型的轨迹的误差小于此值。

加工误差越大,模型形状的误差也增大,模型表面越粗糙。

加工精度越小,模型形状的误差也减小,模型表面越光滑,但是,轨迹段的数目增多,轨迹数据量变大。

(2)加工步长:生成加工轨迹的刀位点沿曲线按弧长均匀分布。

当曲线的曲率变化较大时,不能保证每一点的加工误差都相同。

二种方式生成的四轴加工轨迹请看下图。

其中绿色为加工轨迹,点为刀位点,红色直线段为刀轴方向。

加工误差方式控制加工精度步长方式控制加工精度4.走刀方式:(1) 单向:在刀次大于1时,同一层的刀迹轨迹沿着同一方向进行加工,这时,层间轨迹会自动以抬刀方式连接。

精加工时为了保证槽宽和加工表面质量多采用此方式。

(2) 往复:在刀具轨迹层数大于1时,层之间的刀迹轨迹方向可以往复进行加工。

刀具到达加工终点后,不快速退刀而是与下一层轨迹的最近点之间走一个行间进给,继续沿着原加工方向相反的方向进行加工的。

多轴钻床工作原理

多轴钻床工作原理

多轴钻床工作原理
多轴钻床是一种用于加工多个联排孔的高效机床,其工作原理如下:
1. 工件夹紧:将待加工工件夹紧在工作台上,确保工件的位置和稳定性。

2. 加工参数设置:根据工件的要求和加工工艺,设置好钻削深度、进给速度等加工参数。

3. 钻孔位置确定:根据设计图纸或加工要求,在工件上标记出需要钻孔的位置。

4. 钻头装夹:根据加工要求,选择合适的钻头,并将其装夹在钻头刀架上。

5. 加工开始:启动机床,多轴钻床上的钻削主轴同时旋转,并通过进给系统进行工作台的上下运动。

6. 钻削过程:钻头开始旋转,同时工作台沿水平方向进行移动,在设定的进给速度下,将钻头逐渐下压到工件表面。

7. 钻孔完成:当钻头达到设定的钻削深度后,停止下压,并将钻头从工件中抬起。

此时,该孔的钻削操作完成。

8. 重复加工:工作台根据设定的加工路径,将工件自动移动到下一个需要钻孔的位置,重复以上的钻削过程,直至所有孔位
都完成。

总的来说,多轴钻床工作原理就是通过多个联排的钻削主轴和工作台的联动,实现对工件上多个孔位的高效加工。

多轴数控加工教案

多轴数控加工教案
二、主题讲解
1.多轴数控机床
所谓多轴数控机床是指在一台机床上至少具备第四轴,即三个直线坐标轴和一个旋转坐标轴。并且四个坐标轴可以在计算机数控(CNC)系统的控制下同时协调运动进行加工。五轴数控机床指的是该机床具有三个直线坐标轴和两个旋转坐标轴。并且可以同时控制,联动加工。
2.多轴数控机床工艺特点
(1)减少基准转换,提高加工精度。
知识要点
1.了解多轴数控机床;
2.掌握多轴工艺特点;
3.掌握硬质合金立铣刀切削用量的选择方法。
工作任务
制定书中图1-1凸模零件的数控加工工艺卡片
教学条件
与环境
计算机房、UG软件
拓展内容
多轴数控机床分类
参考材料
《数控机床多轴加工技术》宋放之清华大学出版社
教学心得
教学设计方案
一、任务呈现
1.制定书中图1-1零件的数控加工工艺卡片。
2. 本次教学在计算机房以教师讲授和学生训练共同完成,首先教师通过案例和相关知识的讲解,使学生了解如何正确选择四轴加工中心,选择夹具并确定零件的装夹方案,合理选用刀具,确定加工顺序及进给路线,会确定切削用量等,然后通过学生小组讨论形成图1-1凸模零件数控加工工艺参数,最后填写数控加工工艺卡片。
3. 本次教学时间安排3学时,教师讲解2学时,小组讨论0.5学时,制定数控加工工艺卡片1.5学时。
模块课时
3
能力目标
1.熟练选择立铣刀与刀柄;
2.熟练选择立铣刀铣削用量;
3.能合理编写多轴铣削工艺文件。
知识要点
1.掌握立铣刀的选择;
2.掌握立铣刀铣削用量的选择。
工作任务
制定书中图2-1花筒零件的数控加工工艺卡片
教学条件
与环境

典型零件多轴加工 课件 项目三 多轴加工案例

典型零件多轴加工  课件  项目三 多轴加工案例
如图3-1-7所示为动态刀具预览,刀具显示为一个 带有控制柄的实体,用户可以在零件表面拖曳或旋转刀 具,也可以确认输入的刀具尺寸是否适合工件,帮助早 期决策刀具和刀柄。
任务1 “3+2定位”五轴加工
任务实施
(一)相关知识
(4)创建程序。 如果零件比较复杂,所创建的操作会过多,甚至使 用的机床有多种类型。这样极易出现因用户管理操 作不当,使操作放置杂乱,整理需要浪费大量的时 间,甚至各操作在进行不同的后处理时容易发生混 淆而造成事故。程序作为管理操作的文件夹,可以 把不同种类的操作分组放置,这样便于修改和后处 理。“创建程序”对话框如图3-1-8所示。 创建程序比较简单,输入程序名称即可。软件默认 为第一个为PROGRAM,第二个则为PROGRAM_1,第三 个为PROGRAM_2,以此类推。创建其他的对象也是 一样的命名规则。
任务实施
任务3 “叶轮”五轴加工
(一)相关知识
此外,一些通用的软件,如UG、CATIA、Pro/E等,也可以用于叶轮的加工。目前,国内大多数 生产叶轮的厂家,多采用国外引进的CAD/CAM软件,利用这些软件,在输入叶轮有关参数时,可以生 产要加工的叶轮的数控加工程序,本任务选用目前流行且功能强大的UG NX10.0对复杂曲面整体叶轮 进行加工轨迹规划。
任务要求
02
1.能够通过UG NX10.0软件分析零件,确定零
件加工刀具。
2.掌握型腔铣加工方法中干涉面的使用方法。
3.掌握可变轴轮廓铣曲面区域驱动方法及相关
参数设定。
4.掌握可变轴轮廓铣中的刀轴控制,垂直于驱
动体的使用方法及参数设定。
任务实施
(一)相关知识
1.多轴加工基础
如图3-2-1所示为“可变轮廓铣”参数设置 对话框。 (1)几何体。
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

数控奥林匹克多轴加工工艺研修(无锡)班多轴机床实操讲义南京四开电子企业有限公司——数控中心内部资料多轴机床手册(节选)第一章五轴机床应用必备知识第一节五轴机床的几种结构简介1.1.1 五轴机床的分类五轴机床一般为在普通三轴机床的基础上附加了两个旋转轴。

又称为3+2轴。

按照旋转轴的类型,五轴机床可以分为三类:双转台五轴、双摆头五轴、单转台单摆头五轴。

旋转轴分为两种:使主轴方向旋转的旋转轴称为摆头,使装夹工件的工作台旋转的旋转轴称为转台。

按照旋转轴的旋转平面分类,五轴机床可分为正交五轴和非正交五轴。

两个旋转轴的旋转平面均为正交面(XY、YZ或XZ平面)的机床为正交五轴;两个旋转轴的旋转平面有一个或二个不是正交面的机床为非正交五轴。

1.1.2 SKY五轴机床的三种典型结构●双转台五轴两个旋转轴均属转台类,B轴旋转平面为YZ平面,C轴旋转平面为XY平面。

一般两个旋转轴结合为一个整体构成双转台结构,放置在工作台面上。

特点:加工过程中工作台旋转并摆动,可加工工件的尺寸受转台尺寸的限制,适合加工体积小、重量轻的工件;主轴始终为竖直方向,刚性比较好,可以进行切削量较大的加工。

图1-1-1双转台结构示意图●双摆头五轴两个旋转轴均属摆头类,B轴旋转平面为ZX平面,C轴旋转平面为XY平面。

两个旋转轴结合为一个整体构成双摆头结构。

特点:加工过程中工作台不旋转或摆动,工件固定在工作台上,加工过程中静止不动。

适合加工体积大、重量重的工件;但因主轴在加工过程中摆动,所以刚性较差,加工切削量较小。

图1-1-2双摆头结构示意图●单转台单摆头五轴旋转轴B为摆头,旋转平面为ZX平面;旋转轴C为转台,旋转平面为XY 平面。

特点:加工过程中工作台只旋转不摆动,主轴只在一个旋转平面内摆动,加工特点介于双转台和双摆头之间。

图1-1-3单摆头单转台结构示意图第二节加工坐标系与对刀操作的作用1.2.1 加工坐标系的作用使用数控机床来加工,编程时必须在所加工的实体或曲面模型上选择一个基准点。

以这个点为加工原点的坐标系就称为加工坐标系(或称工件坐标系)。

三轴机床加工坐标系的基本轴向一般都符合右手定则。

轴向如图所示:当右手大拇指的方向指向机床X轴正方向时,那么食指方向为Y轴正方向,中指方向为Z轴正方向。

Z轴正方向(中指的方向)Y轴正方向(食指的方向)X轴正方向(大拇指的方向)图1-2-1右手定则五轴机床比三轴机床多了旋转轴和摆动轴,因此五轴机床的加工坐标系是一个五维坐标系。

其加工坐标系中X 、Y 、Z 三轴一般都与三轴机床相同,其余两轴则因机床结构类型不同而不同。

在CAM 软件中编程时,首先生成加工的刀具轨迹,然后通过后处理生成G 代码的加工程序。

加工程序中除了G 代码指令之外,大量的内容为机床各轴坐标值,这些坐标值都是刀具轨迹上的点相对于加工坐标系中的值。

在机床加工时,机床就会按照这些坐标值确定的位置来运动,通过刀具的切削,精确加工出所需的工件。

加工坐标系的作用就是确定刀具轨迹的坐标值,使加工刀路可以数值化、程序化,从而可以实现精确的数控加工。

因此,数控加工必须要建立一个加工坐标系。

1.2.2五轴机床加工中的对刀操作对刀操作所做的工作就是将CAM 软件的三维图形中的加工坐标系与实际机床上的加工坐标系统一起来。

如下图,工件原点(加工坐标系原点)位置是由编程人员设定的。

机床上工件的原点反映的是工件与机床原点之间的位置关系。

工件原点一旦确定一般不再改变。

图1-2-2工件原点与机床原点的关系三轴机床加工时,在加工件在机床工作台上装夹好之后,要找到编程时在图形中设定为基准点的那一点在机床上的位置,也就是测出这一点的机床坐标值。

五轴机床加工的对刀操作与三轴机床不同,一是操作顺序不同,二是五轴比三轴要多一些内容。

三轴机床一般都是先装夹好工件,再去进行对刀操作。

五轴机床有时要先进行部分对刀操作,然后在装夹工件。

这种情况下,工件装夹的位置还需按照对刀的要求进行校正。

五轴机床的旋转轴或摆动轴都是按角度值运动的,因此五轴机床的对刀还需要校正旋转轴或摆动轴的零点位置;当机床结构为双转台或双摆头时,两个旋转轴是相关的(其中一个转轴跟随另一个运动),这时需要测定两轴的距离或偏心量;当五轴机床含有摆头结构时,还需要测量摆长以及刀具长度。

X+ Z+Y+机床原点(0,0,0) 工件原点(对应于编程原点)对三种主要结构类型的五轴机床对刀操作与三轴机床的不同点概述如下:A.双转台机床(工作台回转、摆动),在工件装夹之前测量确定两转轴轴线和摆轴轴线的交点、转台表面到摆轴轴线的距离,还要将转台校水平,装夹工件时校正工件或测量出工件位置偏差。

B.转台+摆头机床(工作台回转,刀具摆动),要在装夹工件之前测出转台中心,装夹工件时校正工件或测量出工件位置偏差,还要测定摆轴的有效摆长(有效摆长=摆轴长+基准刀具长)。

C.双摆头机床(刀具回转、摆动),要测定摆轴的有效摆长,还要校正摆轴和转轴的零度位。

第三节 SKY2006N型数控系统中的拓展功能—G10和G121.SKY2006N型多轴高速数控系统新增功能进一步改进了多轴联动加工的关键性控制技术;系统在新功能方面增加了3-D刀具空间补偿功能;改进了皮米插补功能和坐标系寻位补偿(G10)功能;摆轴长度补偿功能(加工时在数控系统中设定摆轴长度);实现5000程序段的预处理功能(前瞻控制),满足了五轴联动机床高速加工的前瞻控制需求;增加了五轴加工刀具路径实时动态跟踪模拟显示功能;有力地保证了机床在运动中的精度控制和操作的方便性。

2.3-D刀具空间补偿原理(G10)五轴联动加工中涉及到的刀具补偿问题在SKY2006N型多轴数控系统中得到了很好的解决。

C轴和b轴的偏心3.G12补偿原理主轴和 C轴的偏心第二章五轴机床的基本操作第一节五轴机床操作的基本特点必须在熟练掌握SKY三轴机床操作的基础上,才能学习SKY五轴机床的操作。

SKY三轴机床操作请参照SKY三轴机床操作手册。

SKY五轴机床的操作的基本特点如下:1.SKY五轴机床的操作与SKY三轴机床的操作基本相同,只是在SKY三轴机床的基础上加了B、C两轴。

例如,开机→机床工作→返参的操作:打开总电源→打开操作面板上的钥匙开关→双击桌面SKY2008POWER进入SKY数控系统→旋起紧停按钮→打开机床工作→按“F4”进入返参方式→按“3”选择机床原点功能→按“F6”键执行。

这些基本操作与SKY三轴机床的操作完全一样。

三轴机床返参(回机床原点)过程为Z、Y、X三个直线运动轴按次序返回机床原点;五轴机床返参在此基础上,增加了旋转轴 B轴和C轴返回机床原点。

2.SKY五轴系统中一般摆动轴为B轴,旋转轴为C轴,单位均为度(°)。

3.一般从旋转轴的旋转平面法向正向去观察,顺时针转动就是正向,逆时针转动为负。

4.SKY五轴机床在对刀操作时需测定摆长:当机床为双转台结构时,摆长为转台表面到摆动轴轴线的距离;当机床为单摆头或双摆头结构时,摆长为主轴端面到摆动轴轴线的距离。

图2-1-1摆长示意图为了便于理解我们把这个距离叫做摆长,一般在双转台五轴机床中叫B轴的回转半径第二节 双转台机床的对刀操作步骤2.2.1 双转台机床的对刀方法双转台五轴机床的加工坐标,一般可取双转台的旋转轴线的交点作为加工坐标原点,因此,双转台机床的对刀也就是要找到双转台旋转轴线的交点,加工原点的X 、Y 、Z 轴坐标均由转台旋转轴线交点确定。

1.校正双转台把千分表吸在主轴上,如图2-2-1所示。

让表头接触到双转台基准面face1,保持机床Y 轴位置不变,沿X 轴移动,使表头接触face2,若表头接触face1 、face2时的读数不同,则调整双转台的位置,直到读数相同,以使 B 轴轴线与机床X 轴方向平行。

完成后固定双转台,固定后要注意复检,防止固定过程中转台受力移动。

2.校正B 轴零位(对刀B 轴原点)一般我们取C 轴转台(双转台上的圆形小转盘)的旋转平面为水平面时的B 轴位置为B 轴零位;校正方法如下:如图2-2-1所示,千分表吸在主轴上,让表头接触到C 转台表面,首先沿X 轴从B1到B2打表,以确认转台的安装是否平整,若千分表读数两点不同,则需要重新固定转台,确保转台安装面的清洁,并重新进行步骤1校正转台安装方向;然后,沿Y 轴从A1到A2打表,调整B 轴角度,使千分表在A1、A2两点的读数相同,此时C 轴的旋转平面校正到了水平位置。

转台水平后把此时B 轴的机床坐标值输入到G55对话框的B 框中,并按“确定”按钮保存录入的数据。

图2-2-1校正双转台3.找C 轴转台的中心(对刀X 、Y 轴原点)Y 方向 X 方向A1A2B1B2 双转台的基准面Face1 Face2把千分表吸在刀柄上并保证在表座随着刀柄在360范围内旋转时不受阻碍。

让表头接触到C轴转台的内孔表面,旋转刀柄(千分表应随着刀柄转动),如果表的回转中心和转台中心不重合,调整X轴和Y轴的位置直到二者重合为止(此时千分表在回转台内壁任意角度的读数相等或在允许的误差之内)。

把此时X轴和Y轴的机床坐标值分别输入到G55对话框的X和Y框中,并按“确定”按钮保存。

4.找出B、C轴线的交点(对刀Z轴原点)a.测量摆长使B轴运动至G55对刀点的位置,X、Y轴移动至主轴中心与C转台的中心位置重合(即机床移动至G55 X0 Y0 B0),在手轮方式下把“相对移动量KA”项清零,再让B轴摆动-90°,如图2-2-2所示:刀具侧刃回转台表面B轴回转半径图2-2-2 双转台摆长测量让刀具的侧刃(最好使用寻边器,防止刀刃刮伤转台)接触C轴回转台的表面,把此时“手轮方式”下的“相对移动量KA”下的Y坐标的值记录下来,记为R,这个值再减去刀具半径就是B轴的回转半径。

记为ZH1. ZH1=(|R| - 刀具半径)b.对C转台高度将B轴运动至G55对刀点的位置,用刀尖接触C转台表面,将此时机床坐标值记为“ZH2”.c.设定Z轴原点坐标G55_Z=ZH2-|ZH1|,将此数值输入G55对话框的Z框中并按“确定”按钮保存。

5.装夹工件现在可以装夹工件了,在把工件装夹到旋转台上,转动旋转台,保证工件和压板等装配物件在转台转动的过程中不碰撞周边的任何物体。

6.选定C轴的基准边(对刀C轴原点)通常在需要进行多轴加工的工件上取一基准边,把这个基准边与X(或Y)轴成一特定角度或平行时的C轴位置作为C轴的零位。

把此时C轴的机床坐标值输入到G55对话框的C框中,并按“确定”按钮保存。

7.找工件基准点与转台中心点的偏差使机床B、C轴都移动至零位(G55 B0 C0),按照三轴的对刀方法找到工件上对刀基准点X、Y、Z的机床坐标值,输入到G54对话框中,并按“确定”按钮保存。

相关文档
最新文档
