信号源，低频放大器，调制器， 高频信号振荡器，高频放大器， 发射天线 接收天线，输入电路，高频放 大器，变频器，中频放大器， 解调器，低频放大
Date: 2018/5/20
Page: 10
A. 常以一个高频正弦信号或脉冲信号作为载体，这个载体称为载波 信号。 B. 用需要传输的信号去改变载波信号的某一参数，如幅值、频率、 相位。这个用来改变载波信号的某一参数的信号称调制信号。 C. 在测控系统中需传输的是测量信号，通常就用测量信号作调制信 号。经过调制的载波信号叫已调信号。
Date: 2018/5/20
Page: 9
1.3.3
无线电传输
任何一种无线电信号传输系统均由发信部分、收信部分和 传输媒质三部分组成。 1）无线电的传输媒质 输无线电信号的媒质主要有地表、对流层和电离层等， 这些媒质的电特性对不同波段的无线电波的传播有着不 同的影响。 2）无线电的发信部分 3）无线电的收信部分

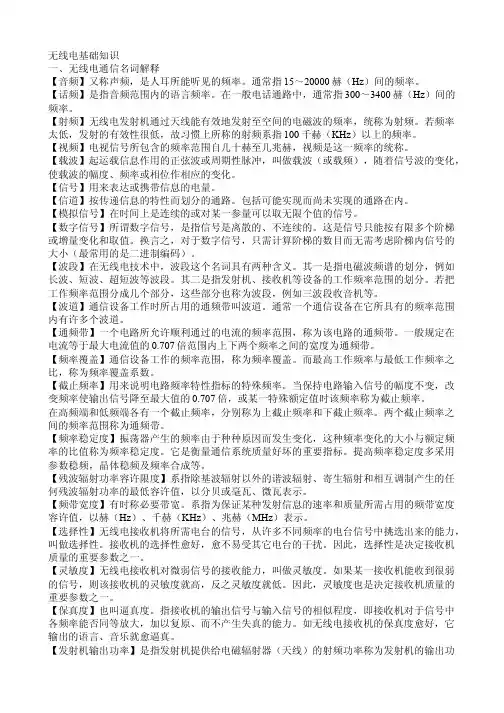

无线电基础知识
一、无线电通信基础知识 二、常用电子线路 三、晶体二极管和三极管
一、无线电通信基础知识
1.1、无线电波的划分 1.2、无线电波的传播 1.3、无线电发送与接收
Date: 2018/5/20
Page: 2
1.1.1、无线电波 无线电波：在电磁场里，磁场的任何变化会产生电场，
电场的任何变化也会产生磁场。交变的电磁场不仅可能存 在于电荷、电流或导体的周围，而且能够脱离其产生的波 源向远处传播，这种在空间以—定速度传播的交变电磁场， 就称为电磁波。无线电技术中使用的这一段电磁波通常称 为无线电波。
Date: 2018/5/20
Page: 7
无线电波的传播方式（二）
3）空间波：由发射天线直接到达接收点的电波，被称为 直射波。有一部分电波是通过地面或其他障碍物反射 到达接收点的，被称为反射波。直射波和反射波合称 为空间波。（电视广播、微波中继、移动通信） 4）散射波：当大气层或电离层出现不均匀团块时 （12~16Km），无线电波有可能被这些不均匀媒质向四 面八方折射和散射，使一部分能量到达接收点，这就 是散射波。 （波长较短的波段） 5) 外球层传播：离开地面1000Km以外的宇宙间通信称为 外球层传播。卫星通讯和卫星直播电视就是利用这种 传播方式。
8 极高频（EHF） 30～300吉赫（GHz） 9 至高频 300～3000吉赫（GHz）
微波
λ＝ c × T ＝ c÷ f
Date: 2018/5/20 Page: 4
1.1.3 无线电波的应用
波段名称 超长波 长波 中波 短波 米波 分米波 厘米波 毫米波
主要用途 导航、固定业务、频率标准。 导航、固定业务 导航、广播、固定业务、移动业务 导航、广播、固定业务、移动业务、其他 乎航、电视、调频广播、雷达、电离层散射通信、固定业务、移动业务。 导航、电视、雷达、对流层散射通信、固定业务、移动业务、空间通信。 导航、雷达、固定业务、移动业务、无线电天文、空间通信。 导航、固定业务、移动业务、无线电天文、空间通信。
Date: 2018/5/20
Page: 6
无线电波的传播方式（一）
1) 地波: 这是沿地球表面传播的无线电波。（中波、长波） 2) 天波: 也即电离层波。地球大气层的高层约100Km存在着 “电离层”。无线电波进入电离层时其方向会发生改变， 出现“反射”。因为电离层折射效应的积累，电波的入 射方向会连续改变，最终会“拐”回地面，电离层如同 一面镜子会反射无线电波。我们把这种经电离层反射而 折回地面的无线电波称为“天波”。受气候、季节、昼 夜等因素影响。（中、短波）
Date: 2018/5/20
Page: 11
1.3.4 无线电信号的调制
调制：用传递信号去调制载波的过程。调制又有调幅与调频和调相之分。
1）调幅AM：使高频振荡的振幅
随信号而改变叫做调幅。
任何一种非线性器件都可以用来产生调幅 彼。晶体管是一种非线性器件，只要 让其工作在非线性（甲乙类，乙类或 丙 类）状态下，即可用它构成调幅电 路。 一般总是把高频载波信号和调制信号分别 加在谐振功率放大器的晶体管的某个 电极上，利用晶体管的发射结进行频 率变换，并通过选频放大，从而达到 调幅的目的。根据信号所加的电极不 同，可分为基极调幅，集电极调幅和 发射极调幅等多种调幅电路。
Date: 2018/5/20 Page: 8
1.3 无线电的发送与接收
1.3.1、无线电传送的好处 1）电波传输不依靠电线。 2）也不象声波那样，必须依靠空气媒介帮它传播。 3）传播距离远、速度快，而且衰减小。 4）频段宽。 1.3.2 有效的向外发射电磁波的条件
1）要有足够高的振荡频率，因为频率越高，发射电 磁波的本领越大。 2）振荡电路的电场和磁场必须分散到尽可能大的 空间，才有可能有效的将电磁场的能量传播出去。
Date: 2018/5/20
Page: 5
1.2 无线电波的传播Leabharlann Baidu
频率从几十Hz(甚至更低)到3000GHz左右，波长从 几十Mm到0.1mm左右的频谱范围内的电磁波，称为无线电波。
电波旅行不依靠电线， 也不象声波那样，必须依靠空气媒介帮它传播， 有些电波能够在地球表面传播， 有些波能够在空间直线传播，也能够从大气层上空反射传播， 有些波甚至能穿透大气层，飞向遥远的宇宙空间。 发信天线或自然辐射源所辐射的无线电波，通过自然条件下 的媒质到达收信天线的过程，就称为无线电波的传播。
Date: 2018/5/20
Page: 3
1.1.2 无线电波的波段
段号 频段名称 频段范围 （含上限不含下限） 1 甚低频（VLF） 3～30千赫（KHz） 2 低频（LF） 3 中频（MF） 4 高频（HF） 5 甚高频（VHF） 6 特高频（UHF） 7 超高频（SHF） 30～300千赫（KHz） 300～3000千赫（KHz） 3～30兆赫（MHz） 30～300兆赫（MHz） 300～3000兆赫（MHz） 3～30吉赫（GHz） 甚长波 长波 中波 短波 米波 分米波 厘米波 毫米波 丝米波 波段名称 波长范围（含 上限不含下 限） 100～10km 10～1km 1000～100m 100～10m 10～1m 100～10cm 10～1cm 10～1mm 1～0.1mm
Date: 2018/5/20
Page: 10
A. 常以一个高频正弦信号或脉冲信号作为载体，这个载体称为载波 信号。 B. 用需要传输的信号去改变载波信号的某一参数，如幅值、频率、 相位。这个用来改变载波信号的某一参数的信号称调制信号。 C. 在测控系统中需传输的是测量信号，通常就用测量信号作调制信 号。经过调制的载波信号叫已调信号。
Date: 2018/5/20
Page: 9
1.3.3
无线电传输
任何一种无线电信号传输系统均由发信部分、收信部分和 传输媒质三部分组成。 1）无线电的传输媒质 输无线电信号的媒质主要有地表、对流层和电离层等， 这些媒质的电特性对不同波段的无线电波的传播有着不 同的影响。 2）无线电的发信部分 3）无线电的收信部分
无线电基础知识
一、无线电通信基础知识 二、常用电子线路 三、晶体二极管和三极管
一、无线电通信基础知识
1.1、无线电波的划分 1.2、无线电波的传播 1.3、无线电发送与接收
Date: 2018/5/20
Page: 2
1.1.1、无线电波 无线电波：在电磁场里，磁场的任何变化会产生电场，
电场的任何变化也会产生磁场。交变的电磁场不仅可能存 在于电荷、电流或导体的周围，而且能够脱离其产生的波 源向远处传播，这种在空间以—定速度传播的交变电磁场， 就称为电磁波。无线电技术中使用的这一段电磁波通常称 为无线电波。
Date: 2018/5/20
Page: 7
无线电波的传播方式（二）
3）空间波：由发射天线直接到达接收点的电波，被称为 直射波。有一部分电波是通过地面或其他障碍物反射 到达接收点的，被称为反射波。直射波和反射波合称 为空间波。（电视广播、微波中继、移动通信） 4）散射波：当大气层或电离层出现不均匀团块时 （12~16Km），无线电波有可能被这些不均匀媒质向四 面八方折射和散射，使一部分能量到达接收点，这就 是散射波。 （波长较短的波段） 5) 外球层传播：离开地面1000Km以外的宇宙间通信称为 外球层传播。卫星通讯和卫星直播电视就是利用这种 传播方式。
8 极高频（EHF） 30～300吉赫（GHz） 9 至高频 300～3000吉赫（GHz）
微波
λ＝ c × T ＝ c÷ f
Date: 2018/5/20 Page: 4
1.1.3 无线电波的应用
波段名称 超长波 长波 中波 短波 米波 分米波 厘米波 毫米波
主要用途 导航、固定业务、频率标准。 导航、固定业务 导航、广播、固定业务、移动业务 导航、广播、固定业务、移动业务、其他 乎航、电视、调频广播、雷达、电离层散射通信、固定业务、移动业务。 导航、电视、雷达、对流层散射通信、固定业务、移动业务、空间通信。 导航、雷达、固定业务、移动业务、无线电天文、空间通信。 导航、固定业务、移动业务、无线电天文、空间通信。
Date: 2018/5/20
Page: 6
无线电波的传播方式（一）
1) 地波: 这是沿地球表面传播的无线电波。（中波、长波） 2) 天波: 也即电离层波。地球大气层的高层约100Km存在着 “电离层”。无线电波进入电离层时其方向会发生改变， 出现“反射”。因为电离层折射效应的积累，电波的入 射方向会连续改变，最终会“拐”回地面，电离层如同 一面镜子会反射无线电波。我们把这种经电离层反射而 折回地面的无线电波称为“天波”。受气候、季节、昼 夜等因素影响。（中、短波）
Date: 2018/5/20
Page: 11
1.3.4 无线电信号的调制
调制：用传递信号去调制载波的过程。调制又有调幅与调频和调相之分。
1）调幅AM：使高频振荡的振幅
随信号而改变叫做调幅。
任何一种非线性器件都可以用来产生调幅 彼。晶体管是一种非线性器件，只要 让其工作在非线性（甲乙类，乙类或 丙 类）状态下，即可用它构成调幅电 路。 一般总是把高频载波信号和调制信号分别 加在谐振功率放大器的晶体管的某个 电极上，利用晶体管的发射结进行频 率变换，并通过选频放大，从而达到 调幅的目的。根据信号所加的电极不 同，可分为基极调幅，集电极调幅和 发射极调幅等多种调幅电路。
Date: 2018/5/20 Page: 8
1.3 无线电的发送与接收
1.3.1、无线电传送的好处 1）电波传输不依靠电线。 2）也不象声波那样，必须依靠空气媒介帮它传播。 3）传播距离远、速度快，而且衰减小。 4）频段宽。 1.3.2 有效的向外发射电磁波的条件
1）要有足够高的振荡频率，因为频率越高，发射电 磁波的本领越大。 2）振荡电路的电场和磁场必须分散到尽可能大的 空间，才有可能有效的将电磁场的能量传播出去。
Date: 2018/5/20
Page: 5
1.2 无线电波的传播Leabharlann Baidu
频率从几十Hz(甚至更低)到3000GHz左右，波长从 几十Mm到0.1mm左右的频谱范围内的电磁波，称为无线电波。
电波旅行不依靠电线， 也不象声波那样，必须依靠空气媒介帮它传播， 有些电波能够在地球表面传播， 有些波能够在空间直线传播，也能够从大气层上空反射传播， 有些波甚至能穿透大气层，飞向遥远的宇宙空间。 发信天线或自然辐射源所辐射的无线电波，通过自然条件下 的媒质到达收信天线的过程，就称为无线电波的传播。
Date: 2018/5/20
Page: 3
1.1.2 无线电波的波段
段号 频段名称 频段范围 （含上限不含下限） 1 甚低频（VLF） 3～30千赫（KHz） 2 低频（LF） 3 中频（MF） 4 高频（HF） 5 甚高频（VHF） 6 特高频（UHF） 7 超高频（SHF） 30～300千赫（KHz） 300～3000千赫（KHz） 3～30兆赫（MHz） 30～300兆赫（MHz） 300～3000兆赫（MHz） 3～30吉赫（GHz） 甚长波 长波 中波 短波 米波 分米波 厘米波 毫米波 丝米波 波段名称 波长范围（含 上限不含下 限） 100～10km 10～1km 1000～100m 100～10m 10～1m 100～10cm 10～1cm 10～1mm 1～0.1mm
