cnc加工方案
cnc数控插铣加工使用方法大全这个太实用了
cnc数控插铣加工使用方法大全这个太实用了CNC插铣加工大幅提高切削效率和刀具寿命在提高金属切削效率上所取得的许多重大进展，都是刀具制造商、机床制造商和软件开发商共同努力的结果。
插铣（Z轴铣削）加工就是一个很好的例子。
插铣加工时，旋转的刀具沿着Z轴方向直接向下切入工件，并沿Z轴向上退刀，然后在X轴或Y轴方向横移一段距离，再进行与上一次切削部分重叠的垂直切削，切除更多的工件材料。
插铣加工有许多好处。
尤其是在长悬伸加工中（如铣削深模腔），传统的平面铣削方式（即从工件一侧铣到另一侧）为了尽量减小会引起颤振的侧向力，不得不降低切削速度。
而在插铣时，切削力直接传入机床主轴和工作台，因此可获得比传统铣削方式高得多的金属去除率。
据AMT软件公司介绍，该公司开发的Prospector CAM软件包中纳入了插铣功能，与使用纽扣型面铣刀的传统平面粗铣相比，插铣加工的金属去除率至少可以提高50％。
由于插铣能最大限度地减小作用于机床零部件的横向负荷，因此能用于刚性不足的老式机床或轻型机床，以提高生产率。
斗山机床公司营销经理John Ross对插铣可以减小作用于低性能机床上的切削力的说法表示赞同，但他补充说，在结构设计有利于插铣加工的新型机床上，能够最大限度地发挥该工艺的优势。
他指出，由于插铣切削力直接传入机床主轴和工作台，因此可以最大限度地减少因工件夹持不牢而产生的各种问题。
英格索尔（Ingersoll）刀具公司模具生产线产品经理Bill Fiorenza表示，插铣有助于减少传入刀具和工件中的切削热。
他说，“插铣加工时，传入工件的热量并不多，因为刀具旋转时切入和切出工件的速度很快。
只有移动步距的很小一部分工件与刀具接触。
”在切削难加工材料（如不锈钢、高温合金和钛合金）时，这一特点特别具有优势。
Fiorenza在进行插铣演示时解释说，“通常，金属切屑的温度很高，你甚至可以在切屑堆中烤热一块三明治。
然而，当插铣加工结束时，你可以马上把自己的手放在工件上，而且摸起来感觉比较凉。
cnc加工流程
cnc加工流程CNC加工流程。
CNC加工是一种高效精密的加工方法，广泛应用于各种工业领域。
它通过计算机控制机床进行加工，可以实现复杂零件的加工，提高生产效率，保证加工精度。
下面将详细介绍CNC加工的流程。
首先，CNC加工的第一步是设计图纸。
设计师根据产品的要求和工艺流程，利用CAD软件绘制出零件的三维模型和加工图纸。
这些图纸包括零件的尺寸、形状、加工工艺要求等信息，是CNC加工的基础。
接下来是编写加工程序。
程序员根据设计图纸，选择合适的刀具、工艺参数和加工顺序，编写加工程序。
这些程序包括刀具路径、进给速度、转速等信息，是CNC机床进行加工的指令。
然后是准备加工材料。
操作工根据加工图纸和程序，选择合适的材料，并进行切割、锯割或者铣削，将原材料加工成符合要求的工件。
这些工件将作为CNC加工的原料，进行后续加工。
接着是装夹工件。
操作工将加工好的工件安装在CNC机床上，并进行夹紧固定。
这一步需要保证工件的位置、角度和精度，以确保加工的准确性和稳定性。
随后是机床调试。
操作工将编写好的加工程序输入到CNC机床中，并进行调试。
这一步包括机床的各项参数设置、刀具的安装和校准、加工路径的检查等，以确保加工过程中的安全和稳定。
最后是CNC加工。
一切准备就绪后，CNC机床开始按照预先编写的加工程序进行加工。
在加工过程中，机床会根据程序自动进行刀具切削、进给运动、转速调节等操作，直到工件加工完成。
总的来说，CNC加工流程包括设计图纸、编写加工程序、准备加工材料、装夹工件、机床调试和加工等步骤。
每一步都需要严格按照要求进行操作，以确保最终加工出符合要求的零件。
随着技术的不断发展，CNC加工将会在更多领域得到应用，成为工业生产的重要环节。
CNC数控机床加工技术
CNC数控机床加工技术随着工业技术的不断进步，越来越多的工业领域开始采用数字化技术进行生产。
在机械加工领域，CNC数控机床加工技术已经逐渐成为主流。
本文将就CNC数控机床加工技术进行详细阐述。
什么是CNC数控机床？CNC数控机床是一种自动化机械设备，它主要通过计算机程序来实现高精度的加工。
相比于传统的机床设备，CNC数控机床具有高效率、高精度、高灵活性等多种优点。
通过CNC数控机床，我们可以轻松地实现复杂零件的加工，并且精度高、速度快、质量好。
CNC数控机床加工工艺CNC数控机床加工工艺主要分为以下几个步骤：1.设计加工程序在进行CNC数控机床加工前，首先需要编写相应的加工程序。
加工程序可以通过CAD/CAM辅助设计软件进行编写，并且可以根据不同的工件和加工要求进行调整。
2.选择机床和刀具在进行CNC数控机床加工时，需要选择合适的机床和刀具。
不同的工件需要不同的机床和刀具来完成加工任务。
同时，也需要根据加工要求选择合适的加工方式，如铣削、钻孔、车削等。
3.装夹工件装夹是CNC数控机床加工的一项重要环节。
工件装夹需要保证工件的稳定性和加工的准确性。
同时，也要注意工件与机床的协同性，保证加工顺利进行。
4.加工预处理加工预处理是指在加工前对机床和刀具进行正确的设置和校准。
通过校准，可以保证加工中的精度和质量。
5.加工控制加工控制是CNC数控机床加工的核心环节。
通过编程控制机床、刀具和工件的动态运动，实现高精度加工。
CNC数控机床加工的动态控制也是提高装备灵敏度和质量的重要手段。
6.加工后处理加工后处理是指在加工结束后，对加工件进行质量检查和表面处理。
通过质量检查和表面处理，可以保证加工件的质量和表面光洁度。
CNC数控机床加工技术优点CNC数控机床加工技术在工业生产中具有多项显著优点：1.高效率CNC数控机床加工技术采用自动化加工方式，可以显著提高生产效率和质量。
同时，CNC数控机床加工可以实现多工序自动化生产，提高生产效率和降低生产成本。
CNC加工方法
4、冷却方式：高压冷气。
十、刀尖圆角
常用的刀粒主要有以下几种刀尖圆角。
R0.4 R0.8 R5 R6 R8
第四章成型粗加工
一、粗成型余量：除特别说明外，一般余量为3MM，并且保证各大平面余量均匀。程式中下刀方式为沿边界斜线下刀，每层完成后要上升到安全高度。
3．冷却方式：加冷却液。
四、麻花钻
1、适用范围：用于加工直径的粗孔。
2、特性：加工前需定位，采用G83格式，抽屑距离（Q值）根据刀具大小、工件材料而定，加工退孔时做通值为L=3XDX0。3（D为刀具直径）
3、冷却方式：加冷却液。
五、粗波刀
1．适用范围：用于加工粗孔及精孔加工。
2．装有刀粒，采用G81格式，用此刀前需先加工好底孔。加工通孔一般做通5MM。
3、冷却方式：加冷却液。
八、拔头刀
1、适用范围：用于加工顶针托位，胚头孔托位等。
2、特性：用G83格式，切宽小于或等于3MM，大于3MM，可分几次加工到位，在加工顶针托位时，因其深度要求相当高（带有公差）。因此，须用拔头刀打粗孔，底部留数0。05-0。1MM，然后用直柄链槽铣刀，用G81格式一次加工到位，若没有此类规格的刀具，可用光刀锣出，另小于11的托位孔可用小光刀G83Q0。5一次性加工出。
3、走刀方式：要求刀具顺铣加工，即沿逆时针方向走刀加工内框，沿顺时针方向走刀加工外形框。
4、冷却方式：高压冷气。
三、精铣刀
1．适用范围：用于加工直身精框，但小直径光刀（3-6）可用于粗加工。
2．特性：用G42D计算器补正（COMPENSATION IN COMPUTER）。另有12MJ光刀，其加工效率很高，加工尽量多使用，在遇到转角时进给量控制在F220左右。
cnc机械加工工艺流程
cnc机械加工工艺流程CNC机械加工是指利用计算机控制数控机床进行加工的一种加工方法。
通过预先编程的程序指令，控制机床进行精准的加工操作，从而实现各种各样的零件加工。
下面将对CNC机械加工的工艺流程进行详细介绍。
首先，CNC机械加工需要进行零件设计和绘图。
设计师根据零件的要求和规格，在CAD软件上进行设计并绘制出2D或3D图纸。
图纸要详细标明零件的尺寸、形状、加工要求等信息。
这是CNC机械加工的第一步。
接下来，将设计好的图纸导入CAM软件中进行程序编写。
CAM软件可以将设计好的图纸转化为机床能够理解的指令代码。
在CAM软件中，可以进行加工路径的规划、刀具路径的优化等操作，以保证加工过程的高效和准确。
之后，将编写好的程序代码导入CNC机床的控制系统中。
这一步需要通过USB、以太网等方式将程序代码传输到机床的控制器上。
控制器会根据程序代码的指令来控制机床的运动，包括刀具的运动轨迹、进给速度、转速等参数。
然后，进行刀具的安装和刀具准备工作。
根据加工过程的要求，选择合适的刀具，并进行刀具的安装和校准。
确保刀具的位置和角度正确。
接下来，进行机床的工艺准备工作。
这包括机床的开启，加工台的调整，工件的固定等。
通过调整机床和加工台的位置，使得刀具可以在正确的位置进行加工操作。
然后，开始机床的自动加工过程。
启动机床，根据程序代码的指令，机床开始进行自动化加工操作。
刀具按照预先设定的路径和加工参数，对工件进行切削、铣削、钻孔等操作。
整个加工过程中，刀具的位置和角度都受控于机床的控制系统。
最后，进行工件的检查和处理。
待加工完成后，取出工件进行检查。
检查工件是否符合设计要求，在尺寸、形状、表面光洁度等方面进行质量检验。
如果有需要，可以对工件进行二次加工或修整，以满足实际应用的需求。
综上所述，CNC机械加工的工艺流程是设计图纸、程序编写、程序传输、刀具安装、机床准备、自动加工、工件检查和处理。
这一流程充分利用了计算机和自动化技术，提高了加工效率和精度，为工业制造提供了重要的支持。

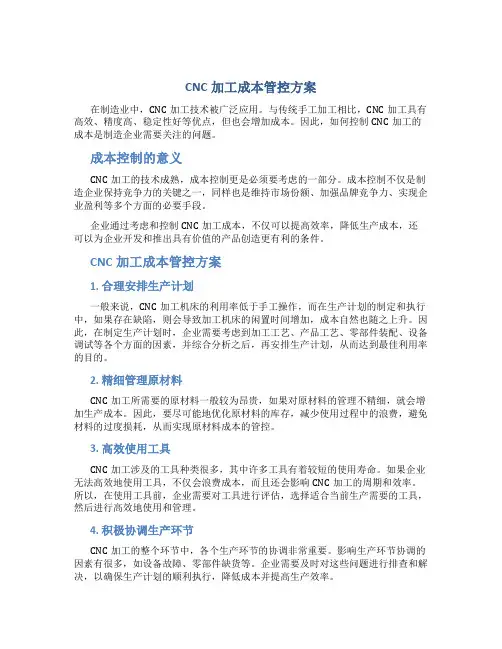

cnc加工成本管控方案
CNC加工成本管控方案在制造业中，CNC加工技术被广泛应用。
与传统手工加工相比，CNC加工具有高效、精度高、稳定性好等优点，但也会增加成本。
因此，如何控制CNC加工的成本是制造企业需要关注的问题。
成本控制的意义CNC加工的技术成熟，成本控制更是必须要考虑的一部分。
成本控制不仅是制造企业保持竞争力的关键之一，同样也是维持市场份额、加强品牌竞争力、实现企业盈利等多个方面的必要手段。
企业通过考虑和控制CNC加工成本，不仅可以提高效率，降低生产成本，还可以为企业开发和推出具有价值的产品创造更有利的条件。
CNC加工成本管控方案1. 合理安排生产计划一般来说，CNC加工机床的利用率低于手工操作，而在生产计划的制定和执行中，如果存在缺陷，则会导致加工机床的闲置时间增加，成本自然也随之上升。
因此，在制定生产计划时，企业需要考虑到加工工艺、产品工艺、零部件装配、设备调试等各个方面的因素，并综合分析之后，再安排生产计划，从而达到最佳利用率的目的。
2. 精细管理原材料CNC加工所需要的原材料一般较为昂贵，如果对原材料的管理不精细，就会增加生产成本。
因此，要尽可能地优化原材料的库存，减少使用过程中的浪费，避免材料的过度损耗，从而实现原材料成本的管控。
3. 高效使用工具CNC加工涉及的工具种类很多，其中许多工具有着较短的使用寿命。
如果企业无法高效地使用工具，不仅会浪费成本，而且还会影响CNC加工的周期和效率。
所以，在使用工具前，企业需要对工具进行评估，选择适合当前生产需要的工具，然后进行高效地使用和管理。
4. 积极协调生产环节CNC加工的整个环节中，各个生产环节的协调非常重要。
影响生产环节协调的因素有很多，如设备故障、零部件缺货等。
企业需要及时对这些问题进行排查和解决，以确保生产计划的顺利执行，降低成本并提高生产效率。
5. 优化产品阶段CNC加工所生产的产品阶段非常重要，包括产品设计和产品质量。
优化产品阶段需要全面考虑，从产品的设计和制造到产品阶段的各个环节都要进行改进，简化工艺，提高制造工艺水平，降低成本，并尽可能地提高产品的质量，从而达到成本和质量相得益彰的目的。
CNC加工工艺及加工时计算
采用高效冷却方式，降低切削温度。
优化方法
优化刀具路径，减少空行程和刀具磨损 。
合理选择切削参数，提高切削效率。
精加工策略及优化方法
精加工策略：采用小刀 具、小切削深度和小进 给量，保证加工精度和
表面质量。
01
选择高精度切削参数和 刀具，确保加工精度。
03
加强机床刚性和稳定性 ，减少振动对加工精度
的影响。
寿命预测
根据刀具磨损规律，通过试验或经验公式预测刀具的使用寿命。寿命预测有助 于合理安排生产计划和降低生产成本。
加工精度和表面质量评价
加工精度
指工件加工后的实际尺寸、形状和位置与图纸要求的符合程度。加工精度受机床精度、刀具精度、夹具精度 和工艺方法等多种因素影响。
表面质量
指工件加工表面的粗糙度、波纹度、残余应力和金相组织等特性。表面质量直接影响工件的耐磨性、耐腐蚀 性和使用寿命。
如手术器械、植入物等医疗器 械的加工。
艺术品制造
如雕塑、珠宝等艺术品的加工 。
02
加工时计算原理与方 法
切削力、切削热和切削温度
切削力
切削过程中刀具与工件之间的相互作用力，直接影响切削效率和刀具磨损。切削力的大小 与切削参数（切削速度、进给量、切削深度）、刀具几何参数（前角、后角、主偏角等） 和工件材料性质有关。
根据工件材料和加工要 求选择合适的铣刀，包 括铣刀类型、直径、齿 数、螺旋角等。
根据铣削方式和铣刀参 数，利用切削用量计算 公式或经验数据确定切 削速度、每齿进给量和 切削深度等切削用量。
根据工件形状和加工要 求，编写合适的加工程 序，包括加工路径、切 削用量和刀具补偿等。
根据切削用量、铣刀和 加工程序，利用加工时 间计算公式或仿真软件 计算加工时间。
cnc加工刀纹解决方案【经验分享】
一般加工过程中出现刀纹主要原因就是刀片的磨损，其次是进给快了或者转速慢了，还有工件的材质。
建议加工的时候调整转速跟进给（最好是根据刀具的线速度计算出来）。
对接刀纹解决步骤A.预留适量的精加工余量；B.减小编程切削公差；C.优化进退刀的重叠；D.在线检测接刀峰值；E.选择性进退刀。
A预留适量的精加工余量为了保证产品的外观和尺寸都达到标准值，通常情况下在光刀之前，会有半精光刀路存在，所以，半精光后的余量最好保证在0.03mm~0.15mm之间。
B减小编程切削公差因每款编程软件不同，对话框也会有所改变，但切削公差这一项是编程中不可缺少的设置参数，而公差的大小也直接影响到产品的精度及外观。
C优化进退刀的重叠进退刀重叠量修改前CNC加工关于接刀痕迹解决办法2）进退刀重叠量修改后CNC加工关于接刀痕迹解决办法、3）程序修改后实图当程序修改后，我们不难发现在进退刀处会有重叠的痕迹，但之前的凸印、接刀印已消除。
下面我们一起通过视频看看修改前后的接刀公差。
D在线检测接刀峰值3）在线测量实际差值（改善后零件）我们再看改善后的情况，同样通过千分表检测，修改后的公差几乎在0.0015mm 以内，不管是尺寸和外观都比较完美。
E选择性进退刀1）当加工图形中有缺口或者有其他填充材料时，可以充分利用这一特点避开进退刀痕。
CNC加工关于接刀痕迹解决办法2）延长进退刀线，不管是进刀或退刀都不与工件接触，从而使得加工面更加平顺。
CNC加工关于接刀痕迹解决办法采用圆弧或线性进刀方式一、工件过切：原因：1、弹刀，刀具强度不够太长或太小，导致刀具弹刀。
2、操作员操作不当。
3、切削余量不均匀。
（如：曲面侧面留0.5，底面留0.15）4、切削参数不当（如：公差太大、SF设置太快等）。
改善：1、用刀原则：能大不小、能短不长。
2、添加清角程序，余量尽量留均匀，（侧面与底面余量留一致）。
3、合理调整切削参数，余量大拐角处修圆。
4、利用机床SF功能，操作员微调速度使机床切削达到最佳效果。
cnc包含哪些机加工方式
CNC包含哪些机加工方式在现代工业制造中，计算机数控（Computer Numerical Control，简称CNC）已经成为一种非常重要的机加工技术。
利用CNC技术，可以实现高精度、高效率的机械加工过程。
在CNC加工中，有许多不同的机加工方式，本文将介绍一些常见的CNC机加工方式。
铣削（Milling）铣削是CNC机加工中常见的一种方式。
铣削过程中，工件固定在工作台上，铣刀通过旋转切割工件来实现加工。
CNC铣床能够在不同的轴向移动，使得铣刀能够沿着不同方向进行切削，从而实现复杂的形状和轮廓加工。
铣削广泛应用于制造零件、模具以及工业设备等领域。
钻削（Drilling）钻削是CNC机加工中常见的一种方式。
在钻削过程中，工件固定在工作台上，钻头通过旋转切削工件来实现加工。
CNC钻床能够控制钻头在不同轴向移动，从而实现精确的孔加工。
钻削广泛应用于制造机械零件、金属结构以及电子元件等领域。
镗削（Boring）镗削是CNC机加工中常见的一种方式。
镗削是通过旋转工具，切削工件内部表面的一种加工方式。
镗削过程中，工件固定在工作台上，镗削工具通过CNC机床控制移动，可以实现精确的孔加工和内孔表面的修整。
镗削广泛应用于汽车和航空发动机制造等高精度领域。
多轴加工（Multi-axis Machining）多轴加工是CNC机加工中一种高级的加工方式。
多轴加工通过同时控制多个轴向运动，能够实现更加复杂的零件加工。
在传统的三轴加工中，CNC机床具有X、Y和Z方向的运动控制。
而在多轴加工中，机床可以具有额外的旋转和倾斜轴，从而能够实现更多维度的运动控制，提高加工精度和效率。
多轴加工被广泛应用于航空航天、汽车和医疗设备等领域。
车削（Turning）车削是CNC机加工中常见的一种方式。
车削过程中，工件被夹在主轴上，刀具通过旋转切削工件来实现加工。
CNC车床通过控制主轴和刀架的移动，能够实现对工件外径和内径进行精确加工。
车削广泛应用于制造轴类零件、螺纹和表面修整等领域。
CNC加工中常见问题及解决方案
CNC加工中常见问题及解决方案CNC（Computer Numerical Control）数控加工技术已经成为现代工业生产中不可或缺的重要工具。
然而，在CNC加工过程中，经常会遇到一些常见问题，这些问题可能会导致制造过程中的延迟和成本增加。
本文将讨论CNC加工中常见问题，并提供相应的解决方案，以帮助优化生产过程。
问题1：切削速度过快导致工具磨损快解决方案：-选择合适的切削参数：在选择切削速度时，要根据材料的硬度、切削工具的材料和工具径向力等因素进行权衡。
确保切削速度不会过高，从而降低工具磨损的风险。
-使用润滑剂或冷却液：在加工过程中，使用润滑剂或冷却液可以降低摩擦和热量产生，减少工具磨损。
问题2：加工表面粗糙度太大解决方案：-选择合适的刀具：不同的加工任务需要不同类型的刀具。
选择合适的刀具可以提高加工表面的质量。
-减小切削量：降低每次切削的深度和进给速度，可以减小表面粗糙度。
-提高切削速度：适当提高切削速度可以减少切削力，从而改善加工表面的质量。
问题3：尺寸偏差过大解决方案：-校准工具：定期校准加工设备，确保加工精度。
-优化刀具路径：合理规划刀具路径，减少加工中的震动和振动，从而降低尺寸偏差。
-选择合适的切削参数：根据材料和加工任务的要求，选择合适的切削参数，控制加工精度。
问题4：材料损坏或断裂解决方案：-缓慢起刀和停刀：在起刀和停刀过程中，逐渐增加和减小进给速度，避免突然加大或减小切削力，降低材料损坏的风险。
-选择适当的切削参数：考虑材料的硬度、强度等因素，选择适当的切削参数，以避免过度应力造成材料断裂。
-使用合适的刀具：选择合适的刀具材料和形状，确保切削过程中材料可以正常去除，减少材料损坏的可能性。
问题5：加工过程中产生的噪音和振动解决方案：-检查和维护设备：定期检查CNC设备的各个部件，确保设备正常运行，减少噪音和振动。
-稳定刀具路径：优化刀具路径，避免切削过程中的过度振动和冲击，减少噪音和振动的产生。
CNC机床加工中的加工策略与路径规划
CNC机床加工中的加工策略与路径规划CNC（Computerized Numerical Control）机床是一种采用计算机控制系统进行操作的高精密加工设备。
在CNC机床加工过程中，制定合理的加工策略和路径规划对于确保产品质量和提高加工效率至关重要。
本文将探讨CNC机床加工中的加工策略和路径规划，并提供一些有效的方法和技巧。
一、加工策略在CNC机床加工中，加工策略是为了实现加工工序的合理安排和加工质量的控制而制定的一系列操作方针。
以下是几种常见的加工策略：1. 粗加工策略：粗加工是指在工件初始形状的基础上进行去除多余材料的过程。
在粗加工中，应优先选择高进给率和快速切削速度，以提高加工效率。
在同时保证表面质量的前提下，通过适当增大切削深度和宽度，可以减少刀具交互次数，提高加工速度。
2. 精加工策略：精加工是指在工件粗加工的基础上进行更精确的修整和加工的过程。
在精加工中，应注重提高加工精度和表面质量。
采用较低的进给率和切削速度，以减少加工过程中可能产生的振动和切削力。
此外，还可以采用切削液冷却和润滑，以提高切削效果。
3. 自适应加工策略：自适应加工策略是一种根据加工过程中实时监测的切削力、温度和振动等信息，自动调整加工参数的策略。
通过实时反馈控制系统的数据采集和分析，可以及时调整切削速度、进给率和切削深度等参数，以达到最佳的加工效果。
二、路径规划路径规划是指在CNC机床加工中确定刀具轨迹和加工路径的过程。
合理的路径规划可以减少刀具的移动时间和空转时间，提高加工效率，并保证加工质量。
以下是一些常用的路径规划方法：1. 直线插补：直线插补是指沿直线路径进行切削的方法。
在制定直线插补路径时，应考虑切削速度和进给率的匹配，并避免出现切削过程中的轨迹偏差。
2. 圆弧插补：圆弧插补是指沿圆弧路径进行切削的方法。
在制定圆弧插补路径时，应根据工件的几何形状和加工要求选择合适的刀具半径和圆弧参数。
同时，还要注意圆弧插补过程中的切削速度和进给率的控制，以保证切削过程的平稳和稳定。
CNC加工振动解决方案
CNC加工振动解决方案CNC加工振动是指在CNC加工过程中产生的机械振动，可能会导致加工精度下降，工件质量不稳定，甚至损坏加工设备。
因此，解决CNC加工振动问题对于提高加工质量和效率非常重要。
下面是一些解决CNC加工振动问题的有效方案：1.提高刚性：CNC加工设备的刚性对振动抑制起着至关重要的作用。
通过增加机械结构的刚性，可以大大减小振动的幅度。
具体的方法包括增加加工床的重量、采用更加坚固的材质、优化结构设计等。
2.优化切削参数：切削参数的选择直接影响加工过程中的振动情况。
合理选择切削速度、进给速度、切削深度等参数，可以减小切削力和振动。
同时，采用合适的切削液和刀具，也可降低振动的产生。
3.振动监测与控制技术：利用振动传感器等装置对CNC加工过程中的振动进行实时监测和分析，可以及时发现和解决振动问题。
同时，通过控制系统调整切削参数或加工路径，实现对振动的主动控制，可以显著降低振动幅度。
4.平衡和校正：机床的平衡和工件的校正也是减小振动的重要手段。
对于机床，可以通过平衡机床的主轴、电机和刀具等部件来消除不平衡引起的振动。
对于工件，可以在加工开始前进行预校正，消除或减小由于工件不平衡引起的振动。
5.阻尼和隔振措施：通过采用阻尼和隔振技术，可以有效抑制机床和工件振动的传播。
阻尼措施包括振动吸收材料的使用、结构改进以提高材料的阻尼比、增添阻尼器等。
隔振措施则包括使用隔振垫、隔振脚等隔振装置，将机床与地面隔离，减小振动的传递。
6.加工策略优化：在CNC加工过程中，合理的加工策略可以减小振动的产生。
例如，采用粗加工和半粗加工的方式，减少切削深度，增加进给速度等，可以减小切削力和振动。
7.选择合适的工件夹持方式：工件夹持方式直接影响了工件在加工过程中的稳定性和振动情况。
根据不同的工件特点，选择合适的夹具和夹持方式，可以降低振动的发生。
综上所述，解决CNC加工振动问题需要综合运用多种方法和技术手段。
通过提高机床的刚性、优化切削参数、采用振动监测与控制技术、平衡和校正、采取阻尼和隔振措施、优化加工策略和选择合适的工件夹持方式，可以有效减小振动的幅度，提高CNC加工的质量和效率。
CNC数控加工的流程
CNC数控加工的流程1.零部件设计：首先，需要根据零部件的要求进行设计，包括外观形状、尺寸规格、加工工艺等信息。
可以使用CAD软件进行3D建模和模具设计。
2.编写加工程序：将设计好的零部件通过CAM软件转化为加工程序。
CAM软件负责将设计好的零部件分解成机床可以理解的指令，包括切削路径、切削速度、进给速度等。
3.选择合适的工具：根据零部件的形状和加工要求，选择适合的刀具。
刀具的选择和刀具材质、刀具形状、刀具刃口都有关系。
切削刀具有多种类型，包括铣刀、钻头、车刀等。
4.选择合适的加工工艺：根据零部件的材料和加工要求，选择合适的加工工艺。
加工工艺包括切削速度、进给速度、切削液等。
不同的工艺参数会对最终零件的质量和加工效率产生影响。
5.准备机床和夹具：根据加工程序和零部件尺寸，准备好适合的机床和夹具。
夹具的选择和夹紧方式、夹紧位置等有关。
机床的准备包括校正机床零点、安装刀具、调整工作台位置等。
6.加工预备：根据加工程序进行加工预备工作，包括安装刀具、调整初始位置、确定加工顺序等。
7.加工操作：根据加工程序进行加工操作。
通过机床操控系统输入加工程序，并启动机床进行加工。
机床将根据程序指令对零件进行切削、钻孔、铣削等操作。
8.检验和修整：在加工完成后，需要对零部件进行检验和修整，以确保其符合设计要求。
检验可以使用测量仪器、示波器等设备进行尺寸和形状的检测。
9.清洁和保养：在加工结束后，需要对机床、刀具、夹具进行清洗和保养，以确保其使用寿命和性能。
10.质量检验和包装：最后，对加工完成的零部件进行质量检验，确保其符合要求。
然后进行包装和运输，准备发货给客户。
以上就是CNC数控加工的流程。
CNC数控加工在现代制造业中具有广泛的应用，可以加工各种复杂形状的零部件，并提高生产效率和产品质量。
cnc加工工艺流程
cnc加工工艺流程CNC加工工艺流程指的是使用计算机数控（CNC）机床进行加工过程中需要进行的一系列处理步骤。
下面将介绍一个基本的CNC加工工艺流程，共包括七个步骤。
第一步是零件设计和CAD绘图。
在进行CNC加工前，首先需要对零件进行设计，并使用计算机辅助设计（CAD）软件进行绘图。
在CAD软件中，可以确定零件的尺寸、形状和加工要求。
第二步是零件编程。
在完成CAD绘图后，需要将绘图信息转化为CNC机床可以识别和运行的程序代码。
这一步骤需要使用计算机辅助制造（CAM）软件进行零件编程，生成加工路径和切削参数。
第三步是CNC机床设置。
在开始加工之前，需要将CNC机床进行适当的设置。
这包括夹紧工件、安装适当的切削工具、选择合适的切削速度和进给速度，以及调整机床的坐标系和工作台的位置。
第四步是试切。
在正式加工之前，通常需要进行试切。
试切的目的是检查加工程序的准确性、寻找可能的问题并进行调整。
通过试切可以确保最终的加工效果符合要求。
第五步是开始正式加工。
在完成试切并确保一切就绪后，可以开始正式进行CNC加工。
根据加工程序，CNC机床将自动进行切削操作，按照预定路径和参数来加工工件。
第六步是定期检查和维护。
在加工过程中，需要定期检查刀具的磨损情况，及时更换或修磨刀具。
同时，还需要进行机床本体的定期维护，保证机床的正常运行和加工质量的稳定性。
第七步是完成加工并进行后处理。
在加工完成后，需要对零件进行表面处理和检验。
表面处理可以包括抛光、喷涂等工艺，以提高零件的质量和外观。
而检验则是通过测量和检测技术来验证加工结果是否符合要求。
以上就是一个基本的CNC加工工艺流程。
随着技术的不断进步，CNC加工工艺也在不断发展和完善，加工过程更加自动化和精确化。
通过使用CNC机床进行加工，可以提高加工效率和质量，降低人力成本，广泛应用于各个行业的制造过程中。
CNC加工检测方案范本
CNC加工检测方案范本1. 引言本文档旨在提供一种CNC加工检测方案范本，以帮助制定CNC加工质量检测的标准和流程。
CNC加工是一种高精度的加工方法，通常应用于各种复杂和精密零部件的加工。
为了确保产品质量，CNC加工过程中需要进行检测，以验证加工质量是否满足要求。
本文档将介绍CNC加工检测方案的基本要素，包括检测对象、检测方法、检测标准和检测流程等。
2. 检测对象CNC加工的检测对象通常为加工后的零部件或组件。
检测对象应包括以下内容：•尺寸：包括长度、宽度、高度等。
•几何形状：例如平面度、圆度、度量等。
•表面光洁度：表面的光洁度是对加工质量的一个重要衡量标准。
•其他特殊要求：例如孔径、螺纹等特殊要求。
3. 检测方法CNC加工的检测方法应根据检测对象的不同特点选择合适的手段。
常用的检测方法包括以下几种：•尺寸测量：使用千分尺、卡尺或测微计等工具，对加工后的零部件进行尺寸测量，以验证其尺寸是否满足要求。
•影像检测：使用数码摄像头或显微镜等设备，对加工后的零部件进行影像检测，以验证其几何形状是否满足要求。
•光洁度检测：使用光学检测仪器或肉眼观察，对加工后的零件表面进行检测，以验证其光洁度是否满足要求。
•特殊要求检测：根据特殊要求，选择合适的检测方法进行检测，例如使用螺纹规对螺纹进行检测。
4. 检测标准CNC加工的检测标准应根据产品的要求和设计图纸确定。
检测标准应包括以下内容：•尺寸容差：对各个尺寸进行容差规定。
•几何形状要求：对平面度、圆度等几何形状进行要求规定。
•表面光洁度要求：对表面光洁度进行要求规定。
•其他特殊要求：根据产品设计要求，对特殊要求进行规定。
5. 检测流程CNC加工的检测流程应明确每一步骤和责任人，以确保检测工作的顺利进行。
检测流程应包括以下步骤：1.对检测对象进行准备，包括清洁、固定等操作。
2.根据检测方法选择合适的检测工具和设备。
3.进行尺寸测量，记录尺寸数据。
4.进行几何形状检测，记录检测结果。
CNC加工工艺流程
CNC加工工艺流程第一步是产品设计。
在CNC加工过程中，首先需要进行产品的设计。
设计师通常会使用CAD（计算机辅助设计）软件进行设计工作。
CAD软件可以帮助设计师创建三维模型，并根据所需的尺寸、形状和功能进行修改和优化。
一旦设计完成，模型文件将被保存为可被CNC机器读取的文件格式（通常是STL或STEP格式）。
第二步是编程。
设计好的模型文件需要被转换成CNC机器可识别的G 代码。
G代码是一种使用数值控制的编程语言，用于描述CNC机器的运动和操作。
通常情况下，设计师需要使用CAM（计算机辅助制造）软件将CAD文件转换成G代码。
CAM软件可以根据CNC机器的类型和工艺要求，生成适用于具体任务的G代码，包括切削路径、工具运动、进给速度等参数。
第三步是准备工作。
在进行CNC加工之前，需要进行一些准备工作，以确保材料、工具和机器都处于良好的状态。
首先，需要选择适合的材料进行加工。
不同的材料具有不同的特性，对切削工具和CNC机器的要求也不同。
其次，需要选择合适的切削工具。
切削工具通常包括铣刀、钻头、车刀等，需要根据不同工序的要求选择合适的工具。
最后，需要设置和调整CNC机器的参数，包括加工速度、进给速度、刀具补偿等，以确保加工的精度和质量。
第四步是材料加载。
在进行CNC加工之前，需要将待加工的材料加载到CNC机器中。
通常情况下，材料会被固定在工作台或夹具上，以保持稳定的加工状态。
加载时需要注意材料的位置和方向，以确保加工过程中切削工具能够正确地与材料接触，并进行精确的切削。
第五步是CNC加工。
一旦准备工作完成，CNC加工可以正式开始。
CNC机器会按照事先编写的G代码，自动控制切削工具的运动和工作台的移动，实现对材料的加工。
整个加工过程中，CNC机器会根据G代码的指示，按照设定的速度和参数进行切削、钻孔、车削等操作，直到完成预定的加工任务。
第六步是加工检验和调整。
在CNC加工完成后，需要对加工件进行检验，以确保其符合设计要求和规范。
cnc加工程序效率提升方案
cnc加工程序效率提升方案一、加工工艺的优化1.设计合理的刀具路径在进行CNC加工程序编写时，合理的刀具路径设计对加工效率至关重要。
通过减少切削次数和空转时间，可以大幅度提高加工效率。
因此在编写CNC加工程序时，需要对刀具路径进行仔细的分析和设计，尽量减少空转和切削次数，提高切削效率。
2.合理选择刀具和加工参数在进行CNC加工程序编写前，需要根据具体的加工要求选择合适的刀具和加工参数。
合理的刀具选择可以减少切削力，提高切削效率，同时也可以降低刀具磨损，延长刀具寿命，减少更换刀具的频率。
而合理的加工参数可以保证加工质量的同时，最大限度地提高加工效率。
3.采用高效的精加工工艺在一些精密零件的加工过程中，为了提高加工精度和表面质量，需要采用高效的精加工工艺。
这需要在CNC加工程序中精确控制进给速度、切削深度和切削速度，并合理选择适合的刀具进行加工。
二、优化加工程序编写1.采用CAD/CAM集成系统现今的CAD/CAM集成系统已经非常成熟，可以帮助工程师快速生成高效的CNC加工程序。
通过CAD/CAM集成系统，工程师可以在CAD软件里进行零件的设计和模拟，然后将设计好的零件数据直接导入CAM软件，生成高效的CNC加工程序，大大提高了加工程序的编写效率和质量。
2.利用自动化编程工具现在市面上有许多自动化编程工具，可以帮助工程师在短时间内快速生成高效的CNC加工程序。
这些自动化编程工具可以根据零件的特性和加工要求自动生成最优化的刀具路径和加工参数，大大提高了编写CNC加工程序的效率。
3.开发可重复使用的加工模板对于一些常见的零件，工程师可以开发一些可重复使用的加工模板，通过这些模板可以快速生成高效的CNC加工程序。
这些模板可以包含一些常用的刀具路径设计和加工参数设置，可以帮助工程师在短时间内生成高效的加工程序，提高了工作效率。
三、加强设备维护和管理1.定期维护设备定期维护设备可以保证设备的良好状态，避免因设备故障造成生产中断，提高生产效率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
cnc加工方案
随着制造业的不断发展，数控加工技术在零件加工中扮演着重要的
角色。
数控机床的广泛应用使得CNC加工方案成为了制造业中必不可
少的一环。
本文将探讨CNC加工方案的基本原理，介绍常见的CNC
加工工艺，并以实际案例展示CNC加工方案的应用。
一、CNC加工方案的基本原理
CNC加工，即计算机数字控制加工，是通过预先编程的方式，利用计算机控制数控机床进行加工加工过程。
其基本原理包括以下几个方面：
1. 数控编程：首先需要在计算机上编写加工工艺程序，包括加工路径、进给速度、刀具选择等参数。
通过程序的输入与修改，实现对加
工工艺的灵活调整。
2. 机床控制：编写好的加工工艺程序通过数控系统传输到数控机床，实现对机床运动轴的控制。
数控系统通过解析程序中的指令，控制各
个轴向的运动，从而实现零件的加工。
3. 刀具选择：根据所需的加工形式和材料特性，选择合适的刀具进
行加工。
刀具的选择涉及到刀具类型、刀柄规格、切削参数等因素。
4. 工件装夹：在进行CNC加工时，需要将待加工工件进行适当的
装夹，以确保加工过程的精度和稳定性。
合理的装夹方法能够提高
CNC加工的效率和质量。
二、常见的CNC加工工艺
CNC加工可以应用于多种工艺和材料，下面介绍几种常见的CNC
加工工艺：
1. 铣削：铣削是将刀具转动并高速移动，通过与工件接触来去除工
件上的材料。
铣削广泛应用于平面加工、开槽、开孔等工艺中。
2. 钻削：钻削是通过旋转刀具将工件上的材料移除，形成孔洞。
CNC钻床可以实现高精度、高效率的孔加工。
3. 车削：车削是将刀具沿工件轴向移动，并与工件接触，去除其上
的材料。
适用于外圆加工、端面加工等工艺。
4. 切割：切割是通过数控切割机实现材料的切割，可以用于金属板材、木材、塑料等材料的切割。
5. 焊接：CNC焊接常用于金属材料的连接。
通过数控焊接机进行焊接操作，能够实现高质量、高效率的焊接过程。
三、CNC加工方案的实际应用案例
以下是一个实际的CNC加工方案应用案例：
某公司需要加工一批精密铝合金零件，要求加工精度高、表面光滑。
经过分析，确定了以下CNC加工方案：
1. 工艺选择：采用铣削工艺进行加工。
根据零件的形状和要求，选
择合适的刀具和切削参数，确保加工精度。
2. 机床选择：选用高精度数控铣床进行加工。
该数控铣床具备多轴控制、高速切削和刚性稳定等特点，能够满足零件的加工需求。
3. 刀具选择：选择高硬度、高耐磨的切削刀具。
合理选择刀具材料和齿型，提高切削效率和刀具寿命。
4. 加工工艺：根据零件的几何形状和要求，确定加工的刀具路径和进给速度。
通过数控编程将工艺参数输入到数控系统中，实现对刀具轨迹的控制。
5. 表面处理：在零件加工完成后，进行表面处理，以提高零件的质量和外观。
可以采用喷砂、阳极氧化等方式进行表面处理。
通过以上CNC加工方案，该公司成功地完成了精密铝合金零件的加工，实现了高精度、高效率的生产。
总结：
CNC加工方案在制造业中的应用日益广泛，通过数控编程、机床控制和合理的刀具选择，能够实现高精度、高效率的零件加工。
本文介绍了CNC加工的基本原理、常见的加工工艺和一个实际应用案例，希望对读者对CNC加工方案有所了解和启发。
随着科技的不断进步，CNC加工将在制造业中发挥更加重要的作用。
