电子行业电路板维修技术(知识点)电路板是电子产品中不可或缺的组成部分,而电路板维修技术对于电子行业的发展和电子产品的维护起着至关重要的作用。
本文将介绍电子行业电路板维修技术的几个重要知识点,分别为电路板故障诊断、焊接技术以及复合材料在维修中的应用。
一、电路板故障诊断电路板故障诊断是电子维修工作中的首要步骤,仅仅依靠外观难以判断故障发生的具体原因。
因此,在故障诊断中需要运用一系列的测试仪器和工具来辅助判断。
首先,使用万用表对电路板进行测试,可以通过测量元件之间的电压、电流以及电阻值来判断元件是否正常工作。
如果有元件损坏或连接不良的情况,将会导致电路板无法正常工作。
其次,红外线热像仪是故障诊断的重要工具之一。
利用红外线热像仪可以检测电路板上的温度分布,从而判断是否存在电路短路或者过热的情况。
热像仪可以大大提高故障定位的准确性,减少维修时间。
另外,逻辑分析仪和示波器也是常用的故障诊断工具。
逻辑分析仪可以通过观察信号的电平变化和时序关系来分析电路板中的逻辑问题。
而示波器可以显示电路中的电压波形,帮助寻找信号异常或者干扰出现的原因。
二、焊接技术焊接技术在电路板维修中占据极其重要的地位。
电路板上的元件连接需要使用焊接工艺来实现,而良好的焊接质量将直接影响电路板的性能稳定性和寿命。
首先,要选择合适的焊接材料。
常用的焊接材料有锡、铅、银等,不同的材料具有不同的特点和适用范围。
在选用焊接材料时,需要考虑元件的特性和使用环境,确保焊点的可靠性和稳定性。
其次,焊接工艺也需要注意。
在焊接过程中,要根据元件的尺寸和重要性选择合适的焊接温度和时间,避免因过热而造成电路板损坏。
另外,焊接时需要掌握适当的焊接技巧,如电路板定位、焊接角度和施加力度等,以确保焊点质量。
三、复合材料在维修中的应用复合材料在电子行业电路板维修中具有广泛的应用,它能够填补电路板缺陷,提供电气和机械连接。
复合材料的选择和应用也是电路板维修的一个重要环节。
电子电路常用维修方法资料[文字可编辑]
![电子电路常用维修方法资料[文字可编辑]](https://img.taocdn.com/s3/m/1d094594a300a6c30c229fec.png)
? 操作中,如怀疑两个引脚的元器件开路时, 可不必拆下它们,而是在线路板这个元器 件引脚上再焊上一个同规格的元器件,焊 好后故障消失,证明被怀疑的元器件是开 路。
? 当怀疑某个电容器的容量减小时,也 可以采用上述直接并联的方式。
? 当代换局部电路时,如怀疑某一级放大器 有故障,可将此级放大器输出端断开,另 找一台同型号或同类工作正常的机器,在 同样的部位断开,将好的机器断开点之前 工作正常。再将断开点移至所怀疑这及放 大器的输入端,再作上述代换试验,若此 时故障出现,则说明怀疑是正确的,否则 可排除怀疑对象。以上这种代换检测尤其 适合于双声道音响的疑难故障的修理,因 为双声道电器的左、右声道电路是完全一 样的,这为交叉代换带来方便。
? (4)电阻法在线测试元器件质量好坏时, 万用表的红黑表棒要互换测试,尽量避免 外电路对测量结果的影响
注件或电路时,需注意电
?
路的并联效应,必要时断开被测电路一端测量;
?
(b)测量电阻、电压、电流等,应选用正确的量程,
?
应先将表头短路,确认量程以免损坏表头
电子电路常用维修方法
前言
谈到电子维修,对于大多数初学者来说, 都会有无从下手的经历。维修除了要有比较 丰富的实践经验外,还应具备很扎实的理论 知识,和一定的逻辑推理能力;除此之外要 有充足的硬件资源,如;原理图纸、维修辅 助工具、配件、参考资料等,这些准备好后, 还要结合正确的维修方法,方法在维修中有 着举足轻重的作用。常见的有看、摸、听、 测等,故障千变万化,我们要根据不同的故 障,采用不同的维修方法。
? 电压法可分为直流电压检测和交流电压检测两种。
? (1)交流电压的检测
? 一般电器的电路中,因市电交流回路较少, 相对而言电路不复杂,测量时较简单。一般可用 万用表的交流 500V电压档测电源变压器的初级端, 这时应用 220V 电压,若没有,故障可能是保险丝 熔断,电源线及插头有损坏。若交流电压正常, 可测电源变压器次级端,看是否有低压,若无低 压,则可能是初级端,这时应用 220V电压,若没 有,故障可能是保险丝熔断,电源线及插头有损 坏。
正确的电路修理方法(三篇)

正确的电路修理方法不该发生的事确实发生了。
即使是不堪重负的的电线也会造成损害的。
因为电线贵的话, 人们可能会让你修理一下, 而不是买一根新电线。
但是, 仅仅在接上和包上电线并不意味着是正确和安全的修理。
让我们回顾一下修理电线的正确方法, 首先最明显的一步是经常检查, 拔掉电线, 控制两端。
连接: 只剪去足够修理用的内外绝缘层, 记住一头的彩色电线需连接另一头颜色一样的电线。
内层电线要交错接, 这样的话, 即使绝缘层损坏, 导线也不会相互接触的, 如果一头的黑色颜色电线长, 另一头的黑电线就应该短, 做好机械连接, 把导线拧在一起并用电焊焊上。
现在连接点需要绝缘, 绝缘带不是非常可靠的, 收缩管的作用很好, 这是一个在电线与另一根电线连接之前套在其中一个电线上的塑料套, 当接头完好后, 把套管放入接头并用小量的热源加热, 吹风机、火柴或打火机都可以, 当加热时, 导线周围的收缩带就会形成绝缘层, 我们现在需要注意外曾的套, 着非常重要, 因为外层的套保护着内层的电线不受伤害, 收缩套可以再次使用, 虽然有额外的力和额外的保护, 也能用绝缘带, 管带或其它的耐电的不导电的材料。
插头:只去除修理所需的外层绝缘护套。
外层的护套必须够进入插套或插座的长度, 并用安全夹钳夹注。
在护套和电线剪出长度后, 我们必须再次注意颜色的编码, 黑色的是火线, 它是放入插头有铜螺丝小一点的支架里。
白色的电线是零线。
它可放入插头有铬合金螺丝大一点的支架里, 绿色的电线是地线, 他可放入插头有绿色螺丝半圆型或曲线型的支架里。
要连接好。
所有的螺丝都要打紧。
重新组装插座拧紧夹子直到电线都拧紧了。
夹子不要拧得过紧。
测试:测试完电线修理才算完成。
检测连贯性和正确配线的容易的方法是用简单的, 便宜的测试灯。
这个装置插入电线的端部, 用三个灯显示是否连贯和正负级是否正确。
如果不正确。
你必须重新修理, 因为这样会引起危险。
好的修理需要简单的技巧。
电路板维修的方法与技巧

电路板维修的方法与技巧电路板维修的方法与技巧控制系统由于价格不菲,因此当其发生故障时,为了讲求经济效益,节约成本,一般采用维修的方式。
但是在发生以下几种情况时,需要更换新的电路板:电路板已到报废年限;电路板被损坏的情况严重,无法修理;经过多次反复维修,不断出现问题的,说明电路板存在不稳定因素,已经不适于在机床中继续使用的。
本人从事电路板的维修工作多年,在工作中总结了一些维修的方法及技巧,介绍给大家,与大家共勉之。
1、观察法当我们拿到一个要维修的电路板时,我们首先仔细观察它的外观。
如果电路板已经烧毁,在给电路板通电之前,一定要仔细检查供电电路是否正常,在确保不会造成二次损坏后再通电。
观察法是一种静态检查方法。
使用观察法时,一般遵循以下步骤。
第一步观察电路板有没有被人为损坏,这主要从以下几个方面来看:① 看是否电路板被摔过,导致了板角发生变形,或是板上芯片被摔变形或摔坏的。
② 观察芯片的插座,看是否由于没有专用工具,而被强制撬坏的。
③ 观察电路板上的芯片,若是带插座的,首先观察芯片是否插错,这主要是防止操自己维修电路板时将芯片的位置或方向插错。
如果没有及时把错误改正,当给电路板通电时,有可能会烧坏芯片,造成不必要的损失。
④ 如果电路板上带有短接端子的,观察短接端子是否插错。
电路板的维修需要扎实的理论基础和细致的工作。
通过维修人员的仔细观察,有时在这一步就能判断出问题的原因。
第二步,观察电路板上的元器件是否烧坏。
比如电阻、电容、二极管是否发黑或糊。
一般情况下,即使电阻器被烧坏,其阻值也不会改变,性能也不会改变,不影响正常使用。
这时候就需要用万用表辅助测量了。
但如果电容和二极管被烧坏,其性能会发生变化,不能在电路中发挥应有的作用,影响整个电路的正常工作。
此时,必须更换新部件。
第三步观察电路板上的集成电路,比如74 系列、CPU、协处理器、AD 等等芯片,有没有鼓包、裂口、烧糊、发黑的情况。
如果有这样的情况发生,基本可以确定芯片已经被烧坏,必须更换。

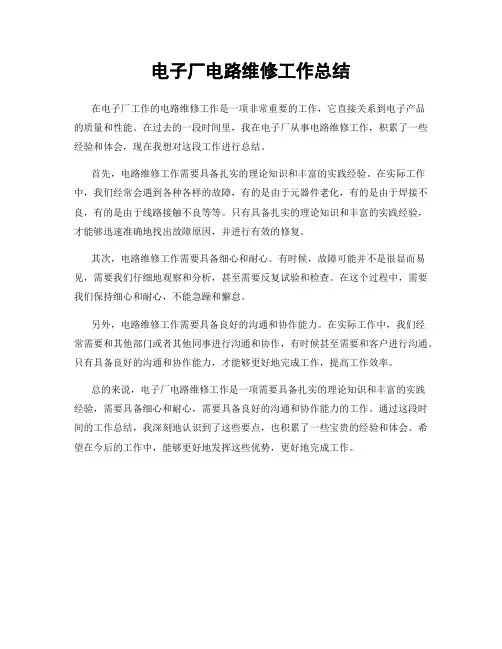

电子厂电路维修工作总结

电子厂电路维修工作总结
在电子厂工作的电路维修工作是一项非常重要的工作,它直接关系到电子产品
的质量和性能。
在过去的一段时间里,我在电子厂从事电路维修工作,积累了一些经验和体会,现在我想对这段工作进行总结。
首先,电路维修工作需要具备扎实的理论知识和丰富的实践经验。
在实际工作中,我们经常会遇到各种各样的故障,有的是由于元器件老化,有的是由于焊接不良,有的是由于线路接触不良等等。
只有具备扎实的理论知识和丰富的实践经验,才能够迅速准确地找出故障原因,并进行有效的修复。
其次,电路维修工作需要具备细心和耐心。
有时候,故障可能并不是很显而易见,需要我们仔细地观察和分析,甚至需要反复试验和检查。
在这个过程中,需要我们保持细心和耐心,不能急躁和懈怠。
另外,电路维修工作需要具备良好的沟通和协作能力。
在实际工作中,我们经
常需要和其他部门或者其他同事进行沟通和协作,有时候甚至需要和客户进行沟通。
只有具备良好的沟通和协作能力,才能够更好地完成工作,提高工作效率。
总的来说,电子厂电路维修工作是一项需要具备扎实的理论知识和丰富的实践
经验,需要具备细心和耐心,需要具备良好的沟通和协作能力的工作。
通过这段时间的工作总结,我深刻地认识到了这些要点,也积累了一些宝贵的经验和体会。
希望在今后的工作中,能够更好地发挥这些优势,更好地完成工作。

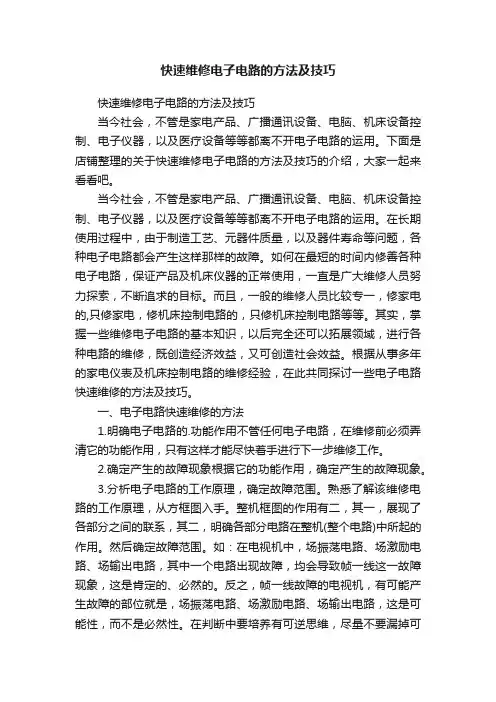

快速维修电子电路的方法及技巧

快速维修电子电路的方法及技巧快速维修电子电路的方法及技巧当今社会,不管是家电产品、广播通讯设备、电脑、机床设备控制、电子仪器,以及医疗设备等等都离不开电子电路的运用。
下面是店铺整理的关于快速维修电子电路的方法及技巧的介绍,大家一起来看看吧。
当今社会,不管是家电产品、广播通讯设备、电脑、机床设备控制、电子仪器,以及医疗设备等等都离不开电子电路的运用。
在长期使用过程中,由于制造工艺、元器件质量,以及器件寿命等问题,各种电子电路都会产生这样那样的故障。
如何在最短的时间内修善各种电子电路,保证产品及机床仪器的正常使用,一直是广大维修人员努力探索,不断追求的目标。
而且,一般的维修人员比较专一,修家电的,只修家电,修机床控制电路的,只修机床控制电路等等。
其实,掌握一些维修电子电路的基本知识,以后完全还可以拓展领域,进行各种电路的维修,既创造经济效益,又可创造社会效益。
根据从事多年的家电仪表及机床控制电路的维修经验,在此共同探讨一些电子电路快速维修的方法及技巧。
一、电子电路快速维修的方法1.明确电子电路的.功能作用不管任何电子电路,在维修前必须弄清它的功能作用,只有这样才能尽快着手进行下一步维修工作。
2.确定产生的故障现象根据它的功能作用,确定产生的故障现象。
3.分析电子电路的工作原理,确定故障范围。
熟悉了解该维修电路的工作原理,从方框图入手。
整机框图的作用有二,其一,展现了各部分之间的联系,其二,明确各部分电路在整机(整个电路)中所起的作用。
然后确定故障范围。
如:在电视机中,场振荡电路、场激励电路、场输出电路,其中一个电路出现故障,均会导致帧一线这一故障现象,这是肯定的、必然的。
反之,帧一线故障的电视机,有可能产生故障的部位就是,场振荡电路、场激励电路、场输出电路,这是可能性,而不是必然性。
在判断中要培养有可逆思维,尽量不要漏掉可能性。
4.采用一些检修方法确定故障的部位,查出故障点,排除故障确定了故障范围以后,必须通过一些检查方法来对产生故障的可能性进行逐一排除,找到造成故障的真正部位(原因),最终找出故障点,进行故障排除。
