现代电力TDS智能式低压电力电容器产品介绍
TDS_GL滤波式电力电容器技术说明书
低压电力电容器额定电压＞产品额定电压＞电源额定电压
4.2 产品的额定容量与低压电力电容器的额定容量 TDS（GL）系列滤波式低压电力电容组合电器由于其中电抗器的作用，使产品的额定容量与低压电力电 容器的额定容量不相同，二者的关系如下：
Qd
=
U d2Qc
(1
−
α
)U
2 c
式中： Qd ——产品的额定容量，kvar； U d ——产品的额定电压，V； Qc ——低压电力电容器的额定容量，kvar； U c ——低压电力电容器的额定电压，V； α ——电抗器感抗与电容器容抗的比值。
智能集成电力电容器
智能集成电力电容器产品概述MEBSIC系列智能集成电力电容器装置是应用于0.4KV低压电网的新一代无功补偿装置。
它由CPU测控单元、晶闸管、继电器、保护装置、两台或一台低压电力电容器组成一个独立完整的智能补偿单元，替代由传统无功控制器、熔丝（或微断）、晶闸管复合开关（或接触器）、热继电器、指示灯、低压电力电容器等多种分散器件组装而成的自动无功补偿装置。
MEBSIC系列智能电容器组成的低压无功补偿装置具有补偿方式灵活（共补和分补可任意组合）、补偿效果好、装置体积小、功耗低、安装维护方便、使用寿命长、保护功能强、可靠性高等特点，并真正做到过零投切，满足用户对无功补偿切实达到提高功率因数、改善电压质量、使用寿命、节能降损的实际需求。
智能电容器主要功能1、控制功能在外接控制器的情况下，执行控制器的控制命令。
在没有外接控制器或控制故障情况下，产品能自动组网，产生一个主机，其余为从机，构成一个系统自动进行无功投切。
如果某台从机故障则自动退出，不影响系统工作。
如果主机故障退出系统，则在剩余从机会自动产生一个新的主机，组成一个新的系统。
能够按照电容器容量和投切次数自动形成控制策略：对容量相等的电容器采用循环投切，对容量不等的电容器兼顾容量和投切次数采用优化组合投切。
2、测量功能测量电压、电流、无功功率、功率因数，能自动检测CT方向，产品内部温度。
3、保护功能具有过压保护、过压闭锁、失压保护、电容器过电流保护、缺相保护、过温保护。
4、人机接口产品配置有数码管显示、指示灯、按钮，具有各种数据显示，电容器投切状态指示、保护动作状态指示、自诊断故障类型指示等。
智能电容器技术参数1、满足技术条件GB/T22582-2008《电力电容器低压功率因数补偿装置》2、环境条件工作温度：-25℃~65℃相对湿度：20%~95%海拔高度：≤4000M3、电源条件工作电压：共补380V AC，分补220V AC电压偏差：±20%电压谐波：THDU≤5%额定频率：50Hz±5%功率消耗：<2W4、测量精度电压：≤0.5%电流：≤0.5%温度：≤±1℃功率因数：≤±0.015、控制方式控制信号：多参数模糊控制取样信号：0~5A6、产品应用范围农网（谐波总量为10%以下的场所）；城网（谐波总量为10%以下的场所）；电网智能化配电台区、公用建筑、商业地产、住宅区等；无谐波设备的工业（谐波总量为10%以下的场所）。
现代电力TDS智能式低压电力电容器产品介绍
03
某新能源汽车充电站建设案例
在该新能源汽车充电站建设中，采用TDS智能式低压电力电容器进行功
率因数校正后，显著提高了充电设备的运行效率和充电速度。
PART 05
安装调试与操作维护指南
REPORTING
WENKU DESIGN
安装前准备工作建议
确认电容器及其附件的型号、规格和数量是否符合设计要求，检查产品合格证和出 厂试验报告是否齐全。
工业自动化领域的应用
1 2 3
自动化设备无功补偿
针对自动化设备运行过程中产生的无功功率， TDS智能式低压电力电容器可实现快速、精准的 无功补偿。
工业机器人供电优化
工业机器人对供电质量要求较高，TDS智能式低 压电力电容器可优化供电质量，提高机器人运行 稳定性。
工业节能改造
在工业节能改造项目中，TDS智能式低压电力电 容器可降低系统能耗，提高能源利用效率。
自动保护等智能化功能。
高可靠性
采用优质元器件和先进的生产 工艺，确保产品的高可靠性和
长寿命。
宽电压范围适用
适用于不同电压等级的低压电 力系统，具有广泛的适用性。
易于安装与维护
产品设计简洁，安装方便，维 护成本低，为用户节省了大量
时间和成本。
PART 02
技术原理及性能指标
REPORTING
WENKU DESIGN
产品定义与功能
01 定义
02
03
1. 自动无功补偿 2. 谐波滤除
04 3. 三相平衡
05 4. 电能质量优化
现代电力TDS智能式低压电 力电容器是一种先进的电 力电子装置，专为低压电 力系统设计，用于提高功 率因数、降低谐波失真、 平衡三相负载以及优化电 能质量。
智能电力电容解析与应用

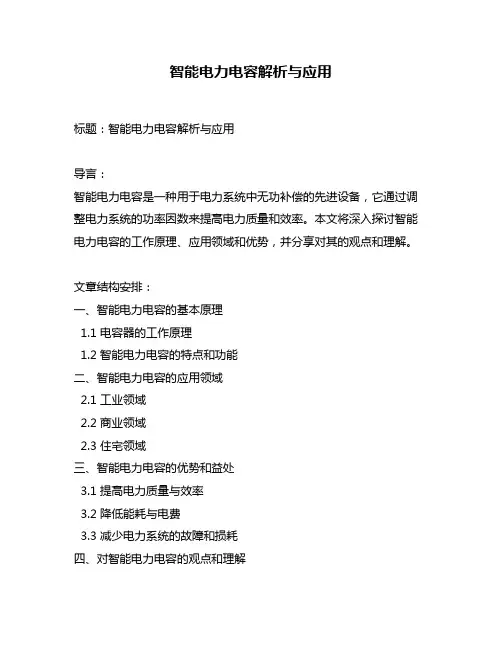

智能电力电容解析与应用标题：智能电力电容解析与应用导言：智能电力电容是一种用于电力系统中无功补偿的先进设备，它通过调整电力系统的功率因数来提高电力质量和效率。
本文将深入探讨智能电力电容的工作原理、应用领域和优势，并分享对其的观点和理解。
文章结构安排：一、智能电力电容的基本原理1.1 电容器的工作原理1.2 智能电力电容的特点和功能二、智能电力电容的应用领域2.1 工业领域2.2 商业领域2.3 住宅领域三、智能电力电容的优势和益处3.1 提高电力质量与效率3.2 降低能耗与电费3.3 减少电力系统的故障和损耗四、对智能电力电容的观点和理解正文：一、智能电力电容的基本原理1.1 电容器的工作原理在介绍智能电力电容之前，让我们首先了解一下电容器的工作原理。
电容器是一种能够存储电荷并具有储能能力的电子器件。
它由两个导体板之间的绝缘介质组成，当施加电压时，正负极板之间会产生电场，电场的强度与电容器的电容值成正比。
电容器具有储存和释放电能的特性，能够对电路中的电流和电压进行调节和平衡。
1.2 智能电力电容的特点和功能智能电力电容是在传统电容器基础上发展而来的，它具有以下主要特点和功能：- 自动调节：智能电力电容能够根据电力系统的实时需求来自动调节其电容值，从而实现电力系统的无功补偿。
- 通信能力：智能电容具备与电力系统控制系统进行通信的能力，能够实现实时监测和远程控制。
- 数据分析：智能电容能够收集和分析电力系统的运行数据，提供相关的数据报告和分析结果，以帮助优化电力系统性能。
- 故障保护：智能电力电容能够监测电力系统中的故障和异常情况，并采取相应的保护措施，以确保电力系统的稳定和安全运行。
二、智能电力电容的应用领域2.1 工业领域智能电力电容在工业领域具有广泛的应用。
它可以用于大型电机的启动和运行，使电机具备更高的效率和功率因数。
智能电力电容还可以用于电力系统的稳定控制和电压调整，提高工业生产过程中的电力质量和能效。
许继低压电器智能电容器选型手册
许继低压电器智能电容器选型手册许继低压电器智能电容器选型手册一、智能集成电力电容器1、型号命名：补偿方式型号规格单位电压(V)容量(kvar)高度H(mm)三相共补XJDBS-450/10/(5+5)台45010235XJDBS-450/15/(5+10)台45015235XJDBS-450/20/(10+10)台45020235XJDBS-450/25/(10+15)台45025290XJDBS-450/30/(10+20)台45030290XJDBS-450/40/(20+20)台45040290单相分补XJDBF-250/5台2505235XJDBF-250/10台25010235XJDBF-250/15台25015290XJDBF-250/20台250202902、主要特点：①.体积小、安装简便，可随机就地智能补偿，只需补接信号输入即可进行自动切。
②.可一机自动智能，亦可多机联网智能，实现多机自动联网投运。
③.集成电容可自动显示功率因数、电网电压、电网二次电流及故障信息等。
④.可根据实际情况设定投入功率因数、切除电压设定等。
3、适用范围：智能低压电力电容器（智能低压节能电力电容补偿装置）是0.4KW 低压配电网降低线损、提高功率因数、改善电能质量和节能降耗的新一代智能型无功补偿装置。
由智能测控单元、过零投切开关电路、保护单元、两台（△型）或一台（Y 型）低压电力电容器构成。
集成了现代测控，电力电子，网络通讯，自动化控制，电力电容器等先进技术。
改变了传统无功补偿装置落后的控制器技术和落后的机械式接触器或机电一体化开关作为投切电容器的投切技术，改变了传统无功补偿装置体积庞大和笨重的结构模式，具有补偿效果更好体积更小，功耗更低，价格更廉，节约成本更多，使用更加灵活，维护更加方便，使用寿命更长，可靠更高的特点，适应了现代电网对无功补偿的更高要求。
4、外形及安装尺寸：产品代号补偿方式：S －三相补偿；F －分相补偿额定电压（V ）额定容量（kvar ）第一路容量第二路容量企业代号5、工作条件：使用条件：海拔2000米以下，环境温度-25℃—+50℃；相对湿度≤90%（20℃）额定电压：250VAC50Hz额定容量：共补5-40kvar，分补5-20kvar电容允差：-5—+10%最高允许过压：110%额定电压6、电气接线原理简图：Y型电容接法△电容接法产品与电源端的连接导线规格：一般情况，单台总容量为30kvar 以上的共补和总容量为20kvar分补电容器，应采用标准16mm2截面积的多芯铜导线，其余规格采用标准10mm2截面积的多芯铜导线。
现代电力TDS智能式低压电力电容器产品介绍
40+40、40+20、20＋20，20＋10。 分相补偿方式的最大额定容量为（20+20）Kvar，产品含有两台电容器，其容量可不同，每台电容 器由三个单相电容器组成，共有六个单相电容器组（即六个回路），六个单相电容器组可分开投退， 分相补偿方式容量有（单位 Kvar）： 20+20、20+10。
20＋20，20＋10，10+10,10+5,5+5,5+2.5 分相补偿方式产品仅有一台电容器，其前面容器内有一相、后面容器内有二相（即三 个回路），可分开投退，分相补偿方式容量有（单位 Kvar）： 20、10，5。
现代电力低压电力电容器产品
TDS-C3系列产品机械参数
1000mm柜深为例： 600mm柜宽上下两层安装16台(640Kvar), 800mm柜宽上下两层安装24台(960Kvar), 1000mm柜宽上下两层安装32台(1280Kvar). 外形尺寸：70(W)×380(L)×310(H)mm3 ； 固定孔间距:59(W)×355(L)mm2；
原因：
无功补偿控制器是整个设备可靠性的瓶颈，一 旦故障，则整台设备停止工作。
传统低压无功补偿系统存在问题及原因 补偿级差粗放
1、进口品牌为节约成本，经常选用大容量电 容，如50kvar、75kvar一组，造成补偿效 果振动大
2、控制器小于12回路输出，造成必须选级差 大的原因
TDS智能无功补偿
方案优越性
智能电容器相关知识
• TDS电磁式零投切低压复合开关电器与可控硅复合开关对比分析
低压无功自动补偿装置的结构变革
低压无功自动补偿装置的结构变革——浅谈基于TDS—K3系列智能型低压无功补偿器单体积木式组合无功自动补偿装置的应用效果分析摘要：本文分析了目前社会普遍使用低压无功自动补偿装置的现有结构模式存在的问题，提出了低压无功补偿器智能化的具体结构和基本功能，同时列举了几种采用智能型无功补偿器单体积木组合式低压无功自动补偿装置的结构和现场实际应用效果分析。
关键词：结构变革；智能型低压无功补偿器单体；积木式组合；应用效果分析；1、引言低压无功自动补偿装置的使用能够降低供配电设备电能损耗、提高供配电设备利用率，并在一定程度上改善供配电电能的电压质量，因此历来受到供电企业和用电客户的高度重视，受到非常广泛的应用。
低压无功自动补偿装置具有数十年的历史，由于电力、电器和电子技术的不断发展，装置性能不断提高，特别是现代电力电子和微电子技术在低压无功自动补偿装置上的应用，使投切低压电力电容器的开关性能得到很大改善，并且可以实现测量、统计等方面的更多功能。
目前社会普遍使用低压无功自动补偿装置的结构是由一台控制器和若干低压电力电容器、投切低压电力电容器的开关和一些保护组件在屏、柜或箱内组装而成，形成的产品体积大，内部复杂，可维性差，容量没有可扩性，装置的进一步智能化困难，例如很难实现装置的自诊断功能。
将低压电力电容器向低压无功自动补偿方向智能化，形成低压无功自动补偿的单体装置，然后以这种智能低压无功自动补偿的单体装置积木式组成各种形式的低压无功自动补偿装置，将打破传统低压无功自动补偿装置的结构模式，克服现有模式的缺点，这是低压无功自动补偿技术持续进步的一个新的方向。
利用微电子技术、计算机软件技术、微型网络通信技术、微型电量传感技术、微型数显技术以及电力电子技术等方面的最新成就，实现低压电力电容器智能化在实践上证明是可行的，并且可以做到结构简洁，体积小型化，容量大型化且扩容维护简便，资源和电损比传统产品可降低50%左右。
2、目前社会普遍使用低压无功自动补偿装置结构分析传统低压无功自动补偿装置结构如下图1所示。
TDS说明书(2009.1)
目录1企业介绍 (3)1.1企业组成： (3)1.2企业资质： (3)1.3企业精神： (3)1.4企业承诺： (3)2智能式低压电力电容器与传统无功补偿结构对比 (4)3TDS智能式低压电力电容器概述 (5)4TDS智能式低压电力电容器整机工作原理 (6)5TDS智能式低压电力电容器元部件特点 (7)5.1智能组件 (7)5.2基于微电子的TDS电磁式零投切复合开关电器 (7)5.3微型电流取样互感器 (7)5.4快速断路器 (7)5.5干式低压电力电容器 (8)6TDS智能式低压电力电容器应用案例 (8)6.1配电房低压无功补偿柜改造应用 (8)6.2杆上无功补偿箱应用 (8)6.3智能综合配电箱应用 (9)6.4新建配电房低压无功补偿柜 (9)6.5低压抽屉柜应用 (9)6.6美式箱变内应用 (10)7TDS智能式低压电力电容器型号分类技术参数 (10)7.1产品分类 (10)7.2容量规格 (11)7.3主要指标 (11)7.4人机联系 (13)7.5产品接线端子 (15)7.6配件－穿心式二次电流互感器TDS-120（如图14） (15)8TDS(GL)滤波式低压电力电容组合电器 (16)8.1产品特点与应用 (16)8.2整机工作原理 (16)8.3干式串联电抗器特点 (16)8.4产品分类 (17)8.5产品功能 (17)8.6产品技术指标 (17)8.7产品结构 (18)8.8产品机械安装 (18)8.9电气接线 (19)9TDS(KF)智能快速式低压电力电容器 (20)9.1产品特点与应用 (20)9.2产品型号 (21)9.3产品功能 (21)9.4产品技术指标 (22)9.5产品机械安装 (22)9.6电气接线 (22)10TDS-1821低压无功综合测控装置 (23)10.1产品概述 (23)10.2产品主要功能 (24)10.3产品主要指标 (25)10.4外形与安装尺寸 (25)11TDS-1622低压无功综合测控装置 (26)11.1产品外形与尺寸 (26)11.2主要功能 (26)12TDS-1531 配电综合测控装置（推荐与TDS(GL)滤波式电容器配合使用） (27)12.1产品外形与尺寸 (27)12.2主要功能 (27)13TDS产品资质文件 (28)13.1国家重点新产品证书 (28)13.2高新技术产品认定证书 (28)13.3100万次投切试验报告 (29)13.4TDS智能式低压电力电容器型式试验报告 (29)13.5TDS电磁式零投切复合开关电器试验报告 (30)13.6TDS(KF)智能快速式低压电力电容器型式试验报告 (30)13.7TDS(GL)智能滤波式低压电力电容组合电器型式试验报告 (31)13.8TDS低压无功综合测控装置CQC证书及型式试验报告 (31)14典型设计参考 (32)14.1混合补偿&RS485通信:TDS-C3智能电容器外接TDS-1821无功测控装置接线图 (32)14.2混合补偿&无线通信:TDS-C3智能电容器外接TDS-1821无功测控装置接线图 (33)14.3三相共补&RS485通信:TDS-C3智能电容器外接TDS-1821无功测控装置接线图 (34)14.4混合补偿&RS485通信:TDS(GL)滤波式电容器外接TDS-1821无功测控装置接线图 (35)14.5三相共补：TDS(GL)滤波式低压电容器外接TDS-1531配电综合测控装置接线图 (36)14.6混合补偿&RS485通信:TDS智能电容器＋TDS快速式电容器外接TDS-1821测控装置接线图 (37)14.7三相共补：TDS-C3系列智能电容器外接TDS-1622无功综合测控装置接线图 (38)14.8混合补偿：TDS-C3系列智能电容器外接TDS-1622无功综合测控装置接线图 (39)14.9三相共补：TDS-C3智能式低压电容器无外接控制器接线图 (40)15TDS智能无功补偿快速选型表 (41)15.1TDS-1821&TDS-C3系列智能干式电容器（无线接口）混合补偿选型表（常规场合） (41)15.2TDS-1821&TDS(GL)系列智能滤波式电容器补偿选型表 (42)15.3TDS-1821&TDS（KF）智能快速式电容器&常规式混合配置选型表（适合无功快速变化场合）.43 16部分运行业绩 (44)1企业介绍1.1 企业组成：·南通现代电力科技有限公司·江苏现代电力电容器有限公司·南通现代电力科学研究所·现代电力无功工程技术研究中心南通现代电力科学研究所成立于1993年12月，其后相继成立南通现代电力科技有限公司、江苏现代电力电容器有限公司、现代电力无功工程技术研究中心。
简单而不简单的智能电容器
简单而不简单的智能电容器
由浙江南德电气自主研发的智能电容器是以低压电力电容器为本体，采用微电子软硬件技术，微型传感技术，微型网络技术等最新技术成果于一体而成的新一代智能无功补偿装置。
相对与由控制器，熔断器，接触器，指示灯，低压电容器等多种电气元件组装成的传统无功补偿装置。
具有工作可靠，操作简单明了，日常维护简单等优点。
在一些技术的突破更是传统无功补偿装置上所没有的。
例如：过零投切，交流参数测量，自保护，自组网联机的系列技术。
较于传统无功补偿装置而言，我们南德电气所研发的智能电容器更是成套厂工作人员与电工的福音。
为他们免去了繁琐的接线过程以及操作维护过程。
在接线上，南德电气的电容器只需将必要的三种数据线相连接（电源线，接地线，采样线），电容器即可工作运行。
比传统无功补偿装置省去了各种繁琐的接线过程。
在日常维护上，也免去了时常去配电房检查各种元器件的好坏，在电容器的液晶显示屏上，已更加直观的显示现在电容器的各项参数与电容器情况。
在效果上，电容器基本能将功率因数保持在0.95以上，免去了用户因功率因数不达标而罚款的情况。
低压电力电容器的智能化与低压无功补偿设备的改进于肖威
低压电力电容器的智能化与低压无功补偿设备的改进于肖威发布时间：2021-08-16T09:28:41.146Z 来源：《电力设备》2021年第6期作者：于肖威[导读] 低压电容器实际运行中需要进行有效的无功补偿，这就涉及到低压无功补偿装置，但无功补偿常常会存在一定问题，所以从就地分散补偿方向进行深入剖析就显得极为重要。
本文主要阐述低压电容器的智能发展趋势以及TDS组件的具体应用。
该技术已经广泛应用于实际生产之中，并取得不菲的成效。
于肖威（莫宁电气（上海）有限公司上海市 200000）摘要：低压电容器实际运行中需要进行有效的无功补偿，这就涉及到低压无功补偿装置，但无功补偿常常会存在一定问题，所以从就地分散补偿方向进行深入剖析就显得极为重要。
本文主要阐述低压电容器的智能发展趋势以及TDS组件的具体应用。
该技术已经广泛应用于实际生产之中，并取得不菲的成效。
关键词：无功补偿；低压电力电容器；智能化；就地分散补偿通常来说，低压无功补偿系统中主要包括独立的主控装置和配套的电容设备、开关组件、保护系统、仪器仪表以及显示屏等，由此建立的低压无功补偿系统只适用于解决配电室内部的补偿问题。
但从实际情况来看，相较于其他一些可以运行于用电设备区域内的补偿系统以及部分就地补偿系统来说，无功补偿还存在显著差距。
而低压电容设备的智能化发展有效弥补这一不足，解决当前低压无功补偿系统中所面临的难以大规模使用等问题。
1现有低压无功自动补偿装置存在的问题随着电力电子技术以及微电子技术不断突破，低压无功补偿系统也在不断更新，一些低压电容设备的投切开关技术性能得到明显优化，同时能够精确测定电力系统工况参数。
但无功补偿系统中仍然延用传统结构，柜式和箱式仍为主流结构，在此基础上部署主控模块和配套组件，这就会给实际运行造成一定影响。
1）无法满足电容设备运行时的保护要求，且会影响到系统智能化发展。
2）主控模块作为补偿系统的核心，直接决定着系统的安全性和稳定性，一旦发生异常可能引起补偿系统整体瘫痪。
