高品质电子管功放电路大全-适合胆机发烧友
NE5532推动的电子管功放电路原理图
NE5532推动的电子管功放电路原理图
随着VCD机的出现和普及，胆机越来越受音响爱好者的青睐。
本文介绍一款用运放之皇NE5532推动的电子管功放，音质相当不错。
功放管选用曙光6P3PJ级束射四极管，输出功率在7W左右，可以满足一般家庭听音乐要求，电路非常简单，只要焊接无误，不需调试就可工作。
本机功放电路如图所示，电源电路如图所示。
电路原理不再阐述，其中灯丝6.3V电压由LM317T稳压后获得，也可接成如图所示恒流源电路，恒流源电路对延长灯丝寿命有利，但高度稍麻烦，R在1.5欧左右。
制作时耦合电容一定要选用优质CBB电容或钽电解电容，电阻除标明功率以外均选用0.25W金属膜电阻。
很多发烧友之所以不敢“染指”胆机，高压只是一个原因，更重要的是怕输出变压器缠。
高品质电子管功放电路大全适合胆机发烧友
SunAudio 2A3单端改进版，增强全面性，平衡性，提高低频速度力度。
KB)
2008-2-10 02:16
2A3推挽图纸，输出功率12W，THD=%
807/FU7单端，输出功率8W
KB)
2008-9-25 17:49
KT66单端，输出功率8W
KB)
2008-9-25 17:49
6146/FU46单端，输出功率8W
KB)
2008-9-25 16:44
6V6/6P6P单端，输出功率4W
805单端图纸，输出功率大于25W
KB)
2008-2-18 19:38
前级2(12AX7+6DJ8)
KB)
2007-4-6 16:22
前级电源1
KB)
2007-4-6 16:22
当前离线
nostalgia
精华
19
阅读权限
150
在线时间
6902 小时
最后登录
2010-6-16
新增一张300B图纸
KB)新增一张300B图纸
2008-1-22 03:44
注：本图为单声道设计
6550单端图纸1(三极管接法)，输出功率8W
KB)
2008-2-10 15:15
纯真之源已改版实做，第二版各种功率管电路如下：
6550/KT88单端，输出功率
KB)
2008-9-25 22:27
6L6/6P3P单端，输出端，输出功率8W
KB)
2008-9-25 15:38
高品质电子管功放电路大全适合胆机发烧友
本贴图纸都经过实做验证，转载请注明出处。
6L6G(6P3P)推挽1，输出功率25W，THD=%

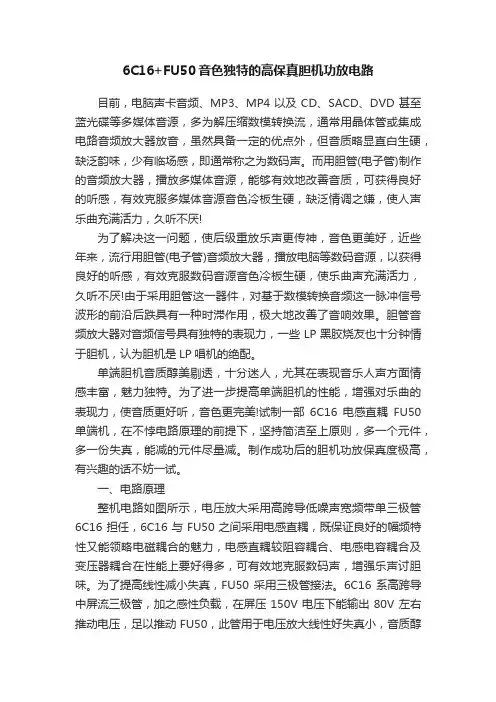

6C16+FU50音色独特的高保真胆机功放电路
6C16+FU50音色独特的高保真胆机功放电路目前，电脑声卡音频、MP3、MP4以及CD、SACD、DVD甚至蓝光碟等多媒体音源，多为解压缩数模转换流，通常用晶体管或集成电路音频放大器放音，虽然具备一定的优点外，但音质略显直白生硬，缺泛韵味，少有临场感，即通常称之为数码声。
而用胆管(电子管)制作的音频放大器，播放多媒体音源，能够有效地改善音质，可获得良好的听感，有效克服多媒体音源音色冷板生硬，缺泛情调之嫌，使人声乐曲充满活力，久听不厌!为了解决这一问题，使后级重放乐声更传神，音色更美好，近些年来，流行用胆管(电子管)音频放大器，播放电脑等数码音源，以获得良好的听感，有效克服数码音源音色冷板生硬，使乐曲声充满活力，久听不厌!由于采用胆管这一器件，对基于数模转换音频这一脉冲信号波形的前沿后跌具有一种时滞作用，极大地改善了音响效果。
胆管音频放大器对音频信号具有独特的表现力，一些LP黑胶烧友也十分钟情于胆机，认为胆机是LP唱机的绝配。
单端胆机音质醇美剔透，十分迷人，尤其在表现音乐人声方面情感丰富，魅力独特。
为了进一步提高单端胆机的性能，增强对乐曲的表现力，使音质更好听，音色更完美!试制一部6C16电感直耦FU50单端机，在不悖电路原理的前提下，坚持简洁至上原则，多一个元件，多一份失真，能减的元件尽量减。
制作成功后的胆机功放保真度极高，有兴趣的话不妨一试。
一、电路原理整机电路如图所示，电压放大采用高跨导低噪声宽频带单三极管6C16担任，6C16与FU50之间采用电感直耦，既保证良好的幅频特性又能领略电磁耦合的魅力，电感直耦较阻容耦合、电感电容耦合及变压器耦合在性能上要好得多，可有效地克服数码声，增强乐声讨胆味。
为了提高线性减小失真，FU50采用三极管接法。
6C16系高跨导中屏流三极管，加之感性负载，在屏压150V电压下能输出80V左右推动电压，足以推动FU50，此管用于电压放大线性好失真小，音质醇美剔透，色彩斑斓，加之单管封装，声底清净，音场定位准确，声音解析力佳。
单端A类电子管功放电路图
6P3P单端A类电子管功放电路图作者：日期：2010-2-26 12:37:26 人气：397 标签：单端A类电子管功放电路图1.输入电压放大级??? SRPP电路(亦称并联调整式推挽电路)是一种深受推崇的电路，该电路具有失真小、噪声低、频响宽等特点，是目前电子管功放电路中常见的优秀线路之一。
??? 电路见图。
VT1、VT2直流通路串联。
VT1构成普通的三极管共阴放大器，VTr2构成阴极输出器，对VT1而言VT2是一个带电流负反馈的高阻负载。
音频信号由6N3(3)脚输入，经VT1共阴放大后从第④脚输出，进入VT2构成的阴极输出器，然后由VT2⑧脚输出。
进入后级电路。
vT2接成阴极输出器形式，其电压放大倍数接近于1，故输入级SRPP电路的电压放大倍数主要取决于VT1。
同时，VTl、VT2交流通路对输入级负载电阻R4(即功率输出级VT3的栅极电阻)而言等效为“并联”，相对使单管共阴放大电路内阻降低一半，带负载能力大为提高，易于和低阻负载匹配，音质因此有较大改善。
又因为VT1、VT2对R4负载来说是推挽工作，输出电流增大一倍，失真也有所降低。
C1是VTl的阴极交流旁路电容。
避免R3对交流信号起交流电流负反馈作用，提高输入级交流放大倍数，改善输入级对VT3的驱动能力。
??? R3上的压降2．6V，作为VT1的栅负偏压，此负压比现代数码音源输出信号振幅大1．5V，避开了6N3动态阳一栅特性曲线的非线性部分。
输入级电压放大倍数为：A=u·R4／(Ri／2+R4)=35·360k／(5．8k／2+360k)≈35倍。
其中u为6N3放大系数，值为35；Ri为6N3内阻，值为5．8k.2.功率输出级??? 功率管6P3P采用标准接法，信号由控制栅极(⑤脚)输入，帘栅极(④脚)与电源+B1直接相连。
这种接法的特点是：放大效率高。
能达到特性表中功放管所规定的输出功率。
R6为输出级阴极电阻，将输出级栅负压确定在-20V。
两款适合发烧友制作的单端胆机
两款适合发烧友制作的单端胆机
一、用FU-7(欧美型号为807)的功放
该管价格便宜，市面上有相当的数量．用其制作的单端功放，高频细腻，低频力度厚实，有弹性，人声表现相当通透。
本电路只用一只6N9P胆管做推动，接成SRPP电路，末级功率放大管用FU-7，其电路十分简洁，如图1所示。
二、845单端功放
在当今发烧圈中，被誉为胆王的845电子管，是一只低内阻直热式功率三极管，该管的最大特点是内阻低，屏极特性优良，屏耗功率大，用其制作单端甲类功放足以供欣赏任何类型的音乐之用。
本机试听总的感觉很好，对其功放的力度，音色的通透度，音场深度，音域宽广度，特别是在大动态场面时的解析力相当好(电路见图2)。
业余爱好者制作此机要注意几个问题：
1)845灯丝最好直流供电，整流要用30A以上的硅桥，紧贴机壳，便于散热。
2)高压整流要用陶瓷支架，高压走向要合理，以免打火、漏电。
本人组装的此款胆机，试听一年多，相当满意，静态噪声极低，音量开到最大，耳朵距离音箱15cm左右，也听不到任何交流声。
后级胆管848若改用FU-50管(见上图3)，电压采用410V，也有相当好的表现。
若推动管改用6P3P，还要比用EL34管好听，其高频更纤细些，声场也开阔些。
用此图组装的FU-50胆机，不管是低频力度，声场开阔度，都要比用其他胆管组装的好听，电源电路如图4所
示。

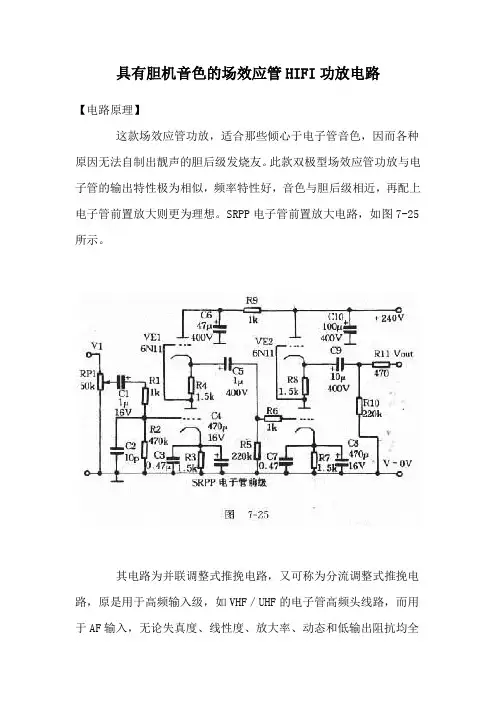

具有胆机音色的场效应管HIFI功放电路
具有胆机音色的场效应管HIFI功放电路【电路原理】这款场效应管功放，适合那些倾心于电子管音色，因而各种原因无法自制出靓声的胆后级发烧友。
此款双极型场效应管功放与电子管的输出特性极为相似，频率特性好，音色与胆后级相近，再配上电子管前置放大则更为理想。
SRPP电子管前置放大电路，如图7-25所示。
其电路为并联调整式推挽电路，又可称为分流调整式推挽电路，原是用于高频输入级，如VHF／UHF的电子管高频头线路，而用于AF 输入，无论失真度、线性度、放大率、动态和低输出阻抗均全面优胜于一般的甲类三极管放大器，巨与许多其它的电子管线路设计相反，SRPP电路的失真率随着频率上升而减小。
此电路明明是两只电子管串联着的，怎么是并联调整式推挽电路呢？这是对交流工作而言，两只管子直流供电方式是串联着的，每只担负一半的电源电压。
但对交流信号就不一样，上面管子的屏极是对地相通，输入取自下面管子的屏极，又由阴极输出（共屏电路），这样两只管子就变成了并联工作了。
因为电子管的栅极是上作在相对阴极为负的情况下，使得偏置电路也极为简单，此原理不能用于晶体管或运放电路中。
场效应管功放级电路原理，差分排动级原理如阁7-26所示。
差分输入级采用场效应挛生模块NPD5565S，其参数为VDss=55V，iDss=6～15mA，其输入特性非常好（高输入阻抗），如无NPD5565S，也可用其它小功率N沟道管，耐压要求大于100V，Gm值配对，误差要小于2％。
VR既是源极负反馈电阻也是中点电位调零电阻。
VT3、VT4是镜像恒流源的特点是对直流电路近似通路，而对交流而言是开路，这样就能满足各管的直流工作点，又能使交流信号尽可能地传送到下一级，这对于推动级来说是最好的，又因不用传统的普通直流放大器的中点伺服电路，使得中点电位调零极方便、简单。
VT5、VT6为电压放大级，因本电路采用电流倾注式，R4决定VT5、VT6的工作电流大小，故调节R4、使VT5、VT6的工作电流为80mA，工作在甲类状态，一方面可以消除可怕的交越失真，另外可使它的负载能力加强。
6p6p2p2300b电子管功放电路图
6p6p2p2300b电子管功放电路图6p6p电子管功放电路图下图是6J8P+6P6P的单端机原理图，每只6J8P推动一只6P6Po 来自音源的信号首先经过W1的调节后进入6J8P的栅极进行前级放大。
R1是6、J8P的阴极电阻，该电阻的大小决定着负栅压的高低，本机的取值为1kΩ，确保负栅压在-1.5V左右：R4是6J8P的阳极电阻取值为100kΩ，该电阻阻值选取对增益和高频特性都会有影响。
当然对于五极管来讲帘栅极电压的不同也会影响着本级的增益，可以根据实际需求严格按照手册上提供的参数制作。
此机制作时稍作了些改动，以获得稳定帘栅电压，改善非线性失真，同时也可以通过调整帘栅压来适当改变本级的电压增益。
经前级放大后的信号由C2耦合到功率放大级的6P6P的栅极，由于6P6P的负栅压较浅，需要的推动电压较低，所以将本机的前置放大和推动放大合并成一级，每个声道由一只6J8P完成了，功率放大级的6P6P采用了简单实用的“自给偏压”电路。
自给偏压电路有着自动调整工作点的功能，并且可以防止因阳极电压变化而造成的电流过载，工作较为稳定，音染少，换管子时不必再进行调整，但缺点是降低了功放管的输出功率。
R6为6P6P的阴极电阻，调整该电阻能够改变功率放管的工作电流及负栅压，建议大家按照手册中给出的工作电流进行调整，过大或过小的电流都是不好的。
本机设计的工作屏耗大约为6P6P最大屏耗的85％左右，既充分发挥6P6P的特性，又保证了该管的寿命。
栅负压的测量是：将红表笔接在功放管的8脚上，黑表笔接在功放管的5脚上，这时万用表的读数就是栅负压。
栅负压的数值与功放管的阴极对地的电压数值是相同的，只是阴极对地电压为正电压，栅极对阴极的电压为负电压。
R5为200kΩ，这个电阻为栅极电阻，栅负压的供给回路就是由该电阻担当的，同时该电阻与C2组成的RC网络又决定着前后级之间能传输的最低工作频率。
本机没有采用大环路电压负反馈，而是采用了单级电流串联负反馈电路，因为大环路负反馈虽然可以改善整机频响、改善整机失真、降低整机噪音等，但也会减弱声音的活力和音符跳动感。
6N11
6N11电子管扩音机以其温暖柔和，饱满甜美的音色吸引了一代又一代的音响爱好者。
但它也有一个致命的弱点：输出阻抗高，须用输出变压器才能与普通音箱相匹配，但一款质好的输出变压器价格很昂贵，往往使广大“发烧友”望而止步。
这也许就是电子管功放普及率不及晶体管功放高的原因之一。
可是如果在输入级采用电子管而在末级输出部分采用晶体管将会出现什么奇迹呢?让我们来试一下吧。
图1是笔者最近采用国产胆管6N11设计的一款胆石混合式功放，对于广大“胆”机爱好者也许会起到抛砖引玉的作用。
图2为电源电路。
图1 功放电路图2 电源电路本着简洁的原则，输入级部分采用6N11组成并联调整式推挽放大这一电路形式(即SRPP形式)，这种电路原设计是在电视领域作高频输入级的，后来用于音响领域。
该电路的失真度、动态范围等均优于三极管甲类放大电路。
特别是对7 kHz以上的信号放大要优于三极管放大，这就弥补了胆机高频响应不易做好这一缺陷。
功放后级采用OCL电路，由一对大功率对管组成。
管子型号为：MJ11032和MJ11033，是美国MOTOROLA公司生产的管子。
其BVeco为120 V。
最大输出电流50 A，耗散功率300 w，特征频率为30 MHz。
元件选择：6N11选用北京曙光厂产品，可用6DJ8，6922等直接代换，当然也可用音色暖，且价格只有6N11一半的6N3代替，但这速度要慢许多。
R3、R4阻值误差控制在99.9％以内为好。
方法是通过测量A点的电压值，看是否为VB2的一半。
耦合电容C1最好选用耐压大于450 V的MKP电容，也可用WIMA电容或洗衣机中的CBB启动电容代替。
电阻除注明外，其余选用1/4 w金属膜电阻。
MJ11032和MJ11033应选用美国原装产品，而市场上出售的印有“MEXICO”字样的管子，使用效果较差。
灯丝若采用交流供电其听感比较醇厚，但交流声不好处理，这时可用灯丝一端接地的方法予以解决。
由于本功放电路简单，为了尽快完工，笔者全部采用搭棚焊接的方式进行连接，结果也没有出现本底噪声。
211电子管功放电路图大全（八款模拟电路设计原理图详解）
211电子管功放电路图大全（八款模拟电路设计原理图详解）211电子管功放电路图（一）211是大功率直热式三极功放管，屏极电压高达1000V，极限高压为1250V，屏极耗散功率75~100W，栅极负压50~80V。
此胆的工作范围较宽，屏极电压750~1250V均能正常工作，但常用屏极电压多在900~980V。
用此胆制作的功放机不但输出功率强劲，而且音质纯正，保真度高，音色清澈柔美。
AN-211机用的是曙光制造的改良品种，音色更佳，并且声音稳定性也好，单管A类放大输出功率在10W以上。
胆机出好声的另一个原因是电子管的组合及配用好声的推动管。
市面上的胆机，配211胆的推动管通常多是屏流较大的三极管，如12BH7、12AU7或2A3等。
为了提供高品质的推动电压，AN-211推动级用的是4P1S。
这也是本机的独特设计。
此胆很少见到使用——不论是商品或是DIY者的作品，但确是一款靓声胆。
4P1S是直流的五极功率放大管，屏流最大60mA，输出功率4.2W，是20世纪50年代北京电子管厂制造的，使用资料现已很难找到，由于年代已久，能找到的零星资料也可能有误差。
该胆的屏极、灯丝、栅极等都是用直流供电，所以使用也较麻烦，需一套直流供电系统。
以前的直流电子管收音机是用干电池供电的，实用电路见图1。
AN-211的设计者将此胆用在此机推211，足见设计者的功底、眼力和招术之高了。
线路组合合理，靓胆用在适宜位置，也更能使211的潜质得以淋漓尽致的发挥。
图1 电路图有了好声的电子管，性能优越且又巨型的变压器，好声的阻容元件，再进行精细的手工制作，何有不出好声之理。
211电子管功放电路图（二）本机采用两级放大，前级用6N8P并联，功放级用EL156管组成单端甲类放大电路。
通常前级包括前置放大与推动两级，以满足功放胆的推动要求。
然而EL156属高跨导、低栅压管，所以前置级与推动级合并为一级就可以了。
在Hi—Fi功放中，放大级数越少，信号在放大过程中的噪声、失真也越小。
6P3P单端A类电子管功放电路图
6P3P单端A类电子管功放电路图作者：日期：2010-2-26 12:37:26 人气：397 标签：单端 A 类电子管功放电路图1.输入电压放大级SRPP电路（亦称并联调整式推挽电路）是一种深受推崇的电路，该电路具有失真小、噪声低、频响宽等特点，是目前电子管功放电路中常见的优秀线路之一。
电路见图。
VT1 、VT2 直流通路串联。
VT1 构成普通的三极管共阴放大器，VTr2 构成阴极输出器，对VT1 而言VT2 是一个带电流负反馈的高阻负载。
音频信号由6N3（3）脚输入，经VT1共阴放大后从第④脚输出，进入VT2构成的阴极输出器，然后由VT2⑧脚输出。
进入后级电路。
vT2接成阴极输出器形式，其电压放大倍数接近于1，故输入级SRPP电路的电压放大倍数主要取决于VT1。
同时，VTI、VT2 交流通路对输入级负载电阻R4（即功率输出级VT3的栅极电阻）而言等效为并联” 相对使单管共阴放大电路内阻降低一半，带负载能力大为提高，易于和低阻负载匹配，音质因此有较大改善。
又因为VT1 、VT2 对R4 负载来说是推挽工作，输出电流增大一倍，失真也有所降低。
C1是VTI的阴极交流旁路电容。
避免R3对交流信号起交流电流负反馈作用，提高输入级交流放大倍数，改善输入级对VT3 的驱动能力。
*B1专业文档供参考，如有帮助请下载。
R3上的压降2. 6V ，作为VT1的栅负偏压，此负压比现代数码音源输出信号振 幅大1. 5V ，避开了 6N3动态阳一栅特性曲线的非线性部分。
输入级电压放大倍数为：A=u ・R4/(Ri /2+R4)=35・360k /(5. 8k /2+360k)〜35咅。
其中 u 为 6N3 放大 系数，值为35; Ri 为6N3内阻，值为5. 8k.2•功率输出级功率管6P3P 采用标准接法，信号由控制栅极(⑤脚)输入，帘栅极(④脚)与电源 +B1直接相连。
这种接法的特点是：放大效率高。
能达到特性表中功放管所规定的 输出功率。
6922电子管胆前级放大电路
6922电子管胆前级放大电路2018年4月2日17：58 6656922电子管胆前级放大电路和韵T99是欧博音响公司的五周年纪念版前级，其外形秀巧，电路简洁，音质纯静而无音染。
T99前级放大电路如图所示。
从图中可见，它除了两个电子三极管之外，几乎就没有什么元件了，所以在介绍它之前先说一说电子管及其在音频设备应用中的地位。
电子管的物理特性在某些方面仍优于晶体管，如近代的6N15、6N3电子管，其电极间距离10－3m量级，在几百伏屏压下电子在真空中的速度达107m/s，渡越时间为10－10s量级，对于10MHz的频率周期为10－8s。
在这个渡越时间内，各电极的电压相位基本无变化，因此电子管可以毫无困难地工作到300～500MHz，也就是说，在音频放大中根本不必考虑电子管的频率特性问题，任何一种电子管都至少可满足10kHz的音频放大要求。
另外在100kW以上的高频大功率放大器中，电子管仍独步天下，晶体管则望尘莫及，因此目前在军事领域和高科技领域仍在部分使用电子管。
至于普遍认为电子管高频特性不如晶体管，并不是管子本身的问题，而是由于电子管在做电压放大时其内阻与分布电容所形成的低通电路以及在做功率放大时输出变压器的漏感等寄生参量造成的。
总之，电子管目前仍是优秀的音频放大器件，只是电路设计和变压器制作不能马虎。
从听感及欣赏角度而言，晶体管和电子管应该说各有千秋，不可一概而论。
电子管音色温暖、甜润、耐听，空气感及空间信息的融合性好，这在音响界已成为共识，而晶体管具有瞬态反应快、分析力高、对音像细节的镌刻更深入等优点。
电子管(三极管)是由阴极K、屏极(阳极)A、栅极G组成的。
阴极是电子管电子流的源泉，当阴极被灯丝加热到一定程度时，就会不断地向空间发射电子。
在屏极与阴极间加上直流电压，使屏极电位高于阴极电位时，在屏极电场的作用下，从阴极发射的电子就会源源不断地奔向屏极，即所谓的真空管正向导通。
根据电流方向与电子流方向相反的定理，电流便从屏极流向阴极，这就是所谓的屏流Ia。
电子管胆机功放电路图
Brook-3B电子管前级放大器电路
输入与中间放大级
输入电压放大与中间电压放大级均采用五极电子管6SJ7改为三极电子管的形式,组成两级共阴极阻容耦合式放大电路,对于微弱信号的MIC与MAG磁性拾音系统的音源信号,通过输入切换开关由电子管6SJ7的栅极输入,进行两级放大后,将微弱的音频信号进行较大幅度地提升。
为了符合不同放音系统的重放音要求,在输入管阴极与中间放大管的屏极之间,增设了RC负反馈式频率补偿网络,分别由多档选择开关进行切换,使不同的音音量与响度控制器
由于人耳对低音频的听觉灵敏度较差,当音量控制器开得很小时,往往感到低音频的响度不足,因此需要增强低音频的输出来改善音质,起到音调自动补偿的作用。
特别对于磁性录音系统来说,因为低音频受到相当的衰减,因此适当增强低音频的输出是完全必要的。
对于低电平的音源信号,可以直接通过切换开关,直接输入到音量与响度控制器中,经过适当地调节与控制后输入到中间混合放大管的栅极。
中间混放与输出级
中间混合电压放大与输出级仍使用两只五极电子管6SJ7改为三极管,组成两级共阴极阻容耦合式放大电路,将前级输入的音频信号与中间直接输入的音频信号一同进行放大
为了提高中间放大级的电性能,在中间放大管6SJ7的阴极与输出级之间加有适当的级间负反馈,以改善放大器的频率响应特性。
输出端设有专门的输出电平控制与输出阻抗的调控装置,并通过输出端的多档切换开关进行选择,使得输出更符合与后级的匹配要求。
电子管功放电路全集
电子管功放电路全集一．电子管差分放大电路,用的电子管有ECC83 pdf（12AX7）二．前级放大器电源电路图前级放大器电路如图1所示，左右声道完全相同。
它由两级电压放大加阴极输出器组成，V1为第一级电压放大。
现代数码音源CD、DVD的输出电压一般都在2V左右，信号从IN输入，经R1衰减，通过栅极防振电阻R 2加至V1栅极，V1将信号放大，然后从屏极取出放大后的信号电压经C1耦合到下一级。
W1为V1交流负载的一部分，又是V2的栅极回路，同时起着总音量的控制作用。
V2a为第二级电压放大，将放大后的信号电压直接送到V2b栅极，这就叫做直接耦合。
采用直接耦合的V2a 与V2b屏栅电位一致，在静态时足以使V2b管屏流截止而不工作，在动态时由于信号电压的加入，才能使V2b进人工作状态。
这种直接耦合，由于少用了一只耦合电容，不存在信号的电路损耗。
传输效率高，传真度好，减少了低频衰减，有利于改善幅频特性。
V1、V2a阴极电阻R4、R6都未并接旁路电容，有本级电流负反馈作用，能够提高音质、消除失真。
V2b为阴极输出器，把前级放大的音频信号电压从阴极引出，经C2传送给功率放大器。
阴极输出器具有非线性失真小，频率响应宽的特点，它没有放大作用，电压增益小于1，但它有一定的电流输出，有恒压输出特性，带负载能力很强，推动任何纯后级功率放大器从容不迫、轻松自如。
它的输入阻抗高，输出阻抗低，大约才几百欧姆，能和末级功放很好地匹配，即使用较长的信号线传输，也不会造成高频损失，抗干扰能力强，可以提高信噪比，提高音乐的纯度，音质较好。
一台靓声、工作稳定可靠的放大器，离不开优质的电源作保证，特别是前级放大器，对电源的品质要求相当高，不应有交流声和噪声，哪怕只有一丁点儿，经过功率放大后，都会产生可怕的声压级，会严重影响音质。
6922电子管前级放大器图2是前级放大器的电源电路图，高压部分采用晶体二极管作桥式整流，用扼流圈作n型滤波，电子管稳压供电。
电子管6N1制作小型胆机功放电路
这里介绍一种微型胆机，给小电视或小收音机或小CD做放大，而且电耗小，又有胆机味。
采用6N3做自动平衡倒相放大，6N1做甲乙类功放，可获得不失真功率1W，推动高灵敏度小音箱，有较好的音色，尤其是听人声—女生歌唱，比大胆机更有一番清丽的感觉。
本机的特点是：所有的变压器均采用代替品，不用专门绕制，价格十分低廉。
高压直接采用市电。
重量较轻。
一、变压器的替代品。
1.输入变压器B1为输入隔离变压器，目的是使输入信号与本机电源隔离。
可直接使用微型变压器—铁心外长3.5cm，高3cm，厚2cm的仪表变压器，初级220V，次级36V或12V以上的即可，使用时，以低压端为外信号输入，以高压端接内电路输入端。
2.输出变压器B2为输出变压器，采用的是微型带110V抽头的电源变压器。
次级为双3V。
铁心外长4.5cm，高4cm，厚2cm的小变压器。
购置这种小变压器时，要注意110V抽头与两端的直流电阻要接近。
3V端可接4Ω扬声器，6V端可接8Ω扬声器。
笔者采用6v端接4Ω小音箱一对，串联接法。
3.灯丝变压器灯丝变压器，采用10W的220V：7.5V的变压器。
市售小变压器一般没有次级6.3V变压器，有的是6V（空载），7.5（空载）变压器。
若采用6V变压器，接电子管灯丝后，会有0.5V—0.8V的压降，会使电子管阴极加热不足。
采用7.5V的变压器，灯丝电压过高，会降低电子管寿命。
本机采用给变压器初级串联电阻的方式进行降压，这样不仅可以较准确地使次级在负载下输出6.3v，而且会使灯丝具有软启动特性。
二、电路特点倒相采用自动平衡式，不需要调整。
输出管6N1阴极电阻上并联的电容，对高低音特性有影响，可根据音箱特性调整。
整流管前串联的电阻不能取消，以防止电源开通时，瞬间充电电流过大，烧毁整流管或烧保险。
三、电路图四、器件表元件功用R1 音量控制电位器，100K C1 输入耦合电容，0.01μ，100VR2 栅漏电阻500K C2 阴极旁路电容，10μ，25VR3 阴极电阻1K，2w C3 倒相级供电滤波电解电容，10μ，400VR4R5 屏极负载电阻，150K，1w C4C5 功放栅极耦合电容，0.1μ，400VR6 倒相级供电滤波电阻，2k，1w C6 阴极旁路电容，10μ-50μ，25VR7R8 功放栅漏电阻，250k C8 功放屏极防震电容，2000P，600VR9 倒相电阻，100K C7C9 整流滤波电解电容，150μ，400VR10 功放阴极电阻，400Ω，2w C10 电源杂波滤波电容，0.1μ，600VR11 整流滤波电阻，500Ω，8W G1 6N3R13 灯丝变压器压降电阻500Ω，10w Z1 2A1000vR14 发光二极管限流电阻，数值根据二极管定。
