摩托罗拉saber军刀写频简易教程

数字军刀简易写频图解

1，登陆写频软件，点击Start Using CPS.
2，出现下面的信息可以置之不理。

3，进入软件后首页，左边第一个小图标代表读频率，也就是说点击后电脑开始读取已经连接好的军刀内的信息。

4，频率读取成功，可以从下图看到军刀按钮的设置和频率的设置。

5，先介绍如何写频率，下面的图代表你的军刀频率存放的位置，双击可以看到每个里面写的频率。

6，下图是双击后出现的写频界面，上面是接收，下面是发射；Squelch是功能设置，可以选择是否有哑音。

下面我写的是438500，没有差转和哑音。

7，下图是设置是否用普通还是数字方式接收。

8，设置发射方式和步进频率
9，设置直发还是差转
10，设置信令
11，这个我也不会设置
12，这个也不会设置
13，同上
14，这个没用
15，不会设置
16，同上
17，同上
18，数字方式设置，这个我没有设置过
19，数字方式设置，这个我没有设置过
20，数字方式设置，这个我没有设置过
21，下图是频道组设置，一组可以设定16个频率
22，给组起名
23，设置频率到组中
上面是一般设置上用得到的，您先看看，我觉得还不算太难。

有问题再联系我。

DE BH1GMJ VY73。

摩托罗拉HT1000写频教程

四、写频器材：摩托罗拉4008B写频器及个人DIY的写频线
五、写频流程： 1、进入纯DOS模式启动写频软件
2、启动写频软件后，按任意键进入写频程序设置界面。本软件适用于摩托罗拉HT/JT1000/VISAR电台的写频。
3、进入的主界面如下，在本写频软件操作中，按F10键返回上一级菜单，按Esc键直接返回主菜单。
在以下图中开始设置相应信道的参数，若您手中的电台是U高机型，则需按SHIFT键+大键盘上的数字键，才能完成对业余段的频率参数设置。此外，“Programmed”需设置为“Yes”才能启用需进行设置的对应信道。
6、其它参数设置：在主界面下按F4、F3进入以下选择界面。
6.1、侧键功能设置：选择F3在如下界面中可以设置三个侧键的功能。此型号电台在按动扫描键时无提示音、指示灯也不闪烁，不方便确认按键是否到位和是否已经处于扫描状态。
另附：由RUPS编辑的“写HT1000进入纯DOS的方法” 下载地址： /s/1eQ0N8I2
三、写频软件： HTJT1000VISAR –R03.02.01
写频软件下载： /s/1mgtjJjM 备份文件下载：/s/1gdApgWF
首先需进行写频电脑的端口设置，在主界面下按F9进入以下界面查看端口RIB设置是否正确，按F3测试是否通过。
4、读取电台数据并保存原始数据：在主界面按F3进入以下界面，选择F2开始读取。读取完成后按此界面中的F7把电台原始数据保存下来，以备调用。
பைடு நூலகம்
5、设置信道参数：在主界面下按F4进入如下选择界面，再按F4开始设置各信道参数。
6.2、信令和报警功能设置：选F7进入如下界面，其中 “橙色”报警键项设置后，按动顶部“橙色”键，电台将在预设信道上间歇发射报警呼叫信号，直至关机才能解除报警状态。若需发射信令，需修改左列第一项及相关选项。

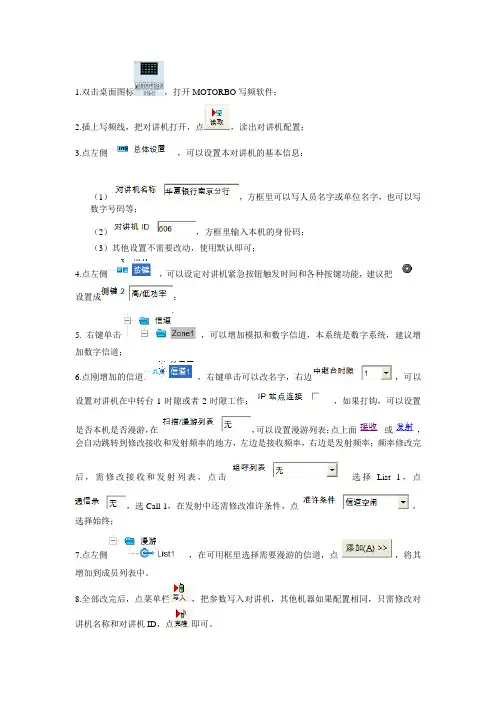

MOTOTRBO写频

1.双击桌面图标，打开MOTORBO写频软件；
2.插上写频线，把对讲机打开，点，读出对讲机配置；
3.点左侧，可以设置本对讲机的基本信息：
（1），方框里可以写人员名字或单位名字，也可以写数字号码等；
（2），方框里输入本机的身份码；
（3）其他设置不需要改动，使用默认即可；
4.点左侧，可以设定对讲机紧急按钮触发时间和各种按键功能，建议把
设置成；
5. 右键单击，可以增加模拟和数字信道，本系统是数字系统，建议增加数字信道；
6.点刚增加的信道，右键单击可以改名字，右边，可以设置对讲机在中转台1时隙或者2时隙工作；，如果打钩，可以设置
是否本机是否漫游，在，可以设置漫游列表；点上面或，会自动跳转到修改接收和发射频率的地方，左边是接收频率，右边是发射频率；频率修改完
后，需修改接收和发射列表，点击选择List 1，点
，选Call 1，在发射中还需修改准许条件，点，选择始终；
7.点左侧，在可用框里选择需要漫游的信道，点，将其增加到成员列表中。

8.全部改完后，点菜单栏，把参数写入对讲机，其他机器如果配置相同，只需修改对讲机名称和对讲机ID，点即可。

GP88s 写频教程(含写频软件)

摩托罗拉GP88s 写频教程(含写频软件)大家好,这里是石家庄业余无线电俱乐部的BD3OOX今天给大家介绍一下GP88s的写频,当然前提是你要有个写频线,要是没有可以联系咱们的技术工程师(BH3ONM)。

现在就是开写频之旅吧1.安装摩托罗拉出品的CPS写频软件,首先我们安装英文原版,路径默认,安装好后,我们再安装汉化程序,路径默认.安装好后,需要重启电脑.BD3OOX特别提醒汉化不需要重启电脑.2.连接好数据线打开88s电源3.在桌面右下角会有个快捷图标,点右脚,选择Read Device... 选择端口(连接手台的端口),然后写频程序开始读取88s里的文件.选择对应端口读取数据成功,展开列表主要需要设置3大块,1.是信道设置 2.是信令设置 3.是个性化信道配置大家可以看到我这台机子里只有3个信道信息我们来看一下这个信道里都写了什么,双击,大家可以看到,有收发信频率设置,模拟和数字亚音设置等还可以选择2个自带信令(也就是咱们常说的结束音,大家也就是当结束音用)下面我们来增加一个信道的内容,88s一共有16个储存信道,比如我们增加石家庄439.500中继的信息以下是2个自带信令的设置在信令值这大家可以输入自己喜欢的数字(不懂五线谱可不行哦)BH3OOX在这里特别提醒,必须指定每个旋钮信道列表数据,旋钮才有效好了,这个新加的信道设置好了,开始写入.写入成功后,一定要关闭手台电源再拔数据线,防止出现意外故障.结束语可能有的手台来路有问题,无法读取和写入,一般情况的GP88s都是可以按照这个教程完成的!这里是你的朋友BD3OOX石家庄业余无线电俱乐部亲情奉献原创作品未经允许不得用于商业用途写频软件下载地址:/thread-89-1-1.htmlBD3OOX2014-2-6 新版发布石家庄业余无线电俱乐部。

【问答QA】写频摩托罗拉GM300M120SM50SM120MCS2000（写频）教程

【问答QA】写频摩托罗拉GM300M120SM50SM120MCS2000（写频）教程点击标题下⽅蓝⾊字体“业余⽆线电”，关注业余⽆线电微信公众号，即可免费订阅和查看业余⽆线电微信平台所有精彩⽂章。

（发送“精选”两个字，查看各期精选⽂章）当前浏览器不⽀持播放⾳乐或语⾳，请在微信或其他浏览器中播放五环之歌岳云鹏;MCHotDog - 煎饼侠电影原声带摩托罗拉对讲机型号多样，功能也⼗分强⼤，完全符合⼈体⼯程学原理，有了他就可以进⾏实时对讲，适⽤于商场等领域。

在使⽤之前需要对对讲机进⾏写频。

业余⽆线电（ham_cn）微信公众平台粉丝吴剑尘想了解摩托罗拉对讲机的写频⽅法，⼩编综合了微信公众号：雪狼⾏者BG2BJI、⼭⽑兔BG5FBQ摩托罗拉 GM300/M120/SM50/SM120(写频)教程⼀．写频软件的安装：将写频软件全部的⽂件拷贝到计算机硬盘。

⼆．写频器的安装和连接：1、将写频器的计算机连接线，连接在计算机的串⾏端⼝1或串⾏端⼝2即：（COM1或COM2）.2、将写频器的写频头插⼊车台的写频⼝（MIC ⼝）。

三．写频软件的使⽤：1：启动软件：在写频软件的⽬录下，双击“GM300。

EXE或MS50EXE”,即可进⼊写频软件系统，并显⽰软件的版本号，按任⼀键进⼊主菜单MAIN MENU.（在使⽤时若按ESC键即可回到主菜单）。

2：设置计算机的端⼝：在主菜单下按F9键，再按F3键，即可进⼊设置菜单，⽤TAB键转换到RIB⼀栏中，⽤上下键选择写频器所连接的计算机端⼝（COM1或COM2）选择完成后按F8键保存设置（在以后的使⽤中，若不改变端⼝的情况下，可不再设置）按ESC键返回到主菜单。

3、读(READ)车台的频率和数据：在主菜单MAIN MENU 下按F3键在按F2键，即可读车台，按ESC键返回主菜单。

4、写（COPY）车台的频率和数据：在主菜单MAIN MENU下按F3键，再按F5键⼆次，即可写⼊车台，按ESC键返回主菜单。

GP88S写频教程

摩托罗拉GP88s 写频教程(含写频软件)大家好这里是BH3OOX今天给大家介绍一下GP88s的写频,当然前提是你要有个写频线。

现在就是开写频之旅吧！！！1.安装摩托罗拉出品的CPS写频软件,首先我们安装英文原版,路径默认,安装好后,我们再安装汉化程序,路径默认.安装好后,需要重启电脑.汉化不需要重启电脑.2.连接好数据线打开88s电源3.在桌面右下角会有个快捷图标,点右脚,选择Read Device... 选择端口(连接手台的端口),然后写频程序开始读取88s里的文件.选择对应端口读取数据成功,展开列表主要需要设置3大块,1.是信道设置 2.是信令设置 3.是个性化信道配置大家可以看到我这台机子里只有3个信道信息我们来看一下这个信道里都写了什么,双击,大家可以看到,有收发信频率设置,模拟和数字亚音设置等还可以选择2个自带信令(也就是咱们常说的结束音,大家也就是当结束音用)下面我们来增加一个信道的内容,88s一共有16个储存信道,比如我们增加石家庄439.500中继的信息以下是2个自带信令的设置在信令值这大家可以输入自己喜欢的数字(不懂五线谱可不行哦)BH3OOX在这里特别提醒,必须指定每个旋钮信道列表数据,旋钮才有效好了,这个新加的信道设置好了,开始写入.附软件软件包包括:gp88s编程软件2.0和2.01.rargp88s调整.rarGp88s功率.rar灵敏度调整软件（中文）.rar下载地址:/thread-89-1-1.html这里讲述了主要功能,其他的大家自己先琢磨,我会不断的添加... 祝大家新年快乐73石家庄业余无线电俱乐部BH3OOX2009.12.28。

摩托罗拉P200写频,供大家参考_图文.

摩托罗拉P200写频，供大家参考写频线（不需4008）用的是这个
写频线（需要4008）:
电脑安装98
启动电脑按F8选5进dos
进入软件目录运行软件
进入软件
主界面
F3-F2读频读频
F4-F6编辑频道
编辑好后esc退出主界面F3-F7储存
输入存档名字按F8储存
右上角显示OK
esc退回主界面F10退出黑屏按回车
输入edit
进入编辑界面
按alt再按下箭头上下选open
选择你自己命名的存档
tab键到ok
频率列表
01-06信道，后面的数字是频率自行更改
改好后按alt下箭头save 按alt下箭头到退出
返回dos界面重新运行软件
进入软件F3-F3
选择你自己命名的存档
退回主界面F4-F6确认频率是否正确，正确esc退出
回到主界面F4-F9确认电台频率范围是否在原数值都正确在主界面F3-F8写入
写入
可以退出软件了
说明：
需要9V电池或电源供电，我用的电池。

因P200各种频段都有，有可能写频后会出现
写频后报警无法收发的情况，需要重新写入。

提示：
第一次读频后进行原记录的存档。

最后：本人非专业玩家，请大家共同探讨，有不对的地方请指出。

谢谢。

摩托罗拉MOTO GP88写频教程(含写频扩频软件)

摩托罗拉MOTO GP88写频教程(含写频扩频软件) 硬件连接准备:大家好这里是BD3OOX,下面将有我为大家介绍GP88的写频扩频需要用文件夹GP88KP的写频程序扩频如果只写频打开文件夹 GP88在写频前我们先对软件COM口设置下，一般默认COM1。

在软件的主菜单下选择F9再选F3用回车键选择到RIB ………………COM1COM2 口，按F3可以COM口进行测试连接是否正常。

按F8 保存， F10退出子菜单。

接下来我们就可以正常的写频操作了。

首先读出机器的信息，在主菜单下按 F3再按 F2 读机器信息此过程中注意不能让机器断电。

读频完毕会听到“滴”一声。

此时我们按F10退到主菜单就可以进行编频操作了。

在主菜单下按F4再按F5进入机器的信道编辑Rx FREQUENCY …… （接收频率）Tx FREQUENCY …… （发射频率）Tx SQUELCH Type …… （亚音类型：TPL是模拟亚音，DPL是数字亚音）Tx SQUELCH Code …… （亚音数值）Tx Inhibit on Busy …… （遇忙禁发）Battery Saver …… （省电模式）Tx Signalling Name …… （这里可以选择信令的类型，如果是GP88可能会没有这个选项需要用GP300I VG软件另加信令即可）写好一个信道按F4到下一信道，全部写好16个信道后按F10退回到主菜单把编好的信道频率写入机器。

在主菜单下按F3再按F8 再按 F2（确定）此时和读频过程是一样的以上是 GP88的读写频过程，使用的软件是GP300 05.09 版软件，此软件可以直接给GP88写到业余段不需要TK成GP300后再写频。

关于写信令、不同信道大小功率和调整机器功率和静噪等，有时间我们再另写篇详细的过程。

写频扩频软件的下载地址:/thread-88-1-1.html百度HAM软件共享下载：https:///s/1b6zWi673石家庄业余无线电俱乐部BD3OOX原呼号bh3oox已经停用2009-4-19。

摩托罗拉3107对讲机写频教程

使用时用编程电缆一头和对讲机相连接，另一头和电脑串口相连接。

读频（通过电脑软件从对讲机中读出频率和参数）点击KPG55D按任意键进入主界面，按ALT键弹出菜单，左右方向键移动菜单条到Program，上下方向键移到Read from radio选项，按回车键选定，再按回车键确认读频。

如果机器连接正常就会有进度条显示Now data reading.，完成后显示Done reading the radio data. Press any key。

按任意键。

就可以看到对讲机的频率数据了。

频率输入读好频后或新建文件后在界面里直接以用数字键输入频率，在相应的频率范围内输入合适的频率，接收的频率在第一列，如414.225，输完按回车，发射默认的频率接收的相同，如果发射的频率和接收的相同直接按回车键，如果不同就再输入，输完按回车键，弹到第三列。

该项是接收哑音频，可以直接输入，也可以按F2 键选择相应的哑音频，哑音频分模拟哑音和数字哑音，数字哑音又有数字正码和数字倒码。

如模拟哑音67.0，模拟哑音带小数点的。

数字哑音D023N，D023I。

数字哑音是D字开头的，N代表数字正码，I代表数字倒码。

输入数字正码可以只输D023，默认弹出的就是D023N，输入数字倒码一定要输D023I。

哑音频一般要设置标准的哑音频，按F2键选择的就是标准哑音频，非标准哑音频直接输入。

参数设置按ALT键弹出菜单，左右方向键移动菜单条到Edit，上下方向键移到Optional feature，按回车键选定，弹出菜单有5行设置。

第一行Time out timer(TOT)：发射限时时间设置，就是避免长时间发射造成机器故障设置一个保护时间，超个这个时间就保护不能发射，此时松开发射键后，仍可正常发射，默认值180，一般可调到60，按空格键选择。

第二行Squlech level：静噪级别设置，就是在相应的信号强度下打开声音的级别，数值小就是信号弱一点也可以到开声音，数值大就是信号要强一点才可以打开声音。

系统军刀写频教程

摩托罗拉SYSTEMS SABER系统军刀写频教程
大家好,这里是石家庄业余无线电俱乐部的BD3OOX
下面由我来带大家给摩托罗拉公司出品的老一代手持对讲机系统军刀的写频
本程序用的最多的就是 F2 确认键和 F10 返回退出键
在首页MAIN MENU,F3是读取和写入数据用的,F4是编辑军刀数据用的,主要修改工作都在这里完成,F9是配置端口和文件保存路径的.
第一步按F9开始配置计算机
第二部读取军刀数据
按F10返回到 MAIN MENU开始读取军刀数据
这一步一定要做,不然没有后悔药买
第三部编辑军刀数据
按F6开始编辑信道数据再按F8修改频率
2011-9-26 14:22 上传
结束语
可能有的手台来路有问题,无法读取和写入,一般情况的军刀都是可以按照这个教程完成的!
这里是你的朋友BD3OOX
石家庄业余无线电俱乐部亲情奉献
原创作品未经允许不得用于商业用途
写频软件下载地址:/thread-87-1-1.html
BD3OOX
2014-2-6 新版发布
石家庄业余无线电俱乐部。

Motorola军刀写频说明.

Motorola® Saber™ Radio Service Software User’s Guide业余无线电中文计划注意：·本说明书参照Motorola 68P81062C95-F文档翻译，内容有删改。

·本说明书针对的RSS（Radio Service Software）版本为R07.01.00，该版本软件已经可以支持高时钟频率的计算机，并拥有最全面的功能，推荐您采用。

·译者英语和无线电知识水平有限，难免有错误和不足，敬请各位老师指正！版权声明：The Motorola equipment described in this manual may includecopyrighted Motorola computer programs stored in semiconductor memories or other media. Laws in the United States and other countries preserve for Motorola certain exclusive rights for copyrighted computer programs, including the exclusive right to copy or reproduce in any form the copyrighted computer program. Accordingly, any copyrighted Motorola computer programs contained in the Motorola equipment described in this manual may not be copied or reproduced in any manner without the express permission of Motorola. Furthermore, the purchase of Motorola equipment shall not be deemed to grant either directly or by implication, estoppel, or otherwise, any license under the copyrights, patents or patent applications of Motorola, except for the normal nonexclusive, royalty free license to use that arises by operation of law in the sales of a product.版本：Ver. 0.1（02/12/2007）本项目参与者：暂无请您加入“业余无线电中文计划”，为中国业余无线电发展献出一份力量！第一部分 SERVICE: alignment, service aids, board replacement一、Align Radio Parameters注意：当您修改了本菜单中的任何设置后，您需要为电台重新编程（Reprogram Radio），才能使改动生效。

摩托罗拉saber军刀写频简易教程

Saber 军刀简易写频教程
给saber 军刀写频首先具备下列设备：saber 军刀一部，有串口的计算机一台，MOTO4008写频器一台，再有就是写频软件，下面我就以saberII R
军刀写频为例简单介绍一下写频过程。

先设置计算机使用4008的串口，选择
F9—F3
默认是COM1，文件默认存储在C 盘，注意：如果计算机磁盘格式是NTFS
格式会识别不到。

按F10
回到根目录菜单
选择
F3，读取主机相关文件
确认计算机-写频器-军刀之间连线正常，选择F2
读取文件后会直接跳到上一级目录菜单，按F10回到根目录菜单
按F4进入修改参数菜单，选择F5
进入信道信息修改
下面的终于到了我们要修改的信息了
全部修改完后按F10退出到根目录菜单，选择F3-F8，根据下一步提示选择F2，软件会将修改信息写入军刀
然后看看军刀频率是不是已经修改了，如果修改了说明你已经学会如何写频了：）
写在最后：
1 写频前一定要备份原有文件，免得写错了回不来，备份的文件如果按照时间起名在windows 下察看是16进制的，别当作病毒误删除了啊~~~
2 由于手中只有saberII R 主机，其余的军刀没有试过，不过我想应该都一样，大家自己试一下吧，其它没列出来功能我也没研究出来呢，大家也可以继续完善这个写频过程。

3 写频过成中受到很多HAM 的帮助，这里就不一一列上名字，但还是要感谢大家的帮助，要不我也写不出这个东东。

BG3ALE/小兵 20060902晚于家中。

摩托罗拉改频方法

摩托罗拉(Motorola) GP68 MOTO 扩频以下是BG7RDB/曾山的扩频方法，感谢他的无私奉献！让更多的ham能ham起来。

本人就自己扩U低段GP68时遇到的问题作些补充，希望大家都能顺利写频。

GP68用的写频器目前可以提供，价格18元一个！（也可写MOTO的其他的机型）下载(35.05 KB)2007-9-2 11:17一、写频头的接法和一点小的修改：3.5插头的定义为：根部接GND，顶端接DA TA（BUS+），中间不用接。

写频插到手台的SCI口（手咪口下方）插头如果太大请将前部橡胶稍微削小一点，否则有的时候会插不到位，造成写频失败！二、扩频的步骤:首先，将25针打印口的第6针和第11针短接.1.在DOS下打开TK软件.2.按下13.按下F4.按下R5.输入38后回车.6.最后按下P后再按回车键.7.扩频完成！三、调整偏频的方法:.我用的CP50软件版本是R03.00.00，写频器插在电脑的COM1口，操作如下：1、在纯DOS下运行CP50，按回车键进入主菜单。

2、设置COM口：我用的版本默认是COM2口的，不知道别的版本是否如此。

按F9-F3，再按两次TAB键，接着用上、下方向键选择相应的COM口即可。

（我这里选的是COM1），最后按一次ESC键返回主菜单。

3、调整：在主菜单下按两次F2键，稍等后按F5，会出现一个0-127的进度条，且右下角显示频率403.1750MHZ（U低段机），把频率计放在手台旁边，按F6键为试发射，再按F6键是停止发射。

结合频率计来调整0-127之间的数值使得手台此时的发射频率为403.1750MHZ即可。

4、保存：按F3-F2，此时会出现一个进度条，这是在读手台数据，完了以后按F8，再按F2，又会出现一个进度条，这是在写数据到手台上。

（保存数据这一步好象和别人不同，我这里需要读出手台数据才能写进去大家可以自己试一下，但我这确实是这样操作才能写进去的）注意事项：1、调整频率时一定要按F6试发，否则存储后的数据不会被改动。

军刀写频

本程序用的最多的就是F2 确认键和F10 返回退出键
在首页MAIN MENU,F3是读取和写入数据用的,F4是编辑军刀数据用的,主要修改工作都在这里完成,F9是配置端口和文件保存路径的.
第一步按F9开始配置计算机
第二部读取军刀数据
按F10返回到 MAIN MENU开始读取军刀数据
这一步一定要做,不然没有后悔药买
第三部编辑军刀数据
按F6开始编辑信道数据再按F8修改频率
8、确认数据全部正常写入后，关闭军刀电源，卸下写频线，重新开机即可使用。

从首页按F4
接着按F6
接着按F2 ,进入1200信令调试
调整完后就可以,重复上面的步骤,向军刀写入数据了
这里主要是修改信令发射的顺序和ID号,摩托设备都是互相识别ID的,有屏幕的例如338就可以显示接收到的机器ID
摩托罗拉MOTO SYSTEMS SABER系统军刀编辑左侧按钮定义
编辑左侧按钮定义
按F4进入
按F3进入
按F3进入按钮编辑
需要注意的是这4个按钮不能选择重复项,经过我测试,一般按照这个配置就可以了,别的功能不能用。
