通用技术《三视图的画法》 ppt课件

注意：考虑到尺寸布置的需要，可适当加大各 视图之间的距离，
c、在图纸上画出各视图的中心线、对称线、轴线 及其他基准线。
d、 画底稿 用稍硬的铅笔（2H铅笔）。 画图顺序：为由大到小、由外形到内形及3 个 视图配合作图，使每个部分符合“长对正、高平 齐、 宽相等”的投影规律。
e、检查和描深 底稿完成后，按原画图顺序仔细检查，纠正 错误和补充遗漏，用 HB 或 B 铅笔按标准线描出 各线条。
3、两直线相交处要避免间隙或线段出界。 4、两线相切的切点处，应画成一条线粗。
三个视图的位置
选择主视图 是主要视图。选择表现形态结构最多的面，同 时兼顾其他两个视图 虚线尽量少
画图步骤 a、确定画图比例和图纸幅面
根据所画物体的大小和复杂程度选用 b、布置视图位置
主视图确定之后，其他两个视图也就相应地确定了。
练一练： 画出球体 的三视图
球的形成
俯
左
球体
圆锥体
圆锥 的 形成
俯
左
圆锥
三视图的作图步骤
1.确定视图方向
俯视图方向
2.先画出能反映物体
真实形状的一个视图 左视图方向
3.运用长对正、高平 齐、宽相等的原则画 出其它视图
4.检查,加深,
主视图方向
加粗。
强调的知识点：
（1）形体可见轮廓线画粗实线， 不可见轮廓线画虚线
画图时应注意的问题 1、先画主体部分，后画次要部分。 2、几个视图要配合着画。
不要先画完一个视图，再画另一个视图。
3、各部分之间画出分界线
4、描深时先画圆或圆弧，后画直线，不可Baidu Nhomakorabea见 部分用虚线画出，对称线、轴线和圆的中心 线均用点划线画出。
练一练： 画出圆柱 的三视图
圆柱的形成
俯
左
圆柱
球体
复习
一、 正投影的基本特征
真实性
积聚性 收缩性
真实性 物体上的平面(或直线)， 与投影面平行时，它的投
影反映实形(或实长)。
积聚性 物体上的平面(或直线)， 与投影面垂直时，它的投 影积聚为一直线(或一点)。
收缩性 物体上的平面(或直线)， 与投影面倾斜时，它的投 影缩小(或缩短)。
二、三个视图之间的投影规律为：
主视图和俯视图都反映了物体的长度，而且长对正； 主视图和左视图都反映了物体的高度，而且高平齐； 俯视图和左视图都反映了物体的宽度，而且宽相等。

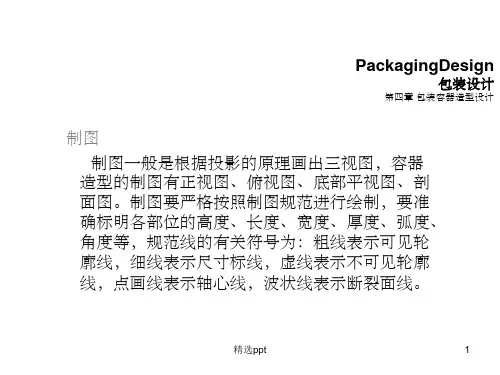

3、三视图的画法 笔：粗实线 矩形笔； 其余
园锥形笔
线：粗实线 可见的轮廓线
虚线 细实线
不可见看的轮廓线 尺寸标注线
点划线 中心线、对称线、轴线
画法说明 1、同一张图样中，同类图线的宽度应基本一致。 2、虚线、点划线相交时，应使两小段相交。
主视
（2）两形体相邻表面不平齐画出分界线， 两形体相邻表面平齐不画分界线
(3)形体有对称的切槽,画视图时为了表达对称性 一般画出中心线(点划线)
(2)根据轴测图，补全主视图和侧视图中 所缺漏的线条，并补画俯视图
