配管配线工程计量与计价

预留长度的计算
(2)导线进入开关箱、柜及设备预留长度 见P71表 2.6-4
线路分支接头线、进入灯具及明暗开关、插座、按 钮等预留导线长度已分别综合在相应定额中，不得 另行计算导线长度。
(3)导线与设备相连需焊(压)接线端子 按“个”计 量，用相应定额。
电线预留
配管、配线工程
P69例题
一栋7层建筑，各层层高为3.6m。该建筑6层某一房 间的照明平面图和系统图如图2.6-2及图2.6-3所示。 图中：照明平面图比例为1：100；灯具为2*40W双 管荧光灯盘，采用嵌入式安装；照明配电箱箱底距 楼面1.5m，暗装，箱外型尺寸为：宽X高X厚： 430mm*280mm*90m；吊顶内电线管的安装高度为 3.2m，垂直布管暗敷设在墙内。要求计算配管和管 内穿线的清单工程量，并编制配管和管内穿线的工 程量清单
• 主材: 镀锌钢管ø20 4.5元/米，开关盒 2.4元/个，接 线盒2.4元/个，阻燃绝缘导线
工作过程
1，分组完成工程量计算和清单编制。 2，对其完成情况进行评定。 3，分组编制配管的综合单价。 4，对其编制成果进行评定。
工程量计算
配管（或称套管）工程以所配线管材质和敷设方式 以及按管规格划分定额，如表4. 4所示。
练习
编制配管和配线的综合单价 电线管φ20 ：5元/米；灯头盒48*48*28 ： 2.8元/个；BV2.5mm 元/米
工程量清单综合单价分析表
工程量清单综合单价分析表
分组完成作业
完成教室的电气工程平面图 完成配管配线的工程量计算 编制清单
练习
教室内用塑料线槽配线，工程量为： 39*19 为10米、1.77元/ 米；24*14 为15米、 2.94元/ 米；ZRBV2.5mm为100米，1.8元/ 米； 编制配管配线工程清单 计算塑料线槽39*19 的综合单价 计算电线的综合单价
绝缘子
绝缘子配线
配线工程分类2
当绝缘子配线跨越需拉紧装置时，按“套”计算制 作安装，用第二篇第十二章相应子目。
③槽板配线，分为木槽板(CB)配线、塑料槽板(VB) 配线，还分为两线式与三线式；按敷设在木、砖、 砼等不同结构上和导线规格，以“线路延长米”计 量。
④塑料护套线配线，不论圆型、扁型、轨型护套线， 以二芯、三芯为区别，按“单根线路延长米”计量。 塑料护套线沿钢索敷设时，必须列项计算钢索架设 及钢索拉紧装置两项
系统图
配管清单工程量计算
1) 工程量用比例尺在平面图中量取，并量取 至灯具中心及墙中。 N1回路电线管明敷设工程量： 3.9*2+1.8+4.9=14.5(m) N2回路电线管明敷设工程量： 3.9*2+1.8+1.3=10.9(m) 电线管明敷设工程量：14.5+10.9=25.4(m)

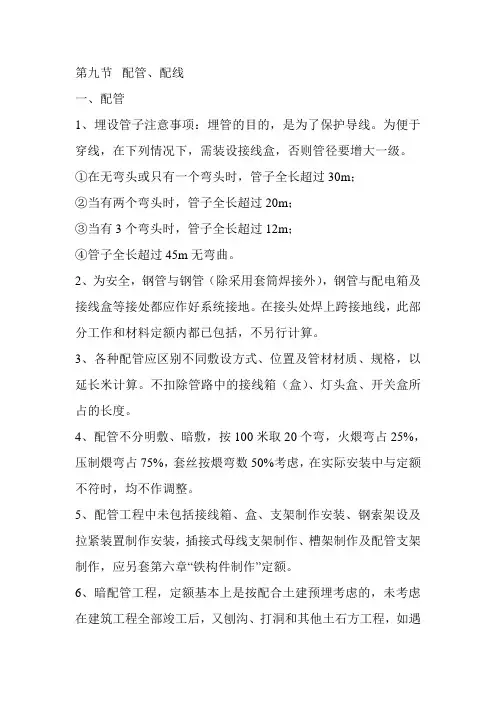

工程量计算
工程量计算规则：各种配管工程量以管材质、规格、 和敷设方式不同，以“延长米”计算，不扣除接线 盒、灯头盒、开关盒所占长度。
计算要领：从配电箱起按各个回路进行计算，或按建筑物自 然层划分计算，或按建筑平面形状特点及系统图的组成特点 分片划块计算，然后汇总。千万不要“跳算”，防止混乱， 影响工程量的正确性。
百度文库线工程分类
①线夹配线，线夹配线分瓷夹板和塑料夹板配线，它们还分为 两线式与三线式，按敷设在木、砖、砼等不同的结构上和导线 规格，以“线路延长米”计量。 ②绝缘子配线，分为鼓形绝缘子(瓷柱)、针式绝缘子和蝶式绝 缘子配线，以“单线延长米”计量。 绝缘子配线定额又分沿墙、柱、屋架或跨屋架、跨柱敷设，计 算工程量时分别计算。需要支架时按施工图规定或标准图计算 支架质量(100ks)，并列项计算支架制作。
配线工程分类3
⑤线槽配线，金属线槽和塑料线槽(GXC、VXC)，线 槽安装按“m”计量，金属线槽宽<100mm时用加强 塑料线槽定额，>100mm的母线槽时用槽式桥架定额。 线槽进出线盒以容量分档按“个”计量；灯头盒、 开关盒按“个”计量； 线槽内配线以导线规格分档，以“单线延长米”计 量。线槽需要支架时，要列支架制作与安装两项。
接线盒
工程量计算
计算方法：水平方向敷设的线管，以电气施 工平面布置图的线管走向和敷设部位为依据 p35（符合表2.1-4），并借用建筑物平面图所 标墙、柱轴线尺寸进行线管长度的计算，
配管、配线工程
垂直方向敷设的管
其工程量计算与楼层高度及与箱、柜、 盘、板开关等设备安装高度有关。
当埋地配管时，水平方向的配管按墙、 柱轴线尺寸及设备定位尺寸进行计算。 穿出地面向设备或墙上电气开关配管时， 按埋地深度和引向墙、柱的高度进行计 算。
配管、配线工程
配电箱
配管、配线工程
定额的套用
(1)当管穿出地面时，沿墙引上管长度(h)加上地面厚 度，或设备基础高，或出地面150-200mm长度，即 为配管长度。
(2)在钢索上配管时 另外计算钢索架设和钢索拉紧 装置制作与安装两项。
(3)当动力配管发生刨砼地面沟时 以沟宽分档，以 “m”计量，用相应定额。
(4)在吊顶内配管敷设时 用相应管材明配线管定额。 (比较明、暗两种配管的定额)
吊顶内配管
定额的套用2
(5)电线管、钢管明配、暗配均包括刷防锈漆，若 图纸设计要求作特殊防腐处理时，按第十一篇 《刷油、防腐蚀、绝热工程》定额规定计算防腐 处理工程量并用相应定额。 (6) 配 管 工 程 包 括 接 地 ， 不 包 括 支 架 制 作 与 安 装 支架制作安装另立项计算
金属桥架
结束
配管配线必须符合一定的要求，在此基础上还要包 括管子选择、管子加工、管子敷设和穿线等几道工 序。
电线管容量
配线工程
配管内穿线工程量计算 (1)管内穿线 分照明线路和动力线路穿线，用铝 芯线、铜芯线、补偿导线和多芯软线分类，以不同 导线截面分档，按“单线延长米”计量。导线截面 超过6mm2以上的照明线路，按动力穿线定额计算。 管内穿线长度可按下式计算： 管内穿线长度=(配管长度+导线预留长度)*同截面导 线根数
配管接线箱、盒安装工程量计算
明配管和暗配线管，均发生接线盒(分线盒)或 接线箱安装，或开关盒、灯头盒及插座盒安装， 它们均以“个”计量。其箱盒均为未计价材料。 （1）接线盒产生在管线分支处或转弯处。如 图所示
接线盒
插座盒
接线盒
配管、配线工程
配 管、 配 线 工 程
配管配线工程安装
配管配线常使用的管子有水煤气钢管(又称焊接钢 管，分镀锌和不镀锌两种，其管径公称直径计算)、 电线管(管壁较薄、管径以外径计算)、硬塑料管、 半硬塑料管、塑料波纹管、软塑料管和软金属管(俗 称蛇皮管)等。
米。
问题
• 问题一根据图示内容、《建设工程工程量清单计价规 范》的规定编制分部分项工程量清单，并将计算过程 及结果填入答题纸“分部分项工程量清单”表中。(10 分)
• 问题2:根据给出的主材价格计算镀锌钢管敷设项目和 管内穿线项目的工程量清单综合单价，并分别填入答 题纸“分部分项工程量清单综合单价计算”表中。
2)电线管暗敷设工程量计算电线管暗敷设 工程量：(3.2-1.5-0.28)*2=2.84(m) (2)管内穿线清单工程量计算管内穿线工程 量：(25.4+2.84)*3=84.72(m) 管内穿线定额工程量计算管内穿线工程量： (25.4+2.84)* 3+（0.43+0.28）*2 *3=88.98(m)
配管配线工程计量与计价
说明
• 1．照明配电箱AZM电源由本层总配电箱引来， 配电箱为嵌入式安装。
• 2．管路均为镀锌钢管ø20沿墙、顶板暗配，顶 管敷管标高4.50m。管内穿阻燃绝缘导线ZRBV500 1.5mm2。
• 3．开关控制装饰灯FZS-164为隔一控一。 • 4．配管水平长度见图示括号内数字，单位为
