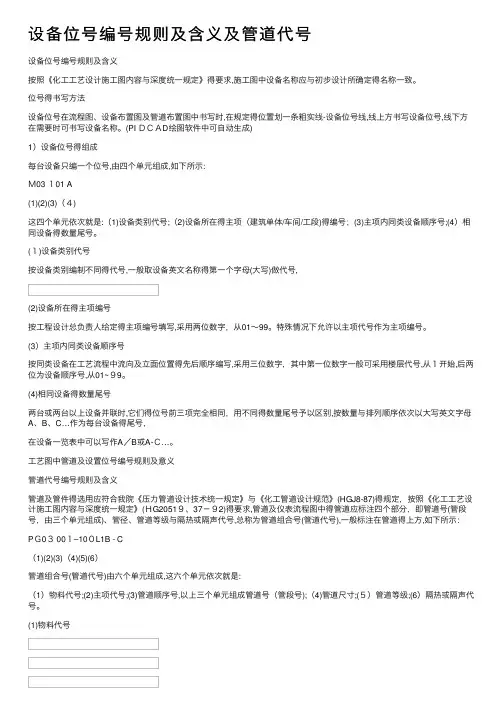

1 设备位号编号规则及含义按照《化工工艺设计施工图内容和深度统一规定》的要求施工图中设备名称应
与初步设计所确定的名称一致。

位号的书写方法设备位号在流程图、设备布置图及管道布置图中书写时在规定的位置划一条粗实线-设备位号线线上方书写设备位号线下方在需要时可书写设备名称。

P
IDCAD绘图软件中可自动生成
1设备位号的组成每台设备只编一个位号由四个单元组成如下所示
M 03 101 A 1234这四个单元依次是
1设备类别代号
2设备所在的主项建筑单体/车间/工段的编号
3主项内同类设备顺序号
4相同设备的数量尾号。

1设备类别代号按设备类别编制不同的代号一般取设备英文名称的第一个字母大写做代号具体规定如下
设备
设备分类代号设备类别设备类别代号
塔 T 过滤器 F
泵 P 干燥器 D
压缩机、风机 C 计量设备 W
换热器 E 起重运输设备 L
反应器/罐 R 锅炉 B
容器罐、槽 V 火炬、烟囱 S
其它机械 M 其它设备 X
2设备所在的主项编号按工程设计总负责人给定的主项编号填写采用两位数字从01 99。

特殊情况下允许以主项代号作为主项编号。

3主项内同类设备顺序号按同类设备在工艺
流程中流向及立面位置的先后顺序编写采用三位数字其中第一位数字一般可采用楼层代号从1开始后两位为设备顺序号从01 99。

4相同设备的数量尾号 2 两台或两台以上设备并联时它们的位号前三项完全相同用不同的数量尾号予以区别按数量和排列顺序依次以大写英文字母A、B、C…作为每台设备的尾号在设备一览表中可以写作A/B或A-C…。

工艺图中管道及设置位号编号规则及意义
管道代号编号规则及含义管道及管件的选用应符合我院《压力管道设计技术统一规定》和《化工管道设计规范》HGJ8-87的规定按照《化工工艺设计施工图内容和深度统一规定》HG20519.37-92的要求管道及仪表流程图中的管道应标注四个部分即管道号管段号由三个单元组成、管径、管道等级和隔热或隔声代号总称为管道组合号管道代号一般标注在管道的上方如下所示
PG 03 001 – 100 L1B - C 12 3456
管道组合号管道代号由六个单元组成这六个单元依次是
1物料代号2主项代号3管道顺序号以上三个单元组成管道号
管段号4管道尺寸5管道等级6隔热或隔声代号。

1物料代号 a.工艺物料代号 PA
工艺空气 PL 工艺液体
PG 工艺气体 PL1 工艺液体
PGL 气液两相流工艺物料 PLS 液固两相流工艺物料
PGS 气固两相流工艺物料 PS 工艺固体
PW 工艺水 B辅助、公用工程物料代号 1
空气 3水
AR 空气 TW 一次上水
CA 压缩空气 DW 饮用水
IA 仪表空气 DM 去离子水
2蒸汽、冷凝水 PW 纯水
LS 低压蒸汽饱和或微过热 WFI 注射水
LUS 低压过热蒸汽 WS 循环水(供)
MS 中压蒸汽饱和或微过热 WR 循环水(回)
MUS 中压过热蒸汽 CWS 冷冻水(供)
S1 0.1MPa蒸汽 CWR 冷冻水(回)
S3 0.3MPa蒸汽 BS 冷冻盐水(供) 3
S6 0.6MPa蒸汽 BR 冷冻盐水(回) …… HWS 热水(供)
PS 纯蒸汽 HWR 热水(回)
SC 蒸汽冷凝水 BW 锅炉供水
TS 伴热蒸汽
4
其它
VT 排气 DR 下水/排污
VE 真空 CS 化学污水
N 气
主项代号按工程设计总负责人给定的主项编号填写采用两位数字从0199。

特殊情
况下允许以主项代号作为主项编号。

3管道顺序号
相同类别的物料在同一主项内以流向先后为序顺序编号采用三位数字从0
01999。

4管道尺寸
一般标注公称尺寸以mm为单位只注数字不注单位。

5管道等级管道等级号由下列三个单元组成L 1 B123 1
第一单元为管道的公称压力MPa等级代号用大写英文字母表示。

A K用于ANSI标准压力等级代号其中I、J不用L Z用于国内标准压力等级
代号其中O、X不用。

常用的国内标准压力
等级代号L——1.0MPaM——
1.6MPaN——
2.5MPaP——4.0MPa2第二单元为顺序号用阿拉伯数字表示
由1开始。

3第三单元为管道材质类别用大写英文字母表示与顺序号组合
使用。

A
——铸铁
1G ——聚丙烯塑料
B
—碳钢
2G
—聚四氟乙烯塑料
1E
——304不锈钢
2E —316L不锈钢
H ——衬里及内防腐 *管道等级表的格式见《化工工艺设计施工图内容和深度统一规定》6隔热或隔声代号代号
功能类型备注
H
保温采用保温材料
C
保冷采用保冷材料 4
P
人身防护采用保温材料
D
防结露采用保冷材料
N 隔声采用隔声材料。
