节气门故障以及排除方法带电路图
大众车电子节气门故障分析

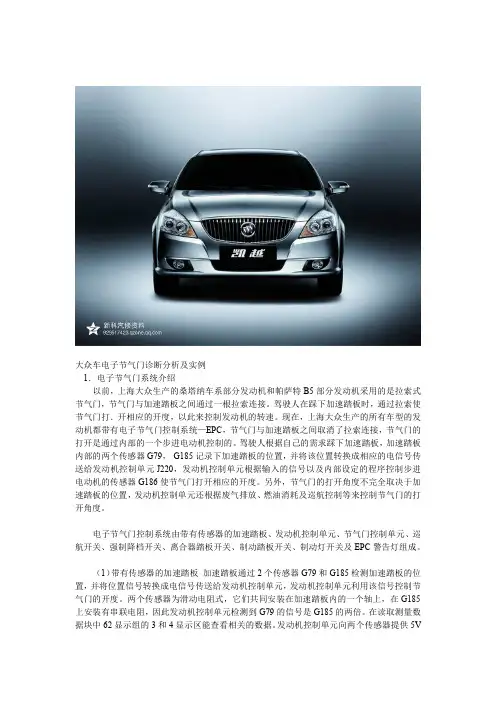

大众车电子节气门诊断分析及实例1．电子节气门系统介绍以前，上海大众生产的桑塔纳车系部分发动机和帕萨特B5部分发动机采用的是拉索式节气门，节气门与加速踏板之间通过一根拉索连接。
驾驶人在踩下加速踏板时，通过拉索使节气门打．开相应的开度，以此来控制发动机的转速。
现在，上海大众生产的所有车型的发动机都带有电子节气门控制系统—EPC，节气门与加速踏板之间取消了拉索连接，节气门的打开是通过内部的一个步进电动机控制的。
驾驶人根据自己的需求踩下加速踏板，加速踏板内部的两个传感器G79，G185记录下加速踏板的位置，并将该位置转换成相应的电信号传送给发动机控制单元J220，发动机控制单元根据输入的信号以及内部设定的程序控制步进电动机的传感器G186使节气门打开相应的开度。
另外，节气门的打开角度不完全取决于加速踏板的位置，发动机控制单元还根据废气排放、燃油消耗及巡航控制等来控制节气门的打开角度。
电子节气门控制系统由带有传感器的加速踏板、发动机控制单元、节气门控制单元、巡航开关、强制降档开关、离合器踏板开关、制动踏板开关、制动灯开关及EPC警告灯组成。
（1）带有传感器的加速踏板加速踏板通过2个传感器G79和G185检测加速踏板的位置，并将位置信号转换成电信号传送给发动机控制单元，发动机控制单元利用该信号控制节气门的开度。
两个传感器为滑动电阻式，它们共同安装在加速踏板内的一个轴上，在G185上安装有串联电阻，因此发动机控制单元检测到G79的信号是G185的两倍。
在读取测量数据块中62显示组的3和4显示区能查看相关的数据。
发动机控制单元向两个传感器提供5V电源，两个传感器分别有独立的电源、接地信号线。
（2）节气门控制单元节气门控制单元根据发动机控制单元发出的指令，使节气门打开相应的开度，并通过两个节气门开度传感器将节气门的位置反馈给发动机控制单元。
节气门控制单元内部由节气门电动机G186、汽修资料与技术qq929517423节气门开度传感器1-G187、节气门开度传感器2-G188组成。
车辆节气门位置传感器故障的原因和修复步骤
车辆节气门位置传感器故障的原因和修复步骤车辆的节气门位置传感器是引擎管理系统中的重要组成部分，它负责监测和控制发动机节气门的开闭程度，以确保发动机能够正常工作。
然而，由于各种原因，节气门位置传感器可能会出现故障，导致发动机性能下降甚至无法启动。
本文将探讨车辆节气门位置传感器故障的原因，并提供修复步骤。
一、故障原因1. 传感器脏污车辆行驶时，进气系统中会产生油污、灰尘和颗粒物等污染物，这些污染物可能会沉积在节气门位置传感器上，影响其正常工作。
长期使用后，传感器可能会积累足够的脏污，从而导致故障。
2. 传感器损坏传感器由于长时间工作或受到外界碰撞等原因，可能会出现部件磨损、松动或损坏的情况。
这些问题会导致传感器无法准确地感知节气门的位置，从而使发动机无法正常运转。
3. 传感器电路故障节气门位置传感器通过电路将收集到的数据传输给发动机控制单元（ECU），如果传感器的电路出现问题，比如接线不良、短路或断路等，将导致传感器无法与ECU正常通信，从而出现故障。
二、修复步骤1. 清洁传感器如果传感器上有积聚的脏污，首先需要进行清洁。
可以使用专用的清洁剂或者汽油浸泡来清洁传感器。
在清洁传感器之前，请务必先切断车辆的电源，并等待足够的时间以便传感器冷却。
使用软刷子和清洁剂轻轻刷洗传感器上的脏污，确保获得彻底的清洁。
清洁后，将传感器彻底晾干，并再次检查是否有残留的污染物。
2. 检查传感器连接检查传感器连接是否牢固，插头是否松动或腐蚀。
如果有问题，可以使用适当的工具将插头连接好，或者更换损坏的插头。
确保传感器连接紧密可靠，以确保正常的信号传输。
3. 检查传感器电路使用万用表或测试仪器测量传感器电路的电阻和电压。
比较测量结果与车辆制造商提供的规范数值，确保电路工作正常。
如果发现电路故障，可以采取修复措施，比如重新布线、更换损坏的电路元件等。
4. 更换传感器如果经过上述步骤后，发现节气门位置传感器仍无法正常工作，则可能需要更换传感器。
汽车发动机故障诊断与维修 9-3 学习任务九 子任务3 节气门位置传感器故障诊断与修复
知识准备
一、节气门位置传感器分类
节气门位置传感器根据其输出信号 的特点，节气门位置传感器有开关量输 出型（触点式）、线性输出型和综合型 三类，多数车型使用线性输出型节气门 位置传感器。 按内部结构原理的不同，节气门位 置传感器分为电位计型和霍尔元件型。 电位计型节气门位置传感器属于接触式 传感器，利用可变电阻原理。霍尔元件 型属于非接触式传感器，利用霍尔效应 原理，无接触磨损，工作可靠。
应的霍尔电压。传感器与ECU连接电路示意图如图所示，节气门位置传感器有四根
导线，ECU通过VC端子给节气门位置传感器提供5V电源，传感器经过E端子通过 ECU搭铁，该传感器有两路信号输出信号VTA1和VTA2。VTA1用于检测节气门开度 ，VTA2用于检测VTA1的故障。传感器信号电压与节气门开度成比例，在0V和5V之 间变化，此信号被送至发动机ECU作为节气门开度信号
知识准备
1.线性输出型节气门位置传感器
2）工作原理
《汽车发动机故障诊断与修复》
在传感器内，信号线与滑动触点相连，滑动触点可在电源和搭铁的两个端子之间滑动。当节气门开度 变化时，滑动触点沿电阻器移动，根据“串联分压”的电学原理，ECU利用内部的电阻R，使传感器输出 的信号电压也随之变化。滑动电阻上任何一点的电压值都与节气门开启的角度成一定比例，该电压就是 节气门位置传感器的输出信号。
《汽车发动机故障诊断与修复》
下面以线性输出型节气门位置传感器和霍尔式节气门位置传感器为例，介绍节气门位置传 感器的结构组成与工作原理。
线性输出型
节气门位置传感器
霍尔式
知识准备
1.线性输出型节气门位置传感器
《汽车发动机故障诊断与修复》
1）结构组成 线性输出型节气门位置传感器是线性可变电阻结构，按内部结构原理可以称为“电位计型节气门位置传 感器”，其滑动端子由节气门轴带动，传感器内部一般有一个电阻器，一个滑动触点。为提高系统可靠性，从 冗余设计或失效保护的角度考虑，目前的电位计型节气门位置传感器一般设计有两个电阻器，两个滑动触点， 两路信号输出。
浅析日产天籁电子节气门电路故障的检修[权威资料]
![浅析日产天籁电子节气门电路故障的检修[权威资料]](https://img.taocdn.com/s3/m/1d97ca76dcccda38376baf1ffc4ffe473368fd9a.png)
浅析日产天籁电子节气门电路故障的检修本文档格式为WORD,感谢你的阅读。
[摘要]本文以日产天籁轿车电子节气门电路中的保险丝接触不良，导致电控系统进入失效保护状态，车辆加速不良为例。
通过运用专用设备、工具对发动机故障码、数据流进行分析、诊断，再结合维修手册对电控系统的各部件逐一排查。
[关键词]电子节气门加速不良故障码TK228 A 1009-914X（2014）24-0000-01引言：电子节气门是现代的汽车电子技术不断提升的特征之一，它主要由加速踏板位置传感器、ECM（发动机控制模块）、电子节气门体等组成。
加速踏板位置传感器将驾驶员驾驶意图通过电信号传给ECM，ECM计算出最佳的节气门位置，发出控制信号给节气门电机以执行，ECM通过CAN系统与其它控制单元通讯，根据得到的节气门位置、发动机转速、车速等信号不断修正节气门的最佳位置，使节气门开度符合驾驶员所需要的理想状态，从而提高发动机的动力性、燃油经济性和排放性。
一、故障现象有一辆日产天籁2.5XL轿车，行驶里程25316KM，发动机型号为VQ25。
车辆停放一段时间后启动，发动机故障灯点亮并加油不起，即使踩尽油门发动机也只能到1500r/min，车子无法正常行驶，将车辆开到的维修厂进行了常规的检查但未发现有故障。
放置几天再次用车时，故障又出现。
二、故障原因分析经问诊，此车之前车头曾发生过事故，当时发动机控制模块（ECM）上用来卡住线束插头的卡子被撞断，只是用扎带把插头固定。
用日产专用电脑consult 3 plus对车辆进行诊断，读出以下三个故障码：P2100 ETC电机电源-B1、P2101 ETC功能电路-B1、P2118 ETC电机-B1.并且这几个故障显示为历史故障，经过常规的检查，怀疑ECM插头松动接触不良，在插头打玻璃胶再加上扎带固定后，删除故障码后反复试车，车辆正常。
但几天过后故障又现，既然发动机故障灯点亮，那就从故障码所涉及的部件深入检查。
迈腾B8L车电子节气门系统解析及故障1例

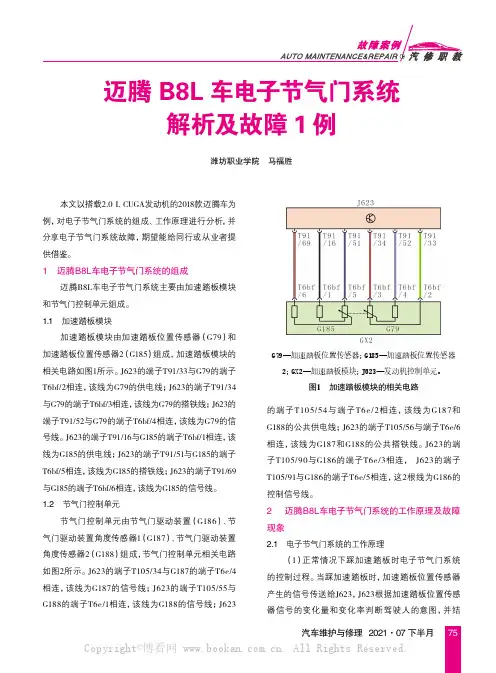

本文以搭载2.0 L CUGA 发动机的2018款迈腾车为例，对电子节气门系统的组成、工作原理进行分析，并分享电子节气门系统故障，期望能给同行或从业者提供借鉴。
1 迈腾B8L车电子节气门系统的组成迈腾B8L 车电子节气门系统主要由加速踏板模块和节气门控制单元组成。
1.1 加速踏板模块加速踏板模块由加速踏板位置传感器（G79）和加速踏板位置传感器2（G185）组成，加速踏板模块的相关电路如图1所示。
J623的端子T91/33与G79的端子T6bf/2相连，该线为G79的供电线；J623的端子T91/34与G79的端子T6bf/3相连，该线为G79的搭铁线；J623的端子T91/52与G79的端子T6bf/4相连，该线为G79的信号线。
J623的端子T91/16与G185的端子T6bf/1相连，该线为G185的供电线；J623的端子T91/51与G185的端子T6bf/5相连，该线为G185的搭铁线；J623的端子T91/69与G185的端子T6bf/6相连，该线为G185的信号线。
1.2 节气门控制单元节气门控制单元由节气门驱动装置（G186）、节气门驱动装置角度传感器1（G187）、节气门驱动装置角度传感器2（G188）组成，节气门控制单元相关电路如图2所示。
J623的端子T105/34与G187的端子T6e/4相连，该线为G187的信号线；J623的端子T105/55与G188的端子T6e/1相连，该线为G188的信号线；J623的端子T105/54与端子T6e/2相连，该线为G187和G188的公共供电线；J623的端子T105/56与端子T6e/6相连，该线为G187和G188的公共搭铁线。
J623的端子T105/90与G186的端子T6e/3相连， J623的端子T105/91与G186的端子T6e/5相连，这2根线为G186的控制信号线。
2 迈腾B8L车电子节气门系统的工作原理及故障现象2.1 电子节气门系统的工作原理（1）正常情况下踩加速踏板时电子节气门系统的控制过程。
节气门位置传感器信号不良故障排除___

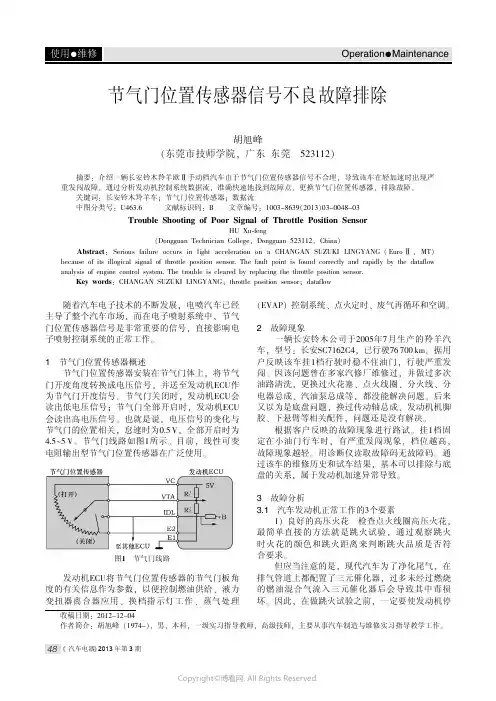

节气门位置传感器信号不良故障排除胡旭峰(东莞市技师学院,广东东莞523112)摘要:介绍一辆长安铃木羚羊欧Ⅱ手动档汽车由于节气门位置传感器信号不合理,导致该车在轻加速时出现严重发闯故障。
通过分析发动机控制系统数据流,准确快速地找到故障点,更换节气门位置传感器,排除故障。
关键词:长安铃木羚羊车;节气门位置传感器;数据流中图分类号:U463.6文献标识码:B 文章编号:1003-8639(2013)03-0048-03收稿日期:2012-12-04作者简介:胡旭峰(1974-),男,本科,一级实习指导教师,高级技师,主要从事汽车制造与维修实习指导教学工作。
Trouble Shooting of Poor Signal of Throttle Position SensorHU Xu⁃feng(Dongguan Technician College,Dongguan 523112,China)Abstract :Serious failure occurs in light acceleration on a CHANGAN SUZUKI LINGYANG (Euro Ⅱ,MT)because of its illogical signal of throttle position sensor.The fault point is found correctly and rapidly by the dataflow analysis of engine control system.The trouble is cleared by replacing the throttle position sensor.Key words :CHANGAN SUZUKI LINGYANG;throttle position sensor;dataflow随着汽车电子技术的不断发展,电喷汽车已经主导了整个汽车市场,而在电子喷射系统中,节气门位置传感器信号是非常重要的信号,直接影响电子喷射控制系统的正常工作。
发动机电子节气门的常见故障与案例分析
一、电子节气门简介 电子节气门是整个发动机系统中的重要 组成部分，调整电子节气门可以控制发动机 的进气量，最终实现控制发动机转速和输出 功率。 汽油机燃烧系统中的化油器实现了气管 道内的油气混合，汽油和空气混合和空燃比 的控制是通过化油器来实现的，化油器中的 节气阀来控制不同符合所需要的进气量。化 油器结构简单、价格便宜、维修方法使其成 为汽油机燃烧系统中必不可少的配备，但在 使用中其所带来的弊端也是不容忽视的，节 气阀无法精确的控制混合器的浓度，汽油燃 烧不完全带来了更多的环保隐患，气阻和结 冰现象也严重影响了使用体验。 二、电子节气门传感器故障 （一）故障现象 电子节气门出现故障时会向电脑传递故 障信号，短路等故障均会导致发动机怠速不 稳、加速不良、尾气排放异常等现象。 （二）故障原因 电子节气门传感器的作用是向发动机 ECU 发送怠速信号、负荷信号、加速负荷信号等， ECU 在接收到这些信号后用电子节气门传感器 传递的信号内容来调整怠速、喷油脉宽和加 速异步喷油控制。当电子节气门传感器发生 故障后，无法向发动机电脑发送信号或者发 送错误喜好，导致电子节气门无法正常的调 整怠速和喷油脉宽，因此汽车会出现怠速不 稳、加速不良、初始位置失准，初始电压过 高偏高或偏低。成怠速不稳，lDL 为 OFF, 使 IAC 不工作，造成怠速不稳。起步加速无 IDL 的为 OFF 信号输出，丧失了“异步喷射”的 能力，使车辆的最原始电压过低时，车子加 速性能变坏。相反，断油功能会造成 IDL 持 续导通的时间过长，游车。 （三）故障排除
论 坛 FORUM
发动机电子节气Βιβλιοθήκη 的常见故障与案例分析黄爱维
摘要：电子节气门作为汽车发动机中的重要组成部分，其是否能够正常工作直接关乎汽车的正常行使。电子节气门在使用过程中的故障主要有电子 节气门进气系统故障、电子节气门自适应功能设定障碍、电子节气门油门位置传感器故障、电子节气门脏污、电子节气门体漏气几种类型，本文对 电子节气门的由来进行详细介绍的基础上，介绍了电子节气门常见故障，包括故障现象、故障原因和故障排除方法，通过具体案例来帮助维修人员 进一步的了解电子节气门故障诊断和排除的方法。 关键词：发动机；电子节气门；常见故障
电子节气门控制系统故障诊断与排除 ppt课件
PPT课件
3
电子节气的结构
1.气缸 2. 转速传感器 3.节气门位置传感器 4.节气门执行器 5.节气门 6.加 速踏板位置传感器 7.车速传感器 8.变速器 9.加速踏板 10. 节气门电子控制单 元（ECU）
PPT课件
4
电子节气门的常见故障
1.节气门卡死 2.怠速过高或过低 3.猛踩油门，车辆却提不起速。 4.节气门脏污
PPT课件 7
雪佛兰2011款科鲁兹节气门电路说明
PPT课件
8
电子节气门的故障诊断流程
步骤 1、外观 检查 操作流程及注意事项 检查节气门的连接是否平滑、有无卡涩现象。 是 清洗节气门 否 下一步
2、发车 检查
3、读故 障码 4、检查 节气门 怠速、 温度、 5、检查 加速踏 板位置 传感器 6、检查 电机及 电磁离
PPT课件
5
电子节气门故障诊断流程图
外观检查 否
检查节气门是否有老化卡滞 发车检车
是 否
更换或清洗节气门 检查电机及电磁离合器
是
查维修手册
是
否
更换传感器
读取数据流， 检查检查节气门开度，油门踏 板位置数据是否正常
否
更换电机及电磁离合器
用万用表测电机及电磁离 合器的电阻是否正常
是
检查模块
更换车身模块或 发动机模块
否
测车身控制模块与 发动机控制模块连接是否正常
否
PPT课件
6
电子节气门控制原理
电机 节气门控 制单元 节气门位置传 感器 发动机 ECU 传动系统 T CU
通过节气门传感器测量加速踏板位置信号(即驾驶员的意图)，经电子控制 单元运算处理后驱动节气门体上的电动机转动，从而带动节气门盘片旋转 到指定的开度。
任务三节气门位置传感器检修
二、节气门位置传感器(TPS)
作用： 反应节气门开度（负荷）旳大小，鉴定发动机怠速、
部分负荷、全负荷工况，实现不同旳控制模式；反应节气 门变化快慢（加速、减速），实现加速加浓和减速减油或 断油控制。
开关触点式节气门位置传感器
节气门 怠速（节气门 位置 关闭）
开关触点
IDL
0V
（0）
部分负荷（部 分开启）
+B或5V （1）
全负荷（节气 门全开）
+B或5V （1）
PSW
+B或5V （1）
+B或5V （1）
0V （0）
2.滑动电阻式节气门位置传感器
滑动电阻式节气门位置传感器旳设计预防了开关式节气 门传感器只能检测发动机怠速工况和全负荷工况旳弊端， 这种传感器采用滑动电阻，能够取得节气门开关从全闭 到全开连续变化旳信号，从而更精确地判断发动机旳运 营工况。
出于可靠性旳考虑，使用G187和G188两个传 感器来反馈节气门位置，而且这两个滑动电位计使 用共同旳电源线和接地线（和油门踏板传感器不 同），其输出电压信号互为反向，便于自检故障。
不允许打开电子节气门。更换节气门后必须重新基 本设定。
电子油门控制系统(EPC)-其他传感器
电子油门控制系统旳故障灯K132位于仪表板上，表面为黄色， 上有“EPC”标志。接通点火开关，指示灯会亮3秒。
电子油门控制系统(EPC)-油门踏板模块
油门踏板模块是由踏板总成，踏板位置传感器G79和G185 构成。使用2个传感器是为了最大程度确保可靠性，技术上称 为“冗余系统”。发动机控制单元经过传感器提供旳可靠信 号，来控制节气门旳开度。
节气门故障以及排除方法带电路图
节气门故障以及排除方
法带电路图
Document serial number【KK89K-LLS98YT-SS8CB-SSUT-SST108】
节气门电路图：
故障码：
P0121：节气门位置传感器1性能
P0122：节气门位置传感器1电路电压过低
P0123：节气门位置传感器1电路电压过高
P0222：节气门位置传感器2电路电压过低
P0223：节气门位置传感器2电路电压过高
P2135：节气门位置传感器1-2不合理
设置故障码条件：
1.发动机控制模块检测到节气门位置传感器1、2电压低于并持续1秒以上。
2.发动机控制模块检测到节气门位置传感器在范围内卡滞超过1秒
3.发动机控制模块检测到节气门位置传感器1、2电压高于并持续1秒以上
4.发动机控制模块检测到节气门位置传感器1和节气门位置传感器2之间的电压差值超出预定值并持续1秒以上
现象：
风扇高速长转，无法加速
数据流：
要求的节气门位置： 15%
节气门位置： %
油门踏板位置、适用于以上： %
油门踏板位置、适用于以下： %
节气门位置传感器1和2 ：不同意油门踏板位置传感器1： 0%
油门踏板位置传感器2： 0%
节气门位置传感器1位置： 27%节气门位置传感器2位置： 18%节气门位置传感器2：
节气门位置传感器1：
5伏特基准1：
5伏特基准2：
节气门执行器控制电机命令： 0%。
发动机电控系统检修 任务4 节气门执行器电路检修
13 测量线路582端对端电阻Байду номын сангаас
14 修理线路582开路/电阻过大故障
15 更换ECM
16 更换节气门体
数值
<2Ω
0V ∞ -
<2Ω
-
是否 (步骤) (步骤)
15 8
-
-
11 10
-
-
13 12
-
-
15 14
-
-
-
-
-
-
5.检查控制
5 检查控制
工信收作息集收回信集顾息 制订计划 制订方案 实施方案 检查控制 考核评价
步 骤
操作
数值
是否 (步骤) (步骤)
点火开关置于“OFF”位置，断开节气门进气口端连接管路，确认
1
节气门体总成是否存在这些情况：⑴节气门不在静止位置；⑵节 气门卡滞在打开或关闭的位置；⑶节气门在没有弹簧压力时，可
-
自由打开或关闭
16 2
点火开关置于“OFF”位置，断开节气门体线束接头，断开蓄电池负极电缆，静置车辆不少于2 分钟，断开ECM线束接头后，实施以下操作：
（1）故障代码 P1516 节气门执行器控制(TAC)模块节气门执行器位置性能(检测到
在节气门开度小于40%时，实际节气门位置与期望节气门位置的差值大 于5%或者检测到在节气门在任意开度时，实际节气门位置与期望节气门 位置的差值大于20%)
P2101 节气门执行器位置性能(检测到节气门指示位置与预期节气门 位置的差值大于10%)
节气门执行器 电路检修
学习目标
1. 能独立分析宝骏B15发动机节气门执行器电路 2. 能准确识读宝骏B15发动机节气门执行器电路检修流程 3. 能根据宝骏B15发动机节气门执行器电路检修流程独立检修
检测电子节气门实训报告
本次实训旨在通过对汽车电子节气门的原理、结构及检测方法的深入学习，提高学生对电子节气门故障诊断与维修能力的掌握。
通过实训，使学生能够熟练运用检测工具和方法，对电子节气门进行正确的检测和故障排除。
二、实训内容1. 电子节气门原理及结构电子节气门是现代汽车发动机控制系统中的重要部件，其作用是控制发动机进气量，从而实现对发动机功率和燃油消耗的调节。
电子节气门主要由节气门体、节气门位置传感器、节气门执行器、控制单元（ECU）等组成。
（1）节气门体：节气门体是电子节气门的核心部件，其结构类似于传统节气门，但内部增加了节气门位置传感器和执行器。
（2）节气门位置传感器：节气门位置传感器用于检测节气门的开度，并将信号传输给ECU。
（3）节气门执行器：节气门执行器根据ECU的指令，控制节气门的开度。
（4）控制单元（ECU）：ECU根据节气门位置传感器的信号，计算出最佳节气门开度，并控制节气门执行器执行。
2. 电子节气门检测方法（1）外观检查：检查节气门体是否有磨损、变形等异常情况；检查节气门位置传感器和执行器是否松动、损坏。
（2）检测节气门位置传感器电压：使用万用表检测节气门位置传感器输出电压，根据车辆手册中的标准值进行对比，判断传感器是否正常。
（3）检测节气门执行器电阻：使用万用表检测节气门执行器电阻，根据车辆手册中的标准值进行对比，判断执行器是否正常。
（4）检测节气门控制单元（ECU）故障码：使用诊断仪读取ECU故障码，判断是否存在相关故障。
（5）路试检测：在车辆行驶过程中，观察节气门响应是否灵敏、平稳，判断节气门是否正常工作。
1. 准备工具：万用表、诊断仪、车辆维修手册等。
2. 检查节气门外观：观察节气门体、节气门位置传感器和执行器是否有异常情况。
3. 检测节气门位置传感器电压：将万用表设置在直流电压挡，红表笔接节气门位置传感器输出端，黑表笔接地，读取电压值。
4. 检测节气门执行器电阻：将万用表设置在电阻挡，红表笔接节气门执行器控制端，黑表笔接地，读取电阻值。
汽车维修——节气门位置传感器电路故障诊断
是 点火开关置于“ON”位置，测量线路2071对搭铁电压值是否为4.8～5.2V 否
是
观察数据流选项“节气门位置险丝跨接线连接线路2071和线路485，观察数据流选项“节气门位置 否 传感器1”参数是否高于4.8V
是 否
观察数据流选项“节气门位置传感器2”参数是否为4.8～5.2V
是
低电平参考电压电路故障 5V参考电压电路故障 信号电路1故障 信号电路1故障 信号电路2故障
更换节气门体Q38
6 故障诊断流程设计
6.2 二级故障诊断流程 （1）低电平参考电压电路故障诊断流程
点火开关置于“OFF”位置，断开节气门位置传感器Q38 线束接头，测量线路2751对搭铁电阻值不小于5Ω
>5.2V
点 火 开 关 置 于 “ OFF” 位 置 ， 断 开 蓄 电池负极电缆，静置车辆2分钟后断 否 开 ECM 线 束 X2 ， 测 量 线 路 2701 对 搭 铁 电阻是否为无穷大
是 测量线路2701端对端电阻是否小于2Ω 否
是
更换ECM
修理线路 2701 对 搭 铁 短路故障
修理线路2701 开路/电阻过 大故障
节气门位置传感器电路 故障诊断
start
1 任务导入 2 任务分析 3 基础知识
目录
4 电路分析 5 故障原因分析 6 故障诊断流程设计
1 任务导入
1 任务导入
一辆雪佛兰科鲁兹汽车在使用过程中出现发动机冷启动困难、怠速不稳 故障现象，并且故障指示灯常亮，进店后使用故障诊断仪初步检查显示故障 代码“DTC P2135 节气门位置传感器1-2不合理”，维修人员需要在充分分 析节气门传感器电路工作原理的基础上，合理使用故障诊断仪、汽车万用表 等维修工具，借助汽车维修手册，找出故障原因，确定故障部位，排除故障。
汽车怠速问题故障案例
10：节气门，11：节气门定位电位计，12：应急运行弹簧，13：节气门定位器（电动机），14：节气门电位计，15：怠速开关，16：热水进出管口，17：节气门拉索滑轮2 节气门控制器的结构及检修2．1 节气门控制器的结构及工作原理节气门控制器由节气门位置传感器、节气门怠速位置传感器、怠速开关、怠速步进电机组成，安装在空气流量计与发动机之间的进气歧管上。
节气门控制器电路原理图示于图4。
图中G69为节气门位置传感器，G88为怠速节气门位置传感，v60为怠速步进电机。
2．1。
1 节气门位置传感器节气门位置传感器是一线性电位器．安装在节气门轴上．与加速踏板联动。
通过安装在节气门轴一端的滑臂在电阻轨道上滑动．将节气门的开度转换为电信号输送给ECU，作为判断发动机运转工况的依据(图5)。
2．1．2 怠速开关怠速开关与节气门位置传感器同轴．在整个怠速范围内闭合。
ECU根据信号判断发动机处于怠速工况，从而按怠速工况的要求控制喷油量；当节气门打开时，怠速开关触点张开，ECU 据此进行从怠速到小负荷的过渡工况的喷油控制。
怠速开关的信号还可以作为ECU判断是否进行怠速自动控制和急减速断油控制的信号。
2．1，3 怠速稳定控制装置采用球形空气道．可在怠速时的不同节气门开度下精确地调节空气量．在任何条件下均可保证发动机平稳运转。
2．1．4 怠速节气门位置传感器该传感器安装在节气门体内，如图4所示。
可将节气门的开度、怠速电机的位置信号传给ECU，当怠速节气门电位计达到怠速调节极限位置时．电位计不动．节气门仍可继续开启。
如果信号中断，应急弹簧副进入应急状态．将节气门拉开至规定开度，同时怠速升高。
2．1．5 怠速步进电机当发动机进入怠速工况时，怠速节气门位置传感器将其阻值的变化转换成电压信号．ECU根据此电压信号值确定怠速节气门的位置，通过怠速步进电机微量调整节气门开度来调节发动机怠速的转速。
当发动机的实际转速低于标准转速时．电机正转，电机轴通过齿轮机构将节气门打开一微小的角度，增加发动机的进气量，提高发动机的转速．使其逐渐逼近标准转速，当发动机的实际转速高于标准转速时．电机反转，将节气门关小一个微小的角度．减少发动机的进气量．降低发动机的转速．使其逐渐迫近标准转速。
科鲁兹轿车节气门位置传感器故障诊排
技0雨手记AUTOMOBILE MAINTENANCE传感器故障故障诊排科鲁兹轿车节气门位置咼志 强—、故障现象有一辆2014年款1.6L 通用雪佛 兰科鲁兹轿车,行驶里程为6.2万km o 据驾驶员描述，在行驶的过程 中，车辆不能加速，感觉油门踏板失灵，不起作用，但熄火以后再起动,发 动机起动正常，且发动机故障灯常 亮。
接到车后进行初步检查，起动发动机，正常；发动机转速表显示转速 为990 r/min,怠速偏高；踩下节气门时发动机无响应；故障灯常亮。
二、 故障诊断1. 故障诊断——静态读取静态时的故障码和数据流:① 不起动发动机，接通点火开关，用 汽车故障诊断仪X-431Pro3S +读取 发动机控制模块故障码，具体操作菜单路径为：传统诊断—中国雪佛兰—手动选择—雪佛兰（请对照VIN 码的 第10位进入（E ） 2014）—雪佛兰 Cruze （科鲁兹）—1.6L L4（LDE ）f 自动—发动机控制模块。
读取故障码 （DTC ） : P0122 节气门位置传感器1电路电压过低，P0222——节气门位置传感器2电路电压过低。
清 除DTC,再次读取DTC, DTC 重现。
② 读取与DTC 特征相关的静态数据流并记录：踩下、松开节气门，节气门位置传感器1信号电压：0 ；节气门位置传感器2信号电压：0。
标准应 是：节气门位置1在1.0 V 之内；节气 门位置2在4.8〜5.2V 之间。
检测结果是静态数据流异常，不符合规 定值。
2. 故障诊断——动态读取动态时的DTC 和数据流。
起动发动机，用汽车故障诊断仪X- 431Pro3S +读取发动机控制模块DTC,具体操作同静态菜单路径一 样,且读取动态时的DTC 和数据流与静态时读取的结果一样，故检测结果是动态数据流异常，不符合规定值。
3. 故障诊断——其他检查节气门位置传感器安装状 况以及传感器、线束连接器有无松脱现象，安装良好。
根据所读静态和动 态时的故障码、数据流，得出结论是 节气门位置传感器1-2确实存在故障。
欧宝轿车电控节气门系统故障分析与排除
．
２ Ｇｕａ ｇ ｏ ｇ － ｌ ｔ ｃ ｉ Ｎｏ ｍａ Ｕｎ ｘ ｒ ｉｙ， Ｇｕ ｎ ｚ ｏ ５１ ５ ． ｎ ｄ ｎ ｌｎ ｙ ｅ ｈｎ ｃ ＇ ｒ ｌ ｉｒ ｓ ｔ ｅ ａ ｇ ｈ ｕ ０ ４０， Ｃｈｉ ｎａ；
图 Ｉ 欧 宝 轿 车 电 控 节 气 门 控 制 系 统 的 结 构
驶 ｌ 多ｋ 万 ｍ 车 主 称 从 湖 南 开 到 广 东 境 内 时 ， 行 驶
中 发 动 机 转 速 突 然 上 升 到 ３００ ／ｒｉ ， 降 不 下 来 ， ０ｒ ｎｍ 并 且 油 门 踏 板 失 效 ， 不 锊 踩 不 踩 油 门 踏 板 发 动 机 的 转 速 都 是 ３ ０ ０ ｒ ａｉ ０ ／ｒ ｎ。 当 熄 火 几 分 忡 后 再 发 动 车 辆
Ｋｅ ｙ ｗｏｒ ｄｓ： ＯＰＥＬ ｅａ ｒ： ｗｏ ｋｉ ｇ ｒｎｃ ｐｌ ｒ ｎ ｐ ｉ ｉ ｅ； ｅ ｅ ｔｏ ｃ ｏ ｒ ｌ ｈ ｏ ｔ ｌ ｃ ｒ ｎｉ ｃ ｎｔｏ ｔ ｒ ｔｌ ｅ； ｔｏ ｌ ｓ ｏｏ ｉ ｒ ｕｈ ｅ ｈ ｔｎｇ
电控节 气 门系统 的优 点在 于克 服 了机械 油 ｆ ］只 能 对 怠 速 和 定 速 巡 航 进 行 控 制 的 局 限 性 ， 可 对 发 动
Ｆａ ｌ Ａｎａ ｙ ｉ ａ Ｒｅ ｏ ｌ ｆ Ｅｌ ｃ ｒ ｎ ｃ ｕｔ ｌ ｓ ｓ ｎｄ ｍ ｖａ ｏ ｅ ｔ ｏ ｉ Ｃｏｎｔ ｏ Ｔｈ ｏ ｔｅ ｙ ｔ ｍ ｏ ０ ＰＥＬ ｒｌ ｒ ｔ ｉ Ｓ ｓ ｅ ｎ
２ＨＡ０ ｗ ｅ —ｏ ＬＩ 一ｆｎ ， ＧＵ０ Ｊ ｈ ｎ ． ｎ ｌｎｇ ， Ｌｉ｝ ｉ 拉 索 节 气 门 ， 实 现 了 发 动 机 管
汽车电子节气门控制系统及其故障诊断
汽车电子节气门控制系统及其故障诊断董竹林【摘要】随着社会和消费者对汽车功能和性能要求的不断提高,电子化、智能化、网络化成为现代汽车的重要标志和发展趋势.为了提高汽车行驶的动力性、平稳性及经济性,并减少排放污染,产生了电子节气门控制系统(ETC).介绍了电子节气门的组成及工作原理,并对桑塔纳轿车中节气门出现的故障及检修方法进行了简要说明.【期刊名称】《机械管理开发》【年(卷),期】2012(000)001【总页数】4页(P38-40,42)【关键词】电子节气门控制系统;电控单元;故障诊断【作者】董竹林【作者单位】山西交通职业技术学院车辆工程系,山西太原030031【正文语种】中文【中图分类】U464.134+.3汽车电子节气门技术（Electronic Throttle Control System简称ETC）是伴随汽车电子驱动理念(Drive—by—Wire)而诞生的。
它替换了传统油门踏板和节气门体之间的机械连接，通过导线使加速踏板与节气门建立联系，可以改善发动机控制，避免因驾车者不当操作加速踏板产生不良后果。
它通过增加相应的传感器和电控单元，实时精确控制了节气门开度。
它可实现发动机扭矩控制和精确空燃比控制，有助于提高汽车行驶的动力性、平稳性、经济性，并能有效降低排放污染。
目前，ETC被广泛地运用于汽车的驱动防滑控制（ASR）、巡航控制(CCS)和车辆稳定性控制（VSC）等汽车动力控制系统中，并逐渐成为高档轿车的标准配置。
在传统的发动机设计方案中，节气门的位置主要是通过1个机械连杆机构（鲍顿拉索）来控制的，其中还包括弹簧、皮带轮以及其它的一些零件。
鲍顿拉索长时间以来都很好地发挥了他的作用，但是也有很多不足：1）噪声较大；2）它包含有多根钢丝，钢丝的2个末端分别与加速踏板和节气门阀片相连接，所以必须将许多零部件布置在1个非常狭小的空间内；3）由于整个操作过程都是通过机械连杆机构来完成，因此，从驾驶员通过踩下加速踏板发出操作指令到执行机构做出响应就会出现时间滞后，这样就会导致驾驶员所期望的最好燃油经济性能和排放性能与发动机实际实现的往往并不一样。
标致轿车电子节气门控制系统故障原因的分析与排除
文/浙江 邵祺良本文主要介绍东风标致307轿车电子顺序多点燃油喷射系统(型号T63，2.0L VVT型4冲程4缸发动机)中的电子节气门控制系统的结构、工作原理，并对其常见的故障现象进行分析，介绍具体的故障排除方法。
标致轿车电子节气门控制系统故障原因的分析与排除传统发动机节气门操纵机构是通过拉索(软钢丝)或者拉杆的一端联接油门踏板(加速踏板)，另一端联接节气门连动板而进行工作的。
这种传统的油门控制比较可靠，却不够精确。
随着汽车工业与电子工业的不断发展，越来越多的汽车开始使用电子节气门控制系统。
节气门积炭是电子节气门最容易出现的问题，标致307轿车也不例外。
一、电子节气门控制系统的工作原理驾驶员踩下加速踏板，加速踏板位置的传感器产生相应的电压信号输入给发动机ECU， ECU根据当前的工作模式、踏板移动量和变化率解析驾驶员的意图，计算出汽车对发动机扭矩的基本需求，得到相应的节气门转角的基本期望值。
然后再经过CAN 总线和整车控制单元进行通讯，获取其他工况信息和各种传感器信号，如发动机转速、档位、节气门位置、空调能耗等，由此计算出整车所需的全部扭矩，并通过对节气门转角期望值进行补偿，得到节气门的最佳开度。
与此同时ECU把相应的电压信号发送到驱动电路模块，驱动控制电机使节气门达到最佳的开度位置。
节气门位置传感器则把节气门的开度信号反馈给ECU，形成闭环控制。
当打开点火开关时，电子节气门处于“初始”位置。
发动机在不同工况中运转时，电子节气门转动，向发动机提供必需的空气量。
ECU检测节气门的位置，当检测到某项故障，如发现电子节气门位置信息与油门踏板位置信息不一致时，就会切断电子节气门的供电。
当节气门电机不被供电时，节气门处于“初始”位置。
此位置不是怠速位置，而是LIMP HOME或者“备用模式”位置(比怠速时多8倍的空气量)。
此时，我们便可以获得车辆低速行驶所需的空气量。
二、电子节气门积炭的原因和故障现象电喷发动机很容易出现节气门污染的问题。
