板式换热器工作原理

合集下载

板换工作原理

板换工作原理

板换工作原理
板换是一种利用板式换热器进行热交换的工艺过程。

板式换热器由一系列板片组成,中间由密封垫片隔开。

流体从一个端口流入板式换热器中,经过板片后到达另一个端口并流出。

在这个过程中,热量从一个流体向另一个流体传递。

板换的工作原理可以分为以下几个步骤:
1. 流体进入板式换热器,经过进口管道进入第一个板组中。

2. 当流体通过板组时,热量会从一个流体向另一个流体传递。

这是通过板片的热传导实现的。

当热量从一个流体传递到另一个流体时,两个流体的温度会发生变化。

3. 流体继续通过板式换热器,经过更多的板组。

每个板组都会增加热交换的效率,因为流体有更多的时间接触板片并进行热交换。

4. 最终,流体通过出口管道离开板式换热器,完成热交换过程。

板式换热器具有许多优点,包括高效、节能、易于维护和清洁。

它们广泛应用于化工、制药、食品加工等行业中,并成为现代工业过程的重要组成部分。

- 1 -。

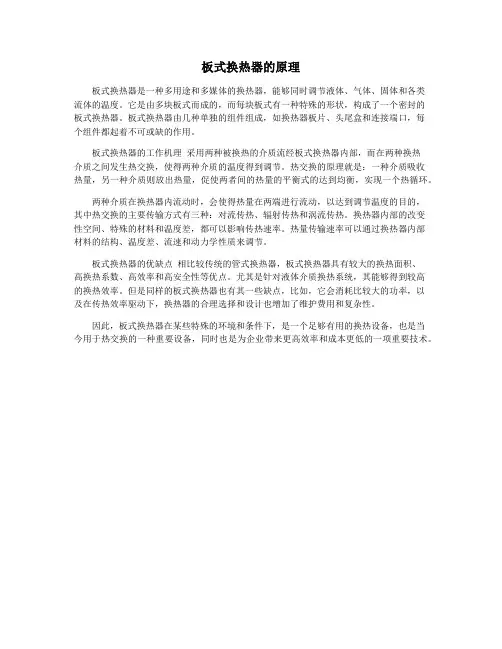

板式换热器的原理

板式换热器的原理

板式换热器的原理
板式换热器是一种多用途和多媒体的换热器,能够同时调节液体、气体、固体和各类
流体的温度。

它是由多块板式而成的,而每块板式有一种特殊的形状,构成了一个密封的
板式换热器。

板式换热器由几种单独的组件组成,如换热器板片、头尾盒和连接端口,每
个组件都起着不可或缺的作用。

板式换热器的工作机理采用两种被换热的介质流经板式换热器内部,而在两种换热
介质之间发生热交换,使得两种介质的温度得到调节。

热交换的原理就是:一种介质吸收
热量,另一种介质则放出热量,促使两者间的热量的平衡式的达到均衡,实现一个热循环。

两种介质在换热器内流动时,会使得热量在两端进行流动,以达到调节温度的目的,
其中热交换的主要传输方式有三种:对流传热、辐射传热和涡流传热。

换热器内部的改变
性空间、特殊的材料和温度差,都可以影响传热速率。

热量传输速率可以通过换热器内部
材料的结构、温度差、流速和动力学性质来调节。

板式换热器的优缺点相比较传统的管式换热器,板式换热器具有较大的换热面积、
高换热系数、高效率和高安全性等优点。

尤其是针对液体介质换热系统,其能够得到较高
的换热效率。

但是同样的板式换热器也有其一些缺点,比如,它会消耗比较大的功率,以
及在传热效率驱动下,换热器的合理选择和设计也增加了维护费用和复杂性。

因此,板式换热器在某些特殊的环境和条件下,是一个足够有用的换热设备,也是当
今用于热交换的一种重要设备,同时也是为企业带来更高效率和成本更低的一项重要技术。

板式换热器原理

板式换热器原理

板式换热器原理板式换热器是一种常见的换热设备,广泛应用于化工、石油、制药、食品等工业领域。

它通过板式换热器内部的板片来实现热量的传递,具有换热效率高、结构紧凑、占地面积小等优点。

下面我们将从板式换热器的原理入手,来详细介绍其工作原理和结构特点。

首先,板式换热器的工作原理是基于热传导的。

当两种不同温度的流体通过板式换热器内部的板片时,热量会通过板片从高温流体传递到低温流体,从而实现热量的交换。

板片的设计和排列方式会影响换热效果,常见的板片结构包括平行流板、交叉流板和螺旋流板等。

这些板片的设计可以有效地增加换热面积,提高换热效率。

其次,板式换热器的结构特点主要包括板片、密封垫、固定框架和管束等组成部分。

板片通常由金属材料制成,具有良好的导热性和耐腐蚀性,可以承受高温高压的工作环境。

密封垫则起到密封作用,防止流体泄漏。

固定框架用于支撑和固定板片,保证换热器的稳定运行。

管束则连接流体的进出口,将流体引导到板片之间进行换热。

此外,板式换热器还具有换热效率高、维护方便、占地面积小等优点。

由于板片的设计和排列可以灵活调整,使得板式换热器在相同体积下具有更大的换热面积,从而提高了换热效率。

同时,板式换热器的结构紧凑,占地面积小,适合在有限空间内进行安装和布置。

此外,板式换热器的维护相对简单,可以通过拆卸板片进行清洗和维修,不影响其他部件的正常运行。

总的来说,板式换热器是一种高效、稳定、可靠的换热设备,具有广泛的应用前景。

通过深入了解其工作原理和结构特点,可以更好地掌握其运行规律,为工业生产提供可靠的换热支持。

希望本文所介绍的内容能够对大家有所帮助,谢谢阅读!。

板式换热器的作用原理

板式换热器的作用原理

板式换热器的作用原理
板式换热器是一种常用的传热设备,其作用原理是利用流体介质在板之间流动,通过板的热传导和流体的对流来完成传热。

具体来说,板式换热器由一系列平行排列的金属板组成,每两个相邻的板之间形成一个狭窄的通道,流体通过这些通道流动。

板的表面通常有一系列凹凸的形状,可以增加流体的湍流程度,提高传热效果。

当热交换开始时,热源(通常是热水或蒸汽)进入板式换热器的一个进口,流经流体介质所在的一侧。

传热介质吸收热量后,温度升高,流动到换热器的另一侧的出口。

同时,冷却介质(通常是冷水或冷却剂)从另一个进口进入换热器的另一侧,流经板间通道,接触热板并吸收热量。

最后,冷却介质的温度升高,流出换热器的出口。

在这个过程中,热量通过板的热导率传递到流体介质,在流体中通过传导和对流的方式传播。

板之间的狭窄通道形成了流体的强制流动,从而增加了热传导效果。

另外,板表面的凹凸形状可以增加流体的湍流程度,提高传热效率。

通过调节进出口流体介质的流量、温度和压力等参数,可以控制板式换热器的传热效果。

板式换热器具有体积小、传热效率高、维护方便等优点,在许多工业领域得到广泛应用。

板式换热器介绍范文

板式换热器介绍范文

板式换热器介绍范文一、板式换热器的工作原理板式换热器是由一系列的金属板组成的,板上面有着特殊的腔道设计。

通过将冷、热流体分别导入板式换热器的两侧,流体在板的腔道中流动,实现了热量的传递。

冷、热流体在板的腔道中交错流动,从而实现了热量的交换。

板式换热器中流体的流动方式分为纵向流动和横向流动两种方式,可以根据实际需要进行选择。

二、板式换热器的结构特点1.金属板:板式换热器的主要组成部分是金属板,各种材质的金属板可以根据实际需要进行选择。

常见的金属材料有不锈钢、钛合金、镍合金等。

2.波纹板设计:为了增加板式换热器的换热效率,金属板上面常常会设计出波纹结构。

波纹结构可以增加板的刚度,从而提高板的耐压能力;波纹结构还能增加板的换热面积,提高传热效率。

3.接触面积大:板式换热器具有紧凑的结构,因此能充分利用空间,使得板的接触面积大,从而提高了热量的传递效率。

4.拆装方便:板式换热器的板件之间是可拆卸的,这使得当换热器出现故障时,可以更换单个板或维修整个换热器,便于维护。

5.安全可靠:由于板式换热器的结构简单,板与板之间的胶垫密封可靠,不易出现泄漏现象。

此外,板材表面的蚀刻和电子精加工能够保证板的表面光滑,减少阻力,提高热交换效率。

三、板式换热器的应用领域由于板式换热器的换热效率高,结构紧凑,适用范围广等特点,使得它在工业领域有着广泛的应用。

1.石油化工:板式换热器可以用于石油化工行业中的蒸发、冷凝、蒸馏、蒸汽和液体的热回收等工艺。

2.食品工业:板式换热器可以用于食品工业中的蒸汽蒸煮、冷却、奶制品加热等工艺。

3.电力行业:板式换热器可以用于电力行业中的发电机组冷却水和循环冷却水的加热、冷却等工艺。

4.制药工业:板式换热器可以用于制药行业中的含固体物料的粘稠液体的降温、加热工艺。

5.化学工业:板式换热器可以用于化学工业中的化工反应过程、蒸白水加热、冷凝等工艺。

以上所述只是板式换热器的简单介绍,随着科学技术的不断发展和市场需求的变化,板式换热器的技术和应用会不断地更新和改进,它在工业领域中的地位将越来越重要。

板式换热器的工作原理

板式换热器的工作原理

板式换热器的工作原理
板式换热器的工作原理
板式换热器是一种简单的换热装置,它由板式换热器内置的定子板和旋转环组成,其工作原理是将热量从一端的流体传递到另一端的流体,而不改变两者之间的流体物质,从而达到换热的目的。

在板式换热器中,定子板是由铝或不锈钢等金属材料制成,形状可以是交叉的,或者是平行的。

定子板中有通孔,使得热量可以从一侧传递到另一侧。

而旋转环则是一个动态部件,它在定子板的外侧呈环形排列,并被两个半径不同的轴承固定。

在板式换热器中,传热过程是通过定子板和旋转环之间的接触而实现的。

当流体从一侧流入时,它会将热量传递到另一侧,而当流体从另一侧流出时,它会将热量从另一侧带走。

这种模式使得流体可以在定子板和旋转环之间不断传递热量,从而达到换热的目的。

板式换热器具有许多优点,它的主要优势在于可以提供高效、稳定、低噪音的换热性能,而且其噪音水平可以在平均水平以下,以及耐腐蚀性能良好,因而可以在各种恶劣的环境下工作。

此外,板式换热器还具有结构紧凑、造价低、易于安装和维护等优点,因此在工业、节能和环境保护等领域中得到了广泛应用。

板换式换热器原理及作用

板换式换热器原理及作用

板换式换热器原理及作用一、概述板换式换热器是一种高效的换热设备,广泛应用于化工、制药、食品等领域。

其原理是利用板片的叠加形成通道,通过流体之间的传热来达到换热的目的。

本文将从板换式换热器的结构、工作原理和应用等方面进行详细介绍。

二、结构板换式换热器由两个平行的板片组成,中间夹有密封垫。

板片之间形成了许多通道,流体通过这些通道进行传热。

在两个板片之间设置了固定螺栓和活动螺母,使得整个设备可以拆卸和清洗。

三、工作原理1. 流体流动路径在板换式换热器中,流体从进口进入设备,在两个平行的板片之间形成通道,并沿着通道进行流动。

当两种不同温度的流体相遇时,传热开始发生。

传热后,冷却剂将被加热并从出口排出设备;而另一个流体则被冷却,并从出口排出设备。

2. 传热方式传统上,传统的管壳交叉流式换热器是通过对流传热来实现的。

然而,板换式换热器采用了更高效的传热方式,即板片之间的传导传热。

这种传热方式可以大大提高设备的传热效率,并减少设备的体积和重量。

3. 热效率板换式换热器的热效率取决于其表面积、流体速度和流体之间的温度差异。

当流体速度较慢时,传热效率较低;当温度差异较小时,传热效率也较低。

因此,在设计板换式换热器时,必须考虑到这些因素以获得最佳性能。

四、应用1. 化工行业在化工行业中,板换式换热器通常用于加热和冷却各种化学介质。

由于其高效性和可靠性,它们被广泛应用于制药、食品加工、涂料生产等领域。

2. 制药行业在制药行业中,需要对药物进行精确控制和处理。

板换式换热器可以实现快速、准确、可靠地控制温度,并保持相同质量的药物。

3. 食品加工行业在食品加工行业中,板换式换热器可以用于加热和冷却各种食品,如果汁、奶制品和蔬菜。

它们可以提高生产效率并保证产品质量。

五、总结板换式换热器是一种高效的换热设备,其原理是利用板片之间的传导传热来实现。

它们被广泛应用于化工、制药和食品加工等领域。

在设计时,必须考虑到表面积、流体速度和温度差异等因素以获得最佳性能。

板式换热器工作原理

板式换热器工作原理

板式换热器工作原理板式换热器(Plate Heat Exchanger,PHE)是一种广泛应用于化工、制药、食品、化肥等工业领域中的热交换设备。

板式换热器的工作原理是通过将待加热的流体和加热介质分别输入到板式换热器中,利用板间套管,使得两种流体通过板式换热器壁面进行传热,从而达到加热或冷却的目的。

板式换热器由板状传热面和板压板、端盖等构成。

传热面板分成三种类型:平板式传热面板、波纹式传热面板、波形带角式传热面板。

经过先进技术的加工制作,传热面板具有优良的热传导性能,不仅能够实现高效的传热,而且还可以适应不同要求的工作条件——同时进行多种流体间的传热、通过换板实现不同工艺上下引流和多流量的传热等。

板式换热器的主要构造由板堆、挡膜板和电子温度控制器组成。

不同的流体分别流经板式热交换器外围两端的两个流体结构板,进入交叉区(即板间隔栅)进行传热,在板间隔栅处,两种流体通过壁面进行传热,从而实现热量的交换。

内表面形成的薄膜流将换热的规则化,碾压空间,提高热量转移系数。

在板式换热器中热媒流体一般为水或液体,易于进行温度控制并保证其运行稳定。

怎样选择合适的热媒流速,是保持板式换热器高效运行的关键。

若流速过大,热媒流体便会剧烈弥散或短路,从而导致热传导不良,流速过慢则会对换热器内的操作产生不良的影响。

不同行业、不同工艺需求需要选择不同的板式换热器型号。

在选择板式换热器时,还需要考虑到流速、热传导效率、介质温度、介质浓度、材料、腐蚀性等多个因素。

如需进行导热油加热则需使用低哥计模压制加强型的板式换热器;而如需加热高浓度粘稠的液体则应选用带有波形的传热面板,以增大热传导面积,并降低亚稳热媒流体突破的威胁。

在使用板式换热器时,必须严格按照工艺要求进行操作,对设备进行维护和保养(包括清洗污垢等),以提高板式换热器的使用寿命。

同时,必须保证热媒流速、温度等参数在合适的范围内,才能保证板式换热器能够发挥其良好的换热性能,满足不同工业行业的要求。

换热站板式换热器 原理

换热站板式换热器 原理

换热站板式换热器原理换热站板式换热器是一种常见的换热设备,广泛应用于工业生产、建筑供暖和城市中央供热系统等领域。

它利用板式换热器内的热媒流体与待加热介质之间的热交换,实现能量的传递和转换。

本文将详细介绍板式换热器的工作原理和具体实现步骤。

一、工作原理板式换热器的工作原理基于热传导定律和流体动力学理论。

其基本结构由一系列平行放置的金属板组成。

流体通过这些平行板之间的间隙流动,实现了流体与流体之间的热交换。

在板式换热器中,有两种主要的流体,分别为热媒流体和待加热介质。

热媒流体可以是蒸汽、水或其他热能源。

待加热介质则是需要通过板式换热器加热或降温的流体,例如水、空气等。

热媒流体和待加热介质通过板式换热器的不同通道流动,从而实现热量的传递。

二、具体实现步骤1. 流体进出口连接:板式换热器的进出口连接管路通常位于设备的两侧。

通过管路和阀门的设置,将热媒流体和待加热介质引入板式换热器内。

2. 流体分隔板:板式换热器内的平行板之间设置有流体分隔板,用于将热媒流体和待加热介质分隔开来。

这些分隔板通常由金属材料制成,能够承受高温和压力。

3. 流体通道:板式换热器内的流体通道由流体分隔板和端板组成。

热媒流体和待加热介质通过不同的流道流动,实现热量的传递。

流道的形状和尺寸可以根据具体的换热需求设计。

4. 热媒流体循环:热媒流体在板式换热器中循环流动,通过热传导将热量传递给待加热介质。

热媒流体进入板式换热器的一侧,在流道中传导热量后,从另一侧流出。

这样循环往复,实现稳定的热量传递。

5. 待加热介质流动:待加热介质通过另一侧的流道流动,接受热媒流体传递过来的热量。

待加热介质在流道中流动的速度、温度和压力可以根据具体需要进行调节,以满足换热要求。

6. 热量传递:当热媒流体和待加热介质在流道中流动时,由于温度差异,热量通过板式换热器的金属板传导到待加热介质中。

热量传递的效率取决于板式换热器的设计和运行参数,例如板的材料、板间距、流体流速等。

板式换热器工作原理

板式换热器工作原理

板式换热器工作原理
板式换热器是一种常见的换热设备,其工作原理如下:
1. 热交换流体流动:板式换热器内有许多平行排列的金属板,热交换流体(一般为液体或气体)通过这些板之间的通道流动。

2. 热量传递:热交换流体在流动过程中,与金属板之间发生热量传递。

当有温度差时,热量会从高温区流向低温区,使两者温度逐渐接近。

3. 主动冷却:板式换热器通常采用外部冷却介质(如水或空气)对其中一侧的板进行冷却,以保持该侧的温度低于另一侧。

4. 散热:通过冷却介质的热量传递,热交换流体中的热量被带走,并以散热的方式将热量释放到环境中。

5. 热效率提高:板式换热器由于采用多层金属板,使得热交换流体能够与冷却介质充分接触,提高了热量传递的效率。

总之,板式换热器通过流体在金属板之间的流动,利用换热表面的扩展,实现热量的传递和散热,以达到温度调节和能量转移的目的。

板换的工作原理

板换的工作原理

板换的工作原理
板换是一种常用的热交换设备,它将两个流体分隔开来,通过热传导完成能量交换的过程。

其工作原理可以总结为以下几个步骤。

1. 流体进入板换器:两种不同的流体分别进入板换器的两侧。

2. 流体分离:板换器内部有很多细小的通道,称作板片。

当两种流体分别通过这些通道时,它们在板片上形成了一个交叉流动状态。

这样两种流体之间就形成了一个壁,彼此不会混合。

3. 热传导:在流体交叉流动的过程中,热传导发生。

当热量从一个流体传递到另一个流体时,它们的温度会发生变化。

传导的方向取决于两个流体之间的温度差异,热量会从高温流体传递到低温流体。

4. 流体出口:热量传递完成后,两种流体分别从板换器的两侧流出。

此时,它们的温度发生了变化,所以可以达到需要的热交换效果。

板换的工作原理利用了流体在通道中的流动和热传导的特性,实现了两种流体之间的热量交换。

其结构紧凑,热效率高,广泛应用于许多领域,例如空调、制冷、化工、食品加工等。

板式换热器工作原理和结构

板式换热器工作原理和结构

板式换热器工作原理和结构一、引言板式换热器是一种高效的换热设备,广泛应用于工业生产和能源系统中。

本文将介绍板式换热器的工作原理和结构,以帮助读者更好地理解该设备的运行机理。

二、工作原理板式换热器的工作原理基于热传导和流体流动的规律。

当两种不同温度的流体分别通过换热器的两侧流动时,热量会从温度较高的流体传递到温度较低的流体,从而实现热能的转移。

具体来说,板式换热器是由一系列平行排列的金属板组成的。

这些金属板通常是波纹状或平直状的,以增加换热表面积。

热源流体和冷却流体分别通过这些板的两侧流动,从而达到换热的目的。

三、结构板式换热器的结构通常由以下几个部分组成:1. 热源流体通道:这是热源流体通过的通道,通常位于换热器的一侧。

热源流体从进口进入通道,经过金属板的换热表面,然后从出口流出。

在这个过程中,热源流体释放热量,使其温度降低。

2. 冷却流体通道:这是冷却流体通过的通道,通常位于换热器的另一侧。

冷却流体从进口进入通道,经过金属板的换热表面,然后从出口流出。

在这个过程中,冷却流体吸收热量,使其温度升高。

3. 金属板:金属板是板式换热器最关键的组成部分。

这些金属板通常由优质的导热材料制成,以确保热量能够有效地传递。

金属板之间存在一定的间距,以便流体能够顺畅地流过,并且在流动过程中与金属板的换热表面接触,从而实现热量的传递。

4. 密封垫片:为了防止流体泄漏,板式换热器通常在金属板之间安装密封垫片。

这些垫片可以有效地密封金属板之间的间隙,保证流体在通道中流动而不泄漏。

5. 进出口管道:进出口管道用于将热源流体和冷却流体引入和排出换热器。

这些管道通常位于换热器的两侧,连接热源流体通道和冷却流体通道。

四、工作过程当热源流体和冷却流体分别通过板式换热器的两侧时,它们在金属板的换热表面进行换热。

热源流体释放热量,使其温度降低,而冷却流体吸收热量,使其温度升高。

通过不断循环,热量会持续从温度较高的流体传递到温度较低的流体,直到两者温度趋于平衡。

板换式换热器原理及作用

板换式换热器原理及作用

板换式换热器原理及作用一、概述板换式换热器是一种常用于工业领域的热交换设备,基于其高效的换热性能和紧凑的结构设计,被广泛应用于石化、电力、制药等行业。

本文将深入探讨板换式换热器的原理及其作用。

二、板换式换热器的原理板换式换热器是通过板与板之间形成的通道来实现热媒之间的传热。

其核心原理基于热媒在板与板之间流动,并通过板壁的传热来完成换热过程。

下面将详细介绍板换式换热器的工作原理。

1. 热媒流动通道板换式换热器的核心部分是由一系列波纹形状金属板组成的换热板组件。

这些金属板之间通过密封垫片和压紧装置连接在一起,形成了一系列的热媒流动通道。

热媒在这些通道中流动,完成换热过程。

2. 热媒流动方式板换式换热器中,热媒通常采用对流方式流动,即通过外部的泵把热媒从一个侧面送入换热器中,再通过内部的通道流动至另一侧。

这种流动方式可以保证热媒在通道中均匀流动,从而实现更高效的传热效果。

3. 传热原理板换式换热器中的换热过程主要包括对流传热和传导传热两种方式。

对流传热是指热媒从一侧进入通道后与板壁接触,通过对流的方式将热传递给板壁,然后再通过对流的方式将热传递给另一侧的热媒。

传导传热则是指热媒通过板壁的传导作用,将热从一侧传递至另一侧。

三、板换式换热器的作用板换式换热器在工业生产中具有重要的作用,主要体现在以下几个方面。

1. 传热效果优异板换式换热器的板与板之间形成了密集的通道,有效增加了传热面积,从而实现了更高效的传热效果。

与传统的管壳式换热器相比,板换式换热器的传热系数更高,换热效率更优越。

2. 结构紧凑节省空间板换式换热器的结构紧凑,占用空间小。

相比于传统的管壳式换热器,板换式换热器的体积小,可以灵活地根据实际工艺要求进行设计和布置,节省了生产环境的空间。

3. 温度控制精确板换式换热器可以根据工艺要求通过调整进出口温度和热媒流量来实现对温度的精确控制。

这对于需要精确温度控制的生产过程非常重要,可以保证产品的质量和稳定性。

板式换热器工作原理

板式换热器工作原理

板式换热器说明1.板式换热器简介板式换热器是由一系列具有一定波纹形状的金属片叠装而成的一种新型高效换热器..各种板片之间形成薄矩形通道;通过半片进行热量交换..它与常规的管壳式换热器相比;在相同的流动阻力和泵功率消耗情况下;其传热系数要高出很多;在适用的范围内有取代管壳式换热器的趋势..板式换热器是用薄金属板压制成具有一定波纹形状的换热板片;然后叠装;用夹板、螺栓紧固而成的一种换热器..工作流体在两块板片间形成的窄小而曲折的通道中流过..冷热流体依次通过流道;中间有一隔层板片将流体分开;并通过此板片进行换热.. 板式换热器的结构及换热原理决定了其具有结构紧凑、占地面积小、传热效率高、操作灵活性大、应用范围广、热损失小、安装和清洗方便等特点..两种介质的平均温差可以小至1℃;热回收效率可达99%以上..在相同压力损失情况下;板式换热器的传热是列管式换热器的3~5倍;占地面积为其的1/3;金属耗量只有其的2/3..因板式换热器是一种高效、节能、节约材料、节约投资的先进热交换设备..板式换热器的型式主要有框架式可拆卸式和钎焊式两大类;板片形式主要有人字形波纹板、水平平直波纹板和瘤形板片三种..1.1板式换热器的基本结构板式换热器主要由框架和板片两大部分组成..板片由各种材料的制成的薄板用各种不同形式的磨具压成形状各异的波纹;并在板片的四个角上开有角孔;用于介质的流道..板片的周边及角孔处用橡胶垫片加以密封..框架由固定压紧板、活动压紧板、上下导杆和夹紧螺栓等构成..板式换热器是将板片以叠加的形式装在固定压紧板、活动压紧板中间;然后用夹紧螺栓夹紧而成..1.2板式换热器的特点a.传热系数高由于不同的波纹板相互倒置;构成复杂的流道;使流体在波纹板间流道内呈旋转三维流动;能在较低的雷诺数一般Re=50~200下产生紊流;所以传热系数高;一般认为是管壳式的3~5倍..b.对数平均温差大;末端温差小..板式换热器多是并流或逆流流动方式;其修正系数也通常在0.95左右;此外;冷、热流体在板式换热器内的流动平行于换热面、无旁流;因此使得板式换热器的末端温差小;对水换热可低于1℃;而管壳式换热器一般为5℃.c.占地面积小板式换热器结构紧凑;单位体积内的换热面积为管壳式的2~5倍;也不像管壳式那样要预留抽出管束的检修场所;因此实现同样的换热量;板式换热器占地面积约为管壳式换热器的1/5~1/10..d.容易改变换热面积或流程组合;只要增加或减少几张板;即可达到增加或减少换热面积的目的;改变板片排列或更换几张板片;即可达到所要求的流程组合;适应新的换热工况..e.重量轻板式换热器的板片厚度仅为0.4~0.8mm..f. 制作方便板式换热器的传热板是采用冲压加工;标准化程度高;并可大批生产..g. 容易清洗框架式板式换热器只要松动压紧螺栓;即可松开板束;卸下板片进行机械清洗;这对需要经常清洗设备的换热过程十分方便..h. 热损失小板式换热器只有传热板的外壳板暴露在大气中;因此散热损失可以忽略不计;也不需要保温措施..i. 容量较小是管壳式换热器的10%~20%..j. 单位长度的压力损失大由于传热面之间的间隙较小;传热面上有凹凸;因此比传统的光滑管的压力损失大..k. 不易结垢由于内部充分湍动;所以不易结垢;其结垢系数仅为管壳式换热器的1/3~1/10.。

板式换热站工作原理

板式换热站工作原理

板式换热站工作原理
板式换热站是一种广泛应用于工业生产和能源供应领域的换热设备。

它是将不同介质之间的热量传递实现换热的设备,常用于加热、冷却
和蒸发等过程。

下面是板式换热站的工作原理,以及其主要构成和优点。

1. 工作原理
板式换热站通过将不同介质(如液体、气体等)通过板式换热器进行相互
作用,从而实现热量传递换热作用。

传热主要通过板式换热器中的传
热板,将一种流体放在板式换热器的两侧,让热量通过传热板进行传递。

当一种介质沿着板式换热器的一侧流动时,另一种介质则在另一
侧流动,这样两种介质之间就会产生传热作用。

2. 主要构成
板式换热站的主要构成部分包括传热板和板式换热器两部分。

传热板
可以是波形片,划痕片和波划痕片等形式。

它们之间的区别在于波形
片较好的适应性,划痕片的传热能力更强,波划痕片的传热效果综合
较好。

而板式换热器通常由多个并联的板式换热器单元组成,可以根
据需要增加或减少以满足不同的传热任务。

3. 优点
板式换热站具有许多优点。

首先,它可以实现流通介质的温度控制,从而达到节能的目的。

其次,由于板式换热器可以根据不同需求进行组合,在流量和传热效率上都有良好的调节性。

此外,板式换热器具有占地面积小,结构紧凑,易于清洗等特点,维护起来也较为方便。

综上所述,板式换热站在工业生产和能源供应等领域的应用越来越广泛。

这种设备可有效提高能源利用率,节约生产成本,并且在使用上也有着诸多优点。

板式换热器工作原理

板式换热器工作原理

板式换热器工作原理
板式换热器是一种常见的热交换设备,它通过将两种流体在板式换热器内部进
行热交换,实现能量的传递。

板式换热器通常由一系列平行排列的金属板组成,通过这些板的叠加和固定,形成了多个狭窄的通道,热交换的流体分别在这些通道内流动,从而实现热量的传递。

在板式换热器中,通常有两种流体,一种是热源流体,另一种是被加热的流体。

热源流体通常是高温的流体,它通过板式换热器的一个通道流动,而被加热的流体则通过另一个通道流动。

在这两种流体之间,通过金属板的传热作用,实现了热量的传递,从而使被加热的流体温度升高,而热源流体则温度降低。

板式换热器的工作原理可以简单地概括为传热和流动。

首先,热源流体和被加
热的流体分别进入板式换热器的两个通道,它们在板式换热器内部流动。

在流动的过程中,两种流体分别接触到金属板,通过金属板的传热作用,实现了热量的传递。

热源流体的热量被传递给了被加热的流体,使得被加热的流体的温度升高。

而热源流体则温度降低,完成了热量的交换。

板式换热器的工作原理基于热传导和流体力学原理,通过流体在板式换热器内
部的流动,实现了热量的传递。

在实际应用中,板式换热器广泛应用于化工、石油、食品、制药等行业,用于加热、冷却和热回收等工艺。

其高效的热交换效果和紧凑的结构设计,使得板式换热器成为许多工业生产过程中不可或缺的设备之一。

总的来说,板式换热器的工作原理是基于热传导和流体力学原理,通过两种流
体在板式换热器内部的热交换,实现了热量的传递。

其应用广泛,效果显著,是许多工业生产过程中必不可少的热交换设备。

板式换热站工作原理

板式换热站工作原理

板式换热站工作原理
板式换热站是一种常见的换热设备,它主要用于将两种不同介质之间的热量传递。

板式换热站的工作原理是利用板式换热器将热量从一个介质传递到另一个介质。

板式换热器是由一系列平行的金属板组成的,这些金属板之间有一定的间隙。

当两种介质通过这些间隙流动时,热量就会从一个介质传递到另一个介质。

这种传热方式被称为板式换热。

板式换热器的工作原理可以分为两个步骤。

首先,两种介质分别通过板式换热器的两侧。

当它们通过金属板之间的间隙时,热量就会从一个介质传递到另一个介质。

其次,传热完成后,两种介质分别从板式换热器的两侧流出。

板式换热站通常由多个板式换热器组成,这些板式换热器可以根据需要进行组合。

板式换热站的工作原理是将两种介质通过不同的板式换热器进行传热。

这样可以实现不同介质之间的热量传递,从而满足不同的工业需求。

板式换热站的优点是传热效率高、占用空间小、维护方便等。

它广泛应用于化工、石油、制药、食品等行业中,为这些行业的生产提供了重要的支持。

板式换热站是一种重要的换热设备,它的工作原理是利用板式换热器将热量从一个介质传递到另一个介质。

板式换热站具有传热效率
高、占用空间小、维护方便等优点,被广泛应用于化工、石油、制药、食品等行业中。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

Operating Instruction板式换热器操作说明Page 1上导杆主要部件固定板承载通道板和压紧板支柱拉紧螺栓将通道板压在一起接口贯穿固定板的孔,允许介质进入换热器。

螺栓防护装置Page 2下导杆保持通道板的底端对齐。

孔周围的螺栓用于管道与换热器连接,可选用金属或橡胶垫片加以防腐保护。

压紧板可移动钢板。

在某些情况下,可将管道连到压紧板上。

板片热量通过薄板片从一种介质传到另一种介质。

板的数量决定了总的传热表面积。

防护罩可按需提供。

Page 3功能板式换热器由一组金属波纹板构成,其上带有开孔,开孔形成流体流动的通道,热量将在两种液体之间传递。

这组波纹管装配在一块固定板和一块压紧板之间,并通过拉紧螺栓压紧。

这些板片上都装有密封垫,密封垫对板间通道起密封作用并使流体流入相邻通道。

板片波纹引起流体紊流并支撑板片承受压差。

Page 4安装要求弯管多通道设备:压紧板上的接口连接管道之前应将板片组压紧在恰当的位置(根据图纸检查), 这一点非常重要。

为使拆卸板式换热器更加方便,应在压紧板上的接口处用法兰连接一个弯管,使弯管向上或弯向侧面,而另一个法兰则恰好位于换热器轮廓线的外面空间放入与取出板片所需的最小可用空间为1500mm。

截流阀为了能够打开换热器,所有接口都应配有截流阀。

底座安装在可充分支撑框架的水平底座上。

Page 5注意!·在连接管路之前,应确保系统中所有杂物都已清洗干净。

·连接管路系统时,请确保板式换热器并没有因管路而导致受拉或受伤。

·为避免水锤现象,请不要使用快关阀。

应该按照通行的压力容器规范安装安全阀。

如果PHE表面的温度过高或过低,则应将PHE隔离。

建议为PHE覆盖防护罩。

对于每台换热器,其铭牌上都标出了设计压力和设计温度。

使用时切勿超出这些设计值。

Page 6操作启动注意!如果系统中有几个泵,请明确应该首先打开哪个泵。

注意!应缓慢调节流速,以避免出现水锤。

水锤是指短暂的压力峰值,在系统启动或关闭期间可能会出现,它会造成液体以波的形式沿着管道以声速传播。

这会对设备造成非常大的损伤。

Page 7检查并确保尺寸A正确。

有关尺寸A的信息,请参阅随附的PHE图纸。

请检查并确保泵与系统流速控制设备之间的阀门已经关闭。

如果出口处有阀门,请确保该阀门完全打开。

Page 8打开打开排气孔,然后启动泵。

缓慢打开缓慢打开阀门。

Page 9在所有空气排出之后,关闭排气孔。

关闭对第2种介质,重复步骤1-6!Page 10运行中的设备注意!应缓慢调节流速,以免系统温度和压力出现突然的剧烈变化。

在运行期间,请检查并确保:介质温度和压力在PHE图纸标定的范围之内。

没有发生因板片组未压紧或因使用有缺陷或已损坏的密封垫而导致的液体泄露。

使承载杆和导杆保持清洁和润滑。

螺栓保持清洁和润滑。

建议:·希望更改板片的数量,因此需要了解新板片组的尺寸。

·希望永久改变操作的温度和压力,或者希望在PHE中处理其他介质,因此需要选择合适的密封垫材料。

清洁和润滑无泄露停机注意!如果系统中有几个泵,请明确应该首先停止哪个泵。

若要停止泵,请缓慢地关闭控制泵流速的阀门。

关闭关闭阀门之后,停止该泵。

如果换热器已经关闭了几天或更长时间,则应该将它排干净。

如果处理已停止并且周围的温度低于介质的凝结温度,也应将换热器排干。

根据所处理介质的不同,还建议进行清洗和干燥。

对另一侧的泵重复步骤1-2。

维护原位清洗(CIP)使用原位清洗(CIP)设备可以直接清洗板式换热器,而无需打开换热器。

如果不能进行原位清洗,则必须手工进行清洗,请参考“手工清洗” 部分。

CIP可以:·清除污垢并除去石灰沉淀·钝化已清洁的表面以增强抗腐蚀的能力·在排净之前中和洗涤液请安照CIP设备的使用说明进行操作。

手工清洗为避免由于尖锐的边缘对手造成伤害,请在处理板片和防护罩时始终戴着防护手套。

警告!如果换热器的温度很高,请等待直到温度降至大约40℃(104°F)排净板式换热器。

检查承载杆的滑动面,并擦拭干净。

在板片组外表面上画一条对角线进行标记。

测量并记下尺寸A。

步骤 螺栓编号 测量尺寸 1 1-2-3-4 1,05A 21-2或者3-4打开分两步按对角顺序依次松开轴承箱上的螺栓, 请参见下图。

松开未安装在轴承箱上的螺栓, 然后取下螺栓。

请务必确保固定板和压紧板2始终平行。

松开时,压紧板倾斜的水平宽度 必须小于10mm (每个螺栓2转),垂直高度必须小于25mm(每个螺栓5转)步骤1:按对角顺序依次松开四个螺栓,直到板片组的度量植为1.05A。

步骤2:如图所示,依次松开对角线上的两对螺栓。

通过在承载杆上滑动压紧板打开板片组。

如果要对板片进行编号,请在拆卸板片前进行。

如果仅用水(即不使用清洁剂)进行清洗,则不需要拆卸板片。

已打开设备的手工清洗小心!不要使用盐酸来清洗不锈钢板片。

Cl-离子含量超过330ppm的水不能用来配制清洗液。

应确保铝制承载杆和支柱不受化学腐蚀,这一点非常重要。

注意!手工清洗时,注意不要损坏密封垫。

可使用水和刷子清洗的沉淀物清洗时,无需将板片从板式换热器上拆卸下来。

使用高压水管喷水清洗。

用软刷和流水清除沉淀物。

不能用水和刷子清洗的沉淀物清洗时必须将板片从版式换热器上拆卸下来。

用水清洗。

用刷子和清洁剂清除沉淀物。

污垢-水垢沉淀物清洁剂碳酸钙腐蚀物硝酸硫酸钙金属氧化物硫酸硅酸盐淤泥柠檬酸氧化铝磷酸各种颜色的硅藻类生物及其分泌物复合清洁剂(EDTA、NTA)磷酸钠清洁剂–污垢、水垢最大浓度4 %最高温度60℃(140°F)小心!不能使用下列溶液:·酮类(例如丙酮、甲基乙醛酮、甲基异丁酮)·酯类(例如乙酸乙烯酯、乙酸甲酯)·卤代碳氢化合物(例如氯乙烯、四氯化碳、氟利昂)·芳香剂(例如苯、甲苯)重新安装检查并确保所有密封表面清洁。

使用钢丝刷将螺栓的螺纹刷干净。

使用一层稀薄的的润滑油润滑螺纹,例如可以使用Gleitmo 800或类似的润滑油。

将密封垫安装到板片上,或者检查并确保所有注意!如果观察到密封垫片位于密封槽之外,则说明密封垫安装位置不正确。

插入板片,使人字型板片交替放置,并使密封垫朝向固定板。

压紧板片组。

压紧分为两步进行,请参见下图。

请务必确保固定板和压紧板始终平行。

步骤螺栓编号测量尺寸1 1-2或者3-4 1,10A2 1-2-3-4 APage 31步骤1:交替拧紧两对对角螺栓,直到板片组的厚度为1.10A. 步骤2:然后,按对角顺序交替拧紧螺栓,如图所示。

拧紧螺栓时,应检查尺寸A。

Page 32螺栓尺 寸 轴承箱螺栓 垫圈螺栓 Nm Kpm Nm Kpm M24 450 45 M30 900 90 M39 1300 130 2000 200 M4821002103300330注意!如果使用气动拉紧设备,请参见下表中的 最大扭矩。

拧紧螺栓时测量尺寸A 。

如果要手动拧紧,则必须估算拧紧扭矩。

Page 33如果达不到尺寸A·请检查板片数目和尺寸A。

·检查并确保所有螺母和轴承箱可正常运行。

否则,应检查并润滑,或者更换零部件。

在特殊情况下,可以超出尺寸A。

可以使用以下板片组长度:板片组长度/板片板片组长度(尺寸A)>4mm A+1%3-4mm A+1,5%<3mm A+2%Page 34将其他螺栓安装到相应位置。

·检查垫圈·完全拧紧后,各螺栓所承受的张力应相同。

·在相邻螺栓处测量的板片组长度(尺寸A)应满足以下条件:·所有螺栓处测量的板片组长度相差不能超过1% ·如果该设备没有完全密封,则可以通过压紧其为尺寸A-1%。

但是,必须不超过最大拧紧扭矩。

-当A<1000mm时,相差不超过2mm-当A>1000mm时,相差不超过4mmPage 35如果板片装配正确,边缘将呈蜂窝状,请参见左图。

Page 36重新密封:承插式密封垫根据前述的说明打开板式换热器,然后取出需要使用新密封垫的板片。

取下旧的密封垫。

无需撕去旧胶带,但要确保密封垫槽清洁且干燥。

将承插式密封垫安装到板片上。

在板片边缘下平移密封垫插脚。

胶合密封垫单独的胶合说明与胶水一起提供。

Page 37继续处理下一个需要重新密封的板片,直处理完所有需要重新密封的板片。

根据前页的说明重新安装板式换热器。

Page 38可能发生的故障:Page 39(主要发生在Rubber insert和Metal Lining接口)Page 40一般来说,要找到板片上的泄漏点,相当费精力,所以您可以向GEA求助。

Thanks !。
