电工学 电子技术期末复习 总结知识点
电工电子知识点总结
电工电子知识点总结电工电子是一门研究电力工程与电器产品技术的学科，它涵盖了广泛的领域，包括电路理论、电机原理、电力系统以及电子器件等等。
下面将对电工电子中的一些重要知识点进行总结。
一、电路理论1. 电流和电压电流是电荷在单位时间内通过导体的量，单位为安培（A）。
而电压则是电荷单位正电荷所具有的能量，单位为伏特（V）。
2. 电阻与电导电阻是导体对电流的阻碍程度，用来衡量导体对电流的阻碍程度，单位为欧姆（Ω）。
电导则是导体通过电流的能力，单位为西门子（S）。
3. Ohm's Law（欧姆定律）欧姆定律指出，电路中的电压与电流和电阻之间存在线性关系。
公式为V = IR，其中V代表电压，I代表电流，R代表电阻。
4. 串联与并联串联电路中，电流只能沿同一个路径流动，电阻则相加。
而并联电路中，电流可以沿多条路径流动，电阻则根据电导的规律相加。
二、电机原理1. 直流电机直流电机是利用直流电源产生的磁场与电枢产生的磁场之间的相互作用来产生转矩，从而驱动电机转动。
2. 交流电机交流电机根据不同的工作原理分为感应电机和同步电机。
感应电机利用感应电流在转子和定子之间产生的磁场作用来产生转矩。
同步电机则是通过匹配转子和定子磁场的频率和相位来保持同步转动。
三、电力系统1. 发电机发电机是将机械能转化为电能的设备。
最常见的发电机是旋转磁场发电机，通过转子和定子之间的磁场相互作用来产生电压输出。
2. 变压器变压器用于改变交流电的电压。
通过一定的线圈比例和铁芯的磁场作用，可以将高压电转变为低压电或者低压电转变为高压电。
四、电子器件1. 二极管二极管是一种具有两个电极的电子器件。
它可以实现电流在一个方向上的导通，而在反方向上则会产生很高的电阻，从而起到整流作用。
2. 可控硅可控硅是一种能够在特定条件下控制电流通断的器件。
通过施加控制信号，可以实现对电流的控制和调节。
3. 晶体管晶体管是一种在电子设备中广泛应用的器件。
它可以实现电流的放大和开关控制，是现代电子器件中不可或缺的元件之一。
电工电子知识点内容总结
电工电子知识点内容总结电工电子知识是现代技术领域中非常重要的一部分，涵盖了许多与电气设备、电路、电子元件等相关的专业知识。
本文将从电工电子的基本概念、电路、电子元件、电机等方面进行深入的总结和介绍。
一、电工电子基本概念1. 电流、电压、电阻电流是电子在导体中移动的载体，单位是安培(A)；电压是电子的电位差，单位是伏特(V)；电阻是导体对电流的阻碍，单位是欧姆(Ω)。
它们是电工电子中最基本的概念，贯穿于整个电路理论。
2. 电路电路是由电源、导体和负载组成的闭合路径，用于传输电能和信号。
电路包括直流电路和交流电路两种，通过其结构和特性的不同可分为串联、并联、混合联等类型。
3. 电磁感应电磁感应是指导体中的电流在外部磁场的作用下产生感应电动势的现象。
这一概念与电磁场、法拉第定律、洛伦兹力等相关，是电机、发电机等电动机械原理的基础。
4. 电工安全在进行电工作业时，必须严格遵守电工安全规范。
例如，使用绝缘工具、戴绝缘手套、穿绝缘鞋、接地保护等措施，以确保人身安全和设备可靠。
二、电力电子1. 变压器变压器是一种用于改变交流电压大小的设备，包括升压变压器和降压变压器。
通过变压器可以实现电能的输送、分配和转换。
2. 电力电子器件电力电子器件包括二极管、晶闸管、场效应管、三极管等，用于电路的整流、调速、控制等。
其中，晶闸管是一种特殊的半导体器件，具有电压控制和功率控制的特点，应用广泛。
3. 变频器变频器是一种用于改变电机转速的设备，通过调节输入电压频率和幅值，可以实现对电机的精确控制，广泛应用于交流电机控制系统中。
例如，变频器可以实现电梯、风机、水泵等设备的调速功能。
三、电路与电子元件1. 电路分析电路分析是电工电子中的重要学科，包括基尔霍夫定律、戴维南定理、诺顿定理、电压分压定律、电流分配定律等方法，用于分析电路中的电压、电流、功率等参数。
2. 电子元件电子元件包括电阻、电容、电感、二极管、三极管、场效应管等，它们是电路中的基本构成单元，用于实现对电流、电压、频率等信号的调理和控制。
电工电子技术知识点
《电工电子技术》复习要点第一章电路分析方法一、学习内容1.电路的基本组成及模型；2.电路元件的定义约束及连接约束；3.理解理想电压源和理想电流源的概念及特点；4.基尔霍夫电流和电压定律及应用两定律分析复杂电路的方法和技能；5.支路电流法与结点电压法；6叠加定律和戴维南定理分析电路的步骤和适用场合及应用它们对电路进行分析和计算。
二、学习目的1.了解电路的基本组成及各部分的作用，了解电气设备额定值及电路工作状态；2.理解电路模型的基本概念；3.掌握理想电路元件与实际元器件的区别；4.理解理想电压源和理想电流源的概念及特点；5.理解电源模型与实践电源的对应关系，熟练掌握电源模型之间的等效互换方法；6.掌握电能与电功率概念；7.理解基尔霍夫电流和电压定律的内容，熟练掌握应用两定律分析复杂电路的方法和技能；8.掌握电压、电流参考方向在电路分析中的重要性以及与电压、电流实际方向的联系；9.掌握支路电流法与结点电压法，掌握应用这两种方法分析电路的方法和技能；10.了解叠加定律和戴维南定理分析电路的步骤和适用场合，并能应用它们对电路进行分析和计算。
三、自我测试一) 单选题(在每小题列出四个备选答案中只有一个答案是符合题目要求的，请将其代码涂在答题卡上。
)1. 为电流的实际方向。
( )A.正电荷运动的方向或负电荷运动的相反方向B.正电荷运动的相反方向或负电荷运动的相反方向C.正电荷运动的相反方向或负电荷运动的方向D.正电荷运动的方向或负电荷运动的方向2.若某个元件对外只有两个联接端钮，这样的元件称为端元件。
（）A.一B.二C.三D.四3.实际电路的电路模型是由相互联结而成，它是组成电路模型的。
( )A.理想电路元件，必要元件B.最小单元必要元件C.理想电路元件，最小单元D.必要元件，最小单元4.在分析计算电路时，常可选定某一方向作为其。
( )A.任意，实际方向B.任意，参考方向C.固定，实际方向D.固定，参考方向2．简述题5.实际电气设备包括和两个部分。
电工学(少学时)期末复习总结
磁场与电磁感应
总结词
掌握电磁感应的应用实例及其在电机和变压器中的作用原理。
详细描述
电磁感应的应用非常广泛，如发电机、电动机和变压器等。发电机利用电磁感应将机械能转换为电能 ，而电动机则利用电磁感应将电能转换为机械能。变压器则利用电磁感应实现电压的变换和传输。
03
电工基本电路分析
电路元件与电路图
电工学(少学时)期末复习总结
目录 Contents
• 电工学概述 • 电工基本概念 • 电工基本电路分析 • 交流电与电机学 • 电工安全与防护 • 电工学实验与实践
01
电工学概述
电工学定义与重要性
定义
电工学是研究电磁现象及其应用 规律的学科，是电气工程及其相 关专业的专业基础课。
重要性
电工学是现代工业、科技、生活 等领域中不可或缺的重要学科， 对于培养电气工程师和相关领域 人才具有重要意义。
电路元件
包括电阻、电容、电感、电源等，各 自具有不同的特性，在电路中起到不 同的作用。
电路图
用规定的图形符号表示电路元件，通 过连线将各元件连接起来，直观地表 示电路的结构和电气连接关系。
基尔霍夫定律
基尔霍夫电流定律（KCL）
在电路中，流入节点的电流之和等于流出节点的电流之和。
基尔霍夫电压定律（KVL）
电容与电感
总结词
理解电容与电感的基本概念及其在电路中的作用是学习交流电路的基础。
详细描述
电容是存储电荷的元件，其大小与电极之间的距离和相对面积有关；电感是存 储磁能的元件，其大小与线圈的匝数和线圈的直径有关。电容和电感在交流电 路中有着广泛的应用，如滤波器、振荡器和变压器等。
电容与电感
总结词
掌握电容与电感的测量方法及其在电路中的表示方法。

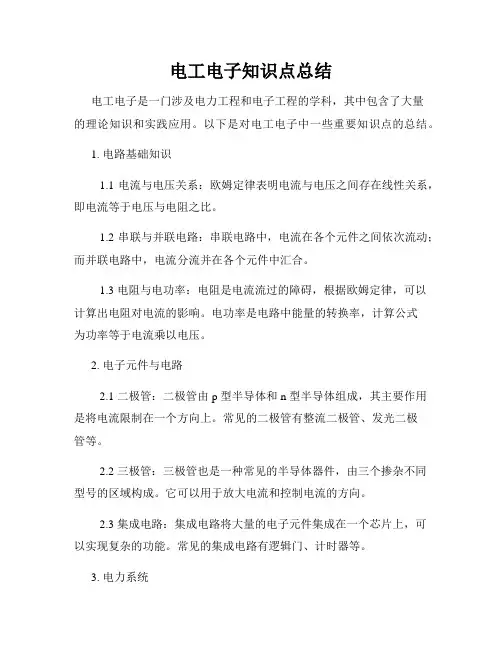

电工电子知识点总结
电工电子知识点总结电工电子是一门涉及电力工程和电子工程的学科，其中包含了大量的理论知识和实践应用。
以下是对电工电子中一些重要知识点的总结。
1. 电路基础知识1.1 电流与电压关系：欧姆定律表明电流与电压之间存在线性关系，即电流等于电压与电阻之比。
1.2 串联与并联电路：串联电路中，电流在各个元件之间依次流动；而并联电路中，电流分流并在各个元件中汇合。
1.3 电阻与电功率：电阻是电流流过的障碍，根据欧姆定律，可以计算出电阻对电流的影响。
电功率是电路中能量的转换率，计算公式为功率等于电流乘以电压。
2. 电子元件与电路2.1 二极管：二极管由 p 型半导体和 n 型半导体组成，其主要作用是将电流限制在一个方向上。
常见的二极管有整流二极管、发光二极管等。
2.2 三极管：三极管也是一种常见的半导体器件，由三个掺杂不同型号的区域构成。
它可以用于放大电流和控制电流的方向。
2.3 集成电路：集成电路将大量的电子元件集成在一个芯片上，可以实现复杂的功能。
常见的集成电路有逻辑门、计时器等。
3. 电力系统3.1 发电机：发电机将机械能转换为电能，是电力系统的核心设备。
常见的发电机包括汽轮发电机、水轮发电机等。
3.2 变压器：变压器用于改变电压的大小或者变换交流电的电压等级。
通过变压器可以将高压输变低压，适合输送和使用。
3.3 输电线路：输电线路用于将发电厂产生的电能输送至各个使用地点。
高压输电线路通常采用导线杆塔搭设，中低压线路则多采用地下布设。
4. 控制与保护装置4.1 断路器：断路器用于控制电路的通断，以保护线路和设备免受过流、短路等故障的影响。
常见的断路器包括空气断路器、真空断路器等。
4.2 继电器：继电器是一种电控开关设备，通过电磁吸合和脱合实现对电路的控制。
继电器可以放大信号，用于控制大功率电器设备。
4.3 自动化控制系统：自动化控制系统通过传感器、执行器和控制器等组件，实现对电力设备和过程的自动监测和控制。
电工学电子技术期末复习总结知识点课件
电力系统稳定性是指系统在正常运行过程中，受到外界干扰后，能够保持系统参数的稳定 ，并保持系统的正常运行。
电机及其控制
电机的基本知识
电机是一种将电能转换为机械能的装置，包括电动机和发 电机等。电动机是将电能转换为机械能，发电机是将机械 能转换为电能。
电机的控制
电机的控制包括电机的启动、调速、制动和转向等控制方 式，这些控制方式可以通过改变电机的输入电压、电流或 频率来实现。
安全用电与环境保护
安全用电常识
01
不要在电力线附近放风 筝，避免发生触电事故 。
02
不要使用绝缘皮破损的 导线（如裸线）。
03
不要在电线上晾晒衣物 ，以防绝缘皮破损。
04
发现有人触电，应首先 切断电源，再进行急救 。
电气安全措施
01 使用电气设备时，应先检查其是否漏电， 确保安全。
02 定期检查电气线路和设备，确保其正常工 作。
02
电力系统稳定性的分类
根据干扰的性质和系统响应的特点，可以将电力系统稳定性分为静态稳
定、暂态稳定和动态稳定三种类型。
03
电力系统稳定性分析方法
电力系统稳定性分析方法包括时域分析法、频域分析法和基于计算机的
仿真分析法等。这些方法可以帮助我们了解系统的稳定性状况，并采取
相应的措施来提高系统的稳定性。
05
电机在电力系统中的应用
电机在电力系统中的应用广泛，如发电机、电动机、变压 器等，这些设备在电力系统的发电、输电、配电和用电等 环节中发挥着重要的作用。
电力系统稳定性分析
01
电力系统稳定性的概念
电力系统稳定性是指在正常运行过程中，系统中的各个设备能够保持其
技术参数的稳定，并保证系统能够正常地提供合格的电能质量。
电工电子知识点总结
电工电子知识点总结电工电子学是一门涉及电力、电路和电子设备的学科，其相关知识内容庞杂且繁复。
本文将针对电工电子学中的一些重要知识点进行总结和梳理，以便读者能够更好地理解和应用这些知识。
一、基础电路理论1. 电压、电流和电阻电压是指电路中电荷的差异引起的电位差，用符号V表示，单位是伏特(V)。
电流是指在单位时间内通过导体的电荷量，用符号I表示，单位是安培(A)。
电阻是指导体对电流的阻碍程度，用符号R表示，单位是欧姆(Ω)。
2. 欧姆定律欧姆定律表明电流与电压和电阻之间的关系，即I=V/R。
根据欧姆定律，当电流为恒定时，电压与电阻成正比；当电压为恒定时，电流与电阻成反比；当电阻为恒定时，电压与电流成正比。
3. 多米尼定律多米尼定律是用来计算并联电阻的总阻值的公式，即1/Rt = 1/R1 + 1/R2 + 1/R3 + ... + 1/Rn，其中Rt表示总阻值，R1、R2、R3等表示各个并联电阻的阻值。
4. 叠加定理叠加定理是一种分析复杂电路的方法，它基于线性电路理论，将电路中的各个电源分别作用于电路，并分别计算每个电源对电路的影响，最后将这些影响叠加得到最终结果。
二、电子元器件1. 二极管二极管是一种具有两个电极的电子元器件，主要用于整流和开关电路。
它有一个正向电压降和一个反向电压击穿电压。
正常工作下，二极管只允许正向电流通过，而阻止反向电流的流动。
2. 三极管三极管是一种具有三个电极的半导体器件，通常用于放大电路和开关电路。
它的三个电极分别是基极、发射极和集电极，通过控制基极电流来控制集电极电流的放大倍数。
3. 晶体管晶体管是一种半导体器件，它可以通过控制输入电信号来控制输出电流或电压。
晶体管分为NPN型和PNP型，常用于放大电路、开关电路和逻辑门电路。
4. 电容器电容器是储存电荷的元器件，由两个导体板和介电层组成。
根据电容器的电容值，可以储存不同大小的电荷。
电容器可以用于滤波、耦合和计时等应用。
电工电子知识点总结
电工电子知识点总结电工电子是电力系统中重要的组成部分，涉及到电力传输、电气设备和电子电路等方面。
本文将对电工电子领域的关键知识点进行总结，以便读者更好地了解和掌握相关内容。
一、电工基础知识1. 电流和电压电流是电荷在单位时间内通过导体的数量，单位是安培（A）。
电压是单位电荷所具有的能量，单位是伏特（V）。
2. 电阻和电功率电阻是导体阻碍电流通过的程度，单位是欧姆（Ω）。
电功率是电流通过电阻时产生的热量或功率，单位是瓦特（W）。
3. 电路定律基尔霍夫电流定律（KCL）：电流在节点的总和等于零。
基尔霍夫电压定律（KVL）：电压在闭合回路的总和等于零。
二、电力传输系统1. 发电厂发电厂将化学能、热能或动能转化为电能，并通过电力传输系统供电。
常见的发电厂包括火力发电厂、水力发电厂和核电站等。
2. 输电和配电输电是将发电厂产生的高压电能通过输电线路传输到变电站。
配电是将变电站的高压电能通过配电网供应给用户。
3. 变压器变压器用于改变电能的电压和电流，实现电力的传输和配电。
包括高压变压器、低压变压器和自动变压器等。
三、电气设备1. 电机电机是将电能转换为机械能的装置。
常见的电机包括交流电机、直流电机和步进电机等。
2. 开关和保护装置开关用于控制电路的通断，包括手动开关和自动开关。
保护装置用于监测电路状态，保护电气设备和人身安全。
3. 照明设备照明设备用于提供室内和室外的照明效果。
包括白炽灯、荧光灯和LED灯等。
四、电子电路1. 电子元器件电子元器件是构成电子电路的基本部件，包括电阻、电容和电感等。
典型的电子元器件还包括二极管、晶体管和集成电路等。
2. 逻辑门电路逻辑门电路用于执行布尔逻辑操作，是计算机和数字系统的基础。
常见的逻辑门包括与门、或门和非门等。
3. 数字信号处理数字信号处理涉及数字滤波、数据压缩和频谱分析等技术。
应用广泛于音频处理、图像处理和通信系统等领域。
总结：电工电子领域涵盖了广泛的知识点，本文对其中的重要内容进行了总结。
大一电工电子技术知识点总结归纳
大一电工电子技术知识点总结归纳随着现代科技的不断进步和发展，电工电子技术在我们日常生活中扮演了越来越重要的角色。
尤其对于在大一学习电工电子技术的同学们来说，掌握一些基本的知识点将为日后深入学习打下坚实的基础。
在这篇文章中，我们将对大一电工电子技术的一些重要知识点进行总结归纳。
第一部分：直流电路在电工电子技术的学习中，直流电路是最基础、最重要的部分之一。
为了掌握直流电路的相关知识，我们需要了解电流、电压和电阻的概念。
电流是电荷的流动，单位为安培；电压是电势差，单位为伏特；电阻是电流流过的障碍物，单位为欧姆。
在直流电路中，欧姆定律是一个重要的基本关系式，即电流等于电压除以电阻，I=U/R。
除了了解基本概念，我们还需要学习如何计算电阻的串并联。
当电阻串联时，总电阻等于各电阻之和；当电阻并联时，总电阻等于各电阻的倒数之和的倒数。
此外，掌握电力的计算方法也是很重要的。
电力的计算可以用公式P=UI来表示，其中P表示电力，U表示电压，I表示电流。
第二部分：交流电路与直流电路相比，交流电路更为复杂，因为交流电的电流和电压是随时间变化的。
在交流电路中，我们需要了解正弦波的概念和特性。
正弦波是最常见的交流电波形，具有周期性、对称性和周期性变化等特点。
为了分析交流电路中的电流和电压，我们需要掌握相位和频率的概念。
相位是指电流或电压相对于参考点的时间关系，单位为弧度或角度；频率是指交流电波形在单位时间内完成的周期数，单位为赫兹。
在交流电路中，我们使用复数来表示电流和电压。
交流电路中的复数表示法有时域法和频域法两种。
在交流电路中，阻抗是一个重要的概念，类似于直流电路中的电阻。
阻抗是对交流电流抵抗的程度，单位为欧姆。
阻抗是复数，由电阻和电抗两部分组成。
电抗可以分为容抗和感抗两种，分别与电容和电感相关。
第三部分：半导体器件在电工电子技术中，半导体器件是最常见和最重要的元件之一。
半导体器件的特点是电阻可控，具有导电能力。
最常见的半导体器件有二极管和三极管。
电工电子知识点总结
电工电子知识点总结电工电子是一门涉及电力和电子技术的学科，其中包括了各种电路原理、电子器件、电路布线以及电力系统的安装与维护等内容。
本文将对一些电工电子的基础知识点进行总结和归纳。
1. 电流和电压电流是指电子在电路中流动的载流子数量，单位是安培（A），常用符号为I。
电压是指电路两点之间的电势差，单位是伏特（V），常用符号为V。
电压和电流的关系可以通过欧姆定律表示：U=IR，其中U表示电压，I表示电流，R表示电阻。
2. 电阻电阻是电路中提供阻碍电流通过的元件，单位是欧姆（Ω）。
电阻的大小取决于材料的导电性质以及电阻器的尺寸和形状。
电阻和电压、电流之间的关系可以通过欧姆定律表示。
3. 电路的基本组成电路由电源、导线和负载组成。
电源提供电流和电压，导线用于连接电路各部分，而负载消耗电能，如电灯泡、电机等。
4. 串联电路和并联电路串联电路是指电流只有一条路径可选，各元件依次连接，而并联电路则是电流有多条路径可选，各元件并列连接。
串联电路中，总电流等于各元件电流之和，而总电压等于各元件电压之和。
并联电路中，总电流等于各元件电流之和，而总电压相等。
5. 电感和电容电感是指电流通过时产生的磁场储能，单位是亨利（H）。
电感器是由线圈组成的元件，可以储存电能，并阻碍电流突变。
电容是指电荷储存在两个导体之间的能力，单位是法拉（F）。
电容器是由两个导体之间的介质隔开的元件，可以储存电能，并阻碍电压突变。
6. 二极管和晶体管二极管是一种具有两个电极的电子元件，常用于电路中的整流和保护。
晶体管是一种电子器件，可以放大或开关电流。
晶体管常用于放大器、电子开关和逻辑电路等应用。
7. 集成电路集成电路（IC）是一种将多个电子元件（如晶体管、电容等）集成到一个芯片上的技术。
集成电路常用于计算机、手机、电视等电子设备中。
8. 电力系统电力系统包括电站、输电网和配电网。
电站产生电能，输电网将电能从电站输送到各个地方，配电网将电能送达到用户处。
《电工电子应用技术》复习提纲
《电工电子应用技术》复习提纲电工电子应用技术是一门综合性的专业课程，在电气工程领域中扮演着重要的角色。
复习提纲可以帮助学生系统、有序地整理和复习所学知识，以提高复习效率和复习质量。
以下是《电工电子应用技术》复习的提纲：一、基本电路理论与方法1.电路基本元件的特性和参数2.电路分析的基本方法3.交流电路分析的基本理论和方法4.电源电路的特点和设计方法5.复杂电路的简化与分解6.数字电路的基本知识和设计方法二、电能与动力电子技术1.电机的基本原理和分类2.三相交流电机的特点和应用3.电机的启动、制动和调速方法4.可编程逻辑控制器（PLC）的基本原理和应用5.动力电子器件和电路的原理和特性6.频率变换技术和电力电子调制技术三、电子设备与自动控制技术1.半导体器件的原理、特性和应用2.放大电路和功率电子器件的设计与应用3.传感器和执行器的原理和应用4.控制系统的基本原理和结构5.自动控制器的原理和特性6.存储器和微处理器的原理和应用四、电工电子实验技术1.基本仪器的使用和电路测量技术2.电气设备的安装调试技术3.实验室数据处理和分析方法4.模拟电路和数字电路的实验设计和实施5.电能与动力电子技术实验的设计和实施6.电子设备与自动控制技术实验的设计和实施五、电工电子工程应用1.电力系统的组成和结构2.电力系统的运行原理和调度方法3.电力系统的保护与控制技术4.电力系统质量与电能管理5.新能源与清洁能源技术在电力系统中的应用6.电气设备的检修与维护技术六、电工电子安全与管理1.电工安全的基本原则和措施2.电气设备的绝缘和接地保护措施3.电力系统的防雷和减缓电弧危害的措施4.电气设备的运行和管理规范5.电工设备事故调查和事故预防措施6.电气设备和工程工程规范及标准以上是《电工电子应用技术》复习的基本提纲，学生在复习过程中可以根据自身的学习进度和重点，适当调整和划分各章节的重点内容。
同时，还需要配合教材、课堂笔记和参考书籍进行深入学习和巩固。
电工期末知识点总结
电工期末知识点总结电工是一个涉及电气系统安装、维护和修复的职业。
电工需要掌握大量的技术知识，包括电路原理、电气设备维护、安全规范等方面的内容。
在期末考试前，对电工知识点进行总结有助于加深理解和记忆，为考试做好充分准备。
本文将从电工基础知识、电路分析、电气设备维护和安全规范等方面对电工期末知识点进行总结。
一、电工基础知识1. 电流、电压和电阻的概念及其关系电流是电荷在单位时间内通过导体的数量，用I表示，单位是安培(A)；电压是电荷在电路中的能量转化和传递，用U表示，单位是伏特(V)；电阻是材料对电流通过的阻碍程度，用R表示，单位是欧姆(Ω)。
它们之间的关系是：U=IR。
2. 电路中的串联和并联在电路中，电阻、电压和电流可以通过串联和并联的方式进行组合。
串联是指将电阻、电压或电流依次连接在一起，而并联是指将电阻、电压或电流同时连接在一起。
串联电路中，电阻相加，电压相加，电流相等；并联电路中，电阻按倒数相加，电压相等，电流相加。
3. 电路定理电路定理是关于电路中电压、电流和电阻的数学关系的定理。
其中最重要的有欧姆定律、基尔霍夫定律和戴维南定理。
欧姆定律是指在恒定温度条件下，电流和电压成正比，电流与电阻成反比，即U=IR；基尔霍夫定律是指在电路中，任何一个节点所受的电流等于它所发出的电流之和；戴维南定理是指将电阻由串联电路变为并联电路，或者由并联电路变为串联电路之后，电路的电流和电压不变。
二、电路分析1. 直流电路直流电路是指电流方向恒定的电路，其特点是电流只在一个方向上流动。
在直流电路中，电流的分析和计算相对较简单，可以采用欧姆定律和基尔霍夫定律进行电路分析。
2. 交流电路交流电路是指电流方向不断变化的电路，其特点是电流不固定，而是随着时间的变化而变化。
在交流电路中，除了要考虑电阻、电压和电流的关系外，还需要考虑交流电路中的电感和电容的影响。
3. 电路分析工具电路分析工具包括模拟工具和数字工具两种。
模拟工具是指用来模拟和分析电路中的电压、电流和电阻的工具，包括示波器、万用表、信号发生器等；数字工具是指用来进行数字模拟和数学分析的工具，包括Multisim、PSPICE等。
电工电子主要知识点总结
电工电子主要知识点总结电工电子是现代社会中不可或缺的一门重要学科，它涉及到了电气、电子、通信、自动化等多个领域，对工业生产、通信、生活等方方面面都有着重要的影响。
本文将对电工电子领域的一些主要知识点进行总结，包括电路基础、电磁场、电机、电力系统、电子技术等内容。
1. 电路基础电路基础是电工电子领域的基础知识，包括了电压、电流、电阻、电功率、电路定理等内容。
电路是电子设备的基本组成部分，掌握电路基础知识对于理解电子设备的工作原理和进行电路设计都至关重要。
在电路基础中，有一些重要的定理和定律，如欧姆定律、基尔霍夫定律、戴维南定理、诺顿定理等，这些定理和定律帮助我们更好地理解电路的工作原理和进行电路分析。
2. 电磁场电磁场是电工电子领域的重要理论基础，它研究了电荷和电流在空间中产生的电场和磁场。
电磁场理论对于理解电磁波、电磁感应、电磁力等现象都起着重要的作用。
电磁场理论也是设计电磁设备和系统的基础，如变压器、电机、发电机、传感器等设备都是基于电磁场理论来工作的。
电磁场理论也广泛应用于通信、雷达、无线电、激光等领域。
3. 电机电机是电工电子领域的重要设备，它将电能转化为机械能，广泛应用于工业生产、交通运输、家电等领域。
电机的种类很多，包括直流电机、交流电机、步进电机、同步电动机等。
掌握电机的工作原理、特性、控制方法对于电机的设计、运行和维护都是非常重要的。
在电机领域，还涉及了一些重要的理论和技术，如电机的磁路分析、电机的励磁方式、电机的控制技术等。
4. 电力系统电力系统是电工电子领域的重要组成部分，它包括了发电、输电、配电和用电等环节。
电力系统是将发电厂产生的电能送达用户的系统，包括了变压器、开关设备、保护设备、计量设备等。
掌握电力系统的相关知识对于保障电力系统的运行、提高电力系统的效率和安全性都至关重要。
在电力系统领域，有一些重要的理论和技术，如电力系统的稳定性分析、电力系统的保护技术、电力系统的优化调度等。
电工学-电子技术期末复习-总结知识点
结构，导电机理 外特性，主要电参数 放大电路、开关电路组 成及其电路分析 结构，导电机理 外特性，主要电参数
放大电路、开关电路组 成及其电路分析
第一章 半导体二极管及电路分析
1.1.1 半导体二极管的结构、特性与参数
一、二极管的结构与类型
二极管由一个PN结， 加相应的电极引线 （P） （N） 和管壳封装而成。 电路符号
（2）函数表达式表示
L f ( A, B, C) ABC ABC ABC AC BC ABC ( A B)C
（3）逻辑图和波形图表示
（4）卡诺图→ 2.逻辑函数的标准“与—或”表达式 三开关控制一只电灯的逻辑问题的三种表达式
L f ( A, B, C) ABC ABC ABC AC BC ABC ( A B)C
A和L实现了反相输出， L A =1，在A=0或1这两种情况下，
EN ；
注意：三态输出门的电路符号有多种：
A
EN
1
L
数据A 1 0 1 输出L 1 0 高阻态
EN
1 1 0
0
0
三态门的应用
总线结构
信号双向传输
2.2.3 各类门电路应用时的注意事项 一、多余输入端的处理 （1）对于与非门电路：把多余输入端接正 电源或者与有用端并联使用； （2）对于或非门电路：把多余输入端接 地或与有用端并联使用，通过电阻接地时， 对TTL这只串联电阻阻值只能在500欧姆以 下；
真值表
A B L
逻辑关系式为：
L f ( A, B) A B
0 0
1 1
0 1
0 1
0 1
1 1
逻辑运算为逻辑加： 0+0=0，0+1=1，1+0=1，1+1=1 逻辑符号如下：
电工与电子技术 总结
二、 单元总结
本章主要介绍了两种最常用的半导体器件:半导体二极管 和三极管。
二极管和三极管的基本结构、工作原理、特性和参数是 学习电子技术和分析电子电路必不可少的基础。
第一章
电路及其分析方法单元总结
一、 基本要求
1. 了解电路模型及理想电路元件的意义； 2. 理解电压、电流参考方向的意义； 3. 了解电源的有载工作、开路与短路状态，并能理 解电功率和额定值的意义； 4. 掌握R、L、C电路元件的伏安关系； 5. 理解基尔霍夫定律并能正确应用； 6. 掌握用支路电流法、叠加原理、戴维宁定理分析 电路的方法； 7. 了解实际电源的两种模型及其等效变换；
二、
单元总结
1. 正弦量的三要素 (1) 变化快慢用频率f、周期T和角频率表示，三者之间 的关系为 2
2 f
(2) 大小用有效值表示。交流电的有效值是从交流电流与 直流电流具有相等的热效应观点引出的
I 1 T
T
0
T
i dt
2
正弦交流电的有效值与最大值的关系为 I
Im 2
(4) 电源的工作状态、开路与短路 学习时注意理解三种状态的特点及判断电路中某一元件处 于电源状态还是负载状态。
(4) 电源的工作状态、开路与短路 负载的大小和增减是指负载消耗的功率的大小和增减，不 要误解为负载电阻阻值的大小和增减。 在一个完整的电路中，产生的功率与消耗的功率的相等。 额定值表示电气设备正常的工作条件和工作能力，使用时 应遵照额定值的规定，以免出现不正常的情况甚至发生事故。 2. 基尔霍夫定律 基尔霍夫定律适用于由各种不同元件构成的电路中任一瞬 时、任何波形的电压和电流。
负载不对称
三相负载三角形联接线、相电压相等。
电子电工期末复习重点
电子电工期末复习重点1、电源和负载的本质区别是：电源是把 其它形式的 能量转换成 电 能的设备，负载是把 电 能转换成 其它形式 能量的设备。
2、对电阻负载而言，当电压一定时，负载电阻越小，则负载 越大 ，通过负载的电流和负载上消耗的功率就 越大 ；反之，负载电阻越大，说明负载 越小 。
3、实际电路中的元器件，其电特性往往 多元 而 复杂 ，而理想电路元件的电特性则是 单一 和 确切 的。
4、电力系统中构成的强电电路，其特点是 大电流 、 大功率；电子技术中构成的弱电电路的特点则是 小电流 、 小功率 。
5、常见的无源电路元件有 电阻元件 、 电感元件 和 电容元件 ；常见的有源电路元件是 电压源元件 和 电流源元件 。
6、元件上电压和电流关系成正比变化的电路称为 线性 电路。
此类电路中各支路上的 电压 和 电流 均具有叠加性，但电路中的 功率 不具有叠加性。
7、电流沿电压降低的方向取向称为 关联 方向，这种方向下计算的功率为正值时，说明元件 吸收 电能；电流沿电压升高的方向取向称为 非关联 方向，这种方向下计算的功率为正值时，说明元件 供出 电能。
8、电源向负载提供最大功率的条件是 电源内阻 与 负载电阻 的数值相等，这种情况称为电源与负载相 匹配 ，此时负载上获得的最大功率为 U S 2/4R S 。
9、 电压 是产生电流的根本原因。
电路中任意两点之间电位的差值等于这两点间 电压 。
电路中某点到参考点间的 电压 称为该点的电位，电位具有 相对 性。
10、线性电阻元件上的电压、电流关系，任意瞬间都受 欧姆 定律的约束；电路中各支路电流任意时刻均遵循 KCL 定律；回路上各电压之间的关系则受 KVL 定律的约束。
这三大定律是电路分析中应牢固掌握的 三大基本 规律。
1、正弦交流电的三要素是 最大值 、 角频率 和 初相 。
有效 值可用来确切反映交流电的作功能力，其值等于与交流电 热效应 相同的直流电的数值。
电工电子知识点总结
电工电子知识点总结在现代社会中，电工电子技术的应用越来越广泛。
作为电工电子从业人员，了解和掌握相关知识点是至关重要的。
本文将对电工电子领域的核心知识进行总结，旨在帮助读者更深入地理解和应用这些知识。
一、电工电子基础知识1. 电压(Voltage)电压是指电场中某一点的电势差，通常用V表示。
它是推动电流流动的力量，单位为伏特(V)。
2. 电流(Current)电流是指单位时间内电荷通过一个导体截面的数量，通常用I表示。
其单位为安培(A)。
3. 电阻(Resistance)电阻是指电流在通过导体时所遇到的阻碍程度，通常用R表示。
其单位为欧姆(Ω)。
4. 电功率(Power)电功率是指在单位时间内电能的转化速率，通常用P表示。
其单位为瓦特(W)。
5. 电路基本元件电路中的基本元件包括电源、开关、电阻、电容和电感。
它们互相连接形成各种电路，实现电能的控制和转换。
二、直流电路1. 基本电路定律1.1 欧姆定律（Ohm's Law）：描述了电压、电流和电阻之间的关系。
它表示为V = IR，其中V为电压，I为电流，R为电阻。
1.2 基尔霍夫定律（Kirchhoff's Laws）：包括基尔霍夫电流定律和基尔霍夫电压定律。
前者指出电流在分支点的总和等于流入该分支点的总和；后者指出电压在回路中的总和为零。
2. 串、并联电路2.1 串联电路：电路中的元件按照顺序相连，电流只有一条路径流过各个元件。
2.2 并联电路：电路中的元件同时与电源相连，电流通过各个元件的路径相同。
3. 电路分析方法3.1 等效电路法：将复杂的电路化简为简单的等效电路进行分析。
3.2 节点电压法：通过设定参考节点，根据基尔霍夫电流定律和基尔霍夫电压定律来分析电路。
3.3 置换定理：通过相互替换电源和元件的位置，简化电路分析。
三、交流电路1. 交流电的特点与直流电不同，交流电是指电荷方向和大小周期性变化的电流。
在交流电路中，电压和电流都是随时间变化的。
电工电子知识点总结
电工电子知识点总结电工电子是现代工业中一门重要的技术学科，涵盖了电力系统、电器设备和电子器件等多个方面的知识。
本文将对电工电子的相关知识点进行总结，包括电路基础、电力系统、电子元器件等内容。
一、电路基础1. 电路基本概念电流、电压、电阻是电路中的基本概念。
电流指电子在单位时间内通过导体横截面的数量，单位为安培（A）；电压指电流在电路中的推动力，单位为伏特（V）；电阻指导体抵抗电流流动的能力，单位为欧姆（Ω）。
2. 电路定律欧姆定律、基尔霍夫定律是电路中常用的定律。
欧姆定律指在恒定温度下，电流与电压成正比，与电阻成反比；基尔霍夫定律分为电压定律和电流定律，用于描述电路中电流和电压的分布情况。
3. 电路连接与分析电路中的连接方式包括串联、并联和混联。
串联是指将电器依次连接在同一路径上，电流相等，电压相加；并联是指将电器同时连接在电流分支上，电流相加，电压相等；混联是串联和并联的组合。
二、电力系统1. 输电线路输电线路主要包括输电塔、导线、绝缘子和避雷器等组成部分。
输电塔用于支撑导线，保证导线距离地面的安全高度；导线是电流的传输介质，分为架空线路和地下电缆；绝缘子用于防止导线与输电塔接触，避免电流地接；避雷器用于保护输电线路和电力设备免受雷击。
2. 发电机与变压器发电机是将机械能转化为电能的装置，主要包括磁极、转子、定子和绕组等部分；变压器用于改变电压的大小，分为升压变压器和降压变压器。
3. 配电系统配电系统包括变电站、开关设备和配电装置等。
变电站用于将高压电能转换为低压电能，通过变压器进行变压操作；开关设备用于控制电流的通断，保证电能的正常传输；配电装置将电能分配到不同的用电设备中。
三、电子元器件1. 二极管与三极管二极管是一种具有两个电极的电子元器件，主要用于将交流电转换为直流电；三极管是一种具有三个电极的电子元器件，主要用于放大和控制电流。
2. 集成电路与逻辑门集成电路是将电子元器件集成在一块半导体芯片上的器件，主要分为模拟集成电路和数字集成电路两类；逻辑门是实现逻辑运算的基本组成单元，包括与门、或门、非门等。
电工电子技术基础期末复习
1、电路的主要功能：一：进行能量的转换、传输和分配;二：实现信号的传递、存储和处理;2、什么是关联方向电流的实际方向与电流的参考方向的区别下图中电流应该是大于零还是小于零所确定采用的电流参考方向和电压参考方向一致的那个方向称为关联方向;电流的实际方向规定为正电荷移动的方向,由高电势流向低电势；而电流的参考方向则是人为任意假定的,不一定正确;参考方向与实际方向相反,电流i<0;3、电动势与电压的定义式都是功焦耳/电量库伦,那么电压与电动势有什么区别电动势是描述电源本身特征的专用物理量,不随外电路的变化而改变,用来描述电源将其他形式的能转化为电能本领的大小,在数值上等于非静电力克服电场力将单位正电荷从负极搬运到正极所做的功;电动势的实际方向与电压实际方向相反,规定为由负极指向正极;电压,即电势差,是电路中两点间的电势之差,电路中a、b两点间的电势差等于单位正电荷由a点移至b点电场力所做的功;电压的实际方向规定为由高电势指向低电势;4、我们生活中会有成千上万种类的电器元件,为什么在研究电路理论时我们只是研究电阻、电感、电容三种元件电阻、电感、电容三种基本的无源元件是从实际的电器元件中抽象简化而来的理想物理模型,为了忽略那些对研究问题没有直接关系的因素同时控制好主要的变量便于研究,其他的元件都可以直接或间接地看作是由这三种元件组成的,但这三种元件不能被分解为其它元件;5、我们研究的有源元件有电压源和电流源;从伏安关系说明电压源的特点；我们生活中使用的220V交流电源是否是这里所说的电压源为什么电压源的伏安关系特点：u=us,两端的电压是由电源本身确定且不变的值,与外电路、流过电流的大小、方向无关,电流的大小由电源及外电路共同决定;我们普通用户在生活中使用的220V交流电源可以近似地看作理想电压源,发电机本身产生的220V电压或许更接近：发电厂到我们使用插座处之间的导线有一定的电阻,尤其在用电高峰期,因为输出功率增大的缘故,电流变大,导线分得的电压也略有增大,但是电网的输入电压是不变的,我们插座获得的就会随之减小,但并不明显罢了;6、什么是受控源,其分类及表示方法是什么电压或电流受电路中其它部分的电压或电流控制的或,称为受控源;分四类：电压控制电压源VCVS,电压控制电流源VCCS,电流控制电压源CCVS,电流控制电流源CCCS;7、对下图应用支路电流法列出基尔霍夫电流方程和电压方程;设：电流参考方向如图;A:i5=i3+i4①B:i1=i2+i5②C:i1=i3+i6③D:i6=i2+i4④可由①+②-③得到采用关联参考方向,回路绕行方向如图;i6R6+i1R1+i2R2-USE=0i1R1+i5R5+i3R3=0-i2R2+i5R5+i4R4=08、什么是等效电路什么是等效变换具有相同电压电流关系即伏安关系VAR的不同电路称为等效电路;将某一电路用与其等效的电路替换的过程称为等效变换;“对外等效,,对内不等效”9、用戴维南定理求图示电路的电流I;10、什么是过渡过程产生过渡过程的原因是什么换路定理的内容是什么过渡过程：电路从一个稳定状态过渡到另一个稳定状态,电压、电流等物理量经历一个随时间变化的过程;产生原因：能量不能跃变;换路定理：在换路前后电容电流和电感电压为有限值的条件下,电容电压uC 及电感电流iL在换路前后瞬间的值是相等的,即：uC0+=uC0-;iL0+=iL0-11、交流电是指大小和方向都随时间变化的电流或电压,为什么我们只研究按照正弦变化的交流电正弦交流电在工农业生产、科学研究及日常生活中应用广泛且在电力系统和电子技术领域占有十分重要的地位;本身具有有利于保护电器绝缘性能、减少能量损耗的优点;正弦函数是周期函数,其加减、求导、积分后仍是同频率的正余弦函数；正弦信号容易产生、传送与使用;另外各种非正弦交流电都可由不同频率的正弦交流电叠加而成,因此可用正弦交流电的分析方法来分析非正弦交流电;12、写出一个正弦交流电压的数学表达式,指出其三要素,并说明三要素的意义;u=uM sinωt+φ三要素是振幅uM、角频率ω和初相角初相φ;其中振幅是正弦交流电的最大值,反映其变化幅度的大小;角频率是正弦量单位时间内变化的弧度数,反映其变化速度的快慢;初相是t=0时的相位角度,体现计时起点;13、为什么要用相量表示正弦量电路各部分与电源频率相同,所以可以隐含ω;相量和正弦量二者并非相等,只是借助相量工具运用复数有效避免正弦量计算时三角函数运算的繁琐,画相量图还能使问题的解决更加方便直观;14、RLC串联电路;已知R=5kΩ,L=6mH,C=μF,U=5sin106t V;1 求电流i和各元件上的电压,画出相量图；2当角频率变为2×105rad/s时,电路的性质有无改变;15、什么是有功功率什么是无功功率什么是视在功率它们之间是什么关系有功功率又叫平均功率,是电路电阻部分实际对外做功消耗的功率,是交流电在一个周期内瞬时功率的平均值,用P表示,单位为“瓦”W,P=UIcosφ;无功功率绝非无用功率,表示二端网络与外电路进行能量交换的幅度;不对外做功,没有真正消耗能量,用Q表示,单位为“乏”Var,Q=UIsinφ;视在功率表示用电设备的容量大小,用S表示;单位为“伏安”VA,S=UI;三者关系用功率直角三角形表示,为：S2=P2+Q2;16、功率因数提高有什么意义一般采用什么方法提高功率因数的意义：①提高发、配电设备电能的有效利用率；②减少输电线路的电压降和功率损失,提高效率；③省电,降低成本,有利于安全生产;方法：在感性负载上并联适当的电容器,避免长时间空载运行,选择恰当的设备容量;17、什么样的电源是三相电源我国在企业实际应用的三相电的线电压是多少,相电压又是多少相电压与线电压是什么关系由3个频率相同、振幅相同、相位互差120°的正弦电压源所构成的电源称为三相电源;线电压任意两根相线之间的电压是380伏；相电压任一相线即火线与零线之间的电压是220伏；线电压是相电压的3倍;18、请画出二极管的正向特性和反向特性画出二极管图形符号,并说明二极管的特点二极管具有单向导电的特点：1.正向特性：正向电压很小时,处于截止状态,超过一定数值后才导通；2.反向特性：外加反向电压,电流很小；3.击穿特性：当反向电压超过击穿电压,电流急剧增大；4.频率特性：当交变频率超过最高工作频率,会失去单向导电性;19、请画出NPN型三极管的图形符号；示意性画出三极管的输出特性曲线;并指出三个区；说明分别处在三个区的工作条件;饱和区：发射结正向偏置,集电结正向偏置;放大区：发射结正向偏置,集电结反向偏置;截止区：发射结反向偏置,集电结反向偏置;20、下图是一个共射级基本放大电路,请说明所给原件的作用①晶体管V：放大元件,用基极电流iB 控制集电极电流iC;②电源U CC 和U BB :使晶体管的发射结正偏,集电结反偏,晶体管处在放大状态,同时也是放大电路的能量来源,提供电流i B 和i C ;③偏置电阻R B ：用来调节基极偏置电流i B ;④集电极负载电阻R C :将集电极电流i C 的变化转换为电压的变化;⑤电容C 1、C 2：用来传递交流信号,起到耦合的作用;同时,又使放大电路和信号源及负载间直流相隔离,起隔直作用;21、利用三极管的输入特性曲线和输出特性曲线,采用图解法分析共射级放大电路的电压放大过程;22、说明放大电路微变等效电路法的基本思想,并画出三极管的微变等效电路;把非线性元件晶体管所组成的放大电路等效成一个线性电路,就是放大电路的微变等效电路,然后用线性电路的分析方法来分析,在静态工作点附近的小范围内,用直线段近似地代替晶体管的特性曲线;23、画出由二极管组成的与门电路,画出逻辑符号,写出逻辑代数表达F=ABs R B u s +－+u i －+－U BBR L+u o －+U CC －R CC 1C 2V++A BF&24、证明分配率：A+BA=A+BA+CA+BA+C=AA+AB+AC+BC=A+AB+AC+BC=A1+B+C+BC=A+BC25、用与非门设计一个交通报警控制电路;交通信号灯有红、绿、黄3种,3种灯分别单独工作或黄、绿灯同时工作时属正常情况,其他情况均属故障,出现故障时输出报警信号; 26、用与非门设计一个举重裁判表决电路;设举重比赛有3个裁判,一个主裁判和两个副裁判;杠铃完全举上的裁决由每一个裁判按一下自己面前的按钮来确定;只有当两个或两个以上裁判判明成功,并且其中有一个为主裁判时,表明成功的灯才亮;27、写出如下逻辑图的最简逻辑表达式;。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
60A
2
40A
此区域中 :
IB=0 , IC=ICEO1,
20A
UBE< 死区电
IB=0
压,，称为截止 区。
3 6 9 12 UCE(V)
截止区 发射结和集电结均反偏 vBE Vth 硅管0.5V，锗管0.1V
等效电路
iB 0, iC 0
饱和区 发射结正偏，集电结正偏
vBE 0, VCB 0
这种关系在日常生活中也是非常普遍的。以二
只并联开关控制一只电灯为例，当其中一只开
关闭合时，电灯就亮。 令开关闭合和灯亮为逻辑 “1”，开关断开和灯暗为逻 220
A BL
辑“0”时，有如表所示的真
值表。
真值表
A BL 0 00 0 ： L f (A, B) A B 逻辑运算为逻辑加： 0+0=0，0+1=1，1+0=1，1+1=1 逻辑符号如下：
值表。
该“与”逻辑关系也可写成逻 A B L 辑表达式形式L 。f (A, B) A B
0 0 0 从逻辑运算上，是逻辑乘关系，
0 1 0 0×0=0，0 ×1=0，1 ×0=0，1 ×1=1
100
“与”逻辑关系用“与”门逻 1 1 1 辑符号表示：
2.“或”逻辑关系及运算
决定结果成立的所有条件只要有一个具 备时，结果就成立，这种条件与结果之 间的关系称为“或”逻辑。
第二章 集成逻辑门电路
本章讨论的是实现各种功能逻辑功能 的具体电子电路。如实现“与”逻辑功 能的具体电路，“或非”逻辑功能的具 体电路等等。由于“与”、“或”、 “非”、“与非”、“或非”、“与或 非”等逻辑功能已经了解。所以，我们 只介绍两种主要的电路类型和结构。即 电路的基本类型 、结构、定性的工作原 理、电路的外特性、以及使用时的注意 事项等。
ni pi
本征浓度随温 度的上升而增 大，所以本征 载流子浓度是 温度的函数。
二极管
杂质半导体
N型半导体（主要载流子为电子，电 子半导体） P型半导体（主要载流子为空穴，空 穴半导体）
PN结处载流子的运动
漂移运动
P型半导 体
－－－－ － － －－－－ － －
－－－－ － －
－－－－ － －
组合逻辑电路的特点是：在任何 时刻的输出状态（结果），只决定 于该时刻的输入取值。一旦输入取 值确定后，输出结果就可以明确确 定。它的电路框图如图所示：
§ 3.1 概述
组合逻辑电路 现时的输出仅取 决于现时的输入
逻 辑 电 路
时序逻辑电路 除与现时输入有 关外还与原状态 有关
组合逻辑电路分析
电路 结构
任务 要求
最简单的 逻辑电路
分析步骤：
1.指定实际问题的逻辑含义，列出真值 表，进而写出逻辑表达式。
2.用逻辑代数或卡诺图对逻辑表达式进 行化简。
3.列出输入输出状态表并画出逻辑电路 图。
例：设计三人表决电路（A、B、C）。每人 一个按键，如果同意则按下，不同意则不按。 结果用指示灯表示，多数同意时指示灯亮， 否则不亮。 1.首先指明逻辑符号取“0”、“1”的含义。三 个按键A、B、C按下时为“1”，不按时为“0”。 输出量为 F，多数赞成时是“1”，否则是“0”。
三极管特性曲线 IC
IB
mA
C
A
B
RC
E
USC
RB
V UBE
V UCE
USB
实验线路(共发射极接法)
此输区出域中特U性CEUBE,集 电UC结E正0.3偏V，称为IB饱>I和C，I区C(。mA )
4 3
当UCE大于一定的数 值时，IC只与IB有关， IICB=。I此B ,区且1域00称I为CA=线性 放大区。 80A
A和L实现了反相输出， L A EN； =1，在A=0或1这两种情况下，
注意：三态输出门的电路符号有多种：
A
EN
1
L
EN
数据A
输出L
1
1
1
1
0
0
0
1
高阻态
0
0
三态门的应用
总线结构
信号双向传输
2.2.3 各类门电路应用时的注意事项 一、多余输入端的处理
（1）对于与非门电路：把多余输入端接正 电源或者与有用端并联使用；
特征是iC仅受iB控制，与 vCE的大小基本无关。
等效电路
iC iB
输出特性三个区域的特点:
(1) 放大区
BE结正偏，BC结反偏， IC=IB , 且 IC = IB
(2) 饱和区 BE结正偏，BC结正偏 ，即UCEUBE ， IB>IC， UCE0.3V (3) 截止区 UBE< 死区电压， IB=0 ， IC=ICEO 0
3.“非”逻辑关系及运算
条件具备时，结果不成立，条件不具备 时结果成立，这种条件与结果之间的关 系称为“非”逻辑
真值表
逻辑式为：
条件 A 结果 L
L A 是求反运算
0
1
逻辑符号如下：
1
0
4.复杂和复合逻辑关系
（1）异或逻辑关系
二个条件相同时，结果不成立，二个条件相
异时，结果成立。 函数式
L f ( A, B) A B A B AB
五、TTL其它逻辑门电路 或非门、集电极开路与非门（OC）、 三态输出门（TS）等 1.TTL或非门
L AB
2.TTL集电极开路与非门（OC门）
OC门电路符号
L1 L2
OC门的线与连接
L L1 L2 AB CD
3.TTL三态输出门 EN 使能控制端
EN 0 三态门使能，即D1、D2截止，
本征半导体的电特性
硅单晶体的原子 结构排列的非常整 齐； 每个原子外层的 四个电子与相邻四 周的原子外层电子 形成稳定的共价键 结构； 绝对零度时，价电子无法争脱本身原子核 束缚，此时本征半导体呈现绝缘体特性；
在室温下，本征半导体非常容易受热 激发产生电子—空穴对；这时的载流子 浓度称本征浓度，
画出四变 量卡诺图
结果为:
Z 2 ( A, B,C, D) AC CD BD ABC
卡诺图化简时的一般原则和规律： 1.只能对 2n个相邻方格实施包围，包围圈 越大，式子越简； 2.小方格可以重复包围，但每一包围必须 含有一个未被包围过的方格，否则多余； 3.包围“1”格得原函数，包围“0”格得反函 数， 经二次求反后分别可用“与非”逻辑和“或 非” 逻辑实现。
N型半导 内电场E 体
+ +++++ + + 内移+ 电运+场 动越越+ 强强+，，就而使漂漂移 + + 使+ 空+间电+ 荷+区变薄。
+ +++++
扩散的结果是使空间电 荷区逐渐加宽，空间电 荷区越宽。
扩散运动
伏安特性 I
反向击穿电 压U(BR)
反向漏电流 （很小，A级）
IU
+-
导通压降: 硅
（3）逻辑图和波形图表示
（4）卡诺图→ 2.逻辑函数的标准“与—或”表达式 三开关控制一只电灯的逻辑问题的三种表达式
L f (A, B,C) ABC ABC ABC AC BC ABC (A B)C
例2. 卡诺图化简 Z2 (A, B,C, D) BC BCD AC D BCD ABC ABD
L AB
L AB
L ABCD
分配律
A B C (A B)(A C) A (B C) A B A C
荻魔根定律 A B C ABC ABC A BC 其中后四个定律可以用前四个进行证明成立， 也可用真值表证明等式成立。
电工学电子技术下册
期末总复习
第一篇
电子器件与 电子电路基础
本篇的主要内容
半导体材料本征半导体P型、N型半导体 PN结半导体二极管
半导体二极管 （一个PN结）
二极管的外特性、主要电参数 二极管电路组成及电路分析
结构，导电机理
晶体三极管 （二个PN结）
CCCS
外特性，主要电参数
放大电路、开关电路组 成及其电路分析
条件A B 00 01 10 11
结果 L 0 1 1 0
逻辑符号
（2）同或逻辑关系
二个条件相同时，结果成立，二个条件相异
时，结果不成立。 函数式
条件A B 00
结果 L 1
L f ( A, B) A B A B 0 1
0
AB
10
0
11
1
逻辑符号
（3）复合逻辑关系 它 辑由关“与”、“或”、“非”三种基本逻 系组合而成。
适宜大规模和超大规模集成
第2篇
数字电路和系统
1.“与”逻辑关系及运算 决定结果成立的所有条件都具备时，结 果才成立，这种条件与结果之间的关系称 为“与”逻辑。 以二只串联开关控制一只电灯为例，只有当 二只开关都闭合时，电灯才亮。
令开关闭合和灯亮为逻辑
“1”，开关断开和灯暗为逻
辑“0”时，有如表所示的真
（2）对于或非门电路：把多余输入端接 地或与有用端并联使用，通过电阻接地时， 对TTL这只串联电阻阻值只能在500欧姆以 下；
特别注意：不能把多余输入端悬空。对 TTL电路，悬空虽相当于高电平，但易 引入干扰；对CMOS电路，悬空低电位， 使相应管子截止，破坏了逻辑关系，也 会引入干扰。
第3章 组合逻辑电路
电流 IZmax
二极管的用途： 1.整流：将正弦交流信号变为单向信号 2.检波：将周期非正弦信号变为单向信号 3.钳位：二极管一端与固定电位相连接，另一端 不高于（低于）该电位。 不同方向钳位构成限幅电路 4.开关：用于数字电路 5.元件保护：二极管反向并联，限制其端电压 6.温度补偿：利用半导体的温度特性
