完美家庭弱电布线全过程
家装电路布线施工图文并茂详细解说
一、家庭装修中，要涉及强电（照明、电器用电）和弱电（电视、电话、音响、网络等）电路线埋暗线，线材很重要；二、电线规格的选用：家庭装修中，按国家的规定，照明、开关、插座要用2.5平方的电线，空调要用4平方的电线，热水器要用6平方的电线。
三、目前电的安装方法很多，有的是A元/平方，有的是B元/平方，做法不同，做工费用也不同。
1、功能性的做法：主是不用分很多组，只要能达到用电的目的就可以了，一个三房两厅的房子也就是分4组线。
2、分组做法：分组就是第个空间的都要单独分组，每个空间的空调还要单独分组，一个三房两厅就需要房间3组，客厅1组，餐厅1组，两个卫生间2组，厨房1组，三个房间空调要3组，客厅空调1组，总共要12组线，每组都要需要单独的空开控制。
如果用普通的PVC管穿线，就是A元/平方的人工费。
用冷弯管穿线的人工费就是B元/平方，因为每个弯管都需要用弯管器作弯头，很费工时的，所以贵一点。
强弱电分槽布线的，要加3元，就是C元/平方，说白了就是加多开槽的钱。
3、国标的做法就要D元了，完全不开横槽，只开竖槽。
四、水电施工的基本原则：水电的施工原则就是，走顶不走地，顶不能走，考虑走墙，墙也不能走，才考虑走地，走顶的线在吊顶或者石膏线里面，即使出了故障，检修也方便，损失不大，如果全部走地了，检修就要指导地板掀起来，地面是混凝土结构，要埋线管，必然会伤害到混凝土层，甚至钢筋。
1、定位：首先要根据你对电的用途进行电路定位，比如，哪里要开关、哪里要插座、哪里要灯等电工会根据你的要求进行定位。
2、开槽：定位完成后，电工根据定位和电路走向，开布线槽，线路槽很有讲究，要横平竖直，不过，规范的做法，不允许开横槽，因为会影响墙的承受力。
3、布线：布线一般采用线管暗埋的方式。
线管有冷弯管和PVC管两种，冷弯管可以弯曲而不断裂，是布线的最好选择，因为它的转角是有弧度的，线可以随时更换，而不用开墙。
4、弯管：冷弯管要用弯管工具，弧度应该是线管直径的10倍，这样穿线或拆线，才能顺利。
弱电布线工程施工方案
弱电布线施工方案一、确定布线点位1、弱电布线点位确定的依据：根据布线设计图纸，结合墙上的点位示意图，用铅笔、直尺或墨斗将各点位处的暗盒位置标注出来。
2、暗盒高度的确定：除特殊要求外，暗盒的高度与原强电插座一致，开关的高度应与原强电开关的高度一致。
若有多个暗盒在一起，暗盒之间的距离至少为10mm。
二、开槽1、确定开槽路线根据以下原则：① 路线最短原则；② 不破坏原有强电原则；③ 不破坏防水原则。
2、确定开槽宽度：根据信号线的多少确定PVC管的多少，进而确定开槽的宽度。
3、确定开槽深度：若选用16mm的PVC管，则开槽深度为20mm;若选用20mm的PVC管，则开槽深度为25mm 。
4、线槽外观要求：横平竖直，大小均匀。
5、线槽的测量：暗盒、槽独立计算，所有线槽按开槽起点到线槽终点测量，线槽宽度如果放两根以上的管，应按两倍以上来计算长度。
三、弱电布线施工1、确定线缆通畅：① 网线、电话线的测试：分别做水晶头，用网络测试仪测试通断；② 有线电视线、音视频线、音响线的测试：分别用万用表测试通断；③ 其他线缆：用相应专业仪表测试通断。
2、确定各点位用线长度：① 测量出配线箱槽到各点位端的长度；② 加上各点位及配线箱槽处的冗余线长度：各点位出口处线的长度为200mm-300mm。
3、确定标签：将各类线缆按一定长度剪断后在线的两端分别贴上标签，并注明：弱电种类-房间-序号。
4、确定管内线数：管内线的横截面积不得超过管横截面积的80%。
四、封槽1、固定暗盒：暗盒与墙面要求齐平。
几个暗盒在一起时要求在同一水平线上。
2 、固定PVC管：① 地面PVC管要求每间隔一米必须固定;② 槽PVC管要求每间隔两米必须固定;③ 墙槽PVC管要求每间隔一米必须固定。
3、封槽：封槽后的墙面、地面不得高于所在平面。
4、清扫弱电布线施工现场：封槽结束后，清运垃圾，打扫施工现场。
附：为避免弱电布线施工中各种线路的弯曲回路，保证所有线路均为“活线”，弱电布线施工工艺为地面直接布管方式(无特殊情况不得走踢脚线或者天花板内，否则线路无法做成“活线”)。

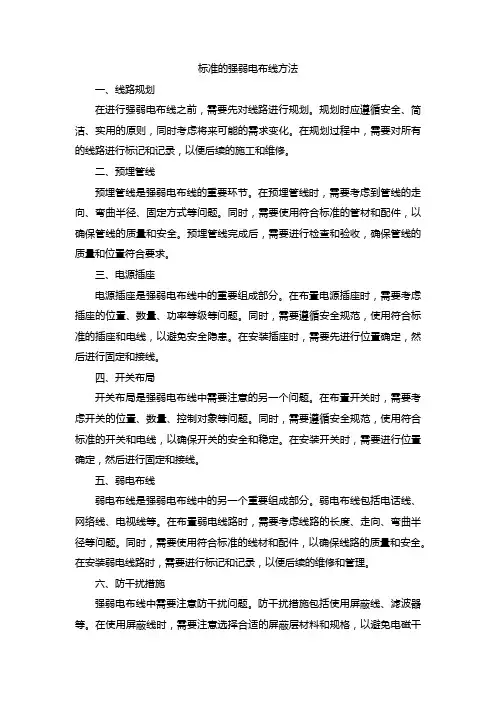

标准的强弱电布线方法
标准的强弱电布线方法一、线路规划在进行强弱电布线之前，需要先对线路进行规划。
规划时应遵循安全、简洁、实用的原则，同时考虑将来可能的需求变化。
在规划过程中，需要对所有的线路进行标记和记录，以便后续的施工和维修。
二、预埋管线预埋管线是强弱电布线的重要环节。
在预埋管线时，需要考虑到管线的走向、弯曲半径、固定方式等问题。
同时，需要使用符合标准的管材和配件，以确保管线的质量和安全。
预埋管线完成后，需要进行检查和验收，确保管线的质量和位置符合要求。
三、电源插座电源插座是强弱电布线中的重要组成部分。
在布置电源插座时，需要考虑插座的位置、数量、功率等级等问题。
同时，需要遵循安全规范，使用符合标准的插座和电线，以避免安全隐患。
在安装插座时，需要先进行位置确定，然后进行固定和接线。
四、开关布局开关布局是强弱电布线中需要注意的另一个问题。
在布置开关时，需要考虑开关的位置、数量、控制对象等问题。
同时，需要遵循安全规范，使用符合标准的开关和电线，以确保开关的安全和稳定。
在安装开关时，需要进行位置确定，然后进行固定和接线。
五、弱电布线弱电布线是强弱电布线中的另一个重要组成部分。
弱电布线包括电话线、网络线、电视线等。
在布置弱电线路时，需要考虑线路的长度、走向、弯曲半径等问题。
同时，需要使用符合标准的线材和配件，以确保线路的质量和安全。
在安装弱电线路时，需要进行标记和记录，以便后续的维修和管理。
六、防干扰措施强弱电布线中需要注意防干扰问题。
防干扰措施包括使用屏蔽线、滤波器等。
在使用屏蔽线时，需要注意选择合适的屏蔽层材料和规格，以避免电磁干扰的影响。
在使用滤波器时，需要注意选择合适的型号和参数，以实现对电源频率的有效滤除。
通过采取有效的防干扰措施，可以保证强弱电设备的正常运行和使用寿命。
七、安全防护在进行强弱电布线时，需要注意安全防护问题。
首先需要选择符合安全标准的设备和材料，以避免安全隐患。
其次需要在施工时采取必要的保护措施，如戴手套、穿防护服等，以避免受伤。
家装电路布线施工图文详细解说
1.在家庭装修中，需要把强电(照明、电器)和弱电(电视、电话、音响、网络等)的电路线路的暗线埋起来。
)，而且电线很重要；二。
电线规格的选择:家庭装修中，按照国家规定，照明、开关、插座要用 2.5平方线，空调用4平方线，热水器用6平方线。
3.目前安装电的方式很多，有的是A元/平方，有的是B元/平方。
方法不同导致人工成本不同。
1.功能途径:主要是不需要分很多组，只要能达到用电的目的就行。
一套三室两厅的房子，分四组线。
2.分组做法:分组就是第一个空间要单独分组，每个空间的空调要单独分组。
一套三室两厅的公寓，需要三组房间，一组客厅，一组餐厅，两组卫生间，一组厨房，三个房间三组空调，一组客厅空调，一共12组电线。
每组需要单独的开气控制。
如果用普通PVC管穿线，就是一元/平方的人工费。
冷弯管穿线的人工费是人民币B/m2，因为每个弯头都需要一个弯管机作为弯头，需要很多时间，所以稍微贵一点。
如果布线分槽弱电，要加3元，也就是C元/平方。
说白了就是多加几个槽。
3.国标的做法就要D元，只开竖槽，根本不开横槽。
四、水电建设的基本原则:水电施工的原理是，走在屋顶上，就不能走在上面。
你应该考虑在墙上走，墙在上面走不动了再考虑地上走。
即使出了问题，维修也方便，损失也不大。
如果都在地面行走，维修工会引导地板被抬起。
地面是混凝土结构，想埋电线必然会伤到混凝土层甚至钢筋。
1.定位:首先根据你用电的情况定位电路。
比如哪里开关，哪里插座，哪里照明之类的电工会根据你的要求来定位。
2.开槽:定位完成后，电工会根据定位和线路走向，开布线槽。
布线槽很有讲究，要横平竖直。
但按照标准做法，不允许开水平槽，因为会影响墙体的承载力。
3.布线:一般采用埋管方式布线。
线管有两种:冷弯管和PVC管。
冷弯管可以弯曲而不断裂，是布线的最佳选择，因为它的转角是弯曲的，不用开墙就可以随时更换电线。
4.弯管:冷弯管应使用弯管工具，弧度应为线管直径的10倍，以便穿线或脱螺纹顺利。

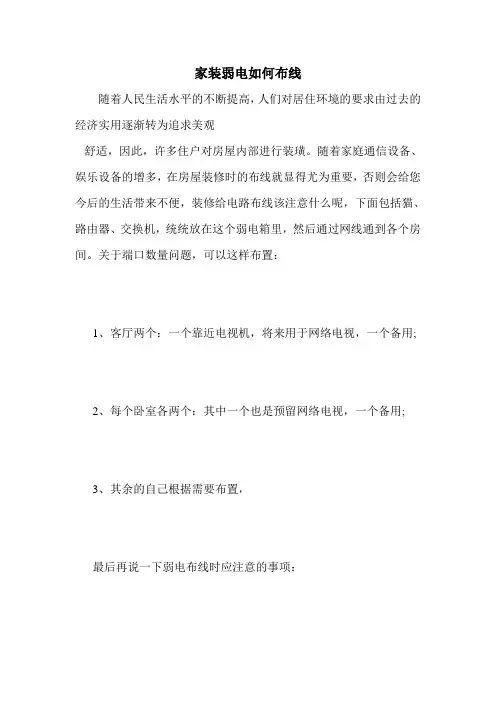

家装弱电如何布线
家装弱电如何布线
随着人民生活水平的不断提高，人们对居住环境的要求由过去的经济实用逐渐转为追求美观
舒适，因此，许多住户对房屋内部进行装璜。
随着家庭通信设备、娱乐设备的增多，在房屋装修时的布线就显得尤为重要，否则会给您今后的生活带来不便，装修给电路布线该注意什么呢，下面包括猫、路由器、交换机，统统放在这个弱电箱里，然后通过网线通到各个房间。
关于端口数量问题，可以这样布置：
1、客厅两个：一个靠近电视机，将来用于网络电视，一个备用;
2、每个卧室各两个：其中一个也是预留网络电视，一个备用;
3、其余的自己根据需要布置，
最后再说一下弱电布线时应注意的事项：
1、家庭弱电布线的目的是共享网络、电话、有线电视等资源，最好主要的房间这三种接口都有;
2、弱电布线要达到共享、互通的要求，必需使用分频或交换设备;
3、弱电线路要采用星型布线，从交换、分频设备向各个端口放射;
4、上网的方式有电话直接拨号;ISDN也叫一线通;ADSL也叫超级一线通;LAN就是网线上网;还有用有线电视线和电力线上网的;
5、弱电布线网络用8芯网线，电话用电话线，有线电视用同轴缆;
6、弱电布线要使用专门的插头和插座及专用工具;
7、布线时暗盒中的线缆要留10公分左右的头，接插头时如果出错，还可以挽回。
今天的还要提醒您为了装修安全，注意其他的家居装修知识。
家庭水电布线工艺流程
家庭水电布线工艺流程家庭水电布线工艺流程家庭水电布线是家庭装修中非常重要的一项工作，良好的水电布线可以确保家庭用电安全、方便和舒适。
下面将详细介绍家庭水电布线的工艺流程。
首先，家庭水电布线需要根据设计图纸确定电器的安装位置和布线路线。
施工前，施工队需要仔细阅读电气设计图纸，了解各个电器的用电功率、定位和安装高度等信息，然后根据实际情况决定每个电器的开关、插座和电线的总布线方案。
其次，施工队需要准备好所需的工具和材料。
家庭水电布线所需的工具和材料包括：电锤、电钻、开关插座模板、电线、电缆管、线槽、接线盒、保险箱等。
这些材料和工具是进行家庭水电布线所必不可少的。
然后，施工队需要开始布线工作。
首先，施工队需要确定每个电器的开关、插座和电线的位置，并使用电锤和电钻在墙壁上打孔。
然后，施工队根据孔位进行电缆管或线槽的安装，将电线穿过电缆管或线槽，并连接到开关、插座和电器上。
同时，施工队还需要注意保持电线的合理弯曲和拉力，以避免电线过度受力而断裂。
接下来，施工队需要进行开关和插座的安装。
施工队根据设计图纸上的标记和位置，安装相应的开关和插座模板，并将电线连接到开关和插座上。
在安装过程中，施工队需要确保开关和插座的位置符合人体工程学，并保持开关和插座的正常使用。
最后，施工队需要进行灯具和电器的安装。
施工队根据设计图纸上的标记和位置，安装灯具和电器，将电线连接到灯具和电器上，并进行调试和测试。
在安装过程中，施工队需要注意灯具和电器的固定和接线是否正确，以确保安装后的灯具和电器可以正常工作。
综上所述，家庭水电布线的工艺流程包括确定布线路线、准备工具和材料、布线、安装开关和插座以及安装灯具和电器。
在整个施工过程中，施工队需要严格按照设计图纸和相关规范进行操作，确保水电布线的安全性和可靠性，并提高家庭用电的舒适性和便利性。
弱电布线施工方法
弱电布线施工方法弱电布线施工方法1. 弱电布线概述弱电布线是指在建造物内部的通信、数据、监控、安防等设备之间进行布线，主要是用于传输低电压、低电流的信号和数据。
本文档将详细介绍弱电布线的施工方法。
2. 弱电布线前期准备工作2.1 方案设计在开始弱电布线施工之前，需要进行方案设计。
方案设计包括网络结构图、路线布置图、设备分布图等，这些图纸将成为施工的依据。
2.2 材料准备根据方案设计，采购所需的弱电布线材料，包括光纤线、电缆、配线架、插座、配件等。
2.3 现场准备清理施工现场，确保施工区域干净整洁，移除可能影响施工的障碍物。
确保所需要的电源连接正常。
3. 弱电布线施工步骤3.1 弱电路线布置根据方案设计图，确定各个设备的位置和布路线径。
根据设备通信需求确定光纤线和电缆的长度，并进行割断。
将光纤线和电缆沿设定的路线布置，避免交叉干扰。
3.2 弱电线缆接续根据布路线径，将相应的光纤线和电缆接续连接。
插入插座时，确保插入正确的插孔，避免错乱。
3.3 配线架安装根据方案设计，安装配线架。
将光纤线和电缆连接到配线架上，并进行固定。
保持线缆整齐并避免纠缠。
3.4 弱电设备安装根据方案设计，将各个弱电设备安装到设备位置。
确保设备安装稳固，并与线缆连接正确。
3.5 接地处理为了保证安全，对弱电设备进行接地处理。
使用金属地线将设备接地，并与建造物的接地系统连接。
4. 弱电布线施工注意事项4.1 安全操作施工中要做好安全措施，佩戴安全帽和手套，确保工作环境安全。
4.2 路线标识为了便于维护和管理，要对每根光纤线和电缆进行标识，包括线缆编号、设备名称等。
4.3 弱电布线保护对于易受损或者需要长期保存的线缆，需要做好保护措施，可以使用管道或者警示线进行保护。
4.4 合理布线布线时需要避免强电线缆与弱电线缆交叉布置，以免产生干扰。
4.5 质量检查施工完成后，需对弱电布线进行质量检查，确保连接正确、稳定可靠。
5. 附件- 方案设计图纸- 施工现场照片6. 法律名词及注释- 1. 电缆：指以两个或者多个绝缘电线为核心，并用绝缘材料整体包扎成一根导线的电器线缆；- 2. 光纤线：一种利用光进行数据传输的线缆，信号在光纤内部通过反射的方式传输；- 3. 配线架：用于安装、接续和管理电缆的架子，使得布线整齐有序；。
智能家居弱电布线设计图文步骤
智能家居弱电布线设计图文步骤除去强电照明线路日趋复杂之外，智能家居弱电线路也日渐的丰富和多样，对家庭的影响越来越大。
家中电话，电视，电脑，背景音乐，家庭影院，自动报警，可视对讲门铃等等系统都属于弱电系统的范畴。
家中的“线网”越织越密、越织越复杂。
家庭装修布线工程属于隐蔽工程，是装修中投资最小又是最大的部分。
所谓最小，是由于布线工程往往成为最容易被忽略和不被重视的环节；所谓最大，是由于布线工程是装修的基础工程，不管你的装修投入是多少，布线一旦出现隐患或系统考虑不周全，所有的投入就会在开墙凿地中化为乌有。
下图为智能家居布线设计方框图以及住宅综合布线系统的拓扑结构图。
布线应当满足图中所示的标准。
本文以某三室两厅两卫的房屋为例，分享综合布线系统设计的一些事项。
房屋布局如下图：其中每个房间都需要有电话接口；书房、客卧、主卧、餐厅、客厅、厨房需要宽带网线接口；需要防盗监控的有厨房、书房、餐厅、客厅、客卧、主卧；影音系统则需覆盖餐厅、客厅、厨房、书房以及门厅过道两侧；有线电视信号需要接入的有书房、客厅、餐厅和主卧。
现在铺的很多线路是为将来准备的，有可能现在用不上，但以后一定能用上，像以后网络信息家电进入家庭，IP化，如智能冰箱、智能洗衣机等，家里面需要有大量的网络接口，否则买回来的智能家电也没有用，因此，在设计的时候考虑将看似不需要网络接口的厨房和餐厅也设置上网络接口，以便将来使用。
所以，整个布线系统是由电视模块、电话模块、数据模块、防盗模块、和影音模块构成。
一、选择家庭信息接入箱1、本案例采用一款小型家用信息接入箱（家用弱电配线装置）。
用于3个常用布线系统——数据系统、电话系统、电视系统。
产品由预埋底箱、可卸式门框、门、核心模块等组成组成。
2、功能区介绍：电脑区：该小型家用信息接入箱由1个4口集线器（HUB）组成，可同时有3台电脑上网。
但因是有源设备，须要电源模块的支持。
电话区：开关1拨到左边时，有2组1进4出（4个同线电话）。
弱电工程布线施工流程(3篇)
第1篇一、施工准备阶段1. 项目需求分析：与甲方沟通，详细了解项目需求，包括工程范围、施工标准、设备配置等，确保施工目标明确。
2. 制定施工方案：根据项目需求，制定详细的施工方案，包括工程进度计划、施工人员配置、材料清单等，确保施工有条不紊。
3. 准备施工工具：准备施工所需的工具、设备、材料等，如线缆、接头、测试仪等，确保施工顺利进行。
4. 现场勘查：到现场进行勘查，了解现场环境、布局、设备安装位置等，为施工做好准备。
二、施工布线阶段1. 布线规划：根据设计图纸，规划布线路径，确保线路短捷、美观、安全，避免与其他线路交叉干扰。
2. 开槽布线：按照规划的路径，进行开槽布线。
注意开槽深度、宽度要符合要求，避免破坏建筑物结构。
3. 布线：按照施工标准，进行线缆布设。
注意线缆的型号、规格、颜色等，确保布线整齐、清晰。
4. 管内穿线：线缆布设完成后，进行管内穿线。
穿线过程中，注意线缆的损伤、断线等问题。
5. 管口封堵：穿线完成后，对管口进行封堵，防止杂物进入管道。
三、设备安装阶段1. 设备挑选：根据项目需求，挑选合适的设备，确保设备质量符合标准。
2. 设备安装：按照设计图纸，进行设备的安装。
注意设备的安装位置、高度、方向等，确保设备安装牢固、稳定。
3. 设备接线：设备安装完成后，进行设备接线。
接线过程中，注意线缆的连接可靠，防止短路、漏接。
四、调试开通阶段1. 系统测试：对完成的弱电工程进行全面的系统测试，包括网络、通信、监控等子系统，确保各系统运行正常。
2. 故障排查：在测试过程中，发现并解决系统故障，确保系统稳定运行。
3. 系统优化：根据测试结果，对系统进行优化，提高系统性能。
五、竣工验收阶段1. 工程验收：按照国家相关标准和规范，对弱电工程进行验收，确保工程质量符合要求。
2. 资料整理：整理工程资料，包括施工图纸、设备清单、测试报告等，为后续维护提供依据。
3. 交付使用：验收合格后，将弱电工程交付甲方使用。
图解家庭强弱电回路布局
图解家庭强弱电回路布局
提到强弱电， 相信许多的业主都深受其扰。
关于强电电源、 弱电箱扩容、 电箱移位、 电 闸供电不稳定等一系列的问题都不知道如何去解决， 今天小编就为大家上篇干货， 图解家庭强弱电回路布局， 让小白们秒膳！
电箱链接了空调、插座｀照明、冰
-1
i§....,, 飞络
强电箱上面的空气开关，当电流过载时能自动切断电源保护电路不受损坏。
空气开关不同型号
p
-2过载或短路时
过载或短路时适合大功率电火线断开火线零线都断
器——总开关开，安全系
eH 加
0中m -
全
卫
开
卫生间
座
63A11f A I 20A
5
线
2
日
5
．
2
20A
4
20A
4:
A。
2
4
A。
12
厂
—
4
A。
2
22
，
2。
弱电安装工艺流程
弱电安装工艺流程
一、确定弱电线室内接入点的位置。
在这一环节，业主需要将自己的使用习惯和功能需求告诉设计师，如在卧室内安装电视，就需要在卧室的墙上安装电视信号线的接口;在书房使用电脑，就需要在书房的墙体上安装网线接口;在卫生间安装一部电话，就需要将电话线的接入点引到卫生间的墙体。
二、弹线。
弹线即使用一条沾了墨的线，弹在地上或者墙上，作用是用来确定弱电线从弱电箱到接入点之间走线的位置，为后期的暗埋线提供参考。
三、剃槽。
根据走线的路径，在墙体上人工开凿出用来暗埋线管的线槽，需要注意的是，剃槽时一定不能破坏墙体内的钢筋。
四、预埋管路。
在暗埋线的过程中，严禁将裸露的电线直接暗埋在墙体内，因此需要线管。
通常用于暗埋线的线管分为PVC材质线管和镀锌铁管两种。
五、开始穿线。
将所要暗埋的电视信号线、电话线、网线等从弱电箱处牵引到线管，穿过线管，直至最终墙面上的接口处。
六、验收线路是否通畅。
穿线完毕后，就需要用万用表等设备对所穿的电线进行验收，查看线路是否通畅，是否存在断点或短路。
七、安装面板。
在整体装修工程完工后，在墙面上的弱电线接口处安装相应的面板。
八、覆盖工程。
埋管、穿线结束后，需要对剃槽进行覆盖，例
如对于墙面剃槽，需用嵌缝石膏把线槽封闭，然后用嵌缝带贴牢，再进行后期墙面装修。
对于地面剃槽，应用水泥砂浆去填槽并找平，接下来正常铺地板或地砖。
弱电布线施工方法
1）布线系统施工包括管槽敷设、线缆的布放及面板、信息插座、主配线柜、单元配线柜、配线架的安装和线缆的打线、光纤的架设、熔接、线路测试等。
所有前期工作完成后，进行最后的系统调试开通。
2、管道安装（1）金属管的要求金属管应符合设计文件的规定，表面不应有穿孔、裂缝和明显的凹凸不平，内壁应光滑，不允许有锈蚀。
在易受机械损伤的地方和在受力较大处直埋时，应采用足够强度的管材。
（2）金属管的切割及连接在配管时，根据实际需要长度，对管子进行切割。
管子的切割可使用钢锯、管子切割刀或电动切管机，严禁用气割。
管子和管子、管子和接线盒、配线箱的连接，将管口端面和内壁的毛刺锉光，使管口保持光滑，采用直接、锁母等配件连接。
（3）金属管的弯曲在敷设时，应尽量减少弯头，每根管的弯头不应超过3个，直角弯头不应超过2个，并不应有S弯出现。
金属管的弯曲一般都用弯管进行。
先将管子需要弯曲部位的前段放在弯管器内，焊缝放在弯曲方向背面或侧面，以防管子弯扁，然后用脚踩住管子，手板弯管器，便可得到所需要的弯度。
（4）金属管进入信息插座的接线盒后，管□进入盒内的露出长度应小于5mm。
明设管应用锁紧螺母或带丝扣管帽固定，露出锁紧螺母的丝扣为2-4扣。
（5）金属管的敷设a．金属管的暗设应符合下列要求：*预埋在墙体中间的金属管内径不宜超过50mm,楼板中的管径宜为15-25mm,直线布管30mm 处设置暗线盒。
*敷设在混凝土、水泥里的金属管,其它基应坚实、平整、不应有沉陷,以保证敷设后的线缆安全运行。
*金属管连接时,管孔应对准,接缝应严密,不得有水泥、沙浆渗入。
管孔对准、无错位, 以免影响管、线、槽的有效管理,保证敷设线缆时穿设顺利。
*金属管道应有不小于0.1%的排水坡度。
*建筑群之间金属管的埋设深度不应小于0.7m；在人行道下面敷设时，不应小于0.5m。
*金属管内应安置牵引线或拉线。
*金属管的两端应有标记,表示建筑物、楼层、房间和长度。
b.光缆与电缆同管敷设时，应在金属管内预置塑料子管。
弱电布线施工方法
弱电布线施工方法弱电布线是指低电压设备和系统的电气布线，包括通信、计算机网络、安防监控、广播电视、家居智能化等方面的布线。
弱电布线的施工方法主要包括规划设计、施工准备、线管敷设、接线安装和验收等环节。
下面将详细介绍弱电布线的施工方法。
一、规划设计1.在进行弱电布线之前，需要根据实际要求和相关标准规范进行布线方案的规划设计。
根据不同的需要和要求，可以确定各个功能区的布线类型、布线位置、布线方式等。
2.进行弱电布线方案的规划设计时，需要充分考虑信号线和电源线的隔离，如尽量避免交叉敷设，选择不同类型的线管进行区分，以减少干扰和故障的可能性。
3.在规划设计时，还需要考虑到未来的扩展和改造，预留足够的线槽、线管和接头位置，以方便日后的维护和变更。
二、施工准备1.在进行弱电布线施工之前，需要对施工现场进行整理和保护。
清理施工区域，确保无障碍物和杂物，保护好墙壁、天花板等建筑部件，以防意外损坏。
2.准备好所需的施工工具和材料，包括线管、线槽、线缆、接线端子、接插件、电缆夹具、接地装置、电线剥皮器、扭力扳手等。
确保施工过程中不会因为缺乏工具和材料而中断。
三、线管敷设1.根据规划设计，确定线管的类型、规格和敷设路径。
常用的线管有金属线管、塑料线管、软塑线管等。
在敷设过程中，要保证线管的整齐、平直和美观。
2.在敷设线管时，要注意保持线管的完整性，避免损坏或扭曲。
在需要穿越墙壁、地板或者天花板时，需要进行专门的打孔处理，保证线管的安全敷设。
3.线管的连接应采用专用的接头进行，确保接头的牢固和可靠。
在接头处，应保证线管内外的线缆的绝缘完好，防止漏电和干扰。
四、接线安装1.根据规划设计，确定好各个设备和终端的布线位置和接线方式。
设备之间的连接一般采用直连或星型连接，终端设备的连接一般采用串行或并行连接。
2.根据连接方式，逐一进行线缆的连接。
连接时要确保线缆的绝缘完好，接头的固定可靠，且不得将线缆拉扯过度，以免损坏线缆和影响信号传输。
家庭弱电工程施工
家庭弱电工程施工一、家庭弱电工程施工流程家庭弱电工程施工流程主要包括项目准备、设计方案确认、材料选购、施工安装、调试验收等步骤。
1. 项目准备在进行家庭弱电工程施工之前，施工单位需要首先对工程要求进行详细的了解和评估，确定工程的基本情况和要求。
然后制定施工计划、施工方案和施工预算，确定相关人员分工和职责，为施工工作的顺利进行作好充分的准备。
2. 设计方案确认在项目准备阶段完成后，施工单位需与业主和设计单位进行沟通，确认设计方案，包括布线方案、设备配置方案等。
确保设计方案与业主需求一致，满足工程要求。
3. 材料选购根据设计方案确定所需材料的种类和数量，进行材料选购。
选择优质、可靠的材料和设备，保证施工质量。
4. 施工安装在完成材料采购之后，进行施工安装。
包括铺设电缆、线路管道、安装插座、配线板、安防设备等。
注意施工质量和进度，保证施工工程的正常进行。
5. 调试验收施工安装完成后，进行调试验收。
测试设备是否正常运行，检查线路的连接是否正确，保证设备的正常使用。
完成验收后，工程完工。
二、家庭弱电工程施工项目管理家庭弱电工程施工项目管理是确保工程顺利进行和质量达标的关键。
项目管理包括进度管理、成本管理、质量管理和安全管理等方面。
1. 进度管理进度管理是保证施工工程按照工期进行的重要保障。
需要制定详细的施工计划，设定施工节点和时间，监控施工进度，并及时调整工程进度，保障工程按时完成。
2. 成本管理成本管理是保证施工工程在预算范围内进行的关键。
需要制定详细的施工预算，对施工过程中的费用进行监控和调整，合理控制成本，确保施工过程中的资金使用合理有效。
3. 质量管理质量管理是保证工程质量达标的重要环节。
需要建立完善的质量管理体系，严格执行质量标准，监督施工过程中的质量控制，保证工程质量符合标准要求。
4. 安全管理安全管理是保障施工人员安全的重要工作。
需要建立完善的安全管理制度，加强安全教育和培训，落实安全责任，定期进行安全检查，确保施工现场环境安全稳定。
智能家庭弱电布线
电脑电视互连
很多智能家庭购置电视的时候都开始考虑平板电视了,这样就为电脑信号转到电视上提供了便捷.在铺设线路 方面都是采用VGA或DVI铺设，VGA线一般分3+4和3+6两种,价格差点的在5元上下一米,好点的10元左右一米.关于 DVI,分DVI-D和DVI-I。一般来说显卡是DVI-I接口，而不少平板电视是DVI-D接口。 DVI-I的接口虽然兼容DVID的接口，但DVI-I的插头却插不了DVI-D的接口。但可以使用一个DVI-I转DVI-D的转换器。DVI线的价格从20元 一米到百元一米的都有.基本建议采用40到50一米的就够用了.
背景音乐系统
如果要用功放的另一路独立输出作背景音乐，则需要从功放后面接音频线一直到需要安装背景音乐喇叭的地 方，大多都是立体声音乐，所以同时要接两根线。注意音频线不是音箱线，音频线就是通常家里接VCD/DVD的信 号线，接头用莲花插。
谢谢观看
机顶盒共享
智能家庭中如打算共享就要采用AV布线,因为数字机顶盒是采用AV输出的,但采用AV布线一定要配合能够红 外控制,不然您在卧室看数字机顶盒还要出去换台了.AV共享现阶段有个不够完善的地方就是还不能每个点看不同 的电视.
AV共享不但能够共享数字机顶盒,还包括DVD,卫星电视,当然还能兼备做普通背景的输出.
智能家庭弱电布线
传输语音、数据、影像和其他信息的标准结构化布线系统
目录
01 影音系统布线
02 卫星接收天线
基本信息
智能家庭弱电布线是一个用于传输语音、数据、影像和其他信息的标准结构化布线系统，是数字家庭的基础。
影音系统布线
影音系统布线
音响系统布线确定好电视机和音响的摆位，将环绕音箱的线预先埋在墙里，两头用接线柱接出即可，一路声 道只需用两个柱，两个环绕音箱四个即可。主音箱、中置音箱和超重低音一般都是放在正面，无需埋线。音箱线 一般是透明的多股铜芯线，一般芯越多越好，起码也要50芯以上。便宜的大概3-5块钱一米。高档的则要50以上, 上不封顶。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
完美家庭弱电布线工程-家庭弱电连接示意图弱电布线施工规范与工艺（适用于强电与弱电改造）一、一般规定1 、本章适用于住宅单相人户配电箱户表后的室内强弱电电路布线及电器、灯具安装。
2 、配电箱户表后应根据室内用电设备的不同功率分别配线供电；大功率家电设备应独立配线安装插座。
3 、配线时，相线与零线的颜色应不同；同一住宅相线（ L ）颜色应统一，零线（ N ）宜用蓝色，保护线（ PE ）必须用黄绿双色线。
4 、导线间和导线对地间电阻必须大于 0.5M Ω。
5 、各弱电子系统均用星型结构。
6 、进线穿线管 2~3 根从户外引入家用信息接入箱。
出线穿线管从家用信息箱到各个户内信息插座。
所敷设暗管（穿线管）应采用钢管或阻燃硬质聚氯乙烯管（硬质 PVC 管）。
7 、直线管的管径利用率应为 50%~60% ，弯管的管径利用率应为 40%~50% 。
8 、所布线路上存在局部干扰源，且不能满足最小净距离要求时，应采用钢管。
9 、暗管直线敷设长度超过 30 米时，中间应加装过线盒。
10 、暗管必须弯曲敷设时，其路由长度应≤ 15 米，且该段内不得有 S 弯。
连续弯曲超过 2 次时，应加装过线盒。
所有转弯处均用弯管器完成，为标准的转弯半径。
不得采用国家明令禁止的三通四通等。
11 、暗管弯曲半径不得小于该管外径的 6~10 倍。
12 、在暗管孔内不得有各种线缆接头。
13 、电源线配线时，所用导线截面积应满足用电设备最大输出功率。
14 、电线与暖气、热水、煤气管之间的平行距离不应小于 300mm ，交 * 距离不应小于 100mm 。
15 、穿入配管导线的接头应设在接线盒内，接头搭接牢固，涮锡并用绝缘带包缠应均匀紧密。
16 、暗盒均应该加装螺接以保护线路。
560)this.width=560">家庭弱电连接示意图二、主要材料质量要求1 、电器、电料的规格、型号应符合设计要求及国家现行电器产品标准的有关规定。
①电源线：根据国家标准，单个电器支线、开关线用标准 1.5 平方毫米线，主线用标准 2.5 平方毫米线；空调插座用 4 毫米平方线；②背景音乐线：标准 2 × 0.3 平方毫米线③环绕音响线：标准 100-300 芯无氧铜④视频线：标准 AV 影音共享线⑤网络线：超五类 UTP 双绞线⑥有线电视线：宽带同轴电缆2 、电器、电料的包装应完好，材料外观不应有破损，附件、备件应齐全。
3 、塑料电线保护管及接线盒、各类信息面板必须是阻燃型产品，外观不应有破损及变形。
4 、金属电线保护管及接线盒外观不应有折扁和裂缝，管内应无毛刺，管口应平整。
5 、通信系统使用的终端盒、接线盒与配电系统的开关、插座，选用与各设备相匹配的产品。
三、施工要点：1 、应根据用电设备位置，确定管线走向、标高及开关、插座的位置。
①电源插座间距不大于 3m ，距门道不超过 1.5m ，距地面 30cm 。
（国际标准）②所有插座距地高度 30cm 。
③开关安装距地 1.2~ 1.4m ，距门框 0.15~ 0.2m 。
2 、电源线配线时，所用导线截面积应满足用电设备的最大输出功率。
3 、暗盒接线头留长 30 厘米，所有线路应贴上标签，并表明类型、规格、日期和工程负责人。
4 、穿线管与暗盒连接处，暗盒不许切割，须打开原有管孔，将穿线管穿出。
穿线管在暗盒中保留 5 毫米。
5 、暗线敷设必须配管。
6 、同一回路电线应穿入同一根管内，但管内总根数不应超过 4 根。
7 、电源线与通讯线不得穿入同一根管内。
8 、电源线及插座与电视线、网络线、音视频线及插座的水平间距不应小于 500mm 。
9 、穿入配管导线的接头应设在接线盒内，接头搭接应牢固，绝缘带包缠应均匀紧密。
10 、连接开关、螺口灯具导线时，相线应先接开关，开关引出的相线应接在灯中心的端子上，零线应接在螺纹的端子上。
11 、厨房、卫生间应安装防溅插座，开关宜安装在门外开启侧的墙体上。
12 、线管均采取地面直接布管方式，如有特殊情况需要绕墙或走顶的话，必须事先在协议上注明不规范施工或填写《客户认可单》方可施工。
560)this.width=560">家庭弱电连接示意图施工细则：一、确定点位1 、点位确定的依据：根据家庭布线设计图纸，结合墙上的点位示意图，用铅笔、直尺或墨斗将各点位处的暗盒位置标注出来。
2 、暗盒高度的确定：除特殊要求外，暗盒的高度与原强电插座一致，背景音乐调音开关的高度应与原强电开关的高度一致。
若有多个暗盒在一起，暗盒之间的距离至少为 10mm 。
二、开槽1 、确定开槽路线：根据以下原则：①路线最短原则；②不破坏原有强电原则；③不破坏防水原则。
2 、确定开槽宽度：根据信号线的多少确定 PVC 管的多少，进而确定槽的宽度。
3 、确定开槽深度：若选用 16mm 的 PVC 管，则开槽深度为 20mm ；若选用 20mm 的 PVC 管，则开槽深度为 25mm 。
4 、线槽外观要求：横平竖直，大小均匀。
5 、线槽的测量：暗盒、槽独立计算，所有线槽按开槽起点到线槽终点测量，线槽宽度如果放两根以上的管，应按两倍以上来计算长度。
三、布线1 、确定线缆通畅：①网线、电话线的测试：分别做水晶头，用网络测试仪测试通断；②有线电视线、音视频线、音响线的测试：分别用万用表测试通断；③其他线缆：用相应专业仪表测试通断。
2 、确定各点位用线长度：①测量出配线箱槽到各点位端的长度；②加上各点位及配线箱槽处的冗余线长度：各点位出口处线的长度为 200mm －300mm 。
3 、确定标签：将各类线缆按一定长度剪断后在线的两端分别贴上标签，并注明：弱电种类－房间－序号。
4 、确定管内线数：管内线的横截面积不得超过管横截面积的 80% 。
四、封槽1 、固定暗盒：除厨房、卫生间暗盒要凸出墙面 20mm 外，其他暗盒与墙面要求齐平。
几个暗盒在一起时要求在同一水平线上。
2 、固定 PVC 管：①地面 PVC 管要求每间隔一米必须固定；②槽 PVC 管要求每间隔两米必须固定；③墙槽 PVC 管要求每间隔一米必须固定。
3 、封槽：封槽后的墙面、地面不得高于所在平面。
4 、清扫施工现场：封槽结束后，清运垃圾，打扫施工现场。
附：为避免各种线路的弯曲回路，保证所有线路均为“活线”，布线施工工艺为地面直接布管方式（无特殊情况不得走踢脚线或者天花板内，否则线路无法做成“活线”）。
家庭弱电设计，实现数字家庭的初步阶段家居设计中的弱电布线数字家庭这个名词对很多年轻人不陌生，但是如何让自己未来的蜗居或者豪宅也成为时尚现代便捷的智能之家呢 ? 想必绝大多数的朋友都对高清视频、无线互联等很感兴趣，这是我们实现数字家庭梦想的初步阶段，但是家居设计中的弱电布线方面，大家也不能轻视了。
其实作为家装的隐蔽工程，同时也是我们智能家居的连接神经，弱电布线的设计是非常重要的，这是实现数字家庭的第一步。
如果装修结束之后，再要增加任何新的需求，都只能是走明线，当然你可能会采取无线技术来实现，不过有很多问题目前靠无线连接是解决不了的，所以掌握一些弱电布线的知识，绝对是受益匪浅的。
我们所述的弱电布线系统，是继水、电、气之后第四种必不可少的家庭基础设施。
对构造数字家庭而言，这是基础性的工作，非常重要。
弱电的处理对象是信息，即信息的传送和控制，其特点是电压低、电流小、功率小、频率高，主要考虑的是信息传送的效果问题，如信息传送的保真度、速度、广度、可靠性。
一般来说，弱电主要包括电话线、网线、有线电视线、音频线、视频线、音响线等等。
弱电的过管排法几乎和强电是一样的，也要穿 PVC 管的。
以线的截面不超过 PVC 管截面的 40% 为好。
再强调一点，千万不可穿的太多，而且强电和弱电绝对不能穿在同一根管子里。
而且要尽量分开，强电和弱电之间的距离最少是 20 厘米以上，否则就会有干扰。
560)this.width=560">家庭弱电连接示意图弱电布线实现的功能作为数字家庭组建的基础，布线是为了今后我们的应用更方便，一般来说，互连互通是基本的要求，具体的方面有以下一些：关于家庭综合布线的几个涉及面1 、电视：这个都懂。
电视是家庭娱乐和休闲的一种普遍方式，家里的老人和孩子个有喜好不一样，都有自己的固定观看频道和“专有栏目”在每个房间都有电视，就不会有抢遥控器的现象了。
2 、电话：也许您会说，不是有无绳电话机吗，到时候用它就可以了，但实际上谁也不会把精美的无绳电话放在厨房和卫生间等位置。
以前满房间大叫而且飞奔接电话的的事情不会再发生了，你的通话自由也保密。
各房间还可以相互通话。
3 、宽带网络：INTERNET 这个富于时代感的词汇也正在融入我们的生活中。
坐在家里通过网络你就可以轻松的网上办公、网上娱乐、网上购物，真正享受足不出户，万事搞定的方便和安逸。
如今国内许多城市已经相继开通了宽带 IP 城域网，随之“宽带信息化社区”的概念也日益成为现在家庭的选择。
我们能提供的不仅仅是宽带到户，更是“宽带到桌”、“宽带到床”，到任何你需要的地方！让你的网络生活更加美好！4 、家庭影院：有很多朋友在装修中忽略线路预敷，装修完成之后才发现两个后环绕没法解决，拉明线不好看不安全，拆了重做吧，费时费钱不说，还有可能会破坏装修的整体效果。
所以，在装修前，喜欢音乐的朋友千万可别忘了这套系统的布线工程。
5 、视频共享含红外控制。
很多朋友认为看片就到客厅看去呗，用得了这么麻烦吗，在房间里面还得走到 DVD 那去控制它，简单的事反而变得复杂。
现在有了先进的红外学习遥控设备，无需起身，可让你轻松的在自己的房间里控制外面的设备。
6 、耳机接入：深夜里还可以随意收听自己喜欢的节目（音乐），不会影响别人的休息，何乐而不为呢。
7 、背景音乐：劳累了一天的您回到家中，自由放松您的心情，听听音乐，感受家的宁静与温馨，一天的工作压力也随之淡去。
背景音乐设计根据您的需要，在包括厨房、卫生间、书房、阳台的任何一个房间，为您布上音乐点，通过一个或多个音源，将高保真的音乐传送到每个房间，可以根据自己的需要独立控制每个房间的音量大小。
需要多少？规划接口我们在设计布线时就应该考虑到今后一段时间的需要。
例如，除了在电脑桌和沙发旁设置信息点之外，是否需要在厨房布置信息点，以适应偶尔在厨房吃早饭时上网，或者日后智能冰箱的需要？在电视柜后面布置信息点也是一种非常有眼光的做法，从游戏机、机顶盒到电视机，过不了多久，我们就会看到配置 RJ-45 以太网接口的各种家电设备了，目前电力线联网已经开始进入实际阶段。
为了适应较高水平信息服务的需要，提供当前和发展的电话、数据、多媒体和有线电视等服务。
每户可引入 2 条 5 类 4 对对绞电缆，必要时也可设置 2芯光纤；同步铺设 1-2 条 75Ω同轴电缆及相应插座；每户宜设置墙埋式家庭信息接入箱，每一卧室、书房、起居室、餐厅等均应设置不少于 1 个信息插座，或光缆插座，以及 1 个电缆电视插座，也可按用户需求设置；主卫生间还应设置用于电话的信息插座；每个信息插座、光缆插座或电缆电视插座至墙埋式家庭信息接入箱，各敷设 1 条 5 类 4 对对绞电缆、 2 芯光缆或 1 条 75Ω同轴电缆；墙埋式家庭信息接入箱的箱体应一次到位，满足长期的需要。
