路堑开挖施工工艺流程图
土方路基开挖施工工艺框图
土方路基开挖施工工艺框图
文字说明：
1) 恢复定线，放出边线桩，对不同路段采取不同的施工方法
2) 对较短的路堑采用横挖方法，路堑深度不大时，一次挖到设计标高；路堑深度较大时，分成几个台阶进行开挖。
3) 对较长的路堑采用纵挖法，其路堑宽度、深度不大时，按横断面全宽纵向分层开挖；对宽度、深度较大的路堑，采用通道式纵挖法开挖。
4) 对超长路堑，采用分段纵挖法开挖。
5) 路基开工前，首先考虑排水系统的布设，防止在施工中线路外的水流入线内，并将线路内的水（包括地面积水、雨水、地下渗水）迅速排出路基，保证施工顺利进行。
6) 对设计中拟定的纵横向排水系统，随着路基的开挖，适时组织施工，保证雨季不积水，并及时安排边沟、边坡的修整和防护，确保边坡稳定。
7) 路槽达到设计标高后，用平地机整平，刮出路拱，并预留压实量，最后用压路机压实，检查压实度。
公路施工工艺流程图
主要工程施工流程图
1、路基填筑施工工艺流程图
2、路堑开挖施工工艺流程图
3、钢波纹管涵施工工艺流程图
4、盖板涵施工工艺流程图(预制吊装）
5、钢筋砼拱涵施工工艺流程图
6、挡土墙施工工艺流程图
7、砌筑工程施工工艺流程图
8、锚喷网防护边坡工艺流程图
9、钻孔桩施工工艺流程图
10、承台施工工艺流程图
11、墩台身及顶帽施工工艺流程图
12、系梁施工工艺流程图
13、支架法浇注砼连续箱梁施工工艺流程图
14、先简支后连续(或连续刚构）T梁施工工艺流程图
15、架桥机施工工艺流程
16、后张梁施工工艺流程图
17、框架桥现浇施工工艺流程图
18、初期支护施工程序框图
19、钻进长大管棚施工工艺流程图
20、小导管注浆工艺流程图
21、光面爆破施工工艺流程图
22、湿喷混凝土施工工艺流程图
23、衬砌施工工艺流程图
1、路基填筑施工工艺流程图
16、后张梁施工工艺流程图
17 Array 18
19
20、小导管注浆工艺流程图
21、光面爆破施工工艺流程图。
挖方路基施工
挖方路基施工挖方路基一般分为土质路堑和石质路堑,土质路堑开挖应根据挖方数量大小及施工方法的不同确定开挖方案。
石质路堑开挖应根据岩石的种类和坚硬程度确定开挖方式。
土方开挖,不论开挖工程量和开挖深度大小,均应自上而下进行,不得乱挖超挖。
石方开挖,在不影响边坡稳定的情况下采用爆破施工,以满足路基施工质量技术标准要求。
一、土质路堑施工1.土质路堑施工工艺流程土质路堑施工工艺流程如图3-3-1所示。
图3-3-1 土质路堑施工工艺流程2.土质路堑施工作业方法路堑由天然地层构成,开挖后由于受到扰动和地面水及地下水的集中影响,边坡和开挖后的基底易发生变形和破坏,在路堑挖方地段常发生路基的一些病害,如滑坡、崩塌、路基翻浆等。
因此,施工方法与路堑的边坡及基底的稳定有着密切关系。
开挖方式应根据路堑的深度、纵向长度和地形、土质、土方调配情况以及机械设备条件等因素确定,达到保证工程质量、加快施工进度、提高工作效率的目的。
土质挖方路基根据挖方深度、纵向长度及现场施工条件,可采用的开挖方法有横向挖掘法、纵向挖掘法和混合式挖掘法。
(1)横向挖掘法。
1)单层横向全宽挖掘法。
从路堑的一端或两端按断面的全宽一次性挖到设计高程,逐渐向纵深挖掘,挖出的土方一般向两侧运送。
其适用于挖掘浅而短的路堑,如图3-3-2所示。
图3-3-2 单层横向全宽挖掘法1—路堑;2—路堤2)多层横向全宽挖掘法。
为增加工作面、加快施工进度,可以在不同高度处分几个台阶进行挖掘,其深度视施工操作便利和安全而定,一般每层挖掘台阶深度为3～4 m。
其适用于挖掘深而短的路堑,如图3-3-3所示。
图3-3-3 多层横向全宽挖掘法1—路堑;2—路堤(2)纵向挖掘法。
土质路堑纵向挖掘法可分为分层纵挖法、通道纵挖法和分段纵挖法三种。
1)分层纵挖法:沿路线全宽以深度不大的纵向分层挖掘前进,如图3-3-4所示。
该法适用于路堑宽度和深度均不大的情况。
当路堑长度较短(不超过100 m)、开挖深度较浅(不大于3 m)、地面横坡坡度较陡时,宜采用推土机作业;当路堑较长(超过100 m)时,宜采用铲运机或铲运机加推土机助铲作业。

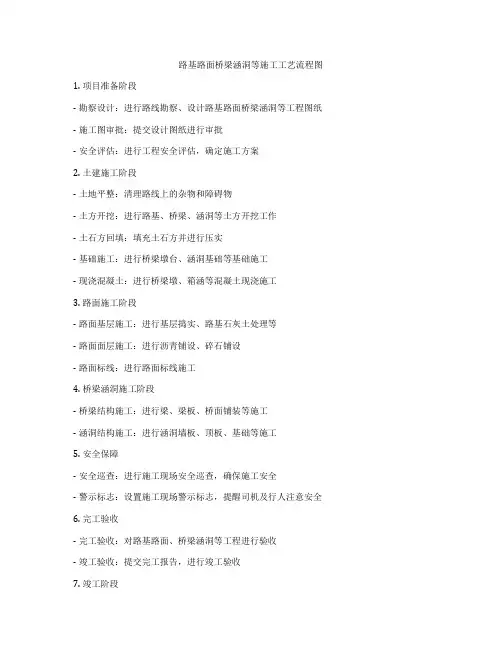

路基路面桥梁涵洞等施工工艺流程图
路基路面桥梁涵洞等施工工艺流程图1. 项目准备阶段- 勘察设计：进行路线勘察、设计路基路面桥梁涵洞等工程图纸- 施工图审批：提交设计图纸进行审批- 安全评估：进行工程安全评估，确定施工方案2. 土建施工阶段- 土地平整：清理路线上的杂物和障碍物- 土方开挖：进行路基、桥梁、涵洞等土方开挖工作- 土石方回填：填充土石方并进行压实- 基础施工：进行桥梁墩台、涵洞基础等基础施工- 现浇混凝土：进行桥梁墩、箱涵等混凝土现浇施工3. 路面施工阶段- 路面基层施工：进行基层捣实、路基石灰土处理等- 路面面层施工：进行沥青铺设、碎石铺设- 路面标线：进行路面标线施工4. 桥梁涵洞施工阶段- 桥梁结构施工：进行梁、梁板、桥面铺装等施工- 涵洞结构施工：进行涵洞墙板、顶板、基础等施工5. 安全保障- 安全巡查：进行施工现场安全巡查，确保施工安全- 警示标志：设置施工现场警示标志，提醒司机及行人注意安全6. 完工验收- 完工验收：对路基路面、桥梁涵洞等工程进行验收- 竣工验收：提交完工报告，进行竣工验收7. 竣工阶段- 环境整治：进行施工现场及周边环境整治- 设备拆除：拆除施工现场所需的临时设施- 项目交接：进行工程交接，移交给路政管理部门8. 运行阶段- 监测维护：对路基路面、桥梁涵洞进行定期监测和维护- 管理运营：由路政管理部门对工程进行管理和运营。
路基路面桥梁涵洞等施工工艺流程图8. 运行阶段- 监测维护：对路基路面、桥梁涵洞进行定期监测和维护，包括路面平整度、桥梁结构安全等方面的检查，确保道路的正常运行与通行安全。
- 管理运营：由路政管理部门对工程进行管理和运营，包括交通信号的调整、交通保障设施的维护等工作，以确保道路畅通无阻。
9. 安全保障- 安全巡查：在施工过程中，工地需要定期进行安全巡查，以发现并及时纠正任何可能的安全隐患，确保施工人员的安全。
10. 环境保护- 环境整治：在施工过程中，需要进行环境整治，确保施工现场及周边环境的清洁和整洁，避免对周边环境造成污染。
路堑施工方法及工艺
路堑施工方法及工艺路堑开挖后根据土石方调配方案进行调配。
较平缓地段上的短浅路堑，采用不分层的全断面开挖方式；当路堑中心高度大于5m时，采用分层顺坡开挖或纵向台阶法开挖。
路堑开挖前，首先核对地质资料，并对坡顶、坡面的危石、裂缝、不利结构面等其它不稳定情况进行检查，并根据情况采取措施妥善处理，保证施工安全，同时做好堑顶截、排水设施。
临时排水设施与永久性排水设施相结合，并与原排水系统顺接。
路堑开挖过程中为保证雨水不冲刷边坡，每侧预留50cm厚度，待开挖至设计位置时一次刷坡完成。
刷坡保证边坡坡度及平整度，对特殊部位做好边坡防护工作。
对影响边坡稳定的地表水和地下水及时采取措施引排，并在路堑的表面设置排水坡，以利排水。
1.1.土质路堑、软岩路堑施工⑴工艺方法施工前根据设计文件，首先恢复中线，并进行现场调查，根据地形、路堑断面及长度，确定合理的开挖方式。
然后结合现场实际与设计要求，修建临时排水设施，并考虑与永久排水设施相结合。
填料路堑宜在旱季施工，当在雨季施工时，采用集中力量快速施工的方法进行开挖，工作面随时保持大于4%的坡度。
路堑边坡不得受水浸泡、冲刷。
⑵施工准备工程开工前，根据现场对设计文件进行核对。
内容主要包括：地形地貌、挖方数量、取弃土场位置、土方利用等。
分析土体的稳定性，土体的稳定与否直接关系到路堑边坡的稳定。
因此，施工前必须做好土体稳定性分析，如土体结构和构造、土的密实度、潮湿程度等。
在对土体进行分析后根据既有施工经验复核设计边坡是否满足稳定性要求，最后确定施工方案。
布置并施工便道：根据现场地形确定机械进出便道路线并修筑。
便道修筑满足施工机械和运土车辆转弯半径及正常行驶要求。
测量放线：根据复测的线路中线放出开挖边线桩，放线时定位准确，两侧各预留0.5m不开挖，待开挖后进行人工刷坡。
施工排水系统：开挖前，首先按设计位置做好堑顶排水系统如截水沟、天沟，待排水系统完善后进行路堑开挖。
⑶开挖根据土石方调配方案和施工顺序，选择最佳的挖方作业面，对地形较平缓的浅路堑采取全断面纵向开挖方法；当路堑长度较短，挖深较大时，采取横向分台阶开挖方法；路堑较长且深度较大时，采取纵向分层分台阶开挖方法；地形起伏，且路堑长度大、开挖深，采取纵横向分台阶结合的开挖方法，严禁下部掏挖施工；陡倾角节理面地段尽量顺节理面刷方，并采取减弱施工振动的措施。
高速公路施工流程图之欧阳法创编
附表：主要工程施工工艺流程
图
1、路堑开挖施工工艺流程图
2、路基填筑施工工艺流程图
3、钢波纹管涵施工工艺流程图
4、盖板涵施工工艺流程图（预制吊装）
5、钢筋砼拱涵施工工艺流程图
6、挡土墙施工工艺流程图
7、砌筑工程施工工艺流程图
8、锚喷网防护边坡工艺流程图
9、钻孔桩施工工艺流程图
10、承台施工工艺流程图
11、墩台身及顶帽施工工艺流程图
12、系梁施工工艺流程图
13、支架法浇注砼连续箱梁施工工艺流程图
14、先简支后连续（或连续刚构）T梁施工工艺流程图
欧阳治创编2021.03.10
欧阳治创编2021.03.10
15、架桥机施工工艺流程
16、后张梁施工工艺流程图
17、框架桥现浇施工工艺流程图
18、初期支护施工程序框图
19、钻进长大管棚施工工艺流程图
20、小导管注浆工艺流程图
21、光面爆破施工工艺流程图
22、湿喷混凝土施工工艺流程图
23、衬砌施工工艺流程图
1、路堑开挖施工工艺流程图
复测
安装钢筋、预埋件
梁体钢筋绑扎
19、钻进长大管棚施工工艺流程图
欧阳治创编2021.03.10
欧阳治创编2021.03.10 欧阳治创编
2021.03.10
20、小导管注浆工艺流程图
欧阳治创编2021.03.10 欧阳治创编
2021.03.10
欧阳治创编2021.03.10 欧阳治创编2021.03.10
21、光面爆破施工工艺流程图
22、湿喷混凝土施工工艺流程图。
路堑开挖施工工艺方法
路堑开挖施工工艺方法一、施工工艺流程路堑开挖施工工艺流程如图-1所示。
图-1路堑开挖施工工艺流程图二、测量放样根据实测标高进行边桩放线，在挖方断面的坡顶位置上，设置挖断面的边桩，边桩上注明里程、挖深，在距边桩一定距离以外设护桩，以备边桩丧失后及时恢复，同时导线点、水准点设特殊标志予以保护，以免施工中遭到破坏。
三、场地清理人工配合挖机将线路用地范围内施工场地的垃圾、有机物及表原地面以下30cm内的草皮、农作物的根系和腐殖土等清除，并堆放在临时弃土场内。
四、截水沟施工坡顶截水沟应在路堑开挖前完成施工，具体施工工艺及方法同4. 4. 2章节。
五、路堑边坡坡率确定本道路挖方边坡高度均小于8m,按1:1. 5放坡。
开挖顺序及原那么（1）路基开挖必须按设计断面自上而下分层（高度3nl〜4m）进行开挖，不得乱挖、超挖、严禁掏洞取土，按照开挖一级防护一级的原那么进行，边坡刷坡应预留30cm厚的土层采用人工配合机械进行刷坡，以免造成超挖, 开挖至路基顶面时应注意预留碾压沉降高度。
（2）开挖后外表要平顺整齐，外表做成向两侧的排水坡，外表以下地层不得扰动和泥化。
（3）开挖后假设地质情况与勘察资料不符时，应及时书面报告，会同业主、监理、设计单位共同处理。
七、开挖设备选择开挖设备主要根据开挖岩土的类别、风化程度和节理发育程度等确定, 根据本工程地勘报告，开挖区域自上而下主要为素填土、粉质粘土、页岩，，素填土、粉质粘土优先采用挖掘机配自卸汽车从高至低逐层开挖，对于强、中风化页岩拟采用挖掘机+破碎锤进行开挖施工，严禁采用爆破开挖。
八、开挖方式根据路堑的宽度、长度以及土质等因素确定，较短的路堑采用横挖法，较长路堑采用纵挖法；对深度不超过3m的路堑应预留30cm人工开挖，以防扰动原土，对深度超过3m的挖方，采用分层开挖。
对于土方较大的路段，那么采取将以上两种方法混合进行的施工方法。
土方开挖按图纸要求自上而下分层开挖。
图-2路基横挖法施工示意图临时道路开挖方向分层横挖法平面图分层横挖法剖面图纵挖法示意图(按编号从小到大开挖)图-3路基纵挖法施工示意图根据不同的施工方法，使用相应的施工机械。
