垫铁面积计算参考
87、设备安装时,如何确定垫铁的面积
设备安装时，如何确定垫铁的面积设备安装时，每台设备在底座就位前,都应根据底座的形状尺寸,地脚螺栓直径及设备的重量等来确定垫铁的尺寸、组数和堆放位置,以保证安装质量。
根据〈水泥机械设备安装工程施工及验收规范〉(JCJ03—90),垫铁的面积计算公式:RQ Q C A )(10021+= （1） 式中：A —垫铁面积,mm 2；C —安全系数,一般取1.5～3；Q 1—设备的重量加在该垫铁组上的负荷,N ；Q 2—地脚螺栓拧紧后(可采用地脚螺栓的许可抗拉强度),分布在该垫铁组上的压力,N ；R —基础或地坪混凝土的抗压强度(可采用混凝土设计标号),N/cm 2。
为便于比较将(1)式变换成: CA R Q Q 10021∙=+ （2） 由(2)式可知,根据实际垫铁面积A 计算出的总承载力(Q 1+Q 2)要大于设备已给定的总负荷。
以Φ2.4m×7m 生料磨为例说明。
取一侧轴承支墩,根据设备总图查得Q 1=1225kN ；查《钢结构设计手册》得地脚螺栓的许可抗拉强度13.23kN/cm 2,M42的螺栓共4个,KN D Q 733423.13422=⨯⨯⨯=π。
故总承载力Q 1+Q 2=1958kN 。
实际垫铁8组,150×80总面积为96000mm 2,垫槽钢6组100×140,总面积为84000mm 2(注:垫槽钢不合规范),总垫铁面积180000mm 2。
安全系数取3,基础混凝土设计标号1.96kN/cm 2,则垫铁实际总承载能力: KN KN Q Q 19581176310096.118000021＜=⨯⨯=+ 承载能力不足,因此需调整垫铁面积为300000mm 2,方可承载1958kN 力满足规范要求。
因此，根据垫铁实需面积调整了垫铁块大小及垫铁组数,取消了槽钢垫铁。
用8组150×80；4组240×220共计垫铁面积307200mm 2。
垫铁总承载力小于设备的总荷载就保证不了设备的安装质量。
设备安装的简易计算
设备安装的简易计算1．垫板计算公式：A=C（Q1+Q2）/R例：有一设备重量Q1=220000N；用8根M36mm地脚螺栓；基础混凝土强度等级R=20MPa；若在设备底部敷设16组垫铁，试求每组垫铁的面积。
解：计算公式：A=C（Q1+Q2）/R式中Q1=220000NQ2=1142400N（取地脚螺栓许可抗拉强度为140 MPa；螺栓截面积为1020mm2，140N/ mm2×1020mm2×8=1142400N ）R=20MPa取C=2则A=C（Q1+Q2）/R=2×（220000+1142400）/20=136240 mm2 每组垫铁的面积S=A/16=136240/16=8515 mm2若用120×70的垫铁，面积为8400 mm2＜8515 mm2，不符合要求。
若用160×90的垫铁，面积为14400 mm2＞8515 mm2，符合要求。
2．过盈装配中热装温度的计算公式：e =t + ( y + A ) / ad 例：一联轴器和轴的配合直径为400mm，实测过盈量为0.3mm，材质碳钢，环境温度25℃，试求若用加热法装配需加热温度。
解：计算公式：e =t + ( y + A ) / ad式中t=25℃Y=0.3mmd=400mm查得A=0.111mma=11×10-6则e=25+（0.3+0.111）/11×10-6×400=118℃联轴器定心的计算现以两半联轴节既不平行又不同心的情况为例，说明联轴节找正时的计算与调整方法。
在水平方向找正的计算、调整与垂直方向相同。
如图3-7所示，I为从动机轴(基准轴)，Il为主动机轴。
根据找正测量的结果，a1>a3，Sl>S3。
1．先使两半联轴节平行由图3_7(a)可知，欲使两半联轴节平行，应在主动机轴的支点2下增加x(mm)厚的垫片，x值可利用图中画有剖面线的两个相似三角形的比例关系算出：X=L*b/D式中D——联轴节的直径，mm；L——主动机轴两支点的距离，mm；b——在O。
垫铁面积计算公式【一块】
垫铁面积计算公式【一块】
当垫铁组放在混凝土基础或地坪上时，其面积可按下述近似公式计算：
A=2.3×Q1+Q2×n
R×n
式中A——一块垫铁面积；（单位：mm2）
C——安全系数，可采用1．5～3；（我们一般取2.3）
Q1——设备等的重量加在该垫铁组上的总负荷；（单位：N）
Q2——一条地脚螺栓的预紧力；（单位：N）
n——预埋地脚螺栓数量（个）；
R——基础或地坪混凝土的抗压强度(可采用混凝土设计标号)单位：Mpa，
例如：如混凝土设计标号为C30，那么其抗压强度就是30MPa）MPa换算单位N/mm2
示例：塔最大重量262000kg，预埋28条M30的地脚螺栓，塔基础混凝土设计标号是C30，如一条螺栓只垫一组垫铁，试计算垫铁的面积不小于多少？（查表M30螺旋预紧力为199KN）
A=2.3×262000×10+199000×28
30×28
=22430 mm2。
钢结构垫铁计算公式
钢结构垫铁计算公式
1. 载荷，首先需要确定连接处的载荷，包括静载荷和动载荷。
静载荷是指结构自身的重量和静止状态下的外部荷载，而动载荷则是指结构在运行时受到的振动或冲击荷载。
2. 材料，垫铁的材料和强度也是计算的重要因素。
通常使用的材料包括碳钢、不锈钢等，而强度则取决于材料的抗压强度和抗剪强度。
3. 接触面积，垫铁与支座或连接件的接触面积会影响其承载能力，因此需要计算接触面积以确定垫铁的尺寸。
综合考虑以上因素，一般可以采用以下简化的计算公式来确定垫铁的尺寸：
垫铁面积 = 载荷 / 材料的抗压强度。
垫铁厚度 = 垫铁面积 / 接触面积。
垫铁数量 = 连接处总载荷 / 单个垫铁的承载能力。
需要注意的是，以上公式仅为一种简化的计算方法，实际的垫铁计算可能还需要考虑更多因素，如垫铁的形状、安装方式、破坏模式等。
因此，在实际工程中，需要结合具体情况和相关规范进行详细计算和设计。
垫铁计算公式
GB8878185555334563BT9125XW创作肴：凤呜大王*垫铁计算公式垫铁组布置应符合下列规定：1、 在地脚螺栓两侧各放置一组，应使垫铁幕近地脚螺栓，当地脚螺栓间距 小于300mm 时，可在各地脚螺栓的同一侧放置一组垫铁；2、 相邻两垫铁组间距，可根据设备本体重量、底座的结构形式以及载荷分 布等具体情况而定，宜为500mm~ 1000mm ；3、 对于带锚板的地脚螺栓两侧的垫铁组，应放置在预留孔的两侧。
4、 垫铁表面平整，无氧化皮、飞边等。
斜垫铁的斜面粗糙度不得大于Ra25um,斜度宜为1： 20〜1： 10,对于中心较高或震动较大的设备采用1： 20的斜度为宜。
每一组垫铁的最小面积，可按公式(1)近似计算。
A ：每一组垫铁的最小面积，mm ：； C ：安全系数，宜取1.5〜3, —般取2.3； Qi ：设备的质量加在该垫铁组上的载荷，N ：Q2：地脚螺栓拧紧后，分布在该垫铁组上的压力，可取地脚螺栓拧紧后 所产生的轴向力，可按附录A 选用，N ；n ：垫铁组数；创作編号丄A2写評Q2［咖R：基础混凝土单位面积抗压强度，可采用混凝土设计强度，MPa：do：地脚螺栓直径，mm；o :地脚螺栓抗拉强度N/mnr；!?：地脚螺栓的数量。
（1 公斤力=9.8N, lMPa=l0 公斤力/cm?, lPa=lN/nr）5、A值计算出后，可在表2选用比计算A值大的垫铁；当垫铁承载能力有余，而长度不够时，可选较大规格的垫铁。
垫铁加工形状见图1。
6、斜垫铁应配对使用，与平垫铁组成垫铁组时，垫铁的层数宜为三层（即一平二斜），最多不应超过四层，薄垫铁厚度不应小于2mm,并放在斜垫铁与厚平垫铁之间。
斜垫铁可与同号或者大一号的平垫铁搭配使用。
垫铁组的高度宜为30mm〜70mm。
7、垫铁直接放置在基础上，应整齐平稳、接触良好，接触面积应不小于50%。
平垫铁顶面水平度的允许偏差为各垫铁组顶面的标高应与设备地面实际安装标高相符。

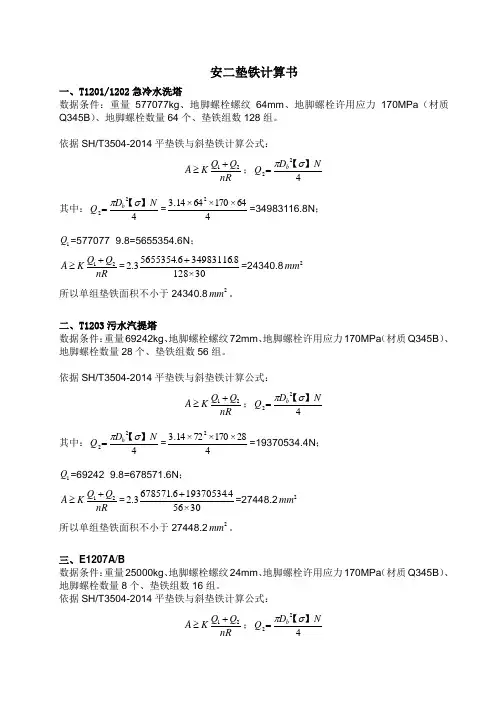

动静设备垫铁计算方法
安二垫铁计算书一、T1201/1202急冷水洗塔数据条件：重量577077kg 、地脚螺栓螺纹64mm 、地脚螺栓许用应力170MPa （材质Q345B ）、地脚螺栓数量64个、垫铁组数128组。
依据SH/T3504-2014平垫铁与斜垫铁计算公式：nRQ Q K A 21+≥；422N D Q b 】【σπ= 其中：422ND Q b 】【σπ==464×170×64×14.32=34983116.8N ；1Q =577077×9.8=5655354.6N ；nR Q Q KA 21+≥=30×1288.349831166.56553543.2+=24340.82mm 所以单组垫铁面积不小于24340.82mm 。
二、T1203污水汽提塔 数据条件：重量69242kg 、地脚螺栓螺纹72mm 、地脚螺栓许用应力170MPa （材质Q345B ）、地脚螺栓数量28个、垫铁组数56组。
依据SH/T3504-2014平垫铁与斜垫铁计算公式：nRQ Q K A 21+≥；422N D Q b 】【σπ= 其中：422ND Q b 】【σπ==428×170×72×14.32=19370534.4N ；1Q =69242×9.8=678571.6N ；nR Q Q KA 21+≥=30×564.193705346.6785713.2+=27448.22mm 所以单组垫铁面积不小于27448.22mm 。
三、E1207A/B 数据条件：重量25000kg 、地脚螺栓螺纹24mm 、地脚螺栓许用应力170MPa （材质Q345B ）、地脚螺栓数量8个、垫铁组数16组。
依据SH/T3504-2014平垫铁与斜垫铁计算公式：nRQ Q K A 21+≥；422N D Q b 】【σπ=其中：422ND Q b 】【σπ==48×170×24×14.32=614937.6N ；1Q =25000×9.8=245000N ；nR Q Q KA 21+≥=30×166.6149372450003.2+=4120.52mm 所以单组垫铁面积不小于4120.52mm 。
垫铁计算公式
垫铁计算公式垫铁组布置应符合下列规定：1、在地脚螺栓两侧各放置一组，应使垫铁靠近地脚螺栓，当地脚螺栓间距小于300mm寸，可在各地脚螺栓的同一侧放置一组垫铁；2、相邻两垫铁组间距，可根据设备本体重量、底座的结构形式以及载荷分布等具体情况而定，宜为500mnr 1000mm3、对于带锚板的地脚螺栓两侧的垫铁组，应放置在预留孔的两侧。
4、垫铁表面平整，无氧化皮、飞边等。
斜垫铁的斜面粗糙度不得大于Ra25卩m斜度宜为1: 20〜1: 10,对于中心较高或震动较大的设备采用1: 20的斜度为宜。
每一组垫铁的最小面积，可按公式（1）近似计算。
2A C Q也n'nR 2 4A:每一组垫铁的最小面积，mrhC:安全系数，宜取〜3, 一般取；Q:设备的质量加在该垫铁组上的载荷，N;Q:地脚螺栓拧紧后，分布在该垫铁组上的压力，可取地脚螺栓拧紧后所产生的轴向力，可按附录A选用，N;n：垫铁组数；R:基础混凝土单位面积抗压强度，可采用混凝土设计强度，MPad o :地脚螺栓直径，mmc:地脚螺栓抗拉强度N/mrf;n z:地脚螺栓的数量。
（1 公斤力=，1MPa=1（公斤力/cm2，1Pa=1N/m）5、A值计算出后，可在表2选用比计算A值大的垫铁；当垫铁承载能力有余，而长度不够时，可选较大规格的垫铁。
垫铁加工形状见图1。
6、斜垫铁应配对使用，与平垫铁组成垫铁组时，垫铁的层数宜为三层（即一平二斜），最多不应超过四层，薄垫铁厚度不应小于2mm并放在斜垫铁与厚平垫铁之间。
斜垫铁可与同号或者大一号的平垫铁搭配使用。
垫铁组的高度宜为30mnr 70mm。
7、垫铁直接放置在基础上，应整齐平稳、接触良好，接触面积应不小于50%。
平垫铁顶面水平度的允许偏差为2mm/m各垫铁组顶面的标高应与设备地面实际安装标高相符。
8若采用压浆法或座浆法放置垫铁，放置方法应符合附录B的规定。
9、设备找平后，垫铁组布置应符合下列要求：a）每一垫铁组应放置整齐平稳，接触良好，并应露出底座10mnrr30mrpb）地脚螺栓两侧的垫铁组，每块垫铁伸入及其底座底面的长度，均应超过地脚螺栓；c）设备底座的底面与垫铁接触宽度不够时，垫铁组放置的位置应保证底座坐落在垫铁组承压面的中部；d）配对斜垫铁的搭接长度应小于全长的3/4，其相互间的偏斜角a应不大于3°。
设备垫铁面积计算示例
锅炉规范附录公式及详细说明：当垫铁组放在混凝土基础或地坪上时，其面积可按下述近似公式计算：A=C式中 A——垫铁面积，mm2；C——安全系数，可采用1．5～3；（我们一般取2.3）Q1——设备等的重量加在该垫铁组上的负荷，N；（1Kgf=9.81N）Q2——地脚螺栓拧紧(可采用地脚螺栓的许可抗拉强度)后，所分布在该垫铁组上的压力，N；（即拧紧力，可通过地脚螺栓材料的许用应力进行计算，Q2的计算公式见下文）R——基础或地坪混凝土的抗压强度(可采用混凝土设计标号)，Pa。
（如混凝土设计标号为C20，那么其抗压强度就是20MPa，即是20×106Pa）举个例子：某设备重500吨，共10根主柱承受，每根柱底4根M36地脚螺栓。
那么每根柱就是50吨（实际每根柱承力一般都不一样，设计院图纸上都给出了每根柱的承力，具体计算时必须逐根查阅）。
设地脚螺栓材质为A3钢，就A3而言，取其许用应力[σ]为1300 Kgf/cm2，（各种材料的许用应力可以查表得）。
Q1=50×103 Kg×9.81N/Kg=490500NQ2=其中d为螺栓直径cm，[σ]为地脚螺栓材料的许用应力，n为一根柱底地脚螺栓数。
所以，Q2==3.14×（3.6cm）2×1300 Kgf/cm2×4÷4×9.81=518976N那么，某一根柱柱底垫铁面积为：A=C=2.3×106×（490500+518976）÷（20×106 ）mm2=116090 mm2注意：上面的方法你参考一下吧，计算时要注意单位的换算。
每根柱子都要计算，集团公司对计算公司要检查。
如果实际计算出面积太大了，有时会出现把底板下摆满都不够的不合理现象，那就降低一下安全系数吧。
关于地脚螺栓处垫铁的计算问题
关于地脚螺栓处垫铁的计算问题
一、各标准对垫铁面积的计算公式
1.GB50231-2009《机械设备安装工程施工及验收通用规范》
2.SH/T3538《石油化工机器设备安装工程及验收通用规则》
3.SH/T3542《石油化工静设备安装工程施工技术规程》
4.HG20203-2000《化工机器安装工程施工及验收通用规范》
5.HGJ208-83《高压化工设备施工及验收规范》
6.HGJ209-83《中低压化工设备施工及验收规范》
二、计算公式运用的说明
关于垫铁面积的计算，实际上就是压强、压力（或称作用力）、受力面积三者之间关系的计算。
从以上6项施工标准中提供的计算公式看，也是应用了这一原理，但在单位量纲转换中把数据潻加错误了；这也是从国家实行国际计量单位以后出现的问题，说明在国家标准中也存在工作不细现象；从6个公式中看，化工行业的三个公式是对的，特别是HGJ208与HGJ209是一样的，而HG20203的公式表达是更明确。
石化中的二个公式是一样的错误，未搞清单位转换关系，是画蛇添足地加了104的数据；国标公式更未理清单位，学化工行业的公式而搞错了单位关系。
总之，在工程实践中，要把自身从初中、高中、大学里学习的知识要充分运用起来，要知其所以然地解决问题。
基础知识：1MPa=1N/mm2=10kgf/cm2（工程上重力加速度取10m/s2）。
钢结构安装中钢垫板面积的计算
钢结构安装中钢垫板面积的计算钢结构安装中，钢柱脚采用钢垫板作支承是一种常见的做法。
一般当设计未给出时，钢垫板面积即由施工单位自行计算。
(钢结构工程施工及验收规范)GB50205—95规定，钢垫板面积应根据基础砼的抗压强度、柱脚底板下细石砼二次浇灌前柱底承受的荷载和地脚螺栓(锚栓)的紧固拉力计算确定。
实际施工中，有些施工单位计算钢垫板面积沿用了设备基础上支承设备垫铁面积计算方法。
实际计算发现，当钢柱重量较大、地脚螺栓直径较大数量较多时，计算出的钢垫面积较大，带来施工不便(垫板面积越大对基础表面平整度要求越高)。
这是本人从网上下载的一篇论文，其中谈到了钢垫板的计算问题，对大家或许有些参考价值。
论文出处已经不记得了，如果存在问题，还望诸位原谅。
钢结构安装中钢垫板面积的计算钢结构安装中，钢柱脚采用钢垫板作支承是一种常见的做法。
一般当设计未给出时，钢垫板面积即由施工单位自行计算。
《钢结构工程施工及验收规范》GB50205—95规定，钢垫板面积应根据基础混凝土的抗压强度、柱脚底板下细石混凝土二次浇灌前柱底承受的荷载和地脚螺栓（锚栓）的紧固拉力计算确定。
实际施工中，有些施工单位计算钢垫板面积沿用了设备基础上支承设备垫铁面积计算方法：A＝C（Q1＋Q2）／RA—垫铁面积（mm2）；C—安全系数（1.5~3）；Q1—由于构件重量加在该垫铁组上的负荷（N）；Q2—由于地脚螺栓拧紧（可采用地脚螺栓的许可抗拉强度进行计算）后所分布在垫铁组上的压力（N）；R—基础或地坪混凝土的单位面积抗压强度。
实际计算发现，当钢柱重量较大、地脚螺栓直径较大数量较多时计算出的钢垫面积较大，带来施工不便（垫板面积越大对基础表面平整度要求越高）。
例如：某钢结构机械装配厂房，柱重约54t，加上屋架、托架、吊车梁及其制动系统、柱间支撑等，每柱加在垫铁组上的负荷约950kN。
每柱8根直径80mm、16Mn钢地脚螺栓，共52根钢柱，基础混凝土标号C25，则：取C＝2Q1＝9.50×105NQ2＝8×44.44×100×180NR＝12.5Mpa取混凝土轴心抗压强度（fc）则A＝1.18×106mm2若每基础8组垫铁，则每组面积1.47×105mm2，垫铁可制成370mm×400mm；若每基础16组垫铁，垫铁可制成370mm×200mm。
垫铁计算公式
垫铁计算公式垫铁组布置应符合下列规定:1、在地脚螺栓两侧各放置一组,应使垫铁靠近地脚螺栓,当地脚螺栓间距小于300mｍ时,可在各地脚螺栓得同一侧放置一组垫铁;2、相邻两垫铁组间距,可根据设备本体重量、底座得结构形式以及载荷分布等具体情况而定,宜为500mｍ~１0０0ｍｍ;3、对于带锚板得地脚螺栓两侧得垫铁组,应放置在预留孔得两侧。
４、垫铁表面平整,无氧化皮、飞边等。
斜垫铁得斜面粗糙度不得大于Ra2５μm,斜度宜为１:20～1：1０,对于中心较高或震动较大得设备采用1:20得斜度为宜。
每一组垫铁得最小面积,可按公式（1）近似计算。
A:每一组垫铁得最小面积,mm2;C:安全系数，宜取1、5~3,一般取2、3;Q1:设备得质量加在该垫铁组上得载荷,N;Ｑ2:地脚螺栓拧紧后,分布在该垫铁组上得压力,可取地脚螺栓拧紧后所产生得轴向力,可按附录A选用,Ｎ;n:垫铁组数;R:基础混凝土单位面积抗压强度,可采用混凝土设计强度,MPa;d0:地脚螺栓直径,mm;σ:地脚螺栓抗拉强度Ｎ／mm２;ｎ'：地脚螺栓得数量。
（1公斤力=9、８Ｎ,1MＰa=10公斤力／cm2，1Pa＝1N/m2)5、A值计算出后,可在表2选用比计算A值大得垫铁;当垫铁承载能力有余，而长度不够时,可选较大规格得垫铁。
垫铁加工形状见图1。
６、斜垫铁应配对使用,与平垫铁组成垫铁组时,垫铁得层数宜为三层(即一平二斜),最多不应超过四层，薄垫铁厚度不应小于2ｍm,并放在斜垫铁与厚平垫铁之间。
斜垫铁可与同号或者大一号得平垫铁搭配使用。
垫铁组得高度宜为30mｍ~70mm。
７、垫铁直接放置在基础上，应整齐平稳、接触良好，接触面积应不小于50%。
平垫铁顶面水平度得允许偏差为2mm/m,各垫铁组顶面得标高应与设备地面实际安装标高相符。
8、若采用压浆法或座浆法放置垫铁,放置方法应符合附录B得规定。
９、设备找平后,垫铁组布置应符合下列要求:a) 每一垫铁组应放置整齐平稳,接触良好,并应露出底座10mm～30mm；ｂ) 地脚螺栓两侧得垫铁组,每块垫铁伸入及其底座底面得长度,均应超过地脚螺栓；c) 设备底座得底面与垫铁接触宽度不够时,垫铁组放置得位置应保证底座坐落在垫铁组承压面得中部;d）配对斜垫铁得搭接长度应小于全长得３/4,其相互间得偏斜角α应不大于３°。
垫铁面积计算
垫铁面积计算哎呀，说到垫铁面积计算，这事儿可真是个技术活儿，但也得讲究点小技巧。
记得上次，我帮朋友搞了个小型机械加工项目，他那台新买的机器需要垫铁来调整水平，这可把我给难住了。
首先，垫铁这玩意儿，形状各异，有方形的、圆形的、还有那种不规则形状的。
我们这次用的是方形垫铁，因为朋友说这样比较稳定。
垫铁的面积计算其实挺简单的，就是长乘以宽嘛。
但问题来了，这垫铁的尺寸，你得量得准，不然算出来的面积就不准了。
那天，我拿着卷尺，蹲在那台大机器旁边，一边量一边记。
垫铁的长是20厘米，宽是10厘米。
我心想，这简单，20乘以10，200平方厘米，搞定！但转念一想，不对啊，这垫铁是放在机器下面的，得考虑实际接触面积。
因为机器的四个角可能不会完全贴合垫铁，所以实际接触面积可能会小一些。
于是，我又仔细量了量机器底部和垫铁接触的边缘，发现每个角大概有1厘米的空隙。
这就意味着，实际接触面积要比垫铁的总面积小4个1厘米的正方形。
所以，我得从200平方厘米里减去4平方厘米，也就是196平方厘米。
这还没完，我还得考虑到垫铁的厚度。
垫铁的厚度会影响到机器的水平调整，所以厚度也得算进去。
垫铁的厚度是2毫米，也就是0.2厘米。
虽然这个厚度对面积的影响不大，但为了精确，我还是把它考虑进去了。
最后，我把垫铁的面积算出来了，196平方厘米。
虽然这个数字看起来不大，但对于调整机器的水平来说，已经足够了。
朋友对我的计算结果很满意，机器调整得也很顺利。
通过这次经历，我深刻体会到，垫铁面积计算虽然简单，但细节很重要。
量尺寸要准确，考虑实际接触面积，还得考虑垫铁的厚度。
这些细节，虽然不起眼，但对结果的影响可不小。
所以，下次再遇到类似的问题，我可得更加细心了。
垫铁计算方法及安装工艺
目录１、编制说明２、编制依据３、设备概况４、垫铁选择５、垫铁支承板座浆安装方法６、附图1、编制说明鉴于甲醇洗涤塔基础偏高露筋，本方案针对现场情况，选择垫铁支承板座浆安装法将钢筋覆盖，座浆材料选用CGM－300A灌浆料，故编制本方案指导施工。
2、编制依据2.1《化工塔类设备安装施工及验收规范》HGJ221－852.2《石油化工静止设备安装工程技术规程》SH／T3542－20072.3《乙烯装置离心压缩机机组施工技术规程》SH／T3519－20022.4华陆工程科技有限责任公司提供的图纸资料3、设备概况甲醇洗涤塔（721T01）规格φ3600×69375，最大吊装重量630t，设备最大质量1500t，地脚螺栓M64，共36个；设备裙座下部支座底板外径φ3972，裙座内径φ3672。
设备基础外径φ４５００，螺栓中心直径φ３９３２。
４、垫铁选择４.1平垫铁选择，每个地脚螺栓两侧各一组，共72组，平垫铁规格为210×110mm，斜垫铁规格200×100mm,垫铁外露设备支座底板外缘10~20mm.４.2垫铁面积选用一组垫铁选用面积A――mm2G2=3.1416×6.42 /4×1150×36=1331837KgfA=230×(1500000+1331837)/72×400=22615 mm2故：23100 mm2＞22615 mm2，垫铁面积满足要求。
５、垫铁支承板座浆安装方法５.1 座浆前用水准仪测量出每个地脚螺栓的高度差，确保灌浆层表面距离地脚螺栓顶部为560mm,在每条地脚螺栓上标出统一水平标高，来确定座浆坑的深度及座浆高度在受控范围内；５.2 在地脚螺栓两侧混凝土基础部位凿出座浆坑，座浆坑在两个螺栓之间，直径方向为280mm，外侧超出设备支座底板外缘55mm，座浆坑宽度为１7０mm,座浆坑凿入基础外露钢筋40mm，且座浆层灌浆料不小于50mm,灌浆高度高出外露钢筋5~10mm,５.3在凿座浆坑时，不得破坏钢筋，凿好检查合格后，用清洁水冲或用压缩空气将坑内杂物冲洗或吹扫干净，坑内及基础表面不得沾有油污，并用水浸润座坑混凝土30分钟后，除尽坑内积水，在坑内涂一层薄的水泥浆。
垫铁计算公式
垫铁计算公式————————————————————————————————作者: ————————————————————————————————日期：ﻩ垫铁计算公式垫铁组布置应符合下列规定:1、在地脚螺栓两侧各放置一组,应使垫铁靠近地脚螺栓,当地脚螺栓间距小于300ｍｍ时,可在各地脚螺栓的同一侧放置一组垫铁;２、相邻两垫铁组间距,可根据设备本体重量、底座的结构形式以及载荷分布等具体情况而定,宜为5０0mm ～10００mm;3、对于带锚板的地脚螺栓两侧的垫铁组,应放置在预留孔的两侧。
4、垫铁表面平整,无氧化皮、飞边等。
斜垫铁的斜面粗糙度不得大于Ｒa ２5μm,斜度宜为１:20~1:１0,对于中心较高或震动较大的设备采用１:２0的斜度为宜。
每一组垫铁的最小面积，可按公式(1)近似计算。
()nRQ Q C 21A +⨯≥ []'4Q 202n d σπ= Ａ:每一组垫铁的最小面积，mm ２；C:安全系数，宜取1.5~3,一般取2．３；Q 1:设备的质量加在该垫铁组上的载荷，Ｎ;Q ２：地脚螺栓拧紧后,分布在该垫铁组上的压力,可取地脚螺栓拧紧后所产生的轴向力,可按附录A 选用，N ；ｎ:垫铁组数；R ：基础混凝土单位面积抗压强度，可采用混凝土设计强度,MP ａ； ｄ0:地脚螺栓直径,mm ；σ:地脚螺栓抗拉强度N/mm ２;n ＇：地脚螺栓的数量。
(1公斤力=9.8N ，1ＭＰa ＝１０公斤力/cm 2，１Pa ＝1N/ｍ2）5、A 值计算出后，可在表2选用比计算A 值大的垫铁；当垫铁承载能力有余，而长度不够时，可选较大规格的垫铁。
垫铁加工形状见图1。
6、斜垫铁应配对使用，与平垫铁组成垫铁组时，垫铁的层数宜为三层(即一平二斜),最多不应超过四层,薄垫铁厚度不应小于２mm,并放在斜垫铁与厚平垫铁之间。
斜垫铁可与同号或者大一号的平垫铁搭配使用。
垫铁组的高度宜为３０mm~７0mm。
7、垫铁直接放置在基础上，应整齐平稳、接触良好，接触面积应不小于50％。
垫铁计算公式
垫铁计算公式垫铁计算公式垫铁组布置应符合下列规定：1、在地脚螺栓两侧各放置一组，应使垫铁靠近地脚螺栓，当地脚螺栓间距小于300mm 时，可在各地脚螺栓的同一侧放置一组垫铁；2、相邻两垫铁组间距，可根据设备本体重量、底座的结构形式以及载荷分布等具体情况而定，宜为500mm ～1000mm ；3、对于带锚板的地脚螺栓两侧的垫铁组，应放置在预留孔的两侧。
4、垫铁表面平整，无氧化皮、飞边等。
斜垫铁的斜面粗糙度不得大于Ra25μm ，斜度宜为1：20～1：10，对于中心较高或震动较大的设备采用1：20的斜度为宜。
每一组垫铁的最小面积，可按公式(1)近似计算。
()nRQ Q C 21A +⨯≥ []'4Q 202n d σπ= A ：每一组垫铁的最小面积，mm 2；C ：安全系数，宜取1.5～3，一般取2.3；Q 1：设备的质量加在该垫铁组上的载荷，N ；Q 2：地脚螺栓拧紧后，分布在该垫铁组上的压力，可取地脚螺栓拧紧后所产生的轴向力，可按附录A 选用，N ；n ：垫铁组数；R ：基础混凝土单位面积抗压强度，可采用混凝土设计强度，MPa ；d 0：地脚螺栓直径，mm ；σ：地脚螺栓抗拉强度N/mm 2；n ＇：地脚螺栓的数量。
(1公斤力=9.8N ，1MPa=10公斤力/cm 2，1Pa=1N/m 2)5、A值计算出后，可在表2选用比计算A值大的垫铁；当垫铁承载能力有余，而长度不够时，可选较大规格的垫铁。
垫铁加工形状见图1。
6、斜垫铁应配对使用，与平垫铁组成垫铁组时，垫铁的层数宜为三层(即一平二斜)，最多不应超过四层，薄垫铁厚度不应小于2mm，并放在斜垫铁与厚平垫铁之间。
斜垫铁可与同号或者大一号的平垫铁搭配使用。
垫铁组的高度宜为30mm～70mm。
7、垫铁直接放置在基础上，应整齐平稳、接触良好，接触面积应不小于50%。
平垫铁顶面水平度的允许偏差为2mm/m，各垫铁组顶面的标高应与设备地面实际安装标高相符。
设备垫铁计算
(压力隔膜式空气泡沫比例混合装置V10801) 5T计算公式：A ≥C*（W 1+W 2）/P A ：一组垫铁面积（mm 2） C ：安全系数（1.5~3） 取2W 1：设备及附件重量作用在垫铁组上的负荷（N ）; 50000N W 2：地脚螺栓预紧力 泵设备底座的螺栓为M24，螺栓预紧力为146.4KN P ：基础或地坪混凝土的抗压强度（MPa ） 设计强度40 MPa A ≥C*（W 1+W 2）/P ≥[2*（50000+146400）]/40=9820mm现场使用垫铁δ=14 80x160=12800 mm 2 ，一平两斜,斜垫铁选用斜四，共12组垫铁。
常用垫铁规格垫铁简图见下图chLLhabb(消防稳压泵P10801A-B)2.8T计算公式：A ≥C*（W 1+W 2）/P A ：一组垫铁面积（mm 2） C ：安全系数（1.5~3） 取2W 1：设备及附件重量作用在垫铁组上的负荷（N ）; 28000N W 2：地脚螺栓预紧力 泵设备底座的螺栓为M16，螺栓预紧力为100KN P ：基础或地坪混凝土的抗压强度（MPa ） 设计强度40 MPa A ≥C*（W 1+W 2）/P ≥[2*（28000+100000）]/40=6400mm现场使用垫铁δ=14 60x120=7200 mm 2 ,一平两斜， 共12组垫铁，采用斜三。
常用垫铁规格垫铁简图见下图chL Lhabb(电动泡沫消防泵P10802A)3T计算公式：A ≥C*（W 1+W 2）/P A ：一组垫铁面积（mm 2） C ：安全系数（1.5~3） 取2W 1：设备及附件重量作用在垫铁组上的负荷（N ）; 30000N W 2：地脚螺栓预紧力 泵设备底座的螺栓为M16，螺栓预紧力为100KN P ：基础或地坪混凝土的抗压强度（MPa ） 设计强度40 MPa A ≥C*（W 1+W 2）/P ≥[2*（30000+100000）]/40=6500mm现场使用垫铁δ=14 60x120=8400 mm 2 ，一平两斜，共12组垫铁，斜垫铁采用斜二。
