现浇连续梁施工方案(计算)

合集下载

连续梁专项施工方案

连续梁专项施工方案

一、工程概况本工程为某大桥主通航道桥,全长615米,主梁采用钢混混合梁结构,跨径布置为(118220293)m四跨预应力混凝土刚构—连续梁组合体系。

其中,3#墩为墩梁固结构造,其余桥墩(1#、2#、4#、5#)处设置摩擦摆式减隔震支座。

主梁混凝土部分按全预应力混凝土结构设计,采用变高截面;主梁钢箱梁部分采用等高截面。

本工程主要施工内容包括墩顶0#块及1#块支架搭设、0#块及1#块钢管桩支架现浇、挂篮拼装、挂篮悬浇、预应力张拉、孔道注浆、现浇边跨支架搭设、支架预压、边跨现浇及边跨合拢段等。

二、编制依据1. 《公路桥涵施工技术规范》JTG/T3650-20202. 《公路钢筋混凝土及预应力混凝土桥涵设计规范》JTG 3662-20183. 《公路工程技术标准》JTG B01-20144. 工程设计文件及图纸三、施工部署1. 施工进度计划:根据工程进度要求,制定详细的施工进度计划,确保各阶段施工任务按时完成。

2. 人员组织机构:成立以项目经理为组长的项目管理机构,明确各部门职责,确保施工顺利进行。

3. 主要设备配置计划:根据工程需求,配置必要的施工设备,如吊车、泵车、混凝土搅拌车、钢筋加工设备等。

4. 材料供应:提前储备各类施工材料,确保材料供应充足,满足施工需求。

5. 交通条件:优化施工场地交通组织,确保施工车辆畅通无阻。

四、主要施工方法及流程1. 总体施工方案:采用支架现浇法进行连续梁施工,分为墩顶0#块及1#块支架搭设、0#块及1#块钢管桩支架现浇、挂篮拼装、挂篮悬浇、预应力张拉、孔道注浆、现浇边跨支架搭设、支架预压、边跨现浇及边跨合拢段等施工内容。

2. 施工工艺流程:(1)墩顶0#块及1#块支架搭设:根据设计图纸,搭设墩顶0#块及1#块支架,确保支架稳定可靠。

(2)0#块及1#块钢管桩支架现浇:在支架上现浇0#块及1#块钢管桩,确保桩身质量。

(3)挂篮拼装:根据设计图纸,拼装挂篮,确保挂篮安装牢固、安全可靠。

现浇梁施工方案()

现浇梁施工方案()

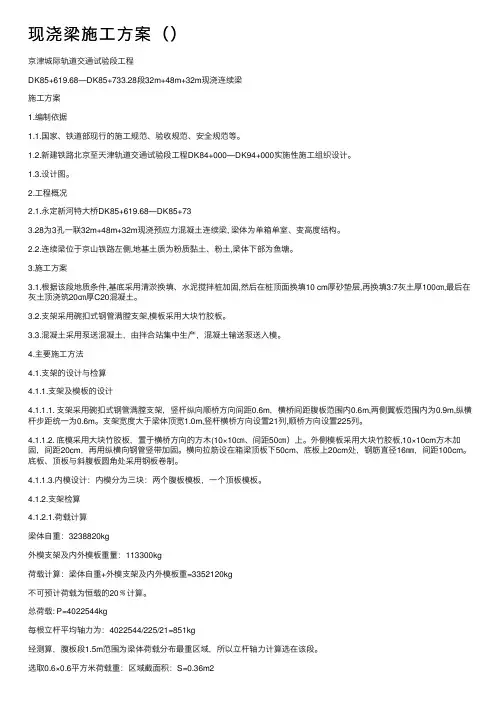

现浇梁施⼯⽅案()京津城际轨道交通试验段⼯程DK85+619.68—DK85+733.28段32m+48m+32m现浇连续梁施⼯⽅案1.编制依据1.1.国家、铁道部现⾏的施⼯规范、验收规范、安全规范等。

1.2.新建铁路北京⾄天津轨道交通试验段⼯程DK84+000—DK94+000实施性施⼯组织设计。

1.3.设计图。

2.⼯程概况2.1.永定新河特⼤桥DK85+619.68—DK85+733.28为3孔⼀联32m+48m+32m现浇预应⼒混凝⼟连续梁, 梁体为单箱单室、变⾼度结构。

2.2.连续梁位于京⼭铁路左侧,地基⼟质为粉质黏⼟、粉⼟,梁体下部为鱼塘。

3.施⼯⽅案3.1.根据该段地质条件,基底采⽤清淤换填、⽔泥搅拌桩加固,然后在桩顶⾯换填10 cm厚砂垫层,再换填3:7灰⼟厚100㎝,最后在灰⼟顶浇筑20㎝厚C20混凝⼟。

3.2.⽀架采⽤碗扣式钢管满膛⽀架,模板采⽤⼤块⽵胶板。

3.3.混凝⼟采⽤泵送混凝⼟,由拌合站集中⽣产,混凝⼟输送泵送⼊模。

4.主要施⼯⽅法4.1.⽀架的设计与检算4.1.1.⽀架及模板的设计4.1.1.1. ⽀架采⽤碗扣式钢管满膛⽀架,竖杆纵向顺桥⽅向间距0.6m,横桥间距腹板范围内0.6m,两侧翼板范围内为0.9m,纵横杆步距统⼀为0.6m。

⽀架宽度⼤于梁体顶宽1.0m,竖杆横桥⽅向设置21列,顺桥⽅向设置225列。

4.1.1.2. 底模采⽤⼤块⽵胶板,置于横桥⽅向的⽅⽊(10×10㎝、间距50㎝)上。

外侧模板采⽤⼤块⽵胶板,10×10cm⽅⽊加固,间距20cm,再⽤纵横向钢管竖带加固。

横向拉筋设在箱梁顶板下50cm、底板上20cm处,钢筋直径16㎜,间距100cm。

底板、顶板与斜腹板圆⾓处采⽤钢板卷制。

4.1.1.3.内模设计:内模分为三块:两个腹板模板,⼀个顶板模板。

4.1.2.⽀架检算4.1.2.1.荷载计算梁体⾃重:3238820kg外模⽀架及内外模板重量:113300kg荷载计算:梁体⾃重+外模⽀架及内外模板重=3352120kg不可预计荷载为恒载的20﹪计算。

现浇钢筋混凝土连续梁及连续板梁满堂支架施工方案

现浇钢筋混凝土连续梁及连续板梁满堂支架施工方案

现浇钢筋混凝土连续梁及连续板梁满堂支架施工方案在钢筋混凝土结构中,连续梁和连续板梁是常见的构件形式,它们在桥梁、建筑等工程中承担着重要的荷载传递和连续支撑功能。

为了保证梁的质量和施工效率,满堂支架被广泛应用于现浇钢筋混凝土梁的施工过程中。

本文将介绍现浇钢筋混凝土连续梁及连续板梁满堂支架的施工方案。

1. 施工准备在进行现浇混凝土连续梁及连续板梁的施工之前,首先需要进行施工准备工作。

包括确定梁的几何尺寸、材料的准备、现场的布置等。

确保所有材料符合设计要求,并组织好施工人员和设备。

2. 梁体支撑在开始浇筑混凝土之前,需要对梁体进行支撑,以保证其在浇筑和养护期间不发生变形或塌陷。

满堂支架是支撑混凝土梁的重要工具,通过其稳固的结构可以有效支持梁体,并传递荷载到地基上。

3. 梁体浇筑当支撑系统就位后,可以开始进行混凝土的浇筑工作。

在浇筑过程中,需要控制混凝土的流动性和坍落度,确保其能够充分填充梁体内部,并形成均匀致密的结构。

同时,需要注意施工过程中的温度和湿度控制,以避免混凝土出现开裂或强度不足的情况。

4. 梁体养护混凝土梁在浇筑后需要经过一定的养护期,以保证混凝土的强度和耐久性。

在养护期间,需要对梁体进行湿润养护,控制其表面水分蒸发速度,避免混凝土发生龟裂。

同时还需要注意防止外界物体对梁体的损坏,确保梁体在养护期间能够均匀硬化和强化。

5. 施工验收在梁体养护完毕后,需要进行施工验收工作。

通过检查梁体的几何尺寸、外观质量和强度指标等来验证梁体是否符合设计要求。

只有通过验收才能确保梁体的安全可靠性,并进入后续的使用阶段。

总的来说,现浇钢筋混凝土连续梁及连续板梁满堂支架施工方案是一个复杂而细致的工程,在施工过程中需要严格遵循设计要求和规范标准,确保梁体的质量和安全性。

通过科学合理的施工方案,可以有效提高施工效率和质量,为工程的顺利完成奠定基础。

现浇连续梁施工方案原

现浇连续梁施工方案原

现浇连续梁施工方案根据施工现场的实际情况及设计方案,钢筋混凝土连续梁采用就地搭设满堂支架现浇的方法进行施工。

其主要工作内容为:地基处理、支架搭设、模板安装、支座及调平块安装、钢筋制作及绑扎、浇筑混凝土、拆模与养护。

1、地基处理:将桥宽范围内每侧加宽3.0米,将原地面表层0.3米种植土铲除,采用三七灰土0.6米厚进行换填,顺桥横向设置1%的“人”字型排水坡,基地表面铺设一层防水彩条布,彩条布接缝采用重插搭接或胶带粘接。

基础两侧设置排水沟。

2、支架搭设:支架立杆底采用铁路甲级Ⅰ类枕木,枕木下用粗砂找平。

枕木纵向间距为0.9米,横向满铺,纵向长度为桥跨长度,横向宽度为桥宽每侧各加宽1.5米。

支架采用碗扣式杆件进行搭设。

根据检算,其间距在梁跨、横隔梁下分别为0.9×0.9m和0.9×0.6m。

支架按照桥梁设计尺寸进行搭设,支架搭设完毕后,采用钢管纵、横向进行加固。

在支架顶部纵、横向设两层方木,其尺寸为12×14cm和6×8cm。

3、支架预压:根据设计要求在安装底模前,对支架、地基进行加载试验,加载值为箱梁自重的95%,加载时间根据观测支架、地基沉落完成情况确定,加载时间一般为24小时。

当地基较松软时,适当延长加载时间,加载时对支架变形进行测量,以确定支架的非弹性变形和弹性变形值,作为支架弹性沉落量的依据,以便逐步减载。

4、模板安装:现浇梁底模面板采用厚15mm的竹胶板,竹胶板上铺贴地板革。

底模下设6×8cm的方木,布设间距在梁跨下为0.4m;横隔梁下为0.3m,方木顺桥纵向布设。

在底模安装时,沉落量和预留拱度同时调整设置,以确保梁体线形准确。

预拱度设置,各孔跨中预拱度为2.0cm。

侧模面板采用厚15mm竹胶板,竹胶板上贴地板革。

面板下采用4×4cm方木,按照间距0.45m与面板连接制作成大块模板。

侧模加固采用两层钢管和撑杆进行加固。

为防止漏浆,侧模安装采用底包梆的形式。

南高大桥钢构连续梁现浇施工方案

南高大桥钢构连续梁现浇施工方案

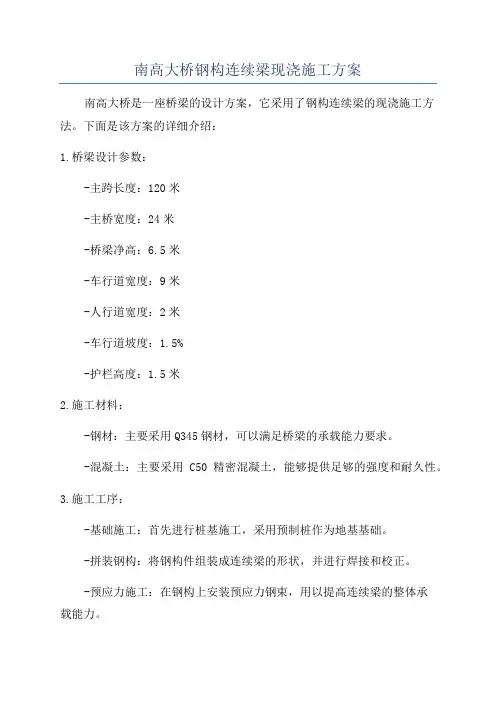

南高大桥钢构连续梁现浇施工方案南高大桥是一座桥梁的设计方案,它采用了钢构连续梁的现浇施工方法。

下面是该方案的详细介绍:1.桥梁设计参数:-主跨长度:120米-主桥宽度:24米-桥梁净高:6.5米-车行道宽度:9米-人行道宽度:2米-车行道坡度:1.5%-护栏高度:1.5米2.施工材料:-钢材:主要采用Q345钢材,可以满足桥梁的承载能力要求。

-混凝土:主要采用C50精密混凝土,能够提供足够的强度和耐久性。

3.施工工序:-基础施工:首先进行桩基施工,采用预制桩作为地基基础。

-拼装钢构:将钢构件组装成连续梁的形状,并进行焊接和校正。

-预应力施工:在钢构上安装预应力钢束,用以提高连续梁的整体承载能力。

-模板支撑:在桥梁上安装适当的模板和支撑体系,用以支持混凝土的浇筑。

-混凝土浇筑:采用现浇施工方法,将混凝土逐段浇筑在模板内,并利用振动器进行密实。

-现场监控:安装监控设备,实时监测混凝土的温度、硬化度和收缩变形等指标。

-后续工序:待混凝土充分硬化后,进行拆模和防水处理,最后进行道路平整和护栏安装。

4.施工注意事项:-安全保护:加强施工现场的安全监管,设置警示标志并严格控制进入施工区的人员和车辆。

-质量控制:在施工过程中,进行混凝土的取样和试验,确保混凝土的质量符合要求。

-施工进度:合理安排施工进度,避免出现拖延或交叉施工的情况,以保证工期的顺利进行。

5.施工优势:-承载能力强:钢构连续梁能够提供较大的跨度和承载能力,适用于大跨度桥梁工程。

-施工速度快:采用现浇施工方法,能够大大缩短施工周期,提高项目进度。

-施工质量高:钢构制作精度高,能够保证整体结构的稳定性和安全性。

综上所述,南高大桥的钢构连续梁现浇施工方案采用了先进的施工方法和材料,能够确保桥梁的稳固性和安全性。

该方案施工周期短、工程进度快,施工质量高。

在施工过程中,需要加强安全措施,严格按照质量标准进行施工,以确保项目的顺利进行。

现浇连续梁施工方案

现浇连续梁施工方案

现浇连续梁施工方案连续梁是桥梁结构中常见的一种形式,具有较好的承载性能和耐久性。

现浇连续梁作为一种常用的梁体施工方式,施工过程中需要注意多个环节,以确保结构的稳固和安全。

本文将详细介绍现浇连续梁的施工方案。

1. 施工准备阶段在进行现浇连续梁施工之前,必须进行充分的准备工作。

包括但不限于:•设计方案确认:根据设计图纸确定施工方案和程序;•材料准备:准备梁体所需的混凝土、钢筋等材料,并进行检查确认质量;•现场布置:清理施工现场,搭建支撑架等必要设施;•人员配备:安排专业施工人员,确保施工人员具备相关技能和经验。

2. 支模搭设阶段支模的搭设是现浇连续梁施工的重要环节,直接影响梁体的成型和承载性能。

支模搭设步骤如下:1.定位:根据设计要求将支模定位在桥墩或桥台上;2.调整:根据梁体的形状和尺寸,调整支模的高度和位置;3.固定:将支模牢固地与桥墩或桥台连接,确保支模不会移动或倾斜;4.检查:检查支模的垂直度和水平度,调整至符合要求。

3. 钢筋绑扎阶段钢筋的绑扎工作是保证梁体强度和韧性的关键步骤。

钢筋绑扎步骤如下:1.制作模板:根据设计要求制作钢筋模板,并将模板放置在支模之内;2.钢筋铺设:按照设计图纸要求,在模板内铺设纵横交错的钢筋;3.绑扎:使用钢丝将钢筋牢固地绑扎在一起,确保钢筋的位置和间距符合设计要求。

4. 混凝土浇筑阶段混凝土的浇筑是现浇连续梁施工的核心环节,直接影响梁体的整体质量和性能。

混凝土浇筑步骤如下:1.搅拌混凝土:将水泥、骨料、砂子等原材料按比例搅拌均匀,形成混凝土砂浆;2.运输混凝土:将搅拌好的混凝土通过搅拌车运输至现场,避免混凝土过早凝固;3.浇注混凝土:将混凝土均匀地倒入模板内,避免空鼓和气泡的产生;4.振捣:使用振动棒振捣混凝土,使其充分密实,提高梁体的强度和耐久性。

5. 养护阶段混凝土浇筑完成后,必须进行充分的养护工作,以确保混凝土的强度和稳定性。

养护步骤如下:1.覆盖保护:在混凝土表面覆盖湿润的麻布或薄膜,防止水分流失;2.定期浇水:每天定时浇水,保持混凝土的湿润状态;3.避免碰撞:在养护期间避免碰撞或振动,以免影响混凝土的固化过程;4.养护时间:根据混凝土的情况和环境温度,确定合适的养护时间。

现浇连续梁施工方案

现浇连续梁施工方案

4现浇连续梁施工方案4.2.1地基处理4。

2.1.1 原状道路描述现状×××路为界,以北断面为一块板,路幅宽度22。

5米,其中车行道宽度约16。

5米,两侧为2×3。

0米人行道;以南断面为三块板,路幅宽度约45.5米,其中机动车道宽度约23。

5米,两侧为2×3。

5米分隔带、2×5。

5米非机动车道、2×3.0米人行道。

现状道路一般为水泥路面,交叉口及非机动车道为沥青路面,查阅原设计道路文件水泥路面总厚59cm,为24cm水泥砼+20cm二灰砂(Ⅱ)+15cm掺灰道渣,非机动车采用沥青砼路面,总厚度28cm,为3cm细粒式沥青+5cm沥青碎石+20cm二灰砂(Ⅱ),交叉口路面采用沥青路面,总厚58cm,为3cm细粒式沥青砼+7cm沥青碎石+30cm二灰砂(Ⅱ)+18cm掺灰道渣.4.2。

1.2原绿化带处地基处理原城市道路旁的绿化带表面为有机土,土的含水量较高,根据现场实际情况和我单位以往的施工经验,拟对该区段进行如下处理:如地面道路已经施工,可以在地面道路路基上浇筑15cm厚C20砼基础;如地面道路未施工,需在清表压实后回填20cm 5%石灰土进行地基处理,然后浇筑15cm厚C20砼基础,并设置排水系统,及时排掉积水防止浸泡基底。

4.2.1。

3 原有快车道路面及一期便道处地基处理对于原有快车道路面,不需要进行处理即可直接在其上搭设支架。

新建一期施工便道,位于原侧分带上是下挖35cm后原地打夯,回填20cm碎石浇筑35cm厚C30砼,位于原非机动车道上是加铺20cm厚C30砼,故不需要再处理可在其上搭设支架.4。

2。

1.4 现有人行道处地基处理对于现有人行道范围内地基处理,翻除人行道砖后浇筑10cm厚C20砼即可做支架基础。

4。

2。

1.5承台基坑回填处地基处理对于承台范围,考虑到后期路基施工,先按设计要求用级配碎石分层回填夯实至承台顶,承台顶至地面用采用宕渣回填压实,再在其上浇筑10cm厚C20砼,即可作为支架基础.4.2。

连续梁支架法现浇施工方案

连续梁支架法现浇施工方案

连续梁0#段支架法现浇施工方案一、0#段施工施工流程支架拼装完成→支架预压→分片吊装外侧模板→安装底模板→绑扎底板钢筋→安装底板纵向预应力管道→绑扎腹板钢筋→安装腹板纵向预应力管道→安装竖向预力筋及管道→安装内模板→绑扎顶板钢筋→安装顶板纵向、横向预应力管道→穿好横向预应力筋→搭设混凝土浇筑工作平台→浇筑混凝土→养生→拆模→穿钢绞线束→施加预力→压浆。

(1)支架搭设0#段采用盘扣式满堂支架搭设。

某桥的主墩承台尺寸为10.6m×14.6m,而0#块支架尺寸为10.6m×11.2m,主墩承台尺寸为9.0×11.0m,承台顶面可作为支架基础,横向承台两侧各加1m宽作为人行道支架基础。

支架搭设采用直径48mm,壁厚3.5mm标准碗扣式脚手架,底模下脚手架立杆的纵向间距为30cm,横向间距根据箱梁对应位置分别设为:底板下为60cm,腹板处为30cm、翼缘板处脚手架横向间距为90cm,沿梁高方向支架步距为120cm,方木按横桥向30cm布置。

侧面模板采用挂篮模板,底模和内模采用钢木组合模板,支架顶端从下往上纵向14工字钢、横向12×12cm方木,支架底端纵向铺设15×15cm枕木。

支架计算见附注。

在0#段以外各搭设支架用做工作平台使用。

为方便工人上下,搭设扶梯通道,并用密目网防护,保证工人上下行的安全。

(2)支架预压为防止灌注的梁段因支架下沉造成混凝土出现裂缝,并保证梁段的线形与设计一致,除应提高支架刚度,减小支架上部结构变形外,还应对支架进行预压。

预压荷载取设计荷载120%,满载后持荷时间不小于24h。

加载时按照50%、100%、120%设计荷载分三级加载(采用砂袋或钢筋、钢绞线,起重机吊装)加载时注意加载重量的大小和加荷速率,使其与地基的强度增长相适应,待地基在前一级荷载作用下,观测地基沉降速度已稳定后,再施加下一级荷载,特别是在加载后期,更要严格控制加载速率,防止因整体或局部加载量过大、过快而使地基发生剪切破坏。

现浇连续梁施工方案

现浇连续梁施工方案

新建…客铁路运专线JS1标…特大桥(XK11+218.18~XK12+122.92)(40+56+40)悬臂现浇连续梁施工方案编制:审核:批准:中铁…局集团有限公司…铁路客运专线项目二〇一〇年七月目录第一章工程简介........................................................ - 5 -1.1 工程概况........................................................ - 5 -1.2 …道路概况...................................................... - 6 -1.3 编制依据........................................................ - 6 -1.3.1 设计施工图纸及指导性文件................................... - 6 -1.3.2 施工规范................................................... - 6 -1.3.3 验收标准................................................... - 7 -1.3.4 原材料标准................................................. - 7 -1.4 编制原则........................................................ - 7 -1.5 编制范围........................................................ - 8 - 第二章工程筹划........................................................ - 9 -2.1 现场施工部署.................................................... - 9 -2.2 施工进度计划.................................................... - 9 -2.3 施工资源配臵................................................... - 14 -2.3.1 组织机构及现场主要施工人员配备............................ - 14 -2.3.2 主要工程数量表............................................ - 16 -2.3.3 主要施工机械设备配备...................................... - 17 -2.4 技术指标....................................................... - 18 -2.4.1 连续梁悬臂浇筑梁段的允许偏差表............................ - 18 -2.4.2 连续梁梁体外观质量的检验和允许偏差值表.................... - 18 -2.4.3 梁段模板安装的标准和允许偏差表............................ - 19 -2.5 连续梁材料及检验要求........................................... - 19 -2.5.1 原材料.................................................... - 20 -2.5.2 配合比.................................................... - 21 -2.5.3 混凝土拌和................................................ - 21 - 第三章施工总体方案................................................... - 23 -3.1 预应力砼连续箱梁悬臂灌注工法说明............................... - 23 -3.2 施工工艺流程................................................... - 23 -3.3 临时支墩、支座锁定............................................. - 24 -3.4 结构体系的转换................................................. - 25 -第四章主要施工方法及技术要点......................................... - 26 -4.1 临时固结方案................................................... - 26 -4.2 墩顶现浇段(0#段)施工......................................... - 26 -4.1.1 工艺流程.................................................. - 26 -4.1.2 地基处理.................................................. - 27 -4.1.3 托架设计.................................................. - 28 -4.1.4 托架、支架安装............................................ - 28 -4.1.5 模板...................................................... - 28 -4.2 0#段施工....................................................... - 29 -4.2.1 碗扣支架的搭设............................................ - 29 -4.2.2 主要工艺.................................................. - 30 -4.2.3 支架布臵.................................................. - 30 -4.3 预压........................................................... - 31 -4.4 预设反拱及支架调整............................................. - 32 -4.5 支座、支座板安装............................................... - 32 -4.6 模板工程....................................................... - 34 -4.7 钢筋制作与绑扎................................................. - 36 -4.8 预应力管道埋设及穿束........................................... - 37 -4.8.1 波纹管施工................................................ - 37 -4.8.2 预应力筋的加工及安装...................................... - 38 -4.9 梁体预埋件安装................................................. - 39 -4.10 混凝土浇筑及养护.............................................. - 39 -4.11 预应力施工.................................................... - 42 -4.11.1 预应力体系............................................... - 42 -4.11.2 预应力筋张拉............................................. - 42 -4.11.3 孔道压浆和封锚........................................... - 44 -4.11.4 封锚..................................................... - 46 -4.11.5 预应力筋加工及安装的注意事项............................. - 46 -4.12 线形控制...................................................... - 47 -4.12.1 线形控制技术要点......................................... - 48 -4.12.2 影响线形因素分析......................................... - 48 -4.12.3 线形控制的目标........................................... - 49 -4.12.4 线形控制的内容........................................... - 49 -4.12.5箱梁施工挠度控制......................................... - 49 -4.13 防落梁设臵.................................................... - 50 - 第五章质量目标及措施................................................. - 51 -5.1 质量目标....................................................... - 51 -5.2 质量保证体系................................................... - 51 -5.2.1 质量管理组织机构.......................................... - 51 -5.2.2 质量检查程序.............................................. - 51 -5.2.3 施工工序确认制度.......................................... - 52 -5.2.4 工程施工质量验收评定程序.................................. - 52 -5.3 质量管理制度措施............................................... - 53 -5.3.1 组织保证措施.............................................. - 53 -5.3.2 思想保证措施.............................................. - 53 -5.3.3 制度保证措施.............................................. - 53 -5.4 质量保证措施................................................... - 56 -5.4.1 原材料质量控制措施........................................ - 56 -5.4.2 砼工程质量保证措施........................................ - 56 -5.4.3 模板质量控制措施.......................................... - 57 -5.4.4 预应力施工质量控制措施.................................... - 58 -5.4.5 真空压浆的质量控制措施.................................... - 58 -5.4.6 悬灌施工质量保证措施...................................... - 58 -5.4.7 支架现浇直线段和0#段质量保证措施......................... - 59 -5.4.8 严格控制连续梁收缩徐变.................................... - 59 - 第六章工期控制措施................................................... - 61 -6.1 从组织管理上保证工期........................................... - 61 -6.2 从计划安排上保证工期........................................... - 61 -6.3 从资源配臵上保证工期........................................... - 61 -6.4 从施工管理上保证工期........................................... - 62 -6.5 夜间施工工期保证措施........................................... - 62 - 第七章安全文明施工保证措施........................................... - 63 -7.1 安全生产目标................................................... - 63 -7.2 安全保证体系................................................... - 63 -7.3 安全生产管理制度............................................... - 63 -7.4 安全确认制度................................................... - 65 -7.5 安全保证措施................................................... - 65 -7.5.1 危险性较大工程的安全技术方案的编制审批.................... - 65 -7.5.2 保证人身安全措施.......................................... - 65 -7.5.3 预应力作业安全............................................ - 66 -7.5.4 施工现场安全用电措施...................................... - 67 -7.5.5 施工机械安全保证措施...................................... - 68 -7.5.6 交通安全措施.............................................. - 68 -7.5.7 挂篮悬灌施工安全措施...................................... - 69 - 第八章安全应急救援预案............................................... - 70 -8.1 总则........................................................... - 70 -8.2 安全应急救援反应机构........................................... - 70 -8.3人员培训、应急材料和设备的储备.................................. - 71 -8.4灾情预警系统.................................................... - 72 -8.5抢险队伍........................................................ - 72 -8.6应急措施的制定.................................................. - 72 -8.7应急处理........................................................ - 72 -8.8抢险步骤........................................................ - 73 -8.9灾情、事故搜集和报告............................................ - 73 -第一章工程简介1.1 工程概况新建铁路××至×××客运专线跨…特大桥工程,起点里程为×××,终点里程为×××,桥长904.74m。

16m现浇连续梁施工方案

16m现浇连续梁施工方案

16m现浇连续梁施工方案一、桥梁概况东古丘三桥为6*16m一联,单箱双室现浇钢筋砼连续箱梁桥。

本桥位于二反向缓和曲线上,反向曲线共切点位于K30+071。

673处。

桥上纵坡-2.5%,全桥在第一、二、三桥孔内右侧加宽到K30+071.673,加宽最大值为54。

7cm;其余桥孔不加宽,故此采用6*16m 现浇箱梁,起讫桩号为K30+033.46-K30+130.54,桥梁中心桩号为K30+082,全桥长97.68m。

主梁中心高度为1。

4m,箱底板平置,标准宽7。

0m,按规定曲线内侧加宽,本桥梁体最大宽度为7。

537m。

箱梁顶板设置横向坡度,顶板标准宽为10m,曲线内侧最大加宽0.537m;(0#台右侧)左,右侧翼板宽为1.5m不变。

二、施工方案现浇箱梁支架采用满堂钢管支架,纵横梁采用100*100松方木。

模板采用1.2cm漆膜竹胶板。

第三跨设机动车道4*5。

0m,支架全宽11~13m。

6孔箱梁砼分两次浇筑:第一次浇筑(6孔)底板及腹板砼(至顶腹板交界处);第二次浇筑(6孔)顶板及翼板砼。

箱梁砼设计总量为635m3,第一次浇筑约340m3,第二次浇筑约295m3。

采用汽车泵浇筑.钢管架底部支撑及地基处理:由于东古丘三桥地处山丘地带,地势不平坦,每孔原地面高差起伏较大。

第一、二、六桥孔处于山坡上,地基处理时必须设置台阶,用打夯机夯实;第三孔横跨老路,安设4*5m的机动车道;第四孔为跨越小溪处,在小溪内埋设圆管排水,第四、五孔用碎石土回填,回填高度为3m左右,经压路机碾压密实.最后全桥地基采用C25砼铺底,以保证地基坚实可靠,减少地基不均匀沉降,确保支架的稳定性.扎设钢管架时,钢管不能直接接触地面。

钢管直接接触地面时,受力面积小,导致应力增大。

因此采用10*10cm的小方块竹胶板垫起来减小应力对地基的影响。

钢管支架的搭设及模板的铺设:满堂钢管支架布设间距采用:顺桥向70cm,横桥向60cm,上下间距120cm;靠横梁处钢管间距加密,顺桥向按40cm布置;机动车道(4*5m)处钢管间距按顺桥向30cm布置两侧,每侧共4排,搭设时多设置剪力支撑加强.桥两侧翼板处,横桥向按80cm布置.支架搭设时应保持钢管的垂直及水平。

现浇连续梁施工方案

现浇连续梁施工方案

现浇连续梁施工方案现浇连续梁是一种常用的桥梁结构,在施工期间需要制定详细的施工方案,来确保施工的顺利进行。

下面是一个700字的现浇连续梁施工方案。

一、施工准备工作1. 制定施工组织设计,并组织人员进行培训,确保施工人员了解施工方案和安全注意事项。

2. 按照设计要求组织采购施工所需的材料和设备,并进行相关验收。

3. 准备所需的施工场地,清理现场,并搭建好必要的施工设施,如脚手架、模板支架等。

4. 检查施工所需的机械设备和工具的工作状态,并进行必要的维护和保养。

二、基础施工1. 进行地基处理,包括挖沟、填土等工作。

2. 确定支模梁的位置和高度,进行支架的安装和调整。

3. 搭建好模板支架,并进行相关的调整和检查。

4. 检查钢筋的数量和位置,确保符合设计要求。

5. 进行混凝土的浇筑和振捣,保证混凝土的质量。

三、前后摇施工1. 在梁体上安装前后摇支座,并进行调整和固定。

2. 检查前后摇的位置和角度,确保符合设计要求。

3. 安装好前后摇横梁,并进行调整和固定。

4. 安装弹性垫块和胶带,确保横梁的间隙和接触面符合要求。

5. 进行混凝土的浇筑和振捣,保证混凝土的质量。

四、预应力施工1. 安装预应力钢束,并进行张拉和固定。

2. 进行预应力钢束的锚固和预应力力的调整。

3. 进行混凝土的浇筑和振捣,保证混凝土的质量。

4. 进行预应力力的释放和检测,确保预应力的质量。

5. 进行预应力力的保护和封装,防止外界因素的影响。

五、模板拆除和收尾工作1. 在混凝土强度达到设计要求后,进行模板的拆除。

2. 对梁体进行清洁和检查,修复任何可能存在的损坏。

3. 进行验收和检测,确保梁体的质量符合要求。

4. 进行桥面的铺设和相关的收尾工作,如栏杆的安装、防水层的施工等。

5. 进行最后的验收和交付工作,确保梁体可以正常使用。

以上是一个现浇连续梁施工方案的基本框架,具体的施工流程和注意事项可以根据实际情况进行调整和补充。

在施工过程中,要注意施工质量和安全措施,并严格按照设计要求进行施工,确保梁体的安全和可靠性。

连续梁施工方案(3篇)

连续梁施工方案(3篇)

第1篇一、工程概况本工程位于XX市XX区,桥梁全长XXX米,跨径组合为XXX米/XXX米/XXX米,桥梁上部结构采用预应力混凝土连续梁,下部结构采用桩基础和承台。

二、施工总体安排1. 施工准备阶段:完成施工图纸的会审、施工组织设计、人员培训、材料设备采购、施工现场的布置等工作。

2. 基础施工阶段:进行桩基础施工,包括桩基施工、承台施工。

3. 下部结构施工阶段:进行桥墩、桥台施工,包括模板安装、钢筋绑扎、混凝土浇筑。

4. 上部结构施工阶段:进行连续梁施工,包括支架系统搭设、钢筋绑扎、预应力管道安装、混凝土浇筑、预应力张拉、压浆、混凝土养护。

5. 桥面系施工阶段:进行桥面铺装、伸缩缝安装、排水系统施工、栏杆施工等。

6. 竣工验收阶段:完成桥梁的验收工作,确保桥梁质量符合设计要求。

三、施工方法及技术措施1. 施工准备阶段(1)施工图纸会审:组织设计、施工、监理等相关单位进行图纸会审,明确设计意图、施工要求和质量标准。

(2)施工组织设计:编制详细的施工组织设计,明确施工方案、进度计划、质量保证措施、安全措施等。

(3)人员培训:对施工人员进行技术培训,确保施工人员掌握施工技术、安全知识和操作规程。

(4)材料设备采购:根据施工计划,采购必要的施工材料、设备,确保材料设备质量符合设计要求。

2. 基础施工阶段(1)桩基础施工:采用旋挖钻机进行桩基施工,严格控制桩位、桩长、桩径等参数。

(2)承台施工:根据设计图纸,进行承台模板的安装、钢筋绑扎和混凝土浇筑。

3. 下部结构施工阶段(1)桥墩施工:采用钢模板进行桥墩施工,确保模板安装的牢固、垂直和水平。

(2)桥台施工:采用钢模板进行桥台施工,与桥墩施工同步进行。

4. 上部结构施工阶段(1)支架系统搭设:根据设计要求,搭设符合规范要求的支架系统,确保支架的稳定性和安全性。

(2)钢筋绑扎:严格按照设计图纸进行钢筋绑扎,确保钢筋的位置、间距和数量符合要求。

(3)预应力管道安装:采用塑料波纹管进行预应力管道安装,确保管道的顺直、畅通和固定。

现浇连续梁施工方案

现浇连续梁施工方案

现浇连续梁施工方案1. 引言现浇连续梁是一种常见的桥梁结构形式,由于其结构简单、施工方便、承载能力强等优点,被广泛应用于公路、铁路等交通设施建设中。

本文将介绍一种常见的现浇连续梁施工方案,包括施工准备、基础处理、模板安装、钢筋布置、混凝土浇筑等关键步骤。

2. 施工准备在进行现浇连续梁施工之前,需要进行一些准备工作,包括:•确定施工方案:根据桥梁设计图纸确定施工方案,包括梁体尺寸、施工序列等。

•确定施工进度计划:根据施工方案和施工条件,制定合理的施工进度计划,确保施工过程高效有序。

•确定施工人员和设备:根据施工方案和进度计划,确定所需的施工人员和设备,并做好人员和设备的调配工作。

•安全准备:制定详细的安全操作规程,培训施工人员,提供必要的安全防护设施。

3. 基础处理在施工现浇连续梁之前,需要对基础进行处理,包括:•清理基础表面:清理基础表面的杂物、灰尘等,确保基础表面平整干净。

•基础悬挂:根据桥梁设计要求,对基础进行悬挂处理,确保施工过程中基础的稳定。

•基础预留量检查:检查基础预留量是否符合设计要求,对不符合要求的进行修正。

确保梁体与基础的连接牢固。

4. 模板安装模板安装是现浇连续梁施工的关键步骤之一,包括:•模板制作:根据设计要求制作梁体模板,确保模板的尺寸和质量符合要求。

•模板安装:根据施工方案,将制作好的模板安装到梁体位置上,确保模板的平整和固定。

•模板检查:对安装好的模板进行检查,确保模板的尺寸和位置符合设计要求。

5. 钢筋布置钢筋布置是现浇连续梁施工的另一个关键步骤,包括:•钢筋加工:根据梁体设计要求,对钢筋进行切割和加工,确保钢筋的尺寸和形状符合要求。

•钢筋安装:将加工好的钢筋按照设计要求安装到模板内部,并保持一定的间距和连接。

•钢筋连接:对钢筋进行连接,采用焊接或者机械连接的方式,确保钢筋之间的牢固连接。

6. 混凝土浇筑混凝土浇筑是现浇连续梁施工的最后关键步骤,包括:•混凝土配制:按照施工方案和设计要求,配制合适的混凝土,确保混凝土的强度和质量。

中铁二十八局现浇连续梁施工方案

中铁二十八局现浇连续梁施工方案

连续梁施工方案一、工程概况1、设计内容:由中铁二十八局郑东铁路客运专线指挥部第x项目部施工河南渭河特大桥DK576+970-DK591+500段,该段全长14.53km,其中在跨纹罗河、峪沟河分别设有(32+48+32)m连续梁一联。

峪沟河连续梁桥墩结构形式:边跨采用3.1×6.8m矩形实体桥墩,高度6.5m、8.0m;中墩为3.5×6.8m矩形实体桥墩,高度6.0m、9.0m。

纹罗河连续梁桥墩结构形式:边跨采用3.1×6.8m矩形实体桥墩,高度10.0m、11.0m;中墩为3.5×6.8m矩形实体桥墩,高度11.0m。

连续梁梁体截面形式为等截面、箱梁斜腹板、单箱室,腹板、顶板、底板局部向内侧加厚。

桥面宽度:防撞墙内侧净宽9.4m,桥上人行道栏杆内侧净宽13.2m,桥面板宽13.4m,桥梁建筑总宽度13.8m。

梁全场113.3m,跨度为31.9+48+31.9m,梁高3.25m,边支座中心线至梁端0.75m。

设计最高时速350km/h,最小半径7000m,双线线间距5.0m。

防震烈度8度及以下。

梁体混凝土强度等级为C50,防撞墙、遮板、电缆槽等混凝土强度等级为C40。

预应力钢筋采用1×7-15.2-1860-GB/T5224-2003预应力钢绞线,采用自锚式拉丝体系锚具,管道形成才金属波纹管成孔。

2、水文、气象条件:本区属暖温带半湿润大陆性季风气候。

四季分明,春秋适宜,夏热多雨,冬寒干燥。

年平均气温13.2℃~13.7℃,最冷月平均气温-1.2℃~-0.5℃,最热月平均气温26.1℃~27.3℃,极端最高气温43.0℃,极端最低气温-19.4℃,年平均降水量500.5~608.9mm,最大冻结深度0.28m。

3、地质条件峪沟河连续梁范围内地质情况:地表下0~6m为粗圆粒土(Q4al6)○Ⅲσ =200~250kPa ;6~17m 为粉土(Q 4al1 )σ =120kPa ○Ⅱ;17~27m 为粗圆粒土(Q 4al6)○Ⅲσ =200~250kPa ;27m 以下为粉质黏土及粉土(Q 3al1)σ =180kPa 。

连续梁施工方案(完整版

连续梁施工方案(完整版

连续梁施工方案(完整版)1. 引言连续梁是桥梁工程中常见的一种结构形式,具有连续性好、刚度大、承重能力强等优点。

本文将介绍连续梁的施工方案,包括施工前的准备工作、施工过程的控制要点和施工后的检测与验收。

2. 施工前准备在进行连续梁的施工前,需要进行详细的设计计算,并制定相应的施工方案。

施工方案包括材料的选择、施工工艺的确定以及安全措施的制定。

2.1 材料选择连续梁的材料选择是施工方案中的关键一环。

根据设计要求和工程环境,需要选择合适的钢材、混凝土等材料,并确保其质量合格。

2.2 施工工艺确定连续梁的施工工艺是施工方案的核心内容。

根据梁体的结构形式和工程要求,确定梁体的分段施工方案,并合理布置施工机械和设备。

2.3 安全措施制定在连续梁的施工过程中,应制定相应的安全措施,确保施工人员的人身安全和工程的质量安全。

安全措施包括梁体支撑和固定、防护设施的设置等。

3. 施工过程控制要点连续梁的施工过程需要严格控制,确保工程质量和进度的达到设计要求。

以下是施工过程中的控制要点。

3.1 基础施工在连续梁施工的初期,需要进行桥墩或墩台的基础施工。

基础施工要控制好土方开挖、回填和沉降等工作。

3.2 钢筋预埋在连续梁的预制过程中,需要预埋钢筋。

预埋钢筋要按照设计要求和构件图纸进行布置,确保预留孔洞的准确位置和尺寸。

3.3 混凝土浇筑混凝土浇筑是连续梁施工过程中的重要环节。

混凝土浇筑要注意控制浇筑质量和浇筑工艺,确保梁体的整体性和强度。

3.4 分段施工连续梁的施工一般采用分段施工的方式进行。

分段施工要控制好工序的顺序和施工节点的连接,防止出现破坏梁体结构的情况。

3.5 现浇帮模拆除在连续梁的施工完成后,需要对现浇帮模进行拆除。

拆除过程要注意施工人员的人身安全,并确保梁体的完整性。

4. 施工后检测与验收连续梁的施工完成后,需要进行检测与验收工作,确保工程质量的合格。

4.1 结构检测连续梁的结构检测包括对梁体的强度、刚度和整体性等进行检测。

现浇连续梁施工技术方案

现浇连续梁施工技术方案

K102+439跨线桥预应力混凝土连续箱梁施工方案一、支架基础:K102+439跨线桥为17+22×2+17四跨预应力混凝土连续箱梁,基础为钻孔灌注桩,肋板台、柱式墩混凝土完成后采用山砂回填,分层填筑、整平、压实至原地面.二、支架采用Φ48×3.5㎜碗扣(钢管)支架,可调节项托,模板系统由侧模、底模、芯模、端模等组成,10㎝×8㎝木方分配梁沿纵桥向布置,直接铺设在支架项部的可调节项托上,箱梁底模版采用15㎜定型大块竹胶膜板直接铺装在6㎝×4㎝木方分配梁上进行连接固定。

根据箱梁施工技术要求,荷载重量、荷载分布等状况、地基承载力情况等技术指标,通过计算确定,每孔支架立杆布置纵向步距90㎝,在墩柱附近进行适当调整,横向腹板区为90㎝,两侧翼缘板外侧为120㎝,在墩柱与桥台处采用纵向60㎝、横向2.7m左右设置45度斜杆和剪力杆以提高支架整体稳定性.下托底采用木方作支撑,横向分配梁为15㎝×12㎝木方、纵向分配梁为10㎝×10㎝木方.三、支架计算与基础验算(一)、节点受力计算C50钢筋砼单位重为:2。

60t/m³翼板处荷载为:2.60t/m³×96.876 m³=251.88 t翼缘板支点分布:纵向分布:78×2/0。

9=174排横向分布:2。

3/1.2=3排节点数目:174×3=522个节点荷载为均布荷载节点受力:251。

88/522=0.48 t/个腹板处荷载为1853.18 t其中1、腹板钢筋砼总重为:2.60t/m³×689.8 m³=1793 t2、钢绞线重:18.96 t3、芯模重:11.0 t4、底侧模重:16。

22 t5、模板下桥重:14 t腹板处横向节点分布:11。

55/0。

9=13排腹板处纵向节点分布78/0。

9=87排节点数目:1131个节点荷载按均布荷载计算1853。

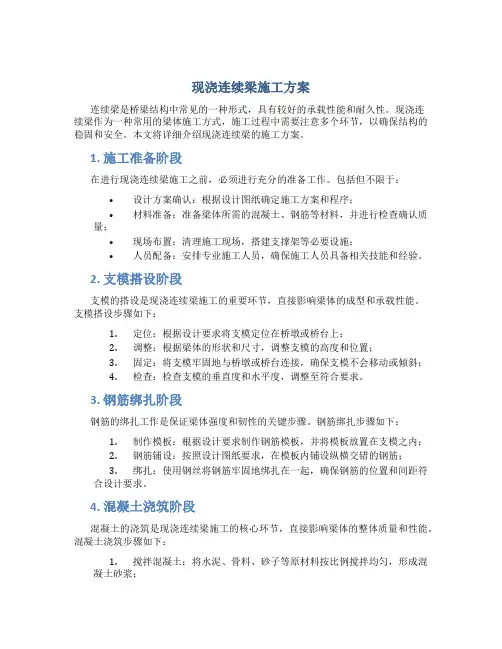

现浇连续梁施工方案

现浇连续梁施工方案

现浇连续梁施工方案摘要:现浇连续梁是一种常见的桥梁结构形式,具有承载能力强、施工周期短、使用寿命长等优点。

本文将详细介绍现浇连续梁的施工方案,包括施工前的准备工作、浇筑工艺与控制、现场安全管理等内容。

一、施工前准备1. 概述现浇连续梁的施工前准备工作是确保施工顺利进行的重要环节。

在施工前,需对现场进行详细勘测与测量,了解地形地貌、土质情况及气候因素等。

同时,还需编制详细的施工图纸与施工计划。

2. 地基处理地基处理是为了保证连续梁施工的稳定性和安全性,减小基底的沉降和变形。

根据地质环境情况,可采用挖填方式或加固方式进行地基处理,确保施工的稳定进行。

3. 模板制作连续梁模板至关重要,它直接关系到梁体的质量与几何形状。

模板制作包括模板设计、模板材料选择、模板安装等步骤。

在制作过程中,应确保模板的刚度和精度,以提高梁体的施工质量。

二、浇筑工艺与控制1. 梁体浇筑梁体浇筑是整个施工过程的核心环节。

在浇筑时,应按照施工图纸上的要求布置钢筋骨架,并在浇筑前检查骨架的质量合格后方可进行。

梁体浇筑要均匀、连续,避免出现冷接缝和热裂缝等问题。

2. 混凝土配制混凝土是梁体的主要构造材料,其配制要合理,以保证混凝土的强度和耐久性。

在混凝土的配制中,应控制水胶比、水灰比,合理选用水泥、矿物掺合料和骨料等。

3. 环境温度控制环境温度对浇筑后混凝土的凝固时间和强度发展速度有重要影响。

在冬季低温时,需采取保温措施,如使用保温剂和加热设备等,以确保混凝土的早期强度和工期的控制。

三、现场安全管理1. 施工现场安全防护在现浇连续梁施工过程中,需设置符合规定的安全防护设施,包括围栏、警示标识、防护网等,以确保施工现场的安全。

2. 施工人员安全技术培训施工人员是施工现场的主要参与者,他们的安全意识和技术水平直接关系到施工质量和安全。

因此,在施工前需进行施工人员的安全技术培训,以提高他们的安全意识和应急反应能力。

结论:现浇连续梁施工方案是确保桥梁施工质量和安全的重要组成部分。

支架法现浇连续箱梁施工方案

支架法现浇连续箱梁施工方案

支架法现浇连续箱梁施工方案一、支架法现浇连续箱梁施工方案大桥(40+56+40)m连续梁,采用支架法现浇施工。

根据设计图及现场实际情况,边跨采用满布碗扣式钢管支架进行施工,基底处理后布设满布支架;跨越大界公路的梁跨,为满足交通要求,采用军用梁、军用墩组合方式跨越。

箱梁底模采用大块钢模板,分块拼装,外、侧模采用整体钢模板,内模由大块组合钢模拼装而成;钢筋采用在钢筋加工场地集中弯制、在梁顶现场绑扎的方法施工;混凝土采用集中拌合,混凝土搅拌运输车运输、混凝土输送泵或泵车泵送灌注,梁体采取全断面一次浇注成型的施工方法。

二、支架法现浇连续箱梁施工工艺1、基础处理及支架搭设施工前先对搭设支架范围进行放样,确定处理范围。

两边跨松土基础采用压实后铺设30cm厚碎石垫层并压实,上铺筑20cm厚C15号砼,砼面层设排水坡,四周做排水沟引至场外排水系统,防止雨水浸泡地基;跨越既有道路处采用军用梁、墩结构,临近墩柱位置在承台之上浇筑钢筋砼条形基础,基础上布设由40工字钢、军用墩、军用梁构成的支撑系统。

支架搭设详见图2-17“现浇连续梁支架布置图”、图2-18“支架结构详图(一)”、图2-19“支架结构详图(二)”。

图2-16 现浇连续梁施工工艺流程图 立底模、侧模 施工支架基础 搭设满堂支架、墩梁支架 安装支座及预埋件 浇筑底板腹板混凝土 预压支架 绑扎底板腹板钢筋波纹管 主网控制点立内模 养 生 立顶板横隔板翼缘板模板 浇筑顶板翼缘板混凝土 拆除模板支架 钢绞线张拉 注浆封锚 吊模封孔 挂安全笆和防护网钢筋下料加工 钢绞线下料编束 钢绞线穿束 钢筋下料加工 绑扎顶板翼缘板钢筋 混凝土拌合运输 张拉机具准备 注浆机具准备 制作试件 制作试件顶板留工作孔 留泄水孔通气孔 压试件混凝土拌合运输图2-17 现浇连续梁支架布置图图2-18 支架结构详图(一)图2-19 支架结构详图(二)2、支架预压为消除基础变形和支架的非弹性变形及支架的不均匀下沉,保证结构线形和结构安全,并为预拱度设置提供依据,主体结构施工前需对支架进行预压,预压期限原则上以支架变形稳固后即可结束,预压荷载为结构自重加临时施工荷载。
