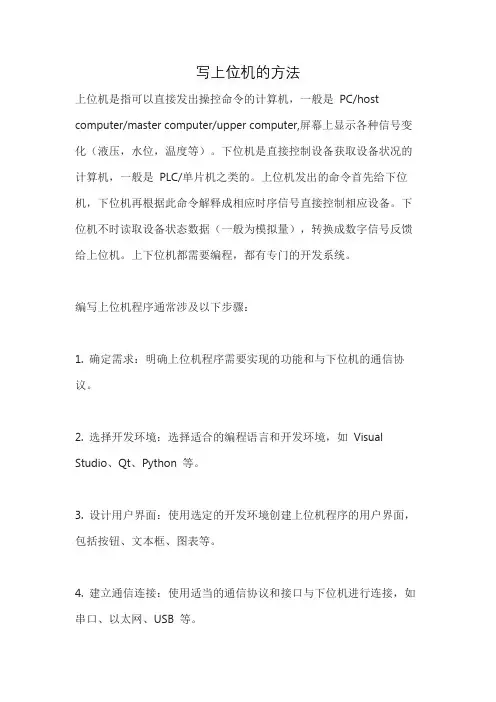

上位机是指可以直接发出操控命令的计算机，一般是PC/host computer/master computer/upper computer,屏幕上显示各种信号变化（液压，水位，温度等）。
下位机是直接控制设备获取设备状况的计算机，一般是PLC/单片机之类的。
上位机发出的命令首先给下位机，下位机再根据此命令解释成相应时序信号直接控制相应设备。
下位机不时读取设备状态数据（一般为模拟量），转换成数字信号反馈给上位机。
上下位机都需要编程，都有专门的开发系统。
编写上位机程序通常涉及以下步骤：
1. 确定需求：明确上位机程序需要实现的功能和与下位机的通信协议。
2. 选择开发环境：选择适合的编程语言和开发环境，如Visual Studio、Qt、Python 等。
3. 设计用户界面：使用选定的开发环境创建上位机程序的用户界面，包括按钮、文本框、图表等。
4. 建立通信连接：使用适当的通信协议和接口与下位机进行连接，如串口、以太网、USB 等。
5. 数据处理和显示：接收下位机发送的数据，并进行处理和显示，例如将温度数据显示在图表上。
6. 错误处理：编写错误处理代码，以应对通信错误或数据异常情况。
7. 测试和调试：进行全面的测试，确保上位机程序正常工作，与下位机的通信稳定。
8. 发布和维护：完成开发后，将程序发布给用户，并根据需要进行维护和更新。
单片机和上位机协议
单片机和上位机协议一、引言随着科技的快速发展，单片机在各个领域得到了广泛的应用。
而单片机与上位机之间的通信协议也成为了重要的研究方向。
本文将探讨单片机与上位机之间的通信协议，包括协议的基本原理、常见的协议类型以及它们的应用场景等。
二、单片机与上位机之间的通信协议基本原理单片机与上位机之间的通信协议是为了实现两者之间的数据交换和通信而设计的。
协议的基本原理是通过一定的规则和约定，实现数据的传输和解析。
常见的单片机与上位机通信协议包括串口通信、USB通信、以太网通信等。
其中，串口通信是最常见和简单的通信方式。
它通过串口线将单片机与上位机连接起来，通过发送和接收数据来实现通信。
串口通信具有成本低、易于实现等优点，广泛应用于各个领域。
三、常见的单片机与上位机通信协议类型1. 串口通信协议串口通信协议是最常见和简单的通信方式。
它使用串口线将单片机与上位机连接起来，通过发送和接收数据来实现通信。
常见的串口通信协议包括RS232、RS485等。
RS232是一种标准的串行通信接口，广泛应用于计算机、工业自动化等领域；RS485是一种多点通信协议，支持多个设备同时通信，适用于工业控制系统等应用场景。
2. USB通信协议USB通信协议是一种高速、可靠的通信方式。
它通过USB接口将单片机与上位机连接起来，实现数据的传输和通信。
USB通信协议具有带宽大、速度快等优点，广泛应用于外设设备、嵌入式系统等领域。
常见的USB通信协议包括USB1.1、USB2.0、USB3.0等。
3. 以太网通信协议以太网通信协议是一种广域网通信协议，它通过以太网接口将单片机与上位机连接起来，实现数据的传输和通信。
以太网通信协议具有传输速度快、可靠性高等优点，广泛应用于局域网、互联网等领域。
常见的以太网通信协议包括TCP/IP、UDP等。
四、单片机与上位机通信协议的应用场景单片机与上位机通信协议在各个领域都有着广泛的应用。
在工业控制领域，单片机与上位机通信协议被用于监控系统、物联网等方面。
