纸和纸板吸水性测定法
纸面石膏板表面吸水量测定方法可勃吸收性测定仪
纸面石膏板表面吸水量测定方法可勃吸收性测定仪：试件经处理后，在规定的实验室试验条件下进行测定。
测定试件正面的表面吸水量。
用电子天平称量试件质量(G³),然后把试件固定于纸张表面吸收重量测定仪上。
在纸张表面吸收重量测定仪的圆筒内，注入温度为(25士5)℃的水，高度为25mm。
翻转圆筒时开始计时，静置2h。
转正圆筒后，取下试件，用中性滤纸吸去试件表面的附着水分。
然后在电子天平上称量试件质量(G),精确至0.01g。
记录每个试件在表面吸水前和吸水后的质量，计算表面吸水量。
以五个试件中的大值作为该组试样的表面吸水量，精确至1g/m²。
试验步骤：外观质量的检查在光照明亮的条件下，在距试样0.5m 处进行检查，记录每张板材上影响使用的外观质量情况，以五张板材中缺陷最严重的那张板材的情况作为该组试样的外观质量。
长度的测定在每张板材上测定三个长度值。
测点分布于距棱边50mm 处以及对称轴上测定时，板材平整放置，钢卷尺与板材棱边平行。
记录每张板材上的三个长度值，分别计算测定长度值与公称长度值的偏差，并以五张板材中的大偏差值作为该组试样的长度偏差，精确至1mm。
宽度的测定在每张板材上测定三个宽度值。
测点分布于距端头30mm 处和对称轴上测定时，板材平整放置，钢卷尺与板材棱边相垂直。
如果板材为倒角形的棱边形状，则应测定板材背面的宽度。
记录每张板材上三个宽度值，分别计算测定宽度值与公称宽度值的偏差，并以五张板材中的大偏差值作为该组试样的宽度偏差，精确至1mm。
厚度的测定在每张板材的任一端头的宽度方向上等距离布置六个测点，且测点距板材的端头不小于25mm, 距板材的棱边不小于80mm。
采用板厚测定仪进行测量。
记录每张板材上六个厚度值，分别计算测定厚度值与公称厚度值的偏差，并以五张板材中的最大偏差值作为该组试样的厚度偏差，精确至0.1mm。
对角线长度差的测定用钢卷尺测量板材上两个对角线的长度，记录每张板材上两个对角线长度值，计算出两个对角线长度的差值，并以五张板材中的最大对角线长度差值作为该组试样的对角线长度差，精确至1mm。
纸和纸板中水分的测定方法
纸和纸板中水分的测定方法本标准等效采用国际标准ISO 287《纸和纸板--水分的测定（烘干法）》。
1 主题内容与适用范围本标准规定了取样时测定纸和纸板中水分的方法。
本标准适用于各种纸和纸板水分的测定。
本标准不适用于测定在规定的试验温度下含有除水以外能挥发的任何物质的纸及纸板的水分。
2 引用标准GB/T 450 纸和纸板试样的采取3 定义水分是指纸或纸板在规定的烘干温度下，烘至恒重时，所减少的质量与试样原质量之比，以百分数表示。
4 仪器4.1 天平：感量0.001g。
4.2 试样容器：装试样及称重用，要求密封性好。
4.3 干燥器。
4.4 烘箱：温度可以控制在105+2 。
5 容器的准备取样前，将足数洁净、干燥的容器编上号，并在大气中平衡，然后将每个容器称重，并盖好备用。
6 取样应按照GB/T 450取样。
7 试样的选取、制备和称重7.1 当单位是令或包时7.1.1 测定一批的水分平均含量纸或纸板的定量小于或等于225 。
从每令或每包的中央至少连续取4张试样，将试样快速折叠或切开，装入容器中，容器内装的试样质量至少为50g，称量装有试样的容器，并计算试样的质量。
纸或纸板的定量大于225 。
从每包或每令的中部取一张或多张试样。
取宽度50-75mm，长度不小于150mm的样品条。
其总质量至少为50g，立即装入容器中，称量装有试样的容器，并计算试样的质量。
7.1.2 平板样品中部与边之间水分变化从每令或每包的中部，连续取若干张样品，将这些样品按下图切成50-75mm试样条，并切取距离原样品页边150mm以内的纸或纸板，切好后去掉顶层和底层试样条，将中间的两组合并成一种试样，从边上切取的两组试样组成另外两种试样，每种要有两份试样，每份试样质量至少为50g，立即将各份试样放入容器中，分别称量装有试样条的各容器，计算出每个试样的质量。
7.2 当单位是卷筒时7.2.1 测定一批样品水分的含量将卷筒外部的损坏层全部取下弃去，如果定量小于，至少再去三层未损坏层。
纸和纸板中水分的测定方法
纸和纸板中水分的测定方法
1.重量损失法
重量损失法是一种简单直观的测定水分含量的方法。
其原理是通过将样品在加热条件下，使水分蒸发并损失，通过样品的质量变化来测定水分含量。
操作步骤：
1)将样品称取一定质量，并记录初始质量m1
2)将样品置于特定温度下的烤箱或干燥器中加热，使其水分蒸发。
3)根据设定的时间和温度，使样品达到恒定质量。
4)取出样品冷却，重量称取质量m2
5)根据公式：水分含量(%)=（m1-m2）/m1×100%来计算水分含量。
2.干燥法
干燥法是一种通过连续加热和称重的方法，使样品中的水分蒸发并逐渐减少，直至质量恒定，从而测定水分含量。
操作步骤：
1)取一定质量的样品，并记录初始质量m1
2)将样品放置在恒温恒湿的干燥器中加热并不断称重，直到质量不再变化。
3)记录最终质量m2
4)按照公式：水分含量(%)=（m1-m2）/m1×100%来计算水分含量。
3.称量法
称量法是利用水分和干燥后的纸和纸板质量差异来测定水分含量的方法。
操作步骤：
1)取一定质量的纸或纸板样品，并记录初始质量m1
2)将样品放入恒温恒湿的环境中，待样品吸湿到达平衡状态。
3)取出样品，并立即进行称量，记录最终质量m2
4)计算水分含量：水分含量(%)=（m1-m2）/m1×100%。
需要注意的是，在称取和操作样品时，应在恒温恒湿的环境下，以避免样品与外界的湿度相互交换，从而影响测定结果。
此外，以上的方法适用于不同类型的纸和纸板样品。
在实际操作中，可以根据具体要求和样品特性选择合适的方法进行测定。
科学实验报告：纸张吸水性能测试
科学实验报告：纸张吸水性能测试引言在我们日常生活中，纸张是一种非常普遍的材料。
它被广泛应用于各个领域，例如书籍、卫生纸、纸巾等。
然而，不同类型的纸张可能具有不同的吸水性能。
在本实验中，我们将探索纸张的吸水性能，并比较不同类型纸张的吸水速度。
实验目的本实验旨在测量不同类型纸张的吸水速度，并比较它们之间的差异。
通过这个实验，我们可以了解不同类型纸张的吸水性能，并有助于我们选择合适的纸张在特定的应用中使用。
实验材料•不同类型的纸张（白纸、报纸、卫生纸等）•同样大小的方形纸张（用于测试吸水速度）•计时器•水•直尺•笔记本实验步骤步骤一：准备实验材料首先，收集不同类型的纸张作为实验材料。
可以选择白纸、报纸、卫生纸等。
确保每种纸张都具有相同的大小和形状。
你可以使用直尺和剪刀来切割纸张，使它们尺寸相同。
步骤二：准备测试用纸取一个方形纸张作为测试用纸。
使用直尺测量它的边长，并在纸张上标记一个起始点。
这个点将是你测量吸水速度的参考点。
步骤三：测量吸水速度将测试用纸放在水中浸泡一段时间，然后迅速取出。
注意，浸泡时间应该相同，以便比较结果的准确性。
使用计时器来记录测试用纸吸水以达到起始点的时间。
这个时间将会成为吸水速度的参考。
步骤四：重复实验为了提高结果的准确性，我们需要重复实验多次。
至少进行三次实验，然后将结果取平均值，这样我们可以得到更可靠的数据。
实验结果我们首先使用白纸、报纸和卫生纸进行了实验，并记录下了吸水速度的数据。
下面是我们得到的结果：白纸的吸水速度第一次实验：10秒第二次实验：9秒第三次实验：11秒平均吸水速度：10秒报纸的吸水速度第一次实验：15秒第二次实验：13秒第三次实验：12秒平均吸水速度：13.3秒卫生纸的吸水速度第一次实验：5秒第二次实验：4秒第三次实验：6秒平均吸水速度：5秒从上述数据可以看出，卫生纸的吸水速度最快，followed by白纸，最后是报纸。
这是因为卫生纸的纤维结构经过特殊处理，使其能够更快地吸收水分。
纸箱吸水率测定方法

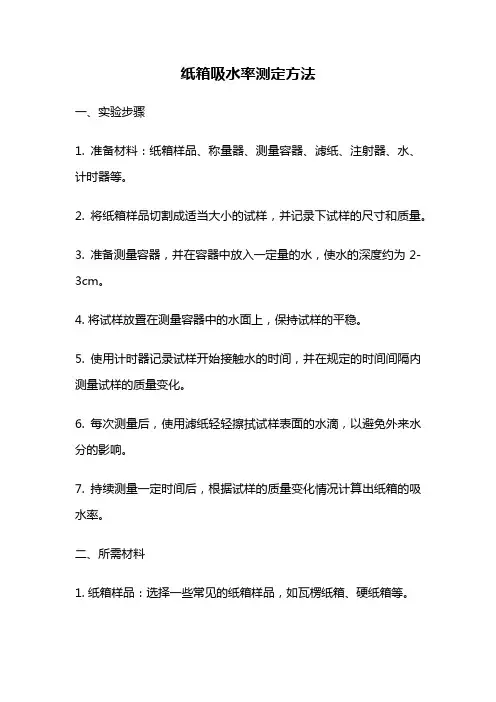

纸箱吸水率测定方法一、实验步骤1. 准备材料：纸箱样品、称量器、测量容器、滤纸、注射器、水、计时器等。
2. 将纸箱样品切割成适当大小的试样，并记录下试样的尺寸和质量。
3. 准备测量容器，并在容器中放入一定量的水，使水的深度约为2-3cm。
4. 将试样放置在测量容器中的水面上，保持试样的平稳。
5. 使用计时器记录试样开始接触水的时间，并在规定的时间间隔内测量试样的质量变化。
6. 每次测量后，使用滤纸轻轻擦拭试样表面的水滴，以避免外来水分的影响。
7. 持续测量一定时间后，根据试样的质量变化情况计算出纸箱的吸水率。
二、所需材料1. 纸箱样品：选择一些常见的纸箱样品，如瓦楞纸箱、硬纸箱等。
2. 称量器：用于准确测量纸箱样品的质量。
3. 测量容器：可选择透明的玻璃容器，方便观察和记录试样的吸水情况。
4. 滤纸：用于擦拭试样表面的水滴，保证测量的准确性。
5. 注射器：用于向测量容器中注入一定量的水。
6. 水：用于模拟纸箱在潮湿环境中吸水的情况。
7. 计时器：用于记录试样接触水的时间和测量的时间间隔。
三、注意事项1. 在实验过程中要注意安全，避免发生意外。
2. 在测量纸箱吸水率时，应保持环境条件的一致性，如温度、湿度等。
3. 在试样接触水前应先测量试样的质量，并记录下来。
4. 实验过程中应避免试样的损坏或变形，以免影响测量结果。
5. 每次测量后应及时擦拭试样表面的水滴，以保证测量的准确性。
6. 测量时间间隔的选择应根据试样的吸水性能来确定，一般可选择5分钟、10分钟等。
7. 实验结束后，应将测量容器和试样清洗干净，并妥善保管实验数据。
通过以上测定方法，我们可以得到纸箱的吸水率，进而评估纸箱的防潮性能。
这对于保护货物的质量和安全具有重要意义，尤其是在长途运输和潮湿环境下。
因此，在纸箱的设计和选择过程中，我们应该注重纸箱的防潮性能，并选择合适的纸板材质和结构设计，以确保货物的安全运输。
纸张吸水率测试方法

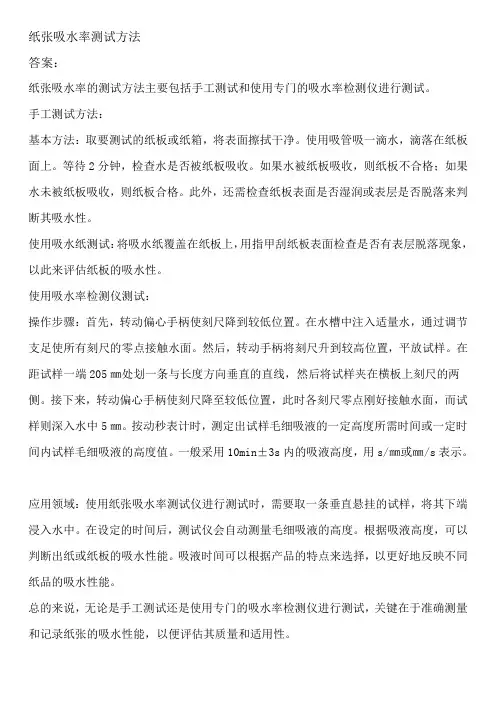

纸张吸水率测试方法
答案：
纸张吸水率的测试方法主要包括手工测试和使用专门的吸水率检测仪进行测试。
手工测试方法：
基本方法：取要测试的纸板或纸箱，将表面擦拭干净。
使用吸管吸一滴水，滴落在纸板面上。
等待2分钟，检查水是否被纸板吸收。
如果水被纸板吸收，则纸板不合格；如果水未被纸板吸收，则纸板合格。
此外，还需检查纸板表面是否湿润或表层是否脱落来判断其吸水性。
使用吸水纸测试：将吸水纸覆盖在纸板上，用指甲刮纸板表面检查是否有表层脱落现象，以此来评估纸板的吸水性。
使用吸水率检测仪测试：
操作步骤：首先，转动偏心手柄使刻尺降到较低位置。
在水槽中注入适量水，通过调节支足使所有刻尺的零点接触水面。
然后，转动手柄将刻尺升到较高位置，平放试样。
在距试样一端205㎜处划一条与长度方向垂直的直线，然后将试样夹在横板上刻尺的两侧。
接下来，转动偏心手柄使刻尺降至较低位置，此时各刻尺零点刚好接触水面，而试样则深入水中5㎜。
按动秒表计时，测定出试样毛细吸液的一定高度所需时间或一定时间内试样毛细吸液的高度值。
一般采用10min±3s内的吸液高度，用s/㎜或㎜/s表示。
应用领域：使用纸张吸水率测试仪进行测试时，需要取一条垂直悬挂的试样，将其下端浸入水中。
在设定的时间后，测试仪会自动测量毛细吸液的高度。
根据吸液高度，可以判断出纸或纸板的吸水性能。
吸液时间可以根据产品的特点来选择，以更好地反映不同纸品的吸水性能。
总的来说，无论是手工测试还是使用专门的吸水率检测仪进行测试，关键在于准确测量和记录纸张的吸水性能，以便评估其质量和适用性。
吸水性的测试标准(可勃法)
3.1.4 天平：感量0.001g，量程应适用于称量试样。
3.1.5 秒表：可读准至1s。
3.1.6 玻璃量筒：至少100ml。
3.2 试样尺寸为130mm*130mm。
3.3 试样安放
在安放试样前，要保证同试样接触的圆筒环面与胶垫是干燥的，将已称好重量的方形试片测试面向上放在端盖上。将圆筒放在试样上，使它光滑的边缘与试样接触，要防止圆筒和试样间漏水。
2、名词定义
纸和纸板表面吸水量（COBB值）也称施胶度：单位面积的纸和纸板在一定的压力和温度下，在规定的时间内表面所吸收的水量以g/m2表示。
3、作业步骤
3.1 所用仪器的试剂。
3.1.1 可勃吸收性试验仪。
3.1.2 蒸馏水或类似的水。
3.1.3 吸水装置
a、吸水纸定量为200～250g/m2，当吸水纸单层定量小于200～250g/m2时，可用多层叠加以满足上述要求。
3.4 吸水时间
吸水时间是指从水与试样接触开始到吸水结束的时间，一般为60秒，用玻璃量筒准确量取100ml水倒入圆筒中，这将得到期10mm高的水位，并立即开始计时。每次测量都应更换新水。在吸水结束前功尽10～15秒，倒出过剩的水，注意水不能和试验区外的表面接触。迅速拉开圆筒，将试样移出，并将测试面向上放在坚硬平面上的一张干燥的吸水纸上。从试验开始60秒后，在试样表面放上第二张吸水纸，用光滑压辊压去剩余的水，压辊上不加任何压力，滚二次（向前一次，向后一次）。立即折叠试样，湿的一面折在里面，再称重，避免水分蒸发，这样可得出由于吸水所增加的质量。
34吸水时间吸水时间是指从水与试样接触开始到吸水结束的时间一般为60秒用玻璃量筒准确量取100ml水倒入圆筒中这将得到期10mm高的水位并立即开始计时
纸和纸板吸水性的测定 可勃法
纸和纸板吸水性的测定可勃法Paper and board--Determination ofwater absorption--Cobb method1、范围本标准规定了用可勃(cobb)吸水性测定仪测定纸和纸板表面吸水能力（可勃值）的方法。
本标准适用于测定施胶纸和纸板表面的吸水性。
本标准不适用于定量低于5O g/m2，施胶度较低或有较多针孔的原纸和压花纸；不适用于未施胶的纸和纸板；不适用于准确评价纸和纸板的书写性能。
2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T 450--2002纸和纸板试样的采取(eqv IS0 186,1994)GB/T461.1--2002纸和纸板毛细吸液高度的测定（克列姆法）(idt IS0 8787:1989)GB/T 10739--2002纸、纸板和纸浆试样处理和试验的标准大气条件(eqv IS0187,1990)3定义本标准采用下列定义。
3.1可勃值cobb value在一定条件下，在规定的时间内，单位面积纸和纸板表面所吸收的水的质量，以克／平方米表示。
3.2 吸水时间 absorption time从水与试样刚开始接触到吸水结束时的时间。
该时间可根据纸和纸板的不同吸水能力来选择，并应符合7.2.1.3中表1的规定，必要时可适当缩短或延长该时间。
4原理试验前称量试样，当试样的一面与水接触达到规定时间后，吸干试样上的多余水分，并立即称量。
以单位面积试样增加的质量来表示结果，单位为克每平方米。
5仪器和试剂5.1 可勃吸收性试验仪主要有两种，一种是翻转式，另一种是平压式，可使用这两种中的任何一种仪器。
这两种仪器均应符合下列要求。
a)金属圆筒为圆柱体，其内截面积一般为（100士0.2）cm2，相应内径为(112.8士0.2) mm。
若用小面积的圆筒，建议面积应不小于50 cm2，此时应相应减少水的体积，以保证10 mm 的水液高度。
纸张吸水率标准
纸张吸水率标准探究纸张吸水率的定义、影响因素及其在纸品制造中的重要性引言在纸品制造行业中，纸张吸水率是一项关键指标，它直接影响到纸张的质量和性能。
本文将详细介绍纸张吸水率的定义，分析不同类型的纸张及其吸水特点，探讨影响纸张吸水率的因素，介绍国家标准与行业规定，并通过实际应用案例说明纸张吸水率的重要性。
最后，本文将强调确保产品达到优良品质标准所应采取的合适策略。
一、纸张吸水率的定义纸张吸水率是指纸张吸收水分的能力。
它是衡量纸张质量的一个重要指标，反映了纸张的吸收性能和孔隙率。
纸张吸水率的测定通常是在一定条件下，通过测量纸张在一定时间内的吸水量来计算。
二、不同类型的纸张及其吸水特点不同类型的纸张由于其纤维、添加剂等成分的差异，吸水能力也存在较大差异。
以下是一些常见纸张及其吸水特点：1. 硫酸纸：硫酸纸是一种具有高透光性、耐久性和防潮性的纸张，因其纤维强度高和经过硫酸处理而得名。
硫酸纸的吸水能力较弱，遇水后不易渗透，通常用于制作标签、封面等。
2. 牛皮纸：牛皮纸是一种由牛皮纤维制成的纸张，具有强度高、耐折、耐磨等特点。
牛皮纸的吸水能力较强，遇水后容易渗透，常用于制作包装材料、手提袋等。
3. 艺术纸：艺术纸是一种具有较高吸水能力的纸张，适合用于绘画、书法等艺术创作。
由于其纤维较长、孔隙率较大，艺术纸能够更好地吸收墨水，呈现出丰富的纹理和色彩效果。
三、影响纸张吸水率的因素纸张吸水率受到多种因素的影响，包括原材料、生产工艺、纤维种类和加工方法等。
以下是影响纸张吸水率的几个主要因素：1. 原材料：纸张的原材料如木质纤维、竹纤维等，其纤维结构和形态会影响纸张的孔隙率和吸水能力。
一般来说，纤维长度越长、孔隙率越大，纸张的吸水能力越强。
2. 生产工艺：生产工艺对纸张吸水率也有重要影响。
不同的制浆方法、抄纸工艺和添加剂使用会影响到纸张的孔隙率和纤维分布，从而影响其吸水能力。
3. 纤维种类：不同种类的纤维具有不同的结构和形态，其吸水能力也存在差异。
纸和纸板吸水性测定法
纸和纸板吸水性测定法1 主题内容与适用范围本标准规定用可勃（Cobb)吸收仪测定纸或纸板的表面吸水能力的方法。
本标准不适用于准确评价纸或纸板的书写性能T2 引用标准GB/T 450 纸和纸板试样的采取GB/T 461.1 纸和纸板毛细吸液高度的测定法（克列姆法）GB/T 10739 纸浆、纸和纸板试样处理和试验的标准大气3 术语纸和纸板表面吸水量（Cobb）值：单位面积的纸和纸板在一定压力、温度下，在规定时间内表面所吸收的水量，以g/m2计。
4 仪器和试剂4.1 可勃吸收性试验仪试验所用仪器必须符合下列要求。
A.金属圆筒内截面积为100±0.2cm2（相应内径为112.8±0.2mm），圆筒高为50mm，圆筒环面与试样接触部分应光滑。
B.为了防止水的渗漏，仪器圆筒的盖应加上一层有弹性，但不吸水的胶垫或垫圈。
4.2 试验应使用蒸馏水或脱离子水。
试验过程中水的温度应要保持与周围大气相同的温度20±1度C或23±1C度。
4.3 吸水装置4.3.1 吸水纸定量应为200-250g/m2，其吸收速度按GB/T 461.1测定，应为75mm/10min。
当吸水纸单层定量小于200-250g/m2时，可用多层叠加以满足上述要求。
4.3.2 光滑金属平辊：辊宽度200±0.5mm，质量应为10±0.5kg。
4.4 天平：感量0.001g，量程应适应于称量试样。
4.5 秒表：可读准至1s。
4.6 玻璃量筒。
5 试样的采取、处理及制备5.1 试样的采取和处理，分别按GB/T 450及GB/T 10739进行。
5.2 将处理后的试样切成直径为125mm的圆形试片10张（正反面各5 张），以保证每张100cm2的试验面积。
6 试验步骤6.1 试验应在GB/T 10739规定的标准大气下进行。
纸纸箱检测标准
详细介绍原纸为使影响纸张性能的各种条件尽可能标准化，需要对各种条件进行合理有效的控制。
以英国为例，测试通常是在室内50％的相对湿度和23℃温度下进行的。
试样应在测试前24小时内妥善放置。
吸水性测定公认的检测方法是Cobb法，不过该法仅适用于面纸。
先把两端张开的金属环或圆筒夹在既定区域和重量的纸张上，使纸张有效地闭合金属环或圆筒的一端。
测好定量的水（通常为25ml）倒入蓄水区，规定时间过后将残余水倒掉。
这时重新称量一下纸张试样，知道前后重量差便可算出吸水率，以此来比较不同面纸的吸水性。
通常规定的测试时间约为一分钟，只有纸张吸湿性特别强时才会调整时间。
而水滴测法可适用于所有纸张。
此法较为容易，只是结果不够精确，不过可随时随地进行测试，对不同纸张作比较。
通常先在纸上画个圆圈作标记，将量好的少量水滴入圆圈中央，通过测定吸水时间即圆圈湿透的时间来计算纸张的吸水性。
透气度测试（纸张孔数量测定）常用方法为Gurley 测试法，仍需测定时间，不过这次测定的是在规定气压下，定量空气通过纸张上的规定区域（此处用作一层隔膜）的时间。
纸张上的固定区域是由环规来界定的。
随后压缩空气在规定气压的压力下穿过这层“隔膜”，渗透的气体量可用测压计测得。
透气度常用“毫升/分”作单位表示。
Bendsten测试法与本法类似。
环压强度测试（RCT）测试时，把一张152毫米（6英寸）长、12.7毫米（1/2英寸）宽的纸带放入一张厚钢板的环形槽中。
钢板是平放的，纸带的长度正好可沿其环形槽围成一个卷筒。
纸卷上方再放一张水平的钢板，随后再不断向纸卷施压直到把纸卷压溃。
施加的压力即为该纸的RCT指数，通常以“牛顿”作单位。
此法主要用于测试面纸，不过也可尝试用来测试瓦楞芯纸。
这些纸张的RCT指数可为今后形成的纸板的最终边压强度提供很好的参考。
瓦楞纸压缩强度测试（CCT）本法专门用于测定瓦楞纸。
如同在瓦楞芯纸平压强度测试（CMT）中一样，纸张通过冷压式瓦楞芯纸成形机后成为和瓦线上一样的芯纸。
GBT_461.3-1989纸和纸板吸收性的测定法(浸法)
． ． ． ． ． ・ ・ ． … （２） ．・ ・ ． ． ・ ・ … ． ． ． ． ・・ ．
式中 ｍ ｍ， ７１ 见 ． 条规定。
８ 试验报告 试验报告应包括如下 内容 ：
本国家标准编号；
试 样数 目；
ｃ 溶液名称、 ． 浓度、 温度； ｄ 浸泡时间； ． ｅ 试验结果平均值和变异系数 ； ｆ 偏离本标准的操作。 ．
６ 试验步骤
６１ 将处理后的试样装在一个预先称重的洁净的塑料袋中， ． 在天平上称量， 然后将试样从袋中取出， 竖 直插人装有溶液的槽内， 试样上边缘在水面下 ２士３ ５ ｍ ｍ处， 并要保证样片与槽底及样片之间避免接触 （ 可用小夹子夹住， 但夹时夹 口要在距试样边缘 ５ 以内） ｍｍ 。
国家技术监份局 １８ 一 ３ ３ 发布 ９９ ０ 一 １ １８ 一 ２ ０ 实施 ９９ １ 一 １
ＧＢ Ｔ １ ３ ９ ９ ／ ４ ．－１ ８ ６
６２ 浸水时间可以按产品标准规定或依下列条件确定。 ．
— 低抗水性 ５ 士１ ｓ ｍｎ ５ ｉ ； — 中抗水性 ３士１ ； ０ ｍｎ ｉ — 高抗水性 ２ ｈ ５ ， ４ 士１ ｍｎ ｉ ６３ 待试样在溶液中浸泡到规定时间后， ． 用镊子垂直夹试样一个角， 将试样从液体中取出， 持样 ２ ｍｎ ｉ
附加说 明：
本标准由中华人民共和国轻工业部提出。 本标准由轻工业部造纸工业科学研究所归口并负责起草。 本标准代替 Ｇ ／ ４１ ９９中第四部分“ Ｂ Ｔ －１７ ６ 吸收重量的测定法” 。
本标准参照采用 ＩＯ ３！ Ｓ ５ ７纸和纸板— ６ （ ， 主题内容与适用范围
浸水后吸水性和厚度增加的测定》 。
本标准规定了纸和纸板浸人水中或其他溶液中一定时间后质量增加的测定方法。 本标准适用于各种纸和纸板， 尤其是经一定程度防水处理的纸和纸板。
不同纸张吸水性能的测试
不同纸张吸水性能的测试一、引言纸张是我们日常生活中常见的材料之一，广泛应用于书籍、报刊、信笺等各个方面。
在纸张的生产过程中，其吸水性能是一个重要的指标，因为它直接关系到纸张的质量和使用效果。
本文将对不同纸张的吸水性能进行测试和分析，以便更好地了解纸张的特性和应用。
二、实验方法为了测试纸张的吸水性能，我们准备了以下材料和设备：1. 不同类型的纸张样品：包括普通复印纸、瓦楞纸板、艺术纸、卫生纸等。
2. 一定数量的水：用于测试纸张的吸水能力。
3. 实验器具：包括比较容器、计时器、天平等。
实验步骤如下：1. 将各类纸张样品准备好，规格大小一致。
2. 在比较容器中放入适量的水。
3. 将每一类纸张样品分别放入水中，观察其吸水速度和吸水量。
4. 使用计时器记录各类纸张的吸水过程的时间，以秒为单位。
5. 将吸水过程中的纸张取出，放在天平上称量吸收了多少水。
三、实验结果根据实验数据，我们对纸张的吸水性能进行了分析和比较。
以下是各类纸张样品的测试结果：1. 普通复印纸：吸水时间：平均10秒。
吸水量：平均每张纸吸水量为2毫升。
2. 瓦楞纸板：吸水时间：平均15秒。
吸水量：平均每张纸吸水量为4毫升。
3. 艺术纸：吸水时间：平均8秒。
吸水量：平均每张纸吸水量为3毫升。
4. 卫生纸：吸水时间：平均5秒。
吸水量：平均每张纸吸水量为5毫升。
四、讨论与分析通过对不同纸张的吸水性能测试，我们可以看出不同类型的纸张在吸水速度和吸水量上存在明显差异。
普通复印纸吸水较慢，吸水量也不高，适合书写和印刷；而瓦楞纸板的吸水速度稍慢，但吸水量较高，适合包装和填充；艺术纸吸水时间较短，吸水量适中，适用于绘画和印刷等领域；卫生纸吸水速度快，吸水量较大，适合在厨房和浴室等场合使用。
纸张的吸水性能是由其纤维结构、纸张质地和生产工艺等因素决定的。
普通复印纸由于纤维结构紧密，纸张较厚，所以吸水较慢；而卫生纸纤维结构较松散，纸张较薄，因此吸水速度快。
瓦楞纸板在生产过程中加入了一定数量的纤维素，使得纸张具有较好的吸水性能。
原纸定量、厚度、紧度、水分、吸水性检测技术
第一期概况介绍了从瓦楞芯纸到瓦楞纸箱生产过程的检测技术相关标准及检测项目。
从本期开始我们将详细介绍各个检测项目、操作方法、维护和保养。
为方便读者深刻理解我们附加相关测试数据。
一、定量测定定量是指纸和纸板单位面积的质量，以克每平方米表示（g/m 2） 。
参考标准：GB/T 451.2《纸和纸板定量的测定》。
测量定量所需的设备（一）定量取样器1.主要技术参数取样面积： 100cm 2 ；取样厚度： (0.1～1.0)mm ；注意：切取试样前应先缓慢按下操作手柄，做空切试验，检查上、下刀应无啃刀现象，防止刀口损坏。
将无压痕平直的试样平放在下刀口上，快速按下操作手柄。
对于较厚的试样，按下手柄时快速下顿即可切下试样。
2.维护和保养⑴ 经常保持产品清洁，防止上、下刀刃口锈蚀。
较长时间停置不用时，应对活动部位和上、下刀体涂防锈脂。
⑵ 经常检查是否有啃刀现象，发现异常及时处理。
（二）天平1.天平精度的选取试样质量为5g 以下，用分度值0.001g 的天平；试样质量为（5～50）g，用分度值0.01g 的天平；试样质量为50g 以上，用分度值0.1g 的天平。
2.测定过程及结果表示⑴ 用定量取样器切取100cm 2(0.01m 2)的试样10张；⑵ 选择合适分度值的天平，将10张试样放在天平上进行称量；⑶ 记录重量值M ；⑷ 该试样的定量值为：G= M × 10 g/m2。
从瓦楞芯纸到瓦楞纸箱—— 浅谈瓦楞纸箱生产过程的检测技术定量、厚度、紧度、水分、吸水性的测定及仪器维护保养■ 杭州品享科技有限公司 郭素梅摘要本文以瓦楞芯纸为测试对象，通过具体的测试数据，详细介绍了定量、厚度、水分测定和吸水性的测定。
关键词瓦楞纸检测技术测定维护保养2.维护和保养⑴保持仪器干净、整洁，避免震动、高温、高湿和风吹； ⑵定期用标配的砝码进行校准； ⑶严禁超量程称重。
⑵层积厚度取40片试样试样，每10片一叠，注意叠的时候均要求正面朝上。
纸张吸水性测定指导书
1目的：为使厂内纸张吸水性检验时有所依据。
2范围：厂内使用的卡纸、铜版纸、（原纸）皆适用。
3职责:3.1品保人员：测试3.2设备部：保养、维修。
4定义：无5内容：5.1取样：将要测试的纸张使用可勃专用取样器切成直径为125mm的圆形试片。
5.2用分辨率不低于0.001g的天平称量试样质量g1.5.3反时针方向旋松锁紧旋钮，取开杯盖，向杯内倒入100ml±5ml温度为20°c的蒸馏水或去离子水。
5.4将试样置于杯口井盖上杯盖，顺时针方向旋紧锁紧旋钮压紧杯盖，左手提起滚花提帽，右手摇动手柄，使杯口向下并放下滚花提帽定位锁，同时启动秒表开始计时。
5.5根据选定时实验时间，在下表推荐的移去剩余水的时间内，提起滚花提帽，将杯口转至向上并锁定，迅速旋松锁紧旋钮松开杯盖，取下试样，将试样与水接粗的一面向上，放在仪器底板预先准备好的吸水滤纸上，然后再盖上另一张吸水滤纸，并用压辊向前和向后各压一次。
将试样与水接触的一面向内折叠并迅速称量吸水后的试样质量g2.5.6根据两次称量的试样质量之差计算可勃吸水值：C=（g2-g1）*100（g/㎡）其中：C—可勃值即cobb值；G1—样品吸水前质量；G2—样品吸水后质量；5.7擦净杯口边缘和杯盖胶垫表面的水，以水位螺钉面为参考补足杯内水量，按上述步骤进行下一次试样。
5.8注意事项：5.8.1每组试样完毕后，应更换新水。
实验用水规定使用蒸馏水或去离子水。
5.8.2吸水滤纸定量规定为200-250g/㎡。
5.8.3根据试验标准方法GB1540第4.3.1条规定：“当吸水滤纸单层定量小于200-250g/㎡时，可用多层叠加满足要求。
5.8.4测试瓦楞纸板时，压辊碾压过程中，压辊轴线应与瓦楞方向平行。
5.8.5使用压辊碾压时，不得向压辊施加垂直方向的外力。
5.8.6每张试片只能测试一次，不得重复使用。
5.9维护保养：5.9.1保养仪器日常清洁、干燥。
5.9.2使用中应防止仪器与压辊表面碰撞损伤。
纸的吸水性实验
准备材料：纸张、量杯、水、电子秤
等待一段时间，让纸张充分吸水
称量纸张初始质量
取出纸张，用纸巾吸干表面水分
将纸张放入量杯中，加入适量水
重新称量纸张质量，记录吸水后的质量变化
计算吸水率
添加标题
添加标题
添加标题
添加标题
实验步骤：将纸片放入量杯中，加入一定量的水，开始计时
准备材料：纸片、量杯、水、计时器
纸张质量：纸张的物理性能、化学性能和印刷性能的综合体现
实验结果：不同纸张的吸水性不同，对印水性是衡量纸张质量的重要指标之一，吸水性强的纸张更适合印刷和保存
纸张吸水性与纸张成分的关系
纸张的主要成分：纤维素、半纤维素、木质素等
实验结果与实际应用的联系
实际应用：在生产、储存过程中控制温度、湿度，保证纸张质量
对实验的反思与改进建议
实验设计：考虑更多的变量，如纸张的厚度、材质等
数据分析：采用更科学的数据分析方法，如方差分析、回归分析等
实验结果：对实验结果进行深入分析，挖掘潜在的规律和趋势
实验操作：确保操作规范，避免人为误差
感谢观看
汇报人：XX
实验结果：纸张的吸水性受温度、湿度等因素影响
实际应用：根据纸的吸水性选择合适的纸张用于印刷、书写等
实验结果：不同材质的纸吸水性不同
实验结论
5
总结实验结果
不同种类的纸具有不同的吸水性能
吸水性能受纸张材质、厚度、表面处理等因素影响
实验中观察到的吸水性能差异可能与纸张的生产工艺和原材料有关
实验结果对于选择合适的纸张用于特定用途具有指导意义
吸水过程：观察纸片吸水情况，记录吸水时间和吸水量
计算吸水率：吸水量除以纸片面积，得到吸水率
纸的吸水性教案
纸的吸水性教案纸的吸水性教案纸是我们日常生活中不可或缺的物品之一。
无论是书写、印刷还是清洁，纸都扮演着重要的角色。
而纸的吸水性能则是纸张质量的重要指标之一。
本文将围绕纸的吸水性能展开讨论，探究其原理、测试方法以及影响因素。
一、纸的吸水性原理纸的吸水性是指纸张对水分的吸收能力。
纸张的吸水性能取决于纸张的纤维结构和表面处理方式。
纸张主要由纤维素和水分构成，当纸张与水接触时，纤维素中的羟基与水分子之间会发生氢键作用，从而使水分子渗透到纸张内部。
二、纸的吸水性测试方法1. 滴水法：将一滴水滴在纸张表面，观察水滴在纸张上的渗透速度和扩散程度。
水滴渗透速度越快，纸张的吸水性能越好。
2. 吸水性试验仪：利用吸水性试验仪可以更准确地测试纸张的吸水性能。
该仪器通过控制水滴的大小和滴落速度，测量纸张吸水的时间和速度。
三、纸的吸水性能影响因素1. 纸张的纤维结构：纸张的纤维结构对其吸水性能有着直接的影响。
纤维结构越松散，纸张的吸水性能越好。
2. 纸张的表面处理：纸张表面的处理方式也会影响其吸水性能。
例如，经过涂覆处理的纸张往往具有较低的吸水性能，而未经处理的纸张吸水性能较好。
3. 纸张的厚度：纸张的厚度与其吸水性能也有关系。
一般来说，较薄的纸张吸水性能较好。
4. 纸张的含水率：纸张的含水率对其吸水性能有一定的影响。
含水率较高的纸张吸水性能较好。
四、纸的吸水性应用纸的吸水性能在日常生活中有着广泛的应用。
以下是几个常见的应用场景：1. 厨房用纸：厨房用纸通常需要具备较好的吸水性能，以便吸收食物残渣和液体。
2. 卫生纸：卫生纸也需要具备良好的吸水性能，以提供更好的清洁效果。
3. 印刷纸：印刷纸的吸水性能直接影响着印刷质量，吸水性能好的纸张可以更好地承载油墨，使印刷效果更加清晰。
4. 包装纸：包装纸的吸水性能对于包装产品的保护和防潮也有着重要的作用。
五、纸的吸水性改进方法为了提高纸张的吸水性能，可以采取一些改进方法：1. 选择合适的纤维素材料：选择纤维结构松散的纤维素材料，可以提高纸张的吸水性能。
纸张吸水率测定仪
纸张吸水率测定仪简介纸张吸水率是指单位时间内纸张吸收液体的能力。
测量纸张吸水率的仪器称为纸张吸水率测定仪。
纸张吸水率是纸张的一项重要指标，在生产和应用中具有广泛的应用。
因为纸张吸水率是衡量纸张的一项重要指标，所以在各种行业的纸张制造及使用过程中都需要对纸张吸水率进行测试和测量，以确保生产出的纸张质量符合标准要求。
纸张吸水率测定仪是用来测试纸张吸水率的专门设备。
工作原理纸张吸水率测定仪的工作原理是利用压力差，将待测的固体样品和液体置于半透膜两侧，通过半透膜内的液体流通，测量样品相对于水的吸水量，从而得到纸张吸水率。
纸张吸水率的测量基于毛细现象，利用毛细管作为过渡，测量样本在规定时间内吸收液体的数量 (即称量样本质量变化)。
测量部位是考虑到能吸水的质量部位是不同的，所以在测量纸张吸水率的过程中需要规定好测试的部位，以确保测量的准确性。
使用方法使用纸张吸水率测定仪进行测量时，需要按照以下步骤进行操作：1.将纸张的样品在实验室环境中放置约2小时，待纸张的含水率稳定；2.将样品放到吸孔板上，切成正方形或圆形，直径约为24mm；3.安装好相应的测量设备，并将试样浸入标准水槽中；4.通过写入初始质量并启动测试开始计时；5.测量结束后，将样品从仪器中移出，并计算吸水率；测量结果分析纸张吸水率的测量结果能够反映纸张质量好坏、产品的实际用途和产品的使用寿命。
如果测量结果为高的数值，表明纸张能迅速地吸收液体，在某种程度上可以展现出纸张的柔软性与吸水性。
而如果测量结果为低的数值，表明纸张吸水能力比较差，适用范围相应较窄。
纸张吸水率的标准值是根据生产和应用中的需求制定的不同标准，目前国际上使用比较广泛的纸张吸水率标准有ISO、JIS、TAPPI等。
结论综上所述，纸张吸水率测定仪是一种重要的纸张测试设备。
在制造和使用纸张的过程中，合理使用纸张吸水率测定仪可帮助我们获取准确的纸张吸水率数据，方便制造和使用纸张产品的各项需求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
书山有路勤为径；学海无涯苦作舟
纸和纸板吸水性测定法
1 主题内容与适用范围
本标准规定用可勃（Cobb)吸收仪测定纸或纸板的表面吸水能力的方法。
本标准不适用于准确评价纸或纸板的书写性能T
2 引用标准
GB/T 450 纸和纸板试样的采取
GB/T 461.1 纸和纸板毛细吸液高度的测定法（克列姆法）
GB/T 10739 纸浆、纸和纸板试样处理和试验的标准大气
3 术语
纸和纸板表面吸水量（Cobb）值：单位面积的纸和纸板在一定压力、温
度下，在规定时间内表面所吸收的水量，以g/m2计。
4 仪器和试剂
4.1 可勃吸收性试验仪
试验所用仪器必须符合下列要求。
A.金属圆筒内截面积为100±0.2cm2（相应内径为
112.8±0.2mm），圆筒高为50mm，圆筒环面与试样接触部分应光滑。
B.为了防止水的渗漏，仪器圆筒的盖应加上一层有弹性，但不吸水的胶
垫或垫圈。
专注下一代成长，为了孩子。
