船舶建造施工工艺
船舶涂装施工技巧实例
除去灰尘后立即用自动高压喷枪，采用高压无气喷涂的方法喷上车间底漆，再经过一定长度的烘箱加温干燥，使钢板离开流水线滚轴时，已达到可以吸吊和堆叠的干燥程度。流水线设计要求车间底漆一般是三分钟干燥，干燥慢会造成车间底漆在滚道上移动或吸吊时损伤漆膜。但也不能干得过快，这会造成漆雾从喷枪口离开，在未到达钢材表面前已部分干燥，形成疏松而不连续的漆膜，影响对钢材的保护性能。因此，在涂装前对双组分（或三组分）涂料要充分混合均匀；要控制涂料的粘度，适宜的粘度在15～20s（涂-4杯）左右，一般选用低沸点的溶剂，如甲苯、丙酮、异丙醇等，稀释剂的加入量为0～15%。要注意高压无气喷涂的喷嘴口径和压力以及喷枪的移动速率，严格控制涂膜的厚度。无气喷涂的喷嘴号为“0.017～0.023”；涂装压力为10～15MPa；具有最短涂装间隔时间限制，一般重涂要在16个小时以后。二罐装涂料在调配后要在一定时间内用完，停工时要将的所有管道及高压泵清理干净。
二、船舶合拢后的二次涂装的特点及技巧
（1）安装过程中涂膜的损伤部位要及时进行修补，由于焊接、校正等原因引起的损伤，涂装时必须重新进行钢板的除锈处理，然后再涂装相应的配套涂料。
（2）钢板结构出现自由边时应倒成圆角，应将焊道及焊缝两侧钢板表面焊渣、焊瘤清除干净，除锈质量应达到Sa2.5级要求。在边角、焊缝先刷涂一道底漆，再涂装相应的配套涂料。
（2）油性红丹漆中的红丹与海水接触后会产生氯气，使漆膜鼓泡；同时油性基料易于皂化，因此红丹涂料不能作为水线底漆。
（3）沥青涂料具有良好的防蚀性和耐水性，但在干湿交替的环境下，漆膜易发生龟裂，使面漆脱落。同时由于沥青的渗色，使水线面漆颜色变黑，所以对浅色水线面漆不应与沥青底漆配套，要选用中间层。
在涂装船壳漆时应注意以下问题。
造船工艺流程
造船工艺流程一、生产大节点：动工——上船台（铺底）——下水（出坞）——航海实验——完工交船生产大节点的期限是编制和执行生产打算的基点，框定了船舶建造各工艺时期的节拍和生产周期：从经营工作看，节点的完成日也是船东向船厂分期付款的交割日。
二、工艺时期：钢材预处置——分段装焊——船台装焊（合拢）——船舶下水——系泊实验——航海实验——完工交船1.钢材加工进程：钢材备料——钢材预处置线（矫平、喷砂除锈、底漆）——放样号料——构件边缘加工（切割、加工焊接坡口）——构件成型加工（非平直构件加工应有曲度）——船体零部件装配（平直接板、框架组立）。
部件装焊顺序概念：将两个或两个以上的船体零件装焊在一路的进程。
要紧形式有拼板和小组。
1.拼板顺序（要紧有平直甲板、内外底板、内外舷侧板等）清理板边铁锈→将要拼的板铺在平台板上→与图纸查对（材质、号料符号、首尾方向、钢板正反面、平直度、边缘坡口）→对齐钢板基准边→每条焊缝两头各一点定位焊→检查整块拼板的长、宽、对角线→与图纸尺寸不符时酌情调整板缝间隙→从拼板中间向周围定位焊（边、端接缝同时存在时，先边后端，如图一）→引、熄弧板安装→焊缝清洁（除去焊缝周围的油、水、杂质，需预热时要预热）→焊前测量、填表→拼板正面焊接（所有焊缝同一端开始，另一端终止；边、端接缝同时存在，先端后边，如图二；有的焊接完还有可能要保温缓冷）→正面修补打磨→吊耳装焊、翻身→反面焊缝清洁（包括要碳刨的，顺序同正面焊接顺序）→反面焊缝焊接（顺序同正面）→焊缝补磨→焊接角变形校正（火工校正时，必需从内向外加热）→去除引、止弧板→再次翻身→完工测量、填表→装焊吊运吊耳、去除翻身吊耳11221图一装配方法（正确）装配方法（错误）图三.火工校正方向图二.焊接顺序小组顺序小组的内容包括 “T ”排、组合纵桁（肋板）、龙筋先行、机座、肋骨框 架等的组装。
“T ”排小组“T ”排分直、弯两类：直“T ”排通常采纳倒装法；弯“T ”排通常采纳侧装法。
船舶建造工艺课件
船体装配
总结词
船体装配是将加工好的船体零件和分段按照设计要求进行组装的过程。
详细描述
船体装配是船舶建造的关键环节，需要保证装配的精度和质量，以确保船体的整 体性能和使用寿命。同时，装配过程还需要考虑生产效率和成本等因素。
船舶下水与试航
总结词
船舶下水与试航是在船体装配完成后进行的，是对船舶性能的全面检验。
验、完工检验等方面的质量控制方法。
输标02入题
材料检验是质量控制的基础，涉及到原材料、外购件 、焊接材料等方面的检验和控制，以确保材料的质量 符合设计要求和规范标准。
01
03
完工检验是质量控制的最后环节，涉及到船舶整体性 能的测试和验证，以确保船舶的整体性能符合设计要
求和规范标准。
04
工序检验是质量控制的关键环节，涉及到船体结构焊 接、设备安装、涂装等方面的检验和控制，以确保各 道工序的质量符合要求。
船体设计
高速客轮的船体设计需要采用轻质材料和高强度材料，以减小船体重量和阻力。同时，需 要考虑船体的线型和船体结构，以提高航速和稳定性。
推进系统
高速客轮需要配备大功率的发动机和推进器，以确保在短途航行中能够快速到达目的地。 同时，为了减小噪音和振动，需要选择低噪音、低振动的发动机和推进器。
案例三：高速客轮的建造工艺
内部装修
豪华游艇的内部装修需要考虑材料的选择、工艺的处理和细节的处理。采用高品质的材料和精细的工 艺，打造豪华、舒适的内部空间。同时，还需考虑船员的居住和工作空间，以确保航行的顺利进行。
案例三：高速客轮的建造工艺
总结词
高速客轮主要用于城市间或岛屿间的短途运输，其建造工艺注重船体的轻巧和高速性能。 同时，为了提供良好的乘客体验，对船体的隔音和减震性能要求也很高。
船舶合拢工艺

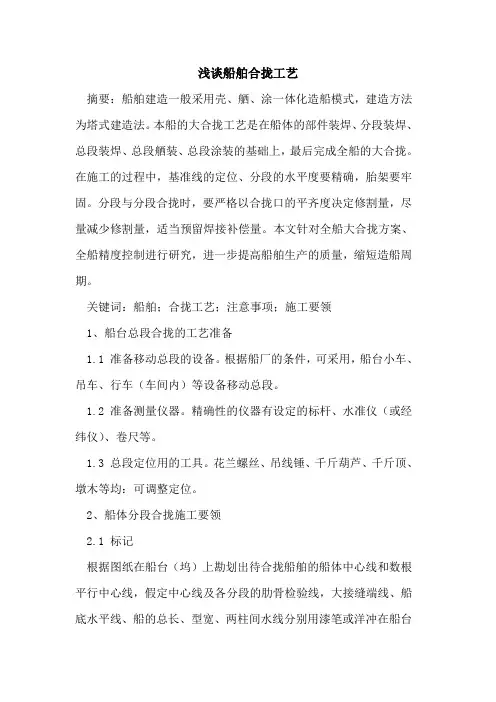

浅谈船舶合拢工艺摘要：船舶建造一般采用壳、舾、涂一体化造船模式，建造方法为塔式建造法。
本船的大合拢工艺是在船体的部件装焊、分段装焊、总段装焊、总段舾装、总段涂装的基础上，最后完成全船的大合拢。
在施工的过程中，基准线的定位、分段的水平度要精确，胎架要牢固。
分段与分段合拢时，要严格以合拢口的平齐度决定修割量，尽量减少修割量，适当预留焊接补偿量。
本文针对全船大合拢方案、全船精度控制进行研究，进一步提高船舶生产的质量，缩短造船周期。
关键词：船舶；合拢工艺；注意事项；施工要领1、船台总段合拢的工艺准备1.1 准备移动总段的设备。
根据船厂的条件，可采用，船台小车、吊车、行车（车间内）等设备移动总段。
1.2 准备测量仪器。
精确性的仪器有设定的标杆、水准仪（或经纬仪）、卷尺等。
1.3 总段定位用的工具。
花兰螺丝、吊线锤、千斤葫芦、千斤顶、墩木等均：可调整定位。
2、船体分段合拢施工要领2.1 标记根据图纸在船台（坞）上勘划出待合拢船舶的船体中心线和数根平行中心线，假定中心线及各分段的肋骨检验线，大接缝端线、船底水平线、船的总长、型宽、两柱间水线分别用漆笔或洋冲在船台（坞）上及标杆（坞墩）上做好标记。
2.2 货舱底部分段合拢定位（1）将分段吊至船台的合拢处，调整分段中心线与船台中心线（假定中心线）吻合；将分段置于垫墩上，然后调整分段水平度，使各误差在公差范围内，分段一次定位结束后，需将各项数据记录完整。
（2）按设计图纸规定的肋检线、半宽尺寸，测量分段接缝区的余量并勘测出余料线做好记录，测定各项数据经自检互检确认无误，并报专检确认后方可切割余量，并打好焊接坡口。
（3）将分段吊起重新调整分段的中心线、肋检线与船台上线条吻合，再调整分段水平及高度符合标准要求，检查其与已合拢的几个分段肋检线的间距，保证在公差范围内及龙骨变形情况，做好自检互检记录经专检确认后进行定位焊及加强，分段二次定位结束。
（4）待二次定位装配结束，须自查、互查合拢区结构完整性、板缝间隙、焊接坡口打磨情况等，测量各项数据的正确性确认无误后，报专检验收合格并报船东船检认可后方可进行焊接作业。
船舶施工工序
船舶施工工序
船舶施工工序是指在船舶建造过程中，按照一定的顺序和步骤进行的各项工作。
船舶施工工序是船舶建造的重要环节，它关乎船舶建造质量、工期和成本等方面。
在船舶建造过程中，船舶施工工序需要经历多个环节，下面将对船舶施工工序进行具体介绍。
首先是设计阶段。
船舶建造的第一步是进行船舶设计，确定船舶的型号、尺寸、结构和性能等参数。
设计阶段是船舶施工工序中最为重要的环节之一，直接决定了船舶后续工序的进行。
其次是材料采购。
在船舶建造前，需要进行材料采购，包括船体结构材料、设备零部件、电气设备等材料。
材料采购需要按照设计要求进行，确保材料的质量和数量符合施工需要。
接着是船体制造。
船体制造是船舶施工工序中的核心环节，包括船体剖面加工、船体组装、船体结构焊接等工作。
船体制造质量直接影响船舶的使用性能和安全性，因此需要严格按照设计要求和相关标准进行。
然后是设备安装。
船舶设备包括主机、推进系统、辅助设备等，需要在船体制造后进行安装。
设备安装需要按照安装工艺和程序进行，确保设备安装质量和操作可靠性。
最后是舾装工程。
舾装工程是船舶建造工序中的收尾工作，包括船舶内部装修、外部涂装、系统调试等工作。
舾装工程的完成标志着船舶建造工序的结束，船舶将交付给船东进行使用。
综上所述，船舶施工工序是船舶建造过程中不可或缺的环节，需要严格按照顺序和步骤进行。
只有确保每个工序的质量和效率，才能保证船舶建造的顺利进行。
在未来的船舶建造中，船舶施工工序仍将发挥关键作用，推动船舶建造行业的持续发展。
【字数已超1500字】。
钢质船建造工艺
船厂建造工艺南通九天船艇制造有限公司一、概况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1二、建造方案⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1三、建造工艺⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯33.1 放样与样板制作工艺⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3 3.2 船体装配工艺⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5 3.3 船体焊接工艺⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7 3.4 甲板室结构装配与焊接工艺⋯⋯⋯⋯⋯⋯⋯⋯⋯9 3.5 轮机安装工艺⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10 3.6 电器安装工艺⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯12船舶建造施工工艺、概况：1、该船为普通旅游客船，货舱区采用单底、单舷横骨架式。
2、执行规范和标准：《钢质内河船舶建造规范》2009及2012修改通报《内河船舶法定检验技术规则（2011）》二、建造方案：2.1 根据本厂的实际条件和一惯的制作方法，决定本船采用货舱部分分段制作，艏艉正台散装方案建造，平板舱壁吊装、分中对称施焊。
2.2 船台装配焊接工艺原则：（1）铺船底板先铺龙骨板，由中部向前后至首尾；（2）在底板上画出纵横骨架位置线；（3）安装横舱壁及其他横骨架；（4）安装纵横骨架；（5）安装舷侧顶列板；（6）安装甲板边板；（7）安装其他各列外板；（8）安装其它甲板；（9）进行船体的舱内焊接；（10）进行船体接缝的封底焊；（11）进行船体密性试验；（12）安装上层建筑并焊接；（13）进行舾装工作；三、建造工艺3.1 放样与样板制作工艺3.1.1 实尺放样3.1.2 划基线：由于该船长度较短，所以基线弹线划线拉线检验。
检验要求：直线度：≤ 1.0mm 允许界限：≤ 1.5mm 线粗细度：≤ 1.0mm 允许界限：≤ 1.5mm3.1.3 划格子线。
检验要求：粉线、画线的精度：≤ 1.0mm 允许界限≤ 1.5mm 垂直度偏差：≤ 1.5mm 指对角之差的绝对值站线、水线及纵剖线间距偏差：≤ 1.5mm3.1.4 船体主尺度：± 1% 允许界限：≤ 1% 总长分站按型线图。
船舶建造施工工艺
船舶建造施工工艺船舶建造是一项涉及多个领域知识和技能的复杂工程，而船舶建造施工工艺则是其中一个至关重要的环节。
本文将探讨船舶建造施工工艺的主要内容及其在船舶建造过程中的作用。
一、船舶建造施工工艺的概述船舶建造施工工艺是指在船舶设计图纸的基础上，按照特定的工艺要求和施工流程，采用一系列具体的施工方法和技术手段，对船舶进行组装、焊接、切割、涂装等工艺活动的过程。
船舶建造施工工艺包括船体、船板、舾装、设备安装等方面，涉及到船体结构、机械设备、涂漆、电气等多个专业领域。
二、船舶建造施工工艺的流程1. 船体结构施工：船体结构是船舶的骨架，承担着船体的承载和支撑作用。
船体结构施工包括船壳构件的制作、组装、焊接等工艺活动，其中包括船板、船梁、船板龙骨等构件的加工和安装。
2. 船舶设备安装：船舶设备安装是指船舶各种设备和系统的安装调试工作，包括主机、副机、舵机、螺旋桨、输油系统、电气系统等的安装和联调工作。
3. 船舶涂装工艺：船舶涂装是对船舶船髙利用高分子树脂涂料进行表面涂装的一种工艺，用以保护船体、防止腐蚀和提高船舶的外观。
4. 舾装工艺：舾装是指船舶的内部装饰和舒适设施的安装工作，包括船舱布局、内饰装饰、舱口制作等。
三、船舶建造施工工艺的关键技术1. 自动化焊接技术：船舶建造中大量使用焊接工艺，自动化焊接技术可以提高焊接效率和质量，保证船体的密封性和强度。
2. 软化处理技术：船舶在使用过程中会受到海水和海气的侵蚀，因此需要进行软化处理，以延长船体的使用寿命。
3. 压载水舱技术：压载水舱是船舶的重要组成部分，对船舶的浮力和稳定性具有重要影响，需要采用先进的技术对其进行设计和施工。
四、船舶建造施工工艺的发展趋势随着科技的不断进步和船舶建造技术的不断完善，船舶建造施工工艺也在不断发展和创新。
未来，船舶建造施工工艺将主要表现在以下几个方面：1. 数字化设计和制造：船舶建造将更多地采用CAD、CAM等数字化设计和制造技术，提高工艺的精度和效率。
现代船舶建造工艺流程-壳舾涂一体化造船模式
现代船舶建造工艺流程根据现代造船“壳舾涂一体化总装造船”模式，船舶生产经历了传统造船到现代造船的过渡，因为技术的发展和日新月异的创造力与技术革新突破，才达到了目前的造船情况。
传统造船分为两个阶段：1是常规船体建造和舾装阶段，先装龙骨系统，再装肋骨系统，最后装外板系统；2是分段建造，舾装分为2个阶段，分段舾装和船上舾装。
现代造船则由于成组技术的引入，船体实行分道建造，舾装分为3个阶段，单元舾装、分段舾装、船上舾装。
由船体建造、舾装、涂装结合工作组成了所谓的“壳舾涂一体化总装造船”。
当前造船行业正向着数字造船和绿色造船的方向努力。
一、船舶建造工艺流程层次上的划分为：1、生产大节点：开工——入坞（上船台搭载）——下水（出坞）——试航——交船生产大节点在工艺流程中是某工艺阶段的开工期（或上一个节点的完工期），工艺阶段一般说是两个节点间的施工期。
生产大节点的期限是编制和执行生产计划的基点，框定了船舶建造各工艺阶段的节拍和生产周期；节点的完成日也是船东向船厂分期付款的交割日。
2、工艺阶段：钢材预处理——号料加工——零、部件装配——分段装焊——坞内装焊（合拢）——拉线镗孔——船舶下水——发电机动车——主机动车——系泊试验——试航试验——交船3、以上工艺阶段还可以进一步进行分解。
4、是以上工艺阶段是按船舶建造形象进度划分的，造船工艺流程是并行工程，即船体建造与舾装作业是并行分道组织，涂装作业安排在分道生产线的两个小阶段之间，船体与舾装分道生产线在各阶段接续地汇入壳舾涂一体化生产流程。
二、船舶建造的前期策划船舶设计建造是一项复杂的系统工程，在开工前船厂必须组织前期策划，一是要扫清技术障碍；二是要解决施工难点。
1、参透“技术说明书”（设计规格书）。
技术说明书是船东提出并经双方技术谈判，以相应国际规范及公约为约束的船舶设计建造的技术要求。
船厂在新船型特别是高附加值船舶的承接中必须慎重对待：必须搞清重要设备运行的采用标准情况、关键技术的工艺条件要求，特别是要排查出技术说明书中暗藏的技术障碍（不排除某些船东存有恶意意图）；2、对设计工作的组织。
(完整版)建造船舶船体焊接工艺
建造船舶船体焊接工艺一、总则：1、要求施工者严格按照《焊接规格表》进行施工；2、船体艏艉外板的对接缝（非自动焊拼板部分）应先焊横向焊缝，后焊纵向焊缝；3、在建造过程中，先焊对接焊缝，后焊角焊缝；4、整体建造部分和箱体分段等应从结构的中央向左右和前后逐格对称的进行焊接，由双数焊工对称施焊；5、凡超过1m以上的收缩变形量大的长焊缝，应采用分段退焊法或分中分段退焊进行焊接缝；6、在焊接过程中，先焊收缩变形量大的焊缝，再焊变形量小的焊缝；7、边箱分段、内底分段、甲板分段、艏艉分段分层建造，在合拢口两边应留出200~300mm的外板缝暂不接焊，以利合拢时装配对接，且肋骨、舱壁及平台板等结构靠近合拢口一边的角焊缝也暂不焊接，等合拢缝焊完后再焊；8、靠舷侧的内底边板与纵骨、底外板与纵骨至少要留一条纵骨暂不焊接，避免自由边波浪变形太大，不利于边箱合拢；9、二层底分段艏艉分段大合拢，边箱分段合拢的对接缝要用低氢型（碱性）焊条或用相同级别的711、712的CO2焊丝对称焊接，一次性连续焊完；10、构件、分段、分片等部件各自完工后要自检、互检、报检，把缺陷修补完毕，把合格品送下一道工序组装，没有拿到合格单的部件不能放到下一道工序组装。
二、焊接材料使用范围的规定（一）焊接下列船体结构和部件应采用低氢型焊条（碱性焊条）或相同级别的711、712系列的CO2焊丝。
1、船体环型对接焊缝，中桁材对接缝，合拢口处骨材对接焊缝；2、主机座及其相连接的构件；3、艏柱、艉柱、艉轴管、美人架等；4、桅杆座及腹板、带缆桩、导缆孔、锚机座、链闸及其座板等；5、艉拖沙与外板结构等；6、上下舵杆与法兰，舵杆套管与船体结构之间的连接。
（二）普通钢结构的焊接用酸性E4303焊条焊接或JM-56系列CO2焊丝焊接；（三）埋弧自动拼板，板厚≥8mm,用Ф4.0mm焊丝焊接，板厚5~8mm，用Ф3.2mm焊丝焊接；三、间断焊角接焊缝，局部加强焊的规定1）组合桁材、强横梁、强肋骨的腹板与面板的角焊接缝在肘板区域内应为双面连续焊；2）桁材、肋板、强横梁、强肋骨的端部加强焊长度应不小于腹板的高度，但间断的旁桁材端部可适当减小但要≥300mm；3）纵骨切断处端部的加强焊长度应不小于1个肋距；4）骨材端部削斜时，其加强焊长度不小于削斜长度，在肘板范围内应双面连续焊；5）用肘板连接的肋骨、横梁、扶强材的端部的加强焊，在肘板范围内应双面连续焊；6）各种构件的切口、切角、开孔（如流水孔、透气孔、通焊孔等）的两端应按下述长度进行包角焊；①当板厚＞12mm时，包角焊长度≥75mm；②当板厚≤12mm时，包角焊长度≥50mm；7）各种构件对接接头的两侧应有一段对称的角焊缝其长度不小于75mm；四、其他的规定：1）锚机座、链闸、系缆桩底座、桅杆底座等受力部位的甲板与横梁、纵骨等是间断焊缝的应改为双面连续角缝。
船舶建造工艺概述
七、涂装工艺
船体原材料表面处理要求 已涂有底漆或其它涂料的船体表面处理 油漆的准备 对涂装环境的要求
八、合拢工艺
木墩布置 高度标杆 拉桩 脚手架
九、下水工艺
重力式下水 漂浮式下水 机械化下水
十、精度工艺
下料精度控制 装配进度控制 焊接精度控制 搭载精度控制 防变形控制
型材下料 手工下料 平行切割机下料
等离子切割机 数控多头火焰切割机
四、部材的二次加工
Hale Waihona Puke 坡口加工 打磨加工坡口加工
打磨加工
扁钢弯曲加工
弯曲加工 火工矫正
1000t油压机
水火弯板
反面加工
活络样板
五、装配工艺
小组装配 中组装配 大组装配
六、焊接工艺
手工焊 二氧化碳气体保护焊 HIVAS拼板焊 埋弧焊 FAB焊
2、管理的内容 钢板、型钢从船上卸货 钢板、型钢验收 预处理钢材、型钢的搬入 余料及切材的管理
二、预处理线
从钢材堆场搬入到内业车间的钢板辊道送
入抛丸机，用抛丸机除去表面的氧化皮,并
涂上一层车间底漆.
抛丸机
车间底漆涂装
涂装后进烘干机
烘干后
三、下料
板材下料 等离子切割机下料 火焰切割机下料 激光切割机下料
3、船舶建造工艺的分类 I.从船体上分：
船体工艺 与船壳相关的施工工艺
舾装工艺 船壳以外的施工工艺 包括机电装置、营运设施、生活设施、通
信设施等的安装工艺
II.根据加工过程分： 下料工艺 装配工艺 焊接工艺 涂装工艺 合拢工艺 下水工艺 精度控制工艺
一、钢材的管理
1、管理的原因 钢材占造船成本大，钢材不断涨价 钢材的堆放空间和钢板的使用预定时间 钢板的采购（定尺钢板和不定尺钢板）
现代造船的工艺流程
现代造船的工艺流程第一阶段：计划和设计1.需求确定：船厂或造船公司与客户、船东或造船合同的签订，确定了船舶的基本要求和性能指标。
2.市场调研与设计：船厂或造船公司进行市场调研，针对船舶类型、规格、用途等进行设计方案的制定。
3.客户确认：设计方案提交给客户，经过反复确认和修改，达成设计方案的最终版本。
4.安全规划与许可证明：制定安全规范和标准，申请相关船级社或政府机构的许可证明。
第二阶段：准备工作1.材料采购：根据设计方案，采购所需的金属材料、设备和配件等。
2.建模与施工图纸：根据设计方案和实际情况，进行三维建模和制图，确定船舶各部分的具体尺寸和位置。
3.加工预制：根据施工图纸，对材料进行切割、焊接、钻孔等预制工作。
第三阶段：造船制造1.建船坞：将船舶的建造场地进行准备，清理、进行地基处理。
2.船体制造：从船首开始，依次进行船首、船体、船尾的制造。
包括安装骨架、安装转舵轴、焊接船体板材以及安装甲板等工作。
3.装配船舶设备：安装船舶所需的系统设备，如电力系统、水供应系统、通风系统等。
4.舾装工作：安装船舶的室内装饰、家具等。
5.涂装：对船舶进行涂装和防腐处理。
6.完善船舶系统：安装电子设备、通信设备、导航设备等。
7.完善船舶结构：完成排水试验、载重试验等，确保船舶结构完整性。
8.海上试航：进行海上试航，测试船舶各项性能。
第四阶段：交付和售后服务1.质量检验：对船舶进行全面的质量检查，确保达到设计规定的各项标准。
2.完善备案：向相关船级社或政府机构提交船舶设计、建造和测试等相关报告和资料，获得相关的船舶检验证明。
3.交付和验收：将船舶交付给船东或客户，船东或客户进行验收，确认船舶符合合同要求。
4.售后服务：船厂或造船公司提供船舶的售后服务，包括保养、维修、改进和升级等。
可以看出，现代造船工艺流程从船舶计划到设计、制造、测试和交付，涵盖了广泛的环节和细节，需要有高度的组织和技术能力。
而随着科技的不断进步，造船工艺也在不断演进和改进，以提高船舶的性能、安全性和经济性。
船舶概论(第九章_建造工艺)
30万吨“远大湖”号 ——中远集 团
ϒ 总长
(333米) 米 型宽 (60米) 米 航速 (15.6节) 节 总载重 298833 吨， 2002建 造， PANA MA
30万吨船坞——大连船舶重工集团
第七节 试验与交船
ϒ 试验： 系泊试验：在码头进行，检查船体、设备等安装的可 靠性，达到试航条件。 航行试验：对船舶进行全面、综合检查，有试验大纲、 设备、船检、船东参加。 ϒ 交船：将船交给船东，签订合格协议。
航行试验
ϒ ϒ ϒ ϒ
1.地点：海面或江河湖泊上 2.种类：轻载试验、满载试验 3.参与者：船厂、验船机构、船东 4.航行试验的主要项目及目的:
1)检查主机、辅机及与其有关的动力装置一起工作的可靠 性; 2)检查一切保证船舶航行的装置及机械设备工作的可靠性 3)进行抛锚试验; 4)检查船舶的航行性能，它包括:
第七章 船舶建造工艺
ϒ 第一节 造船工艺流程 ϒ 第二节 船体放样和号料 ϒ 第三节 船体构件加工 ϒ 第四节 船体装配焊接 ϒ 第五节 船舶舱室的密闭性试验 ϒ 第六节 船舶下水 ϒ 第七节 船舶舾装及交船试验
第一节：现代造船工艺流程
1、船舶制造特点
ϒ ϒ ϒ ϒ ϒ
订单型 综合型 装置型 大型结构物
船体平面分段流水线
平面分段流水线区域
钢板平台
胎架
焊接站
壳舾涂区域
干船坞
分段预舾装
分段制作区域
上层建筑分段
船舶分段涂装房
涂装区域
150T分段移动车
总段吊装
双车桥式吊车
水平船台两大总段造船
舾装码头
上海外高桥船厂的巨型船坞
第五节：船体密性试验
ϒ 目的：检查船舶外板、舱壁等焊缝有无渗漏现象，保证船舶安全 ϒ 方法： 水压试验（世界船级社认可） 气密试验： 充气试验：检查上甲板以下的舱室和储存液体的舱室 方法： 试验压力为15 - 50kPa，在1 小时内空气压力不得下降 5% ，并在被检验的焊缝外表面涂上肥皂水，以便发现缺陷 冲气试验：检验不作充气试验的舱室 方法：在焊缝的一面用压缩空气冲气，另一面涂 上肥皂水，以 检查是否有缺陷。 梨香油试验：检查通风机舱、食品储藏舱和厨房等舱室 方法：将梨香油放人舱内，密闭舱室，看在舱外是否能闻到梨香 油挥发的香气， 以检查其门和窗等的密闭性是否满足要求。
船舶建造施工工艺与质量标准要求
船舶建造施工工艺与质量标准要求随着现代经济的发展，船舶建造行业成为了一个重要的产业。
船舶的建造不仅需要具备先进的技术和工艺，还需要严格的质量标准来确保船舶的安全和性能。
本文将围绕船舶建造施工工艺和质量标准进行论述。
一、设计与规划在船舶建造的初期阶段，专家需要对船舶的设计和规划进行详细的研究和分析。
设计人员需要考虑到船舶的用途、载货容量、航速等因素，选择合适的设计方案。
同时，在设计过程中需要遵循相关的船舶设计规范和标准，确保船舶的结构和强度满足安全要求。
二、原材料选择与质量控制船舶建造需要使用各种原材料，如钢材、铝材、塑料等。
选择和控制良好的原材料是确保船舶质量的关键。
相关行业规范和标准中规定了原材料的质量要求和检测方法，建造单位必须按照这些要求进行选材和质量控制。
三、制造工艺与工艺控制船舶建造施工工艺是保证船舶质量和性能的重要环节。
首先，制造工艺需要按照设计要求进行。
从船舶的组装、焊接、涂装等各个环节，都需要有详细的工艺规程和标准来指导。
制造单位必须掌握先进的工艺技术，确保船舶的每个环节都符合工艺要求。
四、船舶检测与验收船舶建造完成后，需要进行检测和验收工作。
检测包括对船舶的结构、强度、电气系统、舾装等各个方面进行测试，并使用非破坏性检测方法查找潜在的缺陷。
验收是一系列的程序化活动，包括检查建造记录、船上设备的安装、试验和调整等步骤。
检测和验收必须按照相关的船级社规范和标准进行，以确保船舶达到规定的质量和安全要求。
五、质量管理与追溯在整个船舶建造过程中，质量管理和追溯是非常重要的。
船舶建造单位应该建立完善的质量管理体系，包括制定标准化的工艺和质检程序、建立健全的档案和记录系统、实施质量控制和风险管理等。
循迹追溯是质量管理的一项重要工作，要求对船舶建造过程中的每个环节进行记录和跟踪，以便在出现质量问题时进行追查和处理。
六、环境与安全管理船舶建造施工过程中需要保持良好的环境和工作场所安全。
建造单位应制定相应的环境管理计划和安全管理规定，包括废物处理、危险品管理、消防安全等各个方面。
集装箱船建造工艺流程
集装箱船建造工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!集装箱船建造工艺流程集装箱船建造工艺流程：一、设计阶段：1.1 概念设计：确定船舶总体性能、尺寸、结构形式和主要系统方案。
船舶建造----施工要领(适合快速理解和适应船厂各个工序)
--船体建造和施工要领---------------一、概述：本船舶建造方案主要统筹和指导协调本船从设计开始至交船期间船舶建造各环节的相关工作，是我厂建造船舶的纲要文件。
本船为入ABS船级社的散货船，尾部单机单浆推进，甲板间4个30吨克令吊，折叠双扇液压舱盖；钢质船体，高强度钢占主结构70%，货舱区船体为纵骨架式，双底双壳结构,机舱和艏尖舱为横骨架式,设有球鼻艏。
（一）主要技术参数和特征：1．船型参数：总长： --垂向间长： -----型宽： ----------型深： ---------设计吃水： -----------结构吃水： ---------服务航速： ----------货舱：由6道水密舱壁分隔为5个货舱，其中3号货舱兼为压载舱。
2．结构参数：肋骨间距： ----- (600mm首/尾)主甲板距基线： ---------主甲板到A甲板： ----------其他生活区甲板： ---------驾驶甲板： ----------艏楼甲板： ---------主甲板梁拱： ---------双层底高度： ---------（二）船体分段划分及基本建造方针1.分段划分原则及方针：根据我厂的情况，采用‘平面分段与立体分段结合’的建造方针，实行：桁材和梁的小组--平（曲）面分段中组---立体分段大组---下水平台立体总段总组---坞内总段大合拢（搭载）的工艺流程；2．分段划分原则上为8米、10米或12 米；3.立体小分段的划分根据预制场地起重能力，原则上不得大于65吨，一般分段应控制在45吨左右；4．分段划分方式详见《分段划分图》；5．艉部分段和艏部分段的搭载分别先后在3#坞东预制场地进行，采用下水驳下水，最后在2#坞内对接合拢；6．尾段包括尾尖舱、机舱、NO.5货舱、NO.4货舱和NO.3货舱后部；7.首段包括首尖舱、NO.1货舱及内部锚链舱等结构、NO.2货舱、NO.3货舱前部；8.尾部上层建筑整体预制并进行预舾装，待船舶主体合拢后整体上船吊装（主甲板上第一层结构散装）；9.钢板定货基本尺寸：a.12mx2.4m和10mx2.4m为主b.10mx2.4m和9mx2.4m 和8mx2.4m10.船舶主体分段数量为225个，其中包括平面分段和立体分段；总段数量8个；（三）船舶建造重点考虑内容：1．首尖舱及球鼻首部位的制造工艺、精度控制、线形光顺等；2. 尾轴位置的建造工艺、精度控制、尾轴安装、尾轴镗孔等；3．舵系部分结构及安装调试等；4．甲板舱口围及舱盖液压动力系统的安装调试，舱口围板和舱盖的建造工艺、精度控制等。
3M—7TEU集装箱船船体建造施工工艺
135M —272TEU集装箱船船体建造施工工艺1、概述1-1本船船型为尖船、方船艉、双渠、四舵并设导流管装置，全船FR0~FR6 为艉尖舱；FR6~FR37为机舱；FR37~FR213为舱口大货舱；FR213~FR224为辅机舱；FR224~FR235为艏尖舱。
1-2本船船体建造按LR ”船级社《入级和建造规范》和有关法定检验技术规贝J； [ CCS质量检验]标准及图纸；生产设计工艺图纸；工艺文件要求等有关技术文件。
1-3主尺度：船长135.00M船宽11.40M型深3.95M满载吃水3.50M肋距：FR0~FR37 0.50MFR212~FR235FR37~FR212 0.60M梁拱0.20M1-4船体材料：⑴本船船体结构？用钢材为LR ”船级社认可的船用结构钢，应符合LR ”船1/ 15 级社《入级和建造规范》要求。
全船船用板材及型材，根据规格要求进行预处理。
⑵ 焊接材料①埋弧自动焊焊丝及焊剂选用H08A;选配焊剂431或430均可。
②CO2气保焊焊丝选用H08Mnzsi。
③手工焊焊条：船体合拢焊；主副机座、系缆设备及盘轮系、轴系等重要结构均采用E5015氐氢焊条，船体其它结构选用E3015酸性焊条。
1-5船体结构：本船主船体结构：FR0~6%单底、单舷侧、单甲板；FR6~37为单底、双舷侧、单甲板；FR37~213为双底、双舷侧、单甲板；FR213~224为双底、双舷侧、双甲板；FR224~235为双底、单舷侧、单甲板。
本船结构型式均横骨架式。
2、船体建造方案：根据本厂起重设备、生产场地、生产加工设备及船体分段转场运输，起吊能力等因素；⑴FR0~FR6艉分段采用反身建造法；⑵FR6~FR37机舱分段、船体分段采用反身建造法；其舷侧箱体采用卧式建造法；⑶FR37~FR21大货舱双层底分段采用正造法；其舷侧箱底分段采用卧式建2/ 15造法；⑷FR213~FR224辅机舱双层分段采用反身建造法；其舷侧箱体分段采用卧式建造法；其升高甲板及平台甲板平面分段和FR224~FR235艏分段均采用反身建造法。
船舶建造工艺流程简要介绍
船舶建造工艺流程简要介绍一、船舶建造工艺流程层次上的划分为：1、生产大节点：开工——上船台（铺底）——下水（出坞）——航海试验——完工交船生产大节点在工艺流程中是某工艺阶段的开工期（或上一个节点的完工期），工艺阶段一般说是两个节点间的施工期。
生产大节点的期限是编制和执行生产计划的基点，框定了船舶建造各工艺阶段的节拍和生产周期；节点的完成日也是船东向船厂分期付款的交割日。
2、工艺阶段：钢材予处理——号料加工——零、部件装配——分段装焊——船台装焊（合拢）——拉线镗孔——船舶下水——发电机动车——主机动车——系泊试验——航海试验——完工交船3、以上工艺阶段还可以进一步进行分解。
4、是以上工艺阶段是按船舶建造形象进度划分的，造船工艺流程是并行工程，即船体建造与舾装作业是并行分道组织，涂装作业安排在分道生产线的两个小阶段之间，船体与舾装分道生产线在各阶段接续地汇入壳舾涂一体化生产流程。
二、船舶建造的前期策划船舶设计建造是一项复杂的系统工程，在开工前船厂必须组织前期策划，一是要扫清技术障碍；二是要解决施工难点。
1、必须吃透“技术说明书”（设计规格书）。
技术说明书是船东提出并经双方技术谈判，以相应国际规范及公约为约束的船舶设计建造的技术要求。
船厂在新船型特别是高附加值船舶的承接中必须慎重对待：必须搞清重要设备运行的采用标准情况、关键技术的工艺条件要求，特别是要排查出技术说明书中暗藏的技术障碍（不排除某些船东存有恶意意图），2、对设计工作的组织。
船舶设计工作分三阶段组织进行——初步设计、详细设计、生产设计。
初步设计：是从收到船东技术任务书或询价开始，进行船舶总体方案的设计。
提供出设计规格说明书、总布置图、舯剖面图、机舱布置图、主要设备厂商表等。
详细设计：在初步设计基础上，通过对各个具体技术专业项目，进行系统原理设计计算，绘制关键图纸，解决设计中的技术问题，最终确定船舶全部技术性能、船体结构、重要材料设备选型和订货要求等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
船舶建造施工工艺
船舶建造是一个复杂而庞大的过程，其中施工工艺是确保船舶质量
和安全性的关键。
本文将介绍船舶建造中的几个主要施工工艺。
一、船体制造工艺
1. 钢板加工与焊接：船体的主要结构是由钢板构成的，因此钢板加
工与焊接是船舶建造中的重要工艺。
首先，要对大型钢板进行切割、
拼接和整形，以满足建造要求。
然后，采用焊接工艺将各个构件进行
连接，确保船体的结构强度和密封性。
2. 船坞建设：船坞是进行船舶建造的核心场所。
船坞的建设包括深
基坑开挖、浇筑船台地基、安装各项设备等工艺。
在船坞内，可以进
行船舶的各项组装、安装和测试工作。
3. 涂装与防腐：为了保护船体免受水流、海洋生物和腐蚀物的侵蚀，涂装和防腐是必不可少的工艺。
通过刷涂底漆、中间漆和面漆，可以
有效提高船体的耐用性和美观度。
二、舾装与设备安装工艺
1. 电气与自动化系统安装：船舶的电气与自动化系统是保证船舶正
常运行的重要组成部分。
在舾装阶段，需要安装电缆、开关、插座等
电气设备，并进行布线和连接。
同时，还需要对自动化仪器、传感器
等进行安装和调试。
2. 管道与通风系统安装：船舶的管道和通风系统包括给水管道、排水管道、燃油管道、空调通风系统等。
这些系统的安装需要严格按照设计要求进行，确保系统的正常运行和船舶内部环境的适宜性。
3. 船舶设备安装：船舶上涉及到各种设备，如发动机、推进器、锚具、舵机等。
在设备安装过程中，需要考虑设备的定位、安装和连接方式，确保其功能正常且与船舶其他系统协调配合。
三、舾装与内部装饰工艺
1. 船舱隔舱板安装：船舶内部的船舱需要安装隔舱板，以便划分出不同的区域。
隔舱板可以采用钢板、玻璃钢板和木质板材等材料，通过螺栓连接或焊接固定。
2. 内饰装饰工艺：为了提高船舶的舒适度和美观度，内部装饰工艺至关重要。
这包括墙壁、天花板、地板、家具等的安装和装饰处理，同时还需考虑船舶的防火、防水和隔音要求。
四、试航与交付工艺
1. 试航准备：在船舶建造完成后，需要进行试航前的准备工作。
这包括发动机和推进器的调试、航行设备的检查和校准、船体外观的清洁和维护等。
2. 试航测试：试航是测试船舶性能和安全性的重要环节。
通过进行不同速度和条件下的试航，可以评估船舶的操纵性、稳定性和船体的安全性。
3. 交付手续：在试航后，船舶建造方需要向船舶所有人交付船舶。
这包括移交船舶的文件、证书和保证金等手续。
综上所述，船舶建造施工工艺是确保船舶质量和安全性的关键。
从
船体制造到舾装与设备安装，再到舾装与内部装饰，每个施工工艺都
需要按照严格的规范进行操作，以确保船舶的正常运行和船员的安全。
通过合理的施工工艺，可以生产出性能卓越、安全可靠的船舶，为航
运业发展做出贡献。
