左岸岸坡导流洞进水口开挖施工方案
上报左岸导流洞K0+568~K0+598段施工方案
左岸导流洞K0+568~K0+598段施工方案一、因该段围岩比较发育,山体渗水严重,为保证洞口施工安全,采用超前管棚法(Φ48普通焊接钢管,长度L=6m,间距30cm,层间距20cm)进行支护。
先对上导进行开挖(上导高度为7米),采用挖掘机、手持风钻、风镐进行开挖,初次开挖50cm后,对岩壁进行素喷砼(C20砼,10cm厚),安装22kg/m轻轨格栅钢架,并用Φ25钢筋,间距30cm进行两榀钢架之间的焊接,打锁脚锚杆(Φ25钢筋,间距30cm)和径向锚杆(Φ25钢筋,间距2×2m,L=5m),挂网(φ6.5圆钢,间距20×20 cm)喷砼(C20砼,20cm厚)。
按此进行第2次循环作业。
上导开挖30m后再行开挖下导坑,采用台阶式开挖。
(附:每延米工程量表)二、该段洞门仰坡从拱顶以1:0.75的坡度进行刷坡,该段洞门边坡从隧洞底板高程以1:0.75的坡度进行刷坡。
该段边、仰坡采用挂网(φ6.5圆钢,间距20×20cm)锚杆(Φ25钢筋,间距3×3m,L=4.5m)处便道EL823.00),长度580m;第②段:由交通洞出口处至导流洞明洞下导坑底板(K0+568~K0+598,该处便道EL833.00),长度120m;第③段:由交通洞出口处至既有场内公路顺接,长度220m。
具体见图3:四、为了解决该段冲沟内排水问题,在该段冲沟洞轴线位置上游30米处设一道拦水坝(高度3米,宽度20米),在第②段施工便道未拉通之前,用2条长度为100m的PVC管将沟水直接引入南盘江中。
在第②段施工便道形成之后,在该便道一侧设置底宽为100cm,顶宽180cm,高度为100cm,厚度为40cm,长度为130m 的M7.5浆砌片石排水沟(见图4),工程量为200m3。
将上游水电九局砂石料加工系统排水和雨水直接排入南盘江。
水电站导流洞及左右岸岸坡开挖支护工程方案

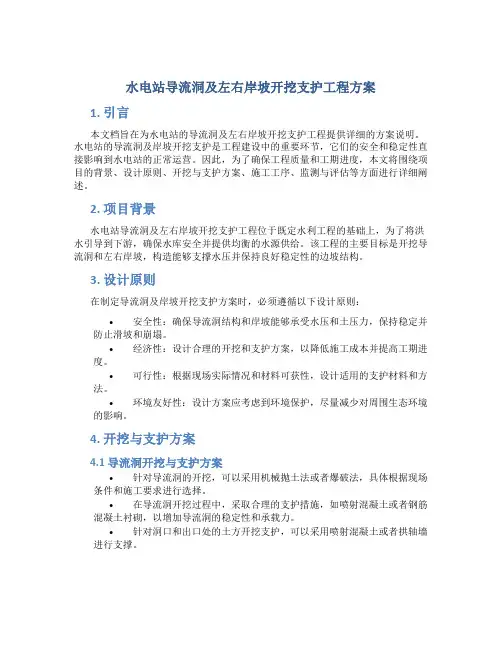

水电站导流洞及左右岸坡开挖支护工程方案1. 引言本文档旨在为水电站的导流洞及左右岸坡开挖支护工程提供详细的方案说明。
水电站的导流洞及岸坡开挖支护是工程建设中的重要环节,它们的安全和稳定性直接影响到水电站的正常运营。
因此,为了确保工程质量和工期进度,本文将围绕项目的背景、设计原则、开挖与支护方案、施工工序、监测与评估等方面进行详细阐述。
2. 项目背景水电站导流洞及左右岸坡开挖支护工程位于既定水利工程的基础上,为了将洪水引导到下游,确保水库安全并提供均衡的水源供给。
该工程的主要目标是开挖导流洞和左右岸坡,构造能够支撑水压并保持良好稳定性的边坡结构。
3. 设计原则在制定导流洞及岸坡开挖支护方案时,必须遵循以下设计原则:•安全性:确保导流洞结构和岸坡能够承受水压和土压力,保持稳定并防止滑坡和崩塌。
•经济性:设计合理的开挖和支护方案,以降低施工成本并提高工期进度。
•可行性:根据现场实际情况和材料可获性,设计适用的支护材料和方法。
•环境友好性:设计方案应考虑到环境保护,尽量减少对周围生态环境的影响。
4. 开挖与支护方案4.1 导流洞开挖与支护方案•针对导流洞的开挖,可以采用机械抛土法或者爆破法,具体根据现场条件和施工要求进行选择。
•在导流洞开挖过程中,采取合理的支护措施,如喷射混凝土或者钢筋混凝土衬砌,以增加导流洞的稳定性和承载力。
•针对洞口和出口处的土方开挖支护,可以采用喷射混凝土或者拱轴墙进行支撑。
4.2 左右岸坡开挖与支护方案•针对左右岸坡的开挖,根据土壤工程力学参数及稳定性分析,确定开挖坡度和工程尺寸。
•岸坡开挖采用逐层开挖法,确保施工安全。
•在岸坡开挖过程中,根据施工进展情况及时采取支护措施,如土工格栅、锚杆支护等,以增加岸坡的稳定性。
5. 施工工序为保证导流洞及左右岸坡开挖支护工程的顺利进行,需按以下施工工序进行操作:1.现场勘察与设计:包括土壤力学参数测试、结构设计、开挖坡度确定等。
2.施工准备:包括施工机械的购置与调试、材料准备、施工方案的编制。
导流洞开挖交底,
导流洞上层开挖、支护施工方案技术交底1、工程概况乌东德水电站左岸布置有两条导流隧洞,即左岸1#、2#导流隧洞,其进口位于红崖沟、大茶铺崩坡堆积体下游侧,出口与左岸电站尾水明渠结合。
两条导流隧洞洞身段平行布置,衬后断面尺寸为16.5m×24.0m(宽×高),轴线间距42m~50m,洞身段均由3个直线段和2个圆弧段组成,洞长分别为1702.717m和1630.021m。
洞身出口段与电站尾水隧洞结合,结合段高程为800.0m,结合段长度分别为334.2m、278.8m,洞内最大纵坡分别为1.131%和1.277%。
2、施工布置2.1供风导流洞洞身段施工供风则采用在支洞内扩挖的方式分别在左上1#和左下1#施工支洞共布置4个空压站,系统高峰总供风能力为1344m3/min。
2.2 供电分别在左上1#和左下1#支洞内布置2#、3#、4#、5#共四个变压站,每变压站安装两台变压器,总容量5000KVA。
成形洞段的照明采用65~100W节能灯沿洞轴线10m一盏进行;工作面采用2×2KW移动式地灯辅以1KW移动式碘钨灯进行照明。
2.3 供水2012年11月以前从金沙江直接抽取,后期则从发包人提供的供水接口处取水。
导流洞内供水主管采用DN150钢管挂壁布置,各工作面需水从主供水管接引。
2.4 通风系统根据施工现场实际情况及施工过程中影响因素的多面性,导流洞通风方式拟采用压入式通风,洞内通风接力。
分别在左岸低线路复线洞进洞处和5-4隧洞洞口处各安装1台轴流式通风机,进行压入式通风,洞内安装接力风机。
同时在导流洞上游段上部5-3隧洞和导流洞下游段上部左岸进厂交通洞各布置两条通风竖井,进行自然通风。
2.5 排水导流洞内施工期排水采取移动泵站与固定泵站相结合的方式进行抽排,并经污水沉淀池处理达标后排入金沙江。
移动式排水采取钢水箱配水泵抽排;固定排水泵站分别布置在4条支洞离主洞洞壁20m的外侧,排水泵站在支洞内扩挖形成(集水容量145m3)。
导流洞进口边坡开挖及防护施工方案_secret
导流洞进口边坡开挖及防护施工方案一、工程概况xx水电站位于xx省xx县唐央乡境内。
xx河地处青藏高原与云贵高原过渡地带,山脉走向近南北方向,受构造控制明显。
整个地势北高南低,河谷深切,滩多水急。
导流洞布置在坝址的左岸,导流洞河段呈微凸向右岸的反“S”形,河谷呈深切“V”形峡谷,两岸地形较完整。
导流洞涉及的地层主要为奥陶系下统人公组(O1r)的第二段(O1r2)、第三段(O1r3)及第四段(O1r4)。
第三段为灰-深灰色千枚化绢石、砂质板岩夹中厚-中层变质石英砂岩,为导流洞身段主要地层。
导流洞进口边坡地形自然坡度约37°。
表面为崩、坡积块碎石,边坡基岩为O1r3风化、卸荷的千枚化板岩夹变质石英砂岩(产状为N70°W/NE∠40°),岩层倾向坡内,为斜反向坡。
开挖边坡最大高达78m左右。
边坡底部处于弱风化、弱卸荷带,以IV类岩体为主,而上部则为强风化、强卸荷带,为V类岩体,边坡总体稳定性差。
二、主要工程项目及工程量进口边坡土石方明挖施工,包括1#导流洞进口边坡开挖,边坡防护工程、施工便道公路等范围的土石方明挖工程,其开挖工作内容包括:准备工作、场地清理、施工期排水、钻孔爆破、石碴的运输和堆放、边坡监测和防护、完工验收前的维护,将开挖可利用或废弃的土方运至指定的堆放地点并加以保护和处理,以及对废弃的碴场进行清理等工作。
本标各部位土石方明挖工程量见表一。
表一主要工程量表三、施工特点进口导流洞土石方工程施工特点如下:(1)导流洞进口边坡最大垂直开挖高度达约75m,地形陡峻,施工道路布置较困难,开挖与支护需同步进行,施工干扰大。
(2)导流洞进口土石方明挖施工场面较狭窄,地形较陡,工作面施工机械作业和施工布置难度较大。
(3)导流洞进口边坡以上部位的施工对下部低位便道的安全通行影响较大,施工安全防护和便道管制任务较重。
(4)导流洞进口开挖时,其它标段同时在进行施工,施工干扰大,安全隐患突出,需加强施工组织协调。
官地水电站左岸导流洞进出口洞脸开挖支护的设计与施工

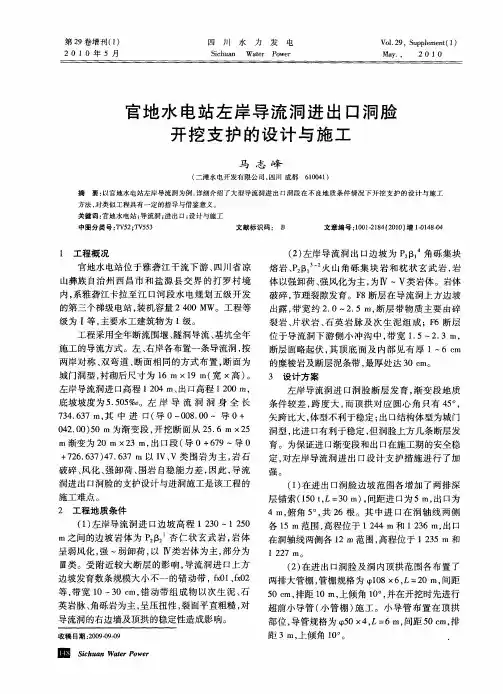

() 1 左岸导流洞进 口边坡高程 1 3 5 0~1 0 2 2 m之间的边坡岩体为 Pp 杏仁状玄武岩 , 2 岩体 呈弱风化 , 一 强 弱卸荷 , Ⅳ类岩体为主, 以 部分为 Ⅲ类 。受 附近 较 大断 层 的影 响 , 流 洞进 口上 方 导
边坡 发育数 条规模 大 小 不一 的错 动带 ,x 1f 2 fO 、 0 x
( ) 进 出 口洞 脸边 坡 范 围各 增 加 了两排 深 1在
层 锚索 (5 , 3 I, 10tL= 0I) 间距 进 口为 5m, 口为 T 出 4m, 角 5 , 2 俯 。共 6根 。其 中进 口在 洞 轴 线 两 侧
各 1 5m范 围 , 程位 于 12 4m 和 1 3 出 口 高 4 6m, 2
等, 带宽 1 3 m, 0~ 0c 错动带组成 物以次生泥 、 石
英 岩 脉 、 砾岩 为主 , 角 呈压扭 性 , 面平 直粗糙 , 裂 对 导流洞 的右边 墙及 顶拱 的稳定 性造 成影 响 。
收 稿 日期 :0 9 90 2 0 - -9 0
皿 Sha Wt Pw iu ar oe c n e r
3 设 计方 案
施工 的导流 方式 。左 、 右岸各 布 置一条 导流 洞 , 按 两岸 对称 、 双弯 道 、 面相 同 的方式 布 置 , 面为 断 断 城 门洞型 , 砌后 尺寸 为 1 ×1 宽 ×高 ) 衬 6m 9m( 。 左 岸 导流洞 进 口高程 1 0 出 口高程 120m, 4m、 2 0 底 坡 坡度 为 5 55 o .0 % 。左 岸 导 流 洞 洞 身 全 长
工程采 用全 年断 流 围堰 、 洞导流 、 隧 基坑 全年
熔岩 、: 火 山 角砾 集块 岩 和 枕 状 玄 武 岩 , PB 岩
水电站导流洞及左右岸岸坡开挖支护工程方案
水电站导流洞及左右岸岸坡开挖支护工程方案1. 引言水电站导流洞及左右岸岸坡开挖支护工程是水利工程建设中的重要环节。
本文档旨在提供一个详细的方案,涵盖了导流洞和岸坡的开挖支护设计、施工方法、材料选择和施工进度等方面,以确保工程的顺利实施和安全性。
2. 工程概况导流洞及左右岸岸坡开挖支护工程是为了完成水电站的导流工作,以确保大坝建设的安全进行。
导流洞的开挖支护工作是为了确保洞壁的稳定和洞内的安全通行。
左右岸岸坡的开挖支护则是为了保护岸坡的稳定性和防止倒塌。
3. 开挖支护设计3.1 导流洞开挖支护设计导流洞的开挖支护设计应考虑以下因素: - 洞壁的稳定性 - 导流洞内部的紧急通道设计 - 支护结构的选择3.2 左右岸岸坡开挖支护设计左右岸岸坡的开挖支护设计应考虑以下因素: - 岸坡的稳定性 - 岸坡土壤的排水和防水设计4. 施工方法4.1 导流洞开挖支护施工方法导流洞的开挖支护施工方法包括: - 挖掘机械的选择和使用 - 施工过程控制和监测 - 支护结构的施工方法4.2 左右岸岸坡开挖支护施工方法左右岸岸坡的开挖支护施工方法包括: - 岸坡开挖的施工工艺 - 岸坡支护结构的施工方法5. 材料选择5.1 导流洞开挖支护材料选择导流洞开挖支护材料的选择应考虑以下因素: - 材料的强度和耐候性 - 材料的安全性和环保性 - 材料的经济性和可获得性5.2 左右岸岸坡开挖支护材料选择左右岸岸坡开挖支护材料的选择应考虑以下因素: - 材料的抗渗性和防水性 -材料的抗裂性和耐久性6. 施工进度施工进度是确保工程顺利进行的关键因素,应制定详细的施工进度计划,并做好监测和调整工作。
7. 安全措施在开挖支护过程中,应严格执行安全操作规程,做好施工工地的安全保障工作,包括: - 人员的安全培训 - 安全设施的设置 - 安全监控和警示系统的安装和使用8. 结论水电站导流洞及左右岸岸坡开挖支护工程的顺利进行对于水利工程的成功建设至关重要。
导流洞进口段施工方案措施
导流洞进口段施工方案及施工措施左岸导流洞K0+000~K0+195断面型式为圆型,其中K0+000~K0+020段为渐变段,开挖半径为5.95m,衬砌后半径为5.00m,为Ⅴ类极差围岩,多为自然土及断层破碎带等不良地质。
为大跨度洞身开挖,土压力大,需进行强支护方能安全稳定进洞。
一、施工方案1、先行施作洞门砼。
开挖时采用挖掘机按设计尺寸位置挖出洞门位置,为避免对洞门仰坡及边坡的扰动,边坡及仰坡支护措施采用锚喷加挂钢筋网。
然后用双排注浆小导管超前预支护结合工字钢格栅支撑(见图1),锁定洞门后,立即浇筑洞门C25砼。
2、洞门施工完毕后,回填土至上导坑底标高,然后进行上导掘进,进洞K0+004以后视实际情况采取单排注浆小导管超前预支护结合工字钢支撑,锚喷加挂钢筋网。
二、掘进开挖方法1、开挖方法:开挖采用台阶分步法开挖,上导先行,实施小导管注浆超前预支护,工字钢格栅支撑及锚喷等手段。
2、钻孔:以气腿式凿岩机进行钻孔作业,用2m钻杆,初期进洞钻进为0.6m,进洞以后视围岩情况钻进0.8~1.5m左右,钻头采用Φ42钻头。
3、爆破:采用预裂爆破结合光面爆破,并按微震控制爆破设计,塑料导爆管非电起爆。
隧洞开挖施工中根据爆破设计,结合现场地质情况进行爆破试验并不断修正爆破参数,以达到最佳爆破效果。
成立爆破作业小组,实行定人、定位、定标准的岗位责任制,精细规范实施,其具体技术措施如下:(1)测量放线①隧道中线测桩之间距,直线上不超过10m、曲线上不超过5m,每50m设一水准点(BM),并在每排炮开钻前准确绘出开挖轮廓线、周边眼、掏槽眼等的具体位置;②每次测量放线时,对上次爆破断面进行检查,及时调整爆破参数,以达到最佳的爆破效果。
(2)钻孔作业注意事项①钻眼前,钻工要熟悉炮眼布置图,按照钻爆设计,根据围岩的变化可适当调整装药量;②定人、定位,对周边眼、掏槽眼由经验丰富的钻工司钻;③严格控制炮眼间距,周边眼间距不大于50cm。
水电站导流洞及左右岸岸坡开挖支护工程方案 (2)
水电站导流洞及左右岸岸坡开挖支护工程方案1. 引言水电站是利用水能转化为电能的重要设施,其中导流洞和岸坡的开挖支护工程是水电站建设过程中不可或缺的一部分。
本文将详细介绍水电站导流洞及左右岸岸坡开挖支护工程方案,包括施工前的调研与设计、开挖与支护工艺、施工过程控制措施以及施工后的检验和维护等内容。
2. 施工前的调研与设计在进行导流洞及岸坡开挖支护工程前,需要进行充分的调研和设计。
2.1 调研在调研阶段,需要对施工区域的地质情况、水文地质条件、地下水位和水力条件等进行详细的调查和分析。
通过对相关数据的收集和分析,确定施工的可行性和施工过程中可能遇到的困难和风险。
2.2 设计根据调研结果,对导流洞及岸坡的开挖和支护方案进行设计。
设计时需要考虑地质条件、水文地质条件以及施工时可能产生的地下水压力等因素,确保施工的安全性和有效性。
3. 开挖与支护工艺根据设计方案,进行导流洞及左右岸岸坡的开挖与支护工艺。
3.1 开挖工艺导流洞及左右岸岸坡的开挖可以采用机械开挖和爆破开挖两种方式。
具体选择哪种方式要根据现场的地质条件、岩石硬度、施工进度和安全要求等因素进行综合考虑。
3.2 支护工艺开挖完成后,需要对导流洞和岸坡进行支护。
常见的支护方式包括钢支撑、喷射混凝土、锚杆锚网等。
选择支护方式时,需要考虑施工期间的水压力、地下水位、岩石稳定性等因素,确保支护的稳定性和安全性。
4. 施工过程控制措施在施工过程中,需要采取一系列的控制措施,确保施工的安全和顺利进行。
4.1 安全措施施工期间需严格遵守安全操作规程,工人必须佩戴安全帽、安全绳等必要防护装备。
同时,对施工现场进行周边封闭,设立安全警示标志,确保周边人员和设备的安全。
4.2 施工进度控制根据施工计划编制详细的工序计划,明确每个工序的工期和工作内容。
及时调整施工进度,确保施工的高效进行。
4.3 质量控制在施工过程中,必须严格按照设计要求和相关标准进行操作和施工,确保施工质量的达标。
导流洞施工支洞开挖支护施工方案
贵州×××水电站工程导流洞施工支洞开挖支护×××有限公司×××水电站工程项目部×××年×××月×××日批准:审核:校核:编写:目录1概述 (1)1.1工程概况 (1)1.2地质条件 (1)2施工进度计划 (1)3施工布置 (1)3.1风、水、电布置 (1)3.2施工平台布置...................................................................................................... 错误!未定义书签。
3.3制浆站布置.......................................................................................................... 错误!未定义书签。
3.4钻孔设备配置...................................................................................................... 错误!未定义书签。
4灌浆材料控制 (3)5施工方法及措施 (3)5.1施工工艺 (4)5.2施工程序 (4)5.3施工方法 (4)6资源配置 (5)6.1主要劳动力配置 (5)6.2主要设备配置 (6)6.3主要材料计划 (6)7质量保证技术措施 (6)7.1组织措施 (6)7.2技术措施 (7)7.3技术资料管理措施 (7)8安全生产及文明施工措施 (7)导流洞施工支洞开挖支护施工方案1概述1.1工程概况导流洞施工支洞位于导流洞出口下游侧,全长165.36m,进口高程1256.00m,末端底板高程1244.05m,与导流洞0+481.96m桩号相交,平均底坡i=7.41%。
导流洞施工方案
第七章导流洞开挖施工1 工程简况1。
1工程简况左岸导流洞洞身段全长598。
631m,导流洞洞身断面型式为城门洞型,开挖断面尺寸:宽17。
9~24.883m,高22.75~26.15m,洞身段砼衬砌后尺寸:宽16m,高21m,衬砌厚度0。
8~2.3m。
主要由进口渐变段、进口直线段、转弯段、中间直线段、出口直线段组成,总开挖方量24.227万m3,砼衬砌方量4。
917万m3.导流洞开挖及砼衬砌主要通过施工支洞和施工导洞进行。
1。
2 主要工程量表1-1 龙滩水电站主体土建工程Ⅰ标主要工程量1。
3 施工情况导流洞施工因部位提交滞后2.5个月,于2001年9月2日开工进行导流洞施工支洞施工,开工后5#道路仍在施工过程中,导流洞施工受其影响开始进展缓慢;2001年11月6日进入导流洞主洞开挖,12月23日施工支洞全部完工;截止2002年3月8日,导流洞上断面导洞开挖548m,扩挖500m,完成洞挖工程量约6.2万m3.1.4 气象、水文条件红水河流域汛期为5~10月份,平枯水期为11月份至翌年4月份。
红水河流域洪水由暴雨形成。
坝区年最大洪水出现在6~10月份,其中主汛期6~8月份,洪水发生频繁。
由于左右岸道路施工及岩滩电站坝前水位影响造成河床水位涌高,水文条件的改变增加了导流洞施工的难度。
2主要施工措施(1)为改善通风条件加快施工进度,增加新的工作面,在导流洞出口段开挖上导洞以使导流洞与出口贯通,不仅改善了施工环境,同时作为部分进行中断面的开挖施工道路,缓解施工支洞运输强度,出口工作面洞挖2.3万m3。
(2)上断面开挖时开挖高度由8m调整到8.5m,同时两侧墙按超挖40cm控制,以利下部开挖边墙预裂钻孔施工,中、下断面边墙预裂采取一次成孔,孔深钻至距导流洞底板以上50cm,中、下断面开挖一次预裂,加快施工进度.(3)新增一个供风系统布置在导流洞出口5#公路旁,为中断面及下断面开挖提供施工用风,配备6台20 m3/min电动空压机、1台100m3/min电动空压机供风,总供风量220 m3/min.(4)洞身砼衬砌施工采用砼搅拌运输车和新增的混凝土泵送车,根据衬砌砼施工程序和赶工施工进度的要求,洞身衬砌砼的浇筑,拟配6台砼搅拌运输车、2台拖式混凝土泵机和新增加一台混凝土泵送车,减少浇筑辅助工序时间。
左岸导流隧洞扩挖施工技术措施
左岸1#2#导流隧洞扩挖施工方案1工程概述1#导流隧洞断面型式为方圆型,衬砌后断面尺寸为16m×21m,钢筋混凝土衬砌厚度为0.6m~1.8m,进口高程为EL.600m,洞长1067.84m,隧洞底坡为i=0.578%,出口高程EL.594m。
2#导流隧洞断面型式为方圆型,衬砌后断面尺寸为16m×21m,钢筋混凝土衬砌厚度为0.6m~1.8m,进口高程为EL.605m,导流隧洞洞身长1141.936m;与尾水隧洞结合段前隧洞底坡为i=3.81%,结合段后隧洞底坡为i=0,隧洞出口高程EL.576m。
工程筹建期间,1#、2#施工支洞间1#导流洞上层中导洞(8×7m)于2005年11月25日贯通,2#导流洞上层中导洞(8×7m)也计划于2005年12月底贯通。
在主体工程开工前,为了确保其施工关键线路,削减主体工程洞挖高峰强度,按照业主指示,拟对两支洞间的导流洞上层部分洞段在2005年12月期间进行扩挖,特制定本方案。
2编制依据按照设计图纸、设计通知及相应的规范标准进行施工方案编制,具体如下:(2)1#导流洞剖面图(3)2#导流洞剖面图(4)关于1#、2#导流洞进口布置优化调整的通知(设计通知单第2005-001号总第142号)(5)水电水利工程爆破施工技术规范(DL/T 5135-2001)(6)水工建筑物地下开挖工程施工技术规范(DL/T 5099-1999)3施工布置(1)施工道路:1#、2#导流洞上层扩挖支护主要利用1#、2#施工支洞上支洞分别作为上、下游施工段的施工通道。
(2)风水电:将1#2#导流洞上层中导洞内的风水电管线路拆除后,主要利用1#、2#施工支洞上支洞内现有管路、线路延伸至开挖支护工作面进行施工。
上游侧由于主要开挖工作面由原来的3个增加至4个(同时掌子面光爆钻孔数量增加),前期的压风站总风量需由80m3/min扩容至120m3/min,同时前期800KVA的变压器负荷超限,为满足开挖施工需要,需再新增设500KVA变压器,压风站扩容后重新接风管至新开工作面。
一级水电站左岸开挖施工组织设计方案
