4_20mA压力变送器的电路设计
压力传感器4-20mA、RS485压力变送器、模拟量压力变送器
压力传感器4-20mA 、RS485压力变送器、模拟量压力变送器压力传感器4-20mA （RS485压力变送器）是把带隔离的硅压阻式压力敏感元件封装于不锈钢壳体内制作而成。
它能将感受到的液体或气体压力转换成标准的电信号对外输出，压力传感器4-20mA （RS485压力变送器）广泛应用于供/排水、热力、石油、化工、冶金等工业过程现场测量和控制。
压力传感器性能指标：测量介质：液体或气体（对不锈钢壳体无腐蚀） 量程：0-1MPa精度等级：0.1%FS 、0.5%FS （可选） 稳定性能：±0.05%FS/年；±0.1%FS/年 输出信号：RS485、4~20mA （可选） 过载能力：150%FS零点温度系数：±0.01%FS/℃ 满度温度系数：±0.02%FS/℃ 防护等级：IP68 环境温度：-10℃～80℃ 存储温度：-40℃～85℃ 供电电源：9V ～36V DC ； 结构材料：外壳：不锈钢1Cr18Ni9Ti 密封圈：氟橡胶膜片：不锈钢316L 电缆：φ7.2mm 聚氨酯专用电缆◆标准螺纹引压测量方式。
◆ 全不锈钢结构，防护等级IP68。
◆ 测量精度高达0.1级。
◆ RS485、4~20mA 输出可选。
◆ 聚氨酯专业电缆，耐高温、耐腐蚀。
压力变送器器DATA-52系列电气连接：外形尺寸：单位：mmDATA-52系列压力传感器接口螺纹：标准M20×1.5或G1/2。
产品选型：产品型号精度 通讯接口 备注DATA-5201 0.5% RS485 1.订货时，请说明量程。
2.产品标配2米电缆，超出部分需另付费用。
DATA-5202 0.5% 4~20mA DATA-52110.1%RS485红色蓝色 黄色 白色电源+ 电源- RS485(A)输出 RS485(B)输出蓝色红色电源+ 4~20mA 输出RS485输出接线图（四线制） 4~20mA 输出接线图（两线制）DATA-52系列压力变送器DATA-52系列压力变送器。
4-20mA-0-5V转换电路
4-20mA/0-5V转换电路讨论专题作者：佚名 来源：本站整理 发布时间：2009-11-20 16:36:11为了满足模拟前端设计的需要，本专区特此推出模拟前端设计应用专题进行讨论。
希望模拟高手或有经验的工程师们进来一起讨论和分享设计心得。
这只是我们微控技术论坛的模拟前端一个新的开端，也是新的一个尝试。
同时我们也会结合MSP430单片机、ADC前端电路一起结合讨论。
以下是我们开始的第一个专题：<<关于4-20mA/0-5V转换电路>>，大家可以就这个话题发表你的成功设计经历和成功硬件电路....。
引言<<4～20mA传感器数据处理新途径>> 秦严定 迟文焕在单片机控制的许多应用场合，都要使用传感器来将单片机不能直接测量的信号转换成单片机可以处理的电模拟信号，如压力传感器、温度传感器、流量传感器等。
早期的传感器大多为电压输出型，即将测量信号转换为0-5V电压输出，通过模拟数字转换电路转换为数字信号供单片机读取、控制。
但在信号需要远距离传输或使用环境中电网干扰较大的场合，电压输出型传感器的使用受到了限制，暴露了抗干扰能力较差等缺点，而电流输出型传感器以其具有较高的抗干扰能力得到了广泛应用。
电压输出型压力传感器抗干扰能力差，有时输出的直流电压上还叠加有交流成分，使单片机产生误判断，控制出现错误，严重时还会损坏设备。
如测压范围为以0～35Mpa的输出压力传感器为例进行叙述。
对于输出0～20mA的传感器0mA电流对应0MPa压力值，输出4～20mA的传感器4mA电流对应0MPa压力值，两类传感器的20mA电流都对应35MPa压力值。
对于输出0～20mA的传感器，在电路设计上我们只需选择合适的降压电阻，通过A/D转换器直接将电阻上的电压转换为数字信号即可，电路调试及数据处理都比较简单。
对于输出4～20mA的传感器，电路调试及数据处理上都比较烦琐。
但这种传感器能够在传感器线路不通时，通过是否能检测到正常范围内的电流，判断电路是否出现故障，因此使用更为普遍。
压力变送器
目录摘要 (3)1、压力变送器 (4)1.1压力变送器的工作原理 (4)1.2压力变送器的分类 (4)1.2.1电容式压力变送器 (4)1.2.2 扩散硅差压变送器 (6)2、具体电路分析 (8)2.1 整体框图设计 (8)2.2 电源电路 (8)2.3 单片机最小系统电路 (9)2.4、 4-20MA电流转换电压电路 (10)2.4.1、最简单的4～20mA输入1～5V输出的I/V转换电路 (10)2.4.2、 LM324组成的4～20mA输入1～5V输出的I/V转换电路 (11)2.5 数码管的驱动电路 (13)2.6 运放及模数转换电路 (14)2.6.1、Op07的介绍 (14)2.6.2、ADC0809的介绍 (15)2.6.3、系统电路图 (16)2.7、总电路图 (17)3、程序流程图 (19)4、致谢总结 (20)参考文献 (20)摘要：压力的测量在现在工业生产中占有极为重要的地位，压力变送器是测量压力的一个极为重要的器件，它可以经过内部转换，把压力变为4～20MA的电流输出，本次课设就是利用压力变送器，设计一个简单的测压装置，并对其内部电路进行分析，经过电流转换，和单片机进行处理，可以直接用数码管显示压力的大小。
关键词：压力变送器、A/D转换、LM324、OP07Abstract:The measurement of pressure in now occupies the industrial production is very important position. Pressure transmitter is measuring the pressure of a very important device. Tt can by internal transformation, the pressure into 4 ~ 20 MA's current output. This course is set by using pressure transmitter. Design a simple pressure measuring device, and the internal circuit analysis, after current transition, and SCM processing, can be directly with a digital pipe display the size of the pressure.Keywords: pressure transmitter, A/D conversion, LM324, OP071、压力变送器压力传感器是工业实践中最为常用的一种传感器，其广泛应用于各种工业自控环境，涉及水利水电、铁路交通、智能建筑、生产自控、航空航天、军工、石化、油井、电力、船舶、机床、管道等众多行业，压力变送器是压力传感器的一种，由于其精度高，在现代社会中有着越来越广泛的应用。
图解压力变送器两线制、三线制、四线制接线方式
图解压力变送器两线制、三线制、四线制接线方式两线制、三线制、四线制压力变送器接线方式首先，我们先看一下它们的定义两线制：两根线及传输电源又传输信号，也就是传感器输出的负载和电源是串联在一起的，电源是从外部引入的，和负载串联在一起来驱动负载。
三线制：三线制传感器就是电源正端和信号输出的正端分离，但它们共用一个COM端。
四线制：电源两根线，信号两根线。
电源和信号是分开工作的。
几线制的称谓，是在两线制变送器诞生后才有的。
这是电子放大器在仪表中广泛应用的结果，放大的本质就是一种能量转换过程，这就离不开供电。
因此先出现的是四线制的变送器；即两根线负责电源的供应，另外两根线负责输出被转换放大的信号（如电压、电流、等）。
但目前，很多变送器采用二线制。
下面，我们就来具体看看不同线制变送器的差异有哪些？不同线制变送器的差异一、两线制要实现两线制变送器，必须要同时满足以下条件：1. V≤Emin-ImaxRLmax变送器的输出端电压V等于规定的低电源电压减去电流在负载电阻和传输导线电阻上的压降。
2. I≤Imin变送器的正常工作电流I必须小于或等于变送器的输出电流。
3. P＜Imin(Emin-IminRLmax)变送器的小消耗功率P不能超过上式，通常＜90mW。
式中：Emin=低电源电压，对多数仪表而言Emin=24(1-5%)=22.8V，5%为24V电源允许的负向变化量；Imax=20mA；Imin=4mA；RLmax=250Ω+传输导线电阻。
如果压力变送器在设计上满足了上述的三个条件，就可实现两线制传输。
所谓两线制即电源、负载串联在一起，有一公共点，而现场变送器与控制室仪表之间的信号联络及供电仅用两根电线，这两根电线既是电源线又是信号线。
两线制变送器由于信号起点电流为4mA DC，为变送器提供了静态工作电流，同时仪表电气零点为4mA DC，不与机械零点重合，这种“活零点”有利于识别断电和断线等故障。
而且两线制还便于使用安全栅，利于安全防爆。

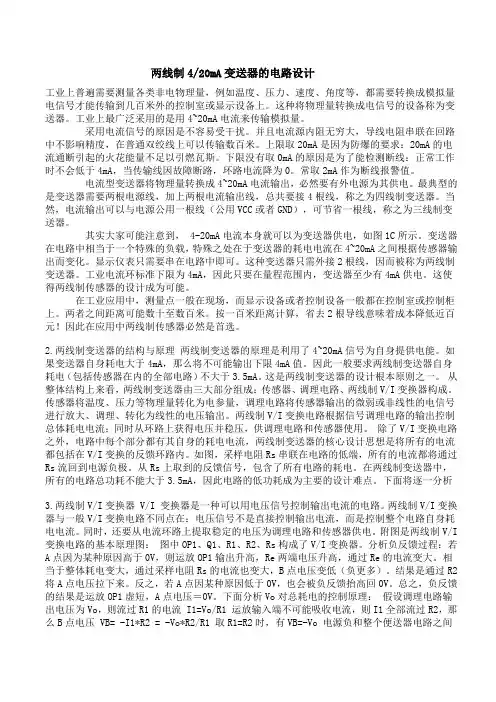

两线制4-20mA变送器的电路设计
两线制4/20mA变送器的电路设计工业上普遍需要测量各类非电物理量，例如温度、压力、速度、角度等，都需要转换成模拟量电信号才能传输到几百米外的控制室或显示设备上。
这种将物理量转换成电信号的设备称为变送器。
工业上最广泛采用的是用4~20mA电流来传输模拟量。
采用电流信号的原因是不容易受干扰。
并且电流源内阻无穷大，导线电阻串联在回路中不影响精度，在普通双绞线上可以传输数百米。
上限取20mA是因为防爆的要求：20mA的电流通断引起的火花能量不足以引燃瓦斯。
下限没有取0mA的原因是为了能检测断线：正常工作时不会低于4mA，当传输线因故障断路，环路电流降为0。
常取2mA作为断线报警值。
电流型变送器将物理量转换成4~20mA电流输出，必然要有外电源为其供电。
最典型的是变送器需要两根电源线，加上两根电流输出线，总共要接4根线，称之为四线制变送器。
当然，电流输出可以与电源公用一根线（公用VCC或者GND），可节省一根线，称之为三线制变送器。
其实大家可能注意到， 4-20mA电流本身就可以为变送器供电，如图1C所示。
变送器在电路中相当于一个特殊的负载，特殊之处在于变送器的耗电电流在4~20mA之间根据传感器输出而变化。
显示仪表只需要串在电路中即可。
这种变送器只需外接2根线，因而被称为两线制变送器。
工业电流环标准下限为4mA，因此只要在量程范围内，变送器至少有4mA供电。
这使得两线制传感器的设计成为可能。
在工业应用中，测量点一般在现场，而显示设备或者控制设备一般都在控制室或控制柜上。
两者之间距离可能数十至数百米。
按一百米距离计算，省去2根导线意味着成本降低近百元！因此在应用中两线制传感器必然是首选。
2.两线制变送器的结构与原理两线制变送器的原理是利用了4~20mA信号为自身提供电能。
如果变送器自身耗电大于4mA，那么将不可能输出下限4mA值。
因此一般要求两线制变送器自身耗电（包括传感器在内的全部电路）不大于3.5mA。
4-20mA变送器的电路设计
4-20mA变送器的电路设计工业上普遍需要测量各类非电物理量，例如温度、压力、速度、角度等，都需要转换成模拟量电信号才能传输到几百米外的控制室或显示设备上。
这种将物理量转换成电信号的设备称为变送器。
工业上最广泛采用的是用4~20mA电流来传输模拟量。
采用电流信号的原因是不容易受干扰。
并且电流源内阻无穷大，导线电阻串联在回路中不影响精度，在普通双绞线上可以传输数百米。
上限取20mA是因为防爆的要求：20mA的电流通断引起的火花能量不足以引燃瓦斯。
下限没有取0mA的原因是为了能检测断线：正常工作时不会低于4mA，当传输线因故障断路，环路电流降为0。
常取2mA作为断线报警值。
电流型变送器将物理量转换成4~20mA电流输出，必然要有外电源为其供电。
最典型的是变送器需要两根电源线，加上两根电流输出线，总共要接4根线，称之为四线制变送器。
当然，电流输出可以与电源公用一根线（公用VCC或者GND），可节省一根线，称之为三线制变送器。
其实大家可能注意到， 4-20mA电流本身就可以为变送器供电，如图1C所示。
变送器在电路中相当于一个特殊的负载，特殊之处在于变送器的耗电电流在4~20mA之间根据传感器输出而变化。
显示仪表只需要串在电路中即可。
这种变送器只需外接2根线，因而被称为两线制变送器。
工业电流环标准下限为4mA，因此只要在量程范围内，变送器至少有4mA供电。
这使得两线制传感器的设计成为可能。
在工业应用中，测量点一般在现场，而显示设备或者控制设备一般都在控制室或控制柜上。
两者之间距离可能数十至数百米。
按一百米距离计算，省去2根导线意味着成本降低近百元！因此在应用中两线制传感器必然是首选。
1.两线制变送器的结构与原理两线制变送器的原理是利用了4~20mA信号为自身提供电能。
如果变送器自身耗电大于4mA，那么将不可能输出下限4mA值。
因此一般要求两线制变送器自身耗电（包括传感器在内的全部电路）不大于3.5mA。
这是两线制变送器的设计根本原则之一。
4-20ma供电电路工作原理
4-20ma供电电路工作原理4-20mA供电电路工作原理一、引言4-20mA供电电路是一种常用的工业控制领域中的传感器供电和信号传输方式。
本文将介绍4-20mA供电电路的工作原理及其在工业控制系统中的应用。
二、工作原理1. 电流模拟量信号4-20mA供电电路是基于电流模拟量信号的传输方式。
在这种方式下，传感器输出的信号被转换成相应的电流值，然后通过电路传输到控制系统中进行处理和分析。
2. 电流变送器为了将传感器的信号转换为电流模拟量信号，通常需要使用电流变送器。
电流变送器通常由电流源、电阻和传感器组成。
电流源为电路提供稳定的电流，而电阻则用于控制电流的大小，使其在4-20mA 范围内变化。
传感器的输出信号通过电阻与电流源相连接，形成了一个闭合的电流回路。
3. 电流传输在4-20mA供电电路中，电流的大小代表了传感器输出信号的大小。
当传感器输出为最小值时，电流为4mA；当传感器输出为最大值时，电流为20mA。
通过改变电流的大小，可以实现对传感器信号的精确传输。
4. 电流计算在控制系统中，接收到电流模拟量信号后，需要进行电流转换以获得对应的传感器信号值。
通常，使用电流计算器进行计算。
电流计算器根据电流模拟量信号的范围和变化规律，将电流转换为相应的传感器信号值。
三、应用场景4-20mA供电电路在工业控制系统中有广泛的应用。
以下是几个常见的应用场景：1. 温度测量在温度测量中，温度传感器通常输出电压信号。
通过将电压信号转换为电流模拟量信号，可以更好地适应工业环境中的干扰和电阻变化。
4-20mA供电电路能够稳定地传输温度信号，保证测量的准确性和可靠性。
2. 压力监测压力传感器通常输出电阻信号。
通过将电阻信号转换为电流模拟量信号，可以减小电阻变化对信号传输的影响。
4-20mA供电电路能够传输精确的压力信号，实现对压力变化的监测和控制。
3. 液位检测液位传感器通常输出电容信号或电阻信号。
通过将电容信号或电阻信号转换为电流模拟量信号，可以提高信号传输的稳定性和可靠性。
科姆龙变频器空压机变频改造参数设置4-20mA
交流三相380VM KV2000-+压力传感器V224V GND COMFWDX1W V U TSR电机注明：压力变送器的“1”接24V 端。
“2”接V2。
参数设置：F001=60---150(根据电机功率大小设定)F002=60---150F015=45---50F016=30F027=60(根据现场压力大小设定，压力变送器为1Mpa)F030=0F031=1F039=0.0（键盘启动） 2.0（外部端子启动）F040=40F041=50F073=0.2F075=300F076=300 F091=220 F092=1023注明：压力变送器的“1”接24V端。
“2”接V2。
参数设置：F001=60.0---150.0(根据电机功率大小设定) : 启动加速时间，单位秒F002=60.0---150.0 ：加速时间，单位秒F015=45---50：上限频率，单位HzF016=30：下限频率，单位HzF027=60(根据现场压力大小设定，压力变送器为1Mpa)，压力给定百分比F030=0：减速停机F031=1：禁止反转F039=0.0（键盘启动） 2.0（外部端子启动）：接三角形接触器辅助触点F040=40 ：频率来源，PID闭环反馈给定F041=50：X1端子功能，PID功能启动F073=0.2：PID输入选择，小数点前的0代表PID设定来源为F027，小数点后面的2表示PID反馈值来源V2端子4-20mA信号，此时控制板跳线JP2拨到上面20mA位置F075=300 ：PID的P增益F076=300 ：PID的I增益F091=220 ：V2输入下限阀值F092=1023：V2输入上限。
两线制4-20mA变送器的电路设计
两线制4/20mA变送器的电路设计工业上普遍需要测量各类非电物理量，例如温度、压力、速度、角度等，都需要转换成模拟量电信号才能传输到几百米外的控制室或显示设备上。
这种将物理量转换成电信号的设备称为变送器。
工业上最广泛采用的是用4~20mA电流来传输模拟量。
采用电流信号的原因是不容易受干扰。
并且电流源内阻无穷大，导线电阻串联在回路中不影响精度，在普通双绞线上可以传输数百米。
上限取20mA是因为防爆的要求：20mA的电流通断引起的火花能量不足以引燃瓦斯。
下限没有取0mA的原因是为了能检测断线：正常工作时不会低于4mA，当传输线因故障断路，环路电流降为0。
常取2mA作为断线报警值。
电流型变送器将物理量转换成4~20mA电流输出，必然要有外电源为其供电。
最典型的是变送器需要两根电源线，加上两根电流输出线，总共要接4根线，称之为四线制变送器。
当然，电流输出可以与电源公用一根线（公用VCC或者GND），可节省一根线，称之为三线制变送器。
其实大家可能注意到， 4-20mA电流本身就可以为变送器供电，如图1C所示。
变送器在电路中相当于一个特殊的负载，特殊之处在于变送器的耗电电流在4~20mA之间根据传感器输出而变化。
显示仪表只需要串在电路中即可。
这种变送器只需外接2根线，因而被称为两线制变送器。
工业电流环标准下限为4mA，因此只要在量程范围内，变送器至少有4mA供电。
这使得两线制传感器的设计成为可能。
在工业应用中，测量点一般在现场，而显示设备或者控制设备一般都在控制室或控制柜上。
两者之间距离可能数十至数百米。
按一百米距离计算，省去2根导线意味着成本降低近百元！因此在应用中两线制传感器必然是首选。
2.两线制变送器的结构与原理两线制变送器的原理是利用了4~20mA信号为自身提供电能。
如果变送器自身耗电大于4mA，那么将不可能输出下限4mA值。
因此一般要求两线制变送器自身耗电（包括传感器在内的全部电路）不大于3.5mA。
4-20mA 变送器 电路 设计
4-20mA 变送器电路设计2009-11-27 10:074-20mA 变送器电路设计1 工业上普遍需要测量各类非电物理量，例如温度、压力、速度、角度等，都需要转换成模拟量电信号才能传输到几百米外的控制室或显示设备上。
这种将物理量转换成电信号的设备称为变送器。
工业上最广泛采用的是用4~20mA电流来传输模拟量。
采用电流信号的原因是不容易受干扰。
并且电流源内阻无穷大，导线电阻串联在回路中不影响精度，在普通双绞线上可以传输数百米。
上限取20mA是因为防爆的要求：20mA的电流通断引起的火花能量不足以引燃瓦斯。
下限没有取0mA的原因是为了能检测断线：正常工作时不会低于4mA，当传输线因故障断路，环路电流降为0。
常取2mA作为断线报警值。
电流型变送器将物理量转换成4~20mA电流输出，必然要有外电源为其供电。
最典型的是变送器需要两根电源线，加上两根电流输出线，总共要接4根线，称之为四线制变送器。
当然，电流输出可以与电源公用一根线（公用VCC或者GND），可节省一根线，称之为三线制变送器。
其实大家可能注意到， 4-20mA电流本身就可以为变送器供电，如图1C所示。
变送器在电路中相当于一个特殊的负载，特殊之处在于变送器的耗电电流在4~20mA之间根据传感器输出而变化。
显示仪表只需要串在电路中即可。
这种变送器只需外接2根线，因而被称为两线制变送器。
工业电流环标准下限为4mA，因此只要在量程范围内，变送器至少有4mA供电。
这使得两线制传感器的设计成为可能。
在工业应用中，测量点一般在现场，而显示设备或者控制设备一般都在控制室或控制柜上。
两者之间距离可能数十至数百米。
按一百米距离计算，省去2根导线意味着成本降低近百元！因此在应用中两线制传感器必然是首选。
1.两线制变送器的结构与原理两线制变送器的原理是利用了4~20mA信号为自身提供电能。
如果变送器自身耗电大于4mA，那么将不可能输出下限4mA值。
因此一般要求两线制变送器自身耗电（包括传感器在内的全部电路）不大于3.5mA。
4-20ma工作原理剖析
4-20ma一般仪器仪表的信号电流都为4-20mA，指最小电流为4mA,最大电流为20mA 。
传输信号时候，要考虑到导线上也有电阻，如果用电压传输则会在导线的产生一定的压降，那接收端的信号就会产生一定的误差了！所以使用电流信号作为变送器的标准传输！中文名4-20ma最小电流4mA最大电流20mA特点具有传感器的线性化电路概述一般仪器仪表的信号电流都为4-20mA，指最小电流为4mA,最大电流为20mA 。
传输信号时候，要考虑到导线上也有电阻，如果用电压传输则会在导线的产生一定的压降，那接收端的信号就会产生一定的误差了！所以使用电流信号作为变送器的标准传输！那么为什么选择4-20mA而不是0-20mA呢？为了减少接线的复杂性，传感器选择2线要比多线简单的多，2线既要传输信号，又要给传感器供电，所以设计者从中盗窃4mA 电流给传感器放大电路供电，这样4-20mA的标准就确定了。
4~20mA电流环工作原理在工业现场，用一个仪表放大器来完成信号的调理并进行长线传输，会产生以下问题：第一，由于传输的信号是电压信号，传输线会受到噪声的干扰；第二，传输线的分布电阻会产生电压降；第三，在现场如何提供仪表放大器的工作电压也是个问题。
为了解决上述问题和避开相关噪声的影响，我们用电流来传输信号，因为电流对噪声并不敏感。
4～20mA的电流环便是用4mA表示零信号，用20mA表示信号的满刻度，而低于4mA高于20mA的信号用于各种故障的报警。
4～20mA电流环有两种类型：二线制和三线制。
当监控系统需要通过长线驱动现场的驱动器件如阀门等时，一般采用三线制变送器，这里XTR位于监控的系统端，由系统直接向XTR供电，供电电源是二根电流传输线以外的第三根线。
二线系统是XTR和传感器位于现场端，由于现场供电问题的存在，一般是接收端利用4～20mA的电流环向远端的XTR供电，通过4～20mA来反映信号的大小。
4～20mA产品的典型应用是传感和测量应用。
压力传感器4-20mA、RS485压力变送器、模拟量压力变送器
压力传感器4-20mA 、RS485压力变送器、模拟量压力变送器压力传感器4-20mA （RS485压力变送器）是把带隔离的硅压阻式压力敏感元件封装于不锈钢壳体内制作而成。
它能将感受到的液体或气体压力转换成标准的电信号对外输出，压力传感器4-20mA （RS485压力变送器）广泛应用于供/排水、热力、石油、化工、冶金等工业过程现场测量和控制。
压力传感器性能指标：测量介质：液体或气体（对不锈钢壳体无腐蚀） 量程：0-1MPa精度等级：0.1%FS 、0.5%FS （可选） 稳定性能：±0.05%FS/年；±0.1%FS/年 输出信号：RS485、4~20mA （可选） 过载能力：150%FS零点温度系数：±0.01%FS/℃ 满度温度系数：±0.02%FS/℃ 防护等级：IP68 环境温度：-10℃～80℃ 存储温度：-40℃～85℃ 供电电源：9V ～36V DC ； 结构材料：外壳：不锈钢1Cr18Ni9Ti 密封圈：氟橡胶膜片：不锈钢316L 电缆：φ7.2mm 聚氨酯专用电缆◆标准螺纹引压测量方式。
◆ 全不锈钢结构，防护等级IP68。
◆ 测量精度高达0.1级。
◆ RS485、4~20mA 输出可选。
◆ 聚氨酯专业电缆，耐高温、耐腐蚀。
压力变送器器DATA-52系列电气连接：外形尺寸：单位：mmDATA-52系列压力传感器接口螺纹：标准M20×1.5或G1/2。
产品选型：产品型号精度 通讯接口 备注DATA-5201 0.5% RS485 1.订货时，请说明量程。
2.产品标配2米电缆，超出部分需另付费用。
DATA-5202 0.5% 4~20mA DATA-52110.1%RS485红色蓝色 黄色 白色电源+ 电源- RS485(A)输出 RS485(B)输出蓝色红色电源+ 4~20mA 输出RS485输出接线图（四线制） 4~20mA 输出接线图（两线制）DATA-52系列压力变送器DATA-52系列压力变送器。
二线制变送器的电路设计
二线制变送器的电路设计【摘要】本文通过实际的电路设计，对二线制仪表设计的重点部分，电源设计和电流环电路设计，提供了详尽的解决方案和实用电路设计，通过新型微功耗器件TLC5615/MAX409A的应用，为二线制4-20mA电流环输出电路的设计，提供一种高精度、超低功耗的设计电路。
【关键词】二线制；电源；TLC5615；MAX409A；功耗1.引言二线制仪表，是将工业现场的检测信号，如温度、压力、速度、流量等参数，转换为4-20mA的电流信号，传送到远距离外的控制室，以便于对生产过程进行控制。
由于电流信号对噪声不敏感，不易受寄生热电偶和温漂的影响，普通双绞线上可以传输几百米距离，利用250Ω取样电阻就可以将4-20mA电流信号变为1-5V的电压信号，不受传输线的电阻影响。
同时，二线制仪表符合本安防爆的要求，即24V/20mA的电流通断不足以引燃瓦斯爆炸，所以在化工、煤矿、石油天然气等领域的应用越来越广泛。
同时二线制变送器具有布线简单的特点。
由于二线制仪表，本身由电流环路供电，所以电流环仅能提供4mA以下的电流为仪表供电，所以对仪表的功耗提出苛刻要求，不能采用常规的方法进行电路设计，为设计人员带来了困难，如何能设计出高性能、高精度的二线制智能仪表，是目前国内许多厂家迫切需要解决的问题。
本文对二线制仪表通用的电源设计和电流环电路设计，进行了详尽的理论分析，结合多年的工业现场的实际应用，提供了简洁实用的应用电路，采用此电路设计生产的二线制超声波物位计，经多家工业现场实际验证，性能稳定，产品输出电流精度满足设计要求。
2.二线制变送器系统方框图如图1所示，4-20mA电流环路输入的24V电压，经过电源单元转换为5V 精密电源，为整个系统供电。
主控单元控制超声波的发射和回波信号处理，然后将处理的测量数据，通过D/A和V/I转换单元，输出4-20mA电流，接收端通过负载电阻（250欧姆）取出电压信号，同时与电流环24V电源地相连构成回路。
4-20ma工作原理
4~20mA电流环工作原理2008-04-07 22:40在工业现场，用一个仪表放大器来完成信号的调理并进行长线传输，会产生以下问题：第一，由于传输的信号是电压信号，传输线会受到噪声的干扰；第二，传输线的分布电阻会产生电压降；第三，在现场如何提供仪表放大器的工作电压也是个问题。
为了解决上述问题和避开相关噪声的影响，我们用电流来传输信号，因为电流对噪声并不敏感。
4～20mA的电流环便是用4mA表示零信号，用20mA表示信号的满刻度，而低于4mA高于20mA的信号用于各种故障的报警。
4～20mA电流环有两种类型：二线制和三线制。
当监控系统需要通过长线驱动现场的驱动器件如阀门等时，一般采用三线制变送器，这里XTR位于监控的系统端，由系统直接向XTR供电，供电电源是二根电流传输线以外的第三根线。
二线系统是XTR和传感器位于现场端，由于现场供电问题的存在，一般是接收端利用4～20mA的电流环向远端的XTR供电，通过4～20mA来反映信号的大小。
4～20mA产品的典型应用是传感和测量应用，见图1。
在工业现场有许多种类的传感器可以被转换成4～20mA的电流信号，TI拥有一些很方便的用于RTD和电桥的变送器芯片。
由于TI的变送器芯片含有通用的功能电路比如电压激励源、电流激励流、稳压电路、仪表放大器等，所以可以很方便地把许多传感器的信号转化为4～20mA的信号。
图1 (略)电桥传感器的大多数应用是用于测量压力。
在一个实际电路中，如果惠斯登电桥每条臂上的电阻为2k ，那么无论从激励电压端或差分输出端看进去，它的等效电阻都是2k 。
在没有压力的时候，它的电桥是平衡的，输出电压为0。
当施加压力时，由于电桥失衡，会产生一个差分电压，差分电压便会反映这个压力的大小。
满度和色调是压力传感器的两个主要技术指标，现实世界里使用着的传感器都存在着一定的非线性，它的输出电压会随着温度的变化而变化。
输出电压随温度的变化不是线性的，满度和色调都具有这种性质。
4到20mA变送器的电路设计
基于两线制的4/20mA变送器的电路设计工业上普遍需要测量各类非电物理量，例如温度、压力、速度、角度等，都需要转换成模拟量电信号才能传输到几百米外的控制室或显示设备上。
这种将物理量转换成电信号的设备称为变送器。
工业上最广泛采用的是用4~20mA电流来传输模拟量。
采用电流信号的原因是不容易受干扰。
并且电流源内阻无穷大，导线电阻串联在回路中不影响精度，在普通双绞线上可以传输数百米。
上限取20mA是因为防爆的要求：20mA的电流通断引起的火花能量不足以引燃瓦斯。
下限没有取0mA的原因是为了能检测断线：正常工作时不会低于4mA，当传输线因故障断路，环路电流降为0。
常取2mA作为断线报警值。
电流型变送器将物理量转换成4~20mA电流输出，必然要有外电源为其供电。
最典型的是变送器需要两根电源线，加上两根电流输出线，总共要接4根线，称之为四线制变送器。
当然，电流输出可以与电源公用一根线（公用VCC或者GND），可节省一根线，称之为三线制变送器。
其实大家可能注意到，4-20mA电流本身就可以为变送器供电，如图1C所示。
变送器在电路中相当于一个特殊的负载，特殊之处在于变送器的耗电电流在4~20mA之间根据传感器输出而变化。
显示仪表只需要串在电路中即可。
这种变送器只需外接2根线，因而被称为两线制变送器。
工业电流环标准下限为4mA，因此只要在量程范围内，变送器至少有4mA供电。
这使得两线制传感器的设计成为可能。
在工业应用中，测量点一般在现场，而显示设备或者控制设备一般都在控制室或控制柜上。
两者之间距离可能数十至数百米。
按一百米距离计算，省去2根导线意味着成本降低近百元！因此在应用中两线制传感器必然是首选。
两线制变送器的结构与原理两线制变送器的原理是利用了4~20mA信号为自身提供电能。
如果变送器自身耗电大于4mA，那么将不可能输出下限4mA值。
因此一般要求两线制变送器自身耗电（包括传感器在内的全部电路）不大于3.5mA。
两线制压力变送器设计(4-20mA原理)x.doc
两线制压力变送器设计2008-01-24 14:27分类：字号：小开篇: 认识两线制传感器工业上普遍需要测量各类非电物理量，例如温度、压力、速度、角度等，都需要转换成模拟量电信号才能传输到几百米外的控制室或显示设备上。
这种将物理量转换成电信号的设备称为变送器。
工业上最广泛采用的是用4~20mA电流来传输模拟量。
采用电流信号的原因是不容易受干扰。
并且电流源内阻无穷大，导线电阻串联在回路中不影响精度，在普通双绞线上可以传输数百米。
上限取20mA是因为防爆的要求：20mA的电流通断引起的火花能量不足以引燃瓦斯。
下限没有取0mA的原因是为了能检测断线：正常工作时不会低于4mA，当传输线因故障断路，环路电流降为0。
常取2mA作为断线报警值。
电流型变送器将物理量转换成4~20mA电流输出，必然要有外电源为其供电。
最典型的是变送器需要两根电源线，加上两根电流输出线，总共要接4根线，称之为四线制变送器。
当然，电流输出可以与电源公用一根线（公用VCC或者GND），可节省一根线，称之为三线制变送器。
其实大家可能注意到， 4-20mA电流本身就可以为变送器供电，如图1C所示。
变送器在电路中相当于一个特殊的负载，特殊之处在于变送器的耗电电流在4~20mA之间根据传感器输出而变化。
显示仪表只需要串在电路中即可。
这种变送器只需外接2根线，因而被称为两线制变送器。
工业电流环标准下限为4mA，因此只要在量程范围内，变送器至少有4mA供电。
这使得两线制传感器的设计成为可能。
在工业应用中，测量点一般在现场，而显示设备或者控制设备一般都在控制室或控制柜上。
两者之间距离可能数十至数百米。
按一百米距离计算，省去2根导线意味着成本降低近百元！因此在应用中两线制传感器必然是首选。
2.两线制变送器的结构与原理两线制变送器的原理是利用了4~20mA信号为自身提供电能。
如果变送器自身耗电大于4mA，那么将不可能输出下限4mA值。
因此一般要求两线制变送器自身耗电（包括传感器在内的全部电路）不大于3.5mA。
