手糊成型工艺及设备概述
第1章、手糊成型
第1章、手糊成型工艺定义:用纤维增强材料和树脂胶液在模具上铺敷成型,室温(或加热)、无压(或低压)条件下固化,脱模成制品的工艺方法。
特点:优点:形状任意、复杂设备简单、投资小、折旧低工艺简单可任意添补树脂量高,耐腐蚀缺点:效率低下工作环境差产品质量不稳产品力学性能不好批量小§1、原材料要求:满足设计要求手糊工艺要求价低易得§1-1、聚合物基体要求:1、室温下固化、胶凝,生成高分子物2、胶液粘度:0.2~0.5Pa•S(适合手糊)3、无毒或低毒4、价低种类:不饱和聚酯树脂环氧树脂双马来酰亚胺树脂聚酰亚胺树脂§1-1-1、不饱和聚酯树脂品种:通用型耐腐阻燃专用型低收缩耐候§1-1-2、环氧树脂价格相对较高,但性能好。
受力结构或耐碱、电性能等制品多用环氧树脂。
自熄型环氧树脂,简称溴化环氧,有较好自熄效果,但粘度大,不适合手糊工艺。
§1-1-3、辅助材料1、稀释剂2、填料无机:粘土、CaCO3、白云石、滑石粉、石英粉、石墨有机:聚氯乙烯粉3、色料使用无机颜料。
一般不用有机颜料,易与有机树脂反应。
§1-2、增强纤维玻璃纤维、碳纤维、芳伦纤维、其它纤维。
E-玻纤: 无碱纤维 成本高 C-玻纤: 耐酸性 成本低 A-玻纤: 有碱纤维 成本低S-玻纤: 高强纤维 M-玻纤: 高弹纤维 L-玻纤: 防辐射纤维中国的中碱玻纤§1-2-1、玻纤制品※玻纤无捻粗纱:由无捻络纱机将拉丝得到的原纱平行并股卷成圆筒形。
命名法:无碱无捻纱8 •24 /5玻纤种类※短切纤维毡将连续玻纤经浸润剂集束后,按一定长度切断,无序分散成一定厚度,再用粘结剂合成毡状。
特点:成本低,使用方便,各向同性。
缺点:强度低。
衬里毡、表面毡。
※无捻粗纱布方格布特点:经纬强度均衡,冲击强度高,成型容易,与短切毡合用。
缺点:45°方向强度低。
※玻纤细布平纹布特点:变形量小,铺覆性好,曲率复杂制品。
第《2》章手糊成型
第二章 手糊成型工艺
B 酮过氧化物-环烷酸钴引发体系 不饱和聚酯树脂低温固化最常见的引发体系 环烷酸钴对聚酯固化速度的影响 引发剂及用量 2%过氧化甲乙酮 2%过氧化甲乙酮 促进剂及用量 0 固化时间 48×60min 84min 0.01%环烷酸钴 0 28×60min
课件
2.1 原 材 料 的 选 择
第二章 手糊成型工艺
1、性能及品种 种类: 通用型 耐腐蚀型 阻燃型 低收缩型
课件
2.1 原 材 料 的 选 择
耐侯型聚酯树脂
第二章 手糊成型工艺
2、不饱和聚酯树脂的固化原理
课件
通过引发剂引发聚酯分子中的双键,与可聚合的乙烯类 单体(如苯乙烯)进行游离基共聚反应,使线型的聚酯分子交 联成三维网状的体形大分子结构。
M1 R M2
RM1
RiM 1 RiM 2
RM2
M1 、M2——分别代表乙烯类单体、聚酯分子
第二章 手糊成型工艺
课件
(2) 链增长 聚酯分子双键及乙烯类单体双键被引发后,就会进行链 增长反应,有如下四种形式的链增长反应:
2.1 原 材 料 的 选 择
M1 M2
M1 M1 M2 M2 M1 M1 M2 M2
第二章 手糊成型工艺
一、不饱和聚酯树脂 聚酯包括饱和聚酯和不饱和聚酯。
O C O
课件
2.1 原 材 料 的 选 择
饱和聚酯:没有非芳族的不饱和键
不饱和聚酯:含有非芳族的不饱和键,由不饱和二元羧酸或 酸酐、饱和二元羧酸或酸酐与多元醇缩聚而成的具有酯键和 不饱和双键的相对分子质量不高的线型高分子化合物。 不饱和聚酯树脂:在聚酯化缩聚反应结束后,趁热加入一定 量的乙烯基单体,配成粘稠的液体,这样的聚合物溶液称之 为不饱和聚酯树脂。
手煳成型工艺及设备
• 2)、引发剂
• 引发剂可以产生自由基,引发树脂体系进行固化反应。引 发剂一般为过氧化物,其通式为 ROOR`。引发剂的主要类 型有:氢过氧化物、酸过氧化物、酮过氧化物、酯过氧化 物、二酰基过氧化物。
• 最常用的有: 过氧化二苯甲酰
促进剂及用量 0
0.01%环烷酸钴 0
0.01%环烷酸钴
固化时间 48×60min
84min 28×60min
60min
• 4) 阻聚剂 • 为了增加不饱和聚酯树脂的贮存稳定性,调节适
用期,常在聚酯树脂中加入阻聚剂。(一般在树 脂生产过程中就加入) • 最常用的阻聚剂有:对苯二酚、叔丁基对苯二酚、 硝基苯、亚硫酸盐等 自速由度基慢与10苯4倍乙,烯一的般反聚应酯速树度脂比制自品由固基化与时O,2的表反面应应 覆盖聚酯薄膜。若不用薄膜覆盖,也应使成型表 面形成与空气隔离的物质如蜡类,否则自由基与 周造成围表空面气固中化的不O2完、全H而23.3.1 不饱和聚酯树脂的固化
poor adhesion with a incompatible silane coupling agent.
good adhesion with a compatible silane coupling agent.
(4)玻璃纤维的处理方法 ①后处理法:(对于“纺织型浸润剂”) 第一步除去浸润剂,有两种方法。 a、洗涤法:在皂水或有机溶液中清洗,然后烘干。 b、热处理法:(250℃~450℃) 1h。 第二步用表面处理剂处理(要求产品质量较高时), 处理步骤为: 浸渍-水洗-烘干。
2.3.2.2 铺层控制
搭接产品外形发生变化 铺层的拼接形式
手糊成型工艺及设备概述
手糊成型工艺及设备概述引言手糊成型工艺是一种常用的制造工艺,广泛应用于各个行业,包括建筑、汽车、航空航天等。
本文将对手糊成型工艺及其相关设备进行概述。
手糊成型工艺的基本原理手糊成型工艺是一种手工制作产品的工艺,通过将纤维材料与树脂材料混合,手工涂抹在具体的模具上,并进行涂层的加固和硬化过程。
手糊成型的主要目的是制造出高强度、耐腐蚀和耐磨损的复合材料。
手糊成型的步骤手糊成型的步骤可以概括为以下几个方面:1.模具准备:选择适合产品形状和尺寸的模具,并进行清洁和涂层处理。
2.纤维材料准备:选择适合产品性能的纤维材料,如玻璃纤维、碳纤维等,并进行切割和排列。
3.树脂材料准备:选择适合产品性能的树脂材料,并按比例混合。
4.涂抹纤维材料:将纤维材料搭配模具,并使用刷子或刮刀将树脂材料涂抹在纤维上,确保均匀和完全浸润。
5.加固过程:通过压实或挤出等方式,增强产品的力学性能和表面质量。
6.硬化过程:将涂层的产品置于适当的温度和湿度条件下,使其树脂材料硬化并固化。
手糊成型工艺的设备手糊成型工艺需要一些基本的设备来进行操作和控制,以下是常用的设备:1.刷子或刮刀:用于将树脂材料均匀涂抹在纤维材料上。
2.模具:塑造产品的形状和尺寸的工具。
3.压实设备:可以通过压力将纤维材料固定在模具上,并提高产品的密度和强度。
4.硬化设备:提供适当的温度和湿度条件,加速树脂材料的硬化和固化过程。
5.切割设备:用于将成型后的产品切割成所需的尺寸和形状。
手糊成型工艺的优点和应用领域手糊成型工艺具有以下优点:1.灵活性高:可以制造各种形状和尺寸的产品,适应不同的需求。
2.低成本:相对于其他制造工艺,手糊成型工艺的设备和材料成本较低。
3.适用性广:手糊成型工艺适用于多种材料,包括玻璃纤维、碳纤维、有机玻璃等。
手糊成型工艺在以下行业有广泛的应用:1.建筑业:制造混凝土构件、温室、屋顶等。
2.汽车工业:制作车身和车内的复合材料零件。
3.航空航天工业:制造飞机和航天器的各种结构件。
手糊成型工艺
❖ 脱模剂按用途分为 外脱模剂 用于手糊和冷固化
薄膜型脱模剂
❖ 按性状分为 混合溶液型脱模剂
油蜡型脱模剂
2.2.4.1 薄膜型脱模剂
最常用的有:聚酯薄膜、玻璃纸、聚氯乙烯 薄膜、聚乙烯薄膜等。
其中聚酯薄膜应用最普遍,使用厚度一般为 0.04 mm 、0.02 mm。
❖ 使用方法:铺在模具上,或用凡士林贴在模具上 。
凝胶时间: 指在一定温度条件下,树脂中加入定量的 引发剂、促进剂或固化剂,从粘流态到失去 流动性,变成软胶状态凝胶所需的时间。 一般采用引发剂、促进剂用量调节。
凝胶过快—来不及操作,制品交联太严重、收缩大、发脆。
凝胶过慢—增加了生产周期,且易发生流胶。 影响凝胶时间的主要因素:
⑴ 引发剂、促进剂用量。引发剂、促进剂用量大,凝胶时间缩短; ⑵ 胶液体积的影响。胶液体积越大,热量不易散失,凝结快; ⑶ 环境温度、湿度的影响
❖二、 环氧树脂
❖1 环氧树脂的性能及特点:
❖ 在树脂基复合材料中,用量仅次于 不饱和树脂.其综合性能明显优于不饱和 树脂。在受力构件、耐碱、电性能要求 较高的场合一般使用环氧树脂。
❖ 主要类型有
❖ 1、“双酚A型环氧树脂” ,又称 “E”型环氧树脂;
❖ 2、“脂环族环氧树脂”。
❖ 环氧树脂俗称万能胶。
B 水砂精磨。1000#、1200#、1500#水砂纸依 次研磨。
C 研磨抛光。将抛光剂涂上后,停留1-2min, 用布轮抛光机逐段抛光并反复进行。
(4)表面质量检测
要求光泽度在90以上,用ss-82型光电光泽 计检测。
2.2.4 脱模剂
脱模剂应具备的条件: (1)不腐蚀模具,不影响固化,与树脂粘附力小; (2)成膜迅速、均匀、光滑; (3)使用简便、安全,价格便宜。
玻璃钢成型手糊工艺
玻璃钢成型工艺简介手糊成型工艺手糊成型原理及工艺流程手糊成型所使用的原材料及设备手糊成型在叶片行业的应用
一、玻璃钢成型工艺简介
根据纤维增强材料的材料特性,成型方式等的不同,玻璃钢成型工艺主要分以下四种类型:拉挤成型、缠绕成型、模压成型、手糊成型。注:因叶片制造过程中,对手糊成型工艺部分运用较多,故本次培训中,对拉挤成型、缠绕成型、模压成型等部分只做简单讲解,重点介绍手糊成型工艺。
二、手糊成型工艺
手糊工艺的原材料—纤维布
玻璃纤维是一种性能优异的无机非金属材料,种类繁多,优点是绝缘性好、耐热性强、抗腐蚀性好,机械强度高,但缺点是性脆,耐磨性较差,玻璃纤维作为增强材料,是树脂基复合材料的绝对主体,占应用量的98%以上。
二、手糊成型工艺
手糊工艺的原材料—纤维布
生产工艺:高温熔制、拉丝、络纱、织布等工艺制造成的,其单丝的直径为几个微米到二十几米个微米,相当于一根头发丝的 1/20-1/5 ,每束纤维原丝都由数百根甚至上千根单丝组成。
手糊工艺的缺点
二、手糊成型工艺
产品质量不够稳定,易受操作人员技能水平及制作现场环境条件的影响,故产品质量稳定性差(人品+技能=产品质量);总之,手糊成型工艺的优点是其它工艺方法所不能替代的,其存在的缺点,须在操作过程中加以克服。
二、手糊成型工艺
手糊成型应用
汽车部件
花坛
垃圾箱
叶片生产过程中的手糊工艺
一、玻璃钢成型工艺简介
拉挤制品可广泛用于耐腐蚀领域、电工领域、建筑领域、运输领域、运动娱乐领域、能源开发领域、航空航天领域等。生产大型制品,改进产品外观质量以及提高产品的横向强度是拉挤成型工艺今后的发展方向。
拉挤成型应用
拉挤桥架
拉挤格栅
手糊成型工艺

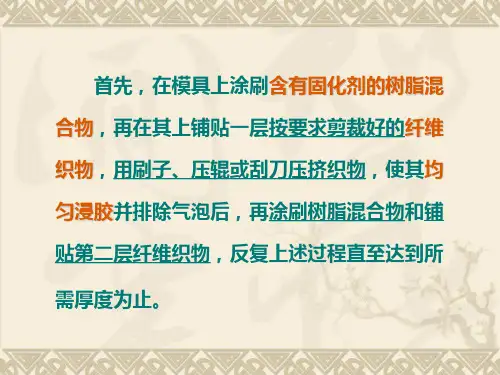

手糊成型工艺手糊成型工艺又称接触成型工艺。
是手工作业把玻璃纤维织物和树脂交替铺在模具上,然后固化成型为玻璃钢制品的工艺。
优点是成型不受产品尺寸和形状限制,适宜尺寸大、批量小、形状复杂的产品的生产。
设备简单、投资少、见效快。
适宜我国乡镇企业的发展。
且工艺简单、生产技术易掌握,只需经过短期培训即可进行生产。
易于满足产品设计需要,可在产品不同部位任意增补增强材料;制品的树脂含量高,耐腐蚀性能好。
缺点是生产效率低、速度慢、生产周期长、不宜大批量生产。
且产品质量不易控制,性能稳定性不高。
产品力学性能较低。
生产环境差、气味大、加工时粉尘多,易对施工人员造成伤害。
、接触低压成型工艺接触低压成型工艺的特点是以手工铺放增强材料,浸清树脂,或用简单的工具辅助铺放增强材料和树脂。
接触低压成型工艺的另一特点,是成型过程中不需要施加成型压力(接触成型),或者只施加较低成型压力(接触成型后施加0.01~0.7MPa压力,最大压力不超过2.0MPa)。
接触低压成型工艺过程,是先将材料在阴模、阳模或对模上制成设计形状,再通过加热或常温固化,脱模后再经过辅助加工而获得制品。
属于这类成型工艺的有手糊成型、喷射成型、袋压成型、树脂传递模塑成型、热压罐成型和热膨胀模塑成型(低压成型)等。
其中前两种为接触成型。
接触低压成型工艺中,手糊成型工艺是聚合物基复合材料生产中最先发明的,适用范围最广,其它方法都是手糊成型工艺的发展和改进。
接触成型工艺的最大优点是设备简单,适应性广,投资少,见效快。
根据近年来的统计,接触低压成型工艺在世界各国复合材料工业生产中,仍占有很大比例,如美国占35%,西欧占25%,日本占42%,中国占75%。
这说明了接触低压成型工艺在复合材料工业生产中的重要性和不可替代性,它是一种永不衰落的工艺方法。
但其最大缺点是生产效率低、劳动强度大、产品重复性差等。
1、原材料接触低压成型的原材料有增强材料、树脂和辅助材料等。
(1)增强材料接触成型对增强材料的要求:①增强材料易于被树脂浸透;②有足够的形变性,能满足制品复杂形状的成型要求;③气泡容易扣除;④能够满足制品使用条件的物理和化学性能要求;⑤价格合理(尽可能便宜),来源丰富。
手糊成型工艺及设备概述(PPT 47张)
10
第一节 手糊成型工艺概述
(4)防腐产品:各种油罐、酸罐、水泥槽内防腐衬层、 钢罐内防腐层、管道、管件、地下罐的外防腐层、 地面用格栅等。
11ቤተ መጻሕፍቲ ባይዱ
第一节 手糊成型工艺概述
(5)机械电器设备:机器罩、配电箱、医疗器械外罩、 电池箱、开关盒等。 (6)体育、游乐设备:赛艇、舢板、滑板、各种球杆、 人造攀岩墙、冰车、风帆车、游乐车、碰碰车、碰 碰船、水滑梯、海底游乐设备等。 总之,出于手糊工艺设计自由,可根据产品的技 术要求设计出理想的外观、造型及多种多样、品种 繁多的FRP制品。目前,产品达上万种,被广泛应 用到各个领域,前景看好。
16
第二节 原材料选择
17
增强材料
2.1.2 玻璃纤维及其织物
• 1. 玻璃纤维的种类及性能 • 玻璃纤维的分类方法很多,一般可从玻璃原料成分、 单丝直径、纤维外观及纤维特性等方面进行分类。
A、 按使用特性分类
E-玻璃纤维,无碱纤维,含碱-----以下 C-玻璃纤维,中碱纤维,含碱-------左右 A-玻璃纤维,有碱纤维,含碱大于-----% S-玻璃纤维,高强纤维 M-高弹玻璃纤维 L-防辐射玻璃纤维 18
15
物理形态:纤维状、片状、颗粒状增强材料等
第二节 原材料选择
2.1.1 手糊成型对增强材料的要求
• ①增强材料易被树脂浸透; • ②有足够的形变性,能满足制品复杂形状的成型 要求; • ③气泡容易排出; • ④能够满足制品使用条件的物理化学性能要求; • ⑤价格合理、来源丰富。 • 接触成型用纤维有: 玻璃纤维及其织物、碳纤维及其织物、芳纶纤维 及其织物。
8
第一节 手糊成型工艺概述
(2)造船业:渔船、游船R、游艇、交通艇、救生艇、 汽垫船、舢舨、海底探测船、军用折叠船、水中浮 标、灯塔、巡逻艇、养殖船等。
12.手煳成型工艺及设备1
6.1 概述
制品成型特点 与其它材料不同,复合材料的材料和制 品是在同一个成型工艺过程中一次形成 的。
生产中建立起来的成型方法有:
1. 手糊成型 2. 真空袋压法成型 3. 压力袋成型 4. 树脂注射和树脂传递成型 5. 喷射成型 6. 真空辅助树脂注射成型 7. 夹层结构成型
6.2.4.1 喷射成型方法
按胶液喷射动力可分为:
气动型 气动型靠压缩空气的喷射将胶液 雾化并喷涂到芯模上。部分树脂和引发 剂烟雾被压缩空气扩散到周围空气中 (如图所示),因此这种形式已很少使 用了。
液压型 液压型是无空气的液压喷涂系统。 靠液压将胶液挤成滴状并喷涂到模具上。 因没有压缩空气造成的扰动,所以没有 烟雾,材料浪费少,如图所示。
6.2.3 手糊工艺过程
6.2.3.1 原材料准备
(1) 胶液准备--根据产品的使用要求确定 树脂种类,并配制树脂胶液.主要考虑的工 艺因素
1)胶液粘度0.2-0.8Pa.s 2)凝胶时间 —– 手糊作业结束后树脂 应及时凝胶。一定温度下,主要受引发剂、 促进剂或固化剂量的影响。手糊前应做凝胶 试验
3. 色料:改变制品外观。一般不使用有机颜料和 碳黑
3) 增强材料
1).玻璃纤维 A一玻璃纤维 E一玻璃纤维 (无碱) S一高强玻璃纤维 M一高弹玻 璃纤维和L一防辐射玻璃纤维 ,c-中碱 玻璃纤维
玻璃纤维制品 无捻粗纱、短切纤维毡 、 无捻粗纱布 、 玻璃纤维细布 、 单向 织物
2). 碳纤维聚丙烯睛(PAN)纤维、沥 青纤维和粘胶纤
3) 其它影响因素 :
胶液体积 、环境温度与湿度 、制品 厚度与表面积大小 、交联剂蒸发损失 、 抑制聚合反应的助剂、填料加入量。
手糊成型工艺及设备
• 缺点:甲苯有毒
• 优点:脱模容易,成模速度快
手糊成型工艺
课件
2.2.4.3 蜡类、油酯类脱模剂 (1)蜡类脱模剂(蜡型脱模剂)
使用方便、省工省时、价格便宜,脱模效果好,使用 广泛。
(2)油酯类脱模剂 a、硅酯脱模剂
硅酯 甲苯
b、其他油脂脱模剂
100份 100份
耐热机油,硅油,凡士林油,变压器油等。
手糊成型工艺
课件
2.2.3.2 材料选择
(1)胶衣树脂 应具有收缩率低、延伸率高、耐磨、耐热、硬度高等优
良性能。 实践证明:采用环氧树脂加填料制作模具的胶衣比较合
适,或者采用专用的胶衣树脂制作胶衣层。 为提高耐磨性可以在胶衣层可加入硬度高的填料,如瓷
粉、石英粉、铸石粉、刚玉粉等。 (2)玻璃纤维表面毡和玻璃纤维短切毡
阳模 单模 对模 阴模
拼装模
课件
手糊成型工艺
课件
阳模:制品内表面尺寸准确,光滑。成型方便,便于通风。 阴模:制品外表面尺寸准确,光滑。阴模深操作不便、通风
条件不好、卫生条件差。 对模:由阴阳模两部分组成,制品内外表面均光滑,厚度准
确。不适合成型批量少及大型制品(模具、设备投资 大)。 拼装模:一些形状复杂的产品,为了脱模方便,需要利用拼
工艺流程
模具清理 涂脱模剂 补强层制作 增强层制作
涂胶衣 胶液配制 表面层制作 织物剪裁
固化 脱模 切边加工 产品检验
模具上应预先涂覆脱模剂(石蜡、黄油、甲基硅油、 聚乙烯醇溶液、聚氯乙烯薄膜等),常用的树脂是能在室 温固化的不饱和聚酯树脂和环氧树脂。
手糊成型工艺的特点
优点:
①不受产品尺寸和形状限制,适宜尺寸大,批量小,形状 复杂产品的生产。 ②设备简单,投资少,设备折旧费低。 ③工艺简单。 ④容易满足产品设计要求。 ⑤制品树脂含量较高,耐腐蚀性好。
手糊成型工艺及设备-模具与脱模剂
玻璃钢高级模具的制作(GRP)
• ④干磨
用铁砂纸进行打磨,使表面形成均匀的 封闭层,防止水磨时水渗透到过渡模内。 • ⑤水磨 用水砂纸打磨,使用水砂纸标号应用由低到高标号 400#-1200#。作用:清除表面宏观的微波及波纹。
• ⑥上清漆 喷涂聚氨酯清漆,要求这种清漆满足光亮、坚硬、 耐磨、耐水、耐热、耐腐蚀,且用良好的抛光效果。
• ⑵设计内容
•①选定材料及制造方法; •②确定模具结构及脱模方法(包括选择合理的分型面); •③编制模具制造工艺规程; •④绘制模具图纸。
15
玻璃钢高级模具的制作(GRP)
• 1.定义: •用玻璃钢制作的,可获得“镜面效果”,
高光泽度,高平整度的手糊制品的模具。
• 2.高级模具的要求:
•①应有足够的强度和刚度,能承受脱模时敲打和冲击,使 用过程中不变形; •②模具表面胶衣要有一定的硬度(巴柯硬度40以上)和耐 热性,能承受树脂固化时的放热、收缩等作用; •③模具尺寸准确,表面平整,无潜在的气泡和针眼等弊病; •④模具表面光泽度达90以上,目测有清晰的镜面反光; •⑤抛光后,模具表面残留划痕度<0.1微米。
16
玻璃钢高级模具的制作(GRP)
• 3.材料选择:
• 原材料主要指制造模具表面层的纤维和树脂。
• ⑴.胶衣树脂:
•
胶衣应具有的特点:
•硬度高、耐热、耐磨、易抛光、 高亮度、喷涂效果好、使用寿命长。
17
玻璃钢高级模具的制作(GRP)
•国产的胶衣树脂33#、793#、102#, 只能满足一般玻璃钢模具的要求。
• ⑵.玻璃纤维表面毡和短切毡
• 作用:防止微裂纹;形成富 树脂层,提高光洁度和耐磨
性;消除玻璃布在模具表面 产生的布纹痕迹。
手糊成型工艺及设备增强材料
手糊成型工艺及设备增强材料引言手糊成型工艺是一种常用于制备增强材料的工艺方法之一。
通过将纤维和树脂手工一层一层地涂覆在模具上,并使用合适的设备对其进行加压和固化,可以制备出具有高强度和特殊性能的增强材料。
本文将介绍手糊成型工艺的步骤、设备和常用的增强材料。
手糊成型的步骤手糊成型的步骤通常包括模具准备、纤维涂覆、树脂涂覆、加压固化和脱模。
下面将对每个步骤进行详细介绍:1. 模具准备首先需要准备一个适用于手糊成型的模具。
模具可以是金属、玻璃或者复合材料制成,具有所需形状和尺寸。
在使用之前,需要保证模具干净且表面光滑。
2. 纤维涂覆纤维是手糊成型中的关键组成部分,常用的纤维材料包括玻璃纤维、碳纤维和芳纶纤维等。
在进行纤维涂覆之前,需要将纤维剪成合适的尺寸和形状,以适应模具的曲率和形状。
然后,将纤维覆盖在模具上,并使用刷子或辊筒将其均匀涂覆。
3. 树脂涂覆树脂用于固化纤维,常用的树脂有环氧树脂、聚酯树脂和丙烯酸树脂等。
在进行树脂涂覆之前,需要将树脂与固化剂充分混合,以确保固化反应的进行。
然后,将树脂涂覆在已经涂覆了纤维的模具上,以覆盖整个纤维层。
树脂涂覆的厚度可以根据需要进行调整。
4. 加压固化在进行加压固化之前,需要将涂覆了纤维和树脂的模具放入加压装置中。
加压装置可以是液压机、压钢板或真空袋等。
通过加压,可以提高固化树脂的密实性和纤维的排列度,从而增强增强材料的强度和性能。
5. 脱模在固化完成后,需要将增强材料从模具中取出。
脱模可以通过机械方法、热碳化或化学脱模剂等方式进行。
脱模之后,可以对增强材料进行进一步的加工和修整。
手糊成型的设备手糊成型工艺中需要使用到的设备主要包括模具、刷子、辊筒和加压装置等。
下面将介绍一些常用的设备:1. 模具模具是手糊成型中的核心设备之一,其形状和尺寸直接影响最终产品的形态。
常用的模具材料有金属、玻璃和复合材料等,具有耐高温、耐腐蚀和良好的表面质量。
2. 刷子和辊筒刷子和辊筒用于将纤维和树脂均匀涂覆在模具上。
手糊成型工艺及设备增强材料
汇报人:
目录
添加目录标题
手糊成型工艺概述
手糊成型设备介绍
增强材料在手糊成 型中的应用
手糊成型工艺及设 备的发展趋势
结论和建议
添加章节标题
手糊成型工艺概述
手糊成型工艺是一种塑料加工工艺
经过固化后脱模,获得所需形状的 制品
添加标题
添加标题
添加标题
添加标题
该工艺主要通过手工或机械将树脂 和增强材料混合后涂抹在模具上
等。
手糊成型设备的 种类和特点:包 括手糊机、喷射 机等,具有操产品质量不 稳定、生产效 率相对较低等。
对手糊成型工艺 及设备的建议: 加强技术研发和 改进,提高产品 质量和生产效率, 推广应用新型增
强材料等。
推广应用新型增强材料 研发新型手糊成型设备
添加标题
未来发展趋势:随着技术的不断 进步和市场需求的变化,手糊成 型工艺及设备将不断改进和创新, 以适应市场的变化和满足客户的 需求。
添加标题
应对策略:企业需要加强技术研 发和创新,提高产品质量和生产 效率,降低成本,加强市场营销 和品牌建设,以应对市场的挑战 和抓住市场机遇。
结论和建议
手糊成型工艺 的优点:灵活 性强、适用范 围广、成本低
模具种类:金属模具、塑料模 具、木模等
模具材料:钢材、铝合金、塑 料等
模具加工方法:数控机床加工、 电火花加工等
辅助工具:脱模剂、打磨工具、 测量工具等
增强材料在手糊成 型中的应用
玻璃纤维增强 材料的种类和
特点
玻璃纤维增强 材料在手糊成
型中的应用
玻璃纤维增强 材料的性能优
势
玻璃纤维增强 材料在手糊成 型中的发展趋
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
含碱0.05%以下
含碱11.5-12.5%左右
含碱大于15%
18
增强材料
B、以单丝直径分类
玻璃纤维单丝呈圆柱形,以其直径的不同可以分成几种: 粗纤维: 30μm;初级纤维:20μm 中级纤维:10μm~20μm; 高级纤维:3μm~10μm(亦称纺织纤维); 超细纤维:单丝直径小于4μm。
单丝直径的不同,不仅纤维的性能有差异,而且影响到 纤维的生产工艺、产量和成本。一般5μm-10μm纤维作为 纺织制品用;10μm-14μm的纤维一般做无捻粗纱、无纺布、 短切纤维毡等较为适宜。
9
第一节 手糊成型工艺概述
(3)交通产品:汽车车壳、电动车壳、机器盖、保险 扛、大型旅游车外板、冷藏车、工程车、高尔夫 球车、汽车卫生间、消防车、火车箱内板、火车 门窗、火车卫生间、地铁车箱、路标等。
10
第一节 手糊成型工艺概述
(4)防腐产品:各种油罐、酸罐、水泥槽内防腐衬层、 钢罐内防腐层、管道、管件、地下罐的外防腐层、 地面用格栅等。
•接触成型用纤维有:
玻璃纤维及其织物、 碳纤维及其织物、芳 16 纶纤维及其织物。
第二节 原材料选择
17
增强材料
2.1.2 玻璃纤维及其织物
• 1. 玻璃纤维的种类及性能 • 玻璃纤维的分类方法很多,一般可从玻璃原料成分、
单丝直径、纤维外观及纤维特性等方面进行分类。
A、 按使用特性分类
E-玻璃纤维,无碱纤维 C-玻璃纤维,中碱纤维 A-玻璃纤维,有碱纤维 S-玻璃纤维,高强纤维 M-高弹玻璃纤维 L-防辐射玻璃纤维
22
增强材料
加入氧化钙、三氧化二铝能在一定条件下构成玻 璃网络的一部分,改善玻璃的某些性质和工艺性。
玻璃纤维化学成分的制定一方面要满足玻璃纤维 物理和化学性能的要求,具有良好的化学稳定性; 另一方面要满足制造工艺的要求,如合适的成型 温度、硬化速度及粘度范围。
23
增强材料
• E玻璃-电绝缘玻璃,主要成分为
热压釜成型以及树脂传递 模塑(RTM)和反应注射模 塑(RIM)成型等。
3
第一节 手糊成型工艺概述
1.3 手糊成型工艺工序
(1)增强材料剪裁 (2)模具准备 (3)涂刷脱模剂; (4)喷涂胶衣 (5)成型操作 (6)脱模 (7)修边 (8)装配
4
第一节 手糊成型工艺概述
5
第一节 手糊成型工艺概述
7
第一 手糊成型工艺概述
1.5手糊工艺的用途
(1)建筑制品:波形瓦、采光罩、风机、风道、浴盆、 组合式卫生间、化粪槽、冷却塔、活动房屋、售货 亭、装饰制品、坐椅、门、窗、建筑雕塑、玻璃钢 大篷、体育场馆采光层顶等。
8
第一节 手糊成型工艺概述
(2)造船业:渔船、游船R、游艇、交通艇、救生艇、 汽垫船、舢舨、海底探测船、军用折叠船、水中浮 标、灯塔、巡逻艇、养殖船等。
19
增强材料
C、以纤维外观分类 有连续纤维,其中有无捻粗纱及有捻粗纱(用于纺织);
短切纤维;空心玻璃纤维;玻璃粉及磨细纤维等。
无捻粗纱
短切纤维
20
玻璃粉
• 2. 玻璃纤维的结构及主要化学成分
网络结构假说:玻硼璃氧是三由面二体氧相化互硅连的成四不面规体则三、维铝网氧络三面,体网或络 间的空隙由Na、K、Ca、Mg等阳离子所填充。 二氧化硅四面体的三维网状结构是决定玻璃 性能的基础,填充的Na、Ca等阳离子称为网 络改性物。
11
第一节 手糊成型工艺概述
(5)机械电器设备:机器罩、配电箱、医疗器械外罩、 电池箱、开关盒等。 (6)体育、游乐设备:赛艇、舢板、滑板、各种球杆、 人造攀岩墙、冰车、风帆车、游乐车、碰碰车、碰 碰船、水滑梯、海底游乐设备等。
总之,出于手糊工艺设计自由,可根据产品的 技术要求设计出理想的外观、造型及多种多样、 品种繁多的FRP制品。目前,产品达上万种, 被广泛应用到各个领域,前景看好。
增强材料种类
玻璃纤维、碳纤维 与石墨纤维、硼纤 维、芳纶纤维等
物理形态:纤维状、片状、颗粒状增强材料等
15
第二节 原材料选择
2.1.1 手糊成型对增强材料的要求
•①增强材料易被树脂浸透;
•②有足够的形变性,能满足制品复杂形状的成 型要求;
•③气泡容易排出; •④能够满足制品使用条件的物理化学性能要求; •⑤价格合理、来源丰富。
玻璃纤维结构21 示意图
增强材料
玻璃纤维的主要化学成分
• 玻璃纤维的化学组成主要是
二氧化硅(SiO2)、三氧化二硼(B2O3)、 氧化钙(CaO)、三氧化二铝(Al2O3)等
以二氧化硅为主的称为硅酸盐玻璃; 以三氧化二硼为主的称为硼酸盐玻璃。 氧化钠、氧化钾等碱性氧化物为助熔氧化物,它可以降低 玻璃的熔化温度和粘度,使玻璃溶液中的气泡容易排除,它主 要通过破坏玻璃骨架,使结构疏松,从而达到助溶的目的。 氧化钠和氧化钾的含量越高,玻璃纤维的强度、电绝缘性 和化学稳定性会相应的降低
12
第二节 原材料选择 选材依据:
(1)产品设计的性能要求。 (2)手糊成型工艺要求。 (3)价格便宜,材料容易取得。
13
第二节 原材料选择
玻璃钢结构
14
第二节 原材料选择
2.1 手糊成型工艺原材料 -纤维增强体
增强材料:在复合材料中,能提高基体材料机械强度、 弹性模量等力学性能的材料。
增强材料不仅能提高复合材料的强度和弹性模量,而且 能降低收缩率,提高热变形温度,并在热、电、磁等方面赋 予复合材料新的性能。
1.4 手糊工艺的优点:
1. 设备简单 2. 投资少、见效快 3. 生产技术简单易学 4. 产品不受尺寸、形状的限制, 大型制品可现场制作。 5. 制品树脂含量较高,耐腐蚀性好
6
第一节 手糊成型工艺概述
但是,手糊工艺也存在许多缺点: ①生产效率低、不适合批量大的产品 ②产品质量不够稳定。 ③生产环境差。
第一章 手糊成型工艺及设备
第一节 手糊成型工艺概述 • 1.1 定义
手糊成型工艺:
手工作业把玻璃纤维织 物和树脂交替铺层在模 具上,然后固化成型为 玻璃钢制品的工艺。
2
第一节 手糊成型工艺概述
1.2 手糊成型工艺分类:
• 接触成型:
有简单手糊法 及喷射成型法
• 低压成型: 有压力袋法、真空袋法、
• SiO2 54.1% 、(网络形成剂) • Al2O3 14.6%、(抑制硼硅酸盐分相、提高化学稳定性) • B2O3 8.8%、(网络形成剂、降低硅酸盐玻璃熔融温度) • MgO 4.6%、(改善玻璃纤维的机械强度、化学稳定性及耐
