DSQ-03.牵引床安装说明(含装箱单)
牵引床的使用
选择合适的牵引装置
根据牵引部位和患者体型，选择合适的牵引 床和牵引装置。
设置牵引力大小
根据患者体质和病情，设置合适的牵引力大 小，一般需从小剂量开始逐渐增加。
调整牵引方向
根据病情需要，调整牵引力的方向，如水平 牵引、斜向牵引等。
调整策略根据病情变化
根据患者病情变化，及时调整 牵引力大小和方向，以保持治 疗效果。
02
牵引床的作用包括：缓解肌肉紧 张、减轻疼痛、改善关节活动度 、促进血液循环等。
工作原理简介
牵引床通过电动或手动方式产生牵引 力，对患者身体特定部位进行拉伸。
牵引床通常配备有相应的固定装置和 监测系统，以确保治疗过程的安全和 有效。
牵引力的大小、方向和作用时间可根 据患者病情和治疗需要进行调整。
保持牵引床的清洁卫生，定期对床面、滑 轮等部件进行清洗和消毒。
润滑保养
注意事项
对需要润滑的部件进行定期润滑，确保牵 引床的正常运转。
在使用过程中要注意避免过载使用，避免在 牵引床上跳跃或进行其他剧烈运动，以免损 坏设备或造成安全隐患。
03 患者体位摆放与固定方法
患者体位选择原则
01
02
03
符合手术需求
对于年老体弱、骨质疏松等患者，应特别注意牵引力大小和作用时间，以免发生意 外。
05 并发症预防与处理措施
常见并发症类型及原因
皮肤损伤
由于牵引床使用过程中对皮肤产生的压 力和摩擦力，可能导致皮肤红肿、破损
等问题。
关节脱位或半脱位
在牵引过程中，由于肌肉和韧带的松 弛，可能导致关节脱位或半脱位的风
险增加。
多功能性
牵引床具备多种功能，可适用 于不同部位和类型的牵引治疗
拜伦牵绳拖车接收器安装指南说明书
Parts List
DESCRIPTION源自HEX FLANGE NUT
CARRIAGE BOLT
.250 x 1.50 x 3.00" SQUARE HOLE SPACER
.250 x 3.00 x 4.00" SQUARE HOLE SPACER
.188 x 1.25 x 1.50" ROUND HOLE SPACER
24742
WARNING: ALL NON-TRAILER LOADS APPLIED TO THIS PRODUCT MUST BE SUPPORTED BY AUXILIARY STABILIZING STRAPS. ** FAILURE TO PROPERLY SUPPORT NON-TRAILER LOADS WILL VOID PRODUCT WARRANTY**
4) Fit carriage bolt and spacer into tow loop (as shown).
5) Lift hitch into position and fasten to tow loop using 1/2" flange nut.
6) Push hex bolts through hitch and into the trunk pan. Fasten with square hole spacers and flange nuts.
Curt Manufacturing Inc., warrants this product to be free of defects in material and/or workmanship at the time of retail purchase by the original purchaser. If the product is found to be defective, Curt Manufacturing Inc., may repair or replace the product, at their option, when the product is returned, prepaid, with proof of purchase. Alteration to, misuse of, or improper installation of this product voids the warranty. Curt Manufacturing Inc.'s liability is limited to repair or replacement of products found to be defective, and specifically excludes liability for incidental or consequential loss or damage.
迈德斯特 多功能轮椅护理床安装使用说明书
目录一、产品介绍 (01)二、适用人群 (01)三、主要技术参数 (02)四、产品结构说明 (04)五、产品安装说明 (05)六、控制器示意图 (07)七、电磁力锁功能介绍 (08)八、折叠摇柄功能演示 (09)九、常用功能操作方法 (09)十、注意事项 (12)十一、维护保养 (13)十二、售后说明 (13)一、产品介绍为减轻患者长期不能生活自理带来的生理痛苦及心理压力，提高患者自信心，迈德斯特护理床厂家在原有多功能护理床的基础上进行改良，设计出一款更加人性化的“多功能轮椅护理床”，轮椅与护理床通过“电磁锁装置”合二为一，在实现背部升降、腿部升降、左右翻身等功能的基础上，可以将轮椅与护理床分离，增加患者室内外的活动空间，与家人共同进餐，洗漱、大小便等活动更加自由，有效节省人力和空间，大大减轻了护理压力。
二、适用人群主要适用于中风、肌无力、中低脊髓损伤、骨折、烧伤、烫伤、年老体衰等原因导致不能完全自理的患者。
三、主要技术参数1.产品名称：多功能轮椅护理床2.产品尺寸：2100*1200*550MM3.产品型号：□手动电动两用Ⅰ型□手动Ⅱ型4.产品原料：冷轧钢材、ABS工程塑料5.护理床控制器技术指标（Ⅰ型）：6.轮椅电磁锁技术指标（Ⅰ型、Ⅱ型）：8.装箱单手动电动两用Ⅰ型手动Ⅱ型四、产品结构说明五、产品安装说明本产品出厂前已基本安装完成，用户需自行安装脚轮、护栏、床头，为节省时间，可遵循以下步骤：第一步：安装脚轮。
将床体倒立，床腿朝上，双面中控静音轮（左下图）安装在床腿上，不锈钢脚轮（右下图）安装在轮椅上，脚轮均采用螺纹方式连接，接口尺寸不同，用户安装时请注意。
第二步：安装床头床尾床头板较高，床尾板较矮，采用挂式安装法。
将床头挂钩对准床帮铁销，扣上锁扣即可。
第三步：安装护栏手电两用Ⅰ型配套ABS护栏，手动Ⅱ型配套铝合金折叠护栏，将护栏架孔与床帮打孔位置对齐，用螺丝固定即可。
第四步：接通电源手电两用Ⅰ型部分功能可通过控制器进行调节，接通电源后，进行调试，具体方法详见“控制器示意图”。
DSQ-03.牵引床安装说明
安装说明
DSQ－03型多功能三维牵引系统的固定床板安装步骤：
固定床板U型连接件
固定床板床体上框
固定床板从此处插入
（安装前）
1、将固定床板的左右U型连接件上的4颗螺钉卸下；
2、将固定床板一头U型连接件如同从牵引床尾部上框处插进去（插入时
左右摇晃，平衡推入）；
3、固定床板推入到位后，用4颗螺钉将固定床板固定在牵引床上即可。
用4-M8螺钉将固定床板固定
（安装后）
颈牵杆安装步骤：
将颈牵杆竖起插入牵引床控制柜上壳孔内，放正方向，轻轻左右旋转晃动颈牵杆，让其落槽即安装完毕。
注意钢丝绳需在滑轮槽内，如下滑轮处钢丝绳有问题，打开控制柜门板后将钢丝绳放正即可。

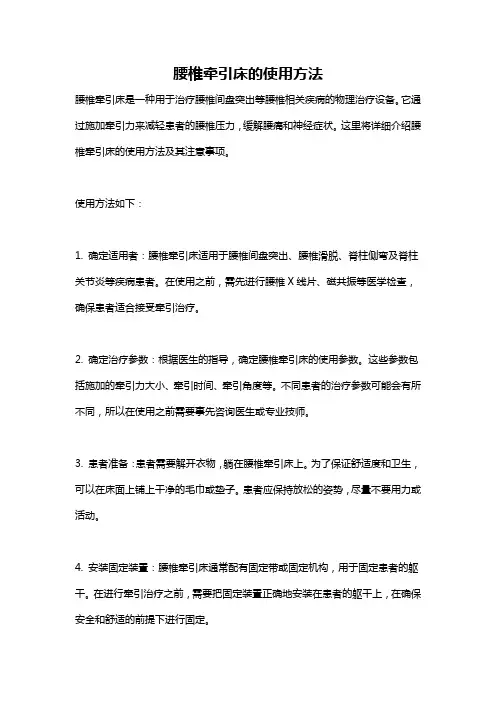

腰椎牵引床的使用方法
腰椎牵引床的使用方法腰椎牵引床是一种用于治疗腰椎间盘突出等腰椎相关疾病的物理治疗设备。
它通过施加牵引力来减轻患者的腰椎压力，缓解腰痛和神经症状。
这里将详细介绍腰椎牵引床的使用方法及其注意事项。
使用方法如下：1. 确定适用者：腰椎牵引床适用于腰椎间盘突出、腰椎滑脱、脊柱侧弯及脊柱关节炎等疾病患者。
在使用之前，需先进行腰椎X线片、磁共振等医学检查，确保患者适合接受牵引治疗。
2. 确定治疗参数：根据医生的指导，确定腰椎牵引床的使用参数。
这些参数包括施加的牵引力大小、牵引时间、牵引角度等。
不同患者的治疗参数可能会有所不同，所以在使用之前需要事先咨询医生或专业技师。
3. 患者准备：患者需要解开衣物，躺在腰椎牵引床上。
为了保证舒适度和卫生，可以在床面上铺上干净的毛巾或垫子。
患者应保持放松的姿势，尽量不要用力或活动。
4. 安装固定装置：腰椎牵引床通常配有固定带或固定机构，用于固定患者的躯干。
在进行牵引治疗之前，需要把固定装置正确地安装在患者的躯干上，在确保安全和舒适的前提下进行固定。
5. 调整牵引参数：根据医生的要求，逐渐增加牵引力度，可以使用手动摇杆或电动按钮来调整。
在进行调整时，应注意患者的反应和感受，确保不会造成不必要的疼痛或不适。
6. 牵引治疗：一旦牵引参数调整到位，可以开始进行牵引治疗了。
通常牵引时间为15-30分钟，但具体时间需遵循医生的要求。
在牵引过程中，患者应尽量保持放松，避免用力或活动，以增加治疗效果。
7. 结束治疗：牵引治疗完成后，需要逐渐减小牵引力度，并将腰椎牵引床上的固定装置移除。
患者可以缓慢地起身，坐下或站起来，但要避免剧烈运动或劳累。
使用腰椎牵引床需要注意以下事项：1. 医嘱指导：使用腰椎牵引床前需咨询医生，了解具体的治疗方案和参数要求。
不可自行进行牵引治疗，以免造成不适或损伤。
2. 严格控制力度：牵引力度过大可能引起不适或损伤，力度过小则无法达到治疗效果。
在调整牵引力度时，应根据患者的感受和医生的指导逐渐增加或减小力度。

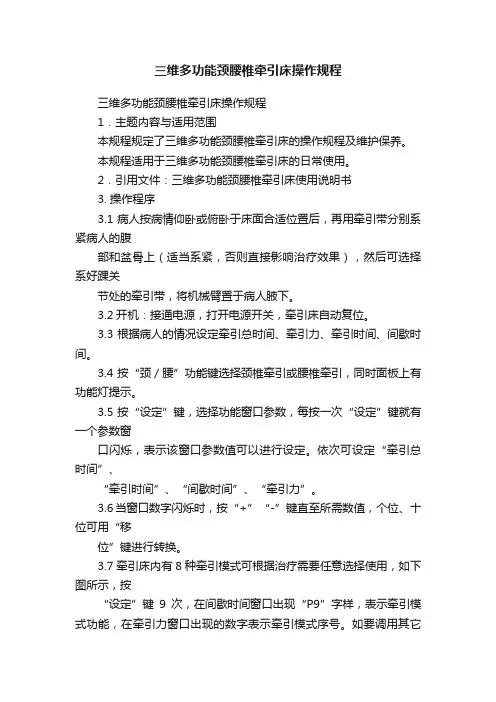

三维多功能颈腰椎牵引床操作规程
三维多功能颈腰椎牵引床操作规程三维多功能颈腰椎牵引床操作规程1．主题内容与适用范围本规程规定了三维多功能颈腰椎牵引床的操作规程及维护保养。
本规程适用于三维多功能颈腰椎牵引床的日常使用。
2．引用文件：三维多功能颈腰椎牵引床使用说明书3. 操作程序3.1病人按病情仰卧或俯卧于床面合适位置后，再用牵引带分别系紧病人的腹部和盆骨上（适当系紧，否则直接影响治疗效果），然后可选择系好踝关节处的牵引带，将机械臂置于病人腋下。
3.2开机：接通电源，打开电源开关，牵引床自动复位。
3.3根据病人的情况设定牵引总时间、牵引力、牵引时间、间歇时间。
3.4按“颈／腰”功能键选择颈椎牵引或腰椎牵引，同时面板上有功能灯提示。
3.5按“设定”键，选择功能窗口参数，每按一次“设定”键就有一个参数窗口闪烁，表示该窗口参数值可以进行设定。
依次可设定“牵引总时间”、“牵引时间”、“间歇时间”、“牵引力”。
3.6当窗口数字闪烁时，按“+”“-”键直至所需数值，个位、十位可用“移位”键进行转换。
3.7牵引床内有8种牵引模式可根据治疗需要任意选择使用，如下图所示，按“设定”键9次，在间歇时间窗口出现“P9”字样，表示牵引模式功能，在牵引力窗口出现的数字表示牵引模式序号。
如要调用其它牵引模式序号可用“+”“-”键进行相应的选择。
3.8全部设置好后，即开始治疗。
3.9蜂鸣器报警，治疗结束，解开牵引带，关闭电源。
4．注意事项及维护保养4.1保持主机及附件清洁完好，定期用软布蘸中性洗涤液擦拭仪器表面，注意不要让液体渗入仪器内部。
4.2孕妇、严重心脏病、骨质疏松、高血压患者禁止使用。
4.3脊柱化脓性炎症、脊柱结核、脊柱肿瘤等患者不宜使用腰部牵引。
4.4有严重心、肺、肝、肾和脑部疾病患者不宜使用腰部牵引。
4.5如机器出现故障，及时与设备科联系。
桐妇保院设备科制1。
通用计量设备 DSUa Mini 全套配管计量支架 装配和操作说明书
通用计量设备 DSUa Mini 全套配管计量支架装配和操作说明书A2700原版操作说明书 (2006/42/EC)981987版本：BA DST 003 02/19 ZH请首先完整阅读使用说明书。
• 请勿丢弃说明书。
因安装或操作失误而造成的损失，由运营商承担。
最新版本的操作说明书可从我们的主页下载。
本文件使用中性意义上按照语法的男性方式来使文本更易读。
始终以相同的方式称呼女士和男士。
我们请女性读者理解文章中的这种简化。
请阅读补充说明。
信息说明书中给出了设备正确操作或易于您操作的重要信息。
警告提示警告提示详细描述了危险情况，请参阅 Ä 章节 2.2 “警告提示标识”第 13 页。
本文件中可能使用以下标识强调操作说明、参考、列表、结果以及其它相关内容：一般同等对待补充说明补充说明2目录目录1产品介绍 (4)1.1 技术详情 (4)1.2 产品识别码 (5)1.3 计量系统、1台泵、1 计量位置 (9)1.4 计量系统、2台泵、1 计量位置 (10)1.5 计量系统、2台泵、2 计量位置 (11)2安全和责任 (13)2.1 用户资格 (13)2.2 警告提示标识 (13)2.3 一般性安全提示 (14)2.4 按规定使用 (16)3储存和运输 (17)4装配和安装 (18)4.1 概述 (18)4.2 地面安装 (19)4.3 使用不锈钢支架安装 (19)4.4 壁装 (20)4.5 连接吸液枪的液位测量装置 (20)5调试 (21)5.1 泄漏和排放 (21)5.2 个人防护装备(PSA) (21)5.3 调试试验流程 (22)5.4 连接化学品容器进行调试 (22)6运行计量系统 (24)7维护和故障排除 (25)7.1 维护 (25)7.2 故障排除 (27)8停用和废弃处理 (29)8.1 旧零部件处理 (29)9技术数据 (30)10图纸 (32)10.1 计量系统、1台泵、1 计量位置 (32)10.2 计量系统、2台泵、1 计量位置 (33)10.3 计量系统、2台泵、2 计量位置 (34)11DSUa mini 流程图 (PID) (35)11.1 流程图图例 (35)11.2 DSUa mini 1 流程图 (PID) (36)11.3 DSUa mini 2 流程图 (PID) (37)11.4 DSUa mini 3 流程图 (PID) (38)12电气端子图 (39)12.1 电气端子图、1062129、1 泵 (39)12.2 电气端子图，2 台泵 (41)13欧盟认证符合性声明 (43)14索引 (44)31 产品介绍1.1 技术详情DULCODOS ® universal 计量系统将标准组件与您所选择的电磁隔膜计量泵组合在一起。
ABY治疗牵引床技术说明书
医疗器械技术说明书ABY系列治疗牵引床前言ABY系列治疗牵引床是,根据《医疗器械监督管理条例》和《医疗器械标准管理办法》，特制订本注册产品标准，作为组织生产和质量监督的依据。
本标准技术指标执行了YY 0697-2008 《电动牵引床》，并在其基础上对外观等方面进行了更严格的要求，安全方面贯彻执行了强制性国家标准GB 9706.1－2007《医用电气设备第1部分：安全通用要求》，其要求和试验方法列入附录A（规范性附录）。
环境试验贯彻执行GB/T 14710－2009《医用电器环境要求及试验方法》。
ABY系列治疗牵引床1 范围本标准规定了ABY系列治疗牵引床的分类与命名，要求，试验方法，检验规则，标志与使用说明书，包装、运输、贮存。
本标准适用于ABY系列治疗牵引床（以下简称牵引床）。
该产品供颈、腰椎病患者牵引用。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 191－2008 包装储运图示标志GB 5023.1－2008 额定电压450/750V及以下聚氯乙烯绝缘电缆第1部分：一般要求GB 9706.1－2007 医用电气设备第一部分：安全通用要求GB /T 9969－2008 工业产品使用说明书总则GB/T 14710－2009 医用电器环境要求及试验方法YY 0697-2008 电动牵引床YY 0505-2012 医用电气设备第1-2部分：安全通用要求。
3 分类与命名3.1 组成3.1.1 牵引床主要由牵引控制主机、承载床体两部分构成。
3.2 分类3.2.1牵引床按电击防护类型分类属于Ⅰ类设备。
3.2.2牵引床按防电击的程度分类有B类应用部分设备。
3.3 型号牵引床的型号及其含义如下：设计序号（Ⅰ、Ⅱ、Ⅲ、Ⅳ）产品代号企业代号3.4 结构和基本参数牵引床的结构和基本参数见表1。
牵引机操作说明
自动/手动模式切换: ................................................................................. 40 其他.................................................................................................................................... 42
禁止对已经贴上安全警告标签或设备警告标签的相关开关阀门操作杆进行操6隔离电源建议措施电源类型隔离或阻断电源的方法保护控制机构的方法备注机械运动为联动装置加上标签例如
操 作 指 南 李林海
南山 格兰克 工作号 14342
双牵引机Βιβλιοθήκη 目录安全性说明.......................................................................................................................... 3 设备的上锁与标识 ...................................................................................... 5 隔离电源建议措施...................................................................................... 6 定义.............................................................................................................. 7 双牵引机安全装置...................................................................................... 9 紧急停机按钮.............................................................................................. 9
电动牵引床技术标准
电动间隙牵引床2014-6发布2014-6实施前言为规范产品的技术特性，确保产品的安全有效，特制订本产品标准，作为生产质量控制的依据。
本标准编写格式及规范技术要素内容的确定符合国家食品药品监督管理总局《关于发布医疗器械产品技术要求编写指导原则的通告》和GB/T1.2-2002《标准化工作导则第2部分：标准中规范技术要素内容的确定方法》的规定。
本标准由--起草。
本标准主要起草人：--1范围本注册标准规定了电动间隙牵引床的产品分类与标记、要求、试验方法、检验规则、标志、包装、运输、贮存。
本标准适用于对患者的颈椎、腰椎进行牵引治疗的设备。
2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
GB/T191-2008包装储运图示标志GB9706.1-2007医用电气设备第1部分：安全通用要求（IEC60601-1:1988，IDT）GB/T14710-1993医用电气设备环境要求及试验方法YY0466-2003医用器械用于医疗器械标签、标记和提供信息的符号3分类与标记3.1产品组成：牵引床主要由牵引控制主机、承载床体两部分构成。
3.2型号-QYC-XX产品型号代号（XX代表每款病床的具体型号，一般用数字代替）产品名称代号3.3基本参数颈椎牵引行程0-200mm腰椎牵引行程0-200mm尺寸(mm)2100×560×6004要求4.1正常工作条件4.1.1环境温度：5℃～40℃4.1.2相对湿度不大于80%4.1.3电源电压：交流220V±22V，电源频率50Hz±1Hz4.2牵引治疗模式图1牵引治疗模式4.3最大牵引范围及允许误差牵引力不大于200N时，允许误差：±10%或±10N取大值。
牵引力大于200N时，允许误差：±20%或±50N取大值。
4.4牵引床的治疗时间及牵引间歇时间及允许误差时间范围：单位秒（s），允许误差不大于±30s4.5保护牵引床应设有紧急保护措施。
电动间隙牵引床的安装与维护指南
电动间隙牵引床的安装与维护指南随着人们对医疗设备要求的不断提高，电动间隙牵引床成为了现代医院中不可或缺的一种设备。
电动间隙牵引床通过电力传动系统实现大螺距螺杆的升降功能，能够提供稳固而舒适的床面，从而有效缓解患者的疼痛。
然而，正确的安装与维护是保证其正常运作和延长使用寿命的关键。
本指南将介绍电动间隙牵引床的安装与维护要点，以帮助使用者正确操作设备。
一、安装要注意的事项1. 布局规划：在安装电动间隙牵引床之前，需要进行合理的布局规划。
考虑到需要的操作空间和周围环境，确保床的放置位置不会受到其他设备或物体的阻碍。
2. 地面准备：确保床的安装地面平整稳固，充分考虑地面的承重能力和稳定性，以确保床能够安全稳固地放置在地面上。
3. 电力供应：在选择安装位置时，要确保有可靠的电力供应，以满足电动间隙牵引床的正常运作。
同时，要确保电源线的规格符合床的电源要求，并采取必要的措施防止电线被绊倒或损坏。
4. 安全设施：安装电动间隙牵引床的过程中，应注意配备必要的安全设施。
例如，床旁边应设有急停开关，以便在紧急情况下迅速关闭床的电力传动系统。
二、床的日常维护1. 定期检查：定期检查床的各个部件是否正常工作，包括电源、螺杆传动系统、床面等。
如发现问题及时进行维修或更换。
2. 干净卫生：保持床面的干净整洁，定期清洁床和各个部件，避免积尘和杂物对其运行造成干扰。
3. 润滑维护：根据使用手册的指示，定期对电动间隙牵引床进行润滑维护，以保持螺杆传动系统的正常运作和降低噪音。
4. 床单更换：定期更换床单，保持卫生环境。
选择适合床的床单尺寸，并确保床单的固定方式正确，不会干扰床的升降功能。
三、使用前的准备与注意事项1. 使用说明书：仔细阅读电动间隙牵引床的使用说明书，并遵循其中的操作要求。
不得擅自更改设备的操作方式或参数设置。
2. 操作人员培训：确保床的使用人员接受了相关的培训，熟悉床的操作流程和注意事项。
只有经过培训并获得授权的人员才能进行床的操作。
欧梯克FAST 3000绑带式卡箍固定式安装工具操作说明书
绑带式卡箍固定式安装工具欧梯克FAST 3000操作说明书原装操作说明书译文于2018年10月发布发布时间2018年10月产品编号：08903983欧梯克施维茨股份公司，瑞士霍尔根欧梯克FAST 3000目录目录1.本手册简介 .................................................................................................................................................... 1-81.1所用符号和对应含义............................................................................................................................. 1-81.2范围 ...................................................................................................................................................... 1-91.2.1FAST 3000............................................................................................................................... 1-91.2.2铭牌 ....................................................................................................................................... 1-101.3缩写 .................................................................................................................................................... 1-101.4FAST 3000标贴 ..................................................................................................................................1-111.5相关文档............................................................................................................................................. 1-122.基本安全说明............................................................................................................................................... 2-132.1使用操作说明书 .................................................................................................................................. 2-132.2预期目的用途...................................................................................................................................... 2-132.3一般安全说明...................................................................................................................................... 2-142.4盖板 .................................................................................................................................................... 2-162.5特殊安全说明...................................................................................................................................... 2-162.6工作的安全方法 .................................................................................................................................. 2-172.7通过外部控制系统使用FAST 3000 .................................................................................................... 2-172.8改造和改装 ......................................................................................................................................... 2-172.9合格人员............................................................................................................................................. 2-182.10维护工作............................................................................................................................................. 2-202.11压接切割夹紧切断头过载保护 ............................................................................................................ 2-212.12噪声水平............................................................................................................................................. 2-213.FAST 3000工具供货范围............................................................................................................................ 3-223.1FAST 3000主要组件概述................................................................................................................... 3-223.2可用的主要配置 .................................................................................................................................. 3-233.3可选配件............................................................................................................................................. 3-254.FAST 3000简述 .......................................................................................................................................... 4-274.1工具机制工作原理的设计.................................................................................................................... 4-284.2FAST 3000压接切割头的设计............................................................................................................ 4-304.3双手控制台 ......................................................................................................................................... 4-325.FAST 3000过程监控描述............................................................................................................................ 5-33欧梯克FAST 3000目录5.1闭合力控制和工艺参数描述................................................................................................................ 5-335.1.1闭合卡紧力控制功能描述....................................................................................................... 5-345.1.2闭合卡紧力............................................................................................................................. 5-355.1.3闭合卡紧力公差 ..................................................................................................................... 5-355.1.4切换点减小量......................................................................................................................... 5-355.1.5速度阶段1 ............................................................................................................................. 5-355.1.6速度阶段2 ............................................................................................................................. 5-355.1.7闭合卡紧力保持时间.............................................................................................................. 5-355.1.8不同闭合卡紧力参数下的样本曲线 ........................................................................................ 5-365.1.9闭合卡紧力传感器可合理性测试............................................................................................ 5-385.2压接夹紧监控...................................................................................................................................... 5-385.2.1压接夹紧力监控（CFM）一般信息........................................................................................ 5-385.2.2机械设计 ................................................................................................................................ 5-395.2.3CFM：典型的正常受力曲线................................................................................................... 5-425.2.4CFM：磨损检测..................................................................................................................... 5-435.2.5CFM：闭合卡紧操作的样本曲线 ........................................................................................... 5-445.3切断监控............................................................................................................................................. 5-566.FAST 3000的操作....................................................................................................................................... 6-576.1调试 .................................................................................................................................................... 6-576.2控制柜连接 ......................................................................................................................................... 6-596.3压接夹紧力监控的电缆连接................................................................................................................ 6-606.4打开启动FAST 3000.......................................................................................................................... 6-616.5纠正FAST 3000正确的定位 .............................................................................................................. 6-636.5.1定位FAST 3000和翼形锁扣®卡箍外壳锁扣的一般说明....................................................... 6-636.5.2使用对齐位辅助装置定位FAST 3000安装工具 .................................................................... 6-676.5.3正确定位FAST 3000的所需尺寸 .......................................................................................... 6-696.6正常操作（生产）............................................................................................................................... 6-716.7实验室模式（密码保护）.................................................................................................................... 6-746.7.1单手操作 ................................................................................................................................ 6-766.7.2脚踏板（Foot pedal） ........................................................................................................... 6-786.8特殊操作模式（密码保护）................................................................................................................ 6-806.8.1解锁 ....................................................................................................................................... 6-816.8.2驱动器的手动模式操作 .......................................................................................................... 6-82欧梯克FAST 3000目录6.8.3将压力补偿设置为零.............................................................................................................. 6-836.8.4验证卡紧力............................................................................................................................. 6-846.8.5夹紧力监控验证 ..................................................................................................................... 6-856.8.6调整夹紧力监控 ..................................................................................................................... 6-876.8.7为CFM装置加载新的设置/测量程序..................................................................................... 6-937.GUI .............................................................................................................................................................. 7-957.1触控板................................................................................................................................................. 7-957.2电脑 .................................................................................................................................................... 7-957.3GUI布局............................................................................................................................................. 7-967.4菜单结构............................................................................................................................................. 7-977.4.1欢迎界面 ................................................................................................................................ 7-977.4.2卡紧数据（更改数值需要密码）............................................................................................ 7-987.4.3操作模式 ................................................................................................................................ 7-997.4.4摩擦测试 .............................................................................................................................. 7-1047.4.5IO测试................................................................................................................................. 7-1057.4.6日志 ..................................................................................................................................... 7-1087.4.7设置 ......................................................................................................................................7-1147.4.8信息 ..................................................................................................................................... 7-1217.4.9错误列表（版本V2.09） ..................................................................................................... 7-1227.4.10访问权限 .............................................................................................................................. 7-1258.分配IP地址............................................................................................................................................... 8-1268.1设定日期和时间 ................................................................................................................................ 8-1279.部件维护和更换 ......................................................................................................................................... 9-1289.1关于维护和修理工作的一般安全说明................................................................................................ 9-1289.2维护 .................................................................................................................................................. 9-1299.2.1预防性维护工作 ................................................................................................................... 9-1299.2.2维护后工作........................................................................................................................... 9-1299.2.3定期检查状态....................................................................................................................... 9-1319.2.4定期维护工作/维护时间表.................................................................................................... 9-1329.2.5A-维护-每100000次循环执行一次...................................................................................... 9-1339.2.6B-维护-每20万次循环执行一次 .......................................................................................... 9-1349.3更换部件........................................................................................................................................... 9-135欧梯克FAST 3000目录9.3.1拆卸夹紧切断头 ................................................................................................................... 9-1369.3.2安装夹紧切断头 ................................................................................................................... 9-1389.3.3更换夹紧钳口和/或切断刀具 ................................................................................................ 9-1389.3.4更换夹紧楔形件 ................................................................................................................... 9-1429.3.5更换夹紧钳口轴销................................................................................................................ 9-1429.3.6更换夹紧杆........................................................................................................................... 9-1449.4检查和调整条带检测传感器的位置 ................................................................................................... 9-1479.5设置卡紧力传感器............................................................................................................................. 9-1499.5.1调整测力传感器 ................................................................................................................... 9-1499.6更换控制柜或工具机构 ..................................................................................................................... 9-1509.7维护工具和耗材 ................................................................................................................................ 9-15110.通过外部PLC控制FAST 3000............................................................................................................... 10-15810.1通过现场总线（以太网/IP或Profinet）进行控制........................................................................... 10-15810.1.1设置以太网/IP通信协议..................................................................................................... 10-15810.1.2设置Profinet HW配置....................................................................................................... 10-15910.1.3现场总线映射（软件版本V2.09）..................................................................................... 10-15910.2通过24伏I/O信号控制.................................................................................................................. 10-16311.停用、运输、储存、重新投入使用.......................................................................................................... 11-16411.1停用 .................................................................................................................................................11-16411.2运输 .................................................................................................................................................11-16411.3存储 .................................................................................................................................................11-16611.4重新调试..........................................................................................................................................11-16611.5处理 .................................................................................................................................................11-16612.技术数据.................................................................................................................................................. 12-16713.故障排除和错误消息................................................................................................................................ 13-16813.1错误情形一般说明........................................................................................................................... 13-16813.2如果……，我应该怎么办？............................................................................................................ 13-16813.3错误消息及其解决方案 ................................................................................................................... 13-17213.3.1ToErr_1: （W）存在条带-> 移除并确认......................................................................... 13-17213.3.2ToErr_2: 夹紧装置不在初始位置STO -> 初始化............................................................. 13-17313.3.3PrErr_1: 超过最大张紧行程 .............................................................................................. 13-17413.3.4PrErr_11: 夹紧的一般错误 ................................................................................................ 13-175欧梯克FAST 3000目录13.3.5PrErr_12: 切断错误........................................................................................................... 13-17613.3.6ToErr_4: 位置传感器失效.................................................................................................. 13-17613.3.7PrErr_15: 卡紧力超出公差................................................................................................ 13-17713.3.8警告2：按钮接触出错 ....................................................................................................... 13-17713.3.9ToErr_5: 驱动器激活错误.................................................................................................. 13-17813.3.10ToErr_6: 紧急停止电路打开/ 工具错误_14：紧急停止................................................... 13-17813.3.11PrErr_3: 夹紧错误CFM1包络曲线1................................................................................ 13-17913.3.12PrErr_4: 夹紧错误CFM1包络曲线2................................................................................ 13-17913.3.13PrErr_5: 夹紧错误夹紧CFM1未通过............................................................................... 13-17913.3.14PrErr_6: 夹紧误差CFM1磨损.......................................................................................... 13-17913.3.15PrErr_7: 夹紧错误CFM2包络曲线1................................................................................ 13-17913.3.16PrErr_8: 夹紧错误CFM2包络曲线2................................................................................ 13-18013.3.17PrErr_9: 夹紧错误CFM2未通过 ...................................................................................... 13-18013.3.18PrErr_10: 夹紧误差CFM2磨损........................................................................................ 13-18013.3.19过程错误_13 力过度 ......................................................................................................... 13-18013.3.20过程错误_16 光幕在被遮挡时的最大力 ............................................................................ 13-18113.3.21PrErr_17: 到达排料位置的最大力 ..................................................................................... 13-18213.3.22PrErr_18: 过程中止........................................................................................................... 13-18213.3.23PrErr_19: 在总线停止时中断时的最大力 .......................................................................... 13-18213.3.24ToErr_7: 光幕在初始化程序中激活 ................................................................................... 13-18213.3.25ToErr_8: 验证夹紧力（阶段1）........................................................................................ 13-18313.3.26ToErr_9: 验证夹紧力（阶段2）........................................................................................ 13-18313.3.27ToErr_10: 验证夹紧力：没有力增加 ................................................................................. 13-18413.3.28ToErr_11: 检查条带废料.................................................................................................... 13-18413.3.29ToErr_12: CFM一般警告/错误 .......................................................................................... 13-18413.3.30工具错误_13 检查张紧力传感器 ....................................................................................... 13-18513.3.31工具错误_16 操作过程中无电源 ....................................................................................... 13-18613.3.32警告_1 确认错误 ............................................................................................................... 13-18613.3.33警告_3 无电源- 按下开始-> 初始化.............................................................................. 13-18613.3.34警告_4 CFM装置警告/错误............................................................................................... 13-18613.3.35警告_5 维护即将到期........................................................................................................ 13-18713.3.36警告_6 维护到期 ............................................................................................................... 13-18713.3.37警告_7 光幕触发的停机 .................................................................................................... 13-18713.3.38警告_8 CFM示教模式激活................................................................................................ 13-187欧梯克FAST 3000目录13.3.39警告_9 工具无电源 ........................................................................................................... 13-18813.3.40警告_10 无外部电源激活，按下“启动”............................................................................ 13-18813.3.41警告_11 移除条带 ............................................................................................................. 13-18914.附录 ......................................................................................................................................................... 14-190欧梯克FAST 3000本手册简介1. 本手册简介1.1 所用符号和对应含义本手册使用安全标志警示人身伤害或财产损失风险。
牵引床的使用
牵引床的使用
注重细节，让病人放心,让同伴舒心
主要内容
体位摆放的原则
体位摆放的注意 事项
1 3
体位的评价标准
2
4
手术体位操作 流程
手术体位概念
手术体位是指患者术中的卧位,是根据手术部位及手术 方式决定的。 包括患者的体位、体位垫(架)的正确使用、手术床的操 纵。正确的手术体位可获得良好的术野显露，防止神 经.肢体等意外损伤的发生，缩短手术时间。
体位摆放的注意事项
执行体位摆放的原则 体位摆放前再次查对手术部位，特别是左右侧手术
手术之前对患者进行准确的评估 麻醉后进行体位的摆放，摆放时麻醉医生应在场， 并密切监测患者的生命体征 手术体位由巡回护士和手术医生共同摆放 体位摆放过程中不过度暴露患者,并注意保暖 体位摆放时，动作应轻柔，避免拖、拉、拽等动作 根据病情，对受压部位采取防压疮措施 体位完成后应由术者证实其正确性
骨科牵引位结果标准
切口暴露充分 固定牢固 患者安全
Page 22
2防止压疮的发生、避免神经肌肉的损伤
• 在应用中对患者体位的摆放遵循以下原则：最大限度保证 患者安全与舒适，机体及关节拖垫须稳妥，不能悬空；避 免血管、神经受压，肌肉扭伤，压疮等并发症；充分暴露 手术区域，保证呼吸和循环通畅。搬动患者时动作一致、 平稳、轻柔，避免拖、拉、推等动作。体位安置后后要理 平床单并保持其平稳、干燥，不可让患者直接卧于橡胶单 或塑料单上。由于电刀的使用，术中应注意不可让皮肤裸 露处接触手术床及体位架的金属部分。有尿管的患者要注 意衔接处是否紧密，引流是否通畅。臂部必须加垫海绵垫 ，避免摩擦力和剪切力的作用，健侧腿摆正膝关节，腘窝 处垫一棉垫，不能紧贴腿架，避免腓骨小头受压，防止损 伤腓总神经，腘动脉以及腓肠肌。患腿踝关节及足部用棉 垫包裹后包扎，松紧适宜，以手掌掌指关节处可以伸入为 准。患侧悬吊手臂与身体垂直角度不超过90度，避免过度 牵拉。健侧上肢的约束带应不影响静脉输液的通畅，外展 不超过90度，以防止臂丛神经受损伤，手术过程中巡回护 士加强观察
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
装箱及安装说明
装箱说明：
主机(1台) ---- 装大号木包装箱内
固定床板（1件）---- 装大号木包装箱内
电源线（1根）----大塑料袋内放大号木包装箱
腰椎牵引带（1套）---- 装主机及固定床板上
颈椎牵引带（1套）----大塑料袋内放大号木包装箱
使用说明书 (1本)---- 大塑料袋内放大号木包装箱
安装说明(1份) ---- 大塑料袋内放大号木包装箱
合格证(1张) ---- 大塑料袋内放大号木包装箱
保修卡 (1张)---- 使用说明书内
配置清单(1份)---- 使用说明书
牵引凳（1件）---- 装软包装箱内
治疗仪（2件）---- 装软包装箱内
安装说明
DSQ－03型多功能三维牵引系统的固定床板安装步骤：
固定床板U型连接件
固定床板床体上框
固定床板从此处插入
（安装前）
1、将固定床板的左右U型连接件上的4颗螺钉卸下；
2、将固定床板一头U型连接件如同从牵引床尾部上框处插进
去（插入时左右摇晃，平衡推入）；
3、固定床板推入到位后，用4颗螺钉将固定床板固定在牵引
床上即可。
用4-M8螺钉将固定床板固定
（安装后）
颈牵杆安装步骤：
将颈牵杆竖起插入牵引床控制柜上壳孔内，放正方向即完毕。
注意钢丝绳需在滑轮槽内，如下滑轮处钢丝绳有问题，打开控制柜门板后将钢丝绳放正即可。
1。
