特种车辆防雷装置车载升降杆避雷针地固定方式

车载自动升降式防雷装置系统，由车载避雷针和防雷接地装置组成，避雷针包括：竖直固定于车上的绝缘外套，固封在该外的绝缘内套、封装在该内套中缠绕于绝缘棒上的彼此呈反向螺旋、且为并联的一对无感应绕组，固连于该绕组上端头的接闪器，固连于该绕组下端头的引下线接头座；防雷接地装置包括：行车状态中，与避雷针引下线接头座连接的引下线接地电缆，该电缆高级与引下线接头座连接、而底端为多分枝的接地导綫；停车状态，与避雷针引下线接头座连接的引下线接地电缆，其高级与引下线接头座连接、底端与固定在地面

上的金属接地桩连接，接地电阻应符合GB50057-2010规范要求；优

点是结构简单、能有效抑制雷电的电磁感应，避免遭受雷击，提高了车辆及装备对雷电的防护能力。

河南汇龙合金材料有限公司生产的智能式移动升降避雷针根据安

装方式的不同，可分为固定式升降避雷针和移动式升降避雷针。自动式车载升降避雷针防雷装置与同类产品相比，具有升降速度快、可靠性高、耐久性强、安全稳定、重量轻、闭合高度小、携带方便等特点。车载避雷针升降方式分手动升降避雷针和电动升降避雷针、自动升降避雷针三种，车载升降式避雷针防雷装置可升高度为3—30米，闭合高度在1.2-5米，主杆重量15Kg-200Kg。广泛适用于环保、特种车辆、消防、水利、铁路、电力、建筑、野外施工、大型文体活动、抗灾救灾等应急的雷电防护。使用移动升降式避雷针，能使野外工作更加方便与安全。

移动升降避雷针,自动升降杆性能特点

1、接闪直击雷，将雷电流导入大地，起到直击雷防护作用。

2、采用304不锈钢，强耐腐蚀。

3、具有极强的防转动功能。

4、移动运输方便，方便检测及维护针尖部设备。

5、抗风能力强，可抗60m/s的风力。

6、防雷保护半径依据GB50057-2010滚球法计算。

7、具有高度防腐、防水、防尘的结构特点，使用寿命长。

8、升降模式可以为单独手动或者电动，也可以手动、电动一体化遥控。

9、机电一体化控制避雷针的升降、限位、锁紧、密封。可由计算机或手柄按钮控制。

10、可以搭配提前放电避雷针或者优化避雷针（如搭配提前放电避雷针，防雷保护半径按照国家相关规定计算）

自动升降避雷针,自动升降杆安装场所用于大型建筑物及高层建筑、

野外临时工作区、露天广场、机场、特种车辆、船用、移动通讯、电力、矿山等场所。

河南及时雨防雷公司气压型升降杆优点：

1.故障率低

桅杆采用国家牌号铝合金6061、6063及不锈钢制造，采用空气压力驱动，内部为气缸，结构简单，故障率远低于其他驱动方式，使用维护也容易。而其它内部结构复杂，极易产生钢丝绳缠绕现象，升上去后，难以降下来。

2.自重轻

内部减少了齿轮与钢丝等配件，采用气压作为动力，不增加自重的重量。像6米电动升降杆自重达80KG，而6米的气动升降杆仅为30KG，从而大大降低了升降杆对车辆底盘的伤害。

3．密封性好，可防尘、防沙

气压型升降杆桅杆对密封要求较高，所以密封做得好，可有效的减少，沙子、碎石等进入杆体，刮坏杆体表面。

4.可防转

各节之间采用导向键相连接，整体在任意高度上可以防止回转。

5.风摆小

由于气动杆采用高封密保护圈，节与节间的机械间隙很小，当杆体升起来后，稳定性高，不易晃动，目前我司的可实现偏摆量≤±30mm。而其他杆小偏摆量≤±200mm

6.环境适应性强

桅杆采用铝合金、不锈钢等材料制造，表面采用阳极硬化处理，防腐防锈，不怕咸水、浸水，不怕紫外线。气动升降杆工作温度范围：-55~80。而电动升降杆仅-50~70

7.载重大

气压型升降杆大载重可达500公斤，而其他杆仅200公斤左右。

8.安全性高

河南及时雨防雷公司专业从事特种车辆防雷工程设计与施工，建筑物防雷竣工检测和防雷定期检测验收，在众多行业中均有样板工程。为便捷快速服务客户，在河南、陕西、山西、安徽等地均有服务网点，扎根防雷界，我们用心争做行业标准先行者。

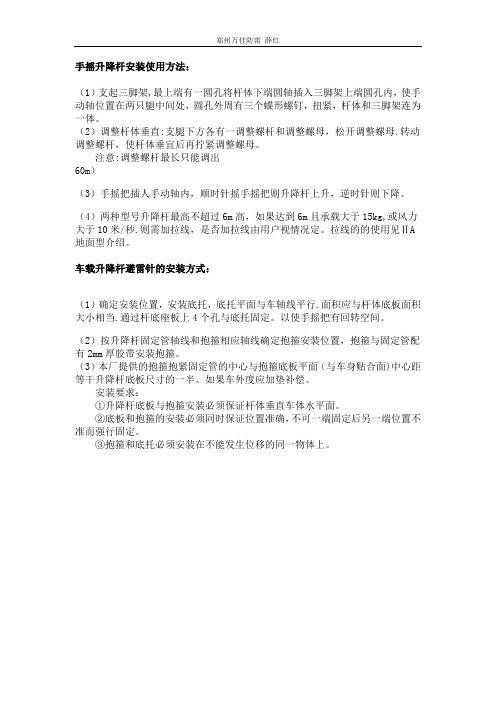

一、升降避雷针制造步骤与要求

◆步骤：

①根据图纸要求在土建进行升降避雷针基础施工时 , 预埋好地脚螺栓等。

②按设计要求的材料所需的长度分上、中、下三节进行下料。如果升降避雷针的针尖采用钢管制作，先将上节钢管一端锯成锯齿形，用手锤收尖后进行焊缝磨尖、涮锡，然后将另一端与中、下两节找直焊好。

◆要求：

①所有升降避雷针的金属部件需镀锌，操作时注意保护镀锌层。

②采用镀锌钢管管制作针尖，管壁厚度不得小于3mm,针尖刷锡长度不得小于70mm

③升降避雷针应垂直安装牢固。垂直度允许偏差为3/1000。

④焊结要求焊结应采用搭接焊，其搭结长度需符合下列规定：

⑤扁钢为其宽度的2倍(且至少3个棱边结接)。

⑥圆钢为其直径的6倍。

⑦圆钢与扁钢连接时，其长度为圆钢直径的6倍。

※升降避雷针一般采用圆钢或钢管制成，其直径不应小于下列数值：

a.独力升降避雷针一般采用直径为19mm镀锌圆钢。

b.屋面上的升降避雷针采用直径25mm镀锌钢管。

c.水塔顶部升降避雷针采用直径25mm或40mm的镀锌钢管

d.烟囱顶上升降避雷针采用直径25mm镀锌圆钢或直径为40mm镀锌钢管e避雷环用直径12mm镀锌圆钢或截面为100mm2镀锌扁钢，其厚度应为4mm

二、升降避雷针支架安装要求

①将升降避雷针的支座钢板固定在预埋的地脚螺栓上 , 焊上一块肋板 , 再将升降避雷针立起，找直、找正后，进行点焊，然后加以校正，焊上其它三块胁板。醉后将引下线焊结在底板上，清除药皮刷防锈漆。

②角钢支架应有燕尾，其埋注深渡不小于100mm，扁钢和圆钢支架埋深不小于80mm。

③所有升降避雷针支架需牢固，灰浆饱满，横平竖直。

④防雷装置的各种升降避雷针支架顶部一般应距建筑物表面100mm;接地干线支架其顶部应距墙面20mm.

⑤升降避雷针支架水平间距不大于1m(混凝土支座不大于2m);垂直间距不大于1.5m 。各间距应均匀，允许偏差30mm。转角处两边的支架距转角中锌不大于250mm。
