CPIII数据采集及其数据处理系统
LeiCa TS30进行CPIII数据采集测量操作手册

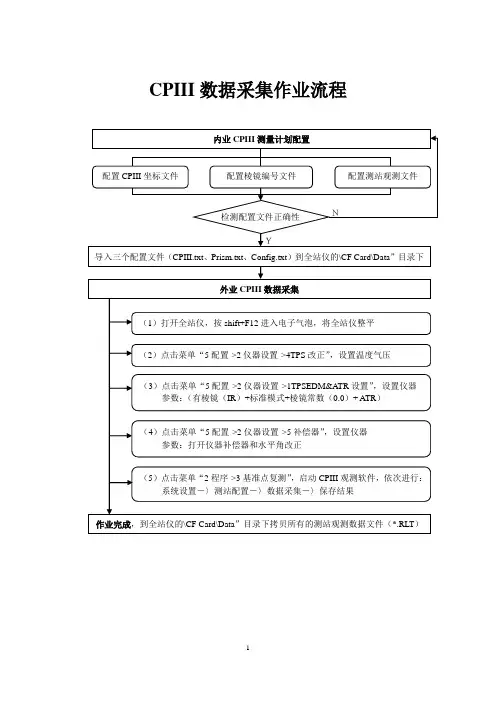

CPIII数据采集作业流程内业CPIII测量计划配置在CPIII外业数据采集前必须要对需观测的内容进行配置，配置生成三个文件，分别是CPIII.txt（CPIII坐标文件），Prism.txt（棱镜编号文件），Config.txt（测站配置文件）。
(1)CPIII.txt：为CPIII坐标文件，文件中记录的是需要进行测量的CPIII和加密CPII的点号及其坐标，若该点未发生破坏，有精确的坐标（CPII的高程应加上棱镜的准确高度），则该类型点的文件格式如下：点名称，X坐标，Y坐标，高程H0484324,3802577.1492,513310.7962,387.70470484325,3802558.4542,513247.3911,387.8791若该点为发生破坏后新埋设（无精确坐标），则该类型点的文件格式如下：JCPII001,-1,-1,-10484326,-1,-1,-1文件中的“,”必须在英文模式下输入，若在中文模式下输入则会发生错误，文件中不要有空格和空行。
注意：因全站仪的内存有限，一次导入CPIII点文件的数据不要大于3公里。
（2）Prism.txt：为棱镜编号文件，文件中记录的是棱镜编号及其棱镜常数（单位:mm），该文件格式如下：棱镜编号，棱镜常数（mm）A1,0.1B1,0.2文件中的“,”必须在英文模式下输入，若在中文模式下输入则会发生错误，文件中不要有空格和空行。
（3）Config.txt：为测站配置文件，文件中记录的是测站名，该站观测的点号及点号对应的棱镜，文件格式如下：测站名：目标点1，目标点2….：对应棱镜1，对应棱镜2…Z48502:0485301,0485302,0484327,0484328,484JMP2:A1,A2,A3,A4,GPR121Z48409:0485301,0485302,0484327,0484328,484JMP2,0484325,0484326,0484323,0484324, 0484322,0484321,0484320,0484319:A1,A2,A3,A4,GPR121,A5,A6,B1,B2,B3,B4,B5,B6 文件中的“,”和“:”必须在英文模式下输入，若在中文模式下输入则会发生错误，文件中不要有空格和空行。
CPIII测量及CPRAII精调系统--N
CPⅢ控制点布设与测量介绍
一 二 三 四 五 六 CPIII控制点介绍 无碴轨道施工测量标志点的布置 观测CPⅢ控制点的测量设备 CPⅢ机载软件的安装 CPⅢ控制点观测流程 CPⅢ控制点成果整理
中 国 高 铁
一 CPIII控制点介绍
CPⅢ：中文为基桩控制网。沿线路布设的三维控制网，平面控制起 闭于基础平面控制网（CPⅠ）或线路控制网（CPⅡ），高程控 制起闭于沿线路布设的二等水准网,一般在线下工程施工完成后 施测，为无碴轨道铺设和运营维护的基准。由中华人民共和国铁 道部提出。 无砟轨道客运专线铁路工程测量平面控制网按分级布网的原则分 三级布设，第一级为基础平面控制网（CPⅠ），第二级为线路 控制网（CPⅡ），第三级为基桩控制网（CPⅢ），主要为铺设 无砟轨道和运营维护提供控制基准。
通讯系统
有线传输
温度范围
操作系统
-10° to +50°C
Windows XP (计算机系统) Windows application Trimble 5600, TPS 1200 ，TPS 2003, TPS 1800
-30°C to +60°C
Windows Mobile 5.0 (设备自带系统) Windows CE .NET application Trimble S6/S8(最新型)
中 国 高 铁
二 无碴轨道施工测量标志点的布置
控制点沿线路两侧约每隔60米布设 固定在接触网支柱、边墙、挡土墙等上面 中 国 高 铁
CPIII测量前的准备工作
1. 2. 3. 4. 5. 6. 7. 8. CPI/CPII数据的整理 现场勘察 CPII复测（GPS) CPII点的增设（GPS) 准备足够CPIII固定锚栓 准备凝固剂 准备电钻 埋设CPIII点
浅谈告诉铁路控制网CPIII布设及测量步骤

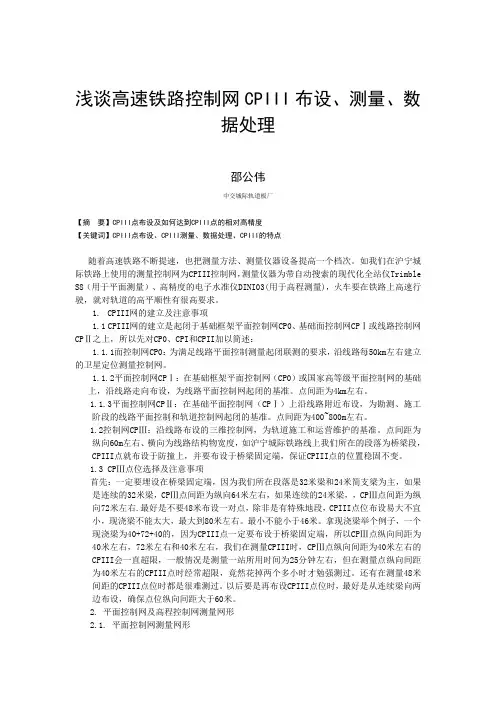

浅谈高速铁路控制网CPIII布设、测量、数据处理邵公伟中交城际轨道板厂【摘要】CPIII点布设及如何达到CPIII点的相对高精度【关键词】CPIII点布设、CPIII测量、数据处理、CPIII的特点随着高速铁路不断提速，也把测量方法、测量仪器设备提高一个档次。
如我们在沪宁城际铁路上使用的测量控制网为CPIII控制网，测量仪器为带自动搜索的现代化全站仪Trimble S8（用于平面测量）、高精度的电子水准仪DINI03(用于高程测量)，火车要在铁路上高速行驶，就对轨道的高平顺性有很高要求。
1.CPIII网的建立及注意事项1.1 CPIII网的建立是起闭于基础框架平面控制网CP0、基础面控制网CPⅠ或线路控制网CPⅡ之上，所以先对CP0、CPI和CPII加以简述：1.1.1面控制网CP0：为满足线路平面控制测量起闭联测的要求，沿线路每50km左右建立的卫星定位测量控制网。
1.1.2平面控制网CPⅠ：在基础框架平面控制网（CP0）或国家高等级平面控制网的基础上，沿线路走向布设，为线路平面控制网起闭的基准。
点间距为4km左右。
1.1.3平面控制网CPⅡ：在基础平面控制网（CPⅠ）上沿线路附近布设，为勘测、施工阶段的线路平面控制和轨道控制网起闭的基准。
点间距为400~800m左右。
1.2控制网CPⅢ：沿线路布设的三维控制网，为轨道施工和运营维护的基准。
点间距为纵向60m左右、横向为线路结构物宽度，如沪宁城际铁路线上我们所在的段落为桥梁段，CPIII点就布设于防撞上，并要布设于桥梁固定端，保证CPIII点的位置稳固不变。
1.3 CPⅢ点位选择及注意事项首先：一定要埋设在桥梁固定端，因为我们所在段落是32米梁和24米简支梁为主，如果是连续的32米梁，CPⅢ点间距为纵向64米左右，如果连续的24米梁，，CPⅢ点间距为纵向72米左右.最好是不要48米布设一对点，除非是有特殊地段，CPIII点位布设易大不宜小，现浇梁不能太大，最大到80米左右。
CPI CPII CPIII测量技术
一般规定→高程控制网技术要求
新建250km /h～350km /h高速铁路工程测量 高程控制网布网技术要求
控制网级别
测量等级Βιβλιοθήκη 点间距线路水准基点测量
二等
≤2km
CPⅢ控制点高程测量
精密水准
50～70m
精密水准测量：测量精度介于二等、三等水准测量之间的等级水准测量，主 要用于CPIII高程测量和轨道施工测量。
一般规定→规范
《国家一、二等水准测量规范》（GB/T12897-2006） 《客运专线轨道几何状态测量仪暂行技术条件》科技基[2008]86号 《高速铁路无砟轨道工程施工精调作业指南》铁建设函[2009]674号 《高速铁路工程静态验收技术规范》TB10760-2013 《高速铁路工程动态验收技术规范》TB10761-2013 《高速铁路运营沉降监测管理办法》（运基线路〔2010〕554号）
《关于进一步规范铁路工程测量控制网管理工作的通知》 （铁建设〔2009〕20号）
一般规定→精测网复测技术依据
◆复测技术依据
（1）《高速铁路工程测量规范》（TB10601-2009）； （2）《铁路工程测量规范》（TB10101-2009）； （3）《国家一、二等水准测量规范》（GB/T12897-2006）； （4）《铁路工程卫星定位测量规范》（TB10054-2010）； （5）《关于进一步规范铁路工程测量控制网管理工作的通知》（铁建设 〔2009〕20号）； （6）《关于加强客运专线轨道工程测量工作的通知》（建工电〔2008〕 55号）； （7） 《关于加快客运专线精密控制测量工作的通知》（工管工电〔2008〕 93号）； （8）《测绘成果质量检查与验收》（GB/T24356-2009）； （9）铁道部以及公司其他有关规范、办法。
高速铁路CPIII轨道精调控制网数据处理
X
0 k
xk X 0 Yk0 yk Y j0 y j j x j
2
2
L jk v jk S a
0 jk
X 0 jk
S0 jk
x
k
x j
Y y
0 jk
S0 jk
k
y j
X 0 jk
S0 jk
0 1
1 0
0
X
Y m
1 0 X m 0
平差原理与方法
ˆ N SST x
1
BT Pl
X X cos Y Y K sin
sin X 0 cos Y0
系数(左a右b) 196.1662 -5910.96 218.2172 -2046.29 154.6571 -1234.9 223.2173 -1224.69 405.2238 -2017.06 1720.497 -5615.88 285.45 6582.389 -154.822 2133.23 -117.26 1269.521 -189.082 1260.563 -358.755 2110.595 -1659.44 6443.215
将上式用泰勒公式展开取常数项和一次项得：
ˆ jk
0 '' Y jk 0 2 jk
0 jk
0 '' Y jk
S
0 2 jk
x j
'' X 0 jk
S
S0 jk
0 2 jk
y j
0 '' Y jk
CPIII内置采集软件使用说明书
CPIII置采集软件使用说明书二〇〇九年十二月十二日目录一、软件应用仪器参数设置------------------------------3二、应用软件的上载与删除------------------------------7三、CPIII软件使用说明--------------------------------9一、软件应用仪器参数设置1、限差设置2、其它设置3、CPIII测量操作说明在CPIII测量主画面：1第一步：输入自由测站编号和联测CPII点编号；2按F1键：编辑本站所观测的CPIII点编号；3按F2键：分别对联测CPII点和CPIII点进行学习；4按F3键：进行自动数据采集,程序自动完成观测；各对测量数据观测误差进行分析与提示,用户在仪器完成合格数据采集后选择数据保存,即完成本站观测,关机搬站。
一、软件应用仪器参数设置仪器打开后,主菜单如下：在任何应用程序状态,用户可以按"USER"键进行相应各项参数设置。
1、进行第3项TPS改正,主要完成温度、气压和湿度输入改正,改正画面如下：用户可根据现场环境实时输入当时的温度、气压和湿度；几何PPM用户不得随意改变其设置参数；大气折光如下：以上设置亦不得随意改正。
2、EDM 和ATR 设置用户可以按"USER"键进行相应各项参数设置。
选择第4项,对EDM和ATR进行设置：以上参数处了"反射棱镜"和"能见度"可以修改外,其它参数均应如上设置,"自动化"必须设置为ATR;"反射棱镜"可以设置自定义棱镜,自定义时设置棱镜常数。
二、应用软件的上载与删除在如下仪器主菜单下,如下：按6键,进行系统上载画面,如下：按数字3键,进入"上载系统文件"画面,如下：按数字1键,画面如下：进入此画面后,如果将要上载的应用软件已经上载了旧的版本,则按"F4"键,所有的应用程序列表显示出来,用户将条形光标走到需要删除的应用程序,在按"F4"删除键删除旧的应用程序,接着按"F1"键继续,完成新的应用程序上载,上载完成后,退到仪器主菜单画面,选择"程序菜单",即可运行应用程序。
CPI数据采集管理系统使用手册
高起点新方法效率佳易操作目录概述...................................................................... - 1 -1系统业务流程简介....................................................... - 2 -2系统的快速操作流程..................................................... - 3 -3系统操作说明........................................................... - 5 -3.1登录系统........................................................... - 5 -3.2系统主界面......................................................... - 6 -3.3基本信息管理-【组织机构管理】...................................... - 6 -3.4基本信息管理-【导入采价点和规格品】................................ - 8 -3.5基本信息管理-【采价点维护】........................................ - 9 -3.6基本信息管理-【规格品维护】....................................... - 11 -3.7系统安全管理-【采价员安全管理】................................... - 13 -3.8基本信息管理-【采价制度分发管理】................................. - 14 -3.9基本信息管理-【规格品更换设置】................................... - 16 -3.10直报报表管理-【采价点制度包生成】................................. - 17 -3.11直报报表管理-【上报数据管理】..................................... - 18 -3.12直报报表管理-【价格登记表导入】................................... - 21 -3.13直报报表管理-【上报数据审核】..................................... - 22 -3.14直报报表管理-【手机上报数据导入】................................. - 23 -3.15直报报表管理-【上报数据导出】..................................... - 24 -3.16直报报表管理-【旬报统一码维护】................................... - 25 -3.17直报报表管理-【旬报规格品设置】................................... - 26 -3.18直报报表管理-【旬报数据查询】..................................... - 28 -3.19直报报表管理-【采价点未报情况统计】............................... - 30 -3.20直报报表管理-【采价更改痕迹查看】................................. - 30 -3.21直报报表管理-【基层数据查询】..................................... - 31 -3.22直报报表管理-【外部数据导入】..................................... - 35 -3.23直报报表管理-【消息管理】......................................... - 39 -3.24登录密码和制度密码................................................ - 41 -3.25基本信息管理-【跨年份制度复制】................................... - 41 -3.26在线升级.......................................................... - 42 -概述《CPI数据采集管理系统》是CPI电子采价系统的后台管理系统，系统采用三层架构设计，通过Http协议和XML Web服务与数据库建立连接，数据传输过程中对数据压缩加密，即减少网络数据流量也保证数据传输的安全性。
高速铁路大跨度连续梁CPIII建网技术研究分析
高速铁路大跨度连续梁CPIII建网技术研究分析摘要：为适应高速铁路无砟轨道高平顺性、高稳定性的要求，保障高速行车安全，为线上工程提供可靠性强、精度高的控制网成为新的课题，轨道控制网（CPIII）的引入是解决这一问题的关键。
但是在大跨度连续梁上的CPIII控制网的点位布设、测量及应用与普通桥梁地段还有一些区别。
关键词：大跨度连续梁；CPIII控制网测量；CPIII控制网的点位布设1、CPIII控制网工作内容1.1 CPIII测量前的准备工作（1）线下工程沉降变形和连续梁梁体徐变评估已经通过（2）精测网复测完成，复测成果审查通过；按照《高速铁路工程测量规范》（TB10601-2009）及《高速铁路轨道工程施工质量验收标准》（TB10754-2018）要求，CPⅢ建网前应对精测网进行全面复测；（3）桥梁防撞墙、路基接触网杆基础、隧道排水沟和电缆槽、隧道边墙等施工完成；（4）CPⅡ加密点和CPⅢ标志预埋完成；（5）CPⅢ测量用棱镜、连接杆件和CPⅢ测量软件准备完成；（6）CPⅢ测量技术方案审查通过；（7）CPⅢ测量前做好观测条件保证措施。
1.2测量内容（1）线上CPⅡ控制网加密；（2）线上二等水准网加密；（3）CPⅢ平面、高程建网测量；（4）CPⅢ平面、高程复测CPII控制点加密、二等水准基点加密（含桥上下三角高程传递、桥下水准点引测、桥上水准贯通测量）、CPIII控制网测量及复测。
CPⅢ施测人员及设备情况CPⅢ建网和复测人员均应具有CPⅢ控制网测量经历和丰富的CPⅢ数据处理经验；CPⅢ数据采集使用TSDI_SURVEY（机载多测回测角软件），CPⅢ数据处理使用TSDI_HRSADJ精密工程测量平差处理软件系统。
2.路桥段GNSS加密CPⅡ测量2.1选点埋石CPⅡ加密点应采用强制对中标，在桥梁部分CPⅡ加密点需上桥，应单独埋设CPⅡ加密点（预埋件竖立埋设，并保证标口水平），并且沿线路前进方向埋设于桥梁的固定支座顶端的防撞墙顶（纵横向均固定）,CPⅡ加密点间距600米左右（400～800米）；路基段应在路肩处埋设加密桩，加密桩应高出轨面(保证CPⅢ网联测条件)，埋设应满足《高速铁路工程测量规范》中CPⅡ控制桩要求，需埋设在两个接触网杆之间稳固可靠，不影响行车安全，并方便CPⅢ网联测的地方；加密CPⅡ点在隧道口附近时应考虑GNSS观测条件及点的稳定性，并兼顾与洞内CPⅡ测量的联测，以保证洞内外的顺接性；CPⅡ加密点布设时应避开车站、声屏障等有遮挡处，必要时应据现场条件选定合适的位置。
cp3控制网作业指导书
1、适用范围本作业指导书适用于新建商丘至合肥至杭州铁路SHZQ-7标CRTSⅢ型无砟轨道CPⅢ控制网测量作业。
2、技术依据2.1．《高速铁路工程测量规范》（TB10601-2009);2.2．《全球定位系统（GPS）测量规范》（GB18314-2009);2.3．《铁路工程卫星定位测量规范》（TB10054-2010);2.4．《国家一、二等水准测量规范》（GB12897-2006);2.5．《铁路工程沉降变形观测与评估技术规程》（Q/CR9230-2016);2.6．《关于进一步规范铁路工程测量控制网管理工作的通知》（铁建设【2009】20号）;2.7．《高速铁路竣工验收办法》（铁建设［2012〕107号）;2.8．《测绘成果质量检查与验收》（GB/T23456-2009);2.9．轨道控制网（CPⅢ）测量咨询评估实施细则。
3、测量内容3.1线上CPⅡ点平面加密测量；3.2线上CPⅡ点平面加密测量；3.3线上CPIⅢ控制网建立；3.4CPⅢ平面控制网测量；3.5CPⅢ高程控制网测量；5.2CPⅡ控制网及线路水准基点加密为满足CPⅢ控制网测量联测的需要，CPⅢ建网前应对CPⅡ控制网及二等水准基点进行线上同精度加密。
路基及桥梁加密CPⅡ点间距600m左右为宜；线路水准加密点间距不超过2km。
5.3 测量仪器要求CPⅢ控制网平面测量采用的TS5O徕卡全站仪满足方向测量中误差不大于1"，测距中误差不大于1mm＋2ppmxD；高程测量采用的仪器不低于Dsl 级；必须经过正规仪器检定部门的检定并在有效检定期内；作业前和作业期间均进行必要的检校。
5.4 CPⅢ观测条件的保证CPⅢ数据采集时必须高度重视外部观测条件的影响。
CPⅢ观测时，作业现场应无明显震动、灰尘、干扰光源，观测视线无遮挡物及无交叉施工干扰。
CPⅢ观测应选择在阴天或夜间进行，在大风、雨雪天气以．及霜冻或水雾较大时均不应进行观测。
6、精测网复测及加密6.1 一般规定(1）加密测量采用的方法、使用的仪器和精度应符合《高速铁路工程测量规范》中相应控制网精度等级的规定。
CPIII软件使用说明书
无砟轨道CPⅢ网测量数据采集及其数据处理系统用户操作手册中铁二院工程集团有限责任公司西南交通大学二零零八年目录1引言 01.1编写目的 01.2背景 01.3定义 02软件的功能和性能 02.1CPⅢDMS功能和适用范围 02.1.1CPⅢ数据采集软件的主要功能有： (1)2.1.2CPⅢ数据采集软件的主要功能框图如下： (1)2.2CPⅢDAS功能和适用范围 (1)2.2.1CPⅢ数据平差计算软件的主要功能有： (1)2.2.2CPⅢDAS的输出成果内容包括： (1)2.2.3高程数据处理部分主要输出内容包括： (2)2.3CPⅢDMS和CPⅢDAS的性能 (2)3运行环境 (2)3.1硬件设备 (2)3.2支持软件 (3)3.3数据存储 (3)4软件安装说明 (3)4.1CPⅢDMS软件安装说明 (3)4.2CPⅢDAS软件安装说明 (7)5CPⅢDMS使用说明 (11)5.1CPⅢDMS测量准备 (11)5.1.1PDA与全站仪连接 (11)5.1.2PDA通信参数的设置 (12)5.1.3全站仪通信参数配置 (13)5.1.4全站仪设置为GeoCOM模式 (14)5.2CPⅢDMS测量实施 (14)5.2.1启动CPⅢDMS (14)5.2.2录入或编辑观测参数 (15)5.2.3设站 (16)5.2.4目标学习 (17)5.2.5测量 (19)6CPⅢDMS文件说明 (20)6.1观测参数文件 (20)6.2通信参数文件 (20)6.3测量成果文件 (21)7CPⅢDAS使用说明 (22)7.1“工程项目”菜单 (22)7.1.1新建工程项目 (22)7.1.2打开工程项目 (23)7.2“平面数据处理”菜单 (23)7.2.1导入观测文件 (24)7.2.2选择计算文件 (25)7.2.3测站数据检查 (26)7.2.4生成平差文件 (28)7.2.5闭合环搜索 (29)7.2.6输出观测手簿 (30)7.3“平面平差计算”菜单 (30)7.3.1导入已知数据 (31)7.3.2添加平差文件 (32)7.3.3平差参数设置 (32)7.3.4解算概略坐标 (34)7.3.5自由网平差校正 (35)7.3.6约束网平差处理 (35)7.3.7自由网平差置平 (35)7.4“高程数据处理”菜单 (35)7.4.1导入观测文件 (36)7.4.2设置处理参数 (37)7.4.3生成高差文件 (37)7.4.4生成平差文件 (37)7.4.5输出观测手簿 .................................................................................................. 错误！未定义书签。
cpiii轨道平面控制网作业流程
cpiii轨道平面控制网作业流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!CPIII轨道平面控制网作业流程详解CPIII（精密工程测量第三级控制网）是高速铁路施工中的重要测量环节，主要用于保证轨道的几何精度。
CPIII测量
CPIII测量在高速铁路勘测、施工、运营维护三个阶段的平面、高程控制测量采用统一的基准。
即采用CPI为基础平面控制网，二等水准网为高程控制网。
平面坐标系采用工程独立坐标系，并引入国家坐标系，边长投影在线路设计平均高程面上，变形值不大于10mm/Km。
高程采用国家高程基准。
平面控制测量等级：CPI基础平面控制网，为三个阶段提供坐标基准。
CPII线路控制网，为勘测、施工提供平面控制基准。
CPIII基桩控制网，为铺设无砟轨道和运营维护提供平面控制基准。
三级控制网之间的相互关系：高程控制测量等级：二等水准高程控制网，为三个阶段提供高程基准。
CPI、CPII测量方法：CPI沿线路走向，每4千米一个或一对点，按铁路B级GPS测量要求施测。
基线边方向中误差不大于1.3″，最弱边相对中误差1/170000。
CPII在CPI的基础上采用GPS测量或导线测量方法施测。
点间距离600～800米。
GPS测量按铁路C级要求施测。
导线测量等级为四等。
测角中误差2.5″，相对闭合差1/40000。
CPIII平面测量采用自由设站边角交会法测量，500～1000米与CPI、CPII控制点联测。
CPIII 高程测量采用精密水准测量。
CPIII控制网布设：CPIII控制点布设在轨道两侧（CPIII测点墩、接触网杆、防撞墙、隧道壁上），每隔50-60米布置一对CPIII点。
每隔两对CPIII点中间布置自由设站点，相邻自由设站点相隔100-120米，在设站点上对前后各三对CPIII点（共12个CPIII点）进行边角观测。
这样，每个CPIII控制点都有三个测站对其进行边角观测。
图CPIII平面控制网CPIII高程控制网点位和CPIII平面控制网点位相同，采用同一埋设标志件。
相邻两对CPIII 点构成闭合环，每隔2-3Km附合到二等水准点上。
图CPIII高程控制网CPIII平面控制网观测采用带自动照准功能的高精度全站仪，在自由设站点上对CPIII点上的棱镜进行方向、边长观测。
CPIII控制网测量数据采集软件说明书
CPIII控制网测量
同精度 复测 坐标 较差
CPⅢ平面 网
自由测站 边角交 会
±1.8″
±1.0mm
±1mm
±4mm
➢CPIII平面控制网数据处理
在自由设站CPIII测量中，测量时必须 使用与全站仪能自动记录及计算的专用 数据处理软件，采用软件必须通过铁道 部相关部门正式鉴定。
➢CPIII平面控制网数据处理
国产CPIII软件以中铁二院和铁三院等 最为成熟，使用较广，分为机载数据采 集软件和数据后处理软件，质量控制主 要在外业，另外还有中铁一院CPIII软件； 国外CPIII软件为原铁道部技术引进的德 国专业CPIII后处理软件GL-Survey，质 量控制重点在内业。
2、CPIII作业前准备工作
➢线下工程沉降和变形评估
无砟轨道对线下基础工程的工后沉降要求非 常严格，CPⅢ的控制网测量应待线下工程 沉降和变形满足要求，且无砟轨道铺设条 件评估通过后进行。
2、CPIII作业前准备工作
➢线下工程沉降和变形评估
按照《铁路工程沉降变形观测与评估技术规 程》 (Q∕CR9230-2016)要求，路基地段沉 降观测为6个月，桥梁地段沉降观测期为6 个月、基岩墩或地质条件好桥梁为2个月， 隧道地段沉降观测期为3个月。
➢CPI、CPII、二等水准控制网复测
采用GPS复测CPⅠ、CPⅡ控制点，复测与原 测成果坐标较差分别满足±20mm，±15mm 要求，同时复测与原测相邻点间约束平差 后三维或二维坐标差之差的相对精度还应 满足：
2、CPIII作业前准备工作
➢CPI、CPII、二等水准控制网复测
控制网等级
相邻点间坐标差之差的相对 精度限差
根据复测评估报告，对于点位的位置和 密度不能满足CPIII测量要求的平面、 高程控制点，按插点或插网方法进行 同精度加密。
成渝铁路客运专线CPII及二等水准加密、CPIII测量实施细则
