西门子变频器
西门子变频器培训
CONTENTS
• 变频器基本原理与概述 • 西门子变频器产品介绍 • 西门子变频器安装与调试 • 西门子变频器操作与使用 • 西门子变频器维护与保养 • 西门子变频器应用案例分享
01
变频器基本原理与概述
变频器定义及作用
变频器定义
变频器是一种电力电子装置，通
过改变电源频率来控制交流电动
主要技术参数与性能指标
额定功率范围
从0.12kW到数MW不等，满足不同驱动需 求。
通信功能
支持多种通信协议，如PROFINET、 PROFIBUS、Modbus等，方便与上位机或 PLC进行通信。
额定电压范围
从200V到690V不等，适应不同电网电压等 级。
Байду номын сангаас
调速范围
宽调速范围，满足各种复杂工艺要求。
连接线路检查
每半年检查一次连接线路，确保连接紧固， 无松动或接触不良现象。
常见故障现象及原因分析
过载故障
可能是电机负载过重或加速时间 过短导致，应调整电机负载或延
长加速时间。
过热故障
可能是环境温度过高、散热不良 或风扇故障导致，应改善散热条 件、清洁散热器或更换风扇。
欠压故障
可能是电源电压过低或电源缺相 导致，应检查电源电压和相位， 确保其正常。
过流故障
可能是电机短路、电缆破损或变 频器内部故障导致，应检查电机、
电缆和变频器，排除故障。
预防性维护措施建议
01
保持变频器周围环境清洁干燥， 避免灰尘和潮湿影响变频器性能。
02
定期对变频器进行除尘和清洁工 作，确保其散热效果良好。
03
定期检查电源电压和频率，确保 其稳定且符合变频器要求。
西门子G120变频器说明书[4]
![西门子G120变频器说明书[4]](https://img.taocdn.com/s3/m/82bec838df80d4d8d15abe23482fb4daa48d1d79.png)
西门子G120变频器说明书一、产品概述西门子G120变频器是一种可满足多样化要求的模块化变频器，组件采用模块化设计，功率范围宽，0.55 kW ~ 250kW，可确保始终能够组合出一种满足要求的理想变频器。
该系列变频器提供有三种电压型号，可连接 200 V、400 V 和 690 V 电网。
³西门子G120变频器由两部分组成：控制单元（CU）和功率模块（P M）。
控制单元负责控制和监视功率模块和连接的电机，并提供操作员界面和通信接口。
功率模块负责将输入的交流电转换为可调节的输出电压和频率，以驱动连接的电机。
高效能：采用空间矢量脉宽调制（SVPWM）技术，提高了输出电压的利用率，降低了谐波损耗，提高了效率和功率因数。
高可靠性：采用先进的散热设计，保证了功率模块的稳定运行。
具有过载、过压、欠压、过温、短路等多种保护功能，保证了变频器和电机的安全运行。
高灵活性：提供多种控制单元和功率模块的组合选择，满足不同的应用需求。
支持多种现场总线协议，如PROFINET、PROFIBUS、EtherNet/IP、CANopen、USS、Bacnet、Modbus等，实现与上位控制系统的无缝对接。
高智能化：具有自动调节功能，可根据电机参数和负载情况自动优化控制策略。
具有故障诊断功能，可显示故障代码和故障原因，并提供相应的解决方案。
具有数据备份功能，可将变频器参数保存在存储卡中，方便更换或复制。
二、产品型号G120C：是一种紧凑型变频器，集成了控制单元和功率模块于一体，适用于简单的应用场合，如风机、水泵等。
功率范围为0.55 kW ~ 18.5 kW。
G120 CU240B-2/CU240E-2：是一种标准型变频器，采用分离式的控制单元和功率模块，适用于中等复杂度的应用场合，如输送机、起重机等。
功率范围为0.55 kW ~ 132 kW。
G120 CU250S-2：是一种高性能型变频器，采用分离式的控制单元和功率模块，适用于高精度和高动态性能要求的应用场合，如数控机床、纺织机械等。
《西门子变频器培训》课件
变频器维护与保养
日常维护及保养工作
进行定期的日常保养工作，可以 延长变频器的使用寿命，减少损 耗和故障的发生。
安全注意事项
进行定期的日常保养工作，可以 延长变频器的使用寿命，减少损 耗和故障的发生。
寿命和损耗的评估方法
对变频器的寿命和损耗进行评估， 可以更好地管理和掌控设备使用 状态，及时进行修复和更换。
变频器操作与调试
1
启停和调速操作
2
进行启停和调速操作时，应保证变频器和
电机的匹配，合理设置起、停、运行等参
数。
3
参数配置及参数讲解
了解并合理配置参数，是保证变频器正常 运行的基础，也是使用变频器的关键。
性能调试与优化
优化调节方法，保释传感器数据和输出波 形，提高启动效率，降低噪声和震动。
变频器应用实例
变频器基础知识
结构和组成部分
变频器主要包括滤波电容、IGBT 等组成部分，通过调整频率和电 压来实现对电机转速的控制。
工作原理与控制方式
变频器主要有矢量控制、直接转 矩控制等控制方式，通过改变电 机的电源电压来实现控制效果。
保护和故障处理方法
常见故障有过流、过压、过载等， 应及时排除隐患，采取措施避免 未来故障的发生。
变频器新技术和未来发展
1
新技术和研发趋势
变频器在智慧制造、大数据、人工智能等方面都有着广泛的应用前景，相关技术 的发展也将带来新的变革。
2
能源控制方面的应用前景
环保形势下，变频器在能源控制方面也有着广泛的应用前景，可以实现节能、减 排等目标。
3
绿色环保与可持续发展
变频器在应用中，将推动工业绿色化和可持续发展，为社会和环保事业做出更大 的贡献。
西门子变频器使用指南
西门子变频器使用指南引言本使用指南旨在向用户提供关于西门子变频器的基本信息和操作指南。
通过阅读本指南，用户将能够正确使用西门子变频器，并了解其基本原理和功能。
什么是西门子变频器？西门子变频器是一种用于控制电机转速和提供电力调节的设备。
它能通过改变电源频率和电压来控制电机的转速，从而满足不同的运行需求。
西门子变频器的安装在安装西门子变频器之前，请确保已阅读并理解附带的安装手册。
按照手册中的指示进行安装，确保变频器与电机和电源正确连接。
西门子变频器的基本操作1. 启动和停止：使用变频器的开关按钮或控制面板上的按钮启动和停止电机。
2. 转速调节：变频器可以通过调节频率和电压来改变电机转速。
通过控制面板上的调节按钮或旋转开关来调整所需的转速。
3. 运行模式选择：根据需求选择正确的运行模式，如手动模式、自动模式等。
4. 报警和故障处理：当变频器发生故障或存在问题时，控制面板上将显示相应的报警代码。
在遇到问题时，请参考附带的故障排除指南进行处理。
高级功能和设置西门子变频器还具有许多高级功能和设置，可以根据特定的应用需求进行配置。
一些常见的功能包括：- 定时启动和停止：根据设定的时间表，自动启动和停止电机。
- 多级转速控制：设定不同的转速模式，并通过输入信号来切换转速模式。
- 报警和事件记录：记录变频器的运行数据、报警和故障信息，以便于后续的故障排除和分析。
安全使用注意事项在使用西门子变频器时，请确保遵守以下安全使用注意事项：1. 请勿在潮湿或有爆炸危险的环境中使用变频器。
2. 在对变频器进行任何维护或检修工作之前，请确保将其断电并遵循相应的安全操作规程。
3. 请遵循附带的操作手册和指南，确保正确使用和操作变频器。
结论通过本使用指南，我们希望能够帮助用户正确使用西门子变频器，并了解其基本原理和操作方法。
如果在使用过程中遇到任何问题，请参考附带的官方文档或咨询专业人士的意见。
祝您在使用西门子变频器时取得成功！请注意：本使用指南仅供参考，请始终遵循西门子变频器的官方指南和操作手册。
西门子变频器操作说明
2：按上下箭头选择SETUP
3:按OK键进入，屏幕显示RESET
4：按OK键进入RESET选项，选择YES,此时屏幕显示BUSY一段时间
5：屏幕出现一个叉后设置以下参数（其余参数不需要设置，默认参数即可）
OK键为进入参数修改和确认参数，上下修改参数，下为选择下一个参数
8：在主界面选择PARAMS(左下角)进入后选择STANDARD(专家模式)在参数中找到P971参数 设置成1 完成电机参数的保存。
9：右上角英文为监视界面，在监视界面按上下键可以更改显示屏显示信息。
P1300电机控制方式 选择0线性V/F
P100 应用国家 选择0中国
P304电机电压 400
P305电机额定电流
P307 电机功率
P311 电机额定转速 长按OK键可义 默认12
P1080 最低转速
P1120 上升时间默认10s
P1121 斜坡下降时间默认1s
6：参数输入完毕后屏幕显示FINISH(结束快速调试)，进入后选为YES后按OK确认后
变频器计算电机参数。等一段时间。
7：选择手自动切换键
出现一个小手代表手动模式，然后按启动键，电机进行静态优化，电机会有蜂鸣声。蜂鸣声的长短取决于电机功率
小叉消失之后完成优化之后按停止键停止电机，再按手自动切换键切换回自动模式。
西门子变频器

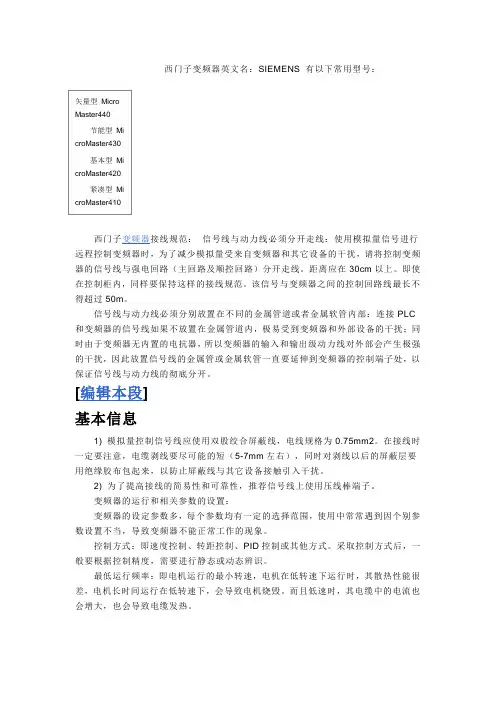

西门子变频器英文名：SIEMENS 有以下常用型号：西门子变频器接线规范：信号线与动力线必须分开走线：使用模拟量信号进行远程控制变频器时，为了减少模拟量受来自变频器和其它设备的干扰，请将控制变频器的信号线与强电回路（主回路及顺控回路）分开走线。
距离应在30cm以上。
即使在控制柜内，同样要保持这样的接线规范。
该信号与变频器之间的控制回路线最长不得超过50m。
信号线与动力线必须分别放置在不同的金属管道或者金属软管内部：连接PLC 和变频器的信号线如果不放置在金属管道内，极易受到变频器和外部设备的干扰；同时由于变频器无内置的电抗器，所以变频器的输入和输出级动力线对外部会产生极强的干扰，因此放置信号线的金属管或金属软管一直要延伸到变频器的控制端子处，以保证信号线与动力线的彻底分开。
[编辑本段]基本信息1) 模拟量控制信号线应使用双股绞合屏蔽线，电线规格为0.75mm2。
在接线时一定要注意，电缆剥线要尽可能的短（5-7mm左右），同时对剥线以后的屏蔽层要用绝缘胶布包起来，以防止屏蔽线与其它设备接触引入干扰。
2) 为了提高接线的简易性和可靠性，推荐信号线上使用压线棒端子。
变频器的运行和相关参数的设置：变频器的设定参数多，每个参数均有一定的选择范围，使用中常常遇到因个别参数设置不当，导致变频器不能正常工作的现象。
控制方式：即速度控制、转距控制、PID控制或其他方式。
采取控制方式后，一般要根据控制精度，需要进行静态或动态辨识。
最低运行频率：即电机运行的最小转速，电机在低转速下运行时，其散热性能很差，电机长时间运行在低转速下，会导致电机烧毁。
而且低速时，其电缆中的电流也会增大，也会导致电缆发热。
最高运行频率：一般的变频器最大频率到60Hz，有的甚至到400 Hz，高频率将使电机高速运转，这对普通电机来说，其轴承不能长时间的超额定转速运行，电机的转子是否能承受这样的离心力。
载波频率：载波频率设置的越高其高次谐波分量越大，这和电缆的长度，电机发热，电缆发热变频器发热等因素是密切相关的。
西门子变频器故障代码简明对照表
西门子变频器故障代码简明对照表在工业自动化领域，西门子变频器凭借其出色的性能和稳定性，得到了广泛的应用。
然而，在使用过程中，难免会遇到各种故障。
为了帮助用户能够快速准确地识别和解决问题，下面为大家整理了一份西门子变频器常见故障代码的简明对照表。
一、过电流故障（F0001）过电流故障是西门子变频器中较为常见的一种。
当变频器的输出电流超过了允许的最大值时，就会触发该故障。
可能的原因包括：1、电机短路或接地故障。
2、变频器输出侧短路。
3、加速时间设置过短，导致电机电流瞬间过大。
4、电机负载突变，例如机械卡住。
二、过电压故障（F0002）过电压故障通常发生在电源电压过高或者电机在减速过程中产生的回馈能量无法及时释放的情况下。
具体原因有：1、电源电压超过了变频器的允许范围。
2、减速时间设置过短，导致电机回馈能量无法及时消耗。
3、制动电阻选型不正确或故障。
三、欠电压故障（F0003）欠电压故障可能是由于电源输入电压不足，或者变频器内部的电源电路出现问题。
常见的引发因素包括：1、电源电压过低。
2、电源瞬间停电。
3、变频器内部的整流桥故障。
四、变频器过热故障（F0004）当变频器的温度超过了允许的上限值时，会触发过热故障。
主要原因有：1、变频器散热风扇故障，导致散热不良。
2、环境温度过高。
3、变频器过载运行，产生过多的热量。
五、接地故障（F0021）接地故障表示变频器检测到电机或电缆存在接地问题。
可能是以下原因导致：1、电机接地不良。
2、电机电缆破损导致接地。
六、短路故障（F0022）短路故障一般是由于变频器输出侧发生相间短路或对地短路引起。
可能的原因包括：1、电机相间短路。
2、电机电缆短路。
七、I/O 板故障（F0023）I/O 板故障可能是由于输入输出板的硬件故障，或者是与控制板之间的通信问题。
八、编码器故障（F0090）如果使用了编码器反馈，当编码器出现故障时会触发此代码。
原因可能有：1、编码器损坏。
2、编码器电缆连接不良。
西门子变频器说明书
西门子变频器说明书西门子变频器说明书1. 引言西门子变频器是一种高性能的电机调速设备，能够根据需要调整电机的运行频率，实现电机的无级调速。
本说明书将介绍西门子变频器的基本原理、安装要求、操作方法和故障排除等内容，以帮助用户更好地使用和维护西门子变频器。
2. 变频器的基本原理变频器通过改变电源的频率，控制电机的转速。
它由输入回路、整流器、滤波器、逆变器和输出回路等组成。
输入回路将电源的交流电转换为直流电，整流器将直流电转换为可控的直流电。
滤波器用于消除电源中的噪声和干扰。
逆变器将可控直流电转换为可控交流电，从而实现电机转速的调节。
输出回路将变频器产生的交流电供应给电机。
3. 安装要求3.1 电源连接- 将变频器与电源连接时，需要注意电源的相序，确保与变频器的要求相符。
- 接线需要牢固可靠，避免接触不良或松动。
- 接线时应注意线缆的选择，保证其额定电压和电流满足要求。
3.2 接地- 变频器需要良好的接地，确保安全可靠。
- 接地线的截面积应符合要求，接地线的长度应尽量短。
- 接地电阻应符合标准要求。
3.3 散热- 安装变频器时，需要考虑散热问题。
应在通风良好的地方安装，确保变频器的散热良好。
- 变频器的周围不应有阻塞物，确保空气流通。
4. 操作方法4.1 启动和停止- 启动变频器前，需要先检查各部件连接是否良好。
- 启动变频器时，应按照正确的步骤进行，避免产生故障。
- 停止变频器时，应先减小负载，然后再停止变频器。
4.2 频率和转速调节- 变频器可以通过调节频率来控制电机的转速。
- 频率和转速的调节方法有多种，可以通过旋钮、按钮或界面来进行设置。
- 调节时需要根据实际需要进行调整，避免过高或过低。
5. 故障排除5.1 常见问题及解决方法- 若变频器无法启动，可以检查电源是否正常，接线是否良好。
- 若变频器工作异常，可以检查各部件是否受损，是否有杂音等异常情况。
- 若变频器频率调节不稳定，可以检查参数设置是否正确，是否存在干扰等问题。
西门子变频器操作说明
西门子变频器操作说明一、引言西门子变频器是一种常见的工业控制设备，广泛应用于电动机的速度调节领域。
本操作说明旨在向用户提供关于如何正确操作和使用西门子变频器的指导，以确保设备的正常运行和性能的最大化。
二、安全注意事项在操作西门子变频器之前，请务必注意以下安全事项：1. 确保设备通电前已经进行正确的接地，以降低电气冲击的风险。
2. 切勿使用损坏或不完整的电缆连接设备。
3. 在接通电源之前，确保所有的电线和连接器没有故障，并且连接牢固可靠。
4. 在操作过程中，请保持设备周围的环境清洁、干燥，避免灰尘或水分进入设备内部。
5. 不要将实验室仪器或其他敏感设备放置在靠近变频器的区域。
由于变频器可能产生电磁干扰，会对其他设备的正常工作造成影响。
三、操作步骤以下是操作西门子变频器的基本步骤：1. 将变频器正确连接到电源，并确保电源已经开启。
2. 检查变频器的运行指示灯，确保其正常工作。
3. 使用变频器的面板上的按键或旋钮，可以进行速度调节、启动和停止等操作。
a) 速度调节：根据实际需求，通过变频器提供的调速功能，可以轻松实现对电动机的速度调节。
可通过按键或旋钮直接调节或输入目标速度值。
b) 启动和停止：通过按下相应的启动或停止按钮，可以实现电动机的启动和停止。
确保在启动或停止电动机之前，机械设备处于安全状态。
4. 根据实际需要，可以根据具体情况对变频器的参数进行配置。
通过变频器的设置菜单，用户可以调整不同的参数，以适应不同的应用场景。
5. 在操作和调整变频器参数之前，请确保已经详细阅读相关操作手册和技术规格，并严格按照说明进行操作。
四、故障排除如果在使用过程中遇到任何故障或异常情况，请按以下步骤进行排除：1. 检查设备的运行指示灯，观察是否有异常闪烁或显示。
2. 检查电源连接是否正常，确保电源线路没有损坏或松动。
3. 检查变频器的散热器是否存在过热现象，确保设备正常散热。
4. 检查变频器的电路板是否有明显的损坏或烧毁痕迹。
西门子变频器讲解
西门子变频器讲解1．西门子变频器的结构及各部分的功能;整流部分：主要是把三相交流电整成直流；直流回路部分：对整流部分出来的直流电压进行稳压和滤波逆变部分：将直流回路的电压逆变成可调频的三相交流电2．在变频器内部有的电路板,分别起的作用CUVC控制板：控制功能及参数设定电源板：24V控制电源的提供,直流母线的采集IVI背板：电流互感器,变频器测温线,与触发板进行通讯整流单元触发板：触发晶闸管,将三相交流电整流成直流IGBT触发板：触发IGBT,将直流电转换为交流电3．西门子变频器CUVC控制板上的端子功能4个可以作为输入或输出的IO端子3.4.5.6,3个只能作为输入的IO端子7.8.9;两个模拟输入口和,两个模拟输出口和4. 西门子变频器中如何使其运行在40HZA．由面板直接给定40HZB．由参数给固定频率,比如将P443=45,将P405=40HZC．由模拟信号给定,比如为模拟通道1给定,设置=44—20MA,在模拟通道中输入的电流值;5.在西门子变频器参数中,控制字和状态字的意思,并介绍以下参数的意思：P330、P443、P590、P571和P572、P578和P579; 控制字为变频器的输入型号,用来控制变频器的启动,停止,快停,方向,变频器内部的参数等,状态字为变频器的输出信号,用来显示变频器的运行状态,如准备信号,运行反馈信号,故障反馈等P330：负载类型0为线性恒转矩负载,1为抛物线特性,如风机等P443：为变频器的速度给定源P590：用来选择开关量连接器的BICO参数P571和P572：用来选择变频器的旋转磁场方向;P578和P579：用来选择变频器内部的电机数据组常见问题：1．西门子变频器出现F037故障模拟信号有出错,检查模拟输入的电缆是否有断路,模拟信号线是否接反;2．西门子变频器出现F011故障F011为变频器过流报警,需检查以下机个方面1.检查负载情况,机械是否被卡死2.拆开电机电缆,用摇表检查电机和电缆是否存在短路和对地情况3.用万用表检查功率单元是否完好4.用万用表检查电流互感器时候玩完好5.更换IVI背板,测试6.更换CUVC控制板,测试3．西门子变频器出现F015故障,如何进行检查F015为变频器堵转报警,应检查以下几个方面：1.检查负载情况,机械是否被卡死2.如有编码器,应检查编码器的接线,或直接更换新的编码器；检查编码器的电缆和屏蔽电缆是否良好3.更换CUVC控制板,测试。
西门子变频器说明书大全
西门子变频器说明书大全西门子变频器说明书大全本文档为西门子变频器的详细说明书，旨在帮助用户了解变频器的使用和操作。
以下将详细介绍每个章节的内容。
第一章：引言- 变频器简介：介绍变频器的定义、作用和应用领域。
- 产品概述：对不同型号的西门子变频器进行概述，包括技术特点、主要功能和适用范围。
第二章：安全须知- 安全注意事项：变频器使用过程中需要注意的安全事项。
- 安全认证：阐述西门子变频器所获得的相关安全认证与标准。
第三章：产品配置- 硬件配置：详细介绍西门子变频器的硬件组成和安装要求。
- 软件配置：讲解西门子变频器的软件设置方法和参数调整。
第四章：操作指南- 启动和停止：介绍如何正确地启动和停止西门子变频器。
- 参数调整：详细说明如何调整变频器的参数以满足不同的工作需求。
- 故障排除：常见故障和解决方法，帮助用户快速解决问题。
第五章：维护与保养- 维护注意事项：介绍对西门子变频器进行定期维护和保养的注意事项。
- 故障诊断与维修：给出常见故障的诊断方法和维修步骤。
第六章：附录- 技术参数：表格形式展示各型号西门子变频器的主要技术参数。
- 常见问题解答：收集了用户常见的问题，并提供详细的解答。
- 进一步相关资料推荐：推荐其他与西门子变频器相关的学习资源和参考资料。
本文档涉及附件：法律名词及注释：（以下注释仅供参考，具体内容根据实际情况进行调整）1、变频器：也称为交流变频驱动器，是一种用于调节电机转速的设备。
在本文档中，指西门子生产的变频器产品。
2、安全认证：指变频器通过相关的安全测试和认证，并获得相应的认证标志，以确保其符合安全标准和要求。
3、硬件配置：指变频器的硬件组成，如主要组件、接口和连接方式等。
4、软件配置：指对变频器进行设置和调整，包括参数设置、控制方式选择等。
5、故障排除：指对变频器可能出现的故障进行诊断和解决的过程。
西门子变频器故障代码简明对照表-互联网类
西门子变频器故障代码简明对照表－互联网类关键信息项：1、故障代码2、故障名称3、故障描述4、可能原因5、解决措施11 故障代码：F0001故障名称：过电流故障描述：变频器的输出电流超过了允许的最大值。
可能原因：111 电机短路或接地故障。
112 变频器输出侧短路。
113 加速时间过短。
114 电机过载。
115 变频器功率过小。
解决措施：116 检查电机和电缆的绝缘情况，排除短路和接地故障。
117 检查变频器输出侧的连接，确保无短路。
118 适当延长加速时间。
119 减轻电机负载。
1110 更换功率更大的变频器。
12 故障代码：F0002故障名称：过电压故障描述：变频器的直流母线电压超过了允许的最大值。
可能原因：121 电源电压过高。
122 减速时间过短。
123 制动电阻选择不当或未连接。
解决措施：124 检查电源电压，确保在正常范围内。
125 适当延长减速时间。
126 选择合适的制动电阻并正确连接。
13 故障代码：F0003故障名称：欠电压故障描述：变频器的直流母线电压低于允许的最小值。
可能原因：131 电源电压过低。
132 瞬间停电。
133 变频器内部故障。
解决措施：134 检查电源电压，排除电压过低的情况。
135 等待电源恢复正常。
136 联系专业人员维修变频器。
14 故障代码：F0004故障名称：变频器过热故障描述：变频器内部温度过高。
可能原因：141 环境温度过高。
142 风扇故障。
143 变频器过载运行。
解决措施：144 改善变频器的运行环境，降低温度。
145 检查并修复风扇故障。
146 减轻变频器的负载。
15 故障代码：F0005故障名称：变频器 IGBT 过热故障描述：变频器中 IGBT 模块温度过高。
可能原因：151 变频器输出过载。
152 散热不良。
解决措施：153 降低变频器输出负载。
154 清理变频器散热器，确保良好的散热。
16 故障代码：F0011故障名称：电机过热故障描述：电机温度超过了允许的最大值。
西门子变频器的工作原理
西门子变频器用于电机控制，既可以改变电压，又可以改变频率。
汽车上使用的由电池产生交流电的设备也以"inverter”的名称进行出售，西门子变频器的工作原理被广泛应用于各个领域。
1、什么是西门子变频器？西门子变频器是利用电力半导体器件的通断作用将工频电源变换为另一频率的电能控制装置。
2、为什么西门子变频器的电压与电流成比例的改变？异步电动机的转矩是电机的磁通与转子内流过电流之间相互作用而产生的，在额定频率下，如果电压一定而只降低频率，那么磁通就过大，磁回路饱和，严重时将烧毁电机。
因此，频率与电压要成比例地改变，即改变频率的同时控制西门子变频器输出电压，使电动机的磁通保持一定，避免弱磁和磁饱和现象的产生。
这种控制方式多用于风机、泵类节能型西门子变频器。
3、西门子变频器制动的有关问题制动的概念：指电能从电机侧流到西门子变频器侧（或供电电源侧），这时电机的转速高于同步转速，负载的能量分为动能和势能. 动能（由速度和重量确定其大小）随着物体的运动而累积。
当动能减为零时，该事物就处在停止状态。
机械抱闸装置的方法是用制动装置把物体动能转换为摩擦和能消耗掉。
对于西门子变频器，如果输出频率降低，电机转速将跟随频率同样降低。
这时会产生制动过程. 由制动产生的功率将返回到西门子变频器侧。
这些功率可以用电阻发热消耗。
在用于提升类负载,在下降时, 能量（势能）也要返回到西门子变频器(或电源)侧,进行制动.这种操作方法被称作“再生制动”，而该方法可应用于西门子变频器制动。
在减速期间，产生的功率如果不通过热消耗的方法消耗掉，而是把能量返回送到西门子变频器电源侧的方法叫做“功率返回再生方法”。
在实际中，这种应用需要“能量回馈单元”选件。
4、采用西门子变频器运转时，电机的起动电流、起动转矩怎样？采用西门子变频器运转，随着电机的加速相应提高频率和电压，起动电流被限制在150%额定电流以下(根据机种不同，为125%~200%)。
西门子系列变频器的基本介绍
转矩t与转速n的关系根据负载种类大体可分为3种。
(1)即使速度变化转矩也不大变化的恒转矩负载，此类负载如 传送带、起重机、挤压机、压缩机等。
(2)随着转速的降低，转矩按转速的平方减小的负载。此类负 载如风机、各种液体泵等。
SINAMICS G120C紧凑型变频器，在许多方面为同类变频 器的设计树立了典范。包括它紧凑的尺寸，便捷的快速调试， 简单的面板操作，方便友好的维护以及丰富的集成功能都将 成为新的标准。
日常维护
操作人员必须熟悉西门子变频器的基本工作原理、功能特点。
冷却风扇
变频器的功率模块是发热最严重的器件，其连续工作所产生 的热量必须要及时排出，一般风扇的寿命大约为20kh～ 40kh。按变频器连续运行折算为3～5年就要更换一次风扇， 避免因散热不良引发故障。
现在西门子在中国市场上的主要机型就是 M M 4 2 0 ， MM440.6SE70系列。
参数设置
控制方式：即速度控制、转距控制、PID控制或其他方式。采取控制方式后， 一般要根据控制精度，需要进行静态或动态辨识。
最低运行频率：即电机运行的最小转速，电机在低转速下运行时，其散热性 能很差，电机长时间运行在低转速下，会导致电机烧毁。而且低速时，其电 缆中的电流也会增大，也会导致电缆发热。
给变频器除尘
变频器根据使用环境的不同，应定期检查散热通道、及电路 板中有无积累灰尘，一般每半年清理一次，至少也要一年清 理一次，以确保变频器散热良好，使其避免因散热不良而引 发故障。
在保养的同时要仔细检查变频器，定期送电，带电机工作在 2hz 的低频约10分钟，以确保变频器工作正常。
西门子变频器说明书
西门子变频器说明书1. 引言西门子变频器是一款专业的电力调节设备，广泛应用于各个行业的电力传输和转换过程中。
本说明书旨在详细介绍西门子变频器的性能、安装、操作以及维护等相关内容，以便用户能够正确使用和维护该设备，确保其正常运行和延长使用寿命。
2. 产品概述西门子变频器是一种能够根据输入电源的电压和频率变化，来实现对电机转速进行精确控制的设备。
它适用于各种类型的电机，并且具有高效、稳定、耐用的特点。
西门子变频器能够帮助用户实现能源节约和智能化控制，提高生产效率。
3. 安装步骤3.1 环境准备在安装西门子变频器之前，请确保以下环境准备工作已经完成：- 确定安装位置：选择稳固的支架或面板来安装变频器。
- 安全电气工作：在进行任何操作之前，请确保停电，并遵守相关的安全规定和操作指南。
3.2 连接电源将输入电源正确地连接到西门子变频器，并确保所有连线都牢固可靠、接地良好。
请注意检查电源电压和频率是否符合设备要求。
3.3 连接电机将输出电缆正确连接到电机端子并确保连接牢固。
在连接过程中，请参考电机和设备的连接图，并根据标签上的信息进行正确的配线。
4. 操作指南4.1 启动和停止在正确完成安装之后，您可以按照以下步骤启动和停止西门子变频器：- 启动：打开电源，并按照变频器面板上的启动指示操作，确保各个参数设置正确。
- 停止：按下停止按钮，或者通过外部控制信号来停止变频器运行。
4.2 参数设置西门子变频器配备了一个用户友好的界面，您可以通过该界面设置和调整各种参数。
在更改参数之前，请确保对变频器的操作和控制有足够的了解。
更改参数时，请遵循说明书中给出的指导和建议。
5. 维护与故障处理5.1 维护为了保持西门子变频器的正常运行，定期进行维护工作十分重要。
以下是一些建议的维护措施：- 清洁：定期检查并清洁变频器的外壳和内部组件，确保无灰尘和杂物积聚。
- 散热措施：确保变频器周围的散热条件良好，保持适当的通风和散热，避免过热。
西门子变频器基本原理介绍
西门子变频器
1、什么是西门子SIEMENS变频器？
西门子SIEMENS变频器是利用电力半导体器件的通断作用将工频电源变换为另一频率的电能控制装置，能实现对交流异步电机的软起动、变频调速、提高运转精度、改变功率因数、过流/过压/过载保护等功能。
国内技术较领先的品牌有汇川、正弦、德瑞斯、英威腾、欧瑞、蓝海华腾、欣灵、紫日、阿尔法、上海亚泰等。
2、PWM和PAM的不同点是什么？
PWM 是英文Pulse Width Modulation（脉冲宽度调制）缩写，按一定规律改变脉冲列的脉冲宽度，以调节输出量和波形的一种调制方式。
PAM是英文Pulse Amplitude Modulation （脉冲幅值调制）缩写，是按一定规律改变脉冲列的脉
冲幅度，以调节输出量值和波形的一种调制方式。
3、电压型与电流型有什么不同？
西门子SIEMENS变频器的主电路大体上可分为两类：电压型是将电压源的直流变换为交流的西门子SIEMENS变频器，直流回路的滤波是电容；电流型是将电流源的直流变换为交流的西门子SIEMENS变频器，其直流回路滤波是电感。
艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。
如需进一步了解台达变频器、三菱变频器、西门子变频器、安川变频器、艾默生变频器的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城/。
西门子变频器参数设置
以上参数设定结束后，需将P0010改为0，否则变频器无法运行（除快速调试外）
参数 缺省值
描述
P1080
0
最小频率
P1082
50
最大频率
P1120
10 斜坡上升时间
P1121
10 斜坡下降时间
故障排除
如果面板显示报警码AXXX或故障码FXXX, 请参阅说明书排除故障。
谢谢!
1、什么是变频器？
变频器是利用电力半导体器件的通断作用 将工频电源变换为另一频率的电能控制装 置，能实现对交流异步电机的软起动、变 频调速、提高运转精度、改变功率因素、 过流/过压/过载保护等功能
分类
变频器分为
1 交---交型 输入是交流，输出也是交流
将工频交流电直接转换成频率、电压均可控
制的交流 （又称直接式变频器）
2 交—直---交型 输入是交流，变成直流 再
变成交流输出
将工频交流电通过整流变成直流电，然后再
把直流电变成频率、电压、均可控的交流电 （又称为间
接变频器）
工作原理：交—直—交
接线方法：
.
三种控制面板
设置键
设置参数
恢复工厂设定值
第二步如何修改电动机参数
此时P0010=1，否则修改不了电动机参数
参数
描述
缺省值
P0300
选择电动机类型
1（异步）
P0304
电动机额定电压
400
P0305
电动机额定电流
1.9
P0307
电动机额定功率
0.75
P0308 P0310
电动机额定功率因数 电动机额定频率
0.000 50.00
P0311
《西门子变频器培训》课件
《西门子变频器培训》课件汇报人：2023-12-24•西门子变频器简介•西门子变频器的工作原理•西门子变频器的安装与调试目录•西门子变频器的维护与保养•西门子变频器的案例分析01西门子变频器简介变频器通过电力电子技术和微处理技术实现频率的调节，可以精确控制电机的转速和转矩，实现高效、节能的运行。
变频器的主要组成部分包括整流器、滤波器、逆变器和控制器等，各部分协同工作实现电机的调速和控制。
变频器是一种将固定频率的交流电转换为可变频率和电压的设备，广泛应用于电机控制和节能领域。
变频器的基本概念西门子变频器的发展经历了多个阶段，从最初的模拟电路控制到现在的数字电路控制，实现了技术的不断升级和改进。
随着电力电子技术和微处理技术的不断发展，西门子变频器的性能和功能也不断增强，能够满足各种复杂的应用需求。
西门子变频器在发展过程中，不断创新和优化，提高了产品的可靠性和稳定性，为用户提供了更加高效、可靠的解决方案。
西门子变频器在工业自动化领域应用广泛，如纺织、印刷、包装、电梯等，能够实现电机的精确控制和高效运行。
在交通运输领域，西门子变频器用于地铁、动车、船舶等交通工具的牵引和制动控制，提高运行安全性和舒适性。
在能源领域，西门子变频器用于风力发电、水力发电等可再生能源的控制和调节，提高能源的利用效率。
此外，西门子变频器还应用于市政工程、环保工程等领域，为城市的可持续发展提供技术支持。
02西门子变频器的工作原理电源输入逆变器控制电路保护电路变频器的组成结构01020304变频器接收来自电网的电能，经过滤波和整流后供给逆变器。
逆变器将直流电转换为频率可调的交流电，供给电动机。
控制电路对输入的信号进行处理，控制逆变器的开关状态，实现变频调速。
保护电路对变频器进行过流、过压、欠压等保护，确保设备安全运行。
空间矢量控制（SVC）通过控制逆变器的开关状态，实现电动机的转矩和速度的控制。
直接转矩控制（DTC）通过检测电动机的电压和电流，控制电动机的转矩和速度。
西门子变频器：变频器的作用
西门子变频器：变频器的作用
西门子变频器是一种电力电子设备，用于控制交流电机的转速。
在工业现场中，交流电机通常被用作传动和控制机器设备的运动。
但交流电机的旋转速度是定值，难以满足不同需求的速度变化，也难以控制和调节。
为了解决这个问题，引入了变频器作为新技术。
变频器的作用
变频器是一种可调节交流电机转速的设备，通过调节输出电压和频率来控制交
流电机的转速。
它可以将输入的交流电压和频率转换成可以控制的输出，使得交流电机的转速可以精确调节。
因此，变频器的作用主要有以下几个方面：
节能
变频器可以根据实际需要调节交流电机的转速，从而实现节能的效果。
比如，
在低负载运行时，交流电机的转速可以被降低，电机的机械输出功率降低，相应的电能消耗也减少，从而节约了能源。
降噪
交流电机的转速越快，噪音就越大。
通过变频器调节电机的转速，可以降低交
流电机的噪音。
提高生产效率
交流电机的固有转速满足不了不同生产需求的要求。
通过变频器精确调节交流
电机的转速，可以满足生产需求的不同速度要求，提高生产效率。
增加生产周期
利用变频器可实现定时的低速运转，实现对机器设备的仔细加工，更好地加强
产品的品质。
它还可以在生产周期变化时调整各阶段的生产速度。
结论
综上所述，西门子变频器通过调节输出电压和频率来实现对交流电机的精确控制，从而实现节能、降噪、提高生产效率和增加生产周期的目的。
在工业生产过程中，使用变频器可以节约能源、减少噪音，提高生产效率和品质，同时也更加灵活。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
冷却结构—— 外形尺寸 B/C/D
排气
FSB FSC FSD
散热片
s
电子模块采用 自然散热
可更换风扇
干净的冷却空气
Date
强制风冷
Author
Page 13
SIEMENS 2008/ Internal Use Only IA&DT / SD / PMt
IP 21 防护等级
s 防止液体垂直滴落进入变频器
Date
Author
Page 11
SIEMENS 2008/ Internal Use Only IA&DT / SD / PMt
冷却结构—— 外形尺寸 A
无风扇，采用自然散热
s
电子模块采用 自然散热
FSA
Date
冷却空气 自然散热
Author
Page 12
SIEMENS 2008/ Internal Use Only IA&DT / SD / PMt
功率范围: 0.55 kW – 22kW 电压范围: 3AC 380V±20% 控制方式: v/f，v2/f，FCC
Date
Author
Page 2
SIEMENS 2008/ Internal Use Only IA&DT / SD / PMt
s
SINAMICS标准传动变频器产品家族
性能
基本
SINAMICS V10
保护功能
3AC 380V -20% to +20%, 50Hz ±3% IT, TT, TN 2kHz ~ 16 Hz 150% 额定输出电流，持续60s ，循环周期 300s IP21 0 ～ 50℃ 无须降容，最高温度 60℃ 0 ～ 1000m 无须降容，最高 4000m
5 ～ 95%，无凝结 化学气体： 3C2，固体颗粒：3S2 符合标准 IEC60721-3-1, IEC60721-3-3 ① 短路 ② 过流 ③ 过压和欠压 ④ 电机和变频器过温 ⑤ 接地故障
s
从 A 至 D 四个外形尺寸
FS D
Date
FS C
FS B
FS A
Author
Page 6
SIEMENS 2008/ Internal Use Only IA&DT / SD / PMt
s
SINAMICS V10 订货号定义
1234567
8
6SL3217 - 0
SINAMICS V10 变频器 额定输入电压: 3AC 380V
3
1–1
11 kW
3
1–5
15 kW
FS D
3
1–8
18.5 kW
3
Author
2–2
22 kW
Page 7
SIEMENS 2008/ Internal Use Only IA&DT / SD / PMt
s
选件订货号
穿墙式安装组件 适合 FSA 6SL3261-6AA00-0VA0 适合 FSB 6SL3261-6AB00-0VA0 适合 FSC 6SL3261-6AC00-0VA0 适合 FSD 6SL3261-6AD00-0VA0
防止12mm以上的固体进入 变频器内部
Date
Author
Page 14
SIEMENS 2008/ Internal Use Only IA&DT / SD / PMt
s
标准安装方式——壁挂安装
使用四个螺丝，可以将变频器安装在柜体内壁
Date
Author
Page 15
SIEMENS 2008/ Internal Use Only IA&DT / SD / PMt
s
SINAMICS V10
坚若磐石，恒固有道
SIEMENS 2008 / Internal Use Only
s
SINAMICS V10 -- 总体介绍
SINAMICS V10是一款具备基本功能的通用型 型工业变频器
可适应更宽的电网波动 采用IP21防护等级 并采用了革新的散热结构 使用选件，可支持穿墙式安装 内置常用的连接方式 新操作面板为用户带来崭新的操作体验 3 数字输入（光电隔离）， 1 继电器输出 1 模拟输入， 1 模拟输出 （电流型和电压型） PI控制器，可满足一些基本的过程控制要求
本地的 支持和服务
中国制造
易 资料全部 采用中文
Date
Author
适合中国
Page 4
SIEMENS 2008/ Internal Use Only IA&DT / SD / PMt
订货信息
s
订货号 列表和定义 变频器 选件 备件
SIEMENS 2008 / Internal Use Only
Page 9
SIEMENS 2008/ Internal Use Only IA&DT / SD / PMt
s
设计与功能
坚若磐石，恒固有道
SIEMENS 2008 / Internal Use Only
s
基本技术数据
供电电压 电源频率 电源类型 载波频率 过载能力 防护等级 工作温度 海拔高度 工作湿度 环境标准
s
备件订货号
冷却风扇 适合 FSB 6SL3200-0VF02-0AA0 适合 FSC 6SL3200-0VF03-0AA0 适合 FSD 6SL3200-0VF04-0AA0
操作面板 6SL3200-0VB01-0AA0
这些已经包含在产品中，只作为备件订货
Date
Author
Date
通用
SINAMICS G110 SINAMICS Gxx
高性能
SINAMICS G120D SINAMICS G120
价格
Author
Page 3
SIEMENS 2008/ Internal Use Only IA&DT / SD / PMt
s
面向中国的新一代变频器
针对中国需求的 中国设计
Date
9 10 11 12
13 14 15 16
CE 1 5 - 5UA0
版本 标准
无滤波器
1
5–5
0.55 kW FS A
1
ቤተ መጻሕፍቲ ባይዱ
7–5
0.75 kW
2
1–1
1.1 kW
2
1–5
1.5 kW
2
2–2
2.2 kW
FS B
2
3–0
3.0 kW
2
4–0
4.0 kW
2
5–5
5.5 kW
FS C
2
7–5
7.5 kW
操作面板柜门安装组件 6SL3256-0VP00-0VA0 包含两个Sub-D 9针接口的3米电缆和四个螺丝
IP21防护等级配合灵活的安装方式大大扩展了在复杂应用环境下的适应能力
Date
Author
Page 8
SIEMENS 2008/ Internal Use Only IA&DT / SD / PMt
